常见砖砌体规格

合集下载

标砖尺寸

标砖尺寸

通常所说得标砖通常所说得标砖即九五砖(包括煤矸石、页岩、粉煤灰、粘土等等烧结砖)尺寸:240×115×53mm ; 另外还有八五砖尺寸:2l6×l05×43mm、七五砖尺寸:190×90×40mm等等空心砖得常见制造原料就是粘土与煤渣灰,一般规格就是 390×190×190mm多孔砖分为P型(240mm×115mm×90mm)砖与M型(190mm×190mm×90mm)砖。

普通砖:240*115*53,砌块:(分盲孔,通孔)240*390*190,240*190*190,240*90*190,190*190*190,190*390*190,190*190*190,190*90*190,140*390*190,140*190*190,990*200*400,0*390*190,90*190*190,90*90*190。

还有一种联锁式空心砌块:90*200*400,90*200*245,90*200*200,90*200*100,90*200*290,150*200*275,150*200*200,,150*200*100,150*200*290。

240*190*90中190指得就是宽,就是砖得尺寸,不就是砌成以后墙得尺寸,240*240*115中240指得也就是宽,一般就是砌24墙用得一块普通粘土砖得标准规格就是长240mm、宽115mm、厚53mm。

灰缝宽度按10mm 考虑,这样标准砖得长、宽、厚度之比为(240+10)∶(115+10)∶(53+10)=4∶2∶1得比例关系。

1立方米体量砖砌体得标准砖用量为512块(含灰缝)。

普通粘土砖每块重量在2、5公斤左右 240得选一砖墙,370得选一砖半墙简单讲,就就是200厚得墙用240*190*90,190就是墙厚,加上抹灰就就是200厚了;所谓得一砖墙就是用240*240*115,240就是墙厚;这些都就是承重与非承重砖,还有标准粘土砖就是240*115*60得。

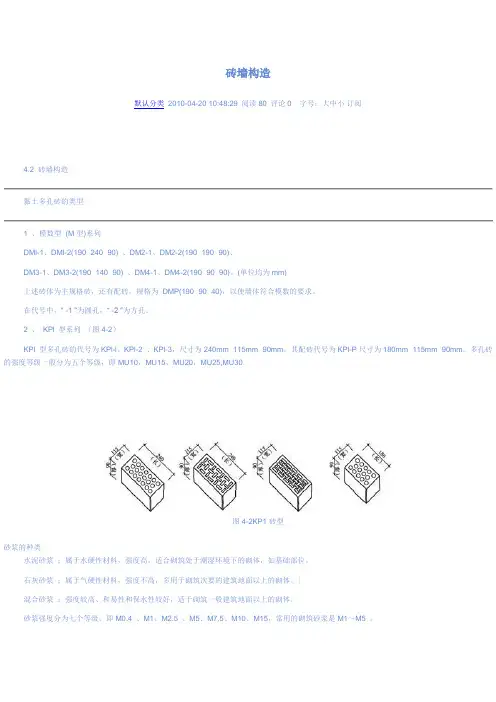

砖墙构造

砖墙构造

砖墙构造默认分类2010-04-20 10:48:29 阅读80 评论0 字号:大中小订阅4.2 砖墙构造黏土多孔砖的类型1 、模数型(M型)系列DMl-1、DMl-2(190×240×90) 、DM2-1、DM2-2(190×190×90)、DM3-1、DM3-2(190×140×90) 、DM4-1、DM4-2(190×90×90)。

(单位均为mm)上述砖体为主规格砖,还有配砖,规格为DMP(190×90×40),以使墙体符合模数的要求。

在代号中,“ -1 ”为圆孔,“ -2 ”为方孔。

2 、KPl 型系列(图4-2)KPl 型多孔砖的代号为KPl-l、KPl-2 、KPl-3,尺寸为240mm×115mm×90mm。

其配砖代号为KPl-P尺寸为180mm×115mm×90mm。

多孔砖的强度等级一般分为五个等级,即MU10,MU15,MU20,MU25,MU30。

图4-2KP1砖型砂浆的种类水泥砂浆:属于水硬性材料,强度高,适合砌筑处于潮湿环境下的砌体,如基础部位。

石灰砂浆:属于气硬性材料,强度不高,多用于砌筑次要的建筑地面以上的砌体。

〕混合砂浆:强度较高、和易性和保水性较好,适于砌筑一般建筑地面以上的砌体。

砂浆强度分为七个等级,即M0.4 、M1、M2.5 、M5、M7.5、M10、M15,常用的砌筑砂浆是M1~M5 。

黏土多孔砖墙体的砌合方法(图4-3)黏土多孔砖墙在砌合时,应满足横平竖直、砂浆饱满、内外搭砌、上下错缝等基本要求,以保证墙体的强度和稳定性。

1 、一顺一丁式:一层砌顺砖、一层砌丁砖,相间排列,重复组合。

在转角部位要加设配砖( 俗称七分砖) ,进行错缝。

这种砌法的特点是搭接好,无通缝,整体性强,因而应用较广。

2 、全顺式:每皮均以顺砖组砌,上下皮左右搭接为半砖。

砌体墙的基本构造做法及附图

砌体墙的基本构造做法及附图

砌体墙的基本构造(带图片)砌体墙的基本构造砌体墙砌筑块材粘结材料●常用砌体材料及规格抗震主要构造措施■ 砌筑块材标准机制黏土砖实际尺寸为240mm(长)X115mm(宽)X53mm(厚)承重多孔砖实际尺寸为240mm(长)X115mm(宽)X90mm(厚)及190mm(长)X190mm(宽)X90mm(厚)等水泥砌块混凝土小型空心砌块的常见尺寸为190mmX190mmX390mm,辅助块尺寸为90mmX190mmX190mm和190mmX190mmX90mm等;煤灰硅酸盐中型砌块的常见尺寸为240mmX380mmX880mm 和240mmX430mmX850mm等;蒸压加气混凝土砌块长度多为600mm,其中a系列宽度为75mm、100mm、125mm和150mm,厚度为200mm、250mm和300mm;b系列宽度为60mm、120mm、180mm等,厚度为240mm和300mm。

■ 粘结材料常用粘结材料的主要成分——水泥、黄砂、石灰膏级配——不同的材料配合的重量比水泥砂浆——水泥和黄砂配合。

其常用级配(水泥:黄砂)为1:2、1:3等;混合砂浆——在水泥砂浆中加入石灰膏。

其常用级配(水泥:石灰:黄砂)为1:1:6、1:1:4等。

强度——砂浆为刚性材料,主要考虑抗压强度。

其强度等级分为:M0.4、M1.0、M2.5、M5.0、M7.5、M10、M15等7个等级。

和易性——保持合适的流动性、粘聚性和保水性,以达到易于施工操作,并成型密实、质量均匀的性能。

水泥砂浆的强度和防水性能要高于混合砂浆;混合砂浆的和易性优于水泥砂浆。

±0.00以下用水泥砂浆砌筑,±0.00以上用混合砂浆砌筑。

●砌体墙的砌筑要领错缝搭接,避免通缝,横平竖直,砂浆饱满砖墙砌筑方式砌块墙体砌块搭接处钢筋网片的设置方法用空心砌块做配筋砌体●砌体墙作为填充墙的构造要点墙体与周边构件的拉结在骨架承重体系的建筑中,柱子上面每500mm高左右留出拉结钢筋,以便在砌筑填充墙时将拉结钢筋砌入墙体的水平灰缝内。

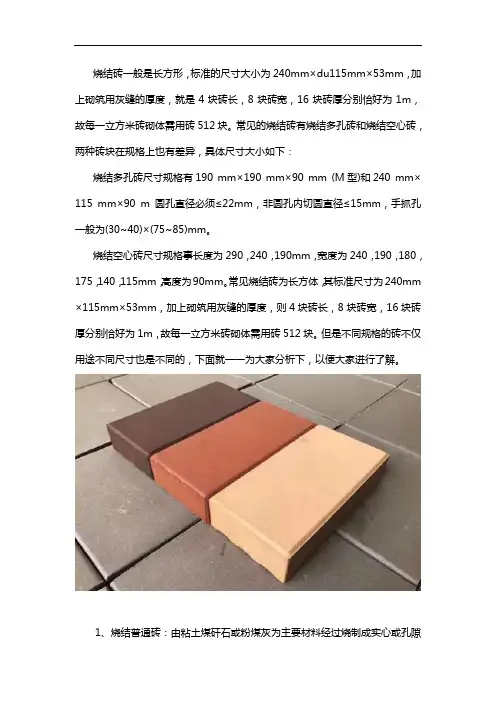

陶土烧结砖的规格尺寸一般都多少

陶土烧结砖的规格尺寸一般都多少

烧结砖一般是长方形,标准的尺寸大小为240mm×du115mm×53mm,加上砌筑用灰缝的厚度,就是4块砖长,8块砖宽,16块砖厚分别恰好为1m,故每一立方米砖砌体需用砖512块。

常见的烧结砖有烧结多孔砖和烧结空心砖,两种砖块在规格上也有差异,具体尺寸大小如下:烧结多孔砖尺寸规格有190 mm×190 mm×90 mm (M型)和240 mm×115 mm×90 m 圆孔直径必须≤22mm,非圆孔内切圆直径≤15mm,手抓孔一般为(30~40)×(75~85)mm。

烧结空心砖尺寸规格事长度为290,240,190mm,宽度为240,190,180,175,140,115mm,高度为90mm。

常见烧结砖为长方体,其标准尺寸为240mm ×115mm×53mm,加上砌筑用灰缝的厚度,则4块砖长,8块砖宽,16块砖厚分别恰好为1m,故每一立方米砖砌体需用砖512块。

但是不同规格的砖不仅用途不同尺寸也是不同的,下面就一一为大家分析下,以便大家进行了解。

1、烧结普通砖:由粘土煤矸石或粉煤灰为主要材料经过烧制成实心或孔隙率不大于25%且外型尺寸符合规定的砖,具有全国统一的规格,其尺寸为240mmXl15mmX53mm,长度为290、240、190mm;宽度为240、190,180、175、140、115mm;高度为90mm。

2、P型:240mmX115mmX90mm;M型:190mmX190mmX90mm。

P型多孔砖一般是指KP1,它的尺寸接近原来的标准砖,现在还在广泛的应用。

3、砌块:混凝土空心砌块,加气混凝土砌块,硅酸盐实心砌块。

混凝土小型空心砌块:(注:承重)它由普通混凝土或轻集料混凝土制成,规格尺寸:390mmX190mmX190mm.4、空心率在25%-50%,一般简称混凝土砌块或砌块。

实心砌块:以粉煤灰硅酸盐为主,加工工艺与粉煤灰砖类似,主要规格:长880mm,580mm,厚190mm,高380mm。

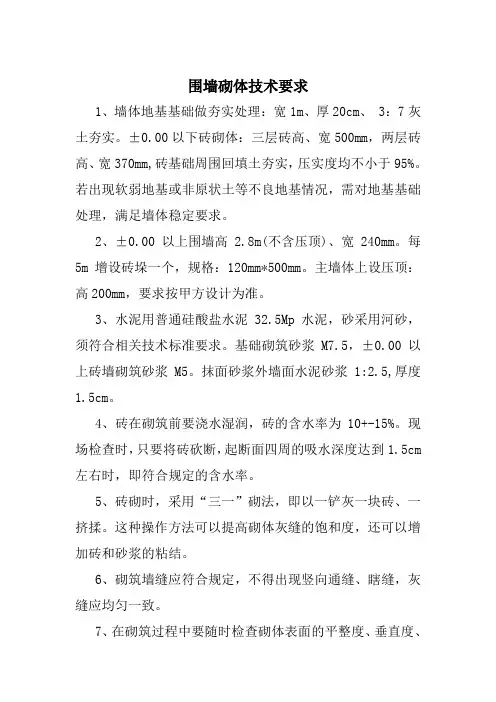

围墙砌体技术要求

围墙砌体技术要求

围墙砌体技术要求1、墙体地基基础做夯实处理:宽1m、厚20cm、 3:7灰土夯实。

±0.00以下砖砌体:三层砖高、宽500mm,两层砖高、宽370mm,砖基础周围回填土夯实,压实度均不小于95%。

若出现软弱地基或非原状土等不良地基情况,需对地基基础处理,满足墙体稳定要求。

2、±0.00以上围墙高2.8m(不含压顶)、宽240mm。

每5m增设砖垛一个,规格:120mm*500mm。

主墙体上设压顶:高200mm,要求按甲方设计为准。

3、水泥用普通硅酸盐水泥32.5Mp水泥,砂采用河砂,须符合相关技术标准要求。

基础砌筑砂浆M7.5,±0.00以上砖墙砌筑砂浆M5。

抹面砂浆外墙面水泥砂浆1:2.5,厚度1.5cm。

4、砖在砌筑前要浇水湿润,砖的含水率为10+-15%。

现场检查时,只要将砖砍断,起断面四周的吸水深度达到1.5cm 左右时,即符合规定的含水率。

5、砖砌时,采用“三一”砌法,即以一铲灰一块砖、一挤揉。

这种操作方法可以提高砌体灰缝的饱和度,还可以增加砖和砂浆的粘结。

6、砌筑墙缝应符合规定,不得出现竖向通缝、瞎缝,灰缝应均匀一致。

7、在砌筑过程中要随时检查砌体表面的平整度、垂直度、灰缝厚度以及密实饱满度。

如不符合,应随时纠正。

8、砌筑砖墙,砖跺上下不得留脚手眼。

不得在已完成的砌体上任意打孔。

9、抹灰层与基层之间的各抹灰层之间必须粘结牢固,抹灰层无脱层、空鼓,面层应无爆灰及裂缝。

10、砌体允许偏差的项目,应符合砌体工程施工质量验收规GB50203-2002规定。

11、先用外墙腻子两遍抹光后,再用细砂纸磨光,最后刷两遍外墙漆。

砖砌体施工规范

砖砌体施工规范

3。

1砖砌体施工3.1。

1材料3.1.1.1砖砌体工程用的砖是指普通粘土砖、蒸压灰砂砖、粉煤灰砖、空心砖和承重多孔砖.常用普通标准粘土砖的尺寸为240mm×115 mm×53 mm;承重多孔砖的尺寸为190mm×190mm×900mm;而空心砖的长度有240mm、290mm,宽度有140mm、180mm、190mm,厚度有90mm、115mm.砖的强度等级通常以其抗压强度为主要标准来确定的,同时也应满足各等级中的一定抗折强度。

常用的等级有标准粘土(粉煤灰)砖MU7。

5、MU10、MU15、MU20;承重多孔砖则可以达到MU25、MU30;空心砖为非承重砖,其强度为MU5、MU3、MU2三个等级。

在外观上一般要求尺寸准确、边角整齐(清水墙还要求色泽均匀),无掉角、缺滚、裂纹和翘曲等严重现象。

3.1.1.2砂浆砂浆在砌体内的作用,主要是填充砖之间的空隙,并将其粘结成一整体,使上层砖的荷载能均匀地传到下层。

砂浆可分为水泥砂浆、石灰砂浆、混合砂浆及其他一些加入各种外加剂的砂浆,其强度等级有M15、M10、M7。

5、M5、M2。

5、M1、M0.4。

砂浆所用水泥的品种、标号应符合设计要求;砂一般宜采用中砂,并应过筛,不得含有杂物,含泥量一般不应超过5%,标号小于M5的混合砂浆,砂的含量也不应超过10%;生石灰熟化成石灰膏时,应用网过滤,熟化时间不得少于7d,还应防止干燥、冻结和污染,脱水硬化的石灰膏不得使用。

砂浆应有用灰浆搅拌机拌合,拌合时间不得不于1。

5min,随拌随用;水泥砂浆应在拌成后3h内用完。

混合砂浆则应在4h内用完,如气温超过30℃时,应分别在2h和3h内用完.时间应作强度检验,每一楼层或250m3砌体中的各种标号的砂浆,每台搅拌机应至少检查一次,每次制作一组试块(每组6块),砂浆标号或配合比变更时,还应制作试块.另外,新拌制的砂浆,通常要求具有良好的和易性,这样方便施工、易于保证质量,提高砌体强度和劳动生产率。

【干货】砌体墙体荷载参考

【干货】砌体墙体荷载参考
300x180x92
240x115x53
240x115x53
砌体厚度(mm)
240
180
120
60
双面批档外贴面砖
5.6 KN/m2
4.5 KN/m2
3.4 KN/m2
2.3 KN/m2
双面批档
5.25 KN/m2
4.14 KN/m2
3.1 KN/m2
1.9 KN/m2
表下附注:1 当墙外面挂花岗石或大理石,其砌体荷载增加0.2 KN/m2。
2 广州地区不得使用烧结粘土砖。
3 十二层(含十二层)建筑以上砌块容重应选用≤14 KN/m3。
120
90
双面批档外贴面砖
3.75 KN/m2
3.2 KN/m2
3.1 KN/m2
2.65 KN/m2
2.45 KN/m2
2.13 KN/m2
双面批档
3.4 KN/m2
2.85 KN/m2
2.75 KN/m2
2.3 KN/m2
2.1 KN/m2
1.78 KN/m2
名称
陶粒混凝土实心砌块
容重
≤14 KN/m3
砌体墙体荷载参考
目前建筑业发展较快,新型墙体材料品种也较多,为降低地震作用和减轻基础负担,应尽量采用较轻质的砌块墙体,减少建筑自重。以下表格的砌体荷载供参考。
附:砌体荷载参考表 3.2
名称
陶粒混凝土空心砌块 、焦渣空心砖
容重
≤10 KN/m3
抗压强度等级
外墙砌体≥5Mpa 内墙砌体 ≥3.5Mpa
砌块规格(mm)
容重
≤12 KN/m3
抗压强度等级
外墙砌体≥5Mpa 内墙砌体 ≥3.5Mpa

最新砖砌体规范GB502032012

最新砖砌体规范GB502032012
4
• 3.0.20 (新增加条文)砌体结构工程检验批的划 分应同时符合下列规定: • 1所用材料类型及同类型材料的强度等级相同; • 2不超过250m3砌体; • 3主体结构砌体一个楼层(基础砌体可按一个楼层 计);填充墙砌体量少时可多个楼层合并。 • 2002版3.0.13 分项工程的验收应在检验批验收合 格的基础上进行。检验批的确定可根据施工段划 分。
2
• 蒸压加气混凝土砌块采用薄层砂浆砌筑法有下列 优点: • ①不需要对蒸压加气混凝土砌块提前浇(喷)水 湿润,不仅方便施工,而且又减少了砌块上墙含 水率,有利于对墙体收缩裂缝的控制; • ②对外墙,由于水平灰缝厚度和竖向灰缝宽度仅 2 mm ~ 4mm ,较采用一般砌筑砂浆灰缝宽度大大 减小,可减少灰缝处“热桥”的不利影响,提高 节能效果; • ③节省砌筑砂浆,并提高砌筑功效。
9
• 4.0.6 (修改)施工中不应采用强度等级小于 M5 水泥砂浆替代同强度等级水泥混合砂浆,如需替 代,应将水泥砂浆提高一个强度等级。 • 2002 版: 4.0.7 施工中当采用水泥砂浆代替水泥 混合砂浆时,应重新确定砂浆强度等级。 • 国家标准《砌体结构设计规范》GB50003-2001 规定,砌体的抗压强度以及抗剪强度、轴心抗拉 强度、弯曲抗压强度设计值均以水泥混合砂浆砌 体确定;当砌体用水泥砂浆砌筑时,砌体的抗压 强度以及抗剪强度、轴心抗拉强度、弯曲抗拉强 度设计值应分别乘以0.9以及0.8的调整系数。
13
• 4.0.12 (修改条文)砌筑砂浆试块强度验收时其强 度合格标准应符合下列规定: • 1同一验收批砂浆试块强度平均值应大于或等于设计 强度等级值的1.10倍(比原规范增加10%); • 2同一验收批砂浆试块抗压强度的最小一组平均值应 大于或等于设计强度等级值的85% (比原规范增加 10%) 。 • 注: • 1 砌筑砂浆的验收批,同一类型、强度等级的砂浆 试块不应少于3组;同一验收批砂浆只有1组或2组试 块时,每组试块抗压强度平均值应大于或等于设计 强度等级值的1.10倍;
