家用太阳能系统家用太阳能发电系统原理：它是采用太阳板吸收太阳能资源产生电能，并把电能供应给自己家庭用电器及照明设备使用的一种新型的绿色环保的独立发电站。
它不与市电电网连接，也叫离网太阳能发电系统。
家用太阳能发电系统主要由太阳板，太阳能蓄电池，太阳能控制器，逆变器及安装支架，连接电缆线等配件组成。
白天太阳能板在阳光照射下吸收太阳能资源将太阳能转换为电能，再通过太阳能控制器把产生的电能储存到蓄电池组里。
由于蓄电池组储存的电能属于低压直流电（DC12V/24V/48V），所以必须通过逆变器把低压直流电转化成高压交流电（AC220V），然后再给家里的用电器供电。
太阳板一般安装在自家楼顶上，或者周边空旷地方，占地面积约为10平米/KW。
其它蓄电池组，控制器及逆变器放在室内干燥通风处。
太阳能家用发电系统的计算方法：举例说明1.太阳能电池板的计算方法：太阳板功率（Wp)=每日总用电量（W）×1.4÷当地有效日照时间（h) 注：1.4为系统参数（包括系统损耗以及发电量损耗）此家庭用户所用用电器有:2只3WLED照明，1个25W卫星天线/DVD，1台35W彩色电视机，1台15W风扇。
对就工作时数算出该家庭用户每日用电总和是：336W。
因此根据太阳板的计算方法可以算出太阳板功率=336W×1.4÷4(按当地有效日照4小时）=117.6W（120W).也就是说这个家庭用户配120W的太阳能电池板就可以满足到他一天的用电需求。
2.蓄电池的选配：蓄电池=每日用电量×1.4÷12V 注：1.4为系统安全系数 12V为电池电压。
那么有了此公式就可以算出该家庭用户所需要的蓄电池大小了。
336W×1.4÷12V=39.2AH（40AH)，也就是配40AH/12V的蓄电池，就可以了。
注：有阴雨天的除外。
3.控制器的选配：控制器的单位是××V××A,控制器的大小是根据太阳能电池板来确定的即太阳能电池板的功率÷系统的电压。
如何设计和安装太阳能家用供电系统
如何设计和安装太阳能家用供电系统一、安装选址这个很重要，你必须有安装的地方，如地面或者天台，还有就是阳光照射的外墙面，如果你是住在城市高楼里面的住户，这个安装想法是很难实现的，除了安装在阳光照射的外墙面（但好像还要跟物业或城管沟通，多少有点复杂，呵呵）。
当然你在乡下或者郊外，你的计划完全可以实施，好啦，让我们接着往下干。
二、计算每日耗电量这个数据必须准确，将你家里所有的电器功率乘以每个电器估计每天需要使用的时间相加，得出一个日耗电总功率。
例如：8只10W的节能灯*日用时间6小时=480W/天1台36“的80W的彩电*日用时间6小时=480W/天1台260W的台式电脑*日用时间8小时=2080W/天1台120W 的节能冰箱*日用时间24小时=600W/天1台500W的洗衣机*日用时间1小时=500W/天一天的总耗电量是4140W/天嗯，不错，这一步很容易就完成了。
三、太阳能板的计算与安装这一步的重要性不能忽略，如果不认真，其后果是经常电量不够（你不希望在你和朋友们畅饮的时候，突然断电吧，呵呵）这个计算过程有个公式如下（注明：不是国标，是本人经验所得）：日总耗电量（DW）*10%线路电损耗*50%电池放电深度/5h日平均日照时间=太阳能板瓦(W)如上例：4140*10%*50%/5=1366W约等于1400W太阳能板/8片=175W/片，推荐180W/片，注意事项：180W是国际标准板，不需要切割晶片，所以工作效率更稳定。
在满足电压的情况下尽量选用标准板和尽量减少太阳能板的数量，使板之间的电线连接损耗减少。
太阳能板电路连接方式：采取2组4片串连，保持电压适用于24V控制器的输出。
2011年市场参考价：9.5元~11元/瓦多晶硅板四、控制器的安装目前，家用系统大部分使用12V、24V和48V的直流太阳能系统，计算出太阳能板的总电流。
上例公式如下：180W太阳能板*8片/48V控制器=30A电流那么，采用两个24V/10A太阳能充电控制器就可以满足了。
太阳能家庭供电系统方案
太阳能家庭供电系统方案太阳能家庭供电系统是一种利用太阳能发电的系统，可以为家庭提供电力供应。
它是一种环保且可持续的能源解决方案，不仅可以帮助家庭节约能源成本，还可以减少对传统能源的依赖，降低对环境的影响。
下面是一个基本的太阳能家庭供电系统方案的介绍。
1.太阳能板：太阳能家庭供电系统的核心是太阳能板。
太阳能板通过吸收阳光中的光能，将其转化成可用的电能。
太阳能板一般安装在屋顶或院子等光照充足的地方，以最大化吸收太阳能。
2.逆变器：太阳能板产生的是直流电能，而家庭电器所需要的是交流电能。
逆变器的作用就是将太阳能板产生的直流电能转换成家庭所需的交流电能。
逆变器一般安装在太阳能板附近，方便接入家庭用电系统。
3.电池：电池是太阳能家庭供电系统的储能装置。
它将白天太阳能板产生的多余电能储存起来，供夜间或阴天使用。
电池的品质和容量会直接影响系统的发电和供电能力。
4.控制器：控制器是太阳能家庭供电系统的中枢控制装置。
它可以监测太阳能板的电量、调整充电和放电方式，还可以保护系统免受过充电和过放电等问题的影响。
5.监测系统：监测系统可以实时监测太阳能家庭供电系统的发电和供电情况。
可以帮助家庭了解电量使用情况，及时调整用电行为，以实现能源的最大化利用和节约。
6.接入电网：为了确保家庭在充电不足或需要超过系统供电能力时有备用电源，太阳能家庭供电系统一般需要与电网相连。
当太阳能供电不足时，家庭可以从电网中获取电力；而在太阳能供电充足时，多余的电力可以通过电网卖给供电公司。
7.负载管理：为了确保太阳能家庭供电系统稳定运行，需要合理管理家庭负载。
通过合理安排家庭用电时间和电器使用情况，可以更好地利用太阳能供电，避免负载过大导致系统失效。
8.维护和保养：太阳能家庭供电系统需要定期进行维护和保养。
包括清洁太阳能板的表面、检查电线和连接器的接触情况，以确保系统的正常运行和寿命。
总结：太阳能家庭供电系统是一种清洁、环保且可持续的能源解决方案，可以帮助家庭降低能源成本，减少对传统能源的依赖，同时也对环境友好。
小型太阳能光伏发电系统设计
小型太阳能光伏发电系统设计一、引言随着能源需求的不断增长和环境问题的日益严重，可再生能源逐渐成为人们关注的焦点。
太阳能光伏发电作为一种清洁、可再生的能源，具有广阔的发展前景。
本文旨在设计一个小型太阳能光伏发电系统，以满足家庭日常用电需求，并探讨其在实际应用中的可行性和优势。
二、系统设计1. 光伏组件选择光伏组件是太阳能光伏发电系统中最关键的部分，其性能直接影响系统的发电效率。
在选择光伏组件时，应考虑其转换效率、耐久性和成本等因素。
常见的光伏组件有单晶硅、多晶硅和薄膜太阳能电池等。
根据实际需求和经济考虑，本文选择多晶硅太阳能电池作为光伏组件。
2. 逆变器设计逆变器是将直流电转换成交流电供家庭用电器使用的关键设备。
在设计逆变器时，应考虑其转换效率、输出波形质量以及负载容量等因素。
根据实际需求，本文选择了高效率、低失真的逆变器，并根据家庭用电负载的特点进行适当的容量选择。
3. 电池储能系统设计太阳能光伏发电系统在夜晚或阴天时无法直接发电，因此需要储能系统来存储白天产生的多余电能。
在设计储能系统时，应考虑其容量、充放电效率以及寿命等因素。
本文选择了高容量、高效率的锂离子电池作为储能系统，并根据实际需求进行适当的容量选择。
4. 控制与监测系统设计为了保证太阳能光伏发电系统的正常运行和安全性，需要设计相应的控制与监测系统。
控制系统可以实现对光伏组件、逆变器和储能系统等设备进行监控和调节，以保证其正常运行和最大化发电效果。
监测系统可以对发电功率、负载功率以及储存状态等进行实时监测，并提供相应数据供用户参考。
三、性能分析1. 发电效率分析通过对太阳辐射强度和光伏组件转换效率等因素进行分析，可以评估太阳能光伏发电系统的发电效率。
根据实际数据和模拟计算，本文得出了系统的平均发电效率，并与其他可再生能源发电系统进行了比较。
2. 经济性分析太阳能光伏发电系统的经济性是评估其实际应用价值的重要指标。
本文通过对系统的投资成本、运行维护成本和可回收能源价值等进行综合分析，得出了太阳能光伏发电系统在经济上的可行性，并与传统能源供应方式进行了对比。

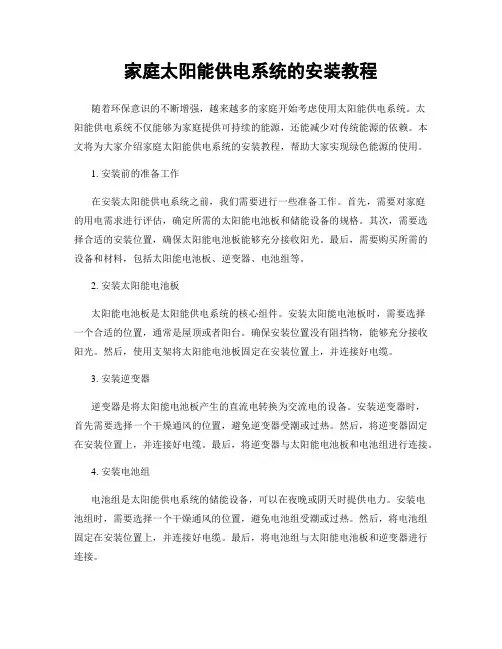

家庭太阳能供电系统的安装教程
家庭太阳能供电系统的安装教程随着环保意识的不断增强，越来越多的家庭开始考虑使用太阳能供电系统。
太阳能供电系统不仅能够为家庭提供可持续的能源，还能减少对传统能源的依赖。
本文将为大家介绍家庭太阳能供电系统的安装教程，帮助大家实现绿色能源的使用。
1. 安装前的准备工作在安装太阳能供电系统之前，我们需要进行一些准备工作。
首先，需要对家庭的用电需求进行评估，确定所需的太阳能电池板和储能设备的规格。
其次，需要选择合适的安装位置，确保太阳能电池板能够充分接收阳光。
最后，需要购买所需的设备和材料，包括太阳能电池板、逆变器、电池组等。
2. 安装太阳能电池板太阳能电池板是太阳能供电系统的核心组件。
安装太阳能电池板时，需要选择一个合适的位置，通常是屋顶或者阳台。
确保安装位置没有阻挡物，能够充分接收阳光。
然后，使用支架将太阳能电池板固定在安装位置上，并连接好电缆。
3. 安装逆变器逆变器是将太阳能电池板产生的直流电转换为交流电的设备。
安装逆变器时，首先需要选择一个干燥通风的位置，避免逆变器受潮或过热。
然后，将逆变器固定在安装位置上，并连接好电缆。
最后，将逆变器与太阳能电池板和电池组进行连接。
4. 安装电池组电池组是太阳能供电系统的储能设备，可以在夜晚或阴天时提供电力。
安装电池组时，需要选择一个干燥通风的位置，避免电池组受潮或过热。
然后，将电池组固定在安装位置上，并连接好电缆。
最后，将电池组与太阳能电池板和逆变器进行连接。
5. 连接电路在安装完成太阳能电池板、逆变器和电池组后，需要进行电路连接。
首先，将太阳能电池板的电缆与逆变器的输入端连接。
然后，将逆变器的输出端与电池组的输入端连接。
最后，将电池组的输出端与家庭用电系统进行连接。
6. 进行系统测试完成电路连接后，需要进行系统测试，确保太阳能供电系统正常工作。
首先，打开逆变器的开关，观察系统是否能够正常运行。
然后，检查电池组的电量是否充足，能够满足家庭用电需求。
最后，使用家庭用电设备进行测试，确保太阳能供电系统能够正常供电。
小型屋顶太阳能发电系统的设计
小型屋顶太阳能发电系统的设计随着可再生能源的快速发展和环境保护意识的增强，太阳能发电作为清洁能源之一，在各个领域得到了广泛的应用。
而在屋顶安装太阳能发电系统早已不再局限于大型工业建筑，而是逐渐普及到小型住宅屋顶。
本文将探讨，旨在提出一种切实可行的方案，为居民提供清洁、稳定的能源供应。
一、小型屋顶太阳能发电系统的意义小型屋顶太阳能发电系统的设计是为了将可再生能源带入家庭生活，实现家庭能源的自给自足。
传统能源的消耗给地球环境带来了巨大的负担，而太阳能作为一种清洁能源，可以有效减少对环境的污染。
通过在小型住宅屋顶安装太阳能发电系统，不仅可以降低家庭的能源成本，还可以为环保事业做出一定的贡献。
二、小型屋顶太阳能发电系统的技术原理小型屋顶太阳能发电系统主要由光伏组件、逆变器、电池、支架等部分组成。
光伏组件将太阳能转化为直流电能，逆变器则将直流电转化为交流电，以供家庭使用。
而电池则可以储存多余的电能，在夜间或阴天使用。
支架则起到支撑和固定光伏组件的作用。
三、小型屋顶太阳能发电系统的设计要素1. 屋顶条件：屋顶的朝向和倾斜角度是选择太阳能发电系统的重要考虑因素。
一般情况下，南向屋顶是最佳选择，倾斜角度应尽量接近当地纬度。
2. 光伏组件：选择高效、耐用的光伏组件对系统的发电效率至关重要。
在选购光伏组件时，一定要选择正规厂家的产品，避免购买劣质产品。
3. 逆变器：逆变器的选择也是非常重要的，它直接影响太阳能发电系统的输出电流和电压。
高效、稳定的逆变器可以提高系统的发电效率和稳定性。
4. 电池：如果家庭需要在夜间或阴天使用太阳能发电系统发电，就需要安装电池来储存多余的电能。
选择容量适当、寿命长的电池才能保证系统的正常运行。
5. 支架：支架的稳固性和耐用性决定了光伏组件的安全性和稳定性。
选择优质的支架可以减少维护成本，并延长系统的使用寿命。
四、小型屋顶太阳能发电系统的设计步骤1. 方案设计：首先需要根据屋顶条件和家庭用电需求，确定太阳能发电系统的容量和型号。
家用太阳能发电方案
家用太阳能发电方案概述随着环境保护意识的增强和能源消耗的增加，家用太阳能发电系统逐渐成为一种受到广泛关注的解决方案。
家用太阳能发电系统利用太阳能将光能转化为电能，为家庭提供独立的清洁能源。
本文将介绍家用太阳能发电的基本原理、系统组成以及安装步骤。
原理家用太阳能发电系统的基本原理是通过光伏电池板将太阳能转化为直流电。
太阳能可以被光伏电池板吸收并转化为光电流，这个过程称为光伏效应。
光电流经过逆变器的转换，变为交流电，然后供电给家庭电器使用。
系统组成家用太阳能发电系统主要由以下几个组成部分构成：1.太阳能电池板：太阳能电池板是家用太阳能发电系统的核心组件，通过将太阳光转化为电能。
根据需求，可以选择单晶硅、多晶硅或薄膜太阳能电池板。
2.逆变器：逆变器是将直流电转换为交流电的设备。
家庭电器一般使用交流电，而太阳能电池板产生的是直流电，逆变器可以将直流电转换为适用于家庭电器的交流电。
3.电池：电池是家用太阳能发电系统的重要组成部分，用于存储白天太阳能发电过剩的能量，供给夜间或阴天时家庭电器的使用。
4.电表与电池管理系统：电表用于监测太阳能发电系统的发电情况和电池的充放电情况。
电池管理系统则用于监控和管理电池的充放电过程，保证电池的寿命和性能。
5.支架与接线：支架用于安装太阳能电池板，确保其能够正常获取太阳光。
接线则用于将太阳能电池板、逆变器、电池和电表等组件连接起来，构成一个完整的系统。
安装步骤下面是家用太阳能发电系统的安装步骤：1.选择合适的位置：家用太阳能发电系统的效率与太阳能电池板接收的太阳光的量和质量有关，因此选择一个光照充足的位置进行安装是非常重要的。
2.安装太阳能电池板：选好位置后，根据太阳能电池板的尺寸和数量，安装支架，并将太阳能电池板固定在支架上。
确保太阳能电池板面向正南方，并且倾角适当（一般根据所在地的纬度来确定），以获取最大的太阳能利用效率。
3.连接逆变器和电池：将太阳能电池板的输出线连接到逆变器的直流输入端，再将逆变器的交流输出线连接到电池的交流输入端。
家用太阳能发电系统原理
家用太阳能发电系统原理家用太阳能发电系统是利用太阳能将光能转化为电能的一种系统。
它由太阳能电池板、充电控制器、储能电池、逆变器和电力配电系统等多个组成部分组成。
其工作原理主要包括太阳能电池板的光电转换、充电控制器的充电与放电控制、储能电池的储能与释放、逆变器的直流电转换为交流电等过程。
首先，太阳能电池板是整个系统的核心部分，负责将太阳能转化为电能。
太阳能电池板是由许多光电池组成的，当太阳光照射到太阳能电池板上时，光电池中的硅片会吸收光子的能量，使电子获得足够的能量从而产生电流，这个现象被称为光伏效应。
太阳能电池板一般是以多组串联或并联的方式连接在一起，以提高发电效率和输出电压。
其次，充电控制器是用来控制太阳能电池板向储能电池进行充电的。
当太阳能电池板产生电能时，充电控制器会将电能输送到储能电池中进行储存，同时监测储能电池的电压和温度，保证储能电池的工作状态和寿命。
当储能电池充满后，充电控制器会停止太阳能电池板的充电，避免电池过充而造成损坏。
储能电池是将太阳能充电储存的重要装置。
储能电池一般采用蓄电池，如铅酸蓄电池或锂离子电池等。
当太阳能电池板发电时，充电控制器会将电能输入到储能电池中，储存起来；当太阳能电池板无法继续发电时，储能电池就会释放出已经储存的电能，为家庭供电使用。
储能电池的容量越大，存储的能量就越多，提供的供电时间也越长。
逆变器是将储能电池中的直流电转换为交流电。
家居用电器一般采用交流电，而储能电池储存的是直流电。
逆变器的作用就是将直流电转换为交流电，使其可以供给家电使用。
逆变器还可以根据负载的需要进行功率调整，保证供电的稳定性和安全性。
最后，家用太阳能发电系统还包括电力配电系统，用来将逆变器转换得到的交流电供给家庭的各个用电设备。
电力配电系统一般包括电线、插座、开关等配电设备，用来将电能传输到需要使用的地方。
通过电力配电系统，家用太阳能发电系统可以满足家庭的各种用电需求。
总的来说，家用太阳能发电系统工作原理是将太阳能光能转化为电能，经过充电控制器充电后储存在储能电池中，再通过逆变器将储存在储能电池中的直流电转换为交流电供给家庭使用。
