单片机编程基础led小灯实验

合集下载

单片机独立按键控制led灯实验原理

单片机独立按键控制led灯实验原理

主题:单片机独立按键控制LED灯实验原理目录1. 概述2. 单片机独立按键控制LED灯实验原理3. 实验步骤4. 结语1. 概述单片机在现代电子设备中起着至关重要的作用,它可以通过编程实现各种功能。

其中,控制LED灯是单片机实验中常见的任务之一。

本文将介绍单片机独立按键控制LED灯的实验原理及实验步骤,希望对初学者有所帮助。

2. 单片机独立按键控制LED灯实验原理单片机独立按键控制LED灯的实验原理主要涉及到单片机的输入输出端口及按键和LED的连接方式。

在单片机实验中,按键与单片机的输入端口相连,LED与单片机的输出端口相连。

通过按键的按下和松开来改变单片机输出端口电平,从而控制LED的亮灭。

3. 实验步骤为了完成单片机独立按键控制LED灯的实验,需要按照以下步骤进行操作:步骤一:准备材料- 单片机板- 按键- LED灯- 连线- 电源步骤二:搭建电路- 将按键与单片机的输入端口相连- 将LED与单片机的输出端口相连- 连接电源步骤三:编写程序- 使用相应的单片机开发软件编写程序- 程序中需要包括按键状态检测和LED控制的部分步骤四:烧录程序- 将编写好的程序烧录到单片机中步骤五:运行实验- 按下按键,观察LED的亮灭情况- 确保按键可以正确控制LED的亮灭4. 结语通过上述实验步骤,我们可以实现单片机独立按键控制LED灯的功能。

这个实验不仅可以帮助学习者了解单片机的输入输出端口控制,还可以培养动手能力和程序设计能力。

希望本文对单片机实验初学者有所帮助,谢谢阅读!实验步骤在进行单片机独立按键控制LED灯实验时,需要按照一定的步骤进行操作,以确保实验能够顺利进行并取得预期的效果。

下面将详细介绍实验步骤,帮助读者更好地理解和掌握这一实验过程。

1. 准备材料在进行单片机独立按键控制LED灯实验前,首先需要准备相应的材料。

这些材料包括单片机板、按键、LED灯、连线和电源。

在选择单片机板时,需要根据具体的实验需求来确定,常见的有51单片机、Arduino等,不同的单片机板具有不同的特性和使用方法,因此需要根据实验要求来选择适合的单片机板。

单片机点亮彩灯实训报告

单片机点亮彩灯实训报告

一、实训背景随着科技的不断发展,单片机技术在各个领域得到了广泛应用。

为了提高自己的实践能力,我参加了单片机点亮彩灯的实训项目。

通过本次实训,我深入了解了单片机的原理、编程方法以及在实际应用中的操作技巧。

二、实训目的1. 熟悉单片机的基本原理和组成;2. 掌握51单片机的编程方法;3. 熟悉LED彩灯的工作原理;4. 学会使用单片机控制LED彩灯的点亮和熄灭。

三、实训内容1. 单片机简介单片机是一种将计算机的基本功能部件全部集成在一块芯片上的微型计算机。

它具有体积小、功耗低、成本低、可靠性高等优点。

单片机主要由中央处理器(CPU)、存储器、输入输出接口等组成。

2. LED彩灯简介LED彩灯是一种发光二极管(LED)制成的彩色装饰灯。

它具有发光亮度高、寿命长、节能等优点。

LED彩灯可以通过改变电流的方向和大小来控制其颜色和亮度。

3. 实训步骤(1)搭建电路首先,我们需要搭建一个基于51单片机的LED彩灯电路。

电路主要包括单片机、LED彩灯、电阻、晶振、复位电路等。

(2)编写程序编写单片机程序,实现LED彩灯的点亮和熄灭。

程序主要包括以下部分:① 初始化:设置单片机的IO口、晶振频率等参数;② 主循环:通过改变IO口的状态来控制LED彩灯的点亮和熄灭;③ 延时函数:实现LED彩灯的闪烁效果。

(3)调试程序将编写好的程序烧录到单片机中,通过仿真软件进行调试。

观察LED彩灯的点亮和熄灭效果,确保程序正常运行。

4. 实训成果通过本次实训,我成功实现了基于51单片机的LED彩灯控制。

LED彩灯能够按照设定的程序进行点亮和熄灭,实现了预期的效果。

四、实训总结1. 学到了单片机的基本原理和组成,了解了51单片机的编程方法;2. 掌握了LED彩灯的工作原理,学会了如何使用单片机控制LED彩灯;3. 提高了动手实践能力,培养了团队协作精神;4. 了解了单片机在实际应用中的操作技巧,为今后的学习和工作打下了基础。

五、实训心得1. 要做好实训,首先要明确实训目的,掌握实训内容;2. 在实训过程中,要注重理论与实践相结合,多动手、多思考;3. 遇到问题要勇于请教,与同学、老师共同探讨,共同进步;4. 保持良好的学习态度,不断提高自己的综合素质。

LED小灯闪烁

LED小灯闪烁

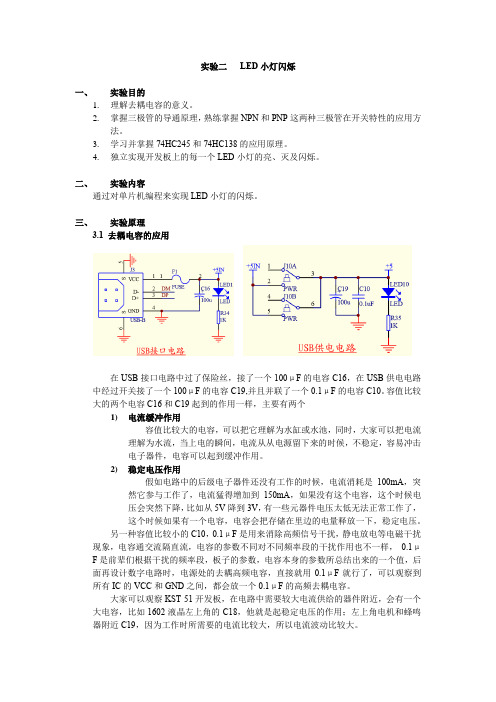

实验二LED小灯闪烁一、实验目的1.理解去耦电容的意义。

2.掌握三极管的导通原理,熟练掌握NPN和PNP这两种三极管在开关特性的应用方法。

3.学习并掌握74HC245和74HC138的应用原理。

4.独立实现开发板上的每一个LED小灯的亮、灭及闪烁。

二、实验内容通过对单片机编程来实现LED小灯的闪烁。

三、实验原理3.1 去耦电容的应用在USB接口电路中过了保险丝,接了一个100μF的电容C16,在USB供电电路中经过开关接了一个100μF的电容C19,并且并联了一个0.1μF的电容C10。

容值比较大的两个电容C16和C19起到的作用一样,主要有两个1)电流缓冲作用容值比较大的电容,可以把它理解为水缸或水池,同时,大家可以把电流理解为水流,当上电的瞬间,电流从从电源留下来的时候,不稳定,容易冲击电子器件,电容可以起到缓冲作用。

2)稳定电压作用假如电路中的后级电子器件还没有工作的时候,电流消耗是100mA,突然它参与工作了,电流猛得增加到150mA,如果没有这个电容,这个时候电压会突然下降,比如从5V降到3V,有一些元器件电压太低无法正常工作了,这个时候如果有一个电容,电容会把存储在里边的电量释放一下,稳定电压。

另一种容值比较小的C10,0.1μF是用来消除高频信号干扰,静电放电等电磁干扰现象,电容通交流隔直流,电容的参数不同对不同频率段的干扰作用也不一样,0.1μF 是前辈们根据干扰的频率段,板子的参数,电容本身的参数所总结出来的一个值,后面再设计数字电路时,电源处的去耦高频电容,直接就用0.1μF就行了,可以观察到所有IC的VCC和GND之间,都会放一个0.1μF的高频去耦电容。

大家可以观察KST-51开发板,在电路中需要较大电流供给的器件附近,会有一个大电容,比如1602液晶左上角的C18,他就是起稳定电压的作用;左上角电机和蜂鸣器附近C19,因为工作时所需要的电流比较大,所以电流波动比较大。

3.2 三极管在数字电路中的应用在开发板的LED小灯部分,就有这个三极管的应用了,下图的LED电路中的Q16就是一个PNP型的三极管。

单片机实验报告——LED灯控制器

单片机实验报告——LED灯控制器

单片机实验报告——LED灯控制器
实验名称:LED灯控制器设计与实现
实验目的:
1.学习和掌握单片机的基本原理及其应用;
2.熟悉LED灯控制器的工作原理,并能够实现基本的灯光控制功能;
3.提高动手能力和解决实际问题的能力。

实验原理:
本实验基于单片机来控制LED灯的亮灭,通过按键输入来控制LED灯的工作状态。

实验材料和器件:
1.AT89C51单片机开发板;
2.电源适配器;
3.LED灯;
4.电阻、电容、按键等元器件。

实验步骤:
1.连接电路
将AT89C51单片机开发板与电源适配器连接,并将LED灯与单片机开发板上的GPIO引脚连接。

2.编写程序
使用Keil C编写程序,实现按下按钮时,LED灯亮起,再次按下按钮时,LED灯熄灭。

3.烧录程序
将编写好的程序通过编程器烧录到AT89C51单片机中。

4.运行程序
上电后,按下按钮,观察LED灯的亮灭情况,验证程序的正确性。

5.调试和优化
根据实际情况,对程序进行调试和优化,确保LED灯的控制能够稳定可靠。

实验结果:
经过调试和优化后,LED灯控制器工作正常。

按下按钮时,LED灯亮起,再次按下按钮时,LED灯熄灭,实现了基本的灯光控制功能。

实验总结:
通过本次实验,我对单片机的基本原理和应用有了更深入的了解,学会了使用单片机控制LED灯的方法和技巧。

同时,我也提高了动手实践和解决实际问题的能力。

在今后的学习和工作中,我会继续深入学习单片机的应用,不断提升自己的技术水平。

单个按键控制4个LED 实验报告(带程序)

单个按键控制4个LED 实验报告(带程序)

单个按键控制4个LED(入门级实验)实验介绍:通过单个按键控制4个LED灯的亮灭状态。

正常情况下,一个按键控制1个灯。

在本次实验中,要求使用1个按键,控制4个LED灯。

通过按键按下的次数,控制LED的亮灭状态。

按下1次,1个LED灯点亮,按下2次,2个LED 灯点亮,按下3次,3个LED灯点亮,按下4次,4个LED灯点亮,按下5次,所有LED灯都熄灭,如此循环。

如此就可以通过单个按键控制4个LED灯的亮灭。

在照明场所,控制LED灯的点亮个数,就可以控制亮度。

实验目的:在使用单片机等控制器控制周边元件的时候,经常会遇到I/O口不够用的情况。

因此在使用的时候,尽量省着用。

本次实验通过单个按键控制4个LED灯的亮灭状态,正常情况下需要4个按键,因而达到了节省单片机I/O口的目的。

通过此次实验室,学习单片机按键的编程控制方法,学习LED灯输出的控制方法。

学习最简单的输入设备(按键)控制最简单的输出设备(LED灯)的控制方法。

仿真原理图:在仿真软件Proteus中绘制仿真原理图如上图所示。

(注意事项:在进行实物制作时,发光二极管串联的电阻可以省略,因为单片机引脚灌电流的能力有限,限制了通过发光二极管电流的大小。

在仿真过程中,电阻R2~R9的大小要合适,太大LED将无法点亮。

)编程思路:当单片机上电后,所有的I/O口默认高电平,因而四个发光二极管在单片机上电后,都为熄灭状态。

此时,我们按下按键后,就可以调节各个发光二极管的亮灭状态。

当按一次按钮,将P2口的状态进行左移一位,同时将P2的最低位清零,就可以达到按一次按钮后,LED灯多亮一个。

如,当前只有P2口控制的最低位连接的LED点亮,当我们按一次按键,单片机首先将P2的状态循环左移一位,则刚才的最低位变为次低位,也就是倒数第二位点亮,同时将P2口的最低位清零,也就是倒数第一位连接的LED灯点亮,即按一次按钮后,倒数第一位和倒数第二位灯点亮。

其他状态与上述过程类似,这里不再赘述。

单片机LED灯实验报告

单片机LED灯实验报告

单片机LED灯实验报告
本次实验我们使用单片机控制LED灯的亮灭,这是一个非常简单的实验,适合初学者。

1、实验原理
单片机是一种集成电路芯片,具有计算机的基本结构和功能,可以通过编程实现对外
设的控制。

在本实验中,我们通过编程控制单片机的输出口,使其控制LED灯的亮灭。

2、实验器材
1)单片机开发板
2)LED灯
3)导线
4)电池
5)万用表
3、实验步骤
第一步:连接电路,将开发板上的输出口与LED灯的正极连接起来,将GND和LED灯
的负极连接起来。

第二步:打开开发板和计算机,用Keil uVision软件编写程序,将程序下载至单片机。

第三步:将电池接电,观察LED灯的亮灭情况。

第四步:使用万用表进行电压和电流检测,确保电路工作正常。

4、实验结果
当单片机控制输出端口时,LED灯会随之变化。

当单片机输出低电平时,LED灯熄灭;输出高电平时,LED灯亮起。

通过这次实验,我们掌握了单片机的基本原理和一些控制技巧。

这对于我们以后了解
和使用单片机会有很大的帮助。

同时,也加深了我们对电路基础知识的认识和理解。

单片机编程基础led小灯实验

培养了自己的团队合作精神和沟通能力,通过小组讨论和交流,共同完成 了实验任务。
单片机编程应用展望
单片机在工业控制、智能仪表等领域也有着广 泛的应用前景,未来将会有更多的智能化设备
需要用到单片机技术。
随着人们对智能化生活的需求不断增加,单片机在智 能穿戴、智能音箱等领域的应用也将得到更广泛的应
用。
随着物联网技术的不断发展,单片机在智能家 居、智能农业等领域的应用将更加广泛。
开发环境安装
按照所选开发环境的安装 指南进行安装,确保安装 过程中无错误。
开发环境配置
根据所使用的单片机型号 和开发环境进行配置,包 括设置工程模板、选择芯 片型号等。
04 LED小灯实验程序设计
LED小灯点亮程序
01
确定LED小灯的连接方式
通常LED小灯有正极和负极,需要确定与单片机连接的正负极引脚。
点亮。
05 实验操作与调试
实验操作步骤
步骤1
准备单片机开发板和LED小灯模块, 将LED小灯的正极连接到单片机的 某个GPIO口上,负程序 ,使用单片机的开发环境编译 并烧录到单片机中。
步骤3
给单片机上电,观察LED小灯是 否按照程序预期进行点亮和熄 灭。
发展
随着技术的不断进步和应用需求的不断提高,单片机的性能和功能也在不断增 强和完善。目前,单片机已经成为了微控制器(MCU)的一个重要分支。
02 LED小灯实验硬件准备
LED小灯介绍
LED(Light Emitting Diode)是一种发光二极管,可以通过电流激发产生可见光。
LED小灯通常有红、绿、蓝、黄等多种颜色,具有高亮度、低功耗、长寿命等特点。
将LED小灯的负极(短脚)连接到单 片机的GND(地线)端口,形成回路。

单片机实训报告单灯闪烁

一、实训目的1. 熟悉单片机的基本结构和原理;2. 掌握单片机的编程方法;3. 熟练使用单片机进行单灯闪烁实验,加深对单片机原理的理解;4. 提高动手实践能力和问题解决能力。

二、实训器材1. 单片机实验箱;2. 编译器(如Keil uVision);3. 发光二极管(LED);4. 电阻;5. 电路板;6. 电源;7. 导线。

三、实训原理单片机(Microcontroller Unit,MCU)是一种将计算机的中央处理单元(CPU)、存储器(RAM、ROM)、定时器、计数器、并行I/O口、串行通信接口等集成在一个芯片上的微型计算机。

本实训以单灯闪烁为例,说明单片机的编程和实际应用。

单灯闪烁的原理是利用单片机的I/O口控制LED灯的亮灭。

具体来说,通过设置I/O口的输出电平,控制LED灯的电流,从而实现LED灯的亮灭。

在单片机中,I/O口可以设置为输出模式或输入模式。

本实训中,将I/O口设置为输出模式,通过控制I/O口的输出电平,实现LED灯的闪烁。

四、实训步骤1. 硬件连接(1)将LED灯的阳极(正极)连接到单片机的I/O口(如P1.0);(2)将LED灯的阴极(负极)通过限流电阻连接到电源的负极;(3)将单片机的VCC连接到电源的正极,将GND连接到电源的负极。

2. 编写程序(1)使用Keil uVision编译器编写程序,编写程序如下:```c#include <reg51.h> // 包含单片机寄存器定义头文件#define LED P1^0 // 将LED灯连接到P1.0口void delay(unsigned int ms) // 延时函数,ms为延时时间(毫秒){unsigned int i, j;for (i = 0; i < ms; i++)for (j = 0; j < 120; j++);}void main(){while (1){LED = 0; // 点亮LED灯delay(500); // 延时500msLED = 1; // 熄灭LED灯delay(500); // 延时500ms}}```(2)编译程序,生成HEX文件。

led灯实验报告

led灯实验报告篇一:单片机实验报告——LED灯控制器《微机实验》报告LED灯控制器指导教师:专业班级:姓名:学号:联系方式:一、任务要求实验目的:加深对定时/计数器、中断、IO端口的理解,掌握定时/计数器、中断的应用编程技术及中断程序的调试方法。

实验内容:利用C8051F310单片机设计一个LED灯控制器主要功能和技术指标要求: 1. LED灯外接于P0.0端。

2. LED灯分别按2Hz,1Hz和0.5Hz三种不同频率闪动,各持续10s。

3. 在LED灯开始和停止闪烁时蜂鸣器分别鸣响1次。

4. 利用单片机内部定时器定时,要求采用中断方式。

提高要求:使用按键(KINT)控制LED灯闪烁模式的切换。

二、设计思路C8051F310单片机片上晶振为24.5MHz,采用8分频后为3.0625MHz ,输入时钟信号为48个机器周期,所以T1定时器采用定时方式1,单次定时最长可以达到的时间为1.027s,可以满足0.5Hz是的定时要求。

基础部分:给TMOD赋值10H,即选用T1定时器采用定时方式1,三种频率对应的半周期时间为0.25s、0.5s、1s。

计算得需给TH1和TL1为C1H、B1H;83H、63H;06H、C6H。

要使闪烁持续10s,三种模式需要各循环40、20、10次。

用LOOP3:MOV C,PSW.5;PSW.5为标志位,进定时器中断后置一JNC LOOP3代替踏步程序等待中断,以便中断完后回到主程序继续向下执行。

为了减少代码长度,可以采用循环结构,循环主题中,将R1、R2分别赋给TH1、TL1,R7为循环次数(用DJNZ语句实现);定时中断里,重新给TH1、TL1赋值时同理。

这样,循环时只要把定时时间和循环次数赋给R1、R2、R7即可,达到减少代码长度的效果。

蜂鸣器也采用T1定时方式1,定时一秒。

提高部分:采用外部中断0,下降沿触发。

外部中断程序里置标志位PSW.1和R0,PSW.5用于判断执行完一种模式后,是否跳出循环结束。

arduino的led交通灯单片机编程与应用实验

Arduino LED交通灯单片机编程与应用实验的实际应用情况1. 应用背景交通灯是城市道路上的重要交通管理设施,用于控制汽车、行人和自行车等交通参与者的行进和停留。

传统的交通灯采用机械和电气控制方式,有一定的局限性。

而利用Arduino单片机进行交通灯的控制,可以提供更加灵活、智能化的交通管理方案。

目前,世界各地的城市都在不断推进智能交通的建设,以提高道路的流量和安全性。

在这种背景下,Arduino LED交通灯单片机编程与应用实验成为了一个重要的研究和实践领域。

本文将详细描述该实验的实际应用情况,包括应用背景、应用过程和应用效果等。

2. 应用过程2.1 硬件配置在进行Arduino LED交通灯单片机编程与应用实验之前,需要准备以下硬件设备:•Arduino开发板•三个LED灯,分别用红、黄、绿三种颜色表示交通灯的状态•220欧姆电阻,用于限流•连接线,用于连接电阻、LED和Arduino开发板将LED灯连接到Arduino开发板的IO口上,红色LED连接到数字引脚13,黄色LED连接到数字引脚12,绿色LED连接到数字引脚11。

此外,还需要将220欧姆电阻连接到每个LED的长脚,并将电阻的另一端连接到Arduino的GND引脚上。

2.2 软件编程使用Arduino开发环境进行编程,编写程序实现交通灯的自动控制。

编程过程主要包括以下步骤:2.2.1 引入必要的库#include <Arduino.h>2.2.2 定义IO口const int redPin = 13;const int yellowPin = 12;const int greenPin = 11;2.2.3 初始化IO口void setup() {pinMode(redPin, OUTPUT);pinMode(yellowPin, OUTPUT);pinMode(greenPin, OUTPUT);}2.2.4 控制交通灯的状态void loop() {digitalWrite(redPin, HIGH);delay(5000); // 红灯亮5秒digitalWrite(redPin, LOW);digitalWrite(greenPin, HIGH);delay(5000); // 绿灯亮5秒digitalWrite(greenPin, LOW);digitalWrite(yellowPin, HIGH);delay(2000); // 黄灯亮2秒digitalWrite(yellowPin, LOW);}2.3 实际应用效果经过上述硬件配置和软件编程后,完成了Arduino LED交通灯单片机编程与应用实验。
