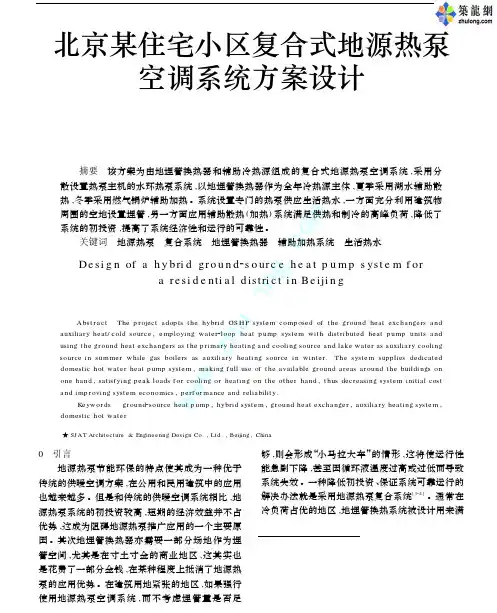

北京某住宅小区复合式地源热泵空调系统方案设计
北京某住宅小区复合式地源热泵空调系统方案设计北京世纪安泰建筑工程设计有限公司 刘 珣☆山东建筑大学 刁乃仁加拿大L VC 国际投资集团 魏建军北京世纪安泰建筑工程设计有限公司 陈芳芳 高文博摘要 该方案为由地埋管换热器和辅助冷热源组成的复合式地源热泵空调系统,采用分散设置热泵主机的水环热泵系统,以地埋管换热器作为全年冷热源主体,夏季采用湖水辅助散热,冬季采用燃气锅炉辅助加热。
系统设置专门的热泵供应生活热水,一方面充分利用建筑物周围的空地设置埋管,另一方面应用辅助散热(加热)系统满足供热和制冷的高峰负荷,降低了系统的初投资,提高了系统经济性和运行的可靠性。
关键词 地源热泵 复合系统 地埋管换热器 辅助加热系统 生活热水De si g n of a h y bri d gr o u n d 2s o ur c e h e a t p u m p s yst e m f ora r e si d e nti a l distri c t i n B e iji n gB y L i u X un ★,Di ao N ai ren ,W ei J i anj un ,Chen Fang f ang and Gao W enboAbst r a ct The p roject adop ts t he hybrid GS HP syste m comp osed of t he ground heat excha ngers a nd auxiliary heat/cold source ,e mploying water 2loop heat p ump syste m wit h dist ributed heat p ump units a nd using t he ground heat excha ngers as t he p rimary heating and cooling source a nd lake water as auxiliary cooling source in summer w hile gas boilers as auxiliary heating source in winter.The system supplies dedicateddomestic hot water heat p ump syste m ,ma king f ull use of t he available ground areas around t he buildings on one hand ,satisf ying peak loads f or cooling or heating on t he ot her hand ,t hus decreasing syste m initial cost a nd imp roving syste m economics ,perf or ma nce and reliability.Keywor ds ground 2source heat p ump ,hybrid syste m ,ground heat excha nger ,auxiliary heating syste m ,domestic hot water★SJ AT Architecture &Engineering Design Co.,Ltd.,Beijing ,China0 引言地源热泵节能环保的特点使其成为一种优于传统的供暖空调方案,在公用和民用建筑中的应用也越来越多。
水源热泵+冰蓄冷复合型中央空调系统的运行分析
水源热泵＋冰蓄冷复合型中央空调系统的运行分析一、引言·水源热泵＋冰蓄冷复合型中央空调系统介绍·研究的意义和目的二、系统原理和工作流程·水源热泵系统原理和工作流程·冰蓄冷系统原理和工作流程·水源热泵＋冰蓄冷复合型中央空调系统原理和工作流程三、系统特点和优势·节能、环保、稳定性好·运行成本低、适用性广·舒适性好、控制方便四、运行分析和实验结果·设备参数、运行数据、能耗分析·性能优点、适用性分析、经济效益评估·实验数据分析五、应用前景和展望·推广前景分析·未来发展方向展望总结：水源热泵＋冰蓄冷复合型中央空调系统成为中央空调领域的热点，其成熟的技术和稳定的运行具有广阔的市场前景和发展潜力。
引言：随着人类对舒适生活的需求不断提高，对于中央空调系统的要求也在不断提升。
传统的中央空调系统常常存在着能耗高、环境污染等问题，给人们的生活带来不便与影响。
因此，急需一个新型的中央空调系统，以解决传统空调系统存在的问题。
水源热泵＋冰蓄冷复合型中央空调系统，就是为解决这些问题而应运而生的新型系统。
水源热泵＋冰蓄冷复合型中央空调系统介绍：水源热泵＋冰蓄冷复合型中央空调系统是一种以地下水或水库湖泊为热源、以冰蓄冷为储能手段，采用高效、环保的中央空调系统。
它通过运用数学模型对气象数据和室内外空调温度变化情况进行分析和预测，根据预测结果，实现多种方式的冷热能源供应和管路的自动切换，从而达到节能、舒适、环保的效果。
该系统运行过程中，产生的零排放二氧化碳完全符合环保要求。
研究的意义和目的：节约能源、减少环境污染、保护生态环境是当今社会的共同意愿。
而水源热泵＋冰蓄冷复合型中央空调系统具有很好的环保性和能源利用效率，能够满足人们对舒适生活的需求，而且技术日趋成熟，应用范围越来越广泛。
因此，有必要对其进行深入的研究和探讨，以推动其在市场中更好的发展和应用。

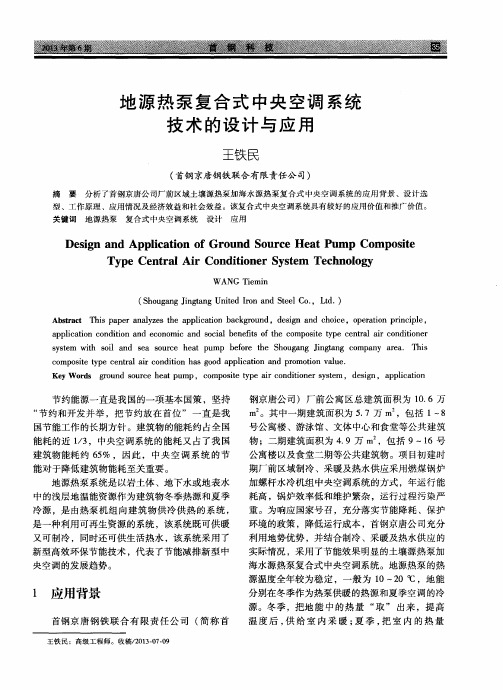

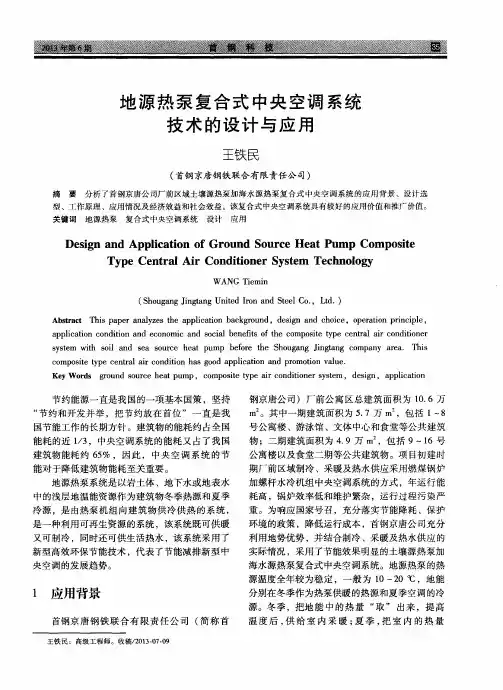

地源热泵复合式中央空调系统技术的设计与应用
王铁民 ：高级 工程 师。收稿／ ２ ０ １ ３ — ０ ７ ． ０ ９
分别在冬季作为热泵供暖的热源和夏季空调的冷 源。冬季 ，把地 能 中的热 量 “ 取 ” 出来 ，提高
温度后 ， 供 给室 内采 暖 ； 夏季 ， 把 室 内 的 热 量
“ 取 ” 出来 ，释放 到地 下 去 ，从 而使 该 系统 实 现 既可 供热 又可 制冷 的高效 节能 系统 。它 与传统 的 中央空调 系统 相 比具 有热 效率 高 、管 道 占用空 间 小 、节能 、高 效 、节 省 建 筑 空 间 ，便 于 运 行 管 理 、绿色 、环 保和无 污染 等特 点 。
重 。为 响应 国家 号 召 ，充 分落 实节 能降耗 、保 护 环境 的政 策 ，降低 运行 成本 ，首钢 京唐公 司充分 利用 地 势优势 ，并 结合 制 冷 、采暖及 热水 供 应 的 实 际情 况 ，采 用 了节能 效果 明显 的 土壤源 热 泵加 海水 源热 泵复 合式 中央空调 系统 。地 源热 泵 的热
Ｋｅ ｙ Ｗｏ ｒ ｄ ｓ ｇ ｒ ｏ ｕ ｎ ｄ ｓ ｏ ｕ ｒ ｃ ｅ ｈ ｅ ａ ｔ ｐ ｕ ｍｐ， ｃ ｏ ｍｐｏ ｓ ｉ ｔ ｅ ｔ ｙ ｐ ｅ ａ ｉ ｒ ｃ ｏ ｎ ｄ ｉ ｔ ｉ ｏ ｎｅ ｒ ｓ ｙ ｓ ｔ ｅ ｍ ， ｄｅ ｓ ｉ ｇ ｎ， ａ ｐ ｐ ｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ
ห้องสมุดไป่ตู้
钢京唐 公 司 ） 厂前 公 寓 区 总建 筑 面 积为 １ ０ ． ６万 ｍ 。其 中一期建 筑 面积 为 ５ ． ７万 ｍ ，包括 １～ ８
地源热泵技术讲解
地源热泵技术讲解【热泵概念】热泵是一种能从自然界的空气、水或土壤中获取低品位热能，经过电力做功，输出可用的高品位热能的设备，可以把消耗的高品位电能转换为3倍甚至3倍以上的热能，是一种高效供能技术。
热泵技术在空调领域的应用可分为空气源热泵、水源热泵以及地源热泵三类。
｛备注｝空调概念：空调即空气调节器(room air conditioner)，挂式空调是一种用于给空间区域〔一般为密闭〕提供处理空气温度变化的机组。
它的功能是对房间〔或封闭空间、区域〕内空气的温度、湿度、洁净度和空气流速等参数进行调节，以满足人体舒适或工艺过程的要求。
【地源热泵概念】地源热泵(也称地热泵)是利用地下常温土壤和地下水相对稳定的特性，通过深埋于建筑物周围的管路系统或地下水，采用热泵原理，通过少量的高位电能输入，实现低位热能向高位热能转移与建筑物完成热交换的一种技术。
地源热泵空调系统主要分为三个部分：室外地能换热系统、水源热泵机组系统和室内采暖空调末端系统。
其中水源热泵机组主要有两种形式：水-水型机组或水-空气型机组。
三个系统之间靠水或空气换热介质进行热量的传递，水源热泵与地能之间换热介质为水，与建筑物采暖空调末端换热介质可以是水或空气。
【地源热泵工作原理】冬季，热泵机组从地源〔浅层水体或岩土体〕中吸收热量，向建筑物供暖；夏季，热泵机组从室内吸收热量并转移释放到地源中，实现建筑物空调制冷。
根据地热交换系统形式的不同，地源热泵系统分为地下水地源热泵系统和地表水地源热泵系统和地埋管地源热泵系统。
【地源热泵技术原理】地源热泵是一种利用地下浅层地热资源既能供热又能制冷的高效节能环保型空调系统。
地源热泵通过输入少量的高品位能源〔电能〕，即可实现能量从低温热源向高温热源的转移。
在冬季，把土壤中的热量“取”出来，提高温度后供应室内用于采暖；在夏季，把室内的热量“取”出来释放到土壤中去。
【地源热泵技术特点】环保：使用电力，没有燃烧过程，对周围环境无污染排放；不需使用冷却塔，没有外挂机，不直接向周围大气环境排热，没有热岛效应，没有噪音；不抽取地下水，不破坏地下水资源。
地源热泵系统
11
地源热泵系统工程技术规范
一、意义和必要性
（1）南方对供热制冷的需求特点
生 活 热 水 南 方 气 候 潮 湿 、 冬 季 气 温 变 化 大 （ 经 常 在 10℃-20℃间变化）、夏季炎热，因此，洗澡用的生活热水 成为南方人的生活必须 ； 夏季空调制冷 南方夏季炎热，制冷空调已成为城市家庭 和办公的基本设施 ； 冬季采暖 16℃是人体对寒冷忍受程度的一个界限，南方 冬季绝大多数地方的气温都会降至16℃以下。
◆ 4、调试调节：需要熟悉手动控制、自动控 制，熟悉水暖空调制冷等系统与设备、控制、 管道间的协调调试配合，调试与调节是检验 此工程是否达到设计要求的关键，决定此工 程能否达到节能设计要求的关键；
40
地源热泵系统工程技术规范
一、空调介绍 （一）、 空调系统组成 1、空调系统组成 （1）、能源交换系统介质如空气与水等； （2）、冷热源主机—热泵与单冷和热源、主机房； （3）、连接管道-----水管或冷媒管； （4）、室内部分； （5）、辅助：蓄冷热设备、辅助冷热源； （6）、控制系统；
25
地源热泵系统工程技术规范
三、不同建筑类型冷热需求情况分析
（1）对需同时供冷和供热水的酒店、或 以供热水为主的学生公寓（民用住宅）和 短时供冷的食堂（餐厅）
◆夏季采用供冷的冷凝热制热水，制热水不 耗电能，实现冷热联供，能效比1：7； ◆冬季制热水时热泵的低温热源为土壤源。
26
地源热泵系统工程技术规范
23
地源热泵空调节能减排经济效益
地源热泵空调节能减排的经济效益摘?要：地源热泵中央空调系统是利用浅层地温能为室内活动场所提供冷热源的清洁节能新型中央空调系统。
该空调系统与传统中央空调系统利用水冷或者风冷螺杆机搭配锅炉的方式相比较，大大节省了能源的消耗。
本文通过一个成都地区实例项目分析比较，以证明地源热泵空调系统通过节能所产生的经济效益十分显著，在运行费用上与传统中央空调相比优势明显。
地源热泵中央空调系统将在未来的节能减排工作中发挥更大作用。
关键词：地源热泵?水源热泵空调?传统中央空调?运行费用?节能减排中图分类号：tu833.3 文献标识码：a 文章编号：1674-098x（2012）10（a）-0049-02地源热泵系统是以岩土体、地下水或地表水中的浅层地温能资源作为建筑物冬季热源和夏季冷源，由热泵机组向建筑物供冷供热的系统，是一种利用可再生资源、既可供暖又可制冷、能够“节能减排”的新型中央空调系统。
该系统由水源热泵机组、浅层地温能热交换系统、建筑物内部中央空调系统组成[1]。
地源热泵技术具有明显减排温室气体的特点。
由于地源热泵供暖70%以上的能源来自于土壤中的能量，30%以下的能源来源于电能，所以用它替代冬季采暖锅炉，至少可减排温室气体70%以上。
另外，地源热泵技术利用的能源是常温土壤或水中的低位能量，并不需要特殊的地热田或地下热水。
它只要有足够进行热交换的浅层土壤就可满足地源热泵所要求的技术条件，同时它不消耗也不污染地下水。
并且，地源热泵空调具有高效节能，运行费用低的特点。
在供暖时，地源热泵技术可将土壤中的能量“搬运”至室内，其能量70%以上来自土壤，制热系数高达5.0，而锅炉仅为0.7～0.9，可比锅炉节省70%以上的能源和40%～60%的运行费用；制冷时要比普通空调节能40～50%，运行费用降低40%以上。
本文将以成都地区某2万m2商业办公楼项目为例，分析对比水源热泵空调与传统中央空调（水冷螺杆式机+燃气锅炉）的节能减排经济效益。
地源热泵基础知识
地源热泵基础知识一、地源热泵系统原理地源热泵是利用地下浅层地热资源的低品位能源, 通过热泵技术获取可供空调使用的冷热水的空调系统。
地源热泵是一个广泛的概念, 根据地热的利用方式, 分为水源热泵和土壤源热泵。
二者不同之处是: 水源热泵直接利用水作为热源, 土壤源热泵需要通过换热器从土壤中获取能量。
地源热泵空调系统通常由地源热泵机组、地热能换热系统、建筑物内系统组成。
地源热泵机组与常用的水冷式冷水机组的工作原理基本相同, 仅水源部分的温度有所差别。
此外, 地源热泵冷热工况的转换, 一般是通过机组以外管道阀门的切换来实现的。
地埋管换热器是地源热泵的重要组成部分。
垂直地埋管方式, 是在垂直钻孔内埋置U型换热管道, 然后由水平管将U型管并联成系统, 水从管道内流过并与土壤换热。
垂直地埋管方式的主要特点是运行比较稳定和可靠。
还有一种是水平地埋管方式。
二、地源热泵系统工作原理地源热泵技术是利用浅层常温土壤或地下水的能量作为能源的新型热泵技术。
该技术可以同时供暖和制冷, 并且能够提供生活热水。
利用水与地能（地下水、土壤或地表水）进行冷热交换来作为水源热泵的冷热源, 冬季把地能中的热量“取”出来, 供给室内采暖, 此时地能为“热源”；夏季把室内热量取出来, 释放到地下水、土壤或地表水中, 此时地能为“冷源”。
地源热泵系统冬季代替锅炉从土壤中取出热量, 以３０～４０℃左右的热风向建筑物供暖, 夏季代替普通空调向土壤排热, 以１０～１７℃左右的冷风形式给建筑物制冷。
地源热泵技术节能效果显著, 消耗１ｋＷ的能量, 用户可以得到４ｋＷ以上的热量或冷量。
它不向外界排放任何废气、废水、废渣, 是一种的理想的“绿色技术”。
从能源角度来说, 它是一种用之不尽的可再生能源。
三、地源热泵的分类及其各自特点地源热泵在国内也被称为地热泵。
根据利用地热源的种类和方式不同可以分为以下３类: 土壤源热泵或称土壤耦合热泵（GCHP）、地下水热泵（GWHP）、地表水热泵（SWHP）。
2022-2023年公用设备工程师《专业知识(暖通空调专业)》预测试题13(答案解析)
2022-2023年公用设备工程师《专业知识（暖通空调专业）》预测试题（答案解析）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第壹卷一.综合考点题库(共50题)1.某办公建筑采用风机盘管十新风的集中空气调节系统，冷源为离心式冷水机组，夏季室内设计温度t=26℃，冷水供／回水设计温度为12/17℃，下列哪几项说法是错误的？A.选用冷水供／回水温度为7/12℃的机组，在设备中表明供／回水设计温度为12/17℃的要求B.采用常规风机盘管，同等风量，同等水量，同等阻力条件下，其传热系数保持不变C.采用常规风机盘管，同等风量条件下，其输出冷量保持不变D.同等冷量条件下，冷水供／回设计温度为12/17℃的系统较7/12℃的系统，所需水泵功率明显下降正确答案：C、D 本题解析：设计冷水供回水温差保持不变时，水流量不变，但供回水温度提高，传热系数不变。
但水量不同时，输出冷量将不同。
2.对现有一级泵空调水系统进行节能改造，增加变频调节功能，下列说法中错误的是( )。
A.多台相同型号的水泵并联运行时，只要一台水泵加变频器即可B.增加变频功能可能造成空调水系统的水力失调C.末端装置应设置温控阀D.仍需设置旁通管和压差控制装置正确答案：A本题解析：多台相同型号的水泵并联运行时，一台水泵变频调节容易出现不同水泵参数不匹配的问题。
3.卫生器具给水配件承受的最大工作压力( )。
A.不宜大于0.6MPaB.不宜大于0.55MPaC.不宜大于0.45MPaD.小于等于0.6MPa正确答案：D本题解析：卫生器具给水配件承受的最大工作压力，不得大于0.6MPa。
4.下列哪一级别的洁净室可设计散热器供暖系统？( )A.5级以上B.6～7级C.8～9级D.都不是正确答案：C本题解析：暂无解析5.计算自动喷水灭火系统的设计流量时，应注意的是( )。
A.保证任意作用面积内的平均喷水强度不低于规范中的规定值B.设置货架内喷头的仓库，顶板下喷头与货架内喷头应分别计算设计流量，并按其设计流量之和确定系统的设计流量C.一层以上的机械式立体汽车库、复式汽车库可暂按每增加一层增加2个开放喷头数确定系统设计流量D.最不利点处作用面积内任意4只喷头围合范围内的平均喷水强度，轻、中危险级不应低于规定值的80%正确答案：A、B、C本题解析：暂无解析6.关于地板送风空调方案的说法中，不正确的是( )。
议建筑暖通空调技术的节能
议建筑暖通空调技术的节能摘要：暖通空调系统的节能在建筑节能中占有重要地位，它不仅关系到人民的健康、安全、日常生活及幸福指数，而且还事关国家的能源安全、资源消耗以及环境污染，是涉及国计民生及经济可持续发展的重要行业。
本文阐述了暖通空调节能的重要性，探讨了建筑暖通空调技术的节能。
关键词：建筑；暖通空调；技术；节能中图分类号：te08 文献标识码：a 文章编号：随着建筑业的不断发展，暖通空调系统节能应该引起设计人员足够的重视。
暖通空调系统的节能在建筑节能中占有重要地位，它不仅关系到人民的健康、安全、日常生活及幸福指数，而且还事关国家的能源安全、资源消耗以及环境污染，是涉及国计民生及经济可持续发展的重要行业。
因此，我们需要对暖通空调系统节能技术的研究开发和运用，在各个环节重视系统节能措施的设计，大力开发推广新的节能技术，充分发挥对国民经济的发展、人民生活水平提高的促进保障功能。
一、暖通空调节能的重要性随着社会的发展，建筑能耗在总能耗中所占的比例越来越大，而在建筑能耗里，用于暖通空调的能耗又占建筑能耗的30%- 50%，且在逐年上升。
随着人均建筑面积的不断增大，暖通空调系统的广泛应用，用于暖通空调系统的能耗将进一步增大。
这势必会使能源供求矛盾进一步激化。
另一方面，现有的暖通空调系统所使用的能源基本上是高品位的不可再生能源，其中电能占了绝对比例。
对这些能源的大量使用，使得地球资源日益匮乏，同时也带来严重的环境问题，如在我国的一些地区出现了酸雨、飘尘问题呈日益严重之势，对生态环境和可持续发展带来了很大影响。
在最热的夏天，如果对暖通空调系统采取节能措施，不仅可以大大缓解电力紧张状况，同时，对于降低不可再生能源的消耗、保护生态环境、维持可持续发展等都有着重要的意义。
根据暖通空调行业的研究成果，现有空调系统的能耗是惊人的，如果采用节能技术，现有空调系统节能20%- 50%完全可能。
二、建筑暖通空调技术的节能1、精心设计暖通空调系统，使其在高效经济的状况下运行。
2021年暖通空调专业试卷和答案(20)
2021年暖通空调专业试卷和答案（20）一、单选题(共35题)1.民用建筑供暖系统适宜采用下列哪种热媒？()A：低压蒸汽B：高压蒸汽C：温度不超超过100℃的热水D：温度不超过85℃的热水【答案】：D【解析】：2.热风供暖房间长50m，宽30m，高10m，采用平行送风方式，在房间一侧墙上布置的射流数量应是()。
A：1股B：2股C：3股D：无法确定【答案】：A【解析】：3.有关除尘器效率、阻力的变化规律的关系，下列哪一项是错误的？()A：除尘器的全效率越大，其穿透率就越小B：旋风除尘器的效率随粉尘的分割粒径增大而提高C：袋式除尘器的阻力随处理风量的增加而增大D：粉尘的比电阻过大或过小，都会降低电除尘器的效率【答案】：B【解析】：4.对制冷剂直接膨胀式空气冷却器的蒸发温度，下列说法正确的是()。
A：应比空气出口温度至少低5℃B：应比空气出口温度至少低3℃C：应比空气出口温度至少低2℃D：应比空气出口温度至少低3.5℃【答案】：D【解析】：5.一个正在运行的水冷螺杆式冷水机组制冷系统，发现系统制冷出力不足，达不到设计要求。
经观察冷水机组蒸发压力正常，冷凝压力过高。
下列哪一项不会造成制冷出力不足？A：冷却水量不足或冷却塔风机转速下降B：换热系统换热管表面污垢增多C：冷却水进口水温过高D：冷却水水泵未采用变频调速【答案】：D【解析】：选项D为节能措施，不采用不会造成故障。
6.目前在洁净技术中常用的大气尘浓度表示方法，正确的应是下列哪一项？A：沉降浓度B：计数浓度C：计重浓度D：以上三种方法都常用【答案】：B【解析】：7.风机盘管宜按机组额定风量的比例设置高、中、低三挡风量，下列哪一项符合现行国家标准？()A：1：0.75：0.5B：1：0.75：0.45C：1：0.6：0.4D：1：0.5：0.3【答案】：A【解析】：8.地源热泵系统作为一种利用可再生能源的空调冷热源系统，有多种形式。
试问下列哪个系统不属于地源热泵系统范畴？A：地埋管热泵系统B：地下水热泵系统C：江水源热泵系统D：水环热泵系统【答案】：D【解析】：《地源热泵系统工程技术规范(2009版)》GB50366-2005第2.0.1条。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一种利用地下水预处理新风的复合式地源热泵空调系统
作者：杜志成孙彦梅
来源：《科技创新导报》2012年第11期
摘要:随着社会经济的不断发展,科学技术水平的不断提高,一些传统的老旧的装置设备已经不能满足社会生产生活的需要,可利用的资源也在不断地减少,为了能后节约能源,人们的创新意识和节能意识不断地增强,研究人员正努力研究和探索一种新型的能够利用地下水预处理新风
的复合式地源热泵空调系统,这种新型的利用地下水预处理新风的复合式地源热泵空调系统在
环境保护以及能源消耗上都显著的提高。
本文对这种复合式地源热泵空调系统进行了一些分析和研究。
关键词:地下水预处理新风比复合式地源热泵空调系统
中图分类号:TV7 文献标识码:A 文章编号:1674-098X(2012)04(b)-0024-01
1 复合式地源热泵空调系统的工作原理
新型的复合式地源热泵空调系统是由地下水地源热泵空调系统以及地下预处理新风系统向结合而成的,该系统的工作原理如下图,该系统主要是由空气处理机组、热泵机组、地下水循环系统以及热冷水循环系统构成。
此系统需要对实现地下水对新风预处理的新风换热器进行设置,这样就使得地下水储存的冷能和热能直接用在负责承担外部新风的显热负荷和一部分的潜热负荷,负责承担内部空调的负荷以及新风的部分潜热负荷由热泵机组来完成。
这样地下水首先经
过新风换热器进行换热处理,之后再进到热泵机组进行换热,这样就可以把地下水的储存能量进行循环利用,能够大量减少热泵机组的耗电量,对低品位地下水能量的充分有效利用从而节省高品位的电能。
在提供冷能的工作情况下,新风换热器中的外部新风被地下水冷却,而绝大多数外部新风的冷负荷被新风换热气所承担,从而使得表面式换热器的新风负荷明显的下降。
在提供
热量的工作情况中,外部的新风首先被地下水进行预热,这样就使得表面换热器承担的热负荷明显降低。
但是这里需要注意的是,在抽水井中抽出的地下水要先进行过滤和除沙才能进入到换
热器中,在回水的时候要进行回灌操作。
2 新型复合式地源热泵空调系统工作效果分析
为了对新型复合式地源热泵空调系统的节能效果和工作特点做出正确的评价,所以在给定相同的对比参数的条件下对于新型的复合式地源热泵空调系统和传统的复合式地源热泵空调系统两种系统的循环特点以及能源的消耗进行了比较并做出分析,在某一个地区其设定的对比参
数为:(1)在夏季室外温度为35.9℃,其相对的湿度为75%。
(2)室内的空气温度为27℃,相对湿度为50%。
(3)地下水提供水的温度为16℃,地下水回水的温度在25℃以下。
(4)表面式换热器提供冷
水的温度是零上七度,其回水的温度为12℃。
(5)建筑室内的冷负荷为70kw。
(6)压缩机的工作效率为0.75,电机的工作效率为0.8。
(7)在新风比例相同的情况下,传统的以及新型的地源热泵空调系统的地下水流量大致相同,地下水的流量只随着新风比例的变化而变化。
下面的图表给出了新型的复合式地源热泵空调系统中的总冷负荷、地下水直接承担的冷负荷、新风冷负荷和地下水的温度差随着新风比例的变化之间的关系。
3 新型复合式地源热泵空调系统的优点
这种新型的复合式地源热泵空调系统可以直接地应用地下会储存的能量对空气进行处理,这样就实现了低品位地下水热能的高效利用。
新型的复合式地源热泵空调系统主要受新风比例的影响,其比例越大,新型复合式地源热泵空调系统的节能效果就越明显。
这种新型的利用地下水预处理新风的复合式地源热泵空调系统十分适合空间大,而且其新风量占据总比例较大的一些场合。
在地下水的使用流量相同的时候,新型的利用地下水预处理新风的复合式地源热泵空调系统相对于传统的系统对地下水回水温度的降低有更加明显的效果。
4 结语
随着经济的不断发展以及科学技术水平的提升,这种利用地下水预处理新风的复合式地源热泵空调系统将会得到广泛的使用,其对节约能源以及环境保护将会有更加明显的效果,传统的地源热泵空调系统将会被取代,新型的复合式地源热泵空调系统也会更加完善。
参考文献
[1] 陈正顺,余跃进,张勇,王晏平.辅助散热对地源热泵地埋管换热器换热效果改善的分析[J].流体机械,2009(9).
[2] 刘文学,唐志伟,魏加项,张宏宇,马重芳.地源热泵间歇制热运行的试验研究[J].可再生能源,2008(1).。
