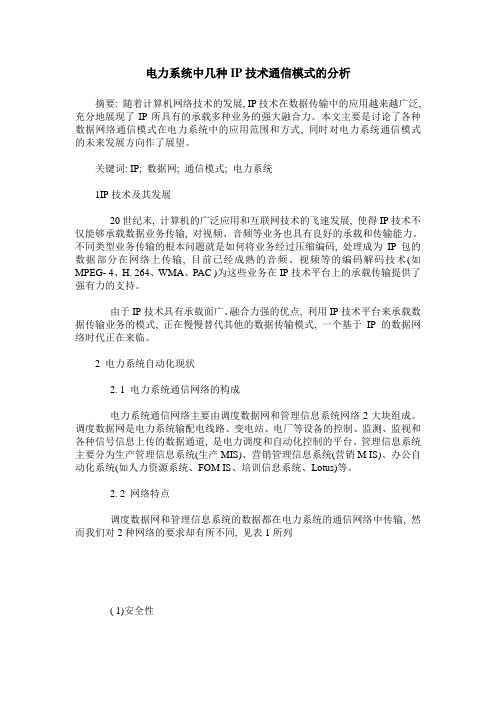

电力系统中几种IP技术通信模式的分析
电力系统中几种IP技术通信模式的分析摘要: 随着计算机网络技术的发展, IP技术在数据传输中的应用越来越广泛, 充分地展现了IP所具有的承载多种业务的强大融合力。
本文主要是讨论了各种数据网络通信模式在电力系统中的应用范围和方式, 同时对电力系统通信模式的未来发展方向作了展望。
关键词: IP; 数据网; 通信模式; 电力系统1IP技术及其发展20世纪末, 计算机的广泛应用和互联网技术的飞速发展, 使得IP技术不仅能够承载数据业务传输, 对视频、音频等业务也具有良好的承载和传输能力。
不同类型业务传输的根本问题就是如何将业务经过压缩编码, 处理成为IP 包的数据部分在网络上传输, 目前已经成熟的音频、视频等的编码解码技术(如MPEG- 4、H. 264、WMA、PAC )为这些业务在IP技术平台上的承载传输提供了强有力的支持。
由于IP技术具有承载面广、融合力强的优点, 利用IP技术平台来承载数据传输业务的模式, 正在慢慢替代其他的数据传输模式, 一个基于IP的数据网络时代正在来临。
2 电力系统自动化现状2. 1 电力系统通信网络的构成电力系统通信网络主要由调度数据网和管理信息系统网络2大块组成。
调度数据网是电力系统输配电线路、变电站、电厂等设备的控制、监测、监视和各种信号信息上传的数据通道, 是电力调度和自动化控制的平台。
管理信息系统主要分为生产管理信息系统(生产MIS)、营销管理信息系统(营销M IS)、办公自动化系统(如人力资源系统、FOM IS、培训信息系统、Lotus)等。
2. 2 网络特点调度数据网和管理信息系统的数据都在电力系统的通信网络中传输, 然而我们对2种网络的要求却有所不同, 见表1所列( 1)安全性调度数据网(以下简称调度网)由于承载电网调度数据而必须具有很高的安全性。
为非调度人员了解设备生产情况的W eb Sever必须与调度数据库服务器之间采用物理隔离, 在调度数据库服务器上, 采用单向迁移技术保证两级不同安全等级的网络分隔, 从而保证变电站设备不会因为服务器系统被篡改而误动。
电力通信网IPv6_过渡技术研究
Science and Technology & Innovation｜科技与创新2024年第08期DOI：10.15913/ki.kjycx.2024.08.026电力通信网IPv6过渡技术研究李玉芬，张永安（国网张掖供电公司数字化通信部，甘肃张掖734000）摘要：IPv6作为下一代网络技术，可以有效解决IPv4网络中地址不足、协议缺陷、不安全等一系列问题。
目前，各个国家都在加快IPv6网络的部署建设，中国也通过CNGI工程积极参与IPv6的研究建设。
但是，直接跳过IPv4建设IPv6网络，并不是一件现实的事，因此，在IPv4向IPv6网络过渡的过程中，提出了双栈技术、隧道技术、NAT-PT（Network Address Translation - Protocol Translation，附带协议转换的网络地址端口转换）技术和6PE（IPv6 Provider Edge）技术与6VPE（IPv6 VPN Provider Edge）技术等多种过渡技术。
在这些过渡技术的基础上，提出了一种电力通信网由IPv4向IPv6网络过渡的实施方案和技术策略，并对过渡的前期、中期和后期网络特点及采用的技术和过渡策略进行了分析。
关键词：IPV4；IPv6；过渡技术；智能电网中图分类号：TP393.4 文献标志码：A 文章编号：2095-6835（2024）08-0095-03随着智能电网的发展部署，尤其是电力物联网的建设，各类传感器、终端设备等大量设备设施的数据都需要电力通信网进行传输，对电力通信网的承载力、可靠性都有了更高的需求。
电网中智能调度、在线输变电监测、电能质量监测、智能电表抄表、推广安装、各类新应用系统数据及信息的收集传输等新老应用系统都需要依靠电力通信网传输。
因此，随着智能电网的建设，电力通信网对IP地址的需求呈几何级增长。
传统的网络地址转换技术虽然能够解决部分IP地址不足的问题，但是不能解决根本问题。
乌鲁木齐地区电力调度数据网设计
乌鲁木齐地区电力调度数据网设计作者：张新梅来源：《科技资讯》 2012年第34期张新梅(新疆电力公司乌鲁木齐电业局调度中心新疆乌鲁木齐 830011)摘要:乌鲁木齐地区电力调度数据网采用IP over SDH技术体制,在高可靠性的光纤传输通道上建立了高带宽、高性能的数据通信网络,可满足本地区电力调度生产相关业务的数据传输需要。
本文对乌鲁木齐地区电力调度数据网的组网结构、路由策略、VPN、IP地址规划、网络安全等方面进行了详细阐述。
关键词:网络拓扑路由策略网络安全中图分类号:TM734 文献标识码:A 文章编号:1672-3791(2012)12(a)-0119-01乌鲁木齐地区电网调度自动化已建立了比较完善的能量管理系统(EMS)、调度员培训模拟(DTS)系统等,在应用层面取得了实效,但在数据传输网络化方面,仍然是局部的、不完整的和初级的。
随着电网及电网调度技术的不断发展,以及数字化变电站、智能电网建设的不断推进,电网事故信息和继电保护信息开始向数据网络转移,同时对电力信息传输通道的接入能力、高带宽、高速率等都提出了更高要求。
1 地区电力调度数据网设计原则1.1 总体原则地区调度数据网包括骨干网I、II平面地调节点和地区接入网两部分。
地区接入网分别与骨干网I、II平面地调节点连接,骨干网地调节点与省调节点连接。
根据新疆地区电力调度数据网络设计方案要求,乌鲁木齐地区接入网总体上以本地区电力调度通信传输网络为基础,基于IP over SDH技术体制,全网部署MPLS/VPN,各相关业务按照安全分区原则接入相应VPN。
1.2 技术原则地区电力调度数据网的承载业务的属性决定了网络建设的可靠性、实时性方面的相应要求。
1.2.1 N-1的可靠性原则为保证可靠性,在网络拓扑设计中遵循N-1的电路可靠性和N-1的节点可靠性原则。
即任何1条单一电路或单一节点设备故障,不影响网络的连通性。
1.2.2 实时性为保证调度实时信息的有效传输,网络结构设计应确保网络中任意一个节点到其调度端的跳数在3～4跳之内。
ip 调查报告
IP调查报告1. 背景介绍IP（Internet Protocol）是一种用于在网络上进行数据通信的协议。
它定义了数据在网络中的传输方式和格式。
本次调查报告旨在对IP进行深入分析，探讨其发展历程、技术特点以及对网络通信的影响。
2. IP的发展历程IP协议最早是在20世纪70年代由美国国防部的研究项目ARPANET中提出的。
当时主要的目标是连接分布在全国各地的大学和研究机构，实现分布式的计算资源共享。
随着互联网的迅速发展，IP协议逐渐成为互联网通信的基础。
3. IP的工作原理IP协议使用一种唯一的标识符来标识网络中的每个设备，称为IP地址。
IP地址由32位二进制数表示，通常以IPv4或IPv6的格式展示。
IPv4是目前广泛使用的IP地址格式，而IPv6则是为了解决IPv4地址不足问题而提出的新格式。
IP协议的主要功能包括数据分组的封装和路由选择。
当数据从源设备发送到目标设备时，源设备将数据分割成多个数据包，并添加源IP地址和目标IP地址等相关信息。
这些数据包通过互联网中的路由器传输，经过一系列的中转，最终到达目标设备。
4. IP的技术特点4.1 网络层协议IP协议位于网络通信的网络层，它负责将数据包从源设备传输到目标设备。
与传输层协议（如TCP和UDP）相比，IP协议更关注网络中的路由选择和数据分组的传输。
4.2 无连接性IP协议是一种无连接的协议，意味着每个数据包都是独立传输的。
每个数据包都会单独进行路由选择和传输，不需要建立和维护长久的连接。
这种无连接性能够提升网络的灵活性和可靠性，但也增加了数据包丢失和延迟的可能性。
4.3 路由选择IP协议使用路由选择算法来确定数据包在网络中的传输路径。
路由器根据数据包中的目标IP地址，通过路由表中存储的路由信息进行选择。
路由选择算法的设计和优化对于网络通信的效率和性能至关重要。
4.4 IP地址管理IP地址的管理是互联网运行的基础。
互联网号码分配机构（IANA）负责全球IP地址的分配和管理。
电力系统ip地址规划管理信息系统介绍
IP地址资源日益紧张
网络安全问题突出
随着网络攻击和病毒的增多，网络安 全问题越来越突出，需要更加严格的 管理和防护措施。
随着网络设备的增加，IP地址资源日 益紧张，需要合理规划和分配IP地址。
目的和意义
提高管理效率
通过IP地址规划管理信息系统，可以实现对电力系统IP地址的统 一管理和分配，提高管理效率。
电力系统IP地址规划管理 信息系统介绍
• 引言 • IP地址规划管理信息系统概述 • IP地址规划管理信息系统的核心功能 • IP地址规划管理信息系统的实施与部
署
• IP地址规划管理信息系统的优势与挑 战
• 电力系统IP地址规划管理信息系统的 应用案例
01
引言
背景介绍
电力系统规模不断扩大
随着电力行业的发展，电力系统规模 不断扩大，需要更加高效和规范的管 理方式。
加强安全保障措施
为应对网络安全威胁，系统应进一步加强安全保 障措施，包括完善身份认证和访问控制机制、加 强数据传输和存储加密等，确保IP地址信息的安 全性和保密性。
优化网络拓扑管理
针对电力系统的网络拓扑特点，系统应进一步优 化网络拓扑管理功能，提供更加智能化的拓扑发 现和IP地址自动分配机制，减轻人工规划和分配 的负担。
THANKS
感谢观看
优化建议
根据测试结果，提出针对性的优化建议，提高系统性能和稳定性。
05
IP地址规划管理信息系统的优势与挑
战
系统优势分析
高效性
安全性
IP地址规划管理信息系统能够快速准确地完 成IP地址的分配、管理和查询，提高了电力 系统网络管理的效率。
系统采用严格的访问控制和数据加密技术 ，确保IP地址信息的安全性和保密性，防止 未经授权的访问和数据泄露。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中 图 分 类 号 ：ＴＰ３９３．０３１
文 献 标 志 码 ：Ｂ
文章 编 号 ：１００９—５３０６（２０１６）０４—０００９—０５
国 家 电 网公 司 为使 数 据 通信 网发 挥 整 体效 用 ， 促 进 支 撑 当前 及 未来 各 级 业务 应 用 系 统 的 承载 需 求 ，增 强数 据通 信 网 的优 质 服务水 平 ，在数 据 通信 网 优 化整 合 总体设 计 中对 网络 层次 及 网络结 构进 行 了 优 化 ，提 出了虚 拟 专用 网络 （ＶＰＮ）的部 署 要 求 和 服 务质 量 （ＱｏＳ）整 体 部 署 方 案 ，对 ＩＰ 地 址 进 行 了规 范 。但 是 ，该 ＩＰ地址 规范 只是 针对 省级 网络进 行 了 大 号段 的划 分 ，对省 内 ＩＰ地址 没 有详 细 的规划 。
ａ．数据 通信 接入 网也 分为 核心 层 、汇聚 层 、接入 层 ３个层 次 。核心 层位 于地 市公 司 和地市 第 ２汇 聚 节点 的 ２台 ＰＥ路 由器 以及 省公 司本 部 ２台 ＰＥ路 由器 ，与 ＡＳ ６４６００跨 域 。汇 聚层 位 于 县 公 司 、重 要 直属 单 位 、５００ ｋＶ 变 电站 、重 要 ２２０ ｋＶ 变 电站 、枢 纽 ６６ ｋＶ 变 电站 。接入 层 由末端 ２２０ ｋＶ 变 电站 、一 般 ６６ ｋＶ 变 电站 、供 电所 、营业 厅 、一般 直 属 单 位构 成 。
· ９ ·
２０１６年 ８月 第 ４４卷 第 ４期 （总 第 ２４５期 ）
Ａ ｕｇ．２０１６ Ｖｏ１．４４ Ｎｏ．４（Ｓｅｒ．Ｎｏ．２４５）
稳警 核 心 ／汇聚路 由器 ｑ擘 骨干 ／接 人路 由器 一 千兆光纤 直联 一 千兆以太网
图 １ 省 级 数 据 通 信 臂 干 网 网 络 架 构 不 慝 图
此外 为满 足 边界 网关 协议 （ＢＧＰ）和多 协议 标 签 交 换 （ＭＰＬＳ）ＶＰＮ 的路 由需 要 ，在 省 公 司 和省 第 ２ 汇 聚节点 设置 路 由器反 射器 （ＲＲ）设 备 ，作 为 国 网数 据 通信 骨 干 网 的 ２级 ＲＲ，负 责反 射 省 级数 据 通 信 网络 的 全球 的 （Ｇｌｏｂａ１）路 由和 业务 ＶＰＮ 路 由 ，并作 为 下辖 各 地 市 的 ＶＰＮ 业务 路 由反射 服 务 器 。省 级 数据 通信 网骨 干 网络架 构 见 图 １。 １．２ 数 据通 信接 入 网网 络架构
１ 数 据 通 信 网 网 架 结 构
１．１ 数 据通 信 骨干 网 网络架构 ａ．网络层 次划 分 。省级 数据 通信 骨 干 网分 为核
心层 、汇 聚层 、骨 干层 ３个 层次 。核 心层 位 于省公 司 和省 第 ２汇 聚节 点 的 ２台服 务 商 （Ｐ）路 由器 ，参 与 国 网公 司数 据通 信骨 干 网核心 区域 组 网 。汇 聚层位 于 省 公 司 ２台服 务 商 边 缘 （ＰＥ）路 由器 和 省 第 ２汇 聚 节 点 １台 ＰＥ路 由器 ，作为 省级 广域 网 汇聚设 备 。骨
ｂ．接入 网核 心 层 采 用 ＰＥ 路 由器 、接 人 层 采 用 交 换 机 已成 共识 ，但 汇 聚层 采 用何 种 方 式 还存 在 异 议 。汇聚层 可 以采用 路 由器 做 ＰＥ起 ＶＰＮ 功能 ，可
收 稿 日期 ：２０１６－０４—１２ 作 者 简 介 ：尤 天 晴 （１９７６），男 ，高级 工程 师 ，从 事 电 力 系统 通 信 设 计 工 作 。
电 网 公 司 对 ＩＰ地 址 进 行 了规 范 。结 合 ＩＰ地 址 的应 用 需 求 ，介 绍 了数 据 通 信 网 网架 结 构 、ＩＰ地 址 规 划 原 则 及 划 分 方
式 选 择 ，对 省 内 ＩＰ地 址 规 划 实 例 进 行 了分 析 。
关键 词 ：数 据 通 信 网 ；网架 结 构 ；ＩＰ地 址 ；规 划
干 层位 于地 市公 司 和地 市 第 ２汇 聚节 点 各 １台 ＰＥ 路 由器 ，以及省 公 司本 部 ２台 ＰＥ路 由器 ，作 为 自治 域 （ＡＳ）６４６００域 的边 界设 备 。
ｂ．网络拓 扑结 构 。省 级数 据通 信骨 干 网形成 以 省 公 司 、省 第 ２汇 聚节 点 汇 聚 层 ＰＥ 设 备 为 根 节 点 的双 星 型拓 扑结 构 。核心 Ｐ设备 与 汇 聚 ＰＥ设 备 之 间一 跳 直连 ，汇 聚 ＰＥ设 备与 骨干 ＰＥ设备 之 间一 跳 直 连 。
尤天 晴 ，叶 欣 ，初 德 龙
（中 国电力 工程顾 问集 团 东北 电力设 计 院有 限公 司，长春 １３００２１）
摘 要 ：针 对 各 省 电 力 数 据 通 信 网业 务 承 载 需 求 增 大 ，ＩＰ地 址 规 划 直 接 影 响 年 ８月 第 ４４卷 第 ４期 （总 第 ２４５期 ）
Ａ ｕｇ．２０１６ Ｖｏ１．４４ Ｎｏ．４（Ｓｅｒ．Ｎｏ．２４５）
电力 系 统 数 据 通 信 网 ＩＰ地址 规划 分 析
ＩＰ Ａｄｄｒｅｓｓ Ｐｌａｎｎｉｎｇ Ａｎａｌｙｓｉｓ ｏｆ Ｄａｔａ Ｃｏｍｍ ｕｎｉｃａｔｉｏｎ Ｎｅｔｗｏｒｋ ｉｎ Ｐｏｗｅｒ Ｓｙｓｔｅｍ
为 有效 利用 地址 空 间 ，体 现 网络 的可扩 展 性 、灵 活 性 和层次 性 ，便 于 网络 路 由聚合 ，减 小路 由表 的长 度 ，减少 对 路 由器 ＣＰＵ、内存 的 消耗 ，提 高路 由算 法 效率 ，加 快路 由变 化 的收敛 速 度 ，各 省 电力 公 司有必 要进 行 与 网络拓 扑结 构 相适应 的、更加 细化 的 ＩＰ地 址规 划 。以下 根 据数 据通 信 网的 网架结 构 ，结合 电力 系 统 ＩＰ地址 需求 ，提 出 ＩＰ地址 的规 划 原则 、划 分方 法 以及 规划 方案 ，并 辅 以规划 实例 。
