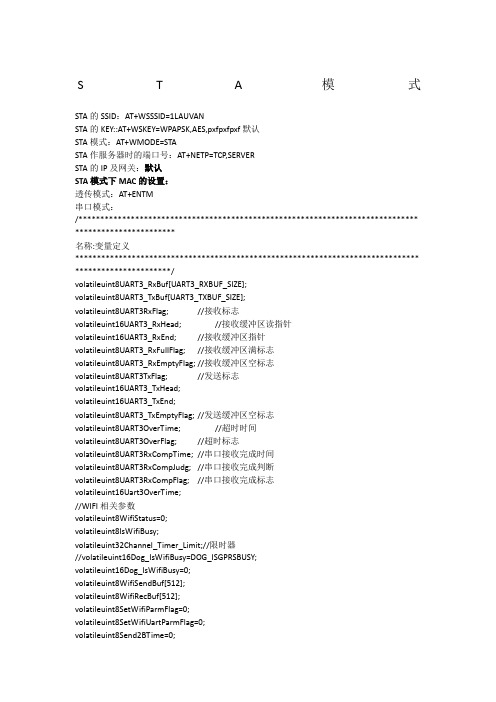

STM32F103 WIFI初始化流程STA模式

合集下载

stm32f103中文手册[9]

stm32f103中文手册一、概述stm32f103是一款基于ARM Cortex-M3内核的32位微控制器，具有高性能、低功耗和高集成度等特点。

它适用于各种工业控制、消费电子、医疗设备、通信和汽车应用等领域。

stm32f103的主要特性有：主频可达72MHz的ARM Cortex-M3内核，支持Thumb-2指令集和嵌套向量中断控制器（NVIC）64KB至128KB的闪存（Flash）和20KB的静态随机存储器（SRAM）7个定时器，包括3个16位通用定时器、1个16位高级定时器、2个基本定时器和1个系统滴答定时器2个12位模数转换器（ADC），每个ADC有16个通道，可达1Msps的采样率2个数字模拟转换器（DAC），每个DAC有1个通道，可达1Msps的转换率3个通用同步异步收发器（USART），支持同步和异步模式，以及智能卡、IrDA和调制解调器接口2个串行外设接口（SPI），支持全双工和单向模式，以及多主机和多从机模式2个I2C总线接口，支持标准模式（100Kbps）、快速模式（400Kbp s）和快速模式+（1Mbps）1个USB 2.0全速设备接口，支持12Mbps的数据传输率1个CAN总线接口，支持标准帧和扩展帧格式，以及时间触发通信模式37到51个通用输入输出端口（GPIO），可配置为推挽或开漏输出，上拉或下拉输入，或者复用为其他外设功能7到12个外部中断线，可配置为上升沿、下降沿或双边沿触发3个电源管理模式，包括运行模式、睡眠模式和停止模式内部8MHz的高速内部振荡器（HSI），可作为系统时钟或PLL时钟的输入源外部4至16MHz的高速外部振荡器（HSE），可作为系统时钟或PLL 时钟的输入源内部40kHz的低速内部振荡器（LSI），可作为看门狗定时器或自动唤醒单元的时钟源外部32.768kHz的低速外部振荡器（LSE），可作为实时时钟或校准HSI的时钟源可编程电压检测器（PVD），可监测电源电压是否低于设定阈值，并产生中断或复位信号可选的温度传感器，可测量芯片内部温度，并通过ADC读取可选的备份域，包括4KB的备份SRAM和20个备份寄存器，可在断电后保持数据调试功能，包括串行线调试（SWD）接口和串行线观察（SWO）输出stm32f103有多种封装形式和引脚数目，如LQFP48、LQFP64、LQFP 100等。

stm32f103中文手册[13]

stm32f103中文手册一、概述高性能的ARM 32位Cortex-M3CPU，主频可达72MHz，具有单周期乘法和硬件除法指令，支持嵌套向量中断控制器（NVIC）和嵌入式跟踪宏单元（ETM）。

高密度的存储器资源，包括64KB至512KB的闪存，20KB至64KB的SR AM，以及可选的2KB的备份SRAM。

丰富的外设资源，包括12个通用定时器，2个高级定时器，3个同步串行接口（SPI），2个I2C接口，5个USART接口，1个USB全速设备接口，1个CAN接口，2个DAC转换器，2个12位ADC转换器，以及多达80个G PIO引脚。

灵活的时钟控制系统，支持4种内部时钟源和4种外部时钟源，以及多种预分频器和倍频器。

低功耗模式，包括睡眠模式、停止模式和待机模式，以及电压监测和温度传感器功能。

先进的调试和编程功能，支持JTAG和SWD接口，以及串行线调试（SWV）和串行线跟踪（SWO）功能。

二、引脚定义stm32f103的引脚定义如下图所示：![stm32f103引脚图](^4^)其中：VDDA和VSSA分别为模拟电源正负极。

VDD和VSS分别为数字电源正负极。

NRST为复位引脚。

BOOT0和BOOT1为启动模式选择引脚。

PA0至PA15为端口A的16个GPIO引脚。

PB0至PB15为端口B的16个GPIO引脚。

PC0至PC15为端口C的16个GPIO引脚。

PD0至PD15为端口D的16个GPIO引脚（仅144引脚封装有）。

PE0至PE15为端口E的16个GPIO引脚（仅144引脚封装有）。

OSC_IN和OSC_OUT为外部晶振输入输出引脚。

JTMS/SWDIO、JTCK/SWCLK、JTDI、JTDO/TRACESWO、JNTRST分别为JTAG/SWD接口的5个信号线。

PB6/PB7/PB8/PB9/PB10/PB11分别可作为I2C1/I2C2接口的SCL/SDA 信号线。

PA4/PA5/PA6/PA7/PB12/PB13/PB14/PB15分别可作为SPI1/SPI2接口的NSS/SCK/MISO/MOSI信号线。

stm32f103中文手册[2]

stm32f103中文手册概述72 MHz的最大主频，1.25 DMIPS/MHz的性能64 KB到512 KB的闪存，20 KB到64 KB的SRAM7个通道的DMA控制器2个12位模数转换器（ADC），每一个ADC最多16个通道2个数字摹拟转换器（DAC）3个高级控制定时器，4个通用定时器，2个基本定时器，1个系统定时器1个USB全速设备接口2个CAN总线接口3个I2C总线接口5个USART接口，其中3个支持同步通信2个SPI总线接口1个SDIO接口51到112个GPIO引脚，支持中断和唤醒功能7到12位的LCD驱动器（仅STM32F103x8和STM32F103xB）多种低功耗模式，包括停机、待机、睡眠和住手模式多种时钟源和时钟安全系统多种复位源和复位管理系统多种保护机制，包括闪存写保护、调试访问保护、电源电压检测等引脚分配stm32f103有多种封装形式，包括LQFP64、LQFP100、LQFP144、BG A100、BGA144等。

不同封装形式的引脚分配如下图所示：![引脚分配图]存储器映射stm32f103的存储器空间为4GB，分为两部份：代码区和系统区。

代码区占用前2GB，用于存放程序代码和数据。

系统区占用后2GB，用于存放外设寄存器和系统服务。

存储器映射如下表所示：---地址范围 ---描述 ---------------0x0000 0000 0x1FFF FFFF ---代码区 -------0x2000 0000 0x2000 FFFF ---SRAM -------0x4000 0000 0x4002 3FFF ---外设寄存器 -------0x4200 0000 0x43FF FFFF ---外设位带区 -------0xE000 0000 0xE00F FFFF ---Cortex-M3系统服务 ----外设介绍ADCstm32f103有两个12位ADC，每一个ADC最多可以配置16个输入通道。

（转载）STM32F103的串口2和串口3初始化

（转载）STM32F103的串⼝2和串⼝3初始化https:///weixin_41094315/article/details/80143240 感谢原创作者,亲⾃测试初始化代码可以使⽤,稍作修改可以为⾃⼰⽤https:///weixin_41094315/article/details/102691872 这个是定时器TIM1-TIMER8最近在做⼀个⼯程要⽤到多个串⼝同时通讯的，就参考了正点原⼦的串⼝通讯例程，发现例程是USART1 串⼝1的，后⾯我想改成USART2串⼝2的，上⽹找了资料，要不是不靠谱，要不就是要积分下载。

所以后⾯⾃⼰写了⼀个可⽤程序来和⼤家分享！废话不多说！贴代码！推荐安排⼀波博主的新开源代码，此博客贴出来了⾼级定时器TIM1和TIM8，普通定时器TIM2~TIM5，低级定时器TIM6和TIM8共8个定时器的库函数初始化代码，来⽅便⽅便⼤家使⽤。

请点击这⾥ -> STM32F103定时器批量初始化代码⼲货。

本博⽂正⽂.c⽂件#include "usart2.h"void USART2_Init(u32 My_BaudRate){GPIO_InitTypeDef GPIO_InitStrue;USART_InitTypeDef USART_InitStrue;NVIC_InitTypeDef NVIC_InitStrue;// 外设使能时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2,ENABLE);USART_DeInit(USART2); //复位串⼝2 -> 可以没有// 初始化串⼝对应IO⼝ TX-PA2 RX-PA3GPIO_InitStrue.GPIO_Mode=GPIO_Mode_AF_PP;GPIO_InitStrue.GPIO_Pin=GPIO_Pin_2;GPIO_InitStrue.GPIO_Speed=GPIO_Speed_50MHz;GPIO_Init(GPIOA,&GPIO_InitStrue);GPIO_InitStrue.GPIO_Mode=GPIO_Mode_IN_FLOATING;GPIO_InitStrue.GPIO_Pin=GPIO_Pin_3;GPIO_Init(GPIOA,&GPIO_InitStrue);// 初始化串⼝模式状态USART_ART_BaudRate=My_BaudRate; // 波特率USART_ART_HardwareFlowControl=USART_HardwareFlowControl_None; // 硬件流控制USART_ART_Mode=USART_Mode_Tx|USART_Mode_Rx; // 发送接收模式都使⽤USART_ART_Parity=USART_Parity_No; // 没有奇偶校验USART_ART_StopBits=USART_StopBits_1; // ⼀位停⽌位USART_ART_WordLength=USART_WordLength_8b; // 每次发送数据宽度为8位USART_Init(USART2,&USART_InitStrue);USART_Cmd(USART2,ENABLE);//使能串⼝USART_ITConfig(USART2,USART_IT_RXNE,ENABLE);//开启接收中断// 初始化中断优先级NVIC_InitStrue.NVIC_IRQChannel=USART2_IRQn;NVIC_InitStrue.NVIC_IRQChannelCmd=ENABLE;NVIC_InitStrue.NVIC_IRQChannelPreemptionPriority=1;NVIC_InitStrue.NVIC_IRQChannelSubPriority=1;NVIC_Init(&NVIC_InitStrue);}void USART2_IRQHandler(void) // 串⼝2中断服务函数{u8 res;if(USART_GetITStatus(USART2,USART_IT_RXNE)) // 中断标志{res= USART_ReceiveData(USART2); // 串⼝2 接收USART_SendData(USART2,res); // 串⼝2 发送}}.h⽂件#ifndef __USART2_H#define __USART2_H#include "stdio.h"#include "sys.h"void USART2_Init(u32 My_BaudRate);#endif⼩伙伴们更新啦！特供串⼝3代码，亲测可⽤！顺便解决⼩伙伴提出的接收字符变接收字符串实例。
