电力载波技术
什么是电力载波技术？
电力载波通讯即PLC，是英文Power line Communication的简称。
电力载波是电力系统特有的通信方式，电力载波通讯是指利用现有电力线，通过载波方式将模拟或数字信号进行高速传输的技术。最大特点是不需要重新架设网络，只要有电线，就能进行数据传递。
但是电力线载波通讯因为有以下缺点，导致PLC主要应用－－“电力上网”未能大规模应用：
1、配电变压器对电力载波信号有阻隔作用，所以电力载波信号只能在一个配电变压器区域范围内传送；
2、三相电力线间有很大信号损失（10 dB -30dB）。通讯距离很近时，不同相间可能会收到信号。一般电力载波信号只能在单相电力线上传输；
3、不同信号藕合方式对电力载波信号损失不同，藕合方式有线-地藕合和线-中线藕合。线-地藕合方式与线-中线藕合方式相比，电力载波信号少损失十几dB，但线-地藕合方式不是所有地区电力系统都适用；
4、电力线存在本身固有的脉冲干扰。目前使用的交流电有50HZ和60HZ，其周期为20ms和16.7ms，在每一交流周期中，出现两次峰值，两次峰值会带来两次脉冲干扰，即电力线上有固定的100HZ或120HZ脉冲干扰，干扰时间约2ms，因次干扰必须加以处理。有一种利用波形过0点的短时间内进行数据传输的方法，但由于过0点时间短，实际应用与交流波形同步不好控制，现代通讯数据帧又比较长，所以难以应用；
5、电力线对载波信号造成高削减。当电力线上负荷很重时，线路阻抗可达1欧姆以下，造成对载波信号的高削减。实际应用中，当电力线空载时，点对点载波信号可传输到几公里。但当电力线上负荷很重时，只能传输几十米。
虽然技术问题随着时间的发展，最终都能被解决和克服，但是从目前国内宽带网建设的情况来看，留给PLC的时间和空间并不宽裕。2000年以来各大运营商大规模推出ADSL、光纤、无线网络等多种宽带接入业务，留给电力线上网的生存空间，已经不断被其他接入方式压缩。现在，PLC除了在远程抄表上有所应用外，已没有了当初的豪言壮语。
随着家庭智能系统这个话题的兴起，也给PLC技术的发展带来了一个新的舞台。在目前的家庭智能系统中，以PC机为核心的家庭智能系统是最受人热捧的。该系统的观念就是，随着电脑的普及，可以将所有家用电器需要处理的数据都交给PC机来完成。这样就需要在家电与PC机间构建一个数据传送网络，现在大家都看好无线，但是在家庭这个环境中，“墙多”这一特征严重影响着无线传输的质量，特别是在别墅和跃层式住宅中这一缺陷更加明显。如果架设专用有线网络除了增加成本以外，在以后的日常生活中要更改家电的位置也显得十分困难和繁琐，这就给无须从新架线的电力载波通讯带来了机遇。
PLC的最大特点：不需要重新架设网络，只要有电线，就能进行数据传递，无疑成为了解决这智能家居数据传输的最佳方案之一。同时因为数据仅在家庭这个范围中
传输，束缚PLC应用的5大困扰将在很大程度上减弱，远程对家电的控制我们也能通过传统网络先连接到PC然后再控制家电方式实现，PLC调制解调模块的成本也远低于无线模块。
目前的应用领域主要集中在家庭智能化，公用设施智能化（比如远程抄表系统，路灯远程监控系统等）以及工业智能化（比如各类设备的数据采集）。在技术上，电力载波通讯不再是点对点通讯的范畴，而是突出开放式网络结构的概念，使得每个控制节点（受控设备）组成一个网络进行集中控制，目前在电力载波应用上具有网络协议及网络概念的企业不多，国外的有Echelon公司的Lonworks网络，国内的有Ris ecomm（瑞斯康）公司的瑞斯康智能控制网络。他们的网络协议都是根据国际标准协议EIA709.1,EIA709.2编写的。
列举三个应用领域的例子：
应用案例一：智能家居
智能家居控制网可用电力线载波技术来实现，其原理是将电力载波技术集成后嵌入到各电器中去，并利用家庭现有的电力线作为载波通信媒介，实现智能设备之间的通信与控制。智能家居控制网中智能电器的互联互动，将为您带来高品质的生活体验和生活享受：
随时查询所有电器状态
任一开关集中控制家中所有智能电器设备
组开组关指定电器，如场景灯等
随时掌握家庭安防情况，如防盗、火警、探测燃气泄漏等
通过互联网或电话对家中电器进行远程控制
应用案例二：远程抄表系统（AMR）
远程自动抄表（AMR）系统是智能控制网的重要应用之一。它可以使电力供应商在提高服务质量的同时降低管理成本；并让用户有机会充分利用各种用电计划（如分时电价）来节省开支和享受多种便利。
系统功能特点
远程自动抄表
远程控制电表拉合闸
实时查询用户用电量
电表用量组抄或个别选择抄读
可与收费系统联为一体
根据电网负载的峰谷时段分段电价
分时段抄表及计费
控制非法窃电行为
减少人力成本及管理成本
自动保存抄读的历史数据
统计电表数据，分析用电规律
估计线损和由电表计量误差引起的自损
配电系统评估、供电服务质量检测和负荷管理
应用案例三：远程路灯监控系统
远程路灯监控系统利用电力载波技术通过已有电力线将路灯照明系统连成智能照明系统。此系统能在保证道路安全的同时节省电能，并能延长灯具寿命以及降低运行维护成本。
系统功能特点
全天候24小时自动监控
监控范围可达数公里
加入自动路由功能后，监控范围成倍增加
单灯状态检测：电压、电流、开关、温度等
单灯故障状态自动上报
照明系统节能控制
各类故障或异常情况报警
多种报警方式供用户选择
远程报警信息送至控制中心或值勤人员手机
可与110等紧急呼救系统联网
电力线载波通信的原理
电力线载波通信的原理 电力线载波通信是一种在电力配电线路上通过载波通信技术进行信号传输的通信方式。它利用了电力线路的导线和设备构成的传输媒介，通过将通信信号叠加到电力信号中进行传输，实现信息在电力线上的传输和接收。 电力线载波通信的基本原理是将需要传输的通信信号通过特定的调制技术调制到一定频率范围内的载波信号中，然后将这个载波信号通过耦合装置耦合到电力线上，利用电力线本身的导电性质将载波信号传输到接收端。接收端通过相应的解调技术将接收到的载波信号解调还原为原始的通信信号。 电力线载波通信主要包括三个基本要素：调制、耦合和解调。 调制是将需要传输的通信信号调制到载波信号上的过程。该过程中，通信信号被转换成适合传输的频率范围内的调制信号。调制技术包括幅度调制（AM）、频率调制（FM）和相位调制（PM）等。 耦合是将调制后的载波信号耦合到电力线上的过程。这一过程需要借助耦合装置将载波信号注入到电力线中。一般来说，耦合装置可以分为无源耦合装置和有源耦合装置。无源耦合装置主要有串联电容、并联电容和电力线电容耦合器等，有源耦合装置则利用调制器与信号源直接相连。通过耦合装置的作用，载波信号可以与电力信号共同传输。
解调是将接收到的载波信号恢复为原始的通信信号的过程。在接收端利用解调技术，将接收到的载波信号进行解调，去除载波信号中的调制信息，恢复出原始的通信信号。 在电力线载波通信中，为了保证通信信号的传输效果，需要充分考虑实际环境的影响。一方面，电力线可能存在各种噪声干扰，如电力设备的开关噪声、电力谐振噪声等。为了抑制这些噪声的影响，可能需要采用滤波和降噪等技术。另一方面，电力线的传输特性也会对通信信号的传输造成一定的影响，比如信号衰减和传播延迟等。因此，需要在设计中充分考虑电力线特性，并采用合适的调制和解调技术来提高通信信号的传输质量。 电力线载波通信具有一定的优势和应用前景。首先，电力线网覆盖广泛，可以方便地实现信息的传输。其次，电力线载波通信可以与电力系统的监控与保护系统相结合，实现电力线路的智能监测和远程控制。再者，电力线载波通信的成本低廉，无需铺设额外的通信线路，可以节约通信设备的投资和运维成本。 总之，电力线载波通信是一种基于电力线路进行信号传输的通信技术，通过调制、耦合和解调等过程实现通信信号在电力线上的传输和接收。它具有覆盖范围广、成本低廉等优势，并且可以与电力系统的监测与保护系统相结合，实现电力线路的智能监控与远程控制。随着电力系统的智能化和信息化的发展，电力线载波通信有着广阔的应用前景。
电力载波协议
电力载波协议 电力载波通信是指利用电力线作为传输介质进行通信的一种技术。在电力系统中，通过在输电线路上叠加高频载波信号，可以实现远程通信、监控、保护等功能，这就是电力载波通信技术。而电力载波协议则是保证电力载波通信正常运行的重要规范和标准。 一、电力载波协议的作用。 电力载波协议是为了保证电力载波通信系统的稳定运行而制定的规范和标准。 它规定了载波通信系统的通信协议、信号传输格式、数据帧结构、通信速率、误码率、通信距离等重要参数，确保了不同厂家生产的电力载波设备之间的互通性和兼容性。同时，电力载波协议也规定了通信系统的工作模式、接口标准、通信安全性等内容，为电力系统的远程通信和智能化运行提供了重要的技术支持。 二、电力载波协议的发展历程。 电力载波通信技术自20世纪70年代开始应用于电力系统，随着电力自动化和 智能化水平的不断提高，电力载波通信技术也得到了迅速发展。在此过程中，电力载波协议作为技术标准始终贯穿其中，经历了多个阶段的发展和演变。从最初的简单的模拟载波通信系统，到后来的数字载波通信系统，再到如今的宽带数字载波通信系统，电力载波协议不断完善和更新，以适应电力系统对通信技术的不断需求。 三、电力载波协议的关键技术。 电力载波协议涉及到许多关键技术，其中包括信号调制解调技术、多址接入技术、信道编解码技术、通信协议技术等。信号调制解调技术是保证载波信号在电力线路上传输的关键技术，它直接影响到通信系统的传输速率和抗干扰能力。多址接入技术则是保证多个用户同时使用电力载波通信系统的关键技术，它可以有效提高系统的通信容量和效率。而信道编解码技术和通信协议技术则是保证通信数据的可靠性和稳定性的关键技术，它们可以提高通信系统的抗干扰能力和误码率性能。
电力线载波技术
电力线载波技术 电力线载波技术是一种将信号通过电力线传输的通信技术，它利用 了电力线路的传输媒介，实现了电力线的多功能化。本文将从电力线 载波技术的原理、应用领域以及发展前景三个方面进行论述。 一、电力线载波技术的原理 电力线载波技术是利用电力线作为传输介质，通过在电力线上叠加 高频信号的方式传输数据。它基于载波通信的原理，将原本只用于输 送电能的电力线路，通过在其上加入高频信号，使其能够同时传输电 能和信号。电力线载波技术主要包括频率选择性载波通信和宽频载波 通信两种方式。频率选择性载波通信是在电力线上加入高频信号，通 过正弦波信号的频率来实现数据的传输；而宽频载波通信则是在电力 线上同时叠加多个频段的高频信号，以增加传输的带宽。 二、电力线载波技术的应用领域 1. 智能电网：电力线载波技术在智能电网中发挥着重要作用。通过 将控制信号注入到电力线上，可以实现电网的自动化控制、远程监测 等功能，提高电网的稳定性和可靠性。 2. 家庭网络：电力线载波技术可以用于家庭网络的组网和扩展，通 过利用电力线路作为传输介质，使得家庭网络覆盖更广，信号更稳定。而且，在传输过程中不需要铺设新的网络线路，降低了成本。
3. 智能家居：电力线载波技术也广泛应用于智能家居系统中，通过在电力线上传输控制信号，实现对家中各种智能设备的远程控制，提高生活的便捷性和舒适度。 4. 城市照明管理：电力线载波技术可应用于城市照明系统中，实现对路灯的远程监控和控制。通过远程调节照明亮度、监测路灯的运行状态，可以提高能源利用效率和系统的可管理性。 三、电力线载波技术的发展前景 电力线载波技术具有广阔的应用前景。随着智能电网、智能家居等领域的快速发展，对于高效、稳定的数据传输需求也在不断增加。电力线作为普遍存在的设施，提供了广阔的传输通道，因此电力线载波技术在未来将会得到更广泛的应用。随着技术的进一步创新和升级，电力线载波技术在传输速率、抗干扰能力、稳定性等方面都将得到进一步提升，满足更多领域的需求。 综上所述，电力线载波技术作为一种利用电力线作为传输介质的通信技术，具有重要的意义和广泛的应用领域。它的原理简单且运用广泛，未来具有良好的发展前景。随着智能化、自动化的不断推进，电力线载波技术必将在各个领域发挥出更大的潜力。

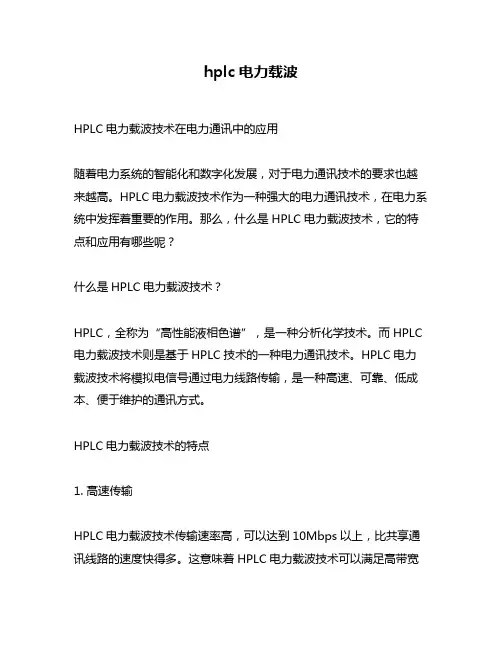

hplc电力载波
