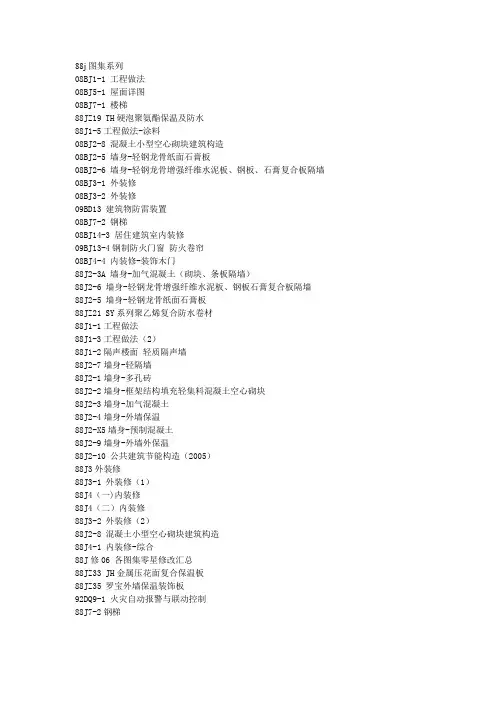

88j图集目录
88j图集系列08BJ1-1 工程做法08BJ5-1 屋面详图08BJ7-1 楼梯88JZ19 TH硬泡聚氨酯保温及防水88J1-5工程做法-涂料08BJ2-8 混凝土小型空心砌块建筑构造08BJ2-5 墙身-轻钢龙骨纸面石膏板08BJ2-6 墙身-轻钢龙骨增强纤维水泥板、钢板、石膏复合板隔墙08BJ3-1 外装修08BJ3-2 外装修09BD13 建筑物防雷装置08BJ7-2 钢梯08BJ14-3 居住建筑室内装修09BJ13-4钢制防火门窗防火卷帘08BJ4-4 内装修-装饰木门88J2-3A 墙身-加气混凝土（砌块、条板隔墙）88J2-6 墙身-轻钢龙骨增强纤维水泥板、钢板石膏复合板隔墙88J2-5 墙身-轻钢龙骨纸面石膏板88JZ21 SY系列聚乙烯复合防水卷材88J1-1工程做法88J1-3工程做法（2）88J1-2隔声楼面轻质隔声墙88J2-7墙身-轻隔墙88J2-1墙身-多孔砖88J2-2墙身-框架结构填充轻集料混凝土空心砌块88J2-3墙身-加气混凝土88J2-4墙身-外墙保温88J2-X5墙身-预制混凝土88J2-9墙身-外墙外保温88J2-10 公共建筑节能构造（2005）88J3外装修88J3-1 外装修（1）88J4（一)内装修88J4（二）内装修88J3-2 外装修（2）88J2-8 混凝土小型空心砌块建筑构造88J4-1 内装修-综合88J修06 各图集零星修改汇总88JZ33 JH金属压花面复合保温板88JZ35 罗宝外墙保温装饰板92DQ9-1 火灾自动报警与联动控制88J7-2钢梯88J1-4干拌砂浆88J4-4内装修--装饰木门88JZ31 GBS聚乙烯高分子卷材复合防水(2006) 88J4-3内装修-吊顶88J5-1屋面88J6-1地下工程防水88J7-1楼梯88J8 卫生间、洗池88JZ2 挤塑聚苯板保温构造88JZ3 变形缝88J9室外工程88J9-1室外工程-围墙围栏88J9-2室外工程-路、台、坡、棚88J11附属建筑88J12-1无障碍设施88J13-1塑钢门窗88J13-2玻璃钢门窗88J13-3木门88J13-4钢质防火门防火卷帘88J14-1居住建筑88J14-2居住建筑88J14-3居住建筑室内装修88JZ1 玻璃纤维增强水泥饰件88JZ5 钢板石膏复合板隔墙88JZ7 彩色钢板夹心板88JZ8 住宅厨卫排风道。
轻钢龙骨施工方案
目录第一章编制依照 .............................................................................................错误 ! 不决义书签。
第一节工程施工图纸 ..............................................................................错误 ! 不决义书签。
第二节工程应用的主要规范、规程、标准、图集 ..............................错误 ! 不决义书签。
第二章工程概略和设计做法 .........................................................................错误 ! 不决义书签。
第一节工程概略 ......................................................................................错误 ! 不决义书签。
第二节设计做法 ......................................................................................错误 ! 不决义书签。
第三章施工安排 .............................................................................................错误 ! 不决义书签。
第一节工程施工目标 ..............................................................................错误 ! 不决义书签。
第二节施工地区 ......................................................................................错误 ! 不决义书签。
08BJ2-5墙身-轻钢龙骨纸面石膏板(2007)共5部分-第2部分

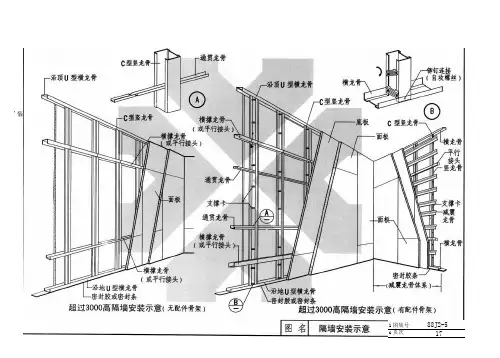

'惱1图集号88J2-5i页次17隔墙限制高度在参考国外数据的情况下，经采用300Pa 荷载试验，龙骨间距为400时，龙骨两侧各贴一层12mm 厚纸面石膏板其，最大水平变形为Fk/870. 通过试验对隔墙提出三种水平变形标准.即对于一般石膏板墙面水平变形不得大于Ho/120;对于装修标准较高时水平菱形不得大于也/240;对于 隔墙振动和撞击有特殊要求或隔墙高度大于7m 时水平变形可釆用*/360隔墙限制高度见下表；_____________________ 隔墙限止高度表（_）隔墙水平变形标准注：板时 其极限高度可按上表提高1.07倍.2.表内隔墙限数高数据由北新集团建材股份有限公司提供。
0.住宅隔墙、临时建筑选用水平变形量＞H O /120的限高.b.办公楼、宾馆等及对建筑装修标准较高要求的公共建筑选用水平变形量＞Ho/24O 的限高。
—般隔土茴t 茴厚组口弹性条 r结构墻/）结构墙厂50宽接缝带 /用填缝料找平弹性条 自攻螺丝10出0 -50宽接缝带"7密封胶用填缝料找平/、 50 结构墙胀管仁 螺丝衫胀管螺丝-@滑动连接 @注:①〜③节点由北新集团建材股份有限公司提供④〜⑤节点由可耐福石膏板（天津）有限公司提供盖缝条 岩棉填实.... 1..I,,,丄遇，i L 岩棉填实 '-31X31 护角。
滑动连接 ⑥）伸缩缝图名| 一般隔墙平面节点（一）图集号页次88J2-5^T~1 88驚图名一般隔墙平面节点（二）［■養也图集号88J2-5 页次23©阳角护角G ）折角护角圆弧最小半径为：900时 圆弧最小半径为：1000时 圆弧最小半径为：2000时 注：Q ）第一层填料抹面⑥第二层填料抹面 ⑥第三层填料抹面30~80楔形棱边图名隔墙平面卒点I 图集号 88J2-5 阳角、折角详图I 页次24漩边平楔料片——权皆—— 、膏境石用L 自攻螺丝形抹楔料 板缝 营填 将沿地、顶角钢形龙骨切割成 缺口后再弯成所要求的弧度一厶50宽接缝带 用填填缝料找平,用9.5厚石膏板 ，用12厚石膏板 ,用15厚石膏板自攻螺丝普合金窗（成品）沿边龙骨与竖向龙骨组合高窗与墙连接详图图集号88J2-5 页次25注• 1.门框与隔墙连接方法例举以上几种方式，根据工程由设计人选用。
轻钢龙骨纸面石膏板隔墙
轻钢龙骨纸面石膏板隔墙（一）轻钢龙骨纸面石膏板隔墙1、施工准备（1）技术要求1）石膏板及其骨架材料样板已经设计、招标人、监理认可。
2）已向工人进行详细的书面交底。
（2）材料要求各类龙骨、配件和纸面石膏板材料以及配件的材质均应符合现行国家标准和行业标准的规定。
当装饰材料进场检验，发现不符合设计要求及室内环保污染控制规范的有关规定时，严禁使用。
（3）主要机具电圆锯、角磨机、电锤、手电钻、电焊机、砂轮切割机、拉铆枪、铝合金靠尺、水平尺、扳手、卷尺、线锤、托线板、胶钳（4）作业条件①轻钢骨架隔断工程施工前，地枕应达到设计强度后方可在上面迸行隔墙龙骨安装。
②安装各种系统的管、线盒弹线及其他准备工作己到位。
2、施工工艺（1）工艺流程弹线→安装天地龙骨→竖向龙骨分档→安装竖向龙骨→安装系统管、线→安装横向卡挡龙骨→安装石膏板（一侧）→安装岩棉→安装石膏板（另一侧）（2）操作工艺1）弹线在基体上弹出水平线和竖向垂直线，以控制隔断龙骨安装的位置、龙骨的平直度和固定点。
2）隔墙龙骨的安装①沿弹线位置固定沿顶和沿地龙骨，各自交接后的龙骨，应保持平直。
固定点间距应不大于10OOmm，龙骨的端部必须固定牢固。
②当选用支撑卡系列龙骨时，应先将支撑卡安装在竖向龙骨的开口上，卡距为400—60Omm，距龙骨两端的为20—25㎜③选用通贯系列龙骨时，高度低于3m的隔墙安装一道;3—5m时安装两道;5m以上时安装三道。
④门窗或特殊节点处，应使用附加龙骨，加强其安装应符合设计要求。
⑤骨架安装的允许偏差，应符合下面规定：a.立面垂直：3mm，用2m托线板检查；b.表面平整：2mm，用2m直尺和楔型塞尺检查。
（3）石膏板安装①安装石膏板前，应对预埋隔断中的管道和附于墙内的设备采取局部加强措施。
②石膏板应竖向铺设，长边接缝应落在竖向龙骨上。
③双面石膏罩面板安装，应与龙骨一侧的内外两层石膏板错缝排列接缝不应落在同一根龙骨上；需要隔声、保温、防火的应根据设计要求在龙骨一侧安装好石膏罩面板后，进行隔声、保温、防火等材料的填充。
纸面石膏板
唯一 该企业是
参与制定国家标准的企业
图为该公司董事长张辉（香港籍）
GB/T26204-2010《纸面石膏板护面纸板》 GBT 9775-2008 《纸面石膏板》
其它护面纸生产企业
山东博汇纸业股份有限公司成立于1994年，是一家集纸张的研发、生产、销售于一体的上 市公司，公司现有注册资本为50457.76万元，员工5000余人，主导产品为白卡纸、文化纸、 箱板纸、石膏护面纸、造纸木浆的生产、销售。
石膏板的生产流程
成型输送
上纸开卷后经自动纠偏机进入成型机，下纸开卷后经自动纠偏机、刻 痕机、震动平台进入成型机，搅拌机的料浆落到震动平台的下纸上进 入成型机，在成型机上挤压出要求规格的石膏板，然后在凝固皮带上 完成初凝、在输送辊道上完成终凝，经过定长切断机切成需要的长度 （2400mm、3000mm或其它），经1#横向机转向，转向后两张石膏板 同时离开1#横向机，然后使用靠拢辊道使两张板材的间距达到要求后 ，经分配机分配进入干燥机干燥。
成型上纸 （背面）
•生产石膏板时 •覆盖于石膏板表面的 •那一层纸
成型下纸 （正面）
•——生产石膏板时 •承载石膏浆的纸板
对于石膏板而言，护面纸非常重要！
衡量护面纸质量的指标
定量
160-225g/㎡之间
护面纸
主要技术指标
透气度
葛尔莱法100120s/100ml之间
抗张强度
其它指标：如定量偏差、紧度、表面吸水率
一等品的定量 在180-210之间 透气度≤110s/100ml
合格品的定量 在210-225之间 透气度≤120s/100ml
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程设计文件8BJ2-5 墙身一轻胡龙骨(2007) 纸面石膏板华北地区建筑设计标准化办公室.妄■日由宀坨芒西北地区建筑标准设计协作办公室芸豕上申疋推存墙身一加气混凝土被取代原88J第1版已被停止使用的图集2007年5月班廬=禺（第2版）墙身-轻钢龙骨纸面石膏板（2007）前言88J是我们编制的建筑构造标准（通用）图集，是建筑设计文件的一部分。
早期的标准设计文件曾以蓝图形式出现。
随着建筑规模的扩大，使用量的增多，这种方式及图版规格不能满足使用需要，逐渐形成现在全国普遍釆用的标准设计文件形态，但其功能性质不变，仍是设计文件的一部分。
本图集自上世纪问世以来，已历时十余年。
在此期间获得了广大用户的支持与关心，收到了各方面的建议和意见。
鉴于新的建筑材料和建筑技术不断出现，一些标准和规范也有修改，为此，我们在听取各方面意见后，决定在新世纪初实施全面的二次修编。
二次修编原则仍如既往规定，即（一）以满足常用的一般标准的民用建筑构造为主，适当兼顾部分较高标准的需要。
（二）尽量反映新技术新材料的发展状况。
（三）力求适应工厂化配件制品的发展，并在图集附录中提供部分产品情况。
（四）努力做到构造技术先进，材料选用适当，品种类型多样，设计采用方便•由于“88J ”已在国家商标局进行商标注册，已经不是编制年份的含义。
故2001年开始的第二次修编，仍沿用“88J”的名称。
为便于区别，在前言上以“第2版”表示，敬请用户注意。
关于图集的编排次序，凡与初编图内容相同者，均用原册号. 凡新增内容的各册序号，均在后排列。
同时在各册序号后增加“―X”小序列，表示该册内容中有若干分册。
例如：“88J2—1”, 前面的“2 ”字表示墙身册的序号，而后列的小序列“-1 ”表示墙身册的第1分册，“一2 "为墙身册的第2分册……在进行二次修编时将对初编图进行筛选，或淘汰或继续使用，在各册中将分别说明•考虑到标准设计图集属推荐性标准，而非强制性标准，不应用行政手段推行地区性保护政策。
故本图集从一开始就实行专家组审定推荐。
设计人选用本图集时，应根据工程实际情况慎重选用，选用正确性由设计人负责。
本图集除华北、西北地区使用，也适用于国内多数地区，请用户酌情选用。
本图集由北京华建标建筑标准技术开发中心承办并组织编制，技术内容由华北、西北标办建筑专家组审定推荐。
北京华建标建筑标准技术开发中心负责出版发行。
华北地区建筑设计标准化办公室獐纹若业专家始西北地区建筑标准设计协作办公室2006年5月专家组成员：马欣王鸿霞艾永祥冯葆纯冯国梁刘晓钟关存义何玉如杜尔圻李克忠陈宗纹陈立民林晨周磊坚郑玉山郑晓洪胡麒祯费麟徐家凤高莺陶基力陶驷骥倪少勤康占民彭灿云常务顾问：秦济民本册图集专家组分管总工：陶驷礬前言目录...........目录说明............说明（一）~ （六）A型龙骨主配件规格（B型龙骨主配件规格C型龙骨主配件规格一般隔墙平面、剖面示例及详图索引• • 龙骨及石膏板排列（一）~（二）--- 隔墙安装示意.......................................隔墙限止高度表（一）~ （三）••一一般隔墙平面节点（一）~ （三）•一隔墙平面节点、阳角、折角详图■一墙与塑钢窗、铝合金窗、高窗连接详图门框与墙的连接方法门框与墙连接详图（一）~ （三）•一推拉门与墙连接隔墙顶部与楼板、吊顶连接详图（一）~ （三）• • 墙踢脚详图 (34)G墙平面、剖面示例及详图索引、龙骨及石膏板排列35 G墙龙骨及石膏板排列 (36)G墙墙厚组合G墙平面节点（一）~ （七）板面接缝详图滑动连接节点..............F墙伸缩缝节点............G墙门框与墙连接（一）~（三）G墙与塑钢窗连接••一G墙与顶板、楼地面连接（G墙与顶部连接..........G墙顶部滑动连接■ • • • B保温墙详图卫生间平面示例及索引一镜面玻璃，化妆台等与墻固定■ • 毛巾架、肥皂盒等挂件固定详图• 洗池、洗脸盆与墙固定吊挂重物龙骨做法.................挂重及管道道穿墙.................. |4 同-S-図図了墙身-轻钢龙骨纸面石胃板编制单位:北京华建标建筑标准技术开发中心编制日期：2007年4月编制单位负责人：传初编制单位技术负责人：例饥摟- 审核人：車瀨風编制负责人：Wi么图名页次图名页次）2 （二）（一）〜（二）•123~8 9~10 1112-13 1415~16 1718~20 21-2324252627~29 3031~33上水管保温、立管固定及风道穿墙详图接线盒固定及电线管安装示意....37 38-4445464748~50 (51))-(—)■••■ 52~535455565758596061626364图名页次消火栓与墙固定65 电梯井、管道井平面索引■ . 66井道隔墙平面节点（电梯井、管道井）（一）~ （四）67-70 管道穿越井道墙节点.................................... A型CH轻钢龙骨井道堵限制髙度表（-）~ （二）B型.CH轻钢龙骨井道墙限制高度表钢柱防火构造......................................... 钢梁防火构造....................................... 钢梁四边外包耐火板耐火测试............................贴面墙（直接粘贴面墻）...........................贴面墙（轻钢龙骨贴面墙）（一）~（二）•一• 照片 ...—.简介：1.以轻钢龙骨为骨架，纸面石膏板为基面组成的轻钢龙骨石膏板隔墙，具有隔声、耐火、耐水、保温等性能.隔墙为装配式干作业，施工方法简单，施工进度快.2隔墙分一般隔墙（Y ）、隔声隔墙（G ）、防火隔墙（F ）保温隔墙（B ）.除此还有井道系统隔墙、钢结构外包防火构造系统、贴面墙系统等型隔墙。
由于不同厂家生产的纸面石石膏板、轻钢龙骨主配件及构造做法等略有不同，本图集以北新集团建材股份有限公司、可耐福石膏板（天津）有限公司、上海拉法基石膏建材有限公司的各种墙体构造及材料做法为示例.3.本图集在原88J2《六》墙身-轻钢龙骨石膏板图集基础上吸收新技术、新工艺、新材料，进行补充完善改进修编而成。
二.适用范围：适用于抗震设防烈度八度及八度以下地区的工业与民用建筑中新建、扩建和改建工程的非承重内隔墙。
三.编制依据：1.《住宅建筑规范》........................... G B50368-20052.《民用建筑隔声设计规范》..................... GBJ 118-883.《建筑设计防火规范》...................... GB50016-20064.《高层民用建筑设计防火规范》• •・GB50045-95（ 2005版）5.《建筑抗農设计规范》...................... GB50011-20016.《民用建筑设计通则》....................... GB50352-20057.《民用建筑工程室内环境污染控制规范》•一GB50325-20018.《建筑材料放射性核素限量》................................ GB6566-20019.《建筑装饰装修工程质量验收规范》. • • • GB50210-200110.《纸面石膏板》 .............................................. G B/T9775-199911.《建筑用轻钢龙骨》 ....................................... GB/T11981-200112.《建筑安装分项工程施工工艺规程》• • £8〃知1一26-2003图名目录说明图集号页次88J2-5图名7172~7374757677. 78•79~8081-82四.材料种类规格、性能:项目要求(-)纸面石膏板分类、规格、性能：1.纸面石膏板分类：按其用途分为以下三类：(1)普通纸面石膏板：以建筑石膏为主要原料，掺入适量轻集料、纤维增强材料和外加剂构成芯材，并与护面纸牢固地粘结在一起的建筑板材。
(2)耐水纸面石膏板：以建筑石膏为主要原料，掺入适量纤维增强材料和耐水外加剂等构成耐水芯材，并与耐水护面纸牢固地粘结在一起的吸水率较低的建筑板材。
(3子耐火纸面石膏板：以建筑石膏为主要原料，掺入适量轻集料无机耐火纤维增强材料和外加剂构成耐火芯材，并与护面纸牢固地粘结在一起的改善高温下芯材结合的建筑板材。
纸面石膏板的规格GB/T9775-1999抗冲击性残余变形量＜10.0mm,龙骨不得有明显的变形静载试验板材规格适用范围长度宽度板厚普通纸面石膏板180021002400270030003300360090012009.51215182125用于各种轻钢龙骨石膏板隔墙、贴面、曲面墙等耐火纸面石膏板使用范围同上，可根据工程防火设计要求选用.耐水纸面石膏板卫生间、厨房等房间資砖墙面対板图名说明(一) 图集号88J2-5页次32.纸面石膏板技术性能GB/T 9775-1999板材厚度mm 亠板材单位沒面积质量Kg/m '断裂荷载N吸水率纵向横向表面吸水量g/m?遇火稳定时间min悬挂荷载NY 基骤9.512.0O5.O21.O5.29.5 360 14012.0 500 180O5.650220.3O.<160<>20O80702O21.O5.29503207030014—于面>用纸板适氷膏驚石于面丿用纸板适水膏;（仅适用于面石膏板）1012151720汪：实际应用板材时，单位面积质量，应不大于上面表中规定数值板材的纵向断裂荷载值和横向断裂值不1氐于上面表中的规定。
3.纸面石膏板的边型分类楔形棱边心収、4, 45用于暗接缝的墙面（三）隔墙龙骨主配件规格：1.A型为北新集团建材股份有限公司提供的龙骨主配件规格（见P9表1.P10表2）.2.B型为可耐福石膏板（天津）有限公司提供的龙骨主配件规格（见P11.表3）.3.C型为上海拉法基石膏建材有限公司提供的龙骨主配件规格（见P12表4.P12表5）五.墙体龙骨体系：1.无配件体系：以U型沿顶、沿地横向龙骨和C型竖向龙骨组成隔墙骨架。
根据需要无配件体系也可配置通贯龙骨和支撑卡等.2 .有配件体系：以U型沿顶、沿地横向龙骨和C型竖龙骨为主件，配以通贯横撑龙骨、支撑卡、角托等配件组成的隔墙骨架。
o.以上两种体系可以以U型横向龙骨和扣合式C型竖向龙骨组成隔墙骨架，可增强堵体剛度和增加墙体高度。
