电化学电容器
电化学 电容器
VS
作 原
电
理 点 用
池
Beijing Institute of Technology
什么是电化学电容器？ 什么是电化学电容器？
电化学电容器是一种介于 电池和传统电容器的新型 储能元件， 储能元件，具有比传统电 容器更大的电容量， 容器更大的电容量，比电 池更高的功率密度， 池更高的功率密度，更长 的循环寿命，无需维护， 的循环寿命，无需维护， 引起了世界各国的广泛关 注。
Beijingห้องสมุดไป่ตู้Institute of Technology
e.g. 智能水表
Beijing Institute of Technology
you！ Thank you！
Beijing Institute of Technology
Beijing Institute of Technology
电化学电容器VS电池 电化学电容器 电池
Beijing Institute of Technology
电化学电容器的优点
离子的吸脱附而不是化学 反应 适合用于要求能量持续时
-2 2 间仅为 10 ~ 10 s的情况 的情况
– 40~ +70℃ ℃
寿命长 高电容量 充放高效
T范围宽 范围宽
Ultracapacitor Supercapacitor 0.1~6 000 F 2 000~6 000倍 倍
充放电时仅产生离子 的吸脱附， 的吸脱附，电极结构不 会发生变化 充放电大于 40万次 万次
Beijing Institute of Technology
还是优点。。。 还是优点。。。
漏电流小
功率密小
放置时长
免维修

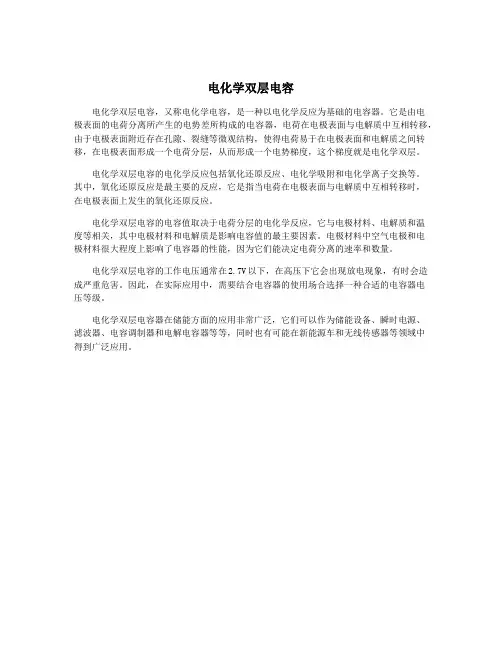

电化学双层电容
电化学双层电容
电化学双层电容，又称电化学电容，是一种以电化学反应为基础的电容器。
它是由电
极表面的电荷分离所产生的电势差所构成的电容器，电荷在电极表面与电解质中互相转移，由于电极表面附近存在孔隙、裂缝等微观结构，使得电荷易于在电极表面和电解质之间转移，在电极表面形成一个电荷分层，从而形成一个电势梯度，这个梯度就是电化学双层。
电化学双层电容的电化学反应包括氧化还原反应、电化学吸附和电化学离子交换等。
其中，氧化还原反应是最主要的反应，它是指当电荷在电极表面与电解质中互相转移时，
在电极表面上发生的氧化还原反应。
电化学双层电容的电容值取决于电荷分层的电化学反应，它与电极材料、电解质和温
度等相关，其中电极材料和电解质是影响电容值的最主要因素。
电极材料中空气电极和电
极材料很大程度上影响了电容器的性能，因为它们能决定电荷分离的速率和数量。
电化学双层电容的工作电压通常在2.7V以下，在高压下它会出现放电现象，有时会造成严重危害。
因此，在实际应用中，需要结合电容器的使用场合选择一种合适的电容器电
压等级。
电化学双层电容器在储能方面的应用非常广泛，它们可以作为储能设备、瞬时电源、
滤波器、电容调制器和电解电容器等等，同时也有可能在新能源车和无线传感器等领域中
得到广泛应用。

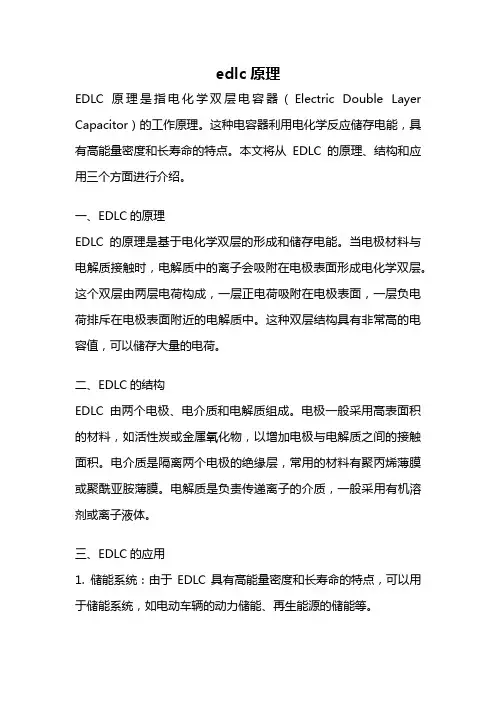

edlc原理
edlc原理EDLC原理是指电化学双层电容器（Electric Double Layer Capacitor）的工作原理。
这种电容器利用电化学反应储存电能，具有高能量密度和长寿命的特点。
本文将从EDLC的原理、结构和应用三个方面进行介绍。
一、EDLC的原理EDLC的原理是基于电化学双层的形成和储存电能。
当电极材料与电解质接触时，电解质中的离子会吸附在电极表面形成电化学双层。
这个双层由两层电荷构成，一层正电荷吸附在电极表面，一层负电荷排斥在电极表面附近的电解质中。
这种双层结构具有非常高的电容值，可以储存大量的电荷。
二、EDLC的结构EDLC由两个电极、电介质和电解质组成。
电极一般采用高表面积的材料，如活性炭或金属氧化物，以增加电极与电解质之间的接触面积。
电介质是隔离两个电极的绝缘层，常用的材料有聚丙烯薄膜或聚酰亚胺薄膜。
电解质是负责传递离子的介质，一般采用有机溶剂或离子液体。
三、EDLC的应用1. 储能系统：由于EDLC具有高能量密度和长寿命的特点，可以用于储能系统，如电动车辆的动力储能、再生能源的储能等。
2. 电子设备：EDLC可以作为电子设备中的备用电源，用于瞬时供电和平稳供电，如计算机、通信设备等。
3. 能量回收：EDLC可以将电能回收，减少能源浪费。
比如，电梯制动时产生的能量可以通过EDLC回收，供电给其他设备使用。
4. 超级电容器：EDLC也被称为超级电容器，可以用于替代传统电池或电容器。
它具有充放电速度快、循环寿命长、环境友好等优点。
总结：EDLC利用电化学双层的形成和储存电能，具有高能量密度和长寿命的特点。
它的结构包括电极、电介质和电解质。
EDLC被广泛应用于储能系统、电子设备、能量回收和超级电容器等领域。
随着科技的进步和对清洁能源的需求增加，EDLC在能源领域的应用前景将越来越广阔。

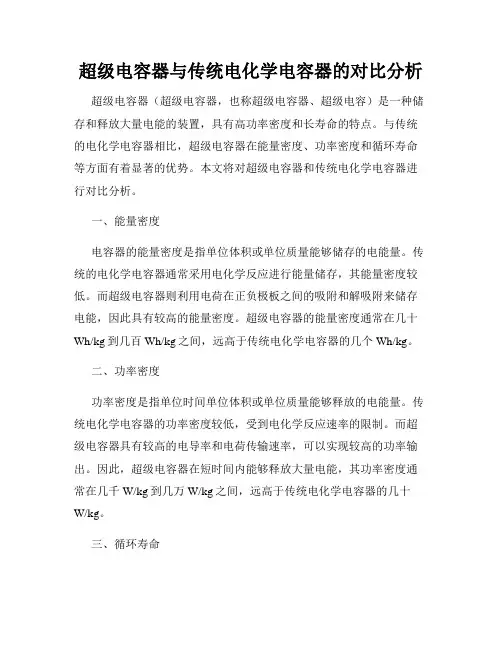

超级电容器与传统电化学电容器的对比分析
超级电容器与传统电化学电容器的对比分析超级电容器（超级电容器，也称超级电容器、超级电容）是一种储存和释放大量电能的装置，具有高功率密度和长寿命的特点。
与传统的电化学电容器相比，超级电容器在能量密度、功率密度和循环寿命等方面有着显著的优势。
本文将对超级电容器和传统电化学电容器进行对比分析。
一、能量密度电容器的能量密度是指单位体积或单位质量能够储存的电能量。
传统的电化学电容器通常采用电化学反应进行能量储存，其能量密度较低。
而超级电容器则利用电荷在正负极板之间的吸附和解吸附来储存电能，因此具有较高的能量密度。
超级电容器的能量密度通常在几十Wh/kg到几百Wh/kg之间，远高于传统电化学电容器的几个Wh/kg。
二、功率密度功率密度是指单位时间单位体积或单位质量能够释放的电能量。
传统电化学电容器的功率密度较低，受到电化学反应速率的限制。
而超级电容器具有较高的电导率和电荷传输速率，可以实现较高的功率输出。
因此，超级电容器在短时间内能够释放大量电能，其功率密度通常在几千W/kg到几万W/kg之间，远高于传统电化学电容器的几十W/kg。
三、循环寿命循环寿命是指电容器能够循环充放电的次数。
传统电化学电容器的循环寿命受到电化学反应速率和材料的稳定性等因素的制约，一般在几千次到几万次之间。
而超级电容器不涉及电化学反应，因此循环寿命较长，可以达到数十万次甚至更高。
这使得超级电容器在需要频繁充放电的应用中具有优势，如储能系统、电动车辆等。
四、成本超级电容器的制造成本相对较高，主要原因是其所采用的材料和制造工艺在技术上较为复杂。
相比之下，传统电化学电容器的制造成本相对较低。
然而，随着超级电容器技术的进步和大规模生产的推广，其成本正在逐渐下降。
总结：超级电容器相比传统电化学电容器，在能量密度、功率密度、循环寿命等方面具有明显的优势。
超级电容器能够储存和释放更多的电能，并在短时间内实现高功率输出。
然而，超级电容器的制造成本仍然较高，需要进一步降低成本并提高性能，以推动其在各个领域的广泛应用。
超级电容器综述
超级电容器综述超级电容器(supercapacitor,ultracapacitor),又叫双电层电容器(Electrical Double-Layer Capacitor)、电化学电容器(Electrochemcial Capacitor, EC), 黄金电容、法拉电容,通过极化电解质来储能。
它是一种电化学元件,但在其储能的过程并不发生化学反应,这种储能过程是可逆的,也正因为此超级电容器可以反复充放电数十万次。
超级电容器可以被视为悬浮在电解质中的两个无反应活性的多孔电极板,在极板上加电,正极板吸引电解质中的负离子,负极板吸引正离子,实际上形成两个容性存储层,被分离开的正离子在负极板附近,负离子在正极板附近。
超级电容器是建立在德国物理学家亥姆霍兹提出的界面双电层理论基础上的一种全新的电容器。
众所周知,插入电解质溶液中的金属电极表面与液面两侧会出现符号相反的过剩电荷,从而使相间产生电位差。
那么,如果在电解液中同时插入两个电极,并在其间施加一个小于电解质溶液分解电压的电压,这时电解液中的正、负离子在电场的作用下会迅速向两极运动,并分别在两上电极的表面形成紧密的电荷层,即双电层,它所形成的双电层和传统电容器中的电介质在电场作用下产生的极化电荷相似,从而产生电容效应,紧密的双电层近似于平板电容器,但是,由于紧密的电荷层间距比普通电容器电荷层间的距离更小得多,因而具有比普通电容器更大的容量。
双电层电容器与铝电解电容器相比内阻较大,因此,可在无负载电阻情况下直接充电,如果出现过电压充电的情况,双电层电容器将会开路而不致损坏器件,这一特点与铝电解电容器的过电压击穿不同。
同时,双电层电容器与可充电电池相比,可进行不限流充电,且充电次数可达10^6次以上,因此双电层电容不但具有电容的特性,同时也具有电池特性,是一种介于电池和电容之间的新型特殊元器件。
由于石油资源日趋短缺,并且燃烧石油的内燃机尾气排放对环境的污染越来越严重(尤其是在大、中城市),人们都在研究替代内燃机的新型能源装置。

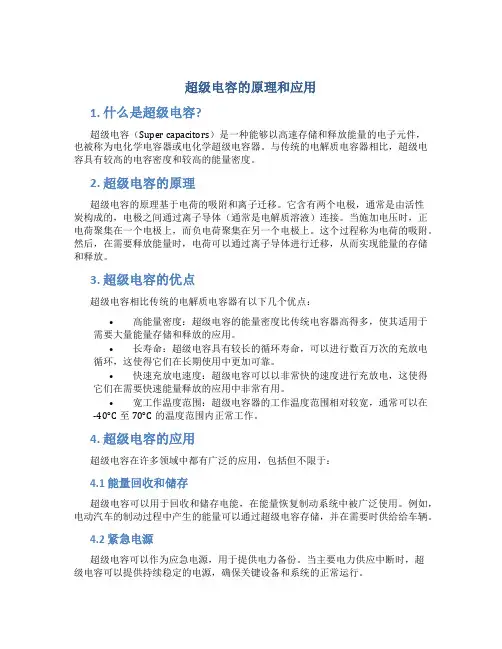

超级电容的原理和应用
超级电容的原理和应用1. 什么是超级电容?超级电容（Super capacitors）是一种能够以高速存储和释放能量的电子元件，也被称为电化学电容器或电化学超级电容器。
与传统的电解质电容器相比，超级电容具有较高的电容密度和较高的能量密度。
2. 超级电容的原理超级电容的原理基于电荷的吸附和离子迁移。
它含有两个电极，通常是由活性炭构成的，电极之间通过离子导体（通常是电解质溶液）连接。
当施加电压时，正电荷聚集在一个电极上，而负电荷聚集在另一个电极上。
这个过程称为电荷的吸附。
然后，在需要释放能量时，电荷可以通过离子导体进行迁移，从而实现能量的存储和释放。
3. 超级电容的优点超级电容相比传统的电解质电容器有以下几个优点：•高能量密度：超级电容的能量密度比传统电容器高得多，使其适用于需要大量能量存储和释放的应用。
•长寿命：超级电容具有较长的循环寿命，可以进行数百万次的充放电循环，这使得它们在长期使用中更加可靠。
•快速充放电速度：超级电容可以以非常快的速度进行充放电，这使得它们在需要快速能量释放的应用中非常有用。
•宽工作温度范围：超级电容器的工作温度范围相对较宽，通常可以在-40°C至70°C的温度范围内正常工作。
4. 超级电容的应用超级电容在许多领域中都有广泛的应用，包括但不限于：4.1 能量回收和储存超级电容可以用于回收和储存电能，在能量恢复制动系统中被广泛使用。
例如，电动汽车的制动过程中产生的能量可以通过超级电容存储，并在需要时供给给车辆。
4.2 紧急电源超级电容可以作为应急电源，用于提供电力备份。
当主要电力供应中断时，超级电容可以提供持续稳定的电源，确保关键设备和系统的正常运行。
4.3 储能装置超级电容可以用于储能装置，例如可再生能源系统中的储能装置。
通过将可再生能源转化为电能并存储在超级电容中，可以在需要时释放出来，实现能源的可持续利用。
4.4 电动工具和设备超级电容可以用于电动工具和设备，如电动剪刀、电动工具和无线充电设备等。
电化学超级电容器
姓名：严臣凤学号：10121570125 班级：应化（1）班电化学超级电容器电化学超级电容器(electrochemical supercapacitor)亦称超大容量电容器，是一种介于电池和静电电容之间的新型储能器件。
超级电容器具有功率密度比电池高、能量密度比静电电容高、充放电速度快、循环寿命长、对环境无污染等优点，成为本世纪的一种新型绿色能源。
利用超级电容和电池组成混合动力系统能够很好地满足电动汽车启动、爬坡、加速等高功率密度输出场合的需要，并保护蓄电池系统。
另外超级电容器可以用于电路元件、小型电器电源、直流开关电源等，还可以用于燃料电池的启动动力，移动通讯和计算机的电力支持等。
1．1 电化学超级电容器类型电化学超级电容器依据其储能原理可以分为双电层电容器、法拉第准电容器、混合型电容器和锂离子电容器，电极材料主要有碳材料、金属氧化物和导电聚合物等。
（1）双电层电容器双电层电容器是建立在双电层理论基础之上的．双电层理论由l9世纪末Helmhotz等提出．Helmhotz模型认为电极表面的静电荷从溶液中吸附离子，它们在电极／溶液界面的溶液一侧离电极一定距离排成一排，形成一个电荷数量与电极表面剩余电荷数量相等而符号相反的界面层．由于界面上存在位垒，两层电荷都不能越过边界彼此中和，因而形成了双电层电容．为形成稳定的双电层，必须采用不和电解液发生反应且导电性能良好的电极材料，还应施加直流电压，促使电极和电解液界面发生“极化”．(2)法拉第准电容器法拉第准电容器(Faradic capacitor)是在电极材料表面和近表面或体相中的二维或准二维空间上，电活性物质进行欠电位沉积，发生高度可逆的化学吸附／脱附和氧化还原反应，产生与电极充电电位有关的电容。
对于法拉第准电容器，其储能过程不仅包括双电层存储电荷，而且包括电解液离子与电极活性物质发生的氧化还原反应。
当电解液中的离子(如H+、OH、Li+等)在外加电场的作用下由溶液中扩散到电极／溶液界面时，会通过界面上的氧化还原反应而进入到电极表面活性氧化物的体相中，从而使得大量的电荷被存储在电极中。
超级电容器的储能原理
超级电容器的储能原理超级电容器（Supercapacitor），也被称为电化学电容器（Electrochemical Capacitor），是一种新型的电化学储能装置。
相比传统的电池，超级电容器能够实现高功率输出、长周期的循环使用以及快速的充电和放电速度。
超级电容器的储能原理主要基于电化学双电层和赝电容效应。
在电化学双电层效应中，超级电容器通过在两个电极之间的电导电解质中形成一个电化学双层，从而实现能量的储存。
电极表面的电解质柱能够吸附电解质离子，形成一个电荷层，与电解质中的电荷相互作用形成双电层。
这个双电层对静电电荷极化，导致电荷的分离，使电池两端的电位差增加。
另外，超级电容器还利用赝电容效应来储存能量。
赝电容效应是指在电极的表面，利用氧化物或者有机金属化合物的氧化还原反应实现储能的效应。
当电池充电时，电压升高，氧化物离子还原生成氧化物。
当电池放电时，氧化物氧化生成氧化物离子，从而实现能量的释放。
通过控制电极表面的赝电容材料，可以调节超级电容器的电容量和储能效率。
超级电容器的构造主要由电极、电解质和隔膜三个部分组成。
电极是实现电化学反应的部分，一般由高表面积的材料制成，如活性炭、碳纳米管等。
电解质是连接两个电极的介质，它能够帮助形成电极表面的电化学双层，并且传递离子进行反应。
常见的电解质有气态和液态两种，如硫酸、磷酸等。
隔膜是分隔两个电极的部分，能够阻止电流直接通过两个电极之间的短路。
超级电容器具有许多优点。
首先，它具有高的功率密度和能量密度，能够快速充放电，实现高功率输出。
其次，超级电容器的寿命长，可以进行几十万次甚至百万次的循环使用，不会像传统电池一样有明显的容量衰减。
此外，超级电容器具有良好的低温性能，可以在较低温度下正常工作。
最后，超级电容器对环境友好，不含有重金属等有毒物质，不会对环境造成污染。
超级电容器在众多领域中有着广泛的应用前景。
由于其高功率输出和长寿命的特点，超级电容器可以用于电动车、电动自行车等交通工具的能量回收和储能系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电化学电容器分类
三、混合电容器
混合点容器一般以过渡族 金属氧化物为正极，发生 氧化还原反应进行电荷的 存储，以石墨等比表面积 大的材料为负极吸附和脱 附电荷。
双电层电容器工作原界面，//为电极溶液界面，A为阴离子， C为阳离子。
电化学电容器分类
二、Pseudocapacitance 特点： 外电压在法拉第赝电容电容器上时，电极材料发生化学吸附\ 脱附、氧化还原反应将电荷储存。 常用的电极材料：RuO2、MnO2 、Co3O4、NiO 、 IrO2、 SnO2等 RuO2电极在酸性溶液电解质中的赝电容原理：
Electrochemical capacitor
报告人：朱亮
电化学电容器简介
电化学电容器也叫超级电容器，是介于二次电池和传统的物理电 容器之间的一种新型的电化学储能器件。
Properties of capacitors and batteries
电化学电容器分类
一、Electric double-layer capacitor
