铜管和不锈钢管换热效果对比分析
不锈钢换热管与铜管得性能比较
1、不锈钢换热管具有以下优点：ﻫ⌝换热管采用0、5-0、8mm得薄壁管材,提高了整体换热性能，在相同得换热面积下，总体得传热系数比铜管提高
2、121-８、408%。
⌝由于材质采用SUＳ３０4优质不锈合金钢,使其具有较高得硬度,管子得钢度也明显提高,因此，具有很强得抗冲击性能及抗振性能。
ﻫ⌝由于管子内壁光滑,使得其边界层流底层厚度减薄，既强化换热,又提高了抗结垢性能。
⌝为了消除焊接应力,在保护气体中以1０５0℃高温进行热处理。
⌝钢管均采用压差进行泄漏检查，气压试验至10MPａ,5分钟无压降。
ﻫ2、详细能比较：ﻫ一、导热
由于铜管得导热系数为1０0W/m℃,不锈钢管得导热系数为13Ｗ／ｍ℃,这当然要影响总体传热系数。
但就是，不锈钢管得壁厚可以减薄以０、5~0、8mm，而铜管因强度及冲蚀磨损等原因,其壁厚不能低于１、2ｍm。
根据公式:Rｃ= (1)ﻫ其中:Rc——导热热阻,m2ｋ/w。
ﻫλ——导热系数,Ｗ/（m、ｋ）。
δ——管壁厚度，m
管材一定，λ不变时，根据公式(1),δ越小,Rc越小，传热系数越大。
这就可以缩小不锈钢管与铜管总体传热系数得差距。
由于铜管内外壁比不锈钢更粗糙，容易结垢,增加了铜管得热阻,这又使铜管与不锈钢管总体传热系数得差距缩小。
ﻫ二、对流放热ﻫ使用不锈钢管或使用铜管,管内流速都就是紊流。
影响对流放热得最大因素就是层流底层得厚度,因为层流底层中得传热就是导热,而水得导热系数很低。
在流动状态相同得情况下,层流底层得厚度取决于管内壁得粗糙度。
铜管内表面有氧化物,其粗糙度比不锈钢管大得多,铜管得层流底层得厚度比不锈钢管得层流底层厚度更大。
这就使不锈钢管得对流放热系数比铜管得对流放热系数大。
ﻫRｗ= (2）
其中:Rw——对流放热热阻,m2ｋ/w。
ﻫαw——对流放热系数,w/m２、k。
ﻫ根据公式(2)αw越大,Ｒｗ越小。
ﻫ三、凝结放热系数ﻫ凝结放热系数有膜状凝结与珠状凝结两种,珠状凝结放热系数比膜状凝结放热系数大得多。
但不锈钢管外壁与铜管外壁哪种管材得珠状凝结更多尚不清楚,但可以说两种管材外壁大部份就是膜状凝结。
膜状凝结得放热系数大小与膜得薄厚关系很大,因为在膜得内部就是导热,水膜得导热系数数特别低而膜得厚度又取决于管外壁得粗糙度。
铜管外壁因氧化层得关系,比不锈钢管粗糙得多。
因此，不锈钢管外壁得凝结放热系数比铜管外壁得凝结放热系数大。
ﻫRm= (3）
其中:Ｒｍ——管外壁得凝结放热热阻,m2ｋ／w。
αm——管外壁得凝结放热系数,w／m2、k。
ﻫ根据公式(3）,αm越大、Rｍ越小。
四、总体传热系数ﻫK=(4）ﻫ其中:R——总热阻，m２k/w。
ﻫK——总体传热系数,w／m2、ｋ。
由（4）可知：对流热阻、导热阻与凝结放热热阻都减小,则总热阻减小:总热阻减小，总体传热系数增大。
在壁厚相同得情况下，不锈钢管得总体传热系数比铜管低6%。
由于使用比铜管薄得不锈钢管,不锈钢管得总体传热系数与凝结放热系数都比铜管大,使不锈钢管得总体传热系数得到提高。
换热性能对照表
长远得经济性
随着运行时间得增长,铜管氧化层将越来越厚,传热效果会越来越差。
而不锈钢基本不会氧化,或氧化速度很慢。
因此,不锈钢管得换热器与铜管得换热器如果同时投运,运行时间越长,不锈钢管得换热器得经济性将会比铜管得换热器越来越更好。
同时,铜管对冷却水中得杂物得吸附能力比不锈钢管更强得多,大大降低了设备得经济性。
安全性能比较ﻫ不锈钢管与铜管得工程特性
从上表可以瞧出：不锈钢管得屈服强度与抗拉强度都比铜管高,不锈钢管得使用寿命必然要比铜管长,热胀系数比铜管低,与管板更接近,因此,不易因热胀冷缩面损伤了管子或影响胀口。
ﻫ不锈钢管与铜管得抗腐蚀性能
注:表中得数值2-6表示抗腐蚀能力由小到大
由上表可知:不锈钢管与铜管相比具有得优点:抗冲蚀性能好,能抗蒸汽带水滴在高速中
得冲击腐蚀；抗氨腐蚀性能好:耐水侧冲击腐蚀,实现无铜离子系统,且PH值可提高,以减少腐蚀产生率,可提高冷却水流速，达2、３m/s,最高可达3、5m/ｓ,这样既可提高总体传热系数，又可减少管内杂质得沉积。
效益评估ﻫ不锈钢管得热传导系数比铜管低,但通过减小壁厚使它们得热传导系数得差值缩小,由于不锈钢管内壁比铜管更光滑,对流换热系数比铜管高,不锈钢管外壁比铜管光滑,凝结放热系数比铜管高，根据多台机组得测试与计算，壁厚为０、7mｍ得不锈钢管比壁厚
为1mｍ得铜管得总体传热系数高２、１2４%左右；随着运行时间得增长,不锈钢管得总体传热系数下降很缓慢,而铜管得总体传热系数下降速度比不锈钢管大得多。
同时,不锈钢管比铜管更耐腐蚀，抗振性与耐磨性能好，使用寿命就是铜管得三倍。
从长远考虑，使用不锈钢
ﻫ
管整体上提高机组得经济性显而易见,同时也提高了机组得安全性。
ﻫ。
不锈钢管与铜管对比分析

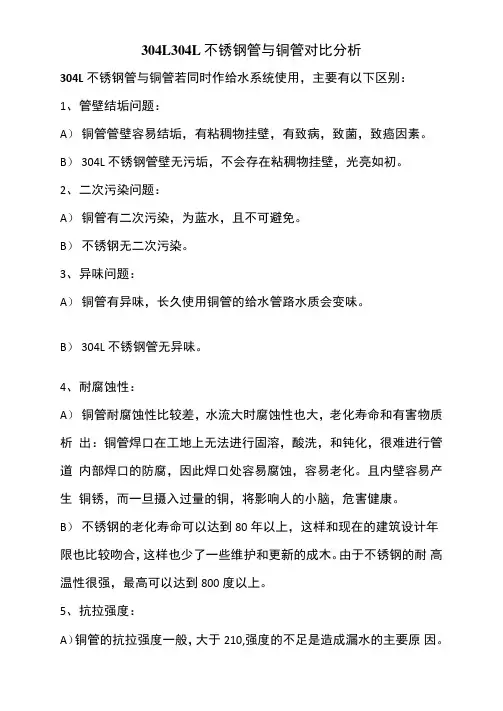

304L304L不锈钢管与铜管对比分析304L不锈钢管与铜管若同时作给水系统使用，主要有以下区别：1、管壁结垢问题：A）铜管管壁容易结垢，有粘稠物挂壁，有致病，致菌，致癌因素。
B） 304L不锈钢管壁无污垢，不会存在粘稠物挂壁，光亮如初。
2、二次污染问题：A）铜管有二次污染，为蓝水，且不可避免。
B）不锈钢无二次污染。
3、异味问题：A）铜管有异味，长久使用铜管的给水管路水质会变味。
B） 304L不锈钢管无异味。
4、耐腐蚀性：A）铜管耐腐蚀性比较差，水流大时腐蚀性也大，老化寿命和有害物质析出：铜管焊口在工地上无法进行固溶，酸洗，和钝化，很难进行管道内部焊口的防腐，因此焊口处容易腐蚀，容易老化。
且内壁容易产生铜锈，而一旦摄入过量的铜，将影响人的小脑，危害健康。
B）不锈钢的老化寿命可以达到80年以上，这样和现在的建筑设计年限也比较吻合，这样也少了一些维护和更新的成木。
由于不锈钢的耐高温性很强，最高可以达到800度以上。
5、抗拉强度：A）铜管的抗拉强度一般，大于210,强度的不足是造成漏水的主要原因。
B）304不锈钢的抗拉强度为550,高出其他管材的“2-20倍”。
6、连接方式：A）铜管由于采用的是焊接的方式，因此焊口容易生锈，因此产品在外观上不美观，再者，由于现在工程设计嵌入式安装的需要，所以焊接以及丝扣的链接满足不了时代的要求。
B）卡压式304L不锈钢管卡压一次即可，管道内无残留物，节约安装时间，也就是节约了成本。
即使采用氮弧焊焊接，也不会造成管道内部存在残留。
/7、保温性能：不锈钢的保温效果比铜管件要好，如果同样采用保温套管不锈钢的保温效果能得到更好的发挥。
8、价格方面：A）铜件占得机电总造价比例为％，占得比例很高。
B） 304L不锈钢管占机电总造价的％,比例一般。
从而节约了材料成本。
9、热传导方面：不锈钢的热传导率是铜的切5,是钢的 g 具有热涨冷缩慢的特点, 在相同的换热面积下，304L不锈钢管的总体传热系数比铜管提高6%-8%左右。

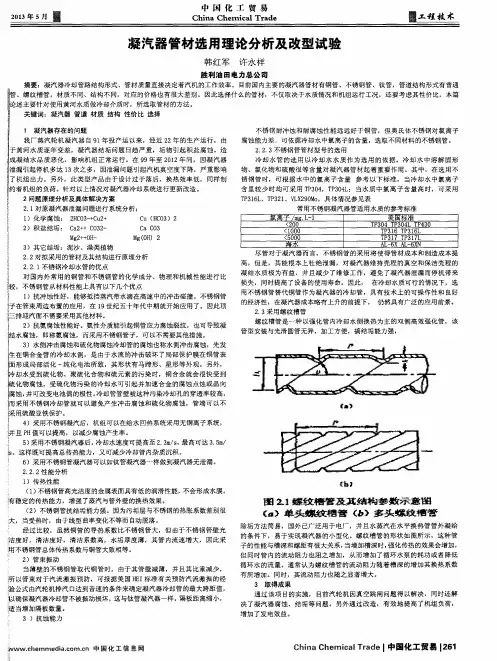

凝汽器管材选用理论分析及改型试验
；
｛
：
２ ）抗氨腐蚀性能好 。氨性介质能引起铜管应力腐蚀裂纹 ，也可导致凝
３ ）水侧冲击腐蚀和硫化物腐蚀冷却管的腐蚀也称水侧冲击腐蚀 ，先发
黯 水腐蚀，即称氨腐蚀 ，而采用不锈钢管子 ，可 以不需要其他措施 。 ｌ 生在铜合金 管的冷却水 侧，是 由于水流 的冲击破坏 了局部保护膜在 铜管表 呵 形成局 部活化 一 纯化 电池所致 ，其形 状有马蹄形 、星 形等外观 。另外，
ｆ●
１
ｊ
。
４ ）采用不锈钢凝汽后，机组可 以在给水回热系统采用无铜离子系统，
５ ） 采用不锈钢凝汽器 后， 冷却水速度可提高至 ２ ． ３ ｍ ／ ｓ ， 最高可达 ３ ． ５ ｍ ／ 这样既可提高总传热能力 ，又可减少冷却管 内杂质沉积 。 ６ ）采 用不锈钢管凝汽器可以如钛管凝汽器一样做到凝汽器无泄漏 。 ２ ． ２ ． ２性 能分析
Ｃ ｕ（ Ｈ Ｃ ０ ３ ）２
Ｃ ａ Ｃ ０ ３ Ｍ ｇ（ Ｏ Ｈ ）２
ｉ
ｊ
３ ）其它结垢 ：泥沙 、澡类植物
２ ． ２对拟采用 的管材及其结构进行原理分析 ２ ． ２ ． １ 不锈钢冷却水 管的优 点
尽管对 于凝汽器而言 ，不锈钢管的采用将 使得管材成本 和制造成本提 高 ，但 是，其能根本上杜绝 泄漏 ，对 凝汽器维持 壳程 的真空和 保洁 壳程 的 凝 结水质极为有益 ，并且减少 了维 修工作 ，避 免了凝汽器泄漏 而停机带来 损失 ，同时提高 了设备 的使用寿命 。因此 ， 在冷却水质可行 的情况下 ，选 用不锈钢 管替代铜管 作为凝汽器 的冷却管 ，具有技 术上 的可操 作性 和 良好 的经济性 ，在凝汽器成本略有上升 的前提下 ， 仍然具有广泛 的应用前景 。 ２ ． ３采用螺纹槽管 螺纹槽管 是一种 以强化管 内冷却水侧换热 为主的双侧高 效强化管，该 管型安装与光滑 圆管无异 ，加工方便 ，搞结垢 能力强 ，
凝汽器冷却水管管材类型、性能特点及应用
2．传热效果 表面式凝汽器的传热过程如下：冷却水管外表面 的蒸汽凝结换热；通过管壁及污垢层的导热；以 及管内冷却水的对流换热。当凝汽器冷却水管采 用铜管时（以HSn-1A为例)，其导热系数为 100w/m.k，管内冷却水流速最高为2.0m/s；而采 用不锈钢管时，其导热系数为12w/m.k 。虽然铜 管的导热系数比不锈钢管大，但根据美国传热学 会（HEI）标准《表面式蒸汽凝汽器》中规定的 总体传热系数为 K=K03tm, k0=C1(Vw)1/2 式中：k0为基本传热系数，C1为结构系数，3为 清洁系数，t为冷却水温度系数，m为管材及壁 厚修正系数。
凝汽器冷却水管管材类型、性 能特点及应用
凝汽器是凝汽式或抽汽凝汽式汽轮发电机组的重 要辅机设备。凝汽器的运行情况的优劣直接影响 到整个机组的正常运行。作为凝汽器的主要传热 部件冷却水管的材质选择，显得尤为重要。 凝汽器冷却水管管材选择应遵循在采用一般维护 措施的条件下，冷却水管应不出现严重的腐蚀、 泄漏，尽量延长凝汽器使用寿命为原则。 首先讨论冷却水管腐蚀、泄漏的机理。 第一，胀口不严密或长期运行导致胀口破裂。 第二，汽流对冷却水管束的冲刷、振动和腐蚀。
在凝汽器水侧，管子端部可能会含有气泡和水中杂质颗粒对 管道内壁进行冲刷；并且管子内壁产生结垢导致的垢下腐蚀。 在凝汽器的空气冷却区内，由于积聚了一些不凝结气体，如 氨气、氧气、二氧化碳等，对管子进行腐蚀。 在凝汽器汽侧，容易出现在凝汽器的上部，湿蒸汽对管外壁 的冲刷；排汽夹带水滴高速通过管束引起管子的振动；由于 疏水排放位置选择不合理，造成的管子的冲刷。 目前，国内主要采用的两种凝汽器冷却水管：铜管和不锈钢 管。以下从材料性能、胀管方式和传热效果和经济性等方面 对上述两种材质做详细地比较。
真空下不同换热管束换热特性的分析研究
关 键 词 ： 空 ； 热特 性 ； 面 改性 真 传 表
中 图 分 类 号 ：Ｋ ６ ． １ Ｔ ２４ １ 文 献标 识码 ： Ａ 文 章 编 号 ：０ ３９ ７ （ ０ １ ０ —０ ７０ １０ —１ １２ １ ）２００ － ３
Ａｎ ｌ ｓｓ ｏ ａ ａ ｓｅ ａ ａ ｔ ｒｓｉ ｓ ０ ａ ｙ ｉ ｆ Ｈｅ ｔＴｒ ｎ ｆ ｒ Ｃｈ ｒ ｃ ｅ ｉｔｃ ｆ
Ｄｉ ｅ ｅ ｔＴｕ ｅ Ｂｕ ｄ ｅ ｉ ｃ ｕ ｎ ｉｉ ｎ ｆ ｒ ｎ ｂ ｎ ｌ ｎ Ｖａ ｕ ｍ Ｃｏ ｄ ｔｏ
Ｙａ ｇＧｅ ，Ｗａ ｇＮ —ｉ ｎ ｎ ｉｎ ，ＨｕＺ ｅ — ａ ｇ ，Ｇ ｏＭｉｇ ｈ ｎｊ ｎ ａ ｎ ｉ
（ ．Ｃ ｉａＷ ａｅ ｏ ｓ ｒａ ｃ ｎ ｅ ｔｉ Ｐ ｗ ｒＭａｅｉｌＣ ．Ｌｄ ，Ｂｅ ｉｇ１ ０ ４ １ ｈｎ ｔｒＣ ｎ ｅｖ ｎ ｙ ａ ｄＥｌｃｒ ｏ ｅ ｔｒ ｏ ｔ ． ｃ ａ ｉ ｎ ０ ０ ５，Ｃ ｉａ ｊ ｈｎ ；
大于普 通铜 管管束 。 源自因此 ， 空下 ， 真 改性后 的铜管 管束 的换 热性能 要远高 于普通 铜管管 束 。
种元 素的原 子进行 电离 、 使其 在电场 中加速 ， 并 在 获得 较高 的速度后 射 人 固体 材 料 表 面 ， 以改 变 这
种材料 表 面的物理 、 化学 及 机 械性 能 的一 种 离 子
ｃ ｎｄ ｔｏ ． ｅ ｅｏ ｅ，ｓ ｒａ ｅ ｏ ｉｉｎｓ Ｔｈ ｒ ｆ ｒ ｕ ｃ ｍ ｏ ｆｃ ｔｏｎ ｅ ｈｎｏｏ ｙ ａ ｂ ｗｉ ｌ ｕｓ ｄ ｎ ｈｅ ｉ ａ ，ｐｏ ｒ ｅ ｒ ｔｏ ａｎ ｐ ｆ ｄｉｉ ａ ｉ ｔ ｃ ｌｇ ｃ ｎ ｅ ｄｅｙ ｅ ｉ ｃ ｍ ｃ ｌ ｗｅ ｇ ｎｅ ａ ｉ ｎ ｄ ｏｗｅ ｒ
供暖管道材质传热系数

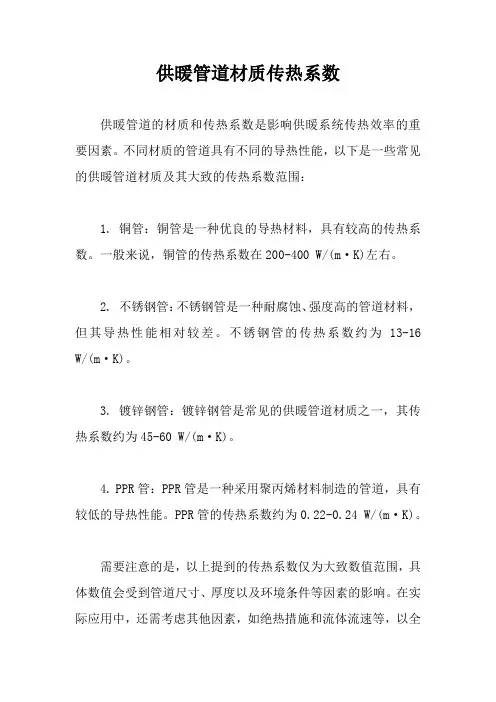

供暖管道材质传热系数
供暖管道的材质和传热系数是影响供暖系统传热效率的重要因素。
不同材质的管道具有不同的导热性能，以下是一些常见的供暖管道材质及其大致的传热系数范围：
1. 铜管：铜管是一种优良的导热材料，具有较高的传热系数。
一般来说，铜管的传热系数在200-400 W/(m·K)左右。
2. 不锈钢管：不锈钢管是一种耐腐蚀、强度高的管道材料，但其导热性能相对较差。
不锈钢管的传热系数约为13-16 W/(m·K)。
3. 镀锌钢管：镀锌钢管是常见的供暖管道材质之一，其传热系数约为45-60 W/(m·K)。
4. PPR管：PPR管是一种采用聚丙烯材料制造的管道，具有较低的导热性能。
PPR管的传热系数约为0.22-0.24 W/(m·K)。
需要注意的是，以上提到的传热系数仅为大致数值范围，具体数值会受到管道尺寸、厚度以及环境条件等因素的影响。
在实际应用中，还需考虑其他因素，如绝热措施和流体流速等，以全
面评估供暖系统的传热效率。
凝汽器铜管更换为不锈钢管不同方案选择的探讨Microsoft Office Word 文档 (3)
第一篇凝汽器铜管更换为不锈钢管不同方案选择的探讨齐俊良作者单位：中电投贵州金元集团股份有限公司纳雍发电总厂：热机检修二部【摘要】凝汽器是汽轮发电机组重要的冷源设备，由于铜材具有较好的传热系统，以前普遍采用黄铜管作为换热材质。
近20年来，由于水系的污染造成铜腐蚀泄漏不断加剧，以及国际市场有色金属价格不断上长，凝汽器检修中使用不锈钢管替代铜管成为趋势！但不同的改造实施方案对凝汽器改造效果及长期运行维护有着不同影响。
本文通过对三种实施优、缺点的分析，提出了作者的个人建议，有一定的参考价值。
【关键词】一、凝汽器更换不锈钢换管概述凝汽器是汽轮发电机组重要的冷源设备，由于江河湖海水系的污染，使凝汽器冷却管腐蚀速度加剧，造成凝汽器频繁发生泄漏，严重影响正常生产。
特别是铜管易受氨离子、硫化物等腐蚀而造成泄漏，同时由于铜管内壁不光滑易附着微生物及各种污垢，使铜管的使用寿命大大降低。
由于国际市场有色金属价格不断的上长，采用不锈钢焊接钢管主要用于火力发电凝汽器换热管道成为一种趋势。
常用的材质有：304、304L、316、316L、317、317L。
前两种材料主要用于常规河流水质，内陆火力发电厂普遍采用，而后三种则用于特殊腐蚀性较强的水源，较多用于沿海地区和水质特殊要求。
国内凝汽器不锈钢焊接钢管是引进进口制管设备制造而成，质量与进口管材相当或略强，焊缝金相组织与母材一样，强度等机械性能略好。
由于带材厚薄均匀，表面光滑平整，其质量确比同种材质的冷拨、热轧无缝不锈钢管好。
延伸率大于35%，并且硬度小，易于胀接。
二、凝汽器不锈钢换管优点1、凝汽器换管工程采用不锈钢管作为换热管，管子用胀管法固定在端管板上，中间有隔板支撑管子向上绕曲防止共振，管束布置较多采用汽流向心式，弧向布置，三角形排列，其特点是汽阻小，过冷度小，管束的耐腐蚀性强，整体使用寿命长。
以下为凝汽器不锈钢换热管材质材料化学分析：2、凝汽器采用不锈钢管具有优良性能1）抗蚀性能强，耐点蚀、氨蚀和一般腐蚀，使用寿命可达二十年以上。
铜管与不锈钢管的比较
抗腐蚀性能------铜管
耐电化学腐蚀：
今日的铜水管材质的铜含量已经高达99.90%以上，如此高纯度的材质 使得铜水管在水系统中完全不存在电化学腐蚀问题，铜管也是所有金 属管材中唯一具有耐电化学腐蚀的管材，这一特性是经历百余年历史 考验。
日本金泽市的主要市政供水管道都是铜管，始建于与1938年，经历数 十年的岁月沧桑至今依然完好，现在调查试验得出了铜管的耐腐蚀数 据：
恶劣环境下的铜：“保护膜”
长时间在室外环境中与城市大气中含有的硫磺化合物接触而在铜的表 面形成的美丽的绿色保护膜。主要成分是碱性碳酸铜，是铜和硫磺化 合物反应生成的硫化铜继续氧化形成的物质。因为大气里硫磺化合物 含量不足，导致氧化无法进行而在铜的表面形成暗红色的保护膜。在 海岸地带含有碱性碳酸铜的铜绿，因其具有美丽的色调而被用来作为 屋檐的着色。
连接方式------不锈钢
不锈钢的压接技术：
不锈钢的管配件的选择是非常有限的,目前在国内的水暖市场很难买 到匹配的管件,卡压和亚弧焊型的配件价格昂贵。在市场的机械卡压 件的价格通常是普通钎焊铜配件的15倍甚至更高。
最为重要的是卡压件和卡套件中的O型密封橡胶圈，国外好的O型密封 橡胶圈是采用固化高分子聚合材料EPDM，完全固化的EPDM耐温在-50 -+100°C,耐臭氧，耐紫外线，寿命通常在20年。
目前国内的卡压管件厂家所采用的是国产氯化O型丁基橡胶圈 ，其抗 老化寿命是低于EPDM，同时它的缺点是硫化速度慢，粘着力差，抗蠕 变性能和耐温性能也不如EPDM，寿命在8到10年左右
施工技术------铜管
技术普及：
由于铜管使用广泛，无论是建筑的水系统、空调系统，每一个建筑承 包商或家电维修商都具备能够焊接铜管的技术工人，任何一个有经验 的管道工都可以独立操作，因此对于铜管的焊接质量及成本控制是最 有效的。
凝汽器管材的选用及经济性分析
凝汽器管材的选用及经济性分析发表时间：2017-08-25T15:14:34.373Z 来源：《基层建设》2017年第11期作者：左一[导读] 摘要：凝汽器是汽轮机组重要的辅助设备，凝汽器选型中，凝汽器管材的选用一直都是非常重要的环节，为满足不同工程条件的需求凝汽器管材的选用也大相径庭东方汽轮机有限公司工业透平事业部四川德阳 618000摘要：凝汽器是汽轮机组重要的辅助设备，凝汽器选型中，凝汽器管材的选用一直都是非常重要的环节，为满足不同工程条件的需求凝汽器管材的选用也大相径庭，而且凝汽器管材的选择也直接影响到凝汽器制造成本。
针对目前常用冷却水管的管材进行比较分析。
关键词：凝汽器；管材；不锈钢管；铜管；经济性1 前言凝汽器是凝汽式汽轮机的重要辅助设备，是汽轮机组的重要组成部分，同时也是成本最高的辅机设备。
尤其在工业透平中，凝汽器成本所占比重更大，合理的设计凝汽器是使汽轮机系统安全运行的重要保证也是降本增效的重要途径。
凝汽器冷却水管是凝汽器最重要的零件，正确合理的选择冷却管材质，是设计凝汽器的前提，也是保证凝汽器安全、经济运行的重要条件。
2 凝汽器常管材的选用原则2.1工业透平凝汽器常用管材根据电力行业标准DL/T 712-2000《火力发电厂凝汽器管选材导则》规定的凝汽器冷却水管选用材质的选型原则所选用的凝汽器管，在采用正确的维护措施的条件下，不出现管材的严重腐蚀和泄漏，使用寿命应在20年以上。
目前工业发电及工业驱动汽轮机凝汽器冷却水管所选用的材质基本分为三大类，分别为铜合金管、不锈钢管和钛管。
铜合金管材质通常选用海军铜管HSn70-1，HSn70-1B等和白铜管BFe10-1-1和BFe10-1-1。
铜合金管有较好的传热性能和抗腐蚀性能，在老机组中广泛采用。
但是铜管耐氨腐蚀和抗冲蚀能力差，尤其在空冷区，一般选用抗氨、蚀较好的镍铜管。
铝黄铜管和镍白铜管也适用于海水作冷却水的凝汽器。
不锈钢管材质常用的牌号为TP304，TP316，TP316L，是现阶段工程中主要采用的材质。
内衬不锈钢管材性能及与传统管道的比较
众信康源牌双金属复合管介绍及与传统管道的比较一、“众信康源”牌双金属复合管采纳国标热镀锌钢管或焊管为基管，以入口或国产优质不锈钢管为内衬层，经专利工艺复合而成。
由于兼顾了内外两层管材的优势，同时也克服了它们各自的缺点，具有良好的技术特点和应用前景，因此最近几年来已被市场、设计专家及工程界看好认可。
其要紧特点为：一、具有良好的机械性能：由于内外两层均为金属材料，因此其抗压、抗冲击性强，抗拉强度大，伸长率高，弹性模量值高，热膨胀系数小，尤其适宜高层建筑给水的立管与支管及地埋敷设用。
二、结合强度高：双金属复合管是将内层的不锈钢管套入碳钢管内，在机械挤压力的作用下，外层碳钢管处于弹性变形，内层不锈钢管达到塑性变形，使两层材质紧密嵌合，其结合强度超过国家行业标准的规定，最高可达到16mpa，由于内外层材质相近，结合力强，因此在压槽、切割时可不能产生两种材料剥离现象，杜绝了电偶侵蚀的发生。
3、防锈耐侵蚀性好：不锈钢材质由于具有防锈和耐氧化、耐酸碱、耐晶间侵蚀等良好的化学性能，其防锈和防蚀性能比其它材质优越。
双金属复合管和双金属复合管件配套连接，其适用范围更为普遍，要紧用于供水、供热、空调、消防、化工、医药、石油、食物、电力、冶金等防蚀要求高的行业。
4、耐热耐寒，冷热两用：不锈钢材质工作温度可达到-40℃—450℃。
两种材质复合，在-20℃—200℃膨胀系数差几乎可忽略不计，因此双金属复合管耐热耐寒性能优越，而且不分冷热水管，一管二用，冷热皆宜。
五、通径大，阻力小：双金属复合管其内层不锈钢厚度为~，因此实际通径与规定通径大体相符，而且内壁滑腻、卫生、不结垢、阻力小、流水量大、管道保护次数少、保护本钱低。
六、工作压力高：双金属复合管钢性好、耐压强、不泄漏，能保证工作压力≤，能够知足各类建筑工程的需要（不锈钢管工作承压≤）。
7、安装便利，工艺简单：双金属复合管安装等同一般镀锌钢管，DN100以下采纳丝接，DN100以上采纳沟槽连接，工艺简单，安装工人不需专门培训，接头漏水概率几乎为零，平安靠得住，保护方便。
凝汽器铜管更换不锈钢管
铜管更换不锈钢管技术简介我国近几年才普遍认可不锈钢换热管取代铜管这一技术，并经河南电力试验研究院试验结果表明，不锈钢管经过壁厚减薄，能提高总体传热系数。
我们选用不锈钢管壁厚一般在0.5～0.7mm，从试验结果来看，0.7mm壁厚不锈钢管与原来1mm铜管传热效果基本相同，由于壁厚薄、而且光滑、抗腐蚀性强，所以对流放热系数及凝结放热系数比铜管要大。
壁厚减薄、通径增大、水阻减小、流量增加，出水温度降低，对数平均温差减小，综合作用的结果：相对真空提高。
不锈钢管内外表面光滑，不容易结垢，减少清洗次数，节约成本，它具有耐磨损、抗振动，使用寿命长达30年。
壁厚薄、重量比铜管轻、相对投资减小，而且韧性强、屈服、拉伸强度都高于铜管，所以胀口只胀不焊，即使受到受热胀冷缩也不会产生泄漏现象。
所以说，不锈钢管是铜管更新换代的理想换热管。
不锈钢换热管具有以下优点：1、传热系数高；2、管壁内外光滑，不易结垢；3、拉伸、弯曲、屈服强度高于铜管，有一定的补偿功能；4、承压能力强，抗振动；5、耐腐蚀性更强，抗氯离子（TP304）长期200mg/L、短期500mg/L，（TP316L）长期500mg/L、短期1000mg/L。
不锈钢无缝管的缺点：无缝管生产工艺有两种，一种是冷拔，另一种是冷轧。
冷拔的成本低，但质量不能保证，压力容器不能使用。
冷轧工艺复杂成本高，即使热处理消除应力，但轧制过程中微观裂纹和壁厚的尺寸不匀，容易产生点蚀现象等质量问题。
我们采用宁波宝新不锈钢公司和张家港浦项不锈钢公司生产的不锈钢钢带，此板原材料为日本和韩国进口，这两家公司的薄钢板轧制设备先进，工艺科学合理、板材质量非常好，316L符合美国标准，SUS304符合日本标准，也符合中国国家标准，是国内最优质的不锈钢薄板材之一。
另外板材的轧制过程要比管材的轧制过程更容易，工艺上更完善。
使得同样厚度不锈钢板材的化学成份分布以及力学性能都比冷轧拔管材要好，厚度也比管材均匀。
