s7-1200与G120通信实验报告
s7-1200与G120通信实验报告
一．硬件组态
首先创建新项目，并命名为“s7-1200与G120通信”，如下图所示：
然后组态设备，选择s7-1200的CPU 1214C DC/DC/DC，版本号为4.1，如下图所示：
打开项目后，选中PLC_1设备视图，选择下面的“属性”选项，
再选中PLC_1设备中以太网口，在以太网地址设置PLC_1的IP地址
为：192.168.0.1，Device Name 为plc1200：
添加G120变频器并分配主站接口：
在以太网地址设置PLC_1的IP地址为：192.168.0.2，Device Name 为G120后，完成与IO控制器网络连接：
组态G120的报文类型：保存编译，并下载：
最后给变频器分配名称和IP地址192.168.0.2,重启G120变频器。
二．编程并使用变量表控制变频器编写简单程序，并下载：
添加监控表，如下图所示：
建立变量表并用其进行仿真,如下图：
三．总结
通过这次s7-1200与G120通信，我巩固了关于PLC通信的知识，动手能力也随之加强。
虽然在调试设备的过程中遇到很多问题，但是最后还是通过同学的帮助，把问题给解决了。
感谢老师有这次机会去接触更深层的PLC知识,感谢老师！。
如何通过USS协议实现S7-1200 与G120变频器的通信
如何通过USS协议实现S7-1200 与G120变频器的通信西门子S7-1200 紧凑型PLC在当前的市场中有着广泛的应用，作为经常与SINAMICS G120系列变频器共同使用的PLC，其USS通信协议的使用一直在市场上有着非常广泛的应用。
本文将主要介绍如何使用USS通信协议来实现S7-1200与G120变频器的通信。
1．控制系统原理和接线图下图是本例中所使用的原理和接线图。
图1:控制系统原理和接线图2．硬件需求S7-1200 PLC目前有3种类型的CPU：1）S7-1211C CPU。
2）S7-1212C CPU。
3）S7-1214C CPU。
这三种类型的CPU都可以使用USS通信协议通过通信模块CM1241 RS485来实现S7-1200与G120变频器的通信。
本例中使用的PLC硬件为：1）PM1207电源( 6EP1 332-1SH71 )2）S7-1214C ( 6ES7 214 -1BE30 -0XB0 )3) CM1241 RS485 ( 6ES7 241 -1CH30 -0XB0 )4) 模拟器( 6ES7 274 -1XH30 -0XA0 )本例中使用的G120变频器硬件为：1）SINAMICS G120 PM240 （6SL3244-0BA20-1BA0）2）SINAMICS G120 CU240S（6SL3224-0BE13-7UA0）3）SIEMENS MOTOR (1LA7060-4AB10)4）操作面板( XAU221-001469)5）USS 通信电缆( 6XV1830-0EH10)3．软件需求1) 编程软件Step7 Basic V10.5 ( 6ES7 822-0AA0-0YA0)4．组态我们通过下述的实际操作来介绍如何在Step7 Basic V10.5 中组态S7-1214C 和G120变频器的USS通信。
4. 1 PLC 硬件组态首先在Step7 Basic V10.5中建立一个项目，如图1所示。
s7-1200与g120 cu240-2 dp的profibus通信 第3部分非周期通信读写变频器参数
S7-1200与G120 CU240X-2 DP的PROFIBUS通信第3部分非周期通信读写变频器参数1 G120 PROFIBUS通信功能概述SINAMICS G120第二代控制单元CU240B-2 DP、CU240E-2 DP、CU240E-2 DP F支持基于PROFIBUS的周期过程数据交换和变频器参数访问。
> 周期过程数据交换--通过该通信PROFIBUS主站可将控制字和主设定值等过程数据周期性的发送至变频器，并从变频器周期性的读取状态字和实际转速等过程数据。
G120最多可以接收和发送8个过程数据。
该通信使用周期性通信的PZD通道（过程数据区），变频器不同的报文类型定义了不同数量的过程数据（PZD）。
> 变频器参数访问--提供PROFIBUS主站访问变频器参数的接口，有两种方式能够访问变频器参数：1.周期性通信的PKW通道（参数数据区）：通过PKW通道主站可以读写变频器参数，每次只能读或写一个参数，PKW通道的长度固定为4个字。
2.非周期性通信：主站采用PROFIBUS-DPV1通信访问变频器数据记录区，每次可以读或写多个参数。
本文通过示例介绍S7-1200与CU240E-2 DP F的PROFIBUS 非周期通信，介绍如何通过非周期通信读写多个变频器参数。
2 非周期通信非周期通信工作模式：主站调用“WRREC” 指令将“参数请求”写入从站，从站内部处理后，主站调用“RDREC”指令读取包含“参数应答”数据记录。
“参数请求”和“参数应答”的数据内容应遵照PROFIdrive参数通道（DPV1）数据集DS47（非周期参数通道结构）。
“参数请求”包括读参数和写参数请求，其数据结构参考表2-1。
参数请求结构字段的说明参考表2-2。
“参数应答”包括读参数和写参数应答，其数据结构参考表2-3。
参数应答结构字段说明参考表2-4。
参数应答中的故障值说明1、参数应答中的故障值说明2参考表2-5和表2-6。
USS协议实现S7-1200与G120变频器的通信
如何通过USS协议实现S7-1200 与G120变频器的通信How to communication between S7-1200 and G120 inverter by USS protocol摘要 本文介绍了通过USS 协议实现S7-1200 与G120变频器的通信。
关键词USS 协议，S7-1200，G120，变频器Key Words USS protocol，S7-1200，G120，Frequency converterIA&DT Service & Support Page 2-18目录如何使用USS协议实现S7-1200 与G120变频器的通信 (1)1．控制系统原理和接线图 (4)2．硬件需求 (5)3．软件需求 (5)4．组态 (5)4. 1 PLC 硬件组态 (5)4. 2 G120参数设置 (7)5．USS通信原理与编程的实现 (8)5. 1 S7 1200 PLC与G120 通过USS通信的基本原理 (8)5. 2 S7 1200 PLC进行USS通信的编程 (10)5. 3 S7 1200 PLC进行USS通信的调试 (16)附录－推荐网址 (17)IA&DT Service & Support Page 3-18西门子S7-1200 紧凑型PLC在当前的市场中有着广泛的应用，作为经常与SINAMICS G120系列变频器共同使用的PLC，其USS通信协议的使用一直在市场上有着非常广泛的应用。
本文将主要介绍如何使用USS通信协议来实现S7-1200与G120变频器的通信。
1．控制系统原理和接线图下图是本例中所使用的原理和接线图。
图1:控制系统原理和接线图IA&DT Service & Support Page 4-182．硬件需求S7-1200 PLC目前有3种类型的CPU：1）S7-1211C CPU。
2）S7-1212C CPU。
G120 与S1200 PROFIBUS通信
显示订货号My DocumentationManager新闻专递CAx-Download-Manager技术需求进入此条目打印制作PDFcslib.csPDF/CN/llisapi.dll?funQTwxLD8sJ0NEzh发送给好友QuickLinks兼容性工具主题帮助在线帮助浏览指南用户浏览I ntranet2.2 变频器设置•设置地址：两种方式设置PROFIBUS地址：1) 通过DIP开关设置PROFIBUS地址，本示例设置地址为10，如右图所示；2) 当所有DIP开关都被设置为on或off状态，通过P918设置PROFIBUS地址；注意：DIP开关设置PROFIBUS地址优先。
图2-1 DIP开关设置地址•通信参数基本设置：设置变频器接口宏P0015=7；设置通信报文为标准报文P0922=1（有关报文类型信息请参考“3 PROFIBUS报文结构及控制字和状态字”章节）2.3 S7-1200硬件组态•创建S7-1200项目：打开TIA PORTAL软件；1）选择创建新项目；2）输入项目名称；3）点击“创建”按钮；4）打开项目视图。
图2-2创建S7-1200项目•添加S7-1200 CPU1214C：打开项目试图后；1）点击“添加新设备”选项，弹出添加新设备对话框；2）设备树中选择相应的CPU本示例选择CPU1214C DC/DC/DC；3）选择CPU版本号；4）点击“确定”按钮。
图2-3添加S7-1200 CPU1214C•添加PROFIBUS主站模块CM1243-5：1）将硬件目录中“通信模块 ->CM1243-5 -> 6GK7 243-5DX30-0XE0 ”模块拖拽到CPU左侧第一个槽位中；2）单击CM1243-5 PROFIBUS接口图标；3）设备属性对话框下点击“PROFIBUS地址”项；4）点击“添加新子网”按钮，创建PROFIBUS_1网络；5）使用默认PROFIBUS地址2。

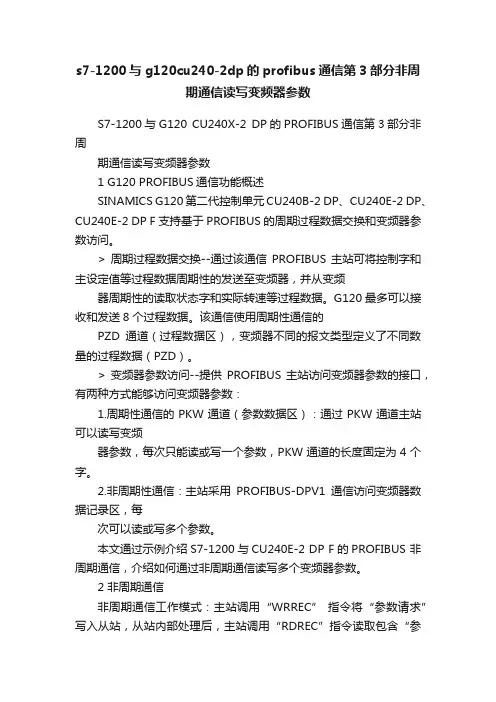

s7-1200与g120cu240-2dp的profibus通信第3部分非周期通信读写变频器参数
s7-1200与g120cu240-2dp的profibus通信第3部分非周期通信读写变频器参数S7-1200与G120 CU240X-2 DP的PROFIBUS通信第3部分非周期通信读写变频器参数1 G120 PROFIBUS通信功能概述SINAMICS G120第二代控制单元CU240B-2 DP、CU240E-2 DP、CU240E-2 DP F支持基于PROFIBUS的周期过程数据交换和变频器参数访问。
> 周期过程数据交换--通过该通信PROFIBUS主站可将控制字和主设定值等过程数据周期性的发送至变频器，并从变频器周期性的读取状态字和实际转速等过程数据。
G120最多可以接收和发送8个过程数据。
该通信使用周期性通信的PZD通道（过程数据区），变频器不同的报文类型定义了不同数量的过程数据（PZD）。
> 变频器参数访问--提供PROFIBUS主站访问变频器参数的接口，有两种方式能够访问变频器参数：1.周期性通信的PKW通道（参数数据区）：通过PKW通道主站可以读写变频器参数，每次只能读或写一个参数，PKW通道的长度固定为4个字。
2.非周期性通信：主站采用PROFIBUS-DPV1通信访问变频器数据记录区，每次可以读或写多个参数。
本文通过示例介绍S7-1200与CU240E-2 DP F的PROFIBUS 非周期通信，介绍如何通过非周期通信读写多个变频器参数。
2 非周期通信非周期通信工作模式：主站调用“WRREC” 指令将“参数请求”写入从站，从站内部处理后，主站调用“RDREC”指令读取包含“参数应答”数据记录。
“参数请求”和“参数应答”的数据内容应遵照PROFIdrive参数通道（DPV1）数据集DS47（非周期参数通道结构）。
“参数请求”包括读参数和写参数请求，其数据结构参考表2-1。
参数请求结构字段的说明参考表2-2。
“参数应答”包括读参数和写参数应答，其数据结构参考表2-3。

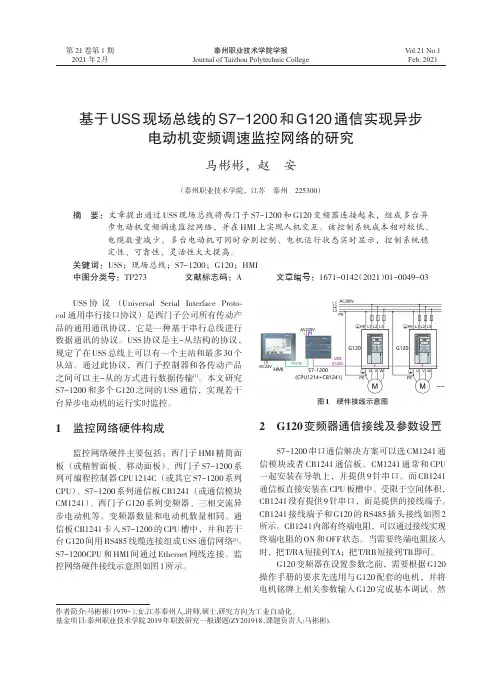

基于USS现场总线的S7-1200和G120通信实现异步电动机变频调速监控网络的研究
