钢筋直螺纹套筒连接施工方案

钢筋直螺纹套筒连接施工方案

钢筋剥肋滚压直螺纹套筒连接接头施工其工艺原理是：将钢筋待连接部分剥肋后滚压成螺纹，利用连接套筒进行连接，使钢筋丝头与连接套筒连接为一体，从而实现了等强度连接。

本工程使用钢筋剥肋滚压直螺纹套筒连接的钢筋直径为：16mm、18mm、20mm、22mm、25mm、28mm、32mm以上钢筋。

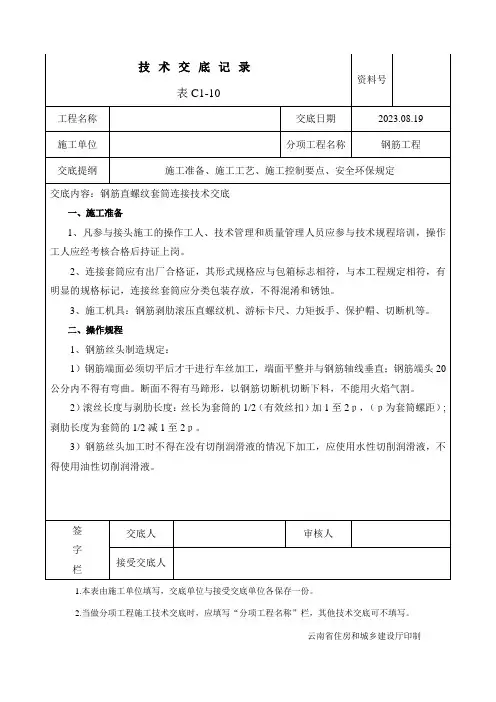

一、钢筋丝头加工要点

（一）工艺流程

钢筋端面平头剥肋滚压螺纹丝头质量检验带帽保护丝头质量抽检

存放待用

操作要点：

1.钢筋端面平头：平头的目的是让钢筋端面与母材轴线方向垂直，宜采用砂轮切割机或其它专用切断设备，但严禁使用气割。

2.剥肋滚压螺纹：使用钢筋剥肋滚压直螺纹机将待连接钢筋的端头加工成螺纹。

3.丝头质量检验：操作者对加工的丝头进行的质量检验。

4.带帽保护：用专用的钢筋丝头保护帽或连接套筒将钢筋丝头进行保护，防止螺纹被磕碰或被污物污染。

5.丝头质量抽检：对自检合格的丝头进行的抽样检验。

6.存放待用：按规格型号及类型进行分类码放。

（二）丝头加工质量控制

1.钢筋端头平切。钢筋端头平切的目的是为了使接头拧紧后能让两个丝头对顶，更好地消除螺纹间隙。

2.用螺纹环规控制螺纹直径大小。螺纹的直径靠设备本身来保证。检验方法见下表。

3.用挡铁定位控制丝头长度。螺纹长度靠挡铁进行保证，加工不同规格的钢筋使用不同长度的挡铁，挡铁侧面打印着其所加工的钢筋规格。使用方法如下图。

（三）丝头保护

加工完的丝头应加以保护，在其端头加带保护帽或用套筒拧紧，按规格分类堆放整齐。

二、钢筋连接施工要点

（一）工艺流程

施工操作要点：

钢筋就位：将丝头检验合格的钢筋搬运至待连接处。

接头拧紧：使用工作扳手或管钳等工具将连接接头拧紧，必须达到接头拧紧力矩值。作标记：对已经拧紧的接头作标记，与未拧紧的接头区分开。

施工检验：对施工完的接头进行的质量检验。

（二）劳动组织

工班长一人，负责施工现场的技术要点控制，并监督安全操作。每组工人2～3 人，应使用工作扳手或管钳进行施工，将两个钢筋丝头在套筒中间位置相互顶紧（锁母型接头除外），接头拧紧力矩不应小于下表的规定。

接头拧紧力矩

（三）质量控制

接头施工质量控制：1. 螺纹外露不超过2P；2. 使用力矩扳手全数检查接头拧紧

力矩值，须达到规定力矩值；3.对已经拧紧的接头作标记，与未拧紧的接头区分开，防止出现漏拧现象。

（四）常用钢筋接头型式

下图为常见的几种钢筋接头型式的连接施工方法：

正反丝扣型接头连接施工标准型接头连接施工

异径型接头连接施工

三、质量要求和检验

1 质量要求

①.丝头：外形尺寸含螺纹直径及丝头长度应满足下表要求。

丝头加工尺寸（mm）

丝头加工长度为标准型套筒长度1/2，其公差为+1.5P(P为螺距)

②.套筒：套筒表面无裂纹和其它缺陷，外形尺寸包括套筒内螺纹直径及套筒长度应满足产品设计要求。

③.连接：连接是要确保丝头和连接套的丝扣干净、无损。被连接的两钢筋断面应处于连接套的中间位置，偏差不大于1p（p为螺距），并用工作扳手拧紧，使两钢筋端面顶紧。

2 质量检验

加工人员加工时逐个目测丝头的加工质量。检查标准应符合表2中的规定。每加工10丝头应用相应的环规和丝头卡板检测1次，并剔除不合格产品。自检合格的丝头，再由质检人员对每种规格加工的丝头随机抽样检验，以一个工作班生产的丝头为一个检验批随机抽样10％，且不得少于10个，按表2作钢筋丝头质量检查。如有一个丝头不合格，应加倍抽检，复检仍有不合格丝头时，即应对该批全数检查，不合格的丝头应切去重新加工，经再次检验合格后方可使用。已检验合格的丝头应戴上塑料帽或连接套和保护塞加以保护。

表2 丝头检验标准单位:mm

四、成品保护

1、成型钢筋应按总平面布置图指定地点摆放，用垫木垫放整齐，防止钢筋变形、锈蚀、油污。

2、浇筑混凝土时，混凝土输送泵管要用铁马凳架高300mm，防止由于过重的泵管压塌板上部筋。去往操作面的主要通道也需设铁马凳，上铺钢跳板，边浇边撤。

五、安全措施

1、进入现场的钢筋机械在使用前，必须经项目工程部、安全部检查验收合格后方可使用。操作人员需持证上岗作业，并在机械旁挂牌注明安全操作规定。

2、钢筋机械必须设置在平整、坚实的场地上，设置机棚和排水沟，防雨雪、防砸、防水浸泡。机械必须接地，操作工必须穿戴防护衣具，以保证操作人员安全。

3、钢筋加工机械要设专人维护维修，定期检查各种机械的零部件，特别是易损部件，出现有磨损的必须更换。现场加工的成品、半成品堆放整齐。

4、钢筋加工机械处必须设置足够的照明，保证操作人员在光线较好的环境下操作。在进行加工材料时，弯曲机、切断机等严禁一次超量上机作业。

5、打磨钢筋的砂轮机在使用前应经安全部门检验合格后，方可投入使用。开机前检查砂轮罩、砂轮片是否完好，旋转方向是否正确。对有裂纹的砂轮严禁使用。

6、操作人员必须站在砂轮片运转切线方向的旁侧。

六、环保措施

1、现场在进行钢筋加工及成型时，要控制各种机械的噪声。将机械安放在平整度较高的平台上，下垫木板。并定期检查各种零部件，如发现零部件有松动、磨损，及时紧固或更换，以降低噪音。浇筑混凝±时不要振动钢筋，降低噪声排放强度。

2、钢筋原材、加工后的产品或半产品堆放时要注意遮盖(用苫布或塑料)，防止因雨雪造成钢筋的锈蚀。如果钢筋已生片状老锈，钢筋在使用前必须用铁丝刷或砂盘进行除锈。为了减少除锈时灰尘飞扬，现场要设置苫布遮挡，并及时将锈屑清理起来，统一清运到规定的垃圾集中地。

3、直螺纹套丝的铁屑装入尼龙口袋送废品回收站回收再利用。

盘锦万合新城一期项目部

2013年9月15日
