18号槽钢受力计算(考虑动载系数)
悬挑卸料平台计算书(主梁18工字钢,极限荷载1.144t)
悬挑卸料平台计算书依据规范:《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑施工模板安全技术规范》JGJ 162-2008《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《混凝土结构设计规范》GB50010-2010《建筑地基基础设计规范》GB50007-2011《建筑施工安全检查标准》JGJ59-2011《建筑施工木脚手架安全技术规范》JGJ 164-2008计算参数:悬挂式卸料平台的计算参照连续梁的计算进行。
由于卸料平台的悬挑长度和所受荷载都很大，因此必须严格地进行设计和验算。
平台水平钢梁的悬挑长度5.00m，插入结构锚固长度1.00m，悬挑水平钢梁间距(平台宽度)2.10m。
水平钢梁插入结构端点部分按照铰接点计算。
次梁采用[14a号槽钢U口水平，主梁采用18号工字钢。
次梁间距0.50m，外伸悬臂长度0.00m。
容许承载力均布荷载11.44kN/m2，最大堆放材料荷载11.44kN。
脚手板采用冲压钢板，脚手板自重荷载取0.30kN/m2。
栏杆采用冲压钢板，栏杆自重荷载取0.16kN/m。
选择6×37+1钢丝绳，钢丝绳公称抗拉强度1550MPa，外侧钢丝绳距离主体结构3.80m，两道钢丝绳距离0.50m，外侧钢丝绳吊点距离平台3.00m。
一、次梁的计算次梁选择[14a号槽钢U口水平，间距0.50m，其截面特性为面积A=18.51cm2,惯性距Ix=563.70cm4,转动惯量Wx=80.50cm3,回转半径ix=5.52cm截面尺寸 b=58.0mm,h=140.0mm,t=9.5mm1.荷载计算(1)面板自重标准值：标准值为0.30kN/m2；Q1= 0.30×0.50=0.15kN/m(2)最大容许均布荷载为11.44kN/m2；Q2= 11.44×0.50=5.72kN/m(3)型钢自重荷载 Q3=0.14kN/m经计算得到:q = 1.2×(Q1+Q3)+1.4×Q2= 1.2×(0.15+0.14)+1.4×5.72 = 8.36kN/m经计算得到，集中荷载计算值P = 1.4×11.44=16.02kN2.内力计算内力按照集中荷载P与均布荷载q作用下的简支梁计算，内侧钢丝绳不计算，计算简图如下最大弯矩M的计算公式为经计算得到，最大弯矩计算值M = 8.36×2.102/8+16.02×2.10/4=13.02kN.m3.抗弯强度计算其中γx——截面塑性发展系数，取1.05；[f] ——钢材抗压强度设计值，[f] = 205.00N/mm2；经过计算得到强度σ=13.02×106/(1.05×80500.00)=153.99N/mm2；次梁的抗弯强度计算σ < [f],满足要求!4.整体稳定性计算[主次梁焊接成整体时此部分可以不计算]其中φb——均匀弯曲的受弯构件整体稳定系数，按照下式计算：经过计算得到φb=570×9.5×58.0×235/(2100.0×140.0×235.0)=1.07由于φb大于0.6，按照《钢结构设计规范》(GB50017-2011)附录其值用φb'查表得到其值为0.789 经过计算得到强度σ=13.02×106/(0.789×80500.00)=204.83N/mm2；次梁的稳定性计算σ< [f],满足要求!二、主梁的计算卸料平台的内钢绳按照《建筑施工安全检查标准》作为安全储备不参与内力的计算。
井架(利鑫)

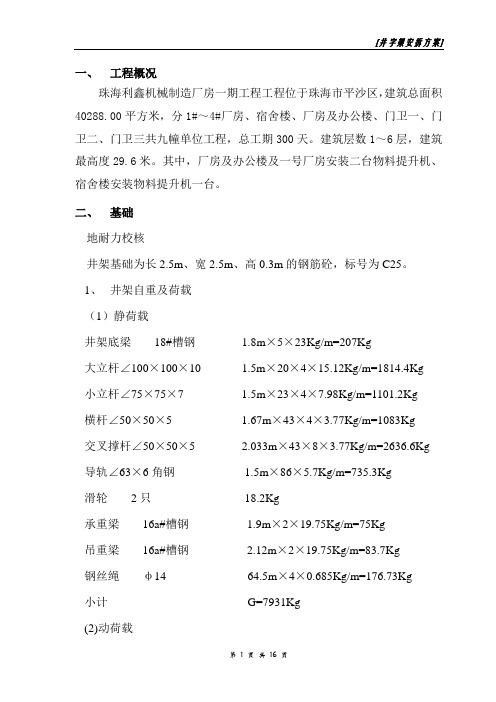

一、工程概况珠海利鑫机械制造厂房一期工程工程位于珠海市平沙区，建筑总面积40288.00平方米，分1#～4#厂房、宿舍楼、厂房及办公楼、门卫一、门卫二、门卫三共九幢单位工程，总工期300天。
建筑层数1～6层，建筑最高度29.6米。
其中，厂房及办公楼及一号厂房安装二台物料提升机、宿舍楼安装物料提升机一台。
二、基础地耐力校核井架基础为长2.5m、宽2.5m、高0.3m的钢筋砼，标号为C25。
1、井架自重及荷载（1）静荷载井架底梁18#槽钢 1.8m×5×23Kg/m=207Kg大立杆∠100×100×10 1.5m×20×4×15.12Kg/m=1814.4Kg小立杆∠75×75×7 1.5m×23×4×7.98Kg/m=1101.2Kg横杆∠50×50×5 1.67m×43×4×3.77Kg/m=1083Kg交叉撑杆∠50×50×5 2.033m×43×8×3.77Kg/m=2636.6Kg 导轨∠63×6角钢 1.5m×86×5.7Kg/m=735.3Kg滑轮2只18.2Kg承重梁16a#槽钢 1.9m×2×19.75Kg/m=75Kg吊重梁16a#槽钢 2.12m×2×19.75Kg/m=83.7Kg钢丝绳υ14 64.5m×4×0.685Kg/m=176.73Kg小计G=7931Kg(2)动荷载吊栏重265Kg载重1000Kg取动系数λ＝2小计Q动=（265＋1000）×2＝2530Kg (3)基础自重砼基础为2.5m×2.5m×0.3m(长×宽×高)。
槽钢承重计算
3、列出承受弯矩最大计算公式：M=1/8GL2-1/8gL2，（L=500cm，G：计算最大均布荷载，g：同前）
4、因为M/W=b，所以：W×b=M=1/8L2（G-g)×b：则：G-g=191.4×1400×8/5002=8.5747kg/cm
G=8.5747-0.2577=8.3170kg/cm=813.7kg/m
即在5米跨度内，上面可以放813.7×5=4.1585吨
1、查查20b槽钢的一些基本参数（单位长度重g、截面模量W），查《机械设计手册》g=25.77kg/m=0.2577kg/cm，W=191.4cm3
2、查普通槽钢的容许应力b（即限制槽钢材料最大只能承受多大的力，这个是国家规定的]=1400kg/c㎡
25a、18a槽钢验算
工程名: 25a槽钢************ PK11.EXE *****************日期: 6/21/2013时间:17:11:04设计主要依据:《建筑结构荷载规范》(GB 50009-2001);《建筑抗震设计规范》(GB 50011-2001);《钢结构设计规范》(GB 50017-2003);结果输出---- 总信息----结构类型: 单构件验算设计规范: 按《钢结构设计规范》计算结构重要性系数: 1.00节点总数: 4柱数: 3梁数: 0支座约束数: 2标准截面总数: 2活荷载计算信息: 考虑活荷载不利布置风荷载计算信息: 不计算风荷载钢材: Q235梁柱自重计算信息: 柱梁自重都计算恒载作用下柱的轴向变形: 考虑梁柱自重计算增大系数: 1.20基础计算信息: 不计算基础梁刚度增大系数: 1.00钢结构净截面面积与毛截面面积比: 0.85钢柱计算长度系数计算方法: 有侧移钢结构阶形柱的计算长度折减系数: 0.800钢结构受拉柱容许长细比: 300钢结构受压柱容许长细比: 150钢梁(恒+活)容许挠跨比: l / 400钢梁(活)容许挠跨比: l / 500柱顶容许水平位移/柱高: l / 500地震作用计算: 计算水平地震作用计算震型数： 3地震烈度：6.00场地土类别：Ⅱ类附加重量节点数：0设计地震分组：第一组周期折减系数:0.80地震力计算方法：振型分解法结构阻尼比：0.050按GB50011-2001 地震效应增大系数1.000窄行输出全部内容---- 节点坐标----节点号X Y 节点号X Y 节点号X Y ( 1) 0.00 0.08 ( 2) 0.25 0.08 ( 3) 0.00 0.00 ( 4) 0.25 0.00---- 柱关联号--------柱号节点Ⅰ节点Ⅱ柱号节点Ⅰ节点Ⅱ柱号节点Ⅰ节点Ⅱ( 1) 3 1 ( 2) 4 2 ( 3) 1 2---- 梁关联号----梁号节点Ⅰ节点Ⅱ梁号节点Ⅰ节点Ⅱ梁号节点Ⅰ节点Ⅱ---- 柱上下节点偏心----节点号柱偏心值节点号柱偏心值节点号柱偏心值节点号柱偏心值( 1) 0.00 ( 2) 0.00 ( 3) 0.00 ( 4) 0.00---- 标准截面信息----1、标准截面类型( 1) 32, [25a , 普通槽钢截面[( 2) 32, [18b , 普通槽钢截面[---- 柱布置截面号,铰接信息,截面布置角度-----柱号标准截铰接截面布柱号标准截铰接截面布面号信息置角度面号信息置角度( 1) 1 0 0 ( 2) 1 0 0( 3) 1 0 0---- 梁布置截面号,铰接信息,截面布置角度-----梁号标准截铰接截面布梁号标准截铰接截面布面号信息置角度面号信息置角度2、标准截面特性截面号Xc Yc Ix Iy A1 0.02070 0.12500 0.33591E-04 0.17590E-05 0.34910E-022 0.01840 0.09000 0.13699E-04 0.11100E-05 0.29290E-02截面号ix iy W1x W2x W1y W2y1 0.98100E-01 0.22400E-01 0.26870E-03 0.26870E-03 0.85100E-04 0.30700E-042 0.68400E-01 0.19500E-01 0.15220E-03 0.15220E-03 0.60400E-04 0.21500E-04恒荷载计算...节点荷载: 节点号弯矩垂直力水平力柱荷载: 柱号荷载类型荷载值荷载参数1 荷载参数23 9 42.00 0.00梁荷载: 连续数荷载个数荷载类型荷载值1 荷载参数1 荷载值2 荷载参数2---- 恒荷载标准值作用计算结果------- 柱内力---柱号M N V M N V1 0.12 5.32 -0.30 -0.14 -5.29 0.302 -0.12 5.32 0.30 0.14 -5.29 -0.303 0.14 0.30 5.29 -0.14 -0.30 5.29--- 梁内力---梁号M N V M N V--- 恒荷载作用下的节点位移(mm) ---节点号. X向位移Y向位移1 0.0 0.02 0.0 0.0活荷载计算...节点荷载: 节点号弯矩垂直力水平力柱荷载: 柱号荷载类型荷载值荷载参数1 荷载参数23 9 18.00 0.00梁荷载: 连续数荷载个数荷载类型荷载值1 荷载参数1 荷载值2 荷载参数2--- 活荷载标准值作用下的节点位移(mm) ---节点号. X向位移Y向位移1 0.0 0.02 0.0 0.0地震计算...----- 左震动标准值作用计算结果-----地震力计算质量集中信息:质量集中节点号:1 2质点重量:6.428 6.428*** 第1振型结构自振周期(已乘周期折减系数，单位：秒): 0.000特征向量：1.000 1.000各质点的水平地震力(kN)：0.116 0.116--- 节点侧向（水平向）位移(mm) ---节点号δx 节点号δx 节点号δx 节点号δx ( 1) 0.0 ( 2) 0.0 ( 3) 0.0 ( 4) 0.0*** 左地震各振型叠加(SRSS)水平地震作用效应输出:--- 节点侧向（水平向）位移(mm) ---节点号δx 节点号δx 节点号δx 节点号δx ( 1) 0.0 ( 2) 0.0 ( 3) 0.0 ( 4) 0.0--- 柱内力---柱号M N V M N V1 0.01 -0.02 0.12 0.00 0.02 -0.122 0.01 0.02 0.12 0.00 -0.02 -0.123 0.00 0.00 -0.02 0.00 0.00 0.02--- 梁内力---梁号M N V M N V振型参与质量系数:100.00%----- 右震动标准值作用计算结果-----地震力计算质量集中信息:质量集中节点号:1 2质点重量:6.428 6.428*** 第1振型结构自振周期(已乘周期折减系数，单位：秒): 0.000特征向量：1.000 1.000各质点的水平地震力(kN)：0.116 0.116--- 节点侧向（水平向）位移(mm) ---节点号δx 节点号δx 节点号δx 节点号δx ( 1) 0.0 ( 2) 0.0 ( 3) 0.0 ( 4) 0.0*** 右地震各振型叠加(SRSS)水平地震作用效应输出:--- 节点侧向（水平向）位移(mm) ---节点号δx 节点号δx 节点号δx 节点号δx ( 1) 0.0 ( 2) 0.0 ( 3) 0.0 ( 4) 0.0--- 柱内力---柱号M N V M N V1 -0.01 0.02 -0.12 0.00 -0.02 0.122 -0.01 -0.02 -0.12 0.00 0.02 0.123 0.00 0.00 0.02 0.00 0.00 -0.02--- 梁内力---梁号M N V M N V振型参与质量系数:100.00%荷载效应组合计算...----- 荷载效应组合及强度、稳定、配筋计算-------------------------------------------------------------------------------------钢柱 1截面类型= 32; 布置角度= 0; 计算长度：Lx= 0.66, Ly= 0.08; 长细比：λx= 6.7,λy= 3.3 构件长度= 0.08; 计算长度系数: Ux= 8.81 Uy= 1.00截面参数: [25a 普通槽钢轴压截面分类:X轴:b类, Y轴:b类构件钢号：Q235验算规范: 普钢规范GB50017-2003柱下端柱上端组合号M N V M N V1 0.14 6.38 -0.36 -0.17 -6.35 0.362 0.12 5.32 -0.30 -0.14 -5.29 0.303 0.14 6.38 -0.36 -0.17 -6.35 0.364 0.12 5.32 -0.30 -0.14 -5.29 0.305 0.21 9.53 -0.53 -0.17 -6.35 0.366 0.19 8.47 -0.47 -0.14 -5.29 0.307 0.21 9.38 -0.53 -0.19 -7.14 0.408 0.14 6.38 -0.36 -0.25 -9.50 0.539 0.12 5.32 -0.30 -0.23 -8.44 0.4710 0.16 7.18 -0.40 -0.25 -9.35 0.5311 0.21 9.53 -0.53 -0.25 -9.50 0.5312 0.19 8.47 -0.47 -0.23 -8.44 0.4713 0.21 9.38 -0.53 -0.25 -9.35 0.5314 0.14 6.38 -0.36 -0.17 -6.35 0.3615 0.12 5.32 -0.30 -0.14 -5.29 0.3016 0.16 7.18 -0.40 -0.19 -7.14 0.4017 0.21 9.53 -0.53 -0.17 -6.35 0.3618 0.19 8.47 -0.47 -0.14 -5.29 0.3019 0.21 9.53 -0.53 -0.17 -6.35 0.3620 0.19 8.47 -0.47 -0.14 -5.29 0.3021 0.14 6.38 -0.36 -0.25 -9.50 0.5322 0.12 5.32 -0.30 -0.23 -8.44 0.4723 0.14 6.38 -0.36 -0.25 -9.50 0.5324 0.12 5.32 -0.30 -0.23 -8.44 0.4725 0.21 9.53 -0.53 -0.25 -9.50 0.5326 0.19 8.47 -0.47 -0.23 -8.44 0.4727 0.21 9.53 -0.53 -0.25 -9.50 0.5328 0.19 8.47 -0.47 -0.23 -8.44 0.4729 0.14 6.38 -0.36 -0.17 -6.35 0.3630 0.12 5.32 -0.30 -0.14 -5.29 0.3031 0.14 6.38 -0.36 -0.17 -6.35 0.3632 0.12 5.32 -0.30 -0.14 -5.29 0.3033 0.19 8.58 -0.48 -0.17 -6.35 0.3634 0.17 7.52 -0.42 -0.14 -5.29 0.3035 0.19 8.58 -0.48 -0.17 -6.35 0.3636 0.17 7.52 -0.42 -0.14 -5.29 0.3037 0.14 6.38 -0.36 -0.23 -8.55 0.4838 0.12 5.32 -0.30 -0.20 -7.50 0.4239 0.14 6.38 -0.36 -0.23 -8.55 0.4840 0.12 5.32 -0.30 -0.20 -7.50 0.4241 0.19 8.58 -0.48 -0.23 -8.55 0.4842 0.17 7.52 -0.42 -0.20 -7.50 0.4243 0.19 8.58 -0.48 -0.23 -8.55 0.4844 0.17 7.52 -0.42 -0.20 -7.50 0.4245 0.14 6.38 -0.36 -0.17 -6.35 0.3646 0.12 5.32 -0.30 -0.14 -5.29 0.3047 0.14 6.38 -0.36 -0.17 -6.35 0.3648 0.12 5.32 -0.30 -0.14 -5.29 0.3049 0.18 7.71 -0.28 -0.17 -6.33 0.2150 0.15 6.42 -0.21 -0.14 -5.27 0.1551 0.13 6.40 -0.51 -0.21 -7.72 0.5852 0.11 5.34 -0.45 -0.17 -6.44 0.5153 0.17 7.75 -0.58 -0.21 -7.72 0.5854 0.14 6.46 -0.51 -0.17 -6.44 0.5155 0.15 6.36 -0.21 -0.17 -6.33 0.2156 0.13 5.29 -0.15 -0.14 -5.27 0.15强度计算最大应力对应组合号: 11, M= 0.21, N= 9.53, M= -0.25, N= -9.50 强度计算最大应力(N/mm*mm) = 4.27强度计算最大应力比= 0.020平面内稳定计算最大应力(N/mm*mm) = 3.78平面内稳定计算最大应力比= 0.018平面外稳定计算最大应力(N/mm*mm) = 3.63平面外稳定计算最大应力比= 0.017强度计算最大应力< f= 215.00平面内稳定计算最大应力< f= 215.00平面外稳定计算最大应力< f= 215.00压杆,平面内长细比λ= 7. ≤[λ]= 150压杆,平面外长细比λ= 3. ≤[λ]= 150构件重量(Kg)= 2.06--------------------------------------------------------------------------------钢柱 2截面类型= 32; 布置角度= 0; 计算长度：Lx= 0.66, Ly= 0.08; 长细比：λx= 6.7,λy= 3.3 构件长度= 0.08; 计算长度系数: Ux= 8.81 Uy= 1.00截面参数: [25a 普通槽钢轴压截面分类:X轴:b类, Y轴:b类构件钢号：Q235验算规范: 普钢规范GB50017-2003柱下端柱上端组合号M N V M N V1 -0.14 6.38 0.36 0.17 -6.35 -0.362 -0.12 5.32 0.30 0.14 -5.29 -0.303 -0.14 6.38 0.36 0.17 -6.35 -0.364 -0.12 5.32 0.30 0.14 -5.29 -0.305 -0.14 6.38 0.36 0.25 -9.50 -0.536 -0.12 5.32 0.30 0.23 -8.44 -0.477 -0.16 7.18 0.40 0.25 -9.35 -0.538 -0.21 9.53 0.53 0.17 -6.35 -0.369 -0.19 8.47 0.47 0.14 -5.29 -0.3010 -0.21 9.38 0.53 0.19 -7.14 -0.4011 -0.21 9.53 0.53 0.25 -9.50 -0.5312 -0.19 8.47 0.47 0.23 -8.44 -0.4713 -0.21 9.38 0.53 0.25 -9.35 -0.5314 -0.14 6.38 0.36 0.17 -6.35 -0.3615 -0.12 5.32 0.30 0.14 -5.29 -0.3016 -0.16 7.18 0.40 0.19 -7.14 -0.4017 -0.14 6.38 0.36 0.25 -9.50 -0.5318 -0.12 5.32 0.30 0.23 -8.44 -0.4719 -0.14 6.38 0.36 0.25 -9.50 -0.5320 -0.12 5.32 0.30 0.23 -8.44 -0.4721 -0.21 9.53 0.53 0.17 -6.35 -0.3622 -0.19 8.47 0.47 0.14 -5.29 -0.3023 -0.21 9.53 0.53 0.17 -6.35 -0.3624 -0.19 8.47 0.47 0.14 -5.29 -0.3025 -0.21 9.53 0.53 0.25 -9.50 -0.5326 -0.19 8.47 0.47 0.23 -8.44 -0.4727 -0.21 9.53 0.53 0.25 -9.50 -0.5328 -0.19 8.47 0.47 0.23 -8.44 -0.4729 -0.14 6.38 0.36 0.17 -6.35 -0.3630 -0.12 5.32 0.30 0.14 -5.29 -0.3031 -0.14 6.38 0.36 0.17 -6.35 -0.3632 -0.12 5.32 0.30 0.14 -5.29 -0.3033 -0.14 6.38 0.36 0.23 -8.55 -0.4834 -0.12 5.32 0.30 0.20 -7.50 -0.4235 -0.14 6.38 0.36 0.23 -8.55 -0.4836 -0.12 5.32 0.30 0.20 -7.50 -0.4237 -0.19 8.58 0.48 0.17 -6.35 -0.3638 -0.17 7.52 0.42 0.14 -5.29 -0.3039 -0.19 8.58 0.48 0.17 -6.35 -0.3640 -0.17 7.52 0.42 0.14 -5.29 -0.3041 -0.19 8.58 0.48 0.23 -8.55 -0.4842 -0.17 7.52 0.42 0.20 -7.50 -0.4243 -0.19 8.58 0.48 0.23 -8.55 -0.4844 -0.17 7.52 0.42 0.20 -7.50 -0.4245 -0.14 6.38 0.36 0.17 -6.35 -0.3646 -0.12 5.32 0.30 0.14 -5.29 -0.3047 -0.14 6.38 0.36 0.17 -6.35 -0.3648 -0.12 5.32 0.30 0.14 -5.29 -0.3049 -0.13 6.40 0.51 0.21 -7.72 -0.5850 -0.11 5.34 0.45 0.17 -6.44 -0.5151 -0.18 7.71 0.28 0.17 -6.33 -0.2152 -0.15 6.42 0.21 0.14 -5.27 -0.1553 -0.17 7.75 0.58 0.21 -7.72 -0.5854 -0.14 6.46 0.51 0.17 -6.44 -0.5155 -0.15 6.36 0.21 0.17 -6.33 -0.2156 -0.13 5.29 0.15 0.14 -5.27 -0.15强度计算最大应力对应组合号: 11, M= -0.21, N= 9.53, M= 0.25, N= -9.50强度计算最大应力(N/mm*mm) = 4.27强度计算最大应力比= 0.020平面内稳定计算最大应力(N/mm*mm) = 3.78平面内稳定计算最大应力比= 0.018平面外稳定计算最大应力(N/mm*mm) = 3.63平面外稳定计算最大应力比= 0.017强度计算最大应力< f= 215.00平面内稳定计算最大应力< f= 215.00平面外稳定计算最大应力< f= 215.00压杆,平面内长细比λ= 7. ≤[λ]= 150压杆,平面外长细比λ= 3. ≤[λ]= 150构件重量(Kg)= 2.06--------------------------------------------------------------------------------钢柱 3截面类型= 32; 布置角度= 0; 计算长度：Lx= 0.66, Ly= 0.25; 长细比：λx= 6.7,λy= 11.2 构件长度= 0.25; 计算长度系数: Ux= 2.64 Uy= 1.00截面参数: [25a 普通槽钢轴压截面分类:X轴:b类, Y轴:b类构件钢号：Q235验算规范: 普钢规范GB50017-2003柱下端柱上端组合号M N V M N V1 0.17 0.36 6.35 -0.17 -0.36 6.352 0.14 0.30 5.29 -0.14 -0.30 5.293 0.17 0.36 6.35 -0.17 -0.36 6.354 0.14 0.30 5.29 -0.14 -0.30 5.295 0.25 0.53 9.50 -0.17 -0.36 6.356 0.23 0.47 8.44 -0.14 -0.30 5.297 0.25 0.53 9.35 -0.19 -0.40 7.148 0.17 0.36 6.35 -0.25 -0.53 9.509 0.14 0.30 5.29 -0.23 -0.47 8.4410 0.19 0.40 7.14 -0.25 -0.53 9.3511 0.25 0.53 9.50 -0.25 -0.53 9.5012 0.23 0.47 8.44 -0.23 -0.47 8.4413 0.25 0.53 9.35 -0.25 -0.53 9.3514 0.17 0.36 6.35 -0.17 -0.36 6.3515 0.14 0.30 5.29 -0.14 -0.30 5.2916 0.19 0.40 7.14 -0.19 -0.40 7.1417 0.25 0.53 9.50 -0.17 -0.36 6.3518 0.23 0.47 8.44 -0.14 -0.30 5.2919 0.25 0.53 9.50 -0.17 -0.36 6.3520 0.23 0.47 8.44 -0.14 -0.30 5.2921 0.17 0.36 6.35 -0.25 -0.53 9.5022 0.14 0.30 5.29 -0.23 -0.47 8.4423 0.17 0.36 6.35 -0.25 -0.53 9.5024 0.14 0.30 5.29 -0.23 -0.47 8.4425 0.25 0.53 9.50 -0.25 -0.53 9.5026 0.23 0.47 8.44 -0.23 -0.47 8.4427 0.25 0.53 9.50 -0.25 -0.53 9.5028 0.23 0.47 8.44 -0.23 -0.47 8.4429 0.17 0.36 6.35 -0.17 -0.36 6.3530 0.14 0.30 5.29 -0.14 -0.30 5.2931 0.17 0.36 6.35 -0.17 -0.36 6.3532 0.14 0.30 5.29 -0.14 -0.30 5.2933 0.23 0.48 8.55 -0.17 -0.36 6.3534 0.20 0.42 7.50 -0.14 -0.30 5.2935 0.23 0.48 8.55 -0.17 -0.36 6.3536 0.20 0.42 7.50 -0.14 -0.30 5.2937 0.17 0.36 6.35 -0.23 -0.48 8.5538 0.14 0.30 5.29 -0.20 -0.42 7.5039 0.17 0.36 6.35 -0.23 -0.48 8.5540 0.14 0.30 5.29 -0.20 -0.42 7.5041 0.23 0.48 8.55 -0.23 -0.48 8.5542 0.20 0.42 7.50 -0.20 -0.42 7.5043 0.23 0.48 8.55 -0.23 -0.48 8.5544 0.20 0.42 7.50 -0.20 -0.42 7.5045 0.17 0.36 6.35 -0.17 -0.36 6.3546 0.14 0.30 5.29 -0.14 -0.30 5.2947 0.17 0.36 6.35 -0.17 -0.36 6.3548 0.14 0.30 5.29 -0.14 -0.30 5.2949 0.21 0.43 7.72 -0.17 -0.36 6.3350 0.17 0.36 6.44 -0.14 -0.30 5.2751 0.17 0.36 6.33 -0.21 -0.43 7.7252 0.14 0.30 5.27 -0.17 -0.36 6.4453 0.21 0.43 7.72 -0.20 -0.43 7.6854 0.17 0.36 6.44 -0.17 -0.36 6.4055 0.17 0.36 6.33 -0.17 -0.36 6.3756 0.14 0.30 5.27 -0.14 -0.30 5.31强度计算最大应力对应组合号: 5, M= 0.25, N= 0.53, M= -0.17, N= -0.36 强度计算最大应力(N/mm*mm) = 1.24强度计算最大应力比= 0.006平面内稳定计算最大应力(N/mm*mm) = 1.06平面内稳定计算最大应力比= 0.005平面外稳定计算最大应力(N/mm*mm) = 1.10平面外稳定计算最大应力比= 0.005强度计算最大应力< f= 215.00平面内稳定计算最大应力< f= 215.00平面外稳定计算最大应力< f= 215.00压杆,平面内长细比λ= 7. ≤[λ]= 150压杆,平面外长细比λ= 11. ≤[λ]= 150构件重量(Kg)= 6.85--------------------------------------------------------------------------------所有钢柱的总重量(Kg)= 11.钢梁与钢柱重量之和(Kg)= 11.-----PK11 计算结束-----工程名: 18b槽钢************ PK11.EXE *****************日期: 6/21/2013时间:16:57:03设计主要依据:《建筑结构荷载规范》(GB 50009-2001);《建筑抗震设计规范》(GB 50011-2001);《钢结构设计规范》(GB 50017-2003);结果输出---- 总信息----结构类型: 单构件验算设计规范: 按《钢结构设计规范》计算结构重要性系数: 1.00节点总数: 4柱数: 3梁数: 0支座约束数: 2标准截面总数: 2活荷载计算信息: 考虑活荷载不利布置风荷载计算信息: 不计算风荷载钢材: Q235梁柱自重计算信息: 柱梁自重都计算恒载作用下柱的轴向变形: 考虑梁柱自重计算增大系数: 1.20基础计算信息: 不计算基础梁刚度增大系数: 1.00钢结构净截面面积与毛截面面积比: 0.85钢柱计算长度系数计算方法: 有侧移钢结构阶形柱的计算长度折减系数: 0.800钢结构受拉柱容许长细比: 300钢结构受压柱容许长细比: 150钢梁(恒+活)容许挠跨比: l / 400钢梁(活)容许挠跨比: l / 500柱顶容许水平位移/柱高: l / 500地震作用计算: 计算水平地震作用计算震型数： 3地震烈度：6.00场地土类别：Ⅱ类附加重量节点数：0设计地震分组：第一组周期折减系数:0.80地震力计算方法：振型分解法结构阻尼比：0.050---- 节点坐标----节点号X Y 节点号X Y 节点号X Y ( 1) 0.00 0.08 ( 2) 0.25 0.08 ( 3) 0.00 0.00( 4) 0.25 0.00---- 柱关联号--------柱号节点Ⅰ节点Ⅱ柱号节点Ⅰ节点Ⅱ柱号节点Ⅰ节点Ⅱ( 1) 3 1 ( 2) 4 2 ( 3) 1 2---- 梁关联号----梁号节点Ⅰ节点Ⅱ梁号节点Ⅰ节点Ⅱ梁号节点Ⅰ节点Ⅱ---- 柱上下节点偏心----节点号柱偏心值节点号柱偏心值节点号柱偏心值节点号柱偏心值( 1) 0.00 ( 2) 0.00 ( 3) 0.00 ( 4) 0.00---- 标准截面信息----1、标准截面类型( 1) 32, [25a , 普通槽钢截面[( 2) 32, [18b , 普通槽钢截面[---- 柱布置截面号,铰接信息,截面布置角度-----柱号标准截铰接截面布柱号标准截铰接截面布面号信息置角度面号信息置角度( 1) 2 0 0 ( 2) 2 0 0( 3) 2 0 0---- 梁布置截面号,铰接信息,截面布置角度-----梁号标准截铰接截面布梁号标准截铰接截面布面号信息置角度面号信息置角度截面号Xc Yc Ix Iy A1 0.02070 0.12500 0.33591E-04 0.17590E-05 0.34910E-022 0.01840 0.09000 0.13699E-04 0.11100E-05 0.29290E-02截面号ix iy W1x W2x W1y W2y1 0.98100E-01 0.22400E-01 0.26870E-03 0.26870E-03 0.85100E-04 0.30700E-042 0.68400E-01 0.19500E-01 0.15220E-03 0.15220E-03 0.60400E-04 0.21500E-04恒荷载计算...节点荷载: 节点号弯矩垂直力水平力柱荷载: 柱号荷载类型荷载值荷载参数1 荷载参数23 9 14.00 0.00梁荷载: 连续数荷载个数荷载类型荷载值1 荷载参数1 荷载值2 荷载参数2---- 恒荷载标准值作用计算结果------- 柱内力---柱号M N V M N V1 0.03 1.81 -0.19 -0.05 -1.78 0.192 -0.03 1.81 0.19 0.05 -1.78 -0.193 0.05 0.19 1.78 -0.05 -0.19 1.78--- 梁内力---梁号M N V M N V--- 恒荷载作用下的节点位移(mm) ---节点号. X向位移Y向位移1 0.0 0.02 0.0 0.0活荷载计算...节点荷载: 节点号弯矩垂直力水平力梁荷载: 连续数荷载个数荷载类型荷载值1 荷载参数1 荷载值2 荷载参数2--- 活荷载标准值作用下的节点位移(mm) ---节点号. X向位移Y向位移1 0.0 0.02 0.0 0.0地震计算...----- 左震动标准值作用计算结果-----地震力计算质量集中信息:质量集中节点号:1 2质点重量:2.170 2.170*** 第1振型结构自振周期(已乘周期折减系数，单位：秒): 0.000特征向量：1.000 1.000各质点的水平地震力(kN)：0.039 0.039--- 节点侧向（水平向）位移(mm) ---节点号δx 节点号δx 节点号δx 节点号δx( 1) 0.0 ( 2) 0.0 ( 3) 0.0 ( 4) 0.0*** 左地震各振型叠加(SRSS)水平地震作用效应输出:--- 节点侧向（水平向）位移(mm) ---节点号δx 节点号δx 节点号δx 节点号δx( 1) 0.0 ( 2) 0.0 ( 3) 0.0 ( 4) 0.0--- 梁内力---梁号M N V M N V振型参与质量系数:100.00%----- 右震动标准值作用计算结果-----地震力计算质量集中信息:质量集中节点号:1 2质点重量:2.170 2.170*** 第1振型结构自振周期(已乘周期折减系数，单位：秒): 0.000特征向量：1.000 1.000各质点的水平地震力(kN)：0.039 0.039--- 节点侧向（水平向）位移(mm) ---节点号δx 节点号δx 节点号δx 节点号δx ( 1) 0.0 ( 2) 0.0 ( 3) 0.0 ( 4) 0.0*** 右地震各振型叠加(SRSS)水平地震作用效应输出:--- 节点侧向（水平向）位移(mm) ---节点号δx 节点号δx 节点号δx 节点号δx ( 1) 0.0 ( 2) 0.0 ( 3) 0.0 ( 4) 0.0--- 梁内力---梁号M N V M N V振型参与质量系数:100.00%荷载效应组合计算...----- 荷载效应组合及强度、稳定、配筋计算-------------------------------------------------------------------------------------钢柱 1截面类型= 32; 布置角度= 0; 计算长度：Lx= 0.66, Ly= 0.08; 长细比：λx= 9.7,λy= 3.8 构件长度= 0.08; 计算长度系数: Ux= 8.81 Uy= 1.00截面参数: [18b 普通槽钢轴压截面分类:X轴:b类, Y轴:b类构件钢号：Q235验算规范: 普钢规范GB50017-2003柱下端柱上端组合号M N V M N V1 0.04 2.17 -0.23 -0.06 -2.14 0.232 0.03 1.81 -0.19 -0.05 -1.78 0.193 0.04 2.17 -0.23 -0.06 -2.14 0.234 0.03 1.81 -0.19 -0.05 -1.78 0.195 0.06 3.22 -0.34 -0.06 -2.14 0.236 0.06 2.86 -0.30 -0.05 -1.78 0.197 0.06 3.17 -0.34 -0.07 -2.41 0.268 0.04 2.17 -0.23 -0.09 -3.19 0.349 0.03 1.81 -0.19 -0.08 -2.83 0.3010 0.05 2.44 -0.26 -0.09 -3.14 0.3411 0.06 3.22 -0.34 -0.09 -3.19 0.3412 0.06 2.86 -0.30 -0.08 -2.83 0.3013 0.06 3.17 -0.34 -0.09 -3.14 0.3414 0.04 2.17 -0.23 -0.06 -2.14 0.2315 0.03 1.81 -0.19 -0.05 -1.78 0.1916 0.05 2.44 -0.26 -0.07 -2.41 0.2617 0.06 3.22 -0.34 -0.06 -2.14 0.2321 0.04 2.17 -0.23 -0.09 -3.19 0.3422 0.03 1.81 -0.19 -0.08 -2.83 0.3023 0.04 2.17 -0.23 -0.09 -3.19 0.3424 0.03 1.81 -0.19 -0.08 -2.83 0.3025 0.06 3.22 -0.34 -0.09 -3.19 0.3426 0.06 2.86 -0.30 -0.08 -2.83 0.3027 0.06 3.22 -0.34 -0.09 -3.19 0.3428 0.06 2.86 -0.30 -0.08 -2.83 0.3029 0.04 2.17 -0.23 -0.06 -2.14 0.2330 0.03 1.81 -0.19 -0.05 -1.78 0.1931 0.04 2.17 -0.23 -0.06 -2.14 0.2332 0.03 1.81 -0.19 -0.05 -1.78 0.1933 0.06 2.90 -0.31 -0.06 -2.14 0.2334 0.05 2.54 -0.27 -0.05 -1.78 0.1935 0.06 2.90 -0.31 -0.06 -2.14 0.2336 0.05 2.54 -0.27 -0.05 -1.78 0.1937 0.04 2.17 -0.23 -0.08 -2.88 0.3138 0.03 1.81 -0.19 -0.07 -2.52 0.2739 0.04 2.17 -0.23 -0.08 -2.88 0.3140 0.03 1.81 -0.19 -0.07 -2.52 0.2741 0.06 2.90 -0.31 -0.08 -2.88 0.3142 0.05 2.54 -0.27 -0.07 -2.52 0.2743 0.06 2.90 -0.31 -0.08 -2.88 0.3144 0.05 2.54 -0.27 -0.07 -2.52 0.2745 0.04 2.17 -0.23 -0.06 -2.14 0.2346 0.03 1.81 -0.19 -0.05 -1.78 0.1947 0.04 2.17 -0.23 -0.06 -2.14 0.2348 0.03 1.81 -0.19 -0.05 -1.78 0.1949 0.05 2.61 -0.23 -0.06 -2.13 0.1850 0.04 2.17 -0.18 -0.05 -1.78 0.1451 0.04 2.17 -0.28 -0.07 -2.60 0.3352 0.03 1.81 -0.24 -0.06 -2.17 0.2853 0.05 2.62 -0.33 -0.07 -2.60 0.3354 0.04 2.19 -0.28 -0.06 -2.17 0.2855 0.04 2.16 -0.18 -0.06 -2.13 0.1856 0.04 1.80 -0.14 -0.05 -1.78 0.14强度计算最大应力对应组合号: 11, M= 0.06, N= 3.22, M= -0.09, N= -3.19 强度计算最大应力(N/mm*mm) = 1.94强度计算最大应力比= 0.009平面内稳定计算最大应力(N/mm*mm) = 1.72平面内稳定计算最大应力比= 0.008平面外稳定计算最大应力(N/mm*mm) = 1.62平面外稳定计算最大应力比= 0.008强度计算最大应力< f= 215.00平面内稳定计算最大应力< f= 215.00构件重量(Kg)= 1.72--------------------------------------------------------------------------------钢柱 2截面类型= 32; 布置角度= 0; 计算长度：Lx= 0.66, Ly= 0.08; 长细比：λx= 9.7,λy= 3.8 构件长度= 0.08; 计算长度系数: Ux= 8.81 Uy= 1.00截面参数: [18b 普通槽钢轴压截面分类:X轴:b类, Y轴:b类构件钢号：Q235验算规范: 普钢规范GB50017-2003柱下端柱上端组合号M N V M N V1 -0.04 2.17 0.23 0.06 -2.14 -0.232 -0.03 1.81 0.19 0.05 -1.78 -0.193 -0.04 2.17 0.23 0.06 -2.14 -0.234 -0.03 1.81 0.19 0.05 -1.78 -0.195 -0.04 2.17 0.23 0.09 -3.19 -0.346 -0.03 1.81 0.19 0.08 -2.83 -0.307 -0.05 2.44 0.26 0.09 -3.14 -0.348 -0.06 3.22 0.34 0.06 -2.14 -0.239 -0.06 2.86 0.30 0.05 -1.78 -0.1910 -0.06 3.17 0.34 0.07 -2.41 -0.2611 -0.06 3.22 0.34 0.09 -3.19 -0.3412 -0.06 2.86 0.30 0.08 -2.83 -0.3013 -0.06 3.17 0.34 0.09 -3.14 -0.3414 -0.04 2.17 0.23 0.06 -2.14 -0.2315 -0.03 1.81 0.19 0.05 -1.78 -0.1916 -0.05 2.44 0.26 0.07 -2.41 -0.2617 -0.04 2.17 0.23 0.09 -3.19 -0.3418 -0.03 1.81 0.19 0.08 -2.83 -0.3019 -0.04 2.17 0.23 0.09 -3.19 -0.3420 -0.03 1.81 0.19 0.08 -2.83 -0.3021 -0.06 3.22 0.34 0.06 -2.14 -0.2322 -0.06 2.86 0.30 0.05 -1.78 -0.1923 -0.06 3.22 0.34 0.06 -2.14 -0.2324 -0.06 2.86 0.30 0.05 -1.78 -0.1925 -0.06 3.22 0.34 0.09 -3.19 -0.3426 -0.06 2.86 0.30 0.08 -2.83 -0.3027 -0.06 3.22 0.34 0.09 -3.19 -0.3428 -0.06 2.86 0.30 0.08 -2.83 -0.3029 -0.04 2.17 0.23 0.06 -2.14 -0.2330 -0.03 1.81 0.19 0.05 -1.78 -0.1931 -0.04 2.17 0.23 0.06 -2.14 -0.2335 -0.04 2.17 0.23 0.08 -2.88 -0.3136 -0.03 1.81 0.19 0.07 -2.52 -0.2737 -0.06 2.90 0.31 0.06 -2.14 -0.2338 -0.05 2.54 0.27 0.05 -1.78 -0.1939 -0.06 2.90 0.31 0.06 -2.14 -0.2340 -0.05 2.54 0.27 0.05 -1.78 -0.1941 -0.06 2.90 0.31 0.08 -2.88 -0.3142 -0.05 2.54 0.27 0.07 -2.52 -0.2743 -0.06 2.90 0.31 0.08 -2.88 -0.3144 -0.05 2.54 0.27 0.07 -2.52 -0.2745 -0.04 2.17 0.23 0.06 -2.14 -0.2346 -0.03 1.81 0.19 0.05 -1.78 -0.1947 -0.04 2.17 0.23 0.06 -2.14 -0.2348 -0.03 1.81 0.19 0.05 -1.78 -0.1949 -0.04 2.17 0.28 0.07 -2.60 -0.3350 -0.03 1.81 0.24 0.06 -2.17 -0.2851 -0.05 2.61 0.23 0.06 -2.13 -0.1852 -0.04 2.17 0.18 0.05 -1.78 -0.1453 -0.05 2.62 0.33 0.07 -2.60 -0.3354 -0.04 2.19 0.28 0.06 -2.17 -0.2855 -0.04 2.16 0.18 0.06 -2.13 -0.1856 -0.04 1.80 0.14 0.05 -1.78 -0.14强度计算最大应力对应组合号: 11, M= -0.06, N= 3.22, M= 0.09, N= -3.19强度计算最大应力(N/mm*mm) = 1.94强度计算最大应力比= 0.009平面内稳定计算最大应力(N/mm*mm) = 1.72平面内稳定计算最大应力比= 0.008平面外稳定计算最大应力(N/mm*mm) = 1.62平面外稳定计算最大应力比= 0.008强度计算最大应力< f= 215.00平面内稳定计算最大应力< f= 215.00平面外稳定计算最大应力< f= 215.00压杆,平面内长细比λ= 10. ≤[λ]= 150压杆,平面外长细比λ= 4. ≤[λ]= 150构件重量(Kg)= 1.72--------------------------------------------------------------------------------钢柱 3截面类型= 32; 布置角度= 0; 计算长度：Lx= 0.66, Ly= 0.25; 长细比：λx= 9.7,λy= 12.8 构件长度= 0.25; 计算长度系数: Ux= 2.64 Uy= 1.00截面参数: [18b 普通槽钢轴压截面分类:X轴:b类, Y轴:b类构件钢号：Q235组合号M N V M N V1 0.06 0.23 2.14 -0.06 -0.23 2.142 0.05 0.19 1.78 -0.05 -0.19 1.783 0.06 0.23 2.14 -0.06 -0.23 2.144 0.05 0.19 1.78 -0.05 -0.19 1.785 0.09 0.34 3.19 -0.06 -0.23 2.146 0.08 0.30 2.83 -0.05 -0.19 1.787 0.09 0.34 3.14 -0.07 -0.26 2.418 0.06 0.23 2.14 -0.09 -0.34 3.199 0.05 0.19 1.78 -0.08 -0.30 2.8310 0.07 0.26 2.41 -0.09 -0.34 3.1411 0.09 0.34 3.19 -0.09 -0.34 3.1912 0.08 0.30 2.83 -0.08 -0.30 2.8313 0.09 0.34 3.14 -0.09 -0.34 3.1414 0.06 0.23 2.14 -0.06 -0.23 2.1415 0.05 0.19 1.78 -0.05 -0.19 1.7816 0.07 0.26 2.41 -0.07 -0.26 2.4117 0.09 0.34 3.19 -0.06 -0.23 2.1418 0.08 0.30 2.83 -0.05 -0.19 1.7819 0.09 0.34 3.19 -0.06 -0.23 2.1420 0.08 0.30 2.83 -0.05 -0.19 1.7821 0.06 0.23 2.14 -0.09 -0.34 3.1922 0.05 0.19 1.78 -0.08 -0.30 2.8323 0.06 0.23 2.14 -0.09 -0.34 3.1924 0.05 0.19 1.78 -0.08 -0.30 2.8325 0.09 0.34 3.19 -0.09 -0.34 3.1926 0.08 0.30 2.83 -0.08 -0.30 2.8327 0.09 0.34 3.19 -0.09 -0.34 3.1928 0.08 0.30 2.83 -0.08 -0.30 2.8329 0.06 0.23 2.14 -0.06 -0.23 2.1430 0.05 0.19 1.78 -0.05 -0.19 1.7831 0.06 0.23 2.14 -0.06 -0.23 2.1432 0.05 0.19 1.78 -0.05 -0.19 1.7833 0.08 0.31 2.88 -0.06 -0.23 2.1434 0.07 0.27 2.52 -0.05 -0.19 1.7835 0.08 0.31 2.88 -0.06 -0.23 2.1436 0.07 0.27 2.52 -0.05 -0.19 1.7837 0.06 0.23 2.14 -0.08 -0.31 2.8838 0.05 0.19 1.78 -0.07 -0.27 2.5239 0.06 0.23 2.14 -0.08 -0.31 2.8840 0.05 0.19 1.78 -0.07 -0.27 2.5241 0.08 0.31 2.88 -0.08 -0.31 2.8842 0.07 0.27 2.52 -0.07 -0.27 2.5243 0.08 0.31 2.88 -0.08 -0.31 2.8844 0.07 0.27 2.52 -0.07 -0.27 2.5245 0.06 0.23 2.14 -0.06 -0.23 2.1446 0.05 0.19 1.78 -0.05 -0.19 1.7847 0.06 0.23 2.14 -0.06 -0.23 2.1448 0.05 0.19 1.78 -0.05 -0.19 1.7849 0.07 0.28 2.60 -0.06 -0.23 2.1350 0.06 0.23 2.17 -0.05 -0.19 1.7851 0.06 0.23 2.13 -0.07 -0.28 2.6052 0.05 0.19 1.78 -0.06 -0.23 2.1753 0.07 0.28 2.58 -0.07 -0.28 2.6054 0.06 0.23 2.15 -0.06 -0.23 2.1755 0.06 0.23 2.15 -0.06 -0.23 2.1356 0.05 0.19 1.79 -0.05 -0.19 1.78强度计算最大应力对应组合号: 8, M= 0.06, N= 0.23, M= -0.09, N= -0.34 强度计算最大应力(N/mm*mm) = 0.78强度计算最大应力比= 0.004平面内稳定计算最大应力(N/mm*mm) = 0.67平面内稳定计算最大应力比= 0.003平面外稳定计算最大应力(N/mm*mm) = 0.70平面外稳定计算最大应力比= 0.003强度计算最大应力< f= 215.00平面内稳定计算最大应力< f= 215.00平面外稳定计算最大应力< f= 215.00压杆,平面内长细比λ= 10. ≤[λ]= 150压杆,平面外长细比λ= 13. ≤[λ]= 150构件重量(Kg)= 5.75--------------------------------------------------------------------------------所有钢柱的总重量(Kg)= 9.钢梁与钢柱重量之和(Kg)= 9.-----PK11 计算结束-----。
18号槽钢受力计算(考虑动载系数)
双18号槽钢强度和挠度计算以双18号槽钢面对面安装组成建议的吊装梁。
一、计算载荷的确定考虑到动载荷、不均衡载荷、风载荷。
在起重吊装工程的设计中，为了计入动载荷、不均衡载荷的影响，常以计算载荷作为计算依据。
计算载荷的一般公式为：Qj= K1 K2 Q其中式中：Qj——计算载荷；K1——动载荷系数；K2——不均衡载荷系数；Q——设备及索吊具重量。
一般取动载荷系数K1为1.5 1.2 1.1 1.25一般取不均衡载荷系数K2为1.1～1.2。
另外，在北方和沿海地区的室外吊装作业时还要考虑风载荷。
(考略到恶劣的情况取K=K1K2=2)二、18号槽钢的受力分析截面形心轴位置见图受力计算简图（梁的长度是2M，在中心位置吊装）计算参数[ 18号槽钢A=2929mm 2 I x =13700000mm 4 W x =152000mm 31290y y mm ==截面抵抗矩3=13700000/90152222W W mm ==下上1）当不考虑动载系数的影响时中心处强度计算：60F kN =（以中心吊装6T 的货物计算）1160302M kN m ⨯=⨯= ()2230000000/152222298.6/215/N mm f N mm σ=⨯=<=符合要求。
挠度计算3356000020000.184848 2.0610137000002Fl W mm EI ⨯===⨯⨯⨯⨯中心 2）考虑动载系数的影响时，按照最恶劣的情况计算，取系数K=2。
中心处强度计算：60F kN =（以中心吊装6T 的货物计算）1160302M kN m ⨯=⨯= ()()222/30000000/1522222197.2/215/M W N mm f N mm σ=⨯=⨯=<= 符合要求。
挠度计算33526000020000.364848 2.0610137000002Fl W mm EI ⨯⨯===⨯⨯⨯⨯中心。
槽钢的计算方法
槽钢的计算方法以槽钢的计算方法为标题，我们来探讨一下槽钢的相关计算方法。
槽钢作为一种常用的结构钢材，广泛应用于建筑、桥梁、机械制造等领域。
在设计和施工过程中，正确的计算方法是确保结构安全和工程质量的关键。
我们需要了解一下槽钢的几何尺寸。
槽钢的截面形状呈槽状，常见的有C型槽钢和U型槽钢。
C型槽钢的截面形状类似于拉丁字母C，而U型槽钢的截面形状则类似于拉丁字母U。
槽钢的几何尺寸包括高度、宽度、厚度等。
在计算槽钢的截面面积时，我们可以使用以下公式：截面面积 = 高度× (宽度 + 厚度)接下来，我们来讨论一下槽钢的弯曲计算。
在实际工程中，槽钢常常需要承受弯曲力。
为了确保槽钢的强度和稳定性，我们需要计算槽钢的截面模量和惯性矩。
截面模量是描述槽钢截面抗弯刚度的物理量，用字母W表示。
计算槽钢的截面模量时，我们可以使用以下公式：截面模量 = (宽度× 高度^2 - 内沟高度× 内沟宽度^2) / 6其中，内沟高度和内沟宽度是指槽钢内沟的尺寸。
惯性矩是描述槽钢截面抗弯能力的物理量，用字母I表示。
计算槽钢的惯性矩时，我们可以使用以下公式：惯性矩 = (宽度× 高度^3 - 内沟高度× 内沟宽度^3) / 12当槽钢承受弯曲力时，我们还需要计算槽钢的截面模量与弯矩之间的关系。
根据槽钢的材料特性和几何尺寸，我们可以得到以下公式：弯矩 = 弯曲应力× 截面模量其中，弯曲应力是指槽钢截面受到的弯曲力除以截面积的结果。
槽钢的计算方法还包括对其受拉、受压和剪切性能的计算。
当槽钢承受拉力时，我们需要计算其截面的抗拉强度。
当槽钢承受压力时，我们需要计算其截面的抗压强度。
当槽钢承受剪切力时，我们需要计算其截面的抗剪强度。
这些计算方法涉及到材料的力学性能和槽钢截面的几何尺寸，具体的计算公式可以根据实际情况进行选择。
槽钢的计算方法涉及到几何尺寸的计算、截面模量和惯性矩的计算以及受力性能的计算。
型钢悬挑脚手架(扣件式)计算书(18#槽钢)
型钢悬挑脚手架(扣件式)计算书架体验算一、脚手架参数脚手板类型竹串片脚手板脚手板自重标准值G kjb(kN/m2) 0.350.01脚手板铺设方式5步1设密目式安全立网自重标准值G kmw(kN/m2)挡脚板类型竹串片挡脚板栏杆与挡脚板自重标准值G kdb(kN/m) 0.170.12挡脚板铺设方式5步1设每米立杆承受结构自重标准值g k(kN/m)横向斜撑布置方式6跨1设装修脚手架作业层数n zj 2装修脚手架荷载标准值G kzj(kN/m2) 2 地区广西柳州市安全网设置全封闭基本风压ω0(kN/m2) 0.31.13，1.58 风荷载体型系数μs 1.13 风压高度变化系数μz(连墙件、单立杆稳定性)0.38，0.54风荷载标准值ωk(kN/m2)(连墙件、单立杆稳定性)计算简图：立面图侧面图三、横向水平杆验算纵、横向水平杆布置承载能力极限状态q=1.2×(0.033+G kjb×l a/(n+1))+1.4×G k×l a/(n+1)=1.2×(0.033+0.35×1.5/(2+1))+1.4×2×1.5/( 2+1)=1.65kN/m正常使用极限状态q'=(0.033+G kjb×l a/(n+1))+G k×l a/(n+1)=(0.033+0.35×1.5/(2+1))+2×1.5/(2+1)=1.21kN/m 计算简图如下：1、抗弯验算M max=max[ql b2/8，qa12/2]=max[1.65×0.752/8，1.65×0.352/2]=0.12kN·mσ=M max/W=0.12×106/4490=25.84N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=max[5q'l b4/(384EI)，q'a14/(8EI)]=max[5×1.21×7504/(384×206000×107800)，1.21×3504/(8×206000×107800)]=0.224mmνmax＝0.224mm≤[ν]＝min[l b/150，10]＝min[750/150，10]＝5mm满足要求！3、支座反力计算承载能力极限状态R max=q(l b+a1)2/(2l b)=1.65×(0.75+0.35)2/(2×0.75)=1.33kN正常使用极限状态R max'=q'(l b+a1)2/(2l b)=1.21×(0.75+0.35)2/(2×0.75)=0.97kN四、纵向水平杆验算承载能力极限状态由上节可知F1=R max=1.33kNq=1.2×0.033=0.04kN/m正常使用极限状态由上节可知F1'=R max'=0.97kNq'=0.033kN/m1、抗弯验算计算简图如下：弯矩图(kN·m) σ=M max/W=0.54×106/4490=119.89N/mm2≤[f]=205N/mm2 满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝2.845mm≤[ν]＝min[l a/150，10]＝min[1500/150，10]＝10mm 满足要求！3、支座反力计算承载能力极限状态R max=3.08kN五、扣件抗滑承载力验算横向水平杆：R max=1.33kN≤R c=0.9×8=7.2kN纵向水平杆：R max=3.08kN≤R c=0.9×8=7.2kN满足要求！六、荷载计算1、立杆承受的结构自重标准值N G1k单外立杆：N G1k=(gk+(l b+a1)×n/2×0.033/h)×H=(0.12+(0.75+0.35)×2/2×0.033/1.8)×16=2.25kN 单内立杆：N G1k=2.25kN2、脚手板的自重标准值N G2k1单外立杆：N G2k1=(H/h+1)×la×(l b+a1)×G kjb×1/5/2=(16/1.8+1)×1.5×(0.75+0.35)×0.35×1/5/2=0.57kN 单内立杆：N G2k1=0.57kN3、栏杆与挡脚板自重标准值N G2k2单外立杆：N G2k2=(H/h+1)×la×G kdb×1/5=(16/1.8+1)×1.5×0.17×1/5=0.5kN4、围护材料的自重标准值N G2k3单外立杆：N G2k3=G kmw×la×H=0.01×1.5×16=0.24kN构配件自重标准值N G2k总计单外立杆：N G2k=N G2k1+N G2k2+N G2k3=0.57+0.5+0.24=1.32kN单内立杆：N G2k=N G2k1=0.57kN立杆施工活荷载计算外立杆：N Q1k=la×(l b+a1)×(n zj×G kzj)/2=1.5×(0.75+0.35)×(2×2)/2=3.3kN内立杆：N Q1k=3.3kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2×(N G1k+ N G2k)+0.9×1.4×N Q1k=1.2×(2.25+1.32)+0.9×1.4×3.3=8.43kN单内立杆：N=1.2×(N G1k+ N G2k)+0.9×1.4×N Q1k=1.2×(2.25+0.57)+0.9×1.4×3.3=7.54kN七、立杆稳定性验算立杆计算长度l0=Kμh=1×1.5×1.8=2.7m长细比λ=l0/i=2.7×103/15.9=169.81≤210轴心受压构件的稳定系数计算：立杆计算长度l0=kμh=1.155×1.5×1.8=3.12m长细比λ=l0/i=3.12×103/15.9=196.13查《规范》表A得，υ=0.188满足要求！2、立杆稳定性验算不组合风荷载作用单立杆的轴心压力设计值N=1.2(N G1k+N G2k)+1.4N Q1k=1.2×(2.25+1.32)+1.4×3.3=8.89kNσ=N/(υA)=8893.22/(0.188×424)=111.57N/mm2≤[f]=205N/mm2满足要求！组合风荷载作用单立杆的轴心压力设计值N=1.2(N G1k+N G2k)+0.9×1.4N Q1k=1.2×(2.25+1.32)+0.9×1.4×3.3=8.43kN M w=0.9×1.4×M wk=0.9×1.4×ωk l a h2/10=0.9×1.4×0.54×1.5×1.82/10=0.33kN·m σ=N/(υA)+M w/W=8431.22/(0.188×424)+328572.78/4490=178.95N/mm2≤[f]=205N/mm2 满足要求！八、连墙件承载力验算lw k a长细比λ=l0/i=1500/15.8=94.94，查《规范》表A.0.6得，υ=0.67(N lw+N0)/(υAc)=(5.81+3)×103/(0.67×489)=27.02N/mm2≤0.85 ×[f]=0.85 ×205N/mm2=174.25N/mm2满足要求！扣件抗滑承载力验算：N lw+N0=5.81+3=8.81kN≤0.9×12=10.8kN满足要求！九、脚手架材料用量计算脚手架杆部件名称数量计算公式用量(m) 备注立杆2H×(L/la+1) 3072纵向水平杆(2×(n jj+n zj+n qj)+2×(H/h+1))×L 2574 防护栏杆+纵向水平杆横向水平杆(H/h+1)×((1+n)×L/l a+1)×(l b+a1) 2831.4横向斜撑(H/h+1)×(L/l a+1)×1/6×(h2+l b2)0.5280.8 6跨1设连墙件LH/(2l a×2h) 212 2步2跨，单位(根) 安全网LH 2288 单位(㎡)脚手板(H/h+1)×1/5×L×(l b+a1) 283.14 5步1设，单位(㎡) 挡脚板(H/h+1)×1/5×L 257.4 5步1设悬挑梁验算一、基本参数二、荷载布置参数各排立杆距主梁外锚固点水平距离作用点号各排立杆传至梁上荷载F(kN)主梁间距l a(mm)(mm)1 8.89 500 15002 8.89 1250 1500附图如下：平面图立面图三、主梁验算k第1排：F1=F1/n z=8.89/1=8.89kN第2排：F2=F2/n z=8.89/1=8.89kN1、强度验算弯矩图(kN·m)σmax=M max/W=15.86×106/152200=104.19N/mm2≤[f]=215N/mm2符合要求！2、抗剪验算剪力图(kN)τmax=Q max/(8I zδ)[bh02-(b-δ)h2]=18.16×1000×[70×1802-(70-9)×1592]/(8×13699000×9)=13.36N/mm2τmax=13.36N/mm2≤[τ]=125N/mm2符合要求！3、挠度验算变形图(mm)νmax=8.32mm≤[ν]=2×l x/250=2×1350/250=10.8mm符合要求！4、支座反力计算R1=-6.9kN,R2=25.67kN四、悬挑主梁整体稳定性验算主梁轴向力：N =[0]/n z=[0]/1=0kN压弯构件强度：σmax=M max/(γW)+N/A=15.86×106/(1.05×152.2×103)+0×103/2929=99.22N/mm2≤[f]=215 N/mm2符合要求！受弯构件整体稳定性分析：其中υb -- 均匀弯曲的受弯构件整体稳定系数，按照下式计算：υb=(570tb/lh)×(235/f y)=570 ×10.5×70× 235 /(2700×180×235)=0.86 由于υb大于0.6，根据《钢结构设计规范》(GB50017-2003)附表B，得到υb值为0.74。
槽钢多重计算公式
槽钢多重计算公式槽钢是一种常见的工程结构材料，广泛应用于建筑、桥梁、机械制造等领域。
在工程设计和计算中，需要对槽钢的多重进行计算，以确保其在使用过程中能够满足承载和稳定的要求。
本文将介绍槽钢多重计算的公式及其应用。
槽钢的多重计算主要包括截面特性计算、弯曲承载力计算、剪切承载力计算和压弯扭承载力计算。
下面将分别介绍这几个方面的计算公式及其应用。
1. 截面特性计算。
槽钢的截面特性主要包括截面面积、惯性矩和抗扭系数。
截面面积的计算公式为，A = bh，其中b为槽钢的宽度，h为槽钢的高度。
惯性矩的计算公式为，I =(1/12)bh^3，抗扭系数的计算公式为，Wt = (1/3)bh^2。
这些截面特性的计算可以帮助工程师确定槽钢在受力时的承载能力和稳定性。
2. 弯曲承载力计算。
槽钢在受弯曲力作用时，需要计算其弯曲承载力以确保结构的安全性。
根据槽钢的截面特性和受力情况，可以使用以下公式计算槽钢的弯曲承载力：M = fyS，其中M为弯矩，f为槽钢的抗弯强度，y为截面的有效高度，S为截面的抗弯强度。
通过这个公式，工程师可以确定槽钢在受弯曲力作用时的承载能力。
3. 剪切承载力计算。
槽钢在受剪切力作用时，需要计算其剪切承载力以确保结构的安全性。
剪切承载力的计算公式为，V = fvA，其中V为剪切力，f为槽钢的抗剪强度，v为截面的有效厚度，A为截面的面积。
通过这个公式，工程师可以确定槽钢在受剪切力作用时的承载能力。
4. 压弯扭承载力计算。
槽钢在受压弯扭力作用时，需要计算其压弯扭承载力以确保结构的安全性。
压弯扭承载力的计算公式为，N = fcS，其中N为压弯扭力，f为槽钢的抗压强度，c 为截面的有效高度，S为截面的抗压强度。
通过这个公式，工程师可以确定槽钢在受压弯扭力作用时的承载能力。
综上所述，槽钢的多重计算涉及截面特性计算、弯曲承载力计算、剪切承载力计算和压弯扭承载力计算。
通过这些计算公式，工程师可以确定槽钢在受力时的承载能力和稳定性，从而保证结构的安全性。
