CT原理与图像重建
ct系统工作原理
ct系统工作原理CT系统工作原理引言：CT（Computed Tomography）系统是一种通过X射线成像技术来获取人体内部结构信息的医学设备。
它在医学诊断领域起到了重要的作用。
本文将介绍CT系统的工作原理，包括扫描过程、成像原理、图像重建等方面的内容。
一、扫描过程：CT系统的扫描过程包括三个主要步骤：准备、扫描和数据采集。
1. 准备：在进行CT扫描之前，患者需要躺在扫描床上，并被固定好，以保证扫描的准确性。
同时，医生需要设置扫描参数，如扫描区域、层厚、扫描时间等。
2. 扫描：在扫描过程中，X射线发射器和探测器围绕患者的身体旋转，同时发射和接收X射线。
X射线通过患者的身体组织后，被探测器接收，形成一组投影数据。
3. 数据采集：探测器接收到的投影数据经过放大和模数转换后，传输给计算机进行后续处理。
计算机将这些数据存储起来，用于后续的图像重建。
二、成像原理：CT系统的成像原理基于X射线在物质中的吸收和散射特性。
通过测量X射线在不同方向上的吸收量，可以重建出人体内部的结构信息。
1. X射线的吸收：不同组织和器官对X射线的吸收能力不同，这是CT成像的基础。
密度较高的组织（如骨骼）对X射线的吸收较强，而密度较低的组织（如脂肪）对X射线的吸收较弱。
2. 投影数据的获取：CT系统通过测量X射线在不同方向上通过患者身体的吸收量，获取一组投影数据。
这些投影数据包含了患者身体不同部位的吸收信息。
3. 图像重建：图像重建是CT系统中的关键步骤。
计算机通过对投影数据进行处理和分析，使用数学算法将投影数据转换成具有空间分辨率的图像。
常见的重建算法包括滤波反投影算法和迭代重建算法。
三、图像质量与参数选择：CT图像的质量与扫描参数的选择密切相关。
合理选择扫描参数可以提高图像的分辨率和对比度。
1. 扫描参数：扫描参数包括扫描区域、层厚、扫描时间等。
选择适当的扫描区域可以减少辐射剂量，同时保证图像质量。
层厚的选择决定了图像的空间分辨率，较小的层厚可以提高分辨率。
ct重建算法
CT重建算法1. 介绍计算机断层扫描（Computed Tomography, CT）是一种通过旋转式X射线扫描来获取物体内部详细结构的成像技术。
CT重建算法是将获得的一系列投影数据转化为图像的过程。
本文将介绍CT重建算法的原理、常见算法以及应用。
2. 原理CT重建算法的原理基于X射线的相对吸收特性。
当X射线通过物体时，被吸收的程度与物体的密度有关。
通过在不同角度上获得物体的吸收投影数据，可以得到物体的密度分布。
CT重建算法将这些投影数据转换为物体的二维或三维图像。
3. 常见算法3.1 过滤回投影算法（Filtered Backprojection）过滤回投影算法是最常用的CT重建算法之一。
它在重建过程中使用反投影和滤波两个步骤。
反投影（Backprojection）是将投影数据沿着投影路径反向投射到图像平面上。
滤波（Filtering）是为了抵消投影数据中带来的伪影，通常使用高通滤波器来增强边缘。
过滤回投影算法的优点是简单、快速，适用于大部分CT重建应用。
然而，它对数据质量要求较高，容易受到噪声的影响。
3.2 代数重建技术（Algebraic Reconstruction Technique，ART）代数重建技术是一种迭代重建算法。
它通过假设一个初始图像，然后通过反复调整该图像，使其产生的投影数据与实际投影数据越来越接近。
ART算法的优点是对噪声更加稳健，并且可以提供更好的图像质量。
然而，它的计算量较大，需要更长的重建时间。
3.3 迭代重建算法除了ART算法，还有其他一些迭代重建算法，如最小二乘迭代算法、最小均方偏差迭代算法等。
这些算法的思想都是通过迭代过程逐步调整图像，使其产生的投影数据与实际投影数据更接近。
迭代重建算法的优点是能够处理高噪声情况下的重建问题，并且可以提供更好的图像质量。
然而，它的计算量较大，需要更长的重建时间。
4. 应用CT重建算法在医学领域有着广泛的应用。
它可以用于诊断与鉴别诊断，如放射影像学、肿瘤检测和血管成像等。

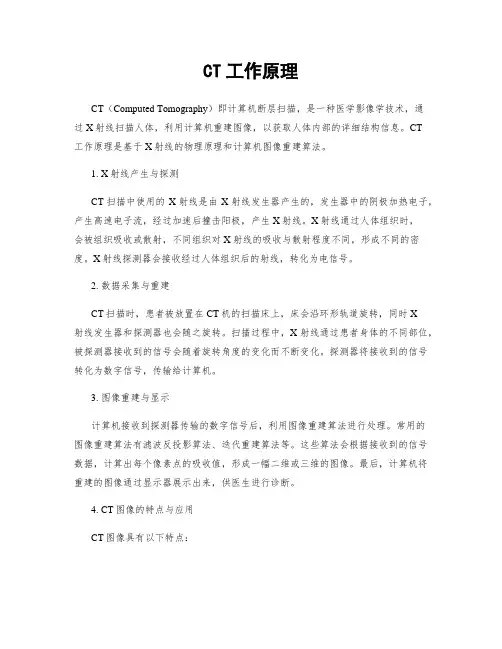

CT工作原理
CT工作原理CT（Computed Tomography）即计算机断层扫描，是一种医学影像学技术，通过X射线扫描人体，利用计算机重建图像，以获取人体内部的详细结构信息。
CT工作原理是基于X射线的物理原理和计算机图像重建算法。
1. X射线产生与探测CT扫描中使用的X射线是由X射线发生器产生的，发生器中的阴极加热电子，产生高速电子流，经过加速后撞击阳极，产生X射线。
X射线通过人体组织时，会被组织吸收或散射，不同组织对X射线的吸收与散射程度不同，形成不同的密度。
X射线探测器会接收经过人体组织后的射线，转化为电信号。
2. 数据采集与重建CT扫描时，患者被放置在CT机的扫描床上，床会沿环形轨道旋转，同时X射线发生器和探测器也会随之旋转。
扫描过程中，X射线通过患者身体的不同部位，被探测器接收到的信号会随着旋转角度的变化而不断变化。
探测器将接收到的信号转化为数字信号，传输给计算机。
3. 图像重建与显示计算机接收到探测器传输的数字信号后，利用图像重建算法进行处理。
常用的图像重建算法有滤波反投影算法、迭代重建算法等。
这些算法会根据接收到的信号数据，计算出每个像素点的吸收值，形成一幅二维或三维的图像。
最后，计算机将重建的图像通过显示器展示出来，供医生进行诊断。
4. CT图像的特点与应用CT图像具有以下特点：- 高分辨率：CT扫描可以提供高分辨率的图像，能够显示出人体内部的微小结构，有助于医生进行精确的诊断。
- 三维重建：通过多次扫描和图像重建，可以生成三维的CT图像，更全面地展示人体结构。
- 对比增强：在CT扫描中，可以使用对比剂来增强某些组织或器官的显示效果，提高诊断准确性。
- 多种应用：CT扫描广泛应用于各个医学领域，如肿瘤检测、脑部疾病诊断、骨折检查等。
CT扫描作为一种无创检查手段，已经成为医学诊断中不可或缺的工具之一。
它能够提供详细的人体内部结构信息，帮助医生进行准确的诊断和治疗计划制定。
随着技术的不断进步，CT扫描的图像质量和分辨率还将不断提高，为医学影像学的发展做出更大的贡献。
ct重建概念和算法详细解析
ct重建概念和算法详细解析一、CT重建的概念CT重建，全称计算机断层扫描图像重建，是指通过计算机技术将原始的CT扫描数据转化为可观察的二维图像或三维图像的过程。
这种技术使得医生可以在一个三维的视角下观察人体内部结构，从而更好地进行疾病的诊断和治疗。
二、CT重建的算法1.反投影算法（Back Projection Algorithm）反投影算法是最早的CT重建算法，其基本原理是将经过旋转的X射线源发射的扇形射线束的反向投影与图像像素相对应，通过测量每个角度下的投影数据，并将这些数据反投影到图像像素中，最终得到重建的图像。
反投影算法简单、快速，但重建图像的质量受限于投影数据的数量和采集方式。
2.滤波反投影算法（Filtered Back Projection Algorithm）滤波反投影算法是对反投影算法的一种改进，通过对投影数据进行滤波处理，去除噪声和伪影，提高了重建图像的质量。
该算法是目前CT重建中最常用的算法之一，但仍然受限于投影数据的数量和采集方式。
3.迭代重建算法（Iterative Reconstruction Algorithm）迭代重建算法是一种基于优化的重建算法，通过对投影数据进行迭代优化，不断更新图像中的像素值，直到达到一定的收敛条件为止。
该算法可以更好地处理不完全的投影数据和噪声，提高重建图像的质量。
但迭代重建算法的计算量大，需要较长的计算时间和较大的存储空间。
4.压缩感知重建算法（Compressed Sensing Reconstruction Algorithm）压缩感知重建算法是一种基于压缩感知理论的重建算法，通过利用信号的稀疏性和非确定性采样，从少量的投影数据中重建出高质量的图像。
该算法可以在较短的扫描时间和较低的辐射剂量下获得较好的重建效果，但计算量较大，需要高效的优化算法和计算资源。
CT工作原理
CT工作原理CT（Computed Tomography）是一种医学成像技术，通过使用X射线和计算机算法，能够生成人体内部的详细断层图像。
本文将详细介绍CT工作原理，包括其基本原理、设备构造和成像过程。
一、基本原理CT的基本原理是利用X射线的吸收特性和计算机算法来生成图像。
X射线是一种高能量电磁波，能够穿透人体组织，但不同组织对X射线的吸收程度不同。
CT设备通过旋转X射线源和探测器围绕患者进行扫描，获取多个角度的X射线数据。
计算机根据这些数据进行重建，生成人体内部的断层图像。
二、设备构造CT设备主要由以下几个部分构成：1. X射线源：产生高能量的X射线束，通常由X射线管组成。
2. 旋转机构：将X射线源和探测器围绕患者旋转，以获取多个角度的X射线数据。
3. 探测器：用于接收经过患者体内组织后的X射线，并将其转化为电信号。
4. 数据采集系统：将探测器接收到的电信号转化为数字信号，以便计算机进行处理。
5. 计算机：通过复杂的算法对X射线数据进行处理和重建，生成断层图像。
6. 显示器：用于显示和观察生成的图像。
三、成像过程CT的成像过程主要包括以下几个步骤：1. 准备：患者需要躺在CT扫描床上，保持相对静止。
医生会确定需要扫描的区域，并给予必要的准备。
2. 扫描：CT设备开始旋转，X射线源发射X射线束，经过患者体内后被探测器接收。
在旋转过程中，多个角度的X射线数据被采集。
3. 数据处理：数据采集系统将探测器接收到的电信号转化为数字信号，并传输给计算机进行处理。
计算机根据采集到的数据进行重建，生成断层图像。
4. 图像重建：计算机通过复杂的算法对采集到的数据进行重建，生成高分辨率的断层图像。
5. 图像显示：生成的断层图像会显示在CT设备的显示器上，医生可以观察和分析图像，以做出准确的诊断。
四、应用领域CT技术在医学领域有着广泛的应用，主要包括以下几个方面：1. 诊断：CT能够提供高分辨率的断层图像，可用于检测和诊断各种疾病和损伤，如肿瘤、骨折、脑卒中等。
CT工作原理
CT工作原理引言概述：计算机断层扫描（CT）是一种常用的医学成像技术，它利用X射线和计算机算法来生成人体内部的详细图像。
本文将介绍CT的工作原理，包括X射线的产生、扫描过程、图像重建和应用领域等方面。
正文内容：1. X射线的产生1.1 X射线管：通过向阴极加热来产生电子，然后通过加速电压将电子加速到阳极，当电子撞击阳极时，产生X射线。
1.2 X射线谱：X射线的能量范围称为X射线谱，不同能量的X射线在人体组织中的穿透能力不同。
2. CT扫描过程2.1 准备：患者躺在扫描床上，需要保持静止。
2.2 扫描：X射线管和探测器围绕患者旋转，同时发射和接收X射线，形成一系列的投影图像。
2.3 数据采集：探测器将每个投影图像转换为电信号，并传输给计算机进行处理。
2.4 重建：计算机利用数学算法将投影图像重建为横断面图像。
2.5 图像处理：通过图像处理算法，可以增强图像的对比度和细节，以提高诊断准确性。
3. CT图像重建3.1 过滤和反投影：计算机对每个投影图像进行滤波和反投影处理，得到初始的重建图像。
3.2 重建算法：常用的重建算法包括滤波反投影算法、迭代重建算法等。
3.3 重建图像质量：重建图像的质量取决于扫描参数、重建算法和图像处理等因素。
4. CT的应用领域4.1 临床诊断：CT可以用于检测肿瘤、骨折、脑卒中等疾病，提供准确的诊断依据。
4.2 术前规划：CT可以提供三维图像，帮助医生进行手术规划和模拟操作。
4.3 医学研究：CT在医学研究中广泛应用，可以观察人体解剖结构和病理变化。
5. CT的发展趋势5.1 剂量控制：为了减少辐射剂量对患者的影响，研究人员正在开发新的技术和算法来降低剂量。
5.2 快速扫描：随着计算机处理能力的提高，CT扫描速度越来越快，可以在很短的时间内完成扫描。
5.3 多模态成像：CT和其他成像技术的结合，可以提供更全面、准确的诊断信息。
总结：CT工作原理是基于X射线的产生、扫描过程、图像重建和应用领域等方面的原理。
ct原理及算法
CT（计算机断层扫描）是一种医学成像技术，通过使用X射线或其他类型的辐射，从不同角度获取人体内部的断层图像。
CT扫描利用旋转的X射线源和探测器，通过扫描整个区域并记录经过人体组织的射线强度的变化，然后利用计算机重建图像。
CT扫描的算法包括以下步骤：
1. 数据获取：CT扫描器旋转并从不同角度发射X射线，同时探测器记录射线的吸收强度。
这些数据以数字化的形式进行存储。
2. 前向投影：从得到的射线数据中，计算机使用前向投影算法，将每个射线的吸收强度信息投射到相应的空间坐标上。
这样，就得到了一个投影数据集，其中包含了从多个角度拍摄的射线的吸收信息。
3. 逆过程：CT扫描的主要算法是逆过程，即重建算法。
在逆过程中，计算机使用反投影和滤波算法将投影数据集转换为断层图像。
反投影将投影数据投射回物体内部的每个点，然后滤波算法进行去除伪影和增强图像细节。
4. 图像重建：通过对逆过程中得到的断层图像进行数学运算和图像处理，可以进一步优化和增强图像的质量。
这些处理可以包括去噪、增强对比度和调整图像灰度等。
CT扫描的原理和算法是复杂且技术性强的，涉及到数学、物理和计算机科学等多个学科领域。
这些算法的发展使得现代CT扫描能够提供精准和详细的断层图像，给医生提供更准确的诊断和治疗指导。
ct 重建原理
CT重建原理主要是基于X线从不同方向沿着身体某一个选定的断层进行照射，测定透过的X 光量。
这些数据经过数字化和计算后，可以得出该层面各个组织容积的吸收系数，然后再通过重建算法将这些数据转化为图像，从而获得可视化信息。
这种技术可以对人体各个层面进行全角度扫描，收集的信息比X光线扫描更全面，其密度分辨率也明显优于X线图像，因此可以更好地显示软组织的结构。
CT检查是一种无创检查，具有扫描时间快、图像清晰等特点，容易被大多数患者接受。
此外，增强CT检查还可以用于进一步明确病变性质。
CT重建算法的基本原理是将探测器得到的数据转化为我们能够理解的三维图像，其中涉及到多个角度的测量结果和衰减系数分布的估计。
在实际的图像重建过程中，还需要考虑各种误差源对测量结果的影响，如X射线源的偏焦辐射、被测物体中存在金属物质、X光子数量不足等。
因此，CT图像重建是一个复杂的过程，需要借助计算机技术和数学原理来实现。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简介
图像投影，就是说将图像在某一方向上做线性积分（或理解为累加求和）。
如果将图像看成二维函数f(x, y)，则其投影就是在特定方向上的线性积分，比如f(x, y)在垂直方向上的线性积分就是其在x轴上的投影；f(x, y)在水平方向上的线积分就是其在y轴上的投影。
通过这些投影，可以获取图像在指定方向上的突出特性，这在图像模式识别等处理中可能会用到。
Radon变换（拉东变换），就是将数字图像矩阵在某一指定角度射线方向上做投影变换。
这就是说可以沿着任意角度theta来做Radon变换。
实例
% 实验Radon变换
% By lyqmath
% Dalian University of Technology
% School of Mathematical Sciences
clc; clear all; close all;
I = zeros(256, 256);
[r, c] = size(I);
I(floor(1/5*r:4/5*r), floor(3/5*c:4/5*c)) = 1;
figure;
subplot(2, 2, 1); imshow(I); title('原图像');
[R, xt] = radon(I, [0 45 90]); % 在0、45、90度方向做radon变换
subplot(2, 2, 2);
plot(xt, R(:, 1));
title('水平方向的radon变换曲线');
subplot(2, 2, 3);
plot(xt, R(:, 2));
title('45度方向的radon变换曲线');
subplot(2, 2, 4);
plot(xt, R(:, 3));
title('垂直方向的radon变换曲线');
结果：
总结
由于radon变换将图像变换到按角度投影区域，和有名的hough类似，可以应用与检测直线。
个人认为，通过将图像矩阵在多角度做积分投影，再对得到的数据做统计分析，可以确定出图像的一些基本性质。
==================附======================
I = zeros(100,100);
I(25:75, 25:75) = 1;
imshow(I)
[R,xp] = radon(I,[0 45]);
figure; plot(xp,R(:,1)); title('R_{0^o} (x\prime)')
theta = 0:180;
[R,xp] = radon(I,theta);
imagesc(theta,xp,R);
title('R_{\theta} (X\prime)');
xlabel('\theta (degrees)');
ylabel('X\prime');
set(gca,'XTick',0:20:180);
colormap(hot);
colorbar
结果
原图：
变换后：
=====================逆变换=====================
I = zeros(100,100);
I(25:75, 25:75) = 1;
P=I;
imshow(P)
theta1=0:10:170;[R1,xp]=radon(P,theta1); %存在18个角度投影
theta2=0:5:175;[R2,xp]=radon(P,theta2); %存在36个角度投影
theta3=0:2:178;[R3,xp]=radon(P,theta3); %存在90个角度投影
figure,imagesc(theta3,xp,R3);colormap(hot);colorbar;
xlabel('\theta');ylabel('x\prime'); % 定义坐标轴
I1=iradon(R1,10);
I2=iradon(R2,5);
I3=iradon(R3,2);
figure,imshow(I1),title('I1'); figure,imshow(I2),title('I2'); figure,imshow(I3),title('I3');
==========================反变换====================
I = imread('mm.JPG');
I = rgb2gray(I);
P=I;
imshow(P)
theta1=0:10:170;[R1,xp]=radon(P,theta1); %存在18个角度投影
theta2=0:5:175;[R2,xp]=radon(P,theta2); %存在36个角度投影
theta3=0:1:179;[R3,xp]=radon(P,theta3); %存在90个角度投影
figure,imagesc(theta3,xp,R3);colormap(hot);colorbar;
xlabel('\theta');ylabel('x\prime'); % 定义坐标轴
I1=iradon(R1,10); % 开始反变换，还原图像
I2=iradon(R2,5);
I3=iradon(R3,1);
figure,imshow(I1),title('I1');
figure,imshow(I2),title('I2');
figure,imshow(I3),title('I3');
k=input('Your Thresh(0,1):')
thres1=max(I3(:))*k %maybe 0.5 is perfect
figure,imshow(I3>thres1),title('I4');
iradon函数的使用
iradon:图像处理命令
功能：进行反radon变换
语法：
I=iradon(P,theta)
I=iradon(P,theta, interp,filter,d,n)
[I,h]=iradon(…)
举例：
P=phantom(128);
R=radon(P,0:179);
I=iradon(R,0:179,’nearest’,’Hann’); imshow(P)
figure,imshow(I)
结果：
相关命令：iradon phantom。
