AutoCAD2010--第7章 制作图幅和样板图
CAD完整教程2010
CAD教程-AutoCAD2010全套教程目录目录 1第1课计算机绘图技术概述 1第2课AutoCAD2010的启动与工作空间的设置 3第3课AutoCAD 2010的绘图环境 33.1 界面介绍3一、标题栏 3二、菜单栏 3三、快捷菜单 4四、工具栏 4五、绘图窗口 4六、命令行与文本窗口 5七、状态栏 53.2 文件操作5一、创建新图形文件 5二、打开文件 5三、保存文件 6四、加密保存图形文件 63.3 坐标系7一、笛卡儿坐标系7二、极坐标系7三、相对坐标7四、坐标值的显示73.4 界面设置8一、调整视窗8二、设置绘图单位8三、设置绘图边界9第4课简单图形的绘制104.1直线的绘制10一、绘制直线段10二、绘制射线12三、绘制构造线124.2点的绘制15一、设置点样式：15二、绘制点15三、绘制等分点16四、绘制定距点164.3多边形的绘制16一、绘制矩形16二、绘制正多边形174.4圆及圆弧的绘制19一、绘制圆19二、绘制圆弧21三、椭圆及椭圆弧的绘制24 第5课提高绘图效率29 5.1 工具栏的设置295.2 视图操作305.2.1重画与重新生成图形30 5.2.2 缩放视图315.3 辅助绘图工具34一、正交绘图35二、设置捕捉35三、栅格工具35四、对象捕捉36五、自动追踪39六、动态输入40第6课复杂图形的绘制41 6.1 多线416.2 多段线426.3 样条曲线496.4 徒手绘制图形50一、徒手画线50二、绘制修订云线51三、区域覆盖52第7课创建面域和图案填充547.1面域547.2 图案填充56第8课图形编辑Ⅰ 608.1选择对象608.2使用夹点编辑图形64一、控制夹点显示65二、使用夹点编辑图形66第8课图形编辑Ⅱ 678.3 删除与复制对象678.4 镜像、偏移和阵列对象708.5 移动、旋转和缩放对象728.6 拉伸、拉长738.7 修剪与延伸对象74第8课图形编辑Ⅲ 76（4）编辑对象特性768.8 打断与合并对象768.9 修改倒角、圆角778.10分解对象与对齐对象788.11编辑对象特性81第9课图层管理849.1 图层概述849.2设置图层的特性。
AutoCAD2010实用教程ppt课件()
旋转对象
1．功能 旋转选取的对象。
2．执行方式 【修改】→【旋转】
3．操作练习 使用旋转功能将沙发进行90度旋转。
缩放对象
1．功能 放大或缩小选定对象，使缩放后对象的比例保持不变 。
2．执行方式 【修改】→【缩放】
3．操作练习 用缩放功能将双人床缩小 。
二、对象的复制
复制对象
1．功能 复制对象并指定到相应的位置 。
1．功能 图案填充是一种使用指定线条图案、颜色来填满指定区域，常常用于表
达剖切面和不同类型物体对象的外观纹理，广泛应用在绘制机械图、建筑图 及地质构造图中。 2．执行方式
【绘图】→【图案填充】 3．操作练习
通过图案填充来填满指定区域 。
八、面域
创建面域
1．功能 定义计算图形，为布尔运算做准备。
2．执行方式 【绘图】→【面域】
2．执行方式 【修改】→【圆角】
3．操作练习 使用圆角功能将矩形倒圆角 。
六、夹点编辑
1．功能 选择对象时图形上的小方块高亮显示，这些位于对象关键点的小
方块就称作夹点 。
2．执行方式 鼠标操作
3．操作练习 夹点的位置视所选对象的类型而定。
小结
Auto CAD 2010提供了丰富的编辑二维图形的功能。本章主要 介绍CAD 2010中基本的二维图形编辑方法，其中使用频率较高的有 复制、镜像、偏移、圆角等。
3.工具栏
工具栏是应用程序调用命令的另一种方式，它包含许多由图标表 示的命令按钮，用户只需单击某个按钮即可执行相应的操作 ，如 下图所示。
4.绘图操作区
绘图操作区是用户绘图的工作区域，所有的绘图结果都是所见即 所得，如下图所示。
5.命令行
命令栏位于工作界面的下方，当命令栏中显示“命令：”提示的 时候，表明软件等待用户输入命令，如下图所示。
中文版AutoCAD2010基础教程(第二版)( (7)
第7章 尺 寸 标 注
图7-9 超出标记为0和3时的标注效果
第7章 尺 寸 标 注 【基线间距】：用于设置基线标注中各尺寸线之间的距离， 如图7-10所示。
图7-10 不同基线间距的标注效果
第7章 尺 寸 标 注
【隐藏】：分别用于指定第一、二条尺寸线是否被隐藏。 【延伸线】选项区包括以下几项： 【颜色】：用于设置延伸线的颜色。 【延伸线1的线型】：用于设置第一条延伸线的线型。 【延伸线2的线型】：用于设置第二条延伸线的线型。 【线宽】：用于设置延伸线的线宽。 【超出尺寸线】：用于指定延伸线在尺寸线上方伸出的距 离，如图7-11所示分别为超出尺寸线的距离为3和4时的标注效 果。
相同的尺寸标注参数，共有7个选项卡，分别是【线】、【符 号和箭头】、【文字】、【调整】、【主单位】、【换算单位】 和【公差】。
第7章 尺 寸 标 注
1. 线的设置 在【线】选项卡中可以设置尺寸线、延伸线的格式和特性， 如图7-8所示。该选项卡主要分为【尺寸线】选项区和【延伸线】 选项区。 【尺寸线】选项区包括以下几项： 【颜色】：用于设置尺寸线的颜色。 【线型】：用于设置尺寸线的线型。 【线宽】：用于设置尺寸线的线宽。 【超出标记】：用于设置超出延伸线的长度，该选项只有当 用户以“倾斜”、“建筑标记”、“无”等记号作为尺寸线终止 符号而不是箭头时才能激活。如图7-9所示分别为超出标记为0和 3时的标注效果。
第7章 尺 寸 标 注 【水平】：用于设置标注文字相对于尺寸线和延伸线的水 平位置，有“居中”、“第一条延伸线”、“第二条延伸线”、 “第一条延伸线上方”和“第二条延伸线上方”等几项，如图 7-19所示。
图7-19 文字观察方向】：用于设置标注文字的观察方向。 【从尺寸线偏移】：用于设置标注文字与尺寸线之间的距 离。 【文字对齐】选项区包括以下几项： 【水平】：选择该项将水平放置文字，文字角度与尺寸线 角度无关。 【与尺寸线对齐】：选择该项，文字角度与尺寸线角度保 持一致。 【ISO标准】：选择该项，当文字在延伸线内时，文字与 尺寸线对齐；当文字在延伸线外时，则文字水平排列。
CAD图幅的制作
首先先要确定你所需要的图纸尺寸。
其中：B 宽； L 长；a 为装订边； e 为不留装订边时图纸周边到图框线距离；c 为留装订边时图纸周边到图框线的距离；以上单位均为mm ；在CAD中的具体操作步骤以A3图为例：1.启动CAD2.设定图框的线形和线宽。
按标准，设定连续线性，线宽0.7mm。
3.设定单位，输入命令 UN 将其设为毫米4.设定图形界限。
输入命令：limits ，设定图幅为 420*297mm。
5.画矩形。
输入命令：REC后指定第一点，在第二点的坐标中输420*297。
6.偏移矩形。
输入命令：O（offset），进行偏移。
现在有两种情况：a.不留装订边。
由上表知，取e为10mm。
输入命令：O ，设定偏移距离10 mm ，选取矩形为偏移对象，偏移那一侧为矩形内部。
这样图框就画好了。
至于标题栏，按照规定的尺寸和线宽在右下角绘制。
b.留装订边。
由上表知，取a为25mm，c为5mm。
输入命令：O ，设定偏移距离5 mm ，选取矩形为偏移对象，偏移那一侧为矩形内部。
然后全选图形（Ctrl+A），输入命令 X ，分解对象。
再利用命O 将上一步偏移后矩形的左边线偏移20mm，最后修剪图形，就得到所需的图框。
标题栏，按照规定的尺寸和线宽在右下角绘制。
标准图框的绘制方法讲述完毕。
另外，建议保存起来需要时可立刻调用。
欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。

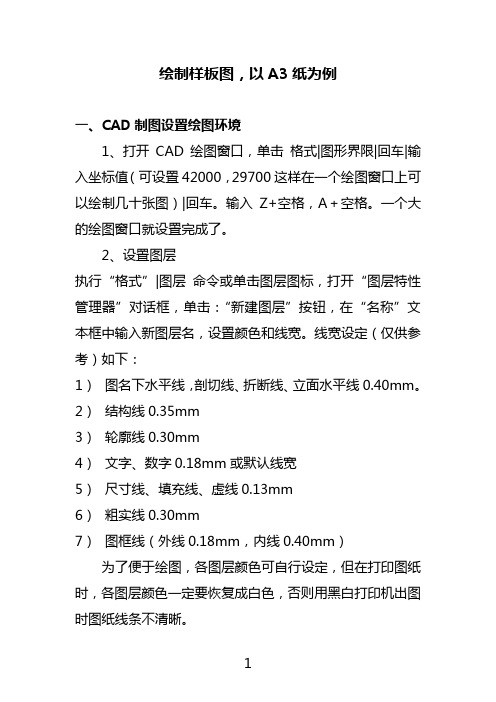

cad绘制样板图
绘制样板图，以A3纸为例一、CAD制图设置绘图环境1、打开CAD绘图窗口，单击格式|图形界限|回车|输入坐标值（可设置42000，29700这样在一个绘图窗口上可以绘制几十张图）|回车。
输入Z+空格，A＋空格。
一个大的绘图窗口就设置完成了。
2、设置图层执行“格式”|图层命令或单击图层图标，打开“图层特性管理器”对话框，单击：“新建图层”按钮，在“名称”文本框中输入新图层名，设置颜色和线宽。
线宽设定（仅供参考）如下：1）图名下水平线，剖切线、折断线、立面水平线0.40mm。
2）结构线0.35mm3）轮廓线0.30mm4）文字、数字0.18mm或默认线宽5）尺寸线、填充线、虚线0.13mm6）粗实线0.30mm7）图框线（外线0.18mm，内线0.40mm）为了便于绘图，各图层颜色可自行设定，但在打印图纸时，各图层颜色一定要恢复成白色，否则用黑白打印机出图时图纸线条不清晰。
3、设置文字样式执行“格式”|文字样式命令，在“文字样式”对话框中设置高度，和“字体样式”，“字体样式”也可在输入多行文字时再设置。
4、设置标注样式执行“格式”|标注样式命令，在“标样式管理器”对话框中单击“新建”按钮，新建一个样式名，单击继续。
（1）在“新建标注样式”中直线线宽选0.18mm，基线间距填10，超出尺寸线填30，起点偏移填80。
（2）在符号和箭头栏中箭头大小填30。
（3）在文字栏中文字高度填50，从尺寸线偏移填10。
以上数字仅供参考，具体设置应以实际绘图需要和图纸大小而定。
二、绘制图框和标题栏1、图框通常由双线构成，最外层线宽可用0.18mm(图层中设定)。
执行“绘图”|矩形，在绘图窗口中单击，输入坐标值@4200，－2970（以A3纸为例，假如绘图比例为1：100）然后回车。
转动鼠标滑轮将其放大，在其内部绘制一个线宽为0.40mm的矩形，注意：外线和内线在装钉部分留有空间，以便装钉图纸时不至于将图纸遮挡。
2、绘制标题栏标题栏一般位于图纸的右下角，外框线线宽0.40mm，内部线宽宜采用0.18mm或默认线宽，标准标题栏如下：标题栏大小可视图纸大小而定，如90mm×40mm或115×60mm 绘制完成后，使用移动命令拖到右下角即可。
AutoCAD2010详细基础教程ppt课件
图1-5 关闭文件、退出系统
完整最新ppt
AutoCAD2010绘图技能实用教程 高职高专 ppt 课件
任务1.2 设置绘图基本环境，创建图层
10
一、任务要求
设置AutoCAD2010绘图基本环境，并按作图需要设置图层。
二、任务实施步骤
1.设置绘图单位（图1-6） （菜单“格式→单位”命令）
→ AutoCAD2010项启动。
2.切换AutoCAD2010工作空间 （见图1-1，图1-2）
完整最新ppt
AutoCAD2010绘图技能实用教程 高职高专 ppt 课件
任务5 1.1 熟悉软件界面，切换工作空间，调用工具 栏
完整最新ppt
图1-1 “二维草图与注释”工作空间 典”工作空间
图1-2 “AutoCAD经
b.点击工具栏中对应的图标
c.利用键盘输入命令
（2） 终止命令:按Esc键，
“取消”项，
也可以点击鼠标右键在弹出的快捷菜单中选择
作终止。
或者在菜单或工具栏调用另一命令，则当前操
（3）重复调用命令：按回车键或空格键重复上一次结束的命令。
完整最新ppt
单的“最近的输
或在绘图区点击鼠标右键，在快捷菜
AutoCAD2010绘图技能实用教程 高职高专 ppt 课件
2.设置图形界限 （菜单“格式→图形界限”命令）
完整最新ppt
图1-6 设置绘图单位
11 任务1.2 设置绘图基本环境，创建图层
3.打开“栅格”按钮，查看图形界限的范围和位置 按下屏幕下方状态栏处（见图1-7）的“栅格显示”按钮，可查
看图形界限的范围与位置。
完整最新ppt
图1-7 状态栏
在CAD中绘制图案和模板的步骤和技巧
在CAD中绘制图案和模板的步骤和技巧CAD（Computer-Aided Design）是一种广泛使用的计算机辅助设计软件，广泛应用于工程、建筑、制造等领域。
通过CAD软件，我们可以快速、准确地绘制图案和模板。
下面将介绍在CAD中绘制图案和模板的步骤和一些实用的技巧。
步骤一：启动CAD软件并创建新的绘图文件。
在CAD软件中，我们可以选择新建一个图纸或者使用现有模板。
如果使用现有模板，可以根据实际需要进行更改，比如修改单位、图纸尺寸等。
步骤二：绘制基础图形。
在绘制图案和模板之前，我们需要先掌握一些基本的绘图技巧。
在CAD中，我们可以使用直线、圆、矩形等基础绘图工具来绘制基础图形。
需要注意的是，可以通过输入坐标值、长度、角度等来精确控制绘图过程。
步骤三：编辑和修改图形。
CAD软件提供了丰富的图形编辑和修改功能，可以帮助我们对已绘制的图形进行调整和修改。
比如，可以使用移动、旋转、缩放等工具来移动、旋转、缩放已有的图形。
此外，还可以使用镜像、阵列等功能来创建并复制图案。
步骤四：添加文本和注释。
除了图形，我们还可以在CAD中添加文本和注释信息。
通过选择文本工具，我们可以输入文字，并选择字体、大小、样式等。
在CAD软件中，还可以使用标注工具来添加标注和注释，以便更好地理解和解读绘图。
步骤五：应用图层和属性。
CAD软件通过图层和属性来帮助我们组织和管理绘图文件。
在CAD中，我们可以为不同类型的图形创建不同的图层，并设置不同的属性。
这样可以更好地控制和管理绘图内容，方便后续的修改和编辑。
步骤六：保存和导出绘图文件。
绘制完成后，我们需要保存绘图文件。
在CAD中，可以选择保存为不同格式的文件，如DWG、DXF等。
此外，CAD软件还支持导出文件、打印和分享绘图。
在使用CAD软件进行图案和模板的绘制过程中，还有一些实用的技巧和注意事项：技巧一：熟悉快捷键。
CAD软件提供了很多快捷键，熟练掌握这些快捷键可以极大地提高绘图效率。
【精品】AutoCAD 2010机械绘图技巧
在AutoCAD 2010中，用户通常结合键盘和鼠标来进行命令的输入 和执行，主要利用键盘输入命令和参数，利用鼠标执行工具栏中的命令、 选择对象、捕捉关键点以及拾取点等。
在AutoCAD中，用户可以通过按钮命令、菜单命令和命令行执行命 令三种形式来执行AutoCAD命令。
图2-19 “椭圆”子菜单
2.6 多段线
多段线是由相连的多段直线或弧线组成的单一对象，用户 选择组成多段线的任意一段直线或弧线时将选择整个多段线。 多段线中的线条可以设置成不同的线宽和线型。
选择“绘图”|“多段线”命令，或者单击“多段线”按 钮 ，或在命令行中输入PLINE，都可以执行该命令。单击 “多段线”按钮 ，命令行提示如下。
2.7 多线
多线是由1至16条平行线组成的对象，这些平行线称为元素。通过指定 距多重平行线初始位置的偏移量来确定元素的位置。在实际绘制前可以设 置或修改多线的样式。
选择“格式”|“多线样式”命令，弹出如图2-20所示的“多线样式”对 话框。在该对话框中用户可以设置多线样式。
2.1.1 绝对坐标
绝对坐标包括笛卡尔绝对坐标和极坐标的绝对坐标。
笛卡尔绝对坐标绘制直线
绝对极坐标绘制直线
2.1.2 相对坐标
相对坐标包括笛卡尔相对坐标和极坐标的相对坐标。
笛卡尔相对坐标绘制直线
相对极坐标绘制直线
2.2 点
点是图形对象的最基本组成元素，是需要掌握的第一个基 本图形，点的作用主要是表示节点或参考点，在AutoCAD中， 用户可以绘制各种不同形式的点。基本的二维绘图命令基本都 包含在如图2-5所示的“绘图”工具栏中，在工具栏中单击相 应的按钮即可执行命令。
1.7 图形的显示控制
CAD2010教程(最新完整版)
6. 坐标系图标 坐标系图标通常位于绘图窗口的左下角，表示当前绘图所使用 的坐标系的形式以及坐标方向等。 AutoCAD提供有世界坐标系 (World Coordinate System ， WCS) 和 用 户 坐 标 系 (User Coordinate System，UCS)两种坐标系。世界坐标系为默认坐标 系。 7. 命令窗口 命 令 窗 口 是 AutoCAD 显 示 用 户 从 键 盘 键 入 的 命 令 和 显 示 AutoCAD提示信息的地方。默认时，AutoCAD在命令窗口保留 最后三行所执行的命令或提示信息。用户可以通过拖动窗口边 框的方式改变命令窗口的大小，使其显示多于 3行或少于3行的 信息。 8. 状态栏 状态栏用于显示或设置当前的绘图状态。状态栏上位于左侧的 一组数字反映当前光标的坐标，其余按钮从左到右分别表示当 前是否启用了捕捉模式、栅格显示、正交模式、极轴追踪、对 象捕捉、对象捕捉追踪、动态 UCS 、动态输入等功能以及是否 显示线宽、当前的绘图空间等信息。
1.2 AutoCAD 2010的主要功能
• • • • • • • 二维绘图与编辑 创建表格 文字标注 尺寸标注 参数化绘图 三维绘图与编辑 视图显示控制
1.2 AutoCAD 2010的主要功能
• • • • • • 各种绘图实用工具 数据库管理 Internet功能 图形的输入、输出 图纸管理 开放的体系结构
2.5.2 相对坐标
相对坐标是指相对于前一坐标点 的坐标。相对坐标也有直接坐标、 极坐标、球坐标和柱坐标四种形 式，其输入格式与绝对坐标相同， 但要在输入的坐标前加前缀“ @‖ 。 x
100 100<45,85 85
y
45°
2.6 绘图基本设置与操作
AutoCAD2010机械制图标准教程
图7-1-9 倒角、镜像后的图形
零件图的绘制
3）绘制键槽
（1）利用“标准”工具栏中的［实时缩放］，将图形适当放大， 利用“offset”命令，将直线1依次向右偏移5 mm、20 mm，以这两条线 与轴中心线的交点为圆心，绘制两个5 mm的圆，如图7-1-10所示。
（2）打开“切点捕捉”模式，利用“line”命令，绘制键槽的两 条水平线，然后利用“trim”和“erase”命令，将键槽多余的线修剪 处理，如图7-1-11
零件图的绘制
（3）打开“栅格”，显示图形界限。 （4）创建图层。根据表1-2，创建图层。 （5）设置文字样式。一般建立“汉字”、“西文”两个文字样 式。“汉字”样式选用“长仿宋字”，即“ GB2312”字体； “西文”样式选用“gbeitc.shx”字体，宽度因子为1.0。 （6）设置尺寸标注样式。 （7）绘制图框线。
零件图的绘制
（8）绘制标题栏，并将标题栏定义为属性块，然后将标题栏属 性块插入到图框右下角。 （9）定义表面粗糙度图块。
（10）保存样板图。 （11）调用样板图。
零件图的绘制
3.绘制图形
1）绘制中心线、轴端线
将“中心 ”将“中心线”图层设置为当前图层。线” （1） 图层设置为当前图层。
打开“正交”模式，在图框适当位置，利用“line”命 （2） 令绘制一条长159 mm的中心线（轴线），中心线两端要长于 轴长5 mm，因此中心线长为159 mm。
零件图的绘制
5.书写技术要求
将“汉字”文字样式置为当前样式，利用“mtext”命令， 书写技术要求。
6.保存图形文件
将图形文件命名为“阶梯轴样板图”，然后保存到指定文件
夹。
（ 3）
图7-1-13 绘制移出断面
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
周边 尺寸
c e
国家标准规定，在图样上必须用粗实线绘制图框线。机械制图中图框 的格式分为ቤተ መጻሕፍቲ ባይዱ留装订边和留有装订边两种类型，分别如图7-1和7-2所 示。
图7-1不留装订边
图7-2 留装订边
7.1.2 标题栏
国家标准规定机械图纸中必须附带标题栏，标题栏的内容 一般为图样的综合信息，如图样名称、图纸代号、设计、 材料标记、绘图日期等。标题栏一般位于图纸的右下角或 者下方。
7.1.3 比例
比例是指机械制图中图形与实物相应要素的线性尺寸之比。例如，比例为1 表示图形与实物中相对应的尺寸相等，比例大于1表示为方法比例，比例小 于1表示为缩小比例。 表7-2所示为国家标准规定的制图中比例的种类和系列。
表7-2 比例的种类和系列
比例 比例种类 1:1 原比例 5:1 2:1 n:1 5×10 4:1 2.5:1 n:1 4×10 2.5×10n:1 1:1.5 1:2.5 1:3 1:4 1:1.5×10n 1:2.5×10n 1:3×10n 优先选取的比例 允许选取的比例
7.1.1 图纸幅面和格式
在机械制图中国家标准中对图纸的幅面大小作了统一的规定，各图纸幅面的 规格如表7-1所示。 表7-1 图幅国家标准
幅面代号 A0 1189×841
长×宽（
A1 841×594
A2 594×420
A3 420×297
A4 297×210
mm× mm ）
a 25 10 20 10 5
创建一个完整的样板图包括设置单位类型 和精度、设置图形界限、设置图层、创建文字 样式、标注样式创建与规定、插入图幅模块、 插入标题栏模块、样板的保存与使用。
放大比例
2×10n:1
缩小比例
1:2 1:5 1:10 n 1:2×10 1:5×10n 1:1×10n
1:4×10n
7.1.4 图线
在机械制图国家标准中对机械图形中使用的各种图形的名称、线型、线 宽以及在图形中的应用作了规定。这些规定如表7-3所示。
表7-3 图形的形式和应用
图线 图线名称 粗实线 细实线 细点划线 虚线 波浪线 双折线 粗点划线 双点划线 b 约b/3 约b/3 约b/3 约b/3 约b/3 b 约b/3 可见轮廓线、可见过渡线 剖面线、尺寸线、尺寸界线、引出线、弯折 线、牙底线、齿根线、辅助线等 中心线、轴线、齿轮节线等 不可见轮廓线、不可见过渡线 断裂处的边界线、剖视与视图的分界线 断裂处的边界线 有特殊要求的线或者面的表示线 相邻辅助零件的轮廓线、极限位置的轮廓线、 假想投影的轮廓线 线宽 绘制的主要图形
7.2 图幅绘制
7.2.1 图框绘制的三种方法
图框是由水平直线和垂直直线组成。 绘制图框的方法主要有： （1）利用直线绘制 （2）利用矩形和修改命令绘制 （3）利用矩形绘制
7.2.2 标题栏绘制
标题栏一般显示图形的名称、代号、绘制日期和比例 等属性。 绘制标题栏的基本方法为直线偏移法 。
7.3 样板图的创建
第7章 制作图幅和样板图
7.1 定 7.2 7.3
图家标准中的基本规 图幅绘制 样板图的创建
7.1 图家标准中的基本规定
机械图形作为机械工程领域中一种通用的表达方法，就必须遵循统一的标准 和规范，为此，国家标准专门制定相关的机械制图标准规范。国标的代号为 “GBX-X”，字母“GB”后面的两组数字中的第一组表示标准顺序号，第二 组表示标准批准的年份。若标准为推荐性的国标，则代号为“GB/TX-X” 。
