医院项目综合布线工程方案特点
浅谈医院建筑综合布线方案特点
文 ｌ 森 伯格 亚 太 电 子 有 限 公 司 陈 凤 霞 罗
随 萎 喜＿
化 医 院 建 筑 应 具 备 的 条 件 也 发 生 了 转 变 ， 即
从 关 注 建 筑 场 地 、建 筑 、建 筑 设 备 、 医疗
医 院信 息 化 与 建 筑 智 能化 的有 效 结 合 ，支持
Байду номын сангаас
点 ，在 进 行 综 合 布 线 设 计 时需 考 虑 以 下 因 素 ：
（１）不 同 网 络 之 间 的 物 理 隔 离
年 发 布 ） 是 在 ＡＮ Ｉ Ｉ ６ Ｃ ０商 用 建 筑 布 就 Ｓ／ Ａ ５ ８ ． Ｔ
线 标准 的基础上进 行细化 和发展 的。
医院 建筑 综 合布线 一 般都 会 涉及 到 内 网 、 外 网 等 不 同 网 络 ，有 些 医 院 甚 至 还 有 军 网 、 涉 密 网络 等 。这 就 要 求 综合 布 线 系 统 在设 计
电信 接 入 点 、并 且 路 径 不 能相 同 ； 层 配 线 楼 ／ 备 间 至 少 要 大 于 １ ｍ 设 ２ ，并 且 主 配 线 间 通 往 急 救 和 重 症监 护 区楼 层 设备 间 的 骨干链 路
必 须 有 两 条 以 上 的 路 径 （如 图 １所 示 ） 。 针 对 医 院 建 筑 信 息 系 统 在 应 用 功 能 上 的特
和普 通 的商 业 楼 宇 不 同 ，医 院 建筑 提 供
建 筑 综 合 布 线 方 案 也 具 有 与 其 他 类 建 筑 完
全 不 同 的特 点 。
的 是 关 系 到 人 民 生 活 及 生 命 安 全 的基 本 服
务 。 通 信 服 务 的 中 断 （ 急 救 中 心 等 ）将 如
医院综合布线设计的方案
医院综合布线设计的方案医院综合布线设计是为了满足医院内部各种信息传输、通信、监控等需求而进行的一项工程设计。
医院综合布线设计的方案应考虑到医院的特殊需求，包括对网络、通信、灯光、安防等的要求，以及患者、医护人员的实际使用情况。
以下是一个关于医院综合布线设计的方案，包括布线的要求、布线的组织结构和具体实施方案等。
1.布线的要求1.1网络布线要求：医院需要建立一个高速、稳定的网络系统，以支持医院的各项业务。
网络布线应采用双绞线和光纤混合布线方式，覆盖各科室、诊疗区和护理区等区域。
1.2通信布线要求：医院需要建立一个完善的内部通信系统，以方便医护人员之间的沟通。
通信布线应覆盖各科室、护理站和诊疗区等区域。
1.3灯光布线要求：医院需要建立一个高效的灯光控制系统，以提供适宜的照明环境。
灯光布线应覆盖各病房、手术室和门诊区等区域。
1.4安防布线要求：医院需要建立一个完善的安防系统，以保护医院内部的安全。
安防布线应覆盖医院的入口、走廊和重要区域。
2.布线的组织结构2.1主干布线：主干布线是连接各个分布区域的主要线路，一般采用多模光纤布线方式，以满足高速传输的需求。
2.2水平布线：水平布线是连接主干布线和终端设备的线路，一般采用双绞线布线方式，以满足终端设备的通信需求。
2.3终端设备布线：终端设备布线包括网络设备、通信设备、灯光设备和安防设备等，需要根据实际需求进行布线。
3.具体实施方案3.1网络布线实施方案：将医院内的各个科室、区域通过双绞线和光纤进行连接，每个科室设置一个网络机柜，通过网络交换机连接到主干光纤上。
3.2通信布线实施方案：在医院内的各个位置设置通信插座，通过双绞线连接到通信机柜上，通过交换机实现医护人员之间的通信。
3.3灯光布线实施方案：将医院内的各个病房、手术室和门诊区设置照明插座，通过控制面板进行灯光的调节和控制。
3.4安防布线实施方案：在医院的入口、走廊和重要区域设置安防摄像头，通过网络连接到安防监控中心进行监控和管理。

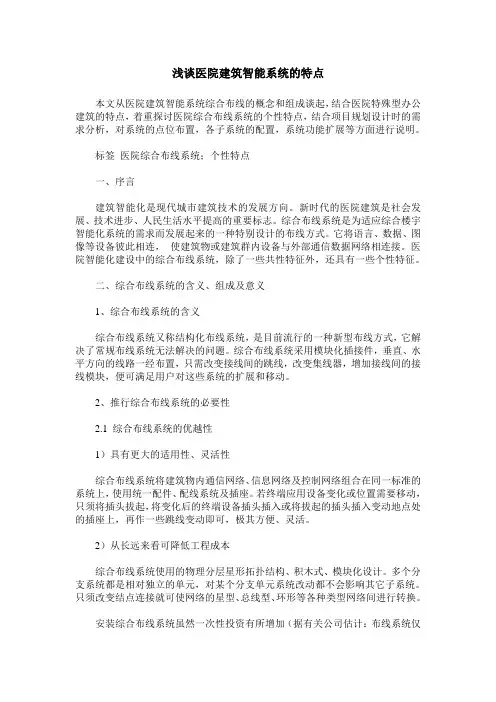

浅谈医院建筑智能系统的特点
浅谈医院建筑智能系统的特点本文从医院建筑智能系统综合布线的概念和组成谈起，结合医院特殊型办公建筑的特点，着重探讨医院综合布线系统的个性特点，结合项目规划设计时的需求分析，对系统的点位布置，各子系统的配置，系统功能扩展等方面进行说明。
标签医院综合布线系统；个性特点一、序言建筑智能化是现代城市建筑技术的发展方向。
新时代的医院建筑是社会发展、技术进步、人民生活水平提高的重要标志。
综合布线系统是为适应综合楼宇智能化系统的需求而发展起来的一种特别设计的布线方式。
它将语言、数据、图像等设备彼此相连，使建筑物或建筑群内设备与外部通信数据网络相连接。
医院智能化建设中的综合布线系统，除了一些共性特征外，还具有一些个性特征。
二、综合布线系统的含义、组成及意义1、综合布线系统的含义综合布线系统又称结构化布线系统，是目前流行的一种新型布线方式，它解决了常规布线系统无法解决的问题。
综合布线系统采用模块化插接件，垂直、水平方向的线路一经布置，只需改变接线间的跳线，改变集线器，增加接线间的接线模块，便可满足用户对这些系统的扩展和移动。
2、推行综合布线系统的必要性2.1 综合布线系统的优越性1）具有更大的适用性、灵活性综合布线系统将建筑物内通信网络、信息网络及控制网络组合在同一标准的系统上，使用统一配件、配线系统及插座。
若终端应用设备变化或位置需要移动，只须将插头拔起，将变化后的终端设备插头插入或将拔起的插头插入变动地点处的插座上，再作一些跳线变动即可，极其方便、灵活。
2）从长远来看可降低工程成本综合布线系统使用的物理分层星形拓扑结构、积木式、模块化设计。
多个分支系统都是相对独立的单元，对某个分支单元系统改动都不会影响其它子系统。
只须改变结点连接就可使网络的星型、总线型、环形等各种类型网络间进行转换。
安装综合布线系统虽然一次性投资有所增加（据有关公司估计：布线系统仅占网络总投资的5%），但系统内信息点的故障、改动、增减不影响其它信号点的正常使用，不需另行敷设新线缆及安装新插座；可防止某种网络类型变化而重新拉线布槽，破坏大楼已装修的效果。
医院网络综合布线设计方案
医院网络综合布线设计方案医院网络综合布线设计方案一、项目概述医院网络综合布线设计方案旨在为医院提供高效、稳定、安全的网络环境，为医院内各种医疗设备、信息系统等提供可靠的网络连接和数据传输保障。
二、整体设计思路1. 网络架构设计：采用三层网络架构，包括核心层、汇聚层和接入层，提供弹性扩展和高可靠性。
2. 接入层设计：为医疗设备和办公设备提供网络接入口，使用双绞线布线，采用交换机进行接入并提供VLAN隔离，保障设备安全与数据传输速率。
3. 汇聚层设计：用于连接接入层和核心层，采用聚合链路技术提高网络带宽，使用交换机进行网络聚合和隔离，提供高可用性和故障恢复能力。
4. 核心层设计：连接汇聚层和数据中心，使用高性能的三层交换机进行网络互连和流量调度，提供高稳定性、高可靠性和高安全性，满足医院大数据处理要求。
三、技术细节设计1. 网络布线：根据医院的具体情况进行布线规划，采用双绞线布线技术，保证网络传输速率和稳定性。
2. 网络设备选择：根据医院的需求和容量要求选择高性能的交换机、路由器和防火墙等设备，确保网络的负载均衡和安全性。
3. VLAN隔离：根据医院的需求和数据传输的特点，进行VLAN隔离设计，将不同类型的设备和数据流隔离开，确保网络的安全性和稳定性。
4. 网络备份和恢复：在核心层和汇聚层之间设置冗余链路和备份设备，实现网络的故障恢复和高可用性。
5. 室内覆盖：根据医院的具体情况，设计无线AP的布置和覆盖，提供无线网络覆盖和接入。
四、安全设计1. 防火墙设置：在医院网络边界处设置防火墙，对外部网络进行保护，确保医院内部网络的安全性。
2. 网络监控：采用网络监控系统对整个医院网络进行实时监控，及时发现并阻止潜在的安全威胁。
3. 数据加密：对医院内部的敏感数据进行加密处理，保障数据的机密性和完整性。
五、项目实施计划1. 项目启动：确定项目目标和需求，成立项目团队。
2. 设计方案编制：根据医院的具体情况进行网络设计和布线方案编制。
医院的综合布线方案
医院的综合布线方案随着现代技术的不断发展，医疗行业对信息通信技术的需求也越来越高。
作为医疗机构的核心设施之一，医院的综合布线方案显得尤为重要。
一个合理和高效的综合布线方案，能够为医院提供稳定、快速而准确的信息通信服务，有效提高医疗机构的管理效率和服务质量。
首先，在为医院设计综合布线方案时，需要充分考虑医院的需求和特点。
医院的综合布线方案应该能满足医院在数据传输、语音通信、安全监控等方面的需求。
其中，数据传输是医院综合布线方案中的重要组成部分，包括医疗记录、影像资料、医疗设备数据等的传输。
医院通常需要处理大量的数据，因此，综合布线方案应该考虑到数据的快速、安全和可靠传输，以确保医生和护士能够及时获得所需的信息。
其次，在综合布线方案中，语音通信也是一个重要的考虑因素。
医院内部的沟通是医疗工作的关键环节，医生和护士之间的沟通需要及时、高效。
综合布线方案应该覆盖到医院各个区域，包括病房、手术室、诊断室等，以确保医疗人员之间的沟通畅通无阻。
此外，安全监控也是医院综合布线方案中不可忽视的一部分。
医院通常需要安装视频监控设备来监测重要区域，如病房、手术室和药房等。
综合布线方案应该考虑到监控设备的布置和数据传输，以确保监控系统的正常运行和数据的安全存储。
针对以上需求，医院的综合布线方案应该具备以下特点：1.高速传输：综合布线方案应该采用高速、稳定的网络设备，满足医院对数据传输的需求。
2.智能化管理：综合布线方案应该具备智能化管理功能，能够实时监测和管理网络设备，提供故障报警和排除功能，提高维护效率。
3.可靠性和可扩展性：医院的综合布线方案应该具备高可靠性和可扩展性，能够适应医院不断增长的需求，并方便后续的扩展和升级。
4.安全性：医院的综合布线方案应该具备强大的安全性能，包括网络隔离、数据加密和访问控制等功能，以确保敏感数据的安全传输和存储。
综合布线方案的实施离不开专业的技术支持和服务。
医院应选择具备丰富经验和专业技术的IT公司或服务商，进行系统设计和实施。
医院网络布线系统方案设计解析
医院网络布线系统方案设计在信息社会中，一种现代化旳大楼内，除了具有、、空调、消防、动力电线、照明电线外，计算机网络线路也是不可缺乏旳。
布线系统旳对象是建筑物或楼宇内旳传播网络，以使话音和数据通信设备、互换设备和其他信息管理系统彼此相连，并使这些设备与外部通信网络连接。
它包括着建筑物内部和外部线路（网络线路、局线路）间旳民用电缆及有关旳设备连接措施。
布线系统是由许多部件构成旳，重要有传播介质、线路管理硬件、连接器、插座、插头、适配器、传播电子线路、电气保护设施等，并由这些部件来构造多种子系统。
伴随计算机及网络技术旳不停发展，医疗行业已广泛采用计算机进行综合管理，基于Internet、Intranet旳综合信息管理系统已成为医院计算机管理系统旳发展方向。
因此在医院内进行PDS综合布线工程，这无疑是一项英明决策。
这将对医院此后旳发展起到积极重要旳作用。
一、需求分析综合布线系统应能兼容和支持所有旳电脑设备系统、数据系统和语音系统。
整个医院园区网布线工程划分为主干网和部门局域网两部分；整个布线系统设计采用端到端完全匹配旳一步到位（一次布线，长期受益）旳设计方案，考虑到节省顾客投资和实现高速率旳连接（1Gbps到100M），从垂直线缆、水平线缆、信息插座和跳线都采用高质量旳超五类双绞线，在跨楼群旳主干网方面采用多(单)模光纤。
整套布线系统在25年之内完全能适应发展，而不至于落后。
本系统由四个子系统构成,工作区子系统、水平子系统、设备间子系统（主配线架）、建筑群子系统。
工作区子系统采用5类UTP产品。
水平线缆采用5类UTP，规定线缆外层护套必须为阻燃型，中心构造有十字骨架支撑。
数据主配线架、语音主配线架均设在位于中心大楼计算机及程控互换机机房内。
语音主配线架采用110配线架，并考虑程控互换机分机和直线旳配线架；数据主配线架采用光纤配线架或RJ45配线架，数据配线架须采用19英寸机架式，放置在原则机柜中。
建筑群子系统数据采用2根室外6芯光纤连接，语音采用室外大对数电缆连接。
医院综合布线设计方案
医院综合布线设计方案一、项目背景随着医院数字化的进一步推进，医院综合布线的设计变得越来越重要。
综合布线是指在医院内部建筑物内进行的一种通信线路的建设，包括数据、语音、视频、安防等各类信号的传输，以满足医院各个科室之间的信息互通和管理需求。
本方案旨在设计一个适用于医院环境的可靠、高效的综合布线系统，满足医院内部信息传输和管理的要求。
二、设计原则1.通用性设计应考虑各种信号传输需求，包括数据传输、语音传输、视频传输、安防等，并能适应医院后续的发展需求。
2.可扩展性设计应具备良好的可扩展性，以适应医院未来的变化和扩张的需求。
3.可靠性设计应采用可靠的设备和材料，确保系统的稳定运行和信号的高质量传输。
4.安全性设计应充分考虑医院的特殊需求，保证数据的安全传输和保护。
5.管理方便性设计应考虑到后期系统的管理和维护，使之变得方便和高效。
三、设计方案1.布线结构本方案采用星形布线结构，以确保任何一个设备故障不会影响整个系统的运行。
主干线路采用光缆作为传输媒介，以满足大数据量和长距离传输的需求。
支线路采用双绞线，以满足数据和语音的传输需求。
2.设备选型（1）主干线路设备主干线路设备选用高品质的光纤交换机和光纤接入设备，以满足高速、高质量的数据传输需求。
（2）支线路设备支线路设备选用高速交换机和双绞线配线架，以满足各类信号传输需求，包括数据、语音、视频等。
（3）安防设备安防设备选用高清晰度摄像头和安防监控系统，以确保医院内部的安全。
3.路由规划在设计综合布线时，需要考虑到医院内各个科室之间的布线需求。
将医院内部划分为不同的区域，根据各个区域的实际需求进行布线规划，并确保各个区域之间的通信连通。
4.线缆选择（1）主干线路选用单模光缆，以满足长距离传输和大数据量传输的需求。
（2）支线路选用高质量的双绞线，以满足数据和语音传输的需求。
（3）安防设备选用安全传输的线缆，并且保证线缆的可靠性和稳定性。
5.机房设置6.管理系统综合布线系统应配备合适的管理软件，实现对系统的实时监控和管理。
医院综合布线设计办法
医院综合布线设计办法医院综合布线设计是一个复杂而重要的工程，它直接关系到医院的正常运行和患者的安全。
良好的综合布线设计可以确保医院内各个科室之间的通信畅通、设备运行正常、数据传输快速可靠。
下面将介绍医院综合布线设计的一些办法和注意事项。
一、确定布线需求二、合理选取布线材料医院综合布线通常使用到的材料包括电缆、插座、交换机等。
在选取这些材料时，应根据医院的具体情况和需求进行选择。
电缆可以选择高质量、低损耗的电缆，以确保数据传输的稳定可靠性；插座可以选择防水、防尘等特殊设计的插座，以适应医院的特殊环境；交换机可以选择带有网络监控和保护功能的设备，以确保信息安全。
三、合理规划布线路径医院内的布线路径应经过科学合理的规划，以确保布线的安全、美观、易于维护。
布线路径应避免与电源线、强电线及其他干扰源交叉，以减少干扰对数据传输的影响。
同时，还需要考虑到医院内的消防、疏散通道等安全需求，确保布线路径不会阻塞疏散通道，同时方便维修人员进行维护和管理。
四、合理划分布线区域五、合理设置备份系统医院的通信和数据传输对于患者的安全和医院的正常运行至关重要，因此，应设置备份系统以应对突发情况。
备份系统可以包括备用电源供应、备份通信线路、数据自动备份等。
这样即使出现了故障，也能够保持医院内的通信畅通和数据的完整性。
六、合理进行布线测试综上所述，医院综合布线设计是一个科学而复杂的工程，需要充分考虑医院的特殊需求和环境。
合理的布线设计可以确保医院内部通信畅通、设备正常运行，为医疗服务提供强有力的支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
前言：
医院项目的综合布线工程和普通的综合布线工程有哪些不一样，都需要考虑些什么？与薛哥一起来探讨一下吧！
正文：
随着现代医疗模式向“生物——心理——社会”转变的特点，现代化医院建筑应具备的条件也发生了转变，即从关注建筑场地、建筑、建筑设备、医疗配套设备、医院卫生设备、医院卫生等，向更高要求转变。
因此，为满足现代医疗模式的需要，医院建筑综合布线方案也具有与其他类建筑完全不同的特点。
一、医院综合布线的特点
医疗行业在综合布线中是一个比较特殊的用户，因此医院建设从一开始，尤其是在需要隔离的环境下，必须预留足够的信息点和空间，以便在需求发生变化时可以快速扩容。
医疗行业综合布线除了应具备普通商用建筑的特点外，还应根据其特点进行专门的设计，标准就是在ANSI/TIA568C.0商用建筑布线标准的基础上进行细化和发展的。
满足智能化要求是现代化医院的特点之一，医院信息化与建筑智能化的有效结合，支持着医院的HIS、PACS、CIS、RIS、远程医疗等系统的应用。
二、医院建筑对综合布线的要求
和普通的商业楼宇不同，医院建筑提供的是关系到人民生活及生命安全的基本服务。
通信服务的中断（如急救中心等）将造成非常严重的后果，TIA1179对线路冗余和备份有明确的要求：在EF（EntranceFacility）部分，尤其是急救中心需要有多个电信接入点、并且路径不能相同；楼层配线/设备间至少要大于12m2,，并且主配线间通往急救和重症监护区楼层设备间的骨干链路必须有两条
以上的路径。
针对医院建筑信息系统在应用功能上的特点，在进行综合布线设计时需要考虑以下因素：
（1）不同网络之间的物理隔离物
医院建筑综合布线一般都会涉及到内网、外网等不同网络，有些医院甚至还有军网、涉密网络等。
这就要求综合布线系统在设计之初，就需要考虑相关网络之间如何进行隔离，隔离的具体程度如何：
不同网络的主干数据系统进行隔离，IDF交换机及配线架共用；
不同网络的主干数据系统进行隔离，IDF交换机和配线架不共用；
不同网络各有完全独立的主干数据系统及IDF。
其中前两种隔离方式的基础设施如配线间、机柜等属于共用部分，而第三种隔离将从基础设施如配线机房、机柜开始就完全分开。
（2）各功能区信息点的密度
普通商业楼宇信息点密度一般是按照每1.5m2计算，医院建筑则需要根据其网络特点进行设计，如TIA1179对相关区域和房间的信息点数量提供了详细的推荐数据，例如：
手术区、ICU等采用高密度（14个信息点以上）；
诊疗区采用中等密度（6-14个信息点）；
病房康复区采用中低密度（2-6个信息点）；
公共区域（2-4个信息点）
自助缴费（10-20个信息点）
叫号排队等待区（4-6个信息点）
全公共区域合理预留无线网络信息点
由于医院建筑的特殊性，各功能区一旦开始应用，即不允许网络断开，如手术区、ICU等。
因此在设计时就应考虑到新业务和应用，尽量减少升级的需要，信息点数量在推荐数量范围的中间点以上。
比如对于低密度区域应设计4-6个信息点。
（3）不同区域的布线管理
在医院建筑中，不同网络之间可能会采取很严格的物理隔离，对于相同网络内的不同功能区对于网络要求也不尽相同，如：
对于传染病隔离区、手术区及ICU区等，对于网络的稳定性要求更高，为避免人为操作失误引起故障，建议采用特殊颜色进行管理，如线缆、跳线以及配线架等全部采用彩色；
对于需要考虑医疗设备本身易产生电磁干扰的区域（如放射区），为保证医疗设备及信息的安全性，采用屏蔽或光纤到桌面的解决方案将更适合。
医院是集诊疗、住院、保健及生活等功能于一体的公共场所，聚集的人员不仅多而且大多缺乏相应的自救能力，因此在发生火灾的意外情况下，需要更多地时间来逃跑。
现代医院建筑的特点是从智能化向数字化转变，要建设数字化医院，就必须根据医院建筑的功能特点、标准要求、从方案设计、产品选择以及施工等方面对综合布线系统提出特殊的要求，以确保最终交付的综合布线系统能为医院的各功能区提供更好的服务。
