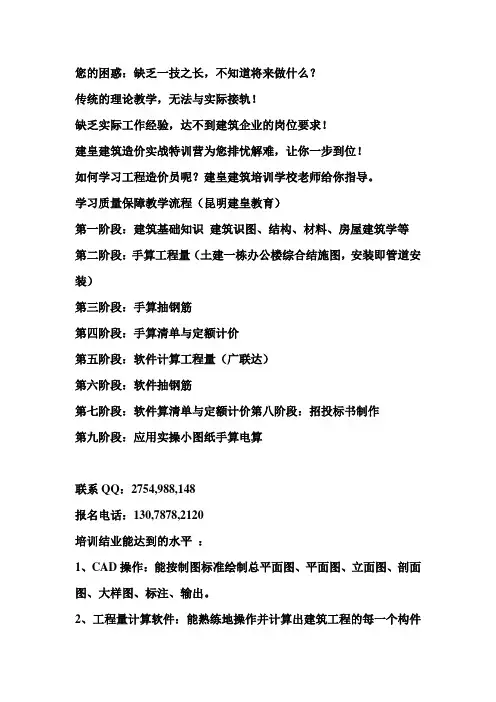

您的困惑：缺乏一技之长，不知道将来做什么？传统的理论教学，无法与实际接轨！缺乏实际工作经验，达不到建筑企业的岗位要求！建皇建筑造价实战特训营为您排忧解难，让你一步到位！如何学习工程造价员呢？建皇建筑培训学校老师给你指导。
学习质量保障教学流程（昆明建皇教育）第一阶段：建筑基础知识建筑识图、结构、材料、房屋建筑学等第二阶段：手算工程量（土建一栋办公楼综合结施图，安装即管道安装）第三阶段：手算抽钢筋第四阶段：手算清单与定额计价第五阶段：软件计算工程量（广联达）第六阶段：软件抽钢筋第七阶段：软件算清单与定额计价第八阶段：招投标书制作第九阶段：应用实操小图纸手算电算联系QQ：2754,988,148报名电话：130,7878,2120培训结业能达到的水平：1、CAD操作：能按制图标准绘制总平面图、平面图、立面图、剖面图、大样图、标注、输出。
2、工程量计算软件：能熟练地操作并计算出建筑工程的每一个构件工程量。
3、钢筋抽筋软件：能熟练地操作并按钢筋抽筋规则计算出钢筋工程量。
4、清单和定额计价软件：能熟练地给工程量套价，调整人工、材料、机械价差，输出一整套的预结算书。
5、建筑构造：掌握建筑地基、基础、主体、装修、屋面等各种部件作用、构造层次及做法。
6、建筑材料：各种材料的品种、规格型号、性质及市场价格。
7、建筑图识读：能读懂建筑的方位、空间布局、尺寸、标高及各部位的做法。
8、结构图识读：能看出梁、板、柱、楼梯等构件的尺寸及配板筋、知道各种构件的尺寸、配筋和做法。
9、建筑施工机具：熟悉所有机械台班的市场价。
10、列工程项目：能快速的列出一个工程中所有定额项目和清单项目11、工程量计算：熟悉所有项目的工程量计算规则（包括定额和清单），能够手算也能电脑软件计算。
12、钢筋抽筋计算：能够手算也能电脑软件计算。
13、定额套价：熟悉能给工程量快速套价、计算差价。
14、清单单价确定：能快速给清单工程量快速确定单价。
15、技术标书的制作：能制出技术投标书和经济投标书。
建筑工程造价员识图全套教程2讲课文档
饰做法。
2、立面图的基本内容
（1）建筑物的外形及门窗、阳台、雨罩、台阶、花 台、门头、勒脚、檐口、雨水管、烟囱、通风
道、外楼梯的形式和位置；
（2）建筑物的高度尺寸； （3）建筑物各部位的标高； （4）外墙面的装修材料和做法； （5）外墙详图或其他局部详图的索引。
第五十七页，共175页。
第五十八页，共175页。
第十二页，共175页。
普通粘土砖墙
普通粘土砖规格：
240x115x53mm
砖墙的厚度：
半砖=115mm
1砖=240mm 1砖半=365mm 2砖=490mm
第十三页，共175页。
石膏板隔墙
第十四页，共175页。
碳 化 石 灰 板 隔 墙
第十五页，共175页。
三、楼板
楼板是建筑物中的水平承重构件，一般采用 预制或现浇钢筋混凝土楼板，主要起承重作用。 楼板由墙或柱子来支撑。
号；
（7）各种设备的位置和尺寸：灶台、水池、消火 栓、配电盘及预留孔洞的位置和尺寸。
（8）门窗表和材料做法表。
第四十九页，共175页。
第五十页，共175页。
第五十一页，共175页。
第五十二页，共175页。
门窗表
第五十三页，共175页。
标准门窗的代号
1、门 37M1------ 900宽2100高 夹板门 01M2------750宽1960高 半截玻璃门 18M6------1000宽2400高 镶板门 58M4------1500宽2400高 弹簧门
（1）形成：假想用一个水平剖切面沿建筑物 窗口中间将建筑物切开，移去上半部，
向下做水平投影，得到的投影图称为平
面图。 （2）作用：用于编制工程预算，施工放线，
2、立面图的基本内容
（1）建筑物的外形及门窗、阳台、雨罩、台阶、花 台、门头、勒脚、檐口、雨水管、烟囱、通风
道、外楼梯的形式和位置；
（2）建筑物的高度尺寸； （3）建筑物各部位的标高； （4）外墙面的装修材料和做法； （5）外墙详图或其他局部详图的索引。
第五十七页，共175页。
第五十八页，共175页。
第十二页，共175页。
普通粘土砖墙
普通粘土砖规格：
240x115x53mm
砖墙的厚度：
半砖=115mm
1砖=240mm 1砖半=365mm 2砖=490mm
第十三页，共175页。
石膏板隔墙
第十四页，共175页。
碳 化 石 灰 板 隔 墙
第十五页，共175页。
三、楼板
楼板是建筑物中的水平承重构件，一般采用 预制或现浇钢筋混凝土楼板，主要起承重作用。 楼板由墙或柱子来支撑。
号；
（7）各种设备的位置和尺寸：灶台、水池、消火 栓、配电盘及预留孔洞的位置和尺寸。
（8）门窗表和材料做法表。
第四十九页，共175页。
第五十页，共175页。
第五十一页，共175页。
第五十二页，共175页。
门窗表
第五十三页，共175页。
标准门窗的代号
1、门 37M1------ 900宽2100高 夹板门 01M2------750宽1960高 半截玻璃门 18M6------1000宽2400高 镶板门 58M4------1500宽2400高 弹簧门
（1）形成：假想用一个水平剖切面沿建筑物 窗口中间将建筑物切开，移去上半部，
向下做水平投影，得到的投影图称为平
面图。 （2）作用：用于编制工程预算，施工放线，
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
土 建 造 价员 实 操 培 训 班
建筑识图
1、建筑工程图的成图原理； 2、建筑制图统一标准； 3、建筑施工图的识读； 4、结构施工图的识读； 5、房屋建筑的组成。
一、投影的概念
用一组假想的投影线把物体的形状投射到一个 平面上，就得到一个图形，称为投影。
1、 投影线 —— 能将物体的形状投射出来的线； 2 、投影面 —— 能得到物体图形的平面； 3 、投影图 —— 物体投射在投影面上图形。
二、投影的种类 1、中心投影：投影线由一点放射出来的，
这种作图方法称中心投影。
2、平行投影：投影线呈相互平行状投射
过来，称平行投影。
（1）正投影：当投影线垂直于投影面时，
一般使物体的一个面也垂直于投影线。
（2）斜投影：当投影线倾斜于投影面时，
所作出的投影。
中心投影
平行投影
斜投影
三、物体的三面正投影
2、建筑平面图的基本内容
（1）建筑物的平面形状 、房间布置和朝向； （2）建筑物的平面尺寸； （3）建筑物的结构形式和主要建筑材料； （4）各层地面的标高； （5）门窗的编号及门的开启方向； （6）剖面图的剖切符号，详图和标准配件图的索引
号； （7）各种设备的位置和尺寸：水池、预留孔洞的位 置和尺寸。 （8）门窗表和材料做法表。
（一）三面正投影体系的形成： 1、将物体放在三个相互垂直的投影面之间； 2、用三组垂直于投影面的投影线作投影； 3、在三个投影面上得到三个正投影图。
（二）三面正投影体系的展开 1、正立投影面不动； 2、水平投影面向下转动90°； 3、侧立投影面向右后方转动90°。
V 正立面
X
Z
W O 侧立面 H 水平面
Y
V
三
面
正 投
W
影
图
H
W
高平齐 宽相等
三面正投影图的展开
V 长对正
H
（三）三面正投影图的特性
1、不全面性： 每个投影图只能反映物体两个方向的尺 寸；立面图反映长度和高度；平面图反 映长度和宽度；侧面图反映高度和宽度。
2、《三等关系》 长对正：立面图与平面图的长度相等； 高平齐：立面图与侧面图的高度相等； 宽相等：平面图与侧面图的宽度相等。
（二）总平面图例
三、常用构件代号
第三节 建筑施工图的识读
概述：阅读建筑施工图的基本方法 1、建筑施工图是运用三面正投影的成图原理，
按照制图统一标准的规定来绘制的，因此也 要按投影原理和制图标准来识读。 2、一整套施工图是表示并说明一栋建筑物的各 个部位做法。而每张图纸只表示其中一部分， 因此要互相对照阅读，找到相互之间的关系。 3、看图时基本应按照从整体到局部，由粗到 细，从大到小，由外向内，仔细认真的阅读。
剖切位置、剖切方向及剖面编号
第二节 建 筑 制 图 统 一 标 准
一、房屋建筑制图统一标准
（一）尺 寸 标 注 1、尺寸的组成：尺寸包括尺寸界限、尺寸 线、尺寸起止界限和尺寸数字。 2、尺寸单位：规定总平面图和标高以米为 单位，其他图纸均以毫米为单位。
尺寸注法
（二）标高 表示建筑物各部位高度的符号。以米为 单位。
（五）定位轴线：是确定建筑物主要结构或构件的 位置的基准线，用点画线表示。
1、横向定位轴线：沿建筑物长度方向的轴线。 轴线编号用阿拉伯数字，从左向右顺序编写。 2、纵向定位轴线：沿建筑物宽度方向的轴线。 轴线编号用大写拼音字母从下向上顺序编写。 3、附加定位轴线：在两条定位轴线之间附加的
轴线，编号用分数表示。
1、绝对标高———我国以青岛黄海平均 海平面定为绝对标高的零点。
2、相对标高———以建筑物室内首层地 面为零点的标高。
标高画法
（三）比例
比例是指图纸上图形的大小与建筑物形体 实际大小的比，称为比例。
396
（四）图线 不同的图线代表不同的含义。
1、实线：可见物体的轮廓线。 2、虚线：不可见（被遮挡）的物体轮廓线。 3、点划线：中心线或轴线。 4、折断线：物体被折断的界限。
定位轴线
（）常用符号
1、剖切符号：表示剖切的位置、剖视方向及剖
面编号。
2、 索引符号：表示局部详图的位置的符号称索 引符号。
3、详图符号：代表局部详细做法图样的编号称 详图符号。
4、指北针
5、连接符号和对称符号
（一）常用建筑材料图例 1、不同的图例代表不同的材料； 2、注意类似的图例有什麽区别； 3、有时一种图例代表几种材料，主要看 用在那个部位。 4、当使用自编图例时，不应与原有图例 重复，且应在图纸上加以说明。
面图等图纸。
施工图实例
一、总平面图、总说明 （一）作用：用于新建筑物的定位、定标高，施工放线，土方 施工和施工现场平面布置。 （二）基本内容 1、新建房屋的平面形状、外包尺寸、首层地面标高、层数、主 要出入口等。 2、用地范围，道路、管网、庭园、绿化的布置，新建房屋和原 有房屋、构筑物或道路、围墙的距离。 3、设计的首层室内地面、室外地坪、道路的绝对标高；表明土 方的填挖与地面坡度，雨水排除方向等。 4、用指北针表示房屋的朝向。 5、根据工程需要，有时还有水、暖、电等管线总平面图或管道 综合布置图、竖向设计图、道路布置图、庭园绿化布置图和 必要的详图。
建 筑 总 平 面 图
建 筑 总 平 面 图
二、建筑专业图
（一）平面图
1、建筑平面图的形成和作用 （1）形成：假想用一个水平剖切面沿建筑物
窗口中间将建筑物切开，移去上半部， 向下做水平投影，得到的投影图称为平 面图。 （2）作用：用于编制工程预算，施工放线， 墙体施工，门窗安装及室内装饰。
建 筑 平 面 图 的 形 成
（一）剖面图的形成：用一个假想的平面把物体切开， 移走一部分，作剩下这部分物体的正投影。
（二）剖面图的形式： 1、全剖面图 2、半剖面图 3、局部剖面图 4、阶梯剖面图
（三）剖面图的标注方式 1、剖切线：剖切位置、剖切方向、剖面编号。 2、剖面图编号
水池的剖面图
半剖面图和 局部剖面图
阶梯剖面图
1、总图：表明建筑场地范围内建筑物的布局，道路、 绿
化及各种管线的布置等。
2、建筑专业图：建筑平面图、立面图、剖面图、各种
详图及材料做法表。
3、结构专业图：基础、各层顶板的平面、剖面、各种
构件详图、构件数量表及设计说明。
4、设备专业图：包括给水、排水、采暖、通风的各种
图纸。
5、电气专业图：包括照明、动力和弱电的系统图、平
建筑识图
1、建筑工程图的成图原理； 2、建筑制图统一标准； 3、建筑施工图的识读； 4、结构施工图的识读； 5、房屋建筑的组成。
一、投影的概念
用一组假想的投影线把物体的形状投射到一个 平面上，就得到一个图形，称为投影。
1、 投影线 —— 能将物体的形状投射出来的线； 2 、投影面 —— 能得到物体图形的平面； 3 、投影图 —— 物体投射在投影面上图形。
二、投影的种类 1、中心投影：投影线由一点放射出来的，
这种作图方法称中心投影。
2、平行投影：投影线呈相互平行状投射
过来，称平行投影。
（1）正投影：当投影线垂直于投影面时，
一般使物体的一个面也垂直于投影线。
（2）斜投影：当投影线倾斜于投影面时，
所作出的投影。
中心投影
平行投影
斜投影
三、物体的三面正投影
2、建筑平面图的基本内容
（1）建筑物的平面形状 、房间布置和朝向； （2）建筑物的平面尺寸； （3）建筑物的结构形式和主要建筑材料； （4）各层地面的标高； （5）门窗的编号及门的开启方向； （6）剖面图的剖切符号，详图和标准配件图的索引
号； （7）各种设备的位置和尺寸：水池、预留孔洞的位 置和尺寸。 （8）门窗表和材料做法表。
（一）三面正投影体系的形成： 1、将物体放在三个相互垂直的投影面之间； 2、用三组垂直于投影面的投影线作投影； 3、在三个投影面上得到三个正投影图。
（二）三面正投影体系的展开 1、正立投影面不动； 2、水平投影面向下转动90°； 3、侧立投影面向右后方转动90°。
V 正立面
X
Z
W O 侧立面 H 水平面
Y
V
三
面
正 投
W
影
图
H
W
高平齐 宽相等
三面正投影图的展开
V 长对正
H
（三）三面正投影图的特性
1、不全面性： 每个投影图只能反映物体两个方向的尺 寸；立面图反映长度和高度；平面图反 映长度和宽度；侧面图反映高度和宽度。
2、《三等关系》 长对正：立面图与平面图的长度相等； 高平齐：立面图与侧面图的高度相等； 宽相等：平面图与侧面图的宽度相等。
（二）总平面图例
三、常用构件代号
第三节 建筑施工图的识读
概述：阅读建筑施工图的基本方法 1、建筑施工图是运用三面正投影的成图原理，
按照制图统一标准的规定来绘制的，因此也 要按投影原理和制图标准来识读。 2、一整套施工图是表示并说明一栋建筑物的各 个部位做法。而每张图纸只表示其中一部分， 因此要互相对照阅读，找到相互之间的关系。 3、看图时基本应按照从整体到局部，由粗到 细，从大到小，由外向内，仔细认真的阅读。
剖切位置、剖切方向及剖面编号
第二节 建 筑 制 图 统 一 标 准
一、房屋建筑制图统一标准
（一）尺 寸 标 注 1、尺寸的组成：尺寸包括尺寸界限、尺寸 线、尺寸起止界限和尺寸数字。 2、尺寸单位：规定总平面图和标高以米为 单位，其他图纸均以毫米为单位。
尺寸注法
（二）标高 表示建筑物各部位高度的符号。以米为 单位。
（五）定位轴线：是确定建筑物主要结构或构件的 位置的基准线，用点画线表示。
1、横向定位轴线：沿建筑物长度方向的轴线。 轴线编号用阿拉伯数字，从左向右顺序编写。 2、纵向定位轴线：沿建筑物宽度方向的轴线。 轴线编号用大写拼音字母从下向上顺序编写。 3、附加定位轴线：在两条定位轴线之间附加的
轴线，编号用分数表示。
1、绝对标高———我国以青岛黄海平均 海平面定为绝对标高的零点。
2、相对标高———以建筑物室内首层地 面为零点的标高。
标高画法
（三）比例
比例是指图纸上图形的大小与建筑物形体 实际大小的比，称为比例。
396
（四）图线 不同的图线代表不同的含义。
1、实线：可见物体的轮廓线。 2、虚线：不可见（被遮挡）的物体轮廓线。 3、点划线：中心线或轴线。 4、折断线：物体被折断的界限。
定位轴线
（）常用符号
1、剖切符号：表示剖切的位置、剖视方向及剖
面编号。
2、 索引符号：表示局部详图的位置的符号称索 引符号。
3、详图符号：代表局部详细做法图样的编号称 详图符号。
4、指北针
5、连接符号和对称符号
（一）常用建筑材料图例 1、不同的图例代表不同的材料； 2、注意类似的图例有什麽区别； 3、有时一种图例代表几种材料，主要看 用在那个部位。 4、当使用自编图例时，不应与原有图例 重复，且应在图纸上加以说明。
面图等图纸。
施工图实例
一、总平面图、总说明 （一）作用：用于新建筑物的定位、定标高，施工放线，土方 施工和施工现场平面布置。 （二）基本内容 1、新建房屋的平面形状、外包尺寸、首层地面标高、层数、主 要出入口等。 2、用地范围，道路、管网、庭园、绿化的布置，新建房屋和原 有房屋、构筑物或道路、围墙的距离。 3、设计的首层室内地面、室外地坪、道路的绝对标高；表明土 方的填挖与地面坡度，雨水排除方向等。 4、用指北针表示房屋的朝向。 5、根据工程需要，有时还有水、暖、电等管线总平面图或管道 综合布置图、竖向设计图、道路布置图、庭园绿化布置图和 必要的详图。
建 筑 总 平 面 图
建 筑 总 平 面 图
二、建筑专业图
（一）平面图
1、建筑平面图的形成和作用 （1）形成：假想用一个水平剖切面沿建筑物
窗口中间将建筑物切开，移去上半部， 向下做水平投影，得到的投影图称为平 面图。 （2）作用：用于编制工程预算，施工放线， 墙体施工，门窗安装及室内装饰。
建 筑 平 面 图 的 形 成
（一）剖面图的形成：用一个假想的平面把物体切开， 移走一部分，作剩下这部分物体的正投影。
（二）剖面图的形式： 1、全剖面图 2、半剖面图 3、局部剖面图 4、阶梯剖面图
（三）剖面图的标注方式 1、剖切线：剖切位置、剖切方向、剖面编号。 2、剖面图编号
水池的剖面图
半剖面图和 局部剖面图
阶梯剖面图
1、总图：表明建筑场地范围内建筑物的布局，道路、 绿
化及各种管线的布置等。
2、建筑专业图：建筑平面图、立面图、剖面图、各种
详图及材料做法表。
3、结构专业图：基础、各层顶板的平面、剖面、各种
构件详图、构件数量表及设计说明。
4、设备专业图：包括给水、排水、采暖、通风的各种
图纸。
5、电气专业图：包括照明、动力和弱电的系统图、平
