浅谈排水系统的主要组成及布置形式
建筑排水系统
建筑排水系统建筑排水系统是指将建筑物内部产生的废水和雨水，通过一系列的管道、设备和设施，进行收集、运输、处理和排放的系统。
它是建筑物中的重要组成部分，保证了建筑物内外环境的干净和安全。
本文将详细介绍建筑排水系统的组成、原理、分类、设计与施工等方面的内容。
一、建筑排水系统的组成建筑排水系统主要由以下几部分组成：1. 排水设备：包括卫生间、厨房、洗衣房等地方的水槽、马桶、洗手盆等设备。
2. 排水管道：由PVC、铸铁管等材料制成的管道，用于将废水从排水设备运输到污水处理站或者排放到河流等场所。
3. 检查井：设置在管道之间的连接点，用于检查管道的状况、疏通管道和清理污物。
4. 污水处理设施：通常为污水处理站，用于对废水进行处理，除去其中的悬浮物、有机物和细菌等。
5. 排放设施：包括排放口和相关管道，将经过处理的废水排放到指定地点，如河流或者下水道。
二、建筑排水系统的原理建筑排水系统的运行原理基于重力与水的流动。
废水的流动受到重力的影响，从高水位流向低水位。
排水管道的坡度是系统设计的关键，保证废水能够自然流向污水处理站或者排放口。
为了保证排水的顺畅，管道内部应保持光滑，并定期清理管道内的污物。
三、建筑排水系统的分类按照排水的性质，建筑排水系统可以分为污水排水系统和雨水排水系统。
1. 污水排水系统：主要用于收集和运输建筑内产生的废水，包括卫生间、厨房等地方的污水。
废水将流向污水处理站进行处理。
2. 雨水排水系统：用于收集和运输建筑物外部产生的雨水。
雨水流进排水管道后，可以通过雨水收集设备进行储存或者直接排放到河流等地。
四、建筑排水系统的设计与施工1. 设计：设计建筑排水系统时，需要考虑建筑物的使用功能、容纳人数、排水需求等因素，制定合理的管道布局和设备选择。
同时，要符合相关的国家建筑排水标准，确保系统的可靠性和安全性。
2. 施工：建筑排水系统的施工需要按照设计要求进行，包括管道的敷设、连接、密封等工序。
施工过程中要注意保护现有的建筑结构和设备，确保排水系统与建筑物的结合紧密并且不影响正常使用。

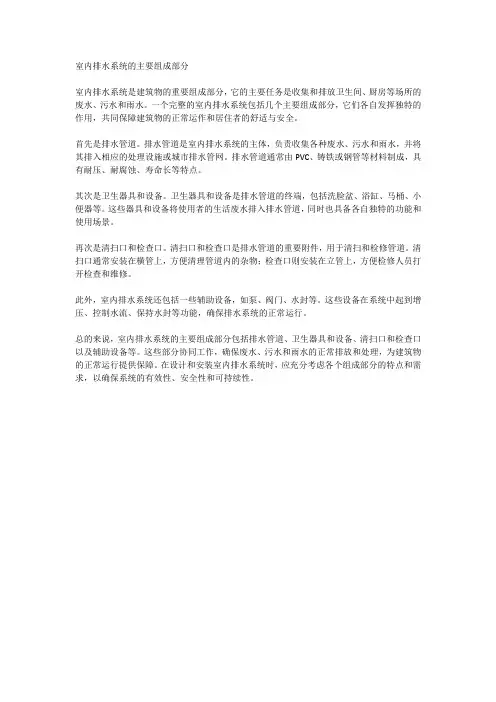

室内排水系统的主要组成部分
室内排水系统的主要组成部分
室内排水系统是建筑物的重要组成部分，它的主要任务是收集和排放卫生间、厨房等场所的废水、污水和雨水。
一个完整的室内排水系统包括几个主要组成部分，它们各自发挥独特的作用，共同保障建筑物的正常运作和居住者的舒适与安全。
首先是排水管道。
排水管道是室内排水系统的主体，负责收集各种废水、污水和雨水，并将其排入相应的处理设施或城市排水管网。
排水管道通常由PVC、铸铁或钢管等材料制成，具有耐压、耐腐蚀、寿命长等特点。
其次是卫生器具和设备。
卫生器具和设备是排水管道的终端，包括洗脸盆、浴缸、马桶、小便器等。
这些器具和设备将使用者的生活废水排入排水管道，同时也具备各自独特的功能和使用场景。
再次是清扫口和检查口。
清扫口和检查口是排水管道的重要附件，用于清扫和检修管道。
清扫口通常安装在横管上，方便清理管道内的杂物；检查口则安装在立管上，方便检修人员打开检查和维修。
此外，室内排水系统还包括一些辅助设备，如泵、阀门、水封等。
这些设备在系统中起到增压、控制水流、保持水封等功能，确保排水系统的正常运行。
总的来说，室内排水系统的主要组成部分包括排水管道、卫生器具和设备、清扫口和检查口以及辅助设备等。
这些部分协同工作，确保废水、污水和雨水的正常排放和处理，为建筑物的正常运行提供保障。
在设计和安装室内排水系统时，应充分考虑各个组成部分的特点和需求，以确保系统的有效性、安全性和可持续性。
建筑排水系统
建筑排水系统建筑排水系统是指建筑物中用于排除雨水、废水以及其他污水的一系列设施和管道。
它起到了保护和维护建筑物结构的作用，同时也对环境起到了保护作用。
本文将介绍建筑排水系统的组成部分、设计原则以及常见问题与解决方法。
一、建筑排水系统的组成部分建筑排水系统主要由以下几个组成部分构成：1. 雨水排水系统：用于排除屋顶、地面和其他部位的雨水。
它包括屋顶排水系统、雨水管道、雨水口等。
2. 废水排水系统：用于排除建筑物内产生的废水。
它包括卫生间、厨房、洗衣房等区域的污水管道、下水道和排水口等设施。
3. 通风系统：用于排除排水系统中的气体。
通风系统通常包括排气管道、通风口和排气扇等。
二、建筑排水系统的设计原则1. 合理布局：在设计建筑排水系统时，应根据建筑物内部结构合理布置排水设施。
确保排水系统能够顺利排除废水和雨水，减少堵塞和积水的可能性。
2. 正确选择材料：排水系统的材料应该具有耐腐蚀、耐高温和耐压等特性。
常见的材料包括 PVC、铸铁和不锈钢等。
3. 合理坡度：排水管道的坡度应设置合适，以保证水能够自然流动到排水口。
一般来说，坡度应为每米0.5%-1%。
4. 选用合适的管道直径：不同区域的排水管道直径应根据废水流量进行选择，以确保排水畅通。
三、常见问题与解决方法1. 排水管道堵塞：排水管道堵塞是建筑排水系统常见的问题之一。
解决方法可以使用排水通、化学清洁剂或者专业的管道疏通设备进行清理。
2. 排水口积水：排水口积水会导致异味和污水倒流的问题。
解决方法可以通过加装排水阀门或者定期清理排水口来解决。
3. 排水系统漏水：排水系统漏水会给建筑物结构造成损害。
解决方法可以检查排水管道连接处是否密封良好，如有发现漏水点应立即修复。
4. 通风系统问题：通风系统出现问题可能会导致气味和湿度问题。
解决方法可以检查排气管道是否通畅，排气扇是否正常工作。
总结：建筑排水系统对建筑物的正常运行和居住环境的舒适度有着重要的影响。
通过合理布局、正确选择材料以及解决常见问题，我们可以保证排水系统的安全、可靠运行，从而维护建筑物的结构和环境的卫生。
给排水综合：排水系统的布置形式、特点及其适用范围.doc
给排水综合：排水系统的布置形式、特点及其适用范围
①正交布置：干管长度短，管径小，因而经济，污水排出也迅速。
氮由于污水未经处理就排放，会使体受到严重污染，影响环境。
适用于排出雨水。
②截流式布置：在正交布置的前提下，沿河岸在铺设主干管，并将各干管的污水截流送至污水厂，对减轻水体污染，改善和保护环境有重大意义。
但因雨天时有部分混合污水写入水体，会造成水体污染。
适用于分流制污水处理系统和区域排水系统。
③平行式布置：干管与等高线及河道基本平行、主干管与等高线及河道成一定斜角铺设，在地势坡度较大的地区能避免因干管坡度及管内流速过大而使管道受到严重冲刷。
适用于地势向河流方向有较大倾斜的地区。
④分区布置形式：在地势高低相差很大的地区，高地取得污水靠重力流直接流入污水厂，低地区的污水用水泵抽送至高低区干管或污水厂，充分利用地形排水，节省电力，适用于个别阶梯地形或起伏很大的地区。
⑤分散布置：各排水区域有独立的排水系统，干管呈辐射状分布，其干管长度短，管径小，管道埋深可能浅，便于污水灌溉，但污水厂和泵站的数量多，适用于当城市周围有河流或城市中央部分地势高，地势向周围倾斜的地区。
⑥环绕式：沿四周布设主干管，将各干管的污水截流送至污水处理厂，是分散布置的发展，适用于建造污水厂用地不足及建造大型污
水厂的基建投资和运行管理费用比建小型厂经济的地区。

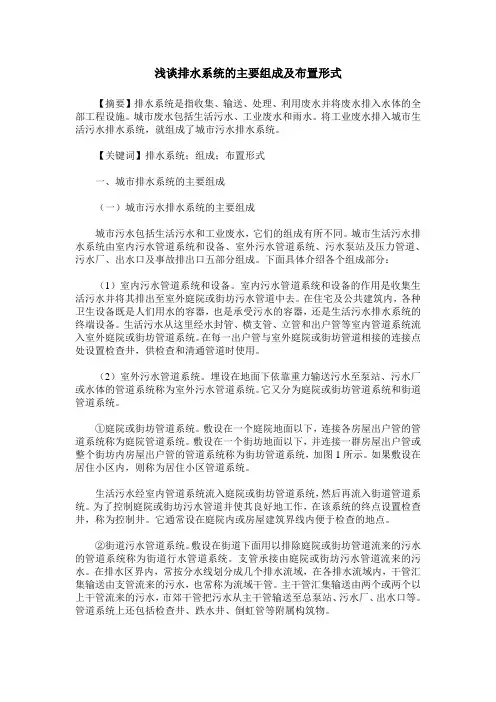

浅谈排水系统的主要组成及布置形式
浅谈排水系统的主要组成及布置形式【摘要】排水系统是指收集、输送、处理、利用废水并将废水排入水体的全部工程设施。
城市废水包括生活污水、工业废水和雨水。
将工业废水排入城市生活污水排水系统，就组成了城市污水排水系统。
【关键词】排水系统；组成；布置形式一、城市排水系统的主要组成（一）城市污水排水系统的主要组成城市污水包括生活污水和工业废水，它们的组成有所不同。
城市生活污水排水系统由室内污水管道系统和设备、室外污水管道系统、污水泵站及压力管道、污水厂、出水口及事故排出口五部分组成。
下面具体介绍各个组成部分：（1）室内污水管道系统和设备。
室内污水管道系统和设备的作用是收集生活污水并将其排出至室外庭院或街坊污水管道中去。
在住宅及公共建筑内，各种卫生设备既是人们用水的容器，也是承受污水的容器，还是生活污水排水系统的终端设备。
生活污水从这里经水封管、横支管、立管和出户管等室内管道系统流入室外庭院或街坊管道系统。
在每一出户管与室外庭院或街坊管道相接的连接点处设置检查井，供检查和清通管道时使用。
（2）室外污水管道系统。
埋设在地面下依靠重力输送污水至泵站、污水厂或水体的管道系统称为室外污水管道系统。
它又分为庭院或街坊管道系统和街道管道系统。
①庭院或街坊管道系统。
敷设在一个庭院地面以下，连接各房屋出户管的管道系统称为庭院管道系统。
敷设在一个街坊地面以下，并连接一群房屋出户管或整个街坊内房屋出户管的管道系统称为街坊管道系统，加图1所示。
如果敷设在居住小区内，则称为居住小区管道系统。
生活污水经室内管道系统流入庭院或街坊管道系统，然后再流入街道管道系统。
为了控制庭院或街坊污水管道并使其良好地工作，在该系统的终点设置检查井，称为控制井。
它通常设在庭院内或房屋建筑界线内便于检查的地点。
②街道污水管道系统。
敷设在街道下面用以排除庭院或街坊管道流来的污水的管道系统称为街道行水管道系统。
支管承接由庭院或街坊污水管道流来的污水。
在排水区界内，常按分水线划分成几个排水流域，在各排水流域内，干管汇集输送由支管流来的污水，也常称为流域干管。
建筑内排水系统的组成？
建筑内排水系统是建筑物内部用于排放废水和雨水的系统，它对于保持建筑物内部的卫生和安全至关重要。
一个完整的建筑内排水系统通常包括以下几个主要组成部分：1. 排水管道：这是建筑内排水系统的核心部分，负责将废水从各个排放点输送到指定的排放地点。
排水管道通常由塑料、铸铁或钢等材料制成，其形状和尺寸取决于建筑物的设计和用途。
排水管道可以分为主排水管道和支排水管道，主排水管道负责将废水输送到建筑物外部，而支排水管道则负责将废水输送到主排水管道。
2. 排水设备：这些设备用于处理和控制废水的流动，包括马桶、洗手池、淋浴器、洗衣机等。
排水设备通常与排水管道相连，以便将废水输送到管道中。
此外，排水设备还包括一些阀门和止回阀，用于控制废水的流量和防止回流。
3. 排水井：排水井是建筑物内部的一个垂直空间，用于收集和储存废水，直到排水管道可以将其排放出去。
排水井通常位于建筑物的地下室或地面层，其大小和形状取决于建筑物的设计和用途。
排水井内部通常设有格栅，以防止固体废物进入管道。
4. 排水泵：在某些情况下，如地下室或低洼地区的建筑物，可能需要使用排水泵来帮助排放废水。
排水泵通过增加水流的压力，使废水能够克服重力作用，顺利流入排水管道。
排水泵可以是电动或手动操作的，也可以是固定式或便携式的。
5. 通风系统：为了确保排水系统的正常运行，需要对管道进行定期维护和检查。
通风系统可以帮助排放管道中的气体，减少管道内的气压波动，从而降低管道破裂的风险。
通风系统通常包括排气阀、风帽等部件。
6. 检测和维护设备：为了确保排水系统的正常运行，需要定期对其进行检测和维护。
检测设备包括流量计、水位计、压力表等，用于监测管道中的流量、水位和压力等参数。
维护设备包括清洁工具、维修工具等，用于清理管道内的污垢和修复损坏的部件。
总之，建筑内排水系统是一个复杂的工程系统，需要综合考虑建筑物的设计、用途、地理位置等因素，以确保其正常运行和有效排放废水。
城镇排水系统的布置形式
城镇排水系统的布置形式雨水排水系统是用于收集和排放城镇雨水的系统。
其主要包括雨水收集设施、雨水管网和排放设施。
城镇通常会设置雨水下水道和雨水收集设施，如雨水管道和雨水收集坑。
在城市中设置雨水下水道可以快速将雨水从城市中心地区引导到河流或江河湖泊中，以防止淹水和水灾。
同时，城市还会设置雨水收集设施，如雨水收集坑和雨水收集池，以收集和利用雨水资源。
污水处理系统是用于处理城镇废水和污水的设施和系统。
其主要包括污水收集设施、污水管网和污水处理设施。
城镇通常会设置污水下水道，并将废水和污水从城市引导到污水处理厂或处理站进行处理。
污水处理设施通常包括初级处理、二级处理和三级处理等步骤。
初级处理主要是通过沉淀和筛选的方式去除污水中的固体颗粒物；二级处理主要是通过生物降解的方式去除污水中的有机物质和氮、磷等营养物质；三级处理主要是通过进一步的过滤和消毒等步骤达到处理后的水质符合排放标准。
城镇排水系统的布置形式也会受到城市规模和地理条件的影响。
在人口稀少的小城镇或乡村地区，可能只会设置简单的雨水收集和排放设施。
而对于人口众多、市区面积较大的大城市，排水系统则会更加复杂和完善。
城市规划部门通常会根据城市的发展规划和市民居住区域的分布，合理规划和布置城镇排水系统，以实现城市的可持续发展和居民的生活质量提高。
此外，城镇排水系统还需要与其他基础设施相配套。
例如，城镇排水系统需要与供水系统相互衔接，以保证城市居民的日常生活用水需求。
同时，城镇排水系统还需要与城市道路、桥梁和建筑物等其他设施相协调，以确保排水系统的顺畅和安全。
总而言之，城镇排水系统的布置形式是一个复杂且综合的工程。
它不仅需要考虑城市的地理、环境和规模等因素，还需要与其他基础设施相协调，以实现城市的可持续发展和居民的生活质量提高。
建筑排水系统的组成
建筑排水系统的组成
建筑排水系统是指建筑物内部的排水系统，主要用于排放污水和雨水。
它由多个组成部分组成，包括排水管道、排水设备、排水口、排水泵等。
下面我们来详细了解一下建筑排水系统的组成。
1. 排水管道
排水管道是建筑排水系统的核心组成部分，它主要用于将污水和雨水从建筑物内部排出。
排水管道一般分为污水管道和雨水管道两种。
污水管道主要用于排放厨房、卫生间等处产生的污水，而雨水管道则主要用于排放屋顶、露台等处的雨水。
排水管道的材质一般有PVC、PE、铸铁等，不同的材质适用于不同的场合。
2. 排水设备
排水设备是指用于排放污水和雨水的设备，主要包括马桶、洗手盆、浴缸、淋浴器等。
这些设备一般都需要与排水管道相连，将产生的污水和雨水排出建筑物。
3. 排水口
排水口是指建筑物内部的排水口，主要用于将污水和雨水排出建筑物。
排水口一般分为地漏、墙漏、天沟等几种。
地漏主要用于排放卫生间、厨房等处的污水，墙漏主要用于排放墙体渗漏的雨水，天沟则主要用于排放屋顶的雨水。
4. 排水泵
排水泵是指用于将污水和雨水从低处排到高处的泵，主要用于排放地下室、地下车库等处的污水和雨水。
排水泵一般分为潜水泵和离心泵两种，不同的泵适用于不同的场合。
建筑排水系统的组成包括排水管道、排水设备、排水口、排水泵等多个部分。
这些部分相互配合，共同构成了一个完整的建筑排水系统，为建筑物内部的排水提供了可靠的保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈排水系统的主要组成及布置形式
【摘要】排水系统是指收集、输送、处理、利用废水并将废水排入水体的全部工程设施。
城市废水包括生活污水、工业废水和雨水。
将工业废水排入城市生活污水排水系统，就组成了城市污水排水系统。
【关键词】排水系统；组成；布置形式
一、城市排水系统的主要组成
（一）城市污水排水系统的主要组成
城市污水包括生活污水和工业废水，它们的组成有所不同。
城市生活污水排水系统由室内污水管道系统和设备、室外污水管道系统、污水泵站及压力管道、污水厂、出水口及事故排出口五部分组成。
下面具体介绍各个组成部分：
（1）室内污水管道系统和设备。
室内污水管道系统和设备的作用是收集生活污水并将其排出至室外庭院或街坊污水管道中去。
在住宅及公共建筑内，各种卫生设备既是人们用水的容器，也是承受污水的容器，还是生活污水排水系统的终端设备。
生活污水从这里经水封管、横支管、立管和出户管等室内管道系统流入室外庭院或街坊管道系统。
在每一出户管与室外庭院或街坊管道相接的连接点处设置检查井，供检查和清通管道时使用。
（2）室外污水管道系统。
埋设在地面下依靠重力输送污水至泵站、污水厂或水体的管道系统称为室外污水管道系统。
它又分为庭院或街坊管道系统和街道管道系统。
①庭院或街坊管道系统。
敷设在一个庭院地面以下，连接各房屋出户管的管道系统称为庭院管道系统。
敷设在一个街坊地面以下，并连接一群房屋出户管或整个街坊内房屋出户管的管道系统称为街坊管道系统，加图1所示。
如果敷设在居住小区内，则称为居住小区管道系统。
生活污水经室内管道系统流入庭院或街坊管道系统，然后再流入街道管道系统。
为了控制庭院或街坊污水管道并使其良好地工作，在该系统的终点设置检查井，称为控制井。
它通常设在庭院内或房屋建筑界线内便于检查的地点。
②街道污水管道系统。
敷设在街道下面用以排除庭院或街坊管道流来的污水的管道系统称为街道行水管道系统。
支管承接由庭院或街坊污水管道流来的污水。
在排水区界内，常按分水线划分成几个排水流域，在各排水流域内，干管汇集输送由支管流来的污水，也常称为流域干管。
主干管汇集输送由两个或两个以上干管流来的污水，市郊干管把污水从主干管输送至总泵站、污水厂、出水口等。
管道系统上还包括检查井、跌水井、倒虹管等附属构筑物。
（3）污水泵站及压力管道。
污水一般以重力流排除，但当受到地形等条件限制、重力流有困难时，就需要设置泵站。
泵站分为局部泵站、中途泵站和总泵站等。
压送泵站出来的污水至高地自流管道或污水厂的承压管段，称为压力管道。
（4）污水厂。
处理和利用污水、污泥的一系列构筑物及附属构筑物的综合体称为污水处理厂，简称污水厂。
工厂中则称为废水处理站。
城市污水厂通常设置在河流的下游地段，并与居民点或公共建筑保持一定的卫生防护距离。
（5）出水口及事故排出口。
污水排入受纳水体的渠道和出口称为出水口，它是整个城市污水排水系统的终点设备。
事故排出口是指在污水排水系统的中途，在某些易于发生故障的组成部分前面所设置的辅助性出水渠。
（二）雨水排水系统的主要组成
雨水排水系统主要由房屋的雨水管道系统及设备、街坊或厂区雨水管渠系统、街道雨水管渠系统、排洪沟和出水口五部分组成。
降落在屋面上的雨水由天沟和雨水斗收集，通过落水管输送至地面，与降落在地面上的雨水一起形成地表径流，然后通过雨水口收集流入街坊、厂区或街道的雨水管渠系统，通过出水口排入附近水体。
在雨水管渠系统中，也要设置检查井等附属构筑物。
上述各排水系统的组成部分，对每一个具体的排水系统来说，并不一定都完全具备，必须结合当地具体条件来确定排水系统内所需要的组成部分。
特别应注意的是，对雨水管渠系统来说，雨水一般既不处理也不利用，直接就近排入水体。
因雨水地表径流较大，一般应尽量不设或少设雨水泵站，但必要时也要设置。
（三）合流制排水系统的主要组成
合流制排水系统的组成与分流制相似，同样有室内排水设备和室外污水管道系统，生活污水经庭院或街坊管道流入合流管道，雨水则经雨水口流入合流管道，也包括泵站及压力管道、污水处理厂、出水口及事故排出口。
对于截流式合流制排水系统来说，还应该有溢流井和溢流管道。
二、排水系统的布置形式
城市、居住区或工业企业的排水系统在平面上的布置，随着地形、竖向规划、污水厂位置、土壤条件、河流情况、污水种类和污染程度等因素而定。
在这些影响因穷中，地形是主要的影响因素，按地形考虑可有正交式、截流式、平行式、分区式、分散式和环绕式六种布置形式。
在地势向水体适当倾斜的地区，各排水流域的干管可以最短距离沿与水体垂
直相交的方向布置，称为正交式布置。
它的干管长度短、管径小，因而污水排出迅速且造价低。
但污水未经处理就直接排放，会使受纳水体遭受污染而影响环境。
因此，该布置形式仅用于排除雨水。
若沿河岸再敷设主干管，并将各干管的污水截流送至污水厂，就形成了截流式布置。
它是正交式发展的结果。
截流式布置减轻了水体污染，保护和改善了环境，适用于分流制污水排水系统，将生活污水和工业废水经处理后排入水体。
对于截流式合流制排水系统，因雨天有部分混合污水泄入水体，造成周期性污染，所以应慎重采用。
在地势向水体有较大倾斜的地区，为了避免因干管坡度和管内流速过大，使干管受到严重冲刷，可使干管与等高线或水体基本平行，主干管与等高线或水体成一定倾斜角度敷设，这种布置形式称为平行式布置。
在地势高低相差很大的地区，当污水不能靠重力流至污水厂时，可采用分区式布置。
即在地势高的地区和地势低的地区分别敷设独立的管道系统，高地势地区的污水靠重力流直接进入污水厂，而低地势地区的污水则靠泵站提升至高地势地区干管或污水厂。
它只能用于个别阶梯地形或地形起伏很大的地区，优点是能充分利用地形排水，节省电力。
当城市周围有河流，或城市中央部分地势高，地势向周围倾斜的地区，各排水流域的干管常呈辐射状分布，各排水流域具有独立的排水系统，即为分散式布置。
它具有干管长度短、管径小、埋深强等优点，但污水厂数量较多。
近年来，由于建造污水厂用地不足，而且建造大型污水厂比建造多个小型污水厂经济等原因，而倾向于建造规模大的污水厂，所以将分散式发展成环绕式布置，通过截流主干管将污水截流送至污水厂。
对于中小城市可以考虑采用。
在实际工程中，单独采用一种布置形式的较少，一般是根据当地条件，因地制宜地采用综合布置形式。
参考文献
[1]张樊玉.浅谈大中型城市管网系统布置[J].城市建设理论，2012（09）.
[2]秦丽华，李小东.城镇排水系统平面布置概述[J].排水工程，2010（04）.。
