光纤终端盒教程
光缆终端盒安装的详细步骤
光缆终端盒安装的详细步骤跟着光通讯逐渐兴起，光纤商品也是衍生出了很多系列，光缆终端盒即是其间的一种，想要利用好光纤为咱们的通讯传输服务，就需要了解它的安装过程。
今日咱们就来学习一下光缆终端盒安装的过程。
光缆终端盒()是一个群众商品，价格低廉，功能高。
光缆终端盒里边配有全部的装置零件，里边附有具体的施工说明书，其具体安装步骤如下：1、翻开盒盖，查看配件是不是完全。
2、将光缆开剥好，留足光纤余长。
3、将光缆引进端口的铝夹箍上半片卸下，将开剥好的光缆从端口穿人，把光缆紧固在铝夹箍上，并把加强芯穿人固定夹子内，上紧螺丝并将剩余的加强芯剪去。
4、查看光纤盘留板的引人——引出槽是不是与光缆在一侧（终端盒只收留一根光缆的情况下），如不在一侧；则将盘留板换个方向。
从尾纤引出板上退下塑料尾纤夹头，并套在准备好待接的尾纤护套上。
将尾纤经过引出板的孔引人终端盒内，尾纤穿进满足的长度后，将尾纤夹头塞进尾纤引出板的孔中夹牢尾纤。
5、光线纤芯与尾纤熔接后按图一所示进行盘留。
如在一个终端盒内既有光缆与光缆的衔接又有光缆与尾纤的衔接〔收留两根光缆的情况下〕，与光纤盘留板引人——引出不在一侧的光缆的纤芯的走向、及其与尾纤及另一根光缆中光纤的衔接、盘留（有些光纤与尾纤将从盘留板边上的光纤走线槽经过）。
6、信息模块、多用户光缆终端盒、集合点配线模块装置方位、装置办法和高度应契合规划请求。
7、装置在活动地板内或地上上时，应固定在接线盒内，信息面板选用直立和水对等方式，接线盒盖可敞开，并应具有防水、防尘、抗压功能，接线盒盖面应与地上齐平。
8、光缆终端盒底盒一起装置信息模块和电源插座时，间距及采纳的防护办法应契合规划请求。
9、光缆终端盒底座的固定办法应以现场施工的具体条件来定，可用胀大螺钉、射钉等办法装置，信息模块明装底盒的固定办法依据施工现场条件而定。
10、固定螺丝需拧紧，不该发生松动景象。
底座、信息模块与面板的装置应牢固稳定，无松动景象，面板应保持在一个水平面上做到美观规整。
007 光缆终端盒安装工艺
1. 打开盒盖，检查配件是否齐全。
2. 将光缆开剥好，留足光纤余长。
3. 将光缆引入端口的铝夹箍上半片卸下，将开剥好的光缆从端口穿人，把光缆紧固在铝夹箍上，并把加强芯穿人固定夹子内，上紧螺丝并将多余的加强芯剪去。
4. 检查光纤盘留板的引人——引出槽是否与光缆在一侧（终端盒只收容一根光缆的情况下），如不在一侧；则将盘留板换个方向。
从尾纤引出板上退下塑料尾纤夹头，并套在准备好待接的尾纤护套上。
将尾纤通过引出板的孔引人终端盒内，尾纤穿进足够的长度后，将尾纤夹头塞进尾纤引出板的孔中夹牢尾纤。
5. 光线纤芯与尾纤熔接后按图一所示进行盘留。
如在一个终端盒内既有光缆与光缆的连接又有光缆与尾纤的连接〔收容两根光缆的情况下〕，与光纤盘留板引人——引出不在一侧的光缆的纤芯的走向、及其与尾纤及另一根光缆中光纤的连接、盘留方式参见图二（部分光纤与尾纤将从盘留板边上的光纤走线槽通过）。
注：
l 、尾纤及纤芯在盘留板引人——引出槽道处应用尼龙扎带收拢。
2 、光纤接头盘留从最底下一层盘留板开始，盘留板层层均可翻转，光纤接头盘留结束后，将盘留板之间的搭扣压好，最上面盖上盖板。
然后盖上终端盒盖并用螺丝拧紧）在适当的位置把终端盒安装好。
光缆接头盒操作规程
光缆接头盒操作规程1. 引言光缆接头盒是光缆线路中重要的组成部分，负责连接光缆和光纤接头，在光通信系统中起着极为重要的作用。
为了保证光缆接头盒的正常使用和维护，制定本操作规程。
2. 环境要求•操作人员应具备一定的光纤接头和光缆操作经验；•操作区域应保持干净、整洁；•器材和设备应处于正常工作状态；•操作人员应佩戴相应的个人防护装备。
3. 设备准备•光缆接头盒；•光纤连接器；•光缆剥纤工具；•清洁纸巾；•酒精和棉球。
4. 操作步骤4.1 准备工作1.检查光缆接头盒是否完好无损；2.确认所使用的光缆接头盒类型和规格与待连接的光缆和光纤连接器相匹配；3.确保操作区域干净整洁，无杂物。
4.2 光缆切割1.使用光缆剥纤工具清晰切除光缆外皮；2.将光缆中的裸光纤分离出来，并用光缆剥纤工具去除光缆保护层。
4.3 光纤连接1.将光缆中的裸光纤插入光缆接头盒的光纤接口孔中；2.进行光纤连接器之间的对接；3.确保连接器与接头盒之间的连接牢固可靠，无松动和断裂。
4.4 光纤测试1.使用光纤测试仪对连接好的光纤进行测试，确保连接质量良好；2.若测试结果异常，检查连接是否正确，如有必要重新插拔连接。
4.5 清洁1.使用清洁纸巾沾取少量酒精；2.将酒精沾湿的纸巾擦拭光纤连接器和接头盒的连接部分；3.检查连接部分是否干净无污垢。
5. 注意事项•操作人员应熟悉光缆接头盒的使用方法和操作流程；•在进行光纤连接前，必须清洁光纤接头和接头盒的连接部分；•接头盒的使用和操作必须符合相关的安全规范和标准。
6. 总结通过本规程，我们了解到光缆接头盒的操作规程，包括准备工作、光缆切割、光纤连接、光纤测试和清洁等步骤。
遵循该规程进行操作，可以保证光缆接头盒的正常使用和维护，提高光通信系统的稳定性和可靠性。
注意：本文档中的操作步骤仅供参考，请根据实际情况进行具体操作，并确保安全性和准确性。
光缆接头盒使用操作说明及机械特性
OPGW、ADSS光缆接头盒使用操作说明1目录一、接头盒使用说明1、各部件名称2、结构特点3、技术指标4、操作程序（1）OPGW光缆接续操作4.1.1 OPGW接续缆端面处理4.1.2 OPGW接头盒的处理（图二）（2）ADSS光缆接续操作（3）接头盒的安装固定4.3.1 接头盒铁塔安装固定（图一）4.3.2 接头盒杆用安装固定（图三、四）(4)光纤保护管安装操作( 图五)二、安全须知2OPG W、ADSS光缆接头盒使用说明和安全须知该产品适用于电力特种光缆的连接保护，产品有直通连接和分歧连接之功能，最多可同时进五根光缆，适用于架空杆、塔。
1.各部件名称接头盒示意图（图一）2.结构特点机械强度高，密封性能好，合金外壳采用电化处理，耐腐蚀，性能优良，采用密封圈及硅胶密封，可重复开启、扩容、维修、复接等，存纤盘容量达48芯；光缆固定采用与光缆直径相匹配的铝管夹紧，3防止夹伤光缆；可安装在铁塔不同部位，安装牢固；（杆用安装采用不锈钢带固定，操作方便，能适用于不同杆径、不同位置的安装。
）3.技术指标光纤曲率半径：≥45mm 盘留光纤长度：≥2m光纤盘留附加衰耗：≤0.01dB 光纤最大容量：≤144芯适用温度范围：-40~+70℃抗侧压力：≥2000N外型尺寸（mm）：480(H)×200(φ) 重量：6.7Kg4.操作程序（1）OPGW光缆接续操作4.1.1 OPGW接续缆端面处理a)从对OPGW保护及方便固定的角度考虑，理顺预留OPGW光缆走径，并检查其长度，截去受牵引损伤的段长，保留满足在地面多次熔接操作及塔上盘固的长度。
b)将OPGW光缆从与光缆直径相匹配的铝套管中穿过，套到距端面1.5m 左右的地方，以防止扭动松股，用细齿钢锯条或边剪钳切去OPGW光缆铠装层，剪切铠装层时最好把光缆固定在一个夹具上，并精心操作，在切AA线、AS线时，不能损伤不锈钢光纤单元，包括切痕和扭结，所切线材端面应平齐c)用十字捋直轮将钢管单元捋直，在伸出端面60~80mm处做好标记，用钢管切割刀切去钢管，首先使用切割刀夹持住钢管并保证不左右滑动，旋转一周松动后，拧紧刀刃，再旋转一周，如此反复4次左右，观察切口深度合适后，取下切割刀；双手握住钢管，大拇指捏住切口处，前后缓缓扳动2次，防止钢管变形及断裂后锐边擦伤光纤，待钢管完全脱落后，轻轻地将钢管移去。
终端盒、分纤箱成端-教案
项目五通信线路接续与成端
任务4 光缆成端
知识技能点3 终端盒分线箱成端
一、教学目标：
了解光缆成端的基本概念以及意义。
正确区分终端盒分线箱成端与其他成端方式的区别。
二、教学重点、难点：
重点掌握终端盒分线箱成端的操作步骤。
三、教学过程设计：
1.准备
本次实验需准备2条光缆、美工刀、塑料套管、剪刀、扎带等工具，还需要准备终端盒、分纤箱、尾纤若干。
2.制作过程
终端盒光分线箱尾纤
根据长度剪断尾纤一般长度为70厘米左右
根据长度开剥尾纤用美工刀斜45度划开注意力度不要划断纤芯
抽除尾纤护套层
将尾纤穿入终端盒固定
将另一端光缆穿入并将加强芯穿入固定孔固定
切除多余尾纤用米勒钳开剥尾纤
用酒精棉花擦除杂质用光纤切割刀切割
将光缆纤芯与尾纤熔接
整理尾纤纤芯完成后盖好熔钎盘
根据长度开剥尾纤用美工刀斜45度划开注意力度不要划断纤芯
将尾纤穿入分线箱固定
将另一端光缆穿入并将加强芯穿入固定孔固定
用米勒钳开剥尾纤
用酒精棉花擦除杂质用光纤切割刀切割
将光缆纤芯与尾纤熔接
整理尾纤纤芯完成后盖好熔钎盘。

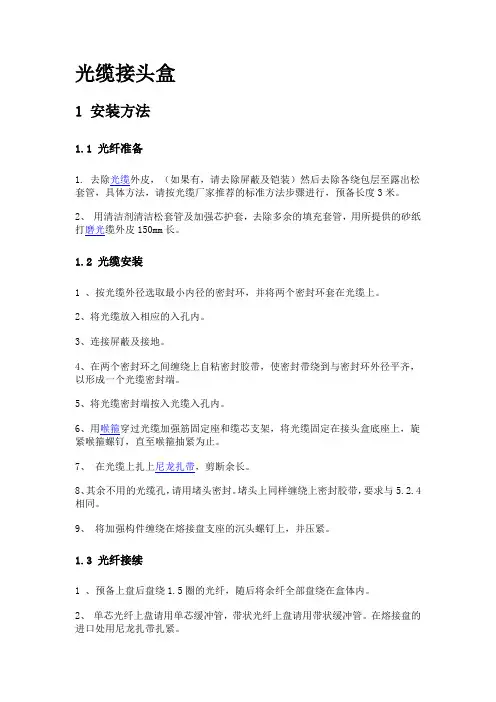

光缆接头盒-安装工艺
光缆接头盒1 安装方法1.1 光纤准备1. 去除光缆外皮，（如果有，请去除屏蔽及铠装）然后去除各绕包层至露出松套管，具体方法，请按光缆厂家推荐的标准方法步骤进行，预备长度3米。
2、用清洁剂清洁松套管及加强芯护套，去除多余的填充套管，用所提供的砂纸打磨光缆外皮150mm长。
1.2 光缆安装1 、按光缆外径选取最小内径的密封环，并将两个密封环套在光缆上。
2、将光缆放入相应的入孔内。
3、连接屏蔽及接地。
4、在两个密封环之间缠绕上自粘密封胶带，使密封带绕到与密封环外径平齐，以形成一个光缆密封端。
5、将光缆密封端按入光缆入孔内。
6、用喉箍穿过光缆加强筋固定座和缆芯支架，将光缆固定在接头盒底座上，旋紧喉箍螺钉，直至喉箍抽紧为止。
7、在光缆上扎上尼龙扎带，剪断余长。
8、其余不用的光缆孔，请用堵头密封。
堵头上同样缠绕上密封胶带，要求与5.2.4相同。
9、将加强构件缠绕在熔接盘支座的沉头螺钉上，并压紧。
1.3 光纤接续1 、预备上盘后盘绕1.5圈的光纤，随后将余纤全部盘绕在盒体内。
2、单芯光纤上盘请用单芯缓冲管，带状光纤上盘请用带状缓冲管。
在熔接盘的进口处用尼龙扎带扎紧。
3、按规定方法对接两根（带）光纤，接头卡入熔接单元卡槽中，余长请在盘内盘绕。
4、将熔接盘盖上，请压使其卡到位。
5、按接头盒需要的容量不同，决定熔接盘叠加的盘数，将熔接盘的叠加型式必须符合光纤接头的卡入熔接单元并检查和维护要求。
熔接盘每两只叠加，可以将橡胶折页上六个孔，分别卡住上下两个盘上的各三个凸扭；四只橡胶折页，盘两边对称位置各两只，如叠加五个熔接盘，依照上述方法将二层盘与三层扣住，三层盘和四层盘扣住，四层盘和五层盘扣住，以此类推，五个盘就稳定地叠加在一起了。
当需察看或维护某一层盘熔接情况时，只要将该盘单面的上层扣住的两片折页拆下，熔接盘即可如翻书页一样打开。
1.4 盒体密封1 、盒体封装：在盒体封装前先将气门咀与接地螺钉并紧。
? 将密封条嵌入盒体四周的密封槽内； ? 在接头盒两端“U”槽处也分别用密封条嵌入槽内。
光缆终端盒使用说明
上海冬吉通信设备有限公司
光缆终端盒
产品介绍：
光缆终端盒具备固定、熔接功能，起终接光缆的作用；它用于实现光缆和尾纤的连接。
采用优质电解板，整体静电喷6热////塑处理，结构坚固、外形美观；
功能特性：
具有光缆引入，配线尾纤引出并固定功能
熔接盘采用叠加式结构，配置灵活，使用方便，提供光纤接头保护及尾纤盘储
19英寸机架，可选用SC、FC、ST型适配器
可将光缆加强芯固定在终端盒内
具有与光缆金属外护套连的接地线引出的功能
运用领域：
光缆终端盒适用于室内、外光缆的直通接续和分支接续，并起到保护光缆与配线尾纤的作用。
技术参数：
工作温度：-40℃～+70℃
相对湿度：≤95%（+40℃时）
大气压力：70Kpa～106Kpa
连接器损耗（包括插入互换和重复）：≤0.5dB
回波损耗：PC≥40dB，UPC≥50dB，APC≥60dB
盒体高压防护接地装置与盒体间绝缘电阻≥1000MΩ/500V(DC)
盒体高压防护接地装置与盒体间耐电压≥3000V(DC)/1min不击穿，无飞弧
使用说明：
拧开后面的两个螺丝，揭开上盖。
预留出要熔接的光缆，将光缆内的钢丝固定在前端的支架上，并将光缆固定在进缆孔。
将预留出来的光缆剥开，跟尾纤熔接在一起，固定在熔纤盘上。
盖上上盖，紧固后端螺丝。
机架式光缆终端盒说明书
产品说明书SC-24 光缆终端盒概述：广泛应用于市话、农话网络系统、数据、图象传输系统，CATV有线电视系列，用于室内光缆的直通边接和分支接续，起到尾纤盘储和保护接头的作用，采用冷轧钢板静电喷塑制成，设计结构合理，美观大方可将光缆加强芯固定在终端盒内，其端口可根据工程实际需要随意更换，本产品装适配器的面板可随意更换为FC 、SC、ST、LC……同时适用于带状光缆和普通光缆。
应用：光缆终端盒是小芯数光缆与终端的连接设备，具有光缆固定、熔接功能，始终接光缆的作用。
*2型书本式光缆终端盒，有12，24，48芯可选，尺寸为310×160×60(mm)，可供两根光缆进入*2A型书本式光缆终端盒，有12，24芯可选，尺寸为305×155×60(mm)，可供两根光缆进入*2B型书本式光缆终端盒，有12，24芯可选，尺寸为280×150×150(mm)，可供6根光缆进入,选用FC型适配器*2C型书本式光缆终端盒，有12，24芯可选，尺寸为280×155×50(mm)，可供两根光缆进入*2E型书本式光缆终端盒，最大容量为12芯，尺寸为240×110×45(mm)，可选FC,SC,ST 型光纤适配器产品特点：- 壳体采用静电喷塑，外形美观，使用方便- 内配光缆固定装置、熔接盘、过线环- 熔接盘采用叠加式结构，配置灵活，最大容量可达48芯，使用带状光缆可达96芯- 具有使光缆金属构件与终端盒壳体绝缘并能方便地引出接地的功能- 能提供充足的光缆终端安放和余留光纤存储空间- 可根据用户需求定制特殊规格尺寸。
技术特性：- 绝缘电阻光缆终端盒金属构件与光缆金属加强心之间、光缆金属构件之间、光缆金属构件与地之间的绝缘电阻大于2X104MΩ（测试电压为500VDC）- 抗电强度光缆终端盒金属构件与光缆金属加强芯之间、光滥金属构件之间光缆金属构件与地之间在15KV直流电压作用下1min不击穿、无飞弧现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤终端盒通常是指盒式的光纤光缆管理产品，用来保护和分配光纤到户（FTTH）网络中的光纤链路。
本教程将对光纤终端盒进行详细介绍。
什么是光纤终端盒？
光纤终端盒是用在FTTx（包括FTTH、FTTB等）布线中的结构紧凑的光纤光缆管理产品，在某些情况下，光纤终端盒甚至可以被认为是小型的光纤适配器面板和光纤配线架。
光纤终端盒的种类
光纤终端盒和光纤光缆管理设备的种类本身就数不胜数，再加上很多制造商会根据具体的需求设计其光纤终端盒，并给它们起不同的名称和型号，因此，很难用统一的标准去给光纤终端盒分门别类。
但是，我们可以分别从其尺寸和应用、外观设计、应用环境等方面来区分不同种类的光纤终端盒。
根据尺寸和应用的不同，光纤终端盒可分为光纤适配器面板和光纤接线盒。
其中，光纤适配器面板的尺寸较大，而光纤接线盒的尺寸较小。
光纤终端盒教程
光纤适配器面板
光纤适配器面板通常有19英寸，有壁挂式和机架式两种，内有熔纤盘结构，可以支撑和保护光纤链路。
光纤适配器面板上可以预端接各种各样的光纤适配器，这些适配器的接口类型应和即将插到光纤适配器面板上的外部设备的接口一致。
光纤接线盒
光纤接线盒也可以用来进行光纤光缆分配和管理。
典型的光纤终端盒有12或24个端口，尺寸约为270mm×137mm×45mm。
但是，现在市场上也已经出现了8端口、36端口、48端口和96端口的光纤终端盒。
光纤接线盒由冷轧钢板制成，盒体经静电喷塑处理，通常端接有FC或ST适配器，一般安装在墙上，或者竖直放置。
根据外观设计不同，光纤终端盒可分为壁挂式光纤终端盒和机架式光纤终端盒。
壁挂式光纤终端盒
壁挂式光纤终端盒的作用是预连接光纤光缆、现场安装连接器和现场熔接尾纤，是建筑物入口处、电信机柜、计算机机房等应用的理想终端解决方案。
机架式光纤终端盒
机架抽拉式光纤终端盒实现了在一个单元设备内进行光纤熔接、光纤分配、光纤端接、光纤修复、光纤存储和管理。
这种光纤终端盒可以支持交叉连接和互连，提供传输设备和外部光缆间的接口。
根据应用环境的不同，光纤终端盒又可以分为室内光纤终端盒和室外光纤终端盒。
室内光纤终端盒
室内光纤终端盒通常安装在多住户单元的大楼内，用于光纤到户应用，是水平安装的光缆和竖直安装的光缆的过渡点，因此，安装者可以最大程度上灵活处理光缆。
室内光纤终端盒的功能是储存过长的光纤光缆终端，还可以进行光纤熔接。
室外光纤终端盒
室外光纤终端盒是一种密闭的盒式结构，用来分配FTTX网络中的光纤，也可以用作光纤熔接、光纤端接和光纤光缆管理。
光纤终端盒的特点
光纤终端盒由外壳、内部构件（包括支架、熔纤盘、固定装置）和光纤接头保护元件组成，它的功能是提供光纤与光纤的熔接、光纤与尾纤的熔接以及光连接器的交接，并对光纤及其元件提供机械保护和环境保护。
光纤终端盒的光缆金属构件与光缆端壳体绝缘，能方便地引出接地；它能提供光缆终端的安放和余端光纤存储的空间，且安装操作简便；其具有足够的抗冲击强度的盒体固定，方便不同使用场合的安装。
此外，有的光纤终端盒还具有分支光缆接续的功能。
光纤终端盒的应用
光纤终端盒具有尾纤盘储和保护接头的作用，主要用在电信设备机房和网络设备机房。
光纤终端盒可在各种光纤网络系统中起光纤分配和光纤接续作用，尤其适合小型网络的终端光纤分配，可以进行光纤与光纤的熔接、光纤与尾纤的熔接以及光连接器的交接。
