接地装置施工技术交底大全
接地安全技术交底模板
一、交底目的为确保施工现场电气设备安全运行，防止因接地不良造成的触电事故，特进行接地安全技术交底。
二、交底内容1. 接地保护的重要性- 接地保护是保障人身安全和设备安全的重要措施。
- 通过接地，可以将电气设备的漏电流迅速导入大地，防止触电事故的发生。
2. 接地系统类型- TN-S系统：保护导体和中性导体分离接地系统，适用于低压侧为380/220V中性点直接接地的变压器。
- TT系统：电源系统接地，保护导体就地接地系统，适用于由同一电源供电的低压系统。
3. 接地要求- 低压侧为380/220V中性点直接接地的变压器，其低压侧应采用TN-S系统或TT系统。
- 由同一电源供电的低压系统，不宜同时采用TN-S系统和TT系统。
- 施工现场和临时生活区的高度在20m及以上的设施，如井字架、脚手架、建筑物等，均应装设防雷保护。
- 高度在20m以上的大钢模板，应与建筑物的接地线连接。
4. 接地线敷设- 接地线应采用专用接地干线，首、末端及线路中间必须与接地装置可靠连接。
- 接地干线的截面积应满足线路敷设方式的要求，不得小于干线截面积的50%。
- 接地线的截面积不得小于相线截面积的50%，且不得小于2.5mm²。
5. 接地电阻要求- 每一接地装置的接地电阻不得大于4Ω。
- 接地电阻的测量应定期进行，确保接地效果。
6. 接地装置的维护- 接地装置应定期检查，确保其完好无损。
- 发现接地装置损坏或接地电阻不符合要求时，应及时修复或更换。
三、注意事项1. 接地线应使用专用的接地干线，不得与其他线路共用。
2. 接地线的敷设应符合规范要求，不得扭曲、压扁或损坏。
3. 接地电阻的测量应使用合格的测量仪器，确保测量结果的准确性。
4. 接地装置的维护应由专业人员进行，确保接地效果。
四、应急措施1. 发现接地装置损坏或接地电阻不符合要求时，应立即停止使用相关设备，并报告相关人员。
2. 发生触电事故时，应立即切断电源，并采取急救措施。
接地工程技术交底
接地工程技术交底一、任务背景为了确保电气设备的安全运行和人身安全，接地工程是非常重要的一项工作。
接地工程技术交底是指在工程施工过程中，施工单位向施工人员详细介绍接地工程的技术要求、施工方法和注意事项，以确保施工人员能够正确、安全地进行接地工程施工。
二、技术要求1. 接地电阻要求：根据国家标准，接地电阻应符合以下要求：- 低压电网：不大于4Ω；- 高压电网：不大于10Ω。
2. 接地材料要求：- 接地极：使用优质的铜材料，直径不小于20mm，长度不小于2m；- 接地线：使用优质的铜线，截面积应根据实际情况合理选择，不小于25mm²。
3. 接地装置要求：- 接地网：根据实际情况设置合理的接地网，确保接地电阻符合要求；- 接地体：接地体应埋设在地下，埋深不小于0.8m，与地表的距离不小于0.5m；- 接地极：接地极应垂直埋设，埋深不小于0.6m，与地表的距离不小于0.3m；- 接地线：接地线应埋设在地下，埋深不小于0.6m，与地表的距离不小于0.3m；- 接地装置的布置应符合设计要求，保证接地装置的可靠性。
4. 施工方法：- 接地极的埋设：根据设计要求，在接地极的位置挖掘合适的孔洞，将接地极垂直埋设其中，并用土壤填充孔洞，确保接地极与土壤紧密接触；- 接地线的埋设：根据设计要求，在接地线的位置挖掘合适的沟槽，将接地线水平埋设其中，并用土壤填充沟槽，确保接地线与土壤紧密接触；- 接地装置的连接：接地极、接地线和接地网之间的连接应采用可靠的连接方式，确保连接处的接触良好；- 接地装置的检测：施工完成后，应进行接地装置的检测，包括接地电阻的测量和接地装置的可靠性检测。
5. 安全注意事项：- 施工人员必须穿戴符合要求的个人防护装备，包括安全帽、安全鞋、绝缘手套等；- 施工人员必须熟悉接地工程的施工要求和操作规程，严禁违章操作；- 施工现场应设置明显的警示标志，确保施工区域的安全；- 施工过程中应注意防雷措施，确保施工人员的人身安全。
接地装置安装技术交底
（4）接地线跨伸缩缝或沉降缝处时，应有补偿措施，可将接地线本身弯成弧状代替。
（5）接地装置安装中所有的隐蔽项目应做好隐检，不能遗漏，隐检内容齐全，留存照片及隐检记录。
（1）材料进场入库管理，不得漏天存放。
技术交底记录
资料编号
工程名称
施工单位
审核人
分包单位
□施组总设计交底
□单位工程施组交底
□施工方案交底
□专项施工方案交底
施工作业交底
交底部位
基础底板（接地装置安装）
接受交底范围
接地装置施工班组
交底摘要：
底板接地装置施工
交底内容：
热镀锌圆钢、热镀锌扁钢、热镀锌钢板型号、规格应符合设计要求，并应有产品质量合格证和试验报告。施工作业主要材料见表1
（1）位置正确，连接牢固，接地体埋设深度距地面不小于0.6m。隐蔽工程记录齐全、准确。
（2）搭接长度≥2b；圆钢≥6D；圆钢和扁钢≥6D(注：b为扁钢宽度；D为圆钢直径)；扁钢搭接焊接3个棱边，圆钢焊接双面；用于跨接焊接的钢筋采用φ12热镀锌圆钢时，双面搭焊牢固，焊接长度大于主筋直径6D，长度不小于96mm；用于搭接采用-40mm×4mm热镀锌扁钢时，三面焊接，焊接长度扁钢宽度的2倍，不小于80mm。
2 内容较多时本表作为首页，交底内容可续页。
（5）施工现场遇到突发事故或险情（兆），应第一时间停止施工或采取紧急措施后撤离现场，并立即上报值班人员。
（1）操作人员年龄不大于60岁，作业前检查安全防护用品完好，并佩戴齐全。不得使用患有高血压、心脏病、贫血症、癫痫病人员。
（2）特殊工种（电工）必须有上岗证，证件在有效期内。
接地工程技术交底
接地工程技术交底一、背景介绍接地工程是建造、工业设备、电力系统等领域中非常重要的一项技术工程。
它的主要目的是确保电气设备和人员的安全，减少电气设备故障和事故的发生。
接地工程技术交底是为了确保工程质量和安全性，提高工作人员的技术水平和工作效率，确保工程顺利进行而进行的一项重要工作。
二、交底内容1. 接地工程的目的和意义接地工程的主要目的是为了保护人身安全和设备设施的正常运行。
通过将电气设备的金属外壳和地之间建立良好的导电连接，将电流引入地下，从而达到安全接地的目的。
接地系统能够消除电气设备中的静电、电磁波干扰和雷击等不良影响，保护设备免受损坏。
2. 接地工程的基本原理接地工程的基本原理是利用地的导电性能，将电流引入地下，通过地下的导电层将电流分散和消散。
接地系统主要由接地体、接地装置和接地导线等组成。
接地体是指将电流引入地下的设备或者构筑物，如接地极、接地网等。
接地装置是指连接电气设备和接地体的装置，如接地线、接地排等。
接地导线是指连接接地装置和接地体的导线。
3. 接地工程的施工要求（1）接地体的选择：根据具体工程的要求和现场条件，选择适当的接地体材料和形式。
常用的接地体材料有铜、铝等，常用的形式有接地极、接地网等。
（2）接地装置的安装：接地装置应按照设计要求进行安装，确保接地装置与电气设备之间的连接良好，接地导线的长度和截面积符合规范要求。
（3）接地导线的敷设：接地导线应按照设计要求进行敷设，避免与其他管线和设备发生干扰，保证导线的可靠性和稳定性。
（4）接地系统的测试：接地系统施工完成后，应进行接地电阻测试和绝缘电阻测试，确保接地系统的质量和性能符合要求。
4. 接地工程的安全注意事项（1）施工人员应具备相关的专业知识和技能，严格遵守施工规范和操作规程。
（2）施工人员应佩戴符合要求的个人防护装备，如绝缘手套、绝缘靴等。
（3）施工现场应设置明显的安全警示标志，确保人员和设备的安全。
（4）施工过程中应注意防止触电、火灾等事故的发生，合理安排施工顺序和施工方法，确保施工过程安全可控。
接地系统技术交底
3.接地线采用50mm×5mm的镀锌扁钢，通过电缆与接地母排连接。
4.接地母排设置在电缆夹层中，通过电缆与综合接网强电接地母排连接。
（三）质量及标准
1.设备接地引下线、室内外预留接地端子等关键地点应进行接地导通测试。
2.地线搭接长度为扁钢宽度的2倍。
3.接地干线使用S型卡子进行支持固定，水平固定间距不大于1500mm。
(四) 其他应注意事项
1.严格按照施工规范及验收标准进行施工。
2.现场焊接时，焊接部位应进行防腐处理，先刷一遍防锈漆，再刷两边富锌漆。
3.注意扁钢搭接长度。
（五）安全环保
1.在预留孔洞周围施工时要做好防坠落措施。
2.电焊时周围不能有易燃物品，焊机旁边要准备灭火器。
交底单位
接收单位
交底人
接受交底人

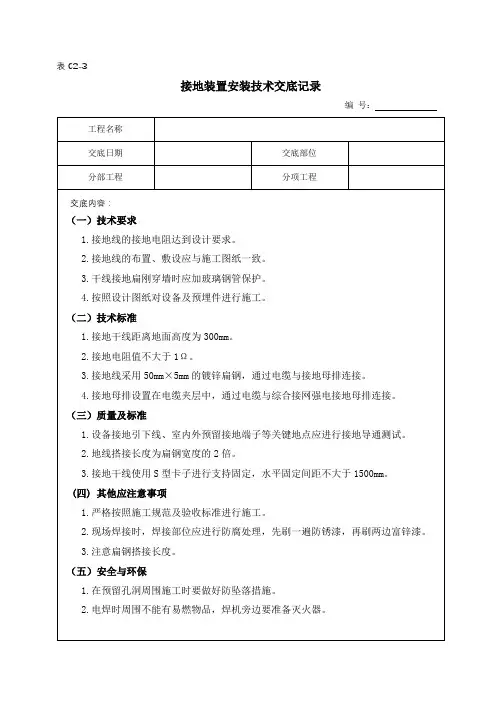

表C2-3
接地装置安装技术交底记录
编 号：
工程名称
交底日期
交底部位
分部工程
分项工程
交底内容：
（一）技术要求
1.接地线的接地电阻达到设计要求。
2.接地线的布置、敷设应与施工图纸一致。
3.干线接地扁刚穿墙时应加玻璃钢管保护。
4.按照设计图纸对设备及预埋件进行施工。
（二）技术标准
1.接地干线距离地面高度为300mm。
接地工程技术交底
接地工程技术交底一、项目背景接地工程是电力工程中非常重要的一项工作，其主要目的是确保电气设备和人员的安全。
为了保证接地工程的质量和安全性，需要进行技术交底，将相关的技术要求、施工流程和注意事项等内容详细地告知施工人员，以确保施工的顺利进行。
二、技术要求1. 接地系统的设计和施工应符合国家相关标准和规范的要求，如《电气装置的接地设计规范》等。
2. 接地电阻的测试应符合国家标准，测试结果应满足设计要求。
3. 接地系统的材料选择应符合设计要求，材料应具有良好的导电性能和耐候性。
4. 接地系统的施工应按照设计图纸和施工方案进行，施工过程中应注意安全，确保施工人员的人身安全。
三、施工流程1. 施工前的准备工作：a. 确认接地系统的设计图纸和施工方案，了解施工要求。
b. 准备施工所需的工具和材料，包括接地线、接地极、接地剂等。
c. 检查施工现场的环境和安全措施，确保施工的顺利进行。
2. 接地极的安装：a. 根据设计图纸确定接地极的位置和数量，进行标定。
b. 在标定位置挖掘合适的坑，确保接地极的稳定性。
c. 将接地极安装到坑中，确保与周围土壤充分接触。
d. 使用接地剂填充坑中的空隙，提高接地效果。
3. 接地线的敷设：a. 根据设计要求确定接地线的走向和敷设方式。
b. 将接地线沿着规定的路径敷设，确保线路的连续性和牢固性。
c. 在接地线的连接处使用专用接头进行连接，确保接触良好。
4. 接地电阻的测试：a. 使用专用测试仪器对接地系统的电阻进行测试。
b. 测试结果应满足设计要求，若不满足则需要进行调整和改进。
5. 施工记录和验收：a. 对接地工程的施工过程进行详细记录，包括施工日期、施工人员、材料使用情况等。
b. 完工后进行接地系统的验收，确保施工质量和安全性。
四、注意事项1. 施工过程中应注意人身安全，佩戴必要的防护用具，如安全帽、手套等。
2. 施工现场应保持整洁，材料和工具应摆放整齐，防止发生意外事故。
3. 在施工过程中，应及时处理施工中的问题和难点，确保施工的顺利进行。
接地装置安装施工技术交底
注：本表一式三份，一份留存，一份交上级承包单位，一份交业主。
1.1.4埋设深度符合设计要求
1.1.5接头焊接质量检验以一个焊接接头为检查单位,要求无气孔,无夹渣,无弧坑,焊接长度大于150mm,焊接两面。
1.1.6对转弯处不能满足要求的,增加三角附板加强。
1.1.7施焊处药皮，焊渣必须清除，清除后再作防腐处理，且满足防腐要求。
1.1.8测量接地电阻，应符合设计要求，全厂接地网接地电阻≤0.5欧姆，烟囱和独立避雷针的集中接地装置的接地电阻≤10欧姆。
2.3交叉作业时，各工序应密切配合，施工现场应尽量错开，无法错开应设安全可靠的隔离措施，围栏或挂警告牌，对工具、材料，边角料等严禁相互抛掷。
2.4现场的临时施工用电设施，要安装漏电保护器，带头遵守安全用电的规定，严禁乱拉乱接。
2.5所有的施工人员，要安全文明施工，遵章守纪，作好设备的防护，爱护现场材料设备，努力创造一个文明施工的氛围。
1.2.7施焊处清除药皮，焊渣，焊面必须光滑平整，必要时应于打磨。
1.2.8接头处进行防腐处理，防腐后必须与扁钢颜色一致。
1.2.9固定间距一致牢固。
1.2.10接地干线安装，必须做到横平竖直，整体美观。
1.2.11在接地线引向建筑物的入口处应涂宽度为15～100毫米黄绿相间的条纹，在检修用临时接地端子上，均应有刷白色底漆的黑色接地标志。
1.2.3垂直敷设时，要紧贴建筑物或构筑物墙壁引下。
1.2.4在保护屏下方的电缆桥架上敷设通长的-40*4铜排，并用接地电缆将接地铜排与保护屏的接地铜线连通，各列保护屏的接地铜排连接成一个闭口环形回路，只有一点与接地网相连。
1.2.5接头处要做挺身弯。
1.2.6接头焊接质量符合以一个焊接接头为检查单位,要求无气孔,无夹渣,无弧坑，焊接长度、焊接面符合规范要求
接地装置施工安全交底
接地装置施工安全交底1. 背景介绍在建设和维护电力系统过程中，接地装置是其重要组成部分之一。
接地装置的施工安全是保障电力系统正常运行的关键环节。
本文档旨在通过详细介绍接地装置施工的安全要求和操作步骤，确保施工人员具备必要的安全意识和操作技能，提高施工质量和工作效率。
2. 施工前准备在进行接地装置施工之前，施工人员需要进行一系列的准备工作，以确保施工的顺利进行和人员的安全。
2.1 安全装备准备在施工现场准备以下安全装备： - 安全帽：保护头部安全，防止坠落物击中头部。
- 绝缘手套：用于对工作人员进行绝缘保护。
- 绝缘靴：用于保护工作人员免受电击。
- 防护眼镜：用于防护眼部受到灰尘和异物的伤害。
- 防护服：用于保护工作人员免受化学药品和有害物质的侵害。
2.2 施工现场检查在施工现场进行全面检查，确保符合以下条件： - 接地装置施工区域没有明显的障碍物和危险源。
- 施工区域的地面平整且干燥，不存在积水等情况。
- 检查施工区域是否有可能干扰电力系统正常运行的设备和线路。
2.3 施工方案准备根据电力系统的具体情况，制定详细的接地装置施工方案。
方案应包括以下内容： - 接地装置的类型和规格。
- 施工所需材料和工具清单。
- 施工步骤和操作要点。
- 施工时间计划和人员配备。
3. 施工操作步骤接地装置的施工操作步骤应按照以下顺序进行：3.1 确定接地装置的位置根据施工方案，确定接地装置的具体位置，并用标志物将其标示出来。
3.2 清理施工区域清理施工区域，确保没有杂物和垃圾，以提供施工空间和保证施工质量。
3.3 安装接地装置根据施工方案的要求，安装接地装置，包括埋地接地棒或者金属接地网等。
3.4 连接接地装置连接接地装置与电力系统的相关设备和线路，确保良好的接地效果。
3.5 测试接地装置使用接地测试仪器对接地装置进行测试，确保其符合相关标准要求。
测试结果应记录并备案。
3.6 完善施工记录对施工过程中的关键步骤、操作人员、材料使用等进行详细记录，以备后续查阅和追溯。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
旗下营500kV变电站工程接地装置施工技术交底
内蒙古送变电有限责任公司
INNER MONGOLIA ELECTRIC POWER
TRANSMISSION AND TRANSFORMATION CO. LTD
内蒙古送变电有限责任公司
旗下营500kV变电站工程项目部
2007年7月7日
旗下营500kV变电站工程
接地装置施工技术交底
1、工程情况
本施工技术交底包括变电站内主接地网、设备及设备支架接地、各建筑物室内接地、主控楼屋面接地、独立避雷针接地等防雷接地施工。
2、编制依据
《电气安装工程接地装置施工及验收规范》
《接地网施工作业指导书》
《旗下营500kV变电站防雷接地施工图纸》
3、所区及独立避雷针接地网施工简介
1、所区主地网干线开挖。
2、所区主地网主干线敷设、焊接、防腐。
3、所区接地极敷设、安装。
4、所区主地网回填土施工。
5、独立避雷针接地网开挖、敷设、焊接、防腐。
6、所区设备及设备支架接地制作。
7、所区室内接地网敷设。
8主控楼屋面接地施工。
9、所区及独立避雷针接地网记录填写签证。
4、工前准备及施工人员组织
施工前工作人员应认真熟悉图纸，了解现场土建施工情况，做
好配合土建工作。
所需材料均应到达施工现场，以确保施工作业连续进行。
接地施工时，要求各工序必须严格把关，并设有专职人员负责，以确保施工质量及安全，技术人员必须在施工前认真学习接地施工规范、施工图纸并及时向施工人员进行交底。
施工负责人：乔明生
技术负责人：马智
质检负责人：王佳君
安全负责人：勇
施工人员：王二、吕文东等
5、所区接地网施工措施及技术要求
5.1、主接地网制作
1.1、接地主干线开挖应遵循变电站场坪所给定的标咼和围墙为参
照。
1.2、本工程的主接地网敷设成网格状的接地网，网孔间距500kV 配
电装置区域一般约为12m^ 12m,其他区域一般为10mi X 10m左右。
接地主干线开挖应在场坪士0.00处向下挖至-800mm,其误差范围应在-800mm—-900mm之间。
1.3、接地敷设应距离建筑物要大于1500mm,处距围墙要大于
1000mm处网敷。
1.4、接地主干线采用-60 X 8的热镀锌扁钢，垂直接地极采用长度
为3000mm,直径为50mm的镀锌钢管。
1.5、主接地网交叉点应采用平、立弯相结合的方式，杜绝使用三角搭接。
1.6、接地极采用直径© 50X 3000mm钢管垂直打入，不允许倾斜。
在与扁钢搭接时采用Q形（扁钢制成）焊接，亦采用普通三面焊接，涂以防腐漆防腐，其搭接面大于扁钢4—5倍的宽度。
6mm扁钢水平敷设，扁钢搭接时其搭接面大于4—5倍的宽度, 并采用普通三面焊接，涂以防腐漆防腐。
1.7、主接地网焊接采用普通交流焊接。
1.8、本工程采用石墨降阻材料辅助降低接地电阻，石墨降阻材料由厂家进行施工，具体施工方法由厂家提出。
1.9、本工程接地电阻要求降至0.5欧姆。
1.10、回填土应采用合格土质，并夯实。
1.11、接地装置施工应有质检人员当场组织验收和及时办理隐
蔽和验收签证。
5.2、独立接避雷针地网制作
参照主接地网制作施工。
5.3、设备接地支线制作
3.1、设备支线采用-80X 8mm的镀锌扁钢与主网及设备相连接，连接采用普通交流三面焊接或螺栓连接，并涂以防腐漆防腐。
3.2、设备支线与主网相连接时，其搭接面应大于扁钢4—5倍
的宽度，应采用平、立弯相结合的方式，杜绝使用三角搭接。
3.3、设备支线应按图纸给出的连接方向和连接点连接，并涂以黑漆和接地标志。
3.4、设备接地施工应有质检人员当场组织验收。
5.4、、屋内接地网
4.1、所区屋内接地网采用-60x 6mm扁钢水平敷设，扁钢搭接时其搭接面大于4—5倍的宽度，并采用普通四面焊接，涂以黑漆和接地标志。
4.2、所区屋内接地网敷设应根据图纸给出的方向和接地点敷
设。
4.3、所区屋内接地网连接时应采用平、立弯相结合的方式，杜
绝使用三角搭接，穿墙时应采用绝缘护套与墙壁隔离。
4.4、所区屋内接地网与保护盘柜，低压盘柜连接时应根据图纸给出的连接方向和连接点连接。
4.5、所区屋内接地网与屋外接地主网连接时，根据图纸给出的连接方向和连接点连接，其搭接面应大于屋内接地网主材-60 x 6mm 扁钢4—5倍的宽度，且采用平、立弯相结合的方式，杜绝使用三角搭接。
446、所区屋内接地网施工应有质检人员当场组织验收。
6、质量施工措施
1、严格按照图纸和接地装置施工规程规范施工。
2、在各项接地装置施工时应有质检员参与并进性抽检，个别项
目应请监理人员进行抽检。
3、严格控制施工误差，及时检查工序质量，对有问题的工序要
进行整改，坚决不得流入下道工序。
4、严格控制接地网制作质量，特别要控制焊接和防腐施工的质
量。
5、按时做好施工记录，并及时办理隐蔽和验收签证手续。
本施工方案是在施工中与施工规程规范一并使用的施工文件，施工中应参照本方案施工，如遇特殊情况可酌情变动。
内蒙古送变电有限责任公司
旗下营500kV变电站工程项目部
2007年7月7日。
