磁约束聚变原理
• 范 . 阿伦辐射带 —— 由地磁场所俘获的带电 粒子（绝大部分为质子和电子）组成
磁境装置的缺点
磁境装置的缺点： 总有一部分纵向速度较大的粒子会从两端逃掉
如何克服磁境装置的缺点？
平行载流导线相互吸引
箍缩力：
一束电流流向相同的导线互相吸引，箍缩在一起
截面图
提供约束的箍缩力
• 箍缩力可以将平等导线束缚在一起 • 如果导线被载有电流的等离子体代替，那么箍缩 力就将等离子体束缚在一起 • 如果等离子体处于高温状态，与流体类似会产生 一个向外的压力，如水 • 当向内的箍缩力与向外的压力相等时，等离子体 就处于一个平衡状态
Smoke ring vortex from Magarvey and MacLatchey 1964
Density and temperature are peaked on magnetic axis
惯性约束聚变 Inertial Confinement Fusion
惯性约束聚变 Inertial Confinement Fusion
等离子体的磁约束
等离子体的约束方法
聚变的主要问题
1. 物理方面： 高密度等离子体的获得 高温度等离子体的获得，即加热等离体到10eV的高温 高约束时间 2. 工程方面： 中子的处理 氚的获得及循环利用 第一壁（面向等离子体的材料）材料的寿命 能量的有效提取及利用
10 keV for DT fusion 1.5 keV
plasma
5 eV
0.6 eV
Room temperature=1/40 eV
等离子体的磁约束原理
带电粒子在均匀磁场中的运动Fra bibliotek不受力
粒子作匀速直线运动
粒子作匀速圆周运动
荷 质 比
粒子作螺旋线
带电粒子在非均匀磁场中的运动
回旋半径 因磁场增 强而减小， 同时，还 受到指向 磁场减弱 方向的作 用力
v B
Drawing from ORNL web site
L distance long way around torus l distance short way around torus Ll surface area of torus
F in 1 I tor B pol L , 2 pinch force, factor of 1/2 to avoid double counting
回旋半径 因磁场减 弱而增大， 同时，还 受到指向 磁场减弱 方向的作 用力
• • • •
如图正带电粒子处于磁感应线所在位置， vB ； 此时，粒子受洛仑兹力FB，F=F||+F F提供向心力，F||指向磁场减弱的方向 粒子也将作螺旋运动，但并非等螺距，回旋半径也 会改变
带电粒子在非均匀磁场中的运动
1. 回旋半径因磁场增强而减小，同时，还受到指向磁场 减弱方向的作用力 2. 回旋半径因磁场减弱而增大，同时，还受到指向磁场 减弱方向的作用力
磁境
受指向弱磁场 方向的力
洛仑兹力不做功，W也不变
粒子在强磁场区受到指向弱磁场方向的力，向弱磁 场方向运动——“反射”到中央，被约束在两镜之间
地磁场——天然的磁镜捕集器
Red arrows= outwards force due to pressure
F out PLl, outward force due to pressure
Black arrows= inward magnetic pinch force
over surface area Ll
If field line goes around toroidally many times and if q is not a rational number, then field line fills up a “magnetic surface” , equilibrium consists of nested toroidal magnetic surfaces like this smoke ring vortex
Tokamak configuration
Poloidal direction
Typical magnetic field line Toroidal direction Source of fields in a tokamak: Toroidal magnetic field produced by external coils Poloidal magnetic field produced by toroidal current in plasma
磁约束聚变技术的最新进展
磁约束聚变技术的最新进展在当今能源需求不断增长、传统能源面临诸多挑战的时代，寻找可持续、清洁且高效的能源解决方案成为了全球科学界的重要使命。
磁约束聚变技术，作为一种极具潜力的未来能源途径，近年来取得了令人瞩目的进展。
磁约束聚变的基本原理是利用强大的磁场将高温等离子体约束在一个特定的空间内，使其达到发生核聚变反应的条件。
简单来说，就是创造一个类似于太阳内部的环境，让轻元素（如氢的同位素氘和氚）在高温高压下聚合，释放出巨大的能量。
过去的几十年里，各国的科研团队在磁约束聚变技术的研究上投入了大量的资源和精力。
其中，最具代表性的装置当属托卡马克。
托卡马克装置通过环形磁场和极向磁场的组合，有效地约束了等离子体。
在最新的研究中，等离子体的温度、密度和约束时间等关键参数不断被提升。
科研人员通过改进磁场的设计和优化加热方式，成功地将等离子体的温度提高到了数亿度，这是实现核聚变反应的重要条件之一。
同时，密度的增加也使得反应的可能性大大提高。
在材料科学方面，面对等离子体中高能粒子和辐射的强烈冲击，新型耐高温、耐辐照材料的研发取得了重要突破。
这些材料不仅能够承受极端的环境，还能保持良好的性能，为磁约束聚变装置的长期稳定运行提供了保障。
此外，诊断技术的发展也为磁约束聚变研究提供了强大的支持。
先进的诊断手段能够更精确地测量等离子体的各种参数，如温度、密度、磁场分布等，从而帮助科研人员更好地理解等离子体的行为和特性，为优化装置设计和运行提供了有力的数据支撑。
在控制技术方面，随着计算机技术和自动化技术的飞速发展，磁约束聚变装置的控制系统变得越来越智能化和精确化。
能够实时监测和调整各种参数，确保装置的稳定运行，并且能够快速响应可能出现的异常情况，保障实验的安全进行。
国际合作在磁约束聚变技术的发展中也发挥了至关重要的作用。
多个国家共同参与了大型国际合作项目，如国际热核聚变实验堆（ITER）。
通过共享资源、知识和经验，各国能够加快研究的进度，共同攻克技术难题。
《核能和核电原理(磁约束聚变部分)》
托卡马克装置
磁体系统
极向场线圈: 垂直(磁)场 水平(磁)场 快控场线圈
托卡马克装置
磁体系统
校正场线圈 误差（杂散）场来源： 加工和安装误差 引线 不对称构件
托卡马克装置
电源系统
脉冲纵场磁体电源：
电容储能（电能） 电感储能（磁能）
飞轮机组（机械能）
电容储能
电感储能
磁约束聚变研究历史
1985年，苏美首脑建议合作建造国际热核实验堆，即ITER
1989年，德国ASDEX实现H模运转。 1990年，ITER完成概念设计 1991年，欧洲的JET装置用DT反应产生1.7MW聚变功率。 1993年，美国TFTR装置用DT反应产生6.4MW聚变功率，后来又将这一功率提高到 10.7MW。 1997年，JET又创造了DT反应产生16.1MW聚变功率的新记录。
托卡马克装置
真空系统
加料系统
加料系统，指实验装置中工作气体的馈入，在反应堆中指反应物质的馈入。 脉冲送气 最简单的送气，送气部件是压电晶体阀，响应时间为毫秒量级。但中性粒子在 等离子体边缘区就被电离约束，不能对等离子体中心区直接加料。 超声分子束 它使用了一种称为Laval的喷咀。当具有一定压力差的气体从一个小孔喷出时， 在小孔低压侧一定范围内可形成一个超声分子束，其速度可达每秒几百米。 弹丸注入 这是一种能有效进行中心区加料的技术，即向等离子体注入冷冻的氢或氘丸。 气体被冷冻为固态的圆柱体，然后截断成一定长度的弹丸，用压缩气体射入托 卡马克真空室，速度从每秒几百米到几千米。
圆线圈自感
N L 0 N 2 R0 f I
形状因子
托卡马克装置
磁体系统
在一些大的装置中， 环向场线圈往往做成D 形。这也和大装置中的 等离子体截面在垂直方 向拉长相适应。 很强的环向场（一般 大于5 Tesla）可以用超 导线圈提供。超导磁体 是稳态运转的，适于研 究托卡马克的长脉冲运 行和稳态运转。
等离子体物理与磁约束聚变

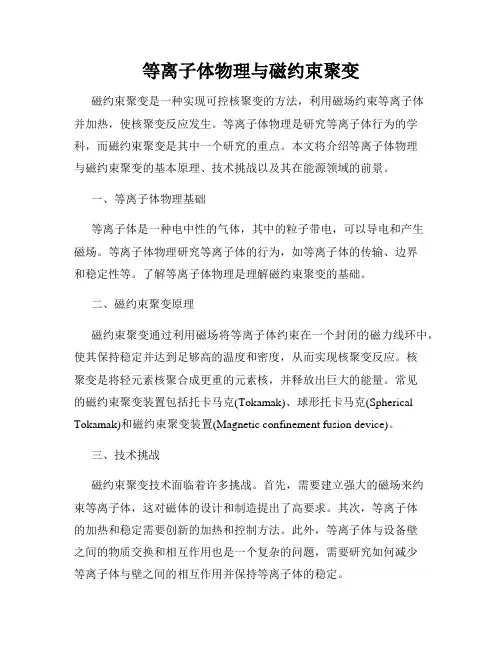

等离子体物理与磁约束聚变磁约束聚变是一种实现可控核聚变的方法，利用磁场约束等离子体并加热，使核聚变反应发生。
等离子体物理是研究等离子体行为的学科，而磁约束聚变是其中一个研究的重点。
本文将介绍等离子体物理与磁约束聚变的基本原理、技术挑战以及其在能源领域的前景。
一、等离子体物理基础等离子体是一种电中性的气体，其中的粒子带电，可以导电和产生磁场。
等离子体物理研究等离子体的行为，如等离子体的传输、边界和稳定性等。
了解等离子体物理是理解磁约束聚变的基础。
二、磁约束聚变原理磁约束聚变通过利用磁场将等离子体约束在一个封闭的磁力线环中，使其保持稳定并达到足够高的温度和密度，从而实现核聚变反应。
核聚变是将轻元素核聚合成更重的元素核，并释放出巨大的能量。
常见的磁约束聚变装置包括托卡马克(Tokamak)、球形托卡马克(Spherical Tokamak)和磁约束聚变装置(Magnetic confinement fusion device)。
三、技术挑战磁约束聚变技术面临着许多挑战。
首先，需要建立强大的磁场来约束等离子体，这对磁体的设计和制造提出了高要求。
其次，等离子体的加热和稳定需要创新的加热和控制方法。
此外，等离子体与设备壁之间的物质交换和相互作用也是一个复杂的问题，需要研究如何减少等离子体与壁之间的相互作用并保持等离子体的稳定。
四、磁约束聚变在能源领域的前景磁约束聚变作为一种可持续的能源技术，具有许多潜在的优势。
首先，它是一种清洁的能源形式，核聚变反应产生的是热能而不是污染物。
其次，磁约束聚变的燃料是氘和氚等可获得的元素，资源丰富且广泛分布。
最后，聚变能源的潜在储量巨大，可以满足人类能源需求很长一段时间。
然而，磁约束聚变仍然面临着许多技术和工程挑战。
目前的研究仍在进行中，需要不断的创新和发展。
同时，与其他可再生能源相比，磁约束聚变的商业化仍需要更多的时间和投资。
总之，等离子体物理与磁约束聚变是一门重要的学科和技术，对于实现可控核聚变具有重要意义。
磁约束核聚变
EAST装置是我国自行设计研制的国际 首个全超导非圆截面托卡马克装置
16个大型“D”形超导纵场磁体将产生纵场 强度 B = 3.5 T 12个大型极向场超导磁体可以提供磁通变化 ΔФ ≥ 10 伏秒； 通过极向场超导磁体，将能产生 ≥ 100万安 培的等离子体电流,持续时 间将达到1000秒， 在高功率加热下温度将超过一亿度。 运行需要超大电流、超强磁场、超高温、超 低温、超高真空等极限环境，从芯部上亿度高 温到线圈中零下269度低温
研究方向： 1、托卡马克等离子体磁流体活性研究 2、托卡马克等离子体湍流与输运研究
国内磁约束聚变发展状况
主要机构：中核集团西南物理研究院（SWIP）(HL-1,HL-1M,HL2A) 中科院合肥等离子体物理研究所（ASIPP) ( HT—6B,HT—6M ,HT—7,HT-7U(EAST))
磁约束核聚变
Magnetic Confinement Fusion
关于聚变
两个较轻的核结合而形成一个较重的核和一个很轻的核（或粒子）的一种核反应形 式
D T
4
He + n + 17.6MeV
产生氚的过程：
n + Li T
7
6
4
He + 4 . 9 MeV 7
n + Li n +T+ He -2. MeV 47
国际磁约束聚变发展状况
普林斯顿大学等离子体物理实验室 (美) 布德克（Budker）核物理研究所（BINP） （俄罗斯） 于里希核研究中心（德） 亚原子物理和宇宙学实验室—格勒诺布尔 (CNRS/IN2P3 - UJF - INPG)（法） 加拿大同步辐射研究所（CISR）（加拿大） 京都大学研究堆研究所（KURRI）（日） 巴巴原子能研究中心（印度） 欧洲联营环形托卡马克实验（JET）（英国）
磁约束核聚变堆的工作原理
磁约束核聚变堆的工作原理
磁约束核聚变堆是一种利用磁场约束高温等离子体来进行核聚变反应的装置。
其工作原理可以简单地分为以下几个步骤：
1. 加热和离子化：首先，通过外部放热装置（如激光、离子束或微波）对工作室（磁约束装置的中心空位）中的气体加热，使气体成为等离子体。
等离子体由离子和电子组成，具有高度的热运动能量。
2. 磁约束：在工作室中施加一个强磁场，使得等离子体被限制在一个磁场中运动。
这个磁场通常采用环形状，即托卡马克或托卡马克型装置，以产生恒定的轴向磁场。
这种磁场使得等离子体在工作室中环绕，从而形成一个环状的等离子体。
3. 平衡热压力与磁压力：在等离子体内部，高温和高压力导致的热扩散趋势会使等离子体离开约束磁场。
然而，由于磁场的作用，磁场产生的磁压力可以平衡热压力，从而阻止等离子体扩散。
4. 反应产生：在等离子体中，核聚变反应发生。
在高温和高压力下，氢等离子体中的氢核融合成氦气，释放出巨大的能量。
同时，部分能量也会被输入到等离子体中的自持等离子体热上下导线上。
5. 能量回收：通过引入恒定的燃料流和自持热上下导线，可以从等离子体中回收产生的能量。
这种回收的能量可以用于供应外部放热装置、磁源、援引系统和
其他设备的电力需求，从而实现自给自足的能源系统。
总的来说，磁约束核聚变堆通过磁场约束和高温等离子体中的核聚变反应来产生能量。
这种原理类似于太阳内部的核聚变反应，但阳离子是通过极高的温度和磁场来约束的，使得反应在可控条件下进行。
磁约束核聚变概念股
磁约束核聚变概念股

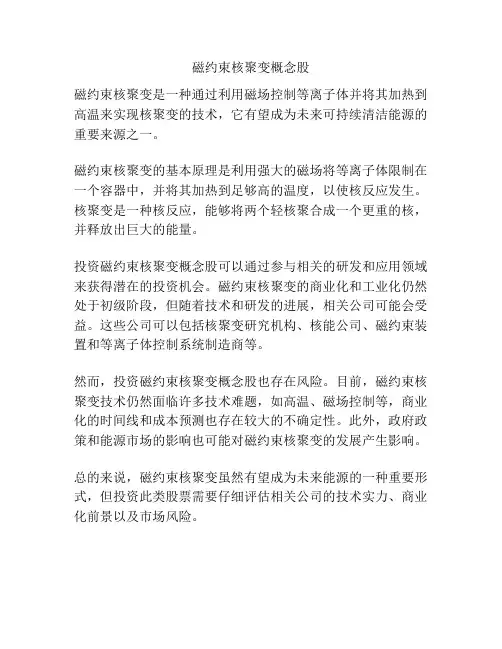

磁约束核聚变是一种通过利用磁场控制等离子体并将其加热到高温来实现核聚变的技术，它有望成为未来可持续清洁能源的重要来源之一。
磁约束核聚变的基本原理是利用强大的磁场将等离子体限制在一个容器中，并将其加热到足够高的温度，以使核反应发生。
核聚变是一种核反应，能够将两个轻核聚合成一个更重的核，并释放出巨大的能量。
投资磁约束核聚变概念股可以通过参与相关的研发和应用领域来获得潜在的投资机会。
磁约束核聚变的商业化和工业化仍然处于初级阶段，但随着技术和研发的进展，相关公司可能会受益。
这些公司可以包括核聚变研究机构、核能公司、磁约束装置和等离子体控制系统制造商等。
然而，投资磁约束核聚变概念股也存在风险。
目前，磁约束核聚变技术仍然面临许多技术难题，如高温、磁场控制等，商业化的时间线和成本预测也存在较大的不确定性。
此外，政府政策和能源市场的影响也可能对磁约束核聚变的发展产生影响。
总的来说，磁约束核聚变虽然有望成为未来能源的一种重要形式，但投资此类股票需要仔细评估相关公司的技术实力、商业化前景以及市场风险。
等离子体物理学中的磁约束聚变技术
等离子体物理学中的磁约束聚变技术磁约束聚变技术是等离子体物理学中的一项重要技术，被广泛应用于核聚变反应研究和未来清洁能源开发。
本文将对磁约束聚变技术的原理、应用以及未来发展进行详细介绍。
一、磁约束聚变技术的原理磁约束聚变技术的主要原理是利用强磁场将等离子体约束在一个有限的区域内，使其达到高温高密度的条件，从而实现核聚变反应。
具体来说，磁约束聚变技术主要通过以下几点来实现：首先，利用大型托卡马克装置或者磁约束球装置产生强大的磁场。
这些装置通常由超导磁体组成，可以产生足够强的磁场来约束等离子体。
其次，通过加热等离子体使其达到高温。
常见的加热方法包括射频加热、中性粒子束加热以及电子回旋共振加热等。
最后，通过恰当的磁场配置，使等离子体保持在一个稳定的状态。
这通常需要细致的磁场设计和调节，以解决等离子体的不稳定性问题。
二、磁约束聚变技术的应用磁约束聚变技术在核聚变研究和清洁能源开发方面有着广泛的应用。
首先，磁约束聚变技术是核聚变反应研究的重要手段之一。
通过探索磁约束聚变技术，科学家可以更好地理解核聚变反应的基本原理，为未来实现可控核聚变提供理论和实验基础。
其次，磁约束聚变技术有望成为未来的清洁能源之一。
由于核聚变反应释放的能量十分巨大，可以满足人类对能源的需求，同时核聚变反应几乎没有排放任何有害物质，对环境几乎没有污染。
另外，磁约束聚变技术还可以通过等离子体物理研究对天体物理学进行贡献。
例如，科学家可以通过模拟恒星内部等离子体的行为来研究恒星的演化和爆发等重要天体现象。
三、磁约束聚变技术的发展磁约束聚变技术自上世纪50年代以来经历了长足的发展，并取得了许多重要的成果。
然而，目前仍然存在许多挑战和问题需要解决。
首先，磁约束聚变技术需要解决等离子体的不稳定性问题，包括MHD不稳定性、流体不稳定性等。
这些问题对等离子体的约束和控制提出了更高的要求。
其次，磁约束聚变技术需要克服高温高密度等离子体与等离子体壁之间的相互作用问题。
等离子体物理学中的磁约束聚变
等离子体物理学中的磁约束聚变磁约束聚变是一种利用强大磁场将热等离子体束缚在特殊几何结构内的聚变方式。
这项技术有着巨大的潜力，被认为是未来清洁能源发展的重要方向。
在等离子体物理学中，理解磁约束聚变的原理和过程是非常重要的。
等离子体是由高温下电子和离子之间相互作用形成的第四种物态。
在高温和高密度的条件下，原子的电子脱离原子核而形成离子和自由电子，这些粒子通过无规则运动产生了等离子体。
磁约束聚变利用了这种等离子体的性质，通过加热和压缩等方法，使得离子和电子具有足够高的能量来进行聚变反应。
磁约束聚变的核心是利用强大的磁场将等离子体束缚在特殊的几何结构内，从而防止等离子体与壁面的直接接触。
这样的磁场可以通过磁体产生，一般采用托卡马克或磁镜等几何形状来实现。
这些磁场能够将等离子体束缚在一个闭合的环形或线形区域内，从而使得等离子体在高温下保持稳定。
同时，磁场还可以用来控制等离子体的形状和位置，以及抑制等离子体中的不稳定性现象。
在磁约束聚变装置中，等离子体的核聚变反应是通过加热和压缩等方法实现的。
磁约束聚变装置通常使用强大的加热装置，如射频或微波加热，将等离子体加热到高温。
通过加热，等离子体的离子和电子速度增加，从而使得核聚变反应发生的几率增加。
另外，磁约束聚变还可以通过压缩等方法来增加等离子体的密度和温度。
压缩可以通过对等离子体施加外部力来实现，例如利用放电场把等离子体压缩在中心区域。
这种压缩使得等离子体中的离子与离子之间的距离减小，从而增加了核聚变反应的几率。
然而，磁约束聚变还面临一些挑战和难题。
其中之一是等离子体中的不稳定性现象，例如流体不稳定性和磁流体力学不稳定性。
这些不稳定性会导致等离子体的泄漏和能量损失，从而降低了聚变反应的效率。
为了克服这些问题，磁约束聚变研究者不断进行实验和模拟，寻找新的应对方法。
总体而言，磁约束聚变是一项具有巨大潜力的清洁能源技术。
它利用强大的磁场将高温等离子体束缚在特殊几何结构内，通过加热和压缩等方法实现核聚变反应。
等离子体物理学中的磁约束聚变
等离子体物理学中的磁约束聚变磁约束聚变是等离子体物理学中研究的重要领域之一。
通过磁场的约束，将等离子体保持在高温高密度的状态，以实现核聚变反应释放巨大能量的目标。
本文将介绍磁约束聚变的原理、设备和挑战，并展望其在未来能源发展中的应用前景。
一、磁约束聚变的原理磁约束聚变利用磁场对等离子体进行限制和控制，使等离子体保持在高温高密度的状态，以实现核聚变反应。
核聚变是太阳和恒星等天体能量的主要来源，因此在人类能源发展当中具有重要的意义。
在磁约束聚变实验装置中，使用强大的磁场将等离子体约束在一个闭合的磁场线内。
通过施加磁场，束缚住等离子体中的带电粒子，避免其与容器壁发生碰撞并损失能量。
同时，在适当的磁场拓扑条件下，等离子体中的高温粒子可以沿磁场线旋转，形成等离子体的稳态。
二、磁约束聚变实验设备磁约束聚变实验装置主要包括磁体系统、等离子体加热系统和诊断系统等组成部分。
1. 磁体系统：磁体系统是磁约束聚变实验装置的核心。
它由超导磁体和常规电磁磁体组成，用于产生强大的磁场。
超导磁体具有高导磁率和无电阻特性，可以在长时间内持续提供高强度的磁场。
常规电磁磁体由线圈和电源组成，用于调节磁场的形状和强度。
2. 等离子体加热系统：等离子体加热是维持等离子体高温状态的关键。
常用的加热方法包括射频加热、中性粒子注入和超声波加热等。
射频加热通过射频电场对等离子体中的带电粒子进行共振加热，提高其温度。
中性粒子注入通过向等离子体注入高能中性粒子，使其与等离子体粒子碰撞转移能量。
超声波加热利用超声波的压力和摩擦作用将能量传递给等离子体粒子。
3. 诊断系统：诊断系统用于对等离子体的物理参数进行测量和分析。
常见的诊断方法有干涉法、辐射诊断、流速测量、温度测量和等离子体成分分析等。
通过诊断系统，可以获取等离子体的密度、温度、流速等信息，从而对聚变过程进行监测和研究。
三、磁约束聚变面临的挑战尽管磁约束聚变在理论和实验上都取得了一定的突破，但仍然面临着一些挑战。
磁约束受控热核聚变研究中的物理问题课件
仿星器装置的介绍
仿星器是一种类似于恒星内部结构的受控热核聚变装置，其名称来源于它的形状和 功能。
仿星器装置通常由多个磁场线圈组成，通过改变线圈电流来控制等离子体的形状和 约束。
仿星器装置的主要优点是能够模拟恒星内部的物理环境，并且具有较高的等离子体 密度和温度，因此在磁约束受控热核聚变研究中具有一定的应用价值。
热核聚变反应的点火与燃烧过程
总结词
点火与燃烧过程是磁约束受控热核聚变中的关键环节 ，涉及到高温、高压和高密度的极端物理条件。
详细描述
为了实现聚变反应的持续进行，需要解决点火与燃烧 过程的问题。点火涉及到聚变反应的启动，需要足够 的高温和高密度条件以克服热力学障碍。燃烧过程则 涉及到反应的维持和扩展，需要保持高温和高密度条 件，同时解决能量传输和输运问题。这一过程需要深 入研究燃烧等离子体的物理机制、能量传输和输运特 性以及高温等离子体的辐射性质等方面的知识。
02
磁场约束
通过强大的磁场，将高温等离子体限制在特定形状的磁场结构中，防止
其与容器壁直接接触。磁场强度和形状需精确控制，以确保等离子体的
稳定约束。
03
高温高压条件
为了引发和维持聚变反应，需要将等离子体加热到极高温度（数亿度）
，同时施加足够的高压。这需要采用先进的加热技术和能源输入方法。
磁约束受控热核聚变的应用前景
在球马克装置方面，研究者们成功地 实现了等离子体的均匀分布和稳定约 束，并探索了其在磁约束受控热核聚 变研究中的潜在应用前景。
04
面临的挑战与未来发展方向
等离子体控制技术的挑战
维持等离子体的稳定性
在磁约束受控热核聚变过程中，需要克服各种不稳定性，如ELM（边缘局域模）和ITG （内部输运垒）等，以确保等离子体的稳定运行。
