4.2顶盖驱动流4.2.1物理模型在一个正方形的二维空腔中充满等密度的空气,方腔每边长为0.1m,其顶板以0.1m/s 的速度向右移动,同时带动方腔内流体的流动,流场内的流体为层流。

计算区域示意图如图4-2-1所示。

图4-2-1 计算区域示意图4.2.2在Gambit中建立模型Step1:启动Gambit并选择求解器为Fluent5/6。

Step2:创建面操作:→→打开对话框如图4-2-2所示。

输入长度和宽度10,在Direction中选择XY Centered。

图4-2-2 创建面设置对话框Step3:划分面网格操作:→→打开对话框如图4-2-3所示,Shift+鼠标左键选择正方形面,Internal size=0.5,其它保留默认,点击Apply确认。

划分后的网格如图4-2-4所示。

图4-2-3 网格划分设置对话框图4-2-4 计算区域网格图Step4:设置边界类型操作:→●在Name栏输入边界名称wall-1,将Type栏选为Wall,在Entity栏选取Edges,并选中方腔顶部边线。

●在Name栏输入边界名称wall-2,将Type栏选为Wall,在Entity栏选取Edges,并选中方腔其它三条边线。

Step5:输出网格文件操作:Fil m→export→mesh打开对话框如图4-2-5所示,选中Export 2-D mesh 前面的复选框,输出网格文件。

图4-2-5 网格文件输出对话框4.2.3求解计算Step1:启动Fluent选择2d单精度求解器,点击Run,如图4-2-6所示。

图4-2-6 启动求解器图4-2-7 网格尺寸设置对话框Step2:导入并检查网格1.读入网格文件操作:Fil e→Read→Case...找到文件后,单击OK按键确认。

2.检查网格操作:Grid→Check网格读入后,一定要进行网格检查,注意最小体积不能为负值。

3.网格比例设置操作:Grid→Scale...在Gambit中,生成网格使用的单位是cm,在Grid Was Created In下拉菜单中,选取cm,如图4-2-7所示,然后单击Scale,关闭对话框。

顶盖驱动流的格子Boltzmann模拟代码

顶盖驱动流的格子Boltzmann模拟代码

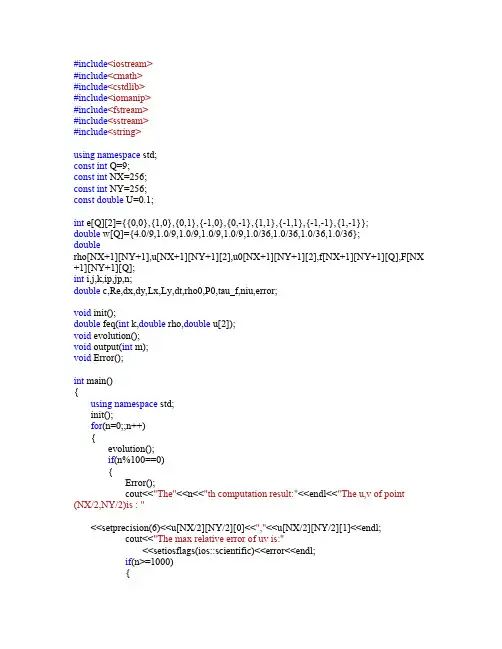

for(i=1;i<NX;i++) for(j=1;j<NY;j++) for(k=0;k<Q;k++) { ip=i-e[k][0]; jp=j-e[k][1]; F[i][j][k]=f[ip][jp][k]+(feq(k,rho[ip][jp], u[ip][jp])-f[ip][jp][k])/tau_f; } for(i=1;i<NX;i++) for(j=1;j<NY;j++) { u0[i][j][0]=u[i][j][0]; u0[i][j][1]=u[i][j][1]; rho[i][j]=0; u[i][j][0]=0; u[i][j][1]=0; for(k=0;k<Q;k++) { f[i][j][k]=F[i][j][k]; rho[i][j]+=f[i][j][k]; u[i][j][0]+=e[k][0]*f[i][j][k]; u[i][j][1]+=e[k][1]*f[i][j][k]; } u[i][j][0]/=rho[i][j]; u[i][j][1]/=rho[i][j]; } for(j=1;j<NY;j++) for(k=0;k<Q;k++) { rho[NX][j]=rho[NX-1][j]; f[NX][j][k]=feq(k,rho[NX][j],u[NX][j])+(f[NX-1] [j][k]-feq(k,rho[NX-1][j],u[NX-1][j]))*(1-1/tau_f); rho[0][j]=rho[1][j]; f[0][j][k]=feq(k,rho[0][j],u[0][j])+(f[1][j][k] -feq(k,rho[1][j],u[1][j]))*(1-1/tau_f); } for(i=0;i<=NX;i++) for(k=0;k<Q;k++) { rho[i][0]=rho[i][1]; f[i][0][k]=feq(k,rho[i][0],u[i][0])+(f[i][1][k] -feq(k,rho[i][1],u[i][1]))*(1-1/tau_f); rho[i][NY]=rho[i][NY-1]; u[i][NY][0]=U;

模糊控制技术在SIMPLER算法中的应用及求解性能分析

模糊控制技术在SIMPLER算法中的应用及求解性能分析

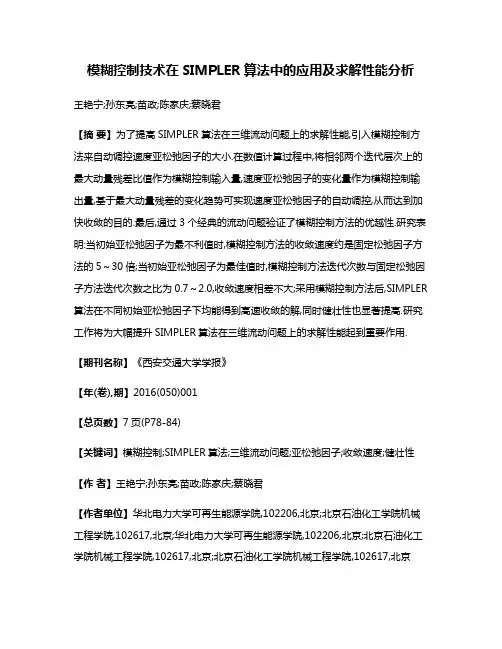

模糊控制技术在SIMPLER算法中的应用及求解性能分析王艳宁;孙东亮;苗政;陈家庆;蔡晓君【摘要】为了提高SIMPLER算法在三维流动问题上的求解性能,引入模糊控制方法来自动调控速度亚松弛因子的大小.在数值计算过程中,将相邻两个迭代层次上的最大动量残差比值作为模糊控制输入量,速度亚松弛因子的变化量作为模糊控制输出量,基于最大动量残差的变化趋势可实现速度亚松弛因子的自动调控,从而达到加快收敛的目的.最后,通过3个经典的流动问题验证了模糊控制方法的优越性.研究表明:当初始亚松弛因子为最不利值时,模糊控制方法的收敛速度约是固定松弛因子方法的5~30倍;当初始亚松弛因子为最佳值时,模糊控制方法迭代次数与固定松弛因子方法迭代次数之比为0.7~2.0,收敛速度相差不大;采用模糊控制方法后,SIMPLER 算法在不同初始亚松弛因子下均能得到高速收敛的解,同时健壮性也显著提高.研究工作将为大幅提升SIMPLER算法在三维流动问题上的求解性能起到重要作用.【期刊名称】《西安交通大学学报》【年(卷),期】2016(050)001【总页数】7页(P78-84)【关键词】模糊控制;SIMPLER算法;三维流动问题;亚松弛因子;收敛速度;健壮性【作者】王艳宁;孙东亮;苗政;陈家庆;蔡晓君【作者单位】华北电力大学可再生能源学院,102206,北京;北京石油化工学院机械工程学院,102617,北京;华北电力大学可再生能源学院,102206,北京;北京石油化工学院机械工程学院,102617,北京;北京石油化工学院机械工程学院,102617,北京【正文语种】中文【中图分类】TK124求解流动与传热问题的压力修正算法首次由著名学者Patankar和Spalding提出,并被命名为SIMPLE算法[1]。
