CT-C系列热风循环烘箱使用说明书
CT-C-Ⅲ热风循环烘箱标准操作操作SOP
CT-C-Ⅲ热风循环烘箱标准操作
制定人：
____年__月__日
审核人：
____年__月__日
批准人：
____年__月__日编码：
GZSBபைடு நூலகம்
颁发部门：
质量管理部
执行时间：
____年__月__日分发部门：
档案室、动力机修车间、前处理车间
目的：
建立一个使用CT-C-Ⅲ热风循环烘箱的标准操作规程，使操作者能正常操作。
范围：
适用于CT-C-Ⅲ热风循环烘箱使用岗位。
职责：
操作人员执行，动力机修车间、前处理车间管理人员监督执行。
内容：
1、干燥前准备工作检查
1.1每次使用前设备操作工检查烘箱内外及工场是否清洁，应有“清场合格证”。
1.2检查烘箱电器开关，供汽系统、阀门是否完好，有无松动或泄漏现象，检查无误后方可使用。
2、操作
2.7生产完毕，按照清洁程序对烘箱及工场进行清洁，并填写设备运行记录。
2.8物料出烘箱后，按《CT-C-Ⅲ热风循环烘箱清洁标准操作规程》清场。
2.9按《CT-C-Ⅲ热风循环烘箱维护保养标准操作规程》维护保养该设备。
3、变更历史：
变更综述
新增文件
2.4出箱前先关闭蒸汽阀门，根据品种要求断续鼓风一定时间后关闭鼓风电机，将物料按先下后上的顺序拿出烘盘出料。将干燥好的药物装入洁净容器内，密封完毕标明内容物。将干燥药物送交下一工序作好称量记录。
2.5严禁将易燃易爆物品放入箱内干燥，以免发生爆炸。
2.6操作过程中注意观察箱内温度变化情况，一但温度控制失灵应立即停机检查维修。
2.1开启箱门，拉出烘车托架将需干燥的药物均匀摊放于托盘内，厚度不超过
2.0cm，依次至上而下摆放在托架上，装料完毕，将烘车托架推入箱内，关闭箱门。将排湿阀手柄打到“循环”位置；

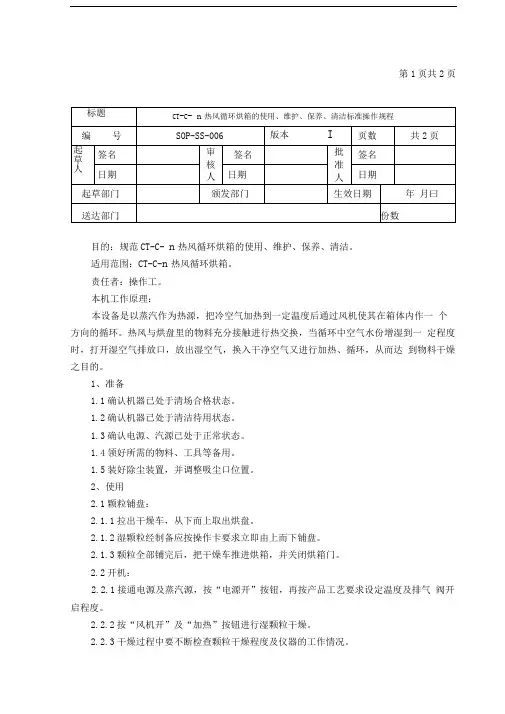

CT-C-Ⅱ热风循环烘箱的使用、维护、保养、清洁标准操作规程
第1页共2页目的：规范CT-C- n热风循环烘箱的使用、维护、保养、清洁。
适用范围：CT-C-n热风循环烘箱。
责任者：操作工。
本机工作原理：本设备是以蒸汽作为热源，把冷空气加热到一定温度后通过风机使其在箱体内作一个方向的循环。
热风与烘盘里的物料充分接触进行热交换，当循环中空气水份增湿到一定程度时，打开湿空气排放口，放出湿空气，换入干净空气又进行加热、循环，从而达到物料干燥之目的。
1、准备1.1确认机器已处于清场合格状态。
1.2确认机器已处于清洁待用状态。
1.3确认电源、汽源已处于正常状态。
1.4领好所需的物料、工具等备用。
1.5装好除尘装置，并调整吸尘口位置。
2、使用2.1颗粒铺盘：2.1.1拉出干燥车，从下而上取出烘盘。
2.1.2湿颗粒经制备应按操作卡要求立即由上而下铺盘。
2.1.3颗粒全部铺完后，把干燥车推进烘箱，并关闭烘箱门。
2.2开机：2.2.1接通电源及蒸汽源，按“电源开”按钮，再按产品工艺要求设定温度及排气阀开启程度。
2.2.2按“风机开”及“加热”按钮进行湿颗粒干燥。
2.2.3干燥过程中要不断检查颗粒干燥程度及仪器的工作情况。
2.3关机：第2页共2页2.3.1烘干后，关闭蒸汽开关，切断总电源。
2.3.2打开烘箱门，稍冷后干燥车拉出，从下往上逐盘将颗粒收出，倒入桶中。
并让吸尘口对准粉尘大的地方。
2.3.3按设备清洁要求清洁设备。
2.4注意事项：2.4.1开汽时应检查压力表及温度表是否正常。
2.4.2开汽时应注意安全，以防烫伤。
3、维护、保养：3.1经常检查风机、轮子、轨道、汽管、压力表、汽阀及温度表等状况。
3.2定期检查各传动件的轴承的磨损情况，如磨损严重应更换，并加注普通润滑脂（用油枪），应注意加注量不应过多。
4、清洁:4.1进行清洁地点：烘箱间、工具清洗间。
4.2清洁剂：0.03%的洗洁精水、饮用水及纯化水。
4.3清洁实施的条件、频次及方法：4.3.1随时用设备清洁专用抹布拭去设备表面的粉尘，如有污物，沾0.03%的洗洁精水，擦拭设备表面，目测无污物后，再用干净的设备清洁专用抹布擦拭干净。
CT-C系列热风循环烘箱使用说明书
CT-C系列热风循环烘箱中国驰名品牌使用说明书中美合资常州健达干燥设备有限公司厂址：江苏省常州市东青开发区目录一、安装 (3)二、调试 (3)三、自控箱操作方法 (4)四、故障及修理 (5)一、安装CT-C系列热风循环烘箱，就结构形式有可拆式和整体式两种。
我厂干燥箱出厂，均已进行过程组装与测试，由于受运输和震动的影响，在使用前必须重新调整。
1、可拆式干燥箱一般由我厂派人员到现场组装，具体事宜由合同定。
用户如需自行安装，也可根据产品说明书进行组装，无论由何方组装，干燥箱体以外的蒸汽管道和风机电源线均由用户负责铺设。
2、对电源、汽源的要求：二、调试1、接通总电源，保证蒸汽管路（包括输水管路）畅通不泄露；电加热电源畅通无短路，即可开机试车。
2、首次使用应注意每台风机的转向，条例风机上箭头所示方向。
在一般情况下（即定型产品），我厂选用的风机均为“右旋”式，即在电动机一侧观看风机叶片为顺时针方向转动。
3、箱内各点湿度均匀性的调整：调整箱内左右两侧导风叶片的开度，可影响其附近的温度，若某处温度偏低，应将靠近该处的导风叶片适当开大；反之，温度偏高时应适当关小。
如此反复调整，可使箱内上、下、门口与内部各点的温度基本一致。
4、调整好以后勿须变动。
三、自控箱操作方法1、接通蒸汽：打开截止阀，使蒸汽从电磁阀的旁路体内通过，排除管路中的积水和脏污，数分钟后关闭截止阀，以便仪表自动控制蒸汽。
烘箱长期停用后重新开车，尤其是新接蒸汽管，一定要按上述方法操作，以避免蒸汽电磁阀被堵塞。
2、接通电源：将自控箱面板上的电源开关打向“电通”，此时电源指示灯应亮，温度数字显示调节仪也将有信号显示。
3、开风机：按“风机启动”按钮，首次使用烘箱时应注意风机的转向是否正确。
风机若反转，应有电工更换转向。
4、温度测量：触摸式控制面板中显示测量值，此时仪表显示的数字即为烘箱内温度值。
5、温度恒温控制设定：接通电源后，控制面板中的主显示窗即显示被控对象的测量值，副显示窗显示前一次设定的主回路控制值，此时按住功能键约三秒钟，主显示窗即变为“5U”符号，副显示窗的某一数字开始闪烁，制药轻按加数键、减数键和移动键，即可进行仪表规定量程范围内任意值的设定。

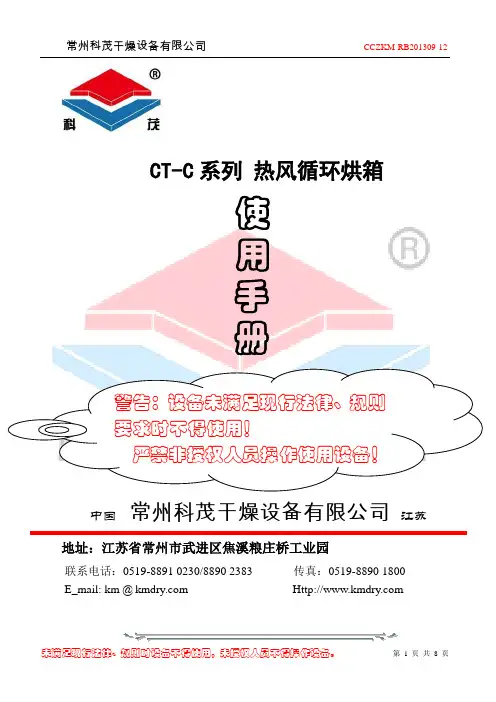

《CT-C系列热风循环烘箱使用说明》2013-09版
CT-C系列热风循环烘箱使用手册警告：设备未满足现行法律、规则要求时不得使用！严禁非授权人员操作使用设备！中国常州科茂干燥设备有限公司江苏地址：江苏省常州市武进区焦溪粮庄桥工业园联系电话：0519-8891 0230/8890 2383 传真：0519-8890 1800E_mail: km @ 前言：以下注意事项是为了保证顾客能够安全地使用混合系统设备。
这些注意事项的目的是为了避免这些设备不会在安装不当或安装错误及使用不当或使用错误而引起的损坏和安全问题。
同时，本使用说明提供注意事项也希望能够通过一些技术性的但却易懂的语言，使顾客加深对一般性安全问题的了解。
不管是合同规定的，还是超出合同范围的，如果是由于顾客的不当或错误的安装或使用，或者因为不遵循制造商的指导而引起的任何问题或事故，制造商均不负责。
一般性注意事项：•本说明手册对于产品来说是必要的，是产品不可分割的一部分，一定要提供给客户。
请仔细阅读本手册，其中包含有关安全地安装、使用和维护产品的重要信息。
请保留本手册以备需时使用。
•必须依照现行的法律、规则和制造商的指导，由有资格的技术人员来安装设备。
“有资格的技术人员”意思是能够胜任电气管线、设备安装工作，或是制造商授权的帮助中心。
安装不当可能引起损害和对人员、动物或物品的伤害。
这种情况制造商不负责任。
•打开设备出厂文件包后要根据清单确认所有部件都齐备并且完整。
如有疑问就不要动里面的设备并把它还给供货商。
所有的包装材料（木板、钉子、塑料袋和膨胀聚苯乙烯等）一定不要放在儿童能够触及的地方，以免对他们造成伤害。
一定要把这些包装材料收集好放在合适的地方以免污染环境。
•在对设备进行任何的清洁和维护之前，一定要关闭设备电源，使用系统开关或者将系统关闭。
•如果出现任何故障或者设备不能正常工作，将其停机，不要试图修理或改动。
这种情况下，应该跟有资格的技术人员联系，任何对于产品的维修均应由制造商服务中心使用原厂配件来进行，以上提到的任何故障，均可能影响设备的安全性。
CT-C-II型热风循环烘箱使用说明书
CT-C-II型热风循环烘箱使用说明书CT-C-II型热风循环烘箱使用说明书一. 概述:我公司是制药设备的专业厂家,生产历史悠久,技术力量雄厚,设备齐全。
本厂宗旨坚持质量第一，用户至上，信守合同，代为用户设计.制造各种制药设备,负责为用户安装调试。
本热风循环烘箱是以电加热管为热源,通过热交换器加热,受风机强制循环的空气,在离心风机的作用下,将热量传给物料,并带走物料挥发的湿气.根据物料的不同要求的干燥过程的不同状态,可调节空气循环量与排出量的比例,从而达到干燥速率与热利用率双重提高的目的,这也是热风循环烘箱之优点所在。
为了使箱内各点的温度均匀,本设备除了依靠强制的循环空气对流传热以外,还在箱体左.右两侧设有可以调节风量的分风装置,使箱内前后、上下各点的温度趋于一致。
本烘箱是属盘架式间歇干燥,是通用性较大的干燥设备,适用于制药.化工.食品.轻工.电子等行业的物料成品.半成品的除湿、固化乃至灭菌的单元操作。
如:原料药.中药饮片、粉剂、颗粒、冲剂，丸、颜料、染料、香料、包装瓶、脱水蔬菜、食品、塑料树脂、电器元件、烘漆等。
二、技术参数1、外形尺寸2350×2250×19802、蒸发面积45m23、有效容积 5.1m34、每次干燥量120Kg5、加热功率Kw6、风机功率0.45Kw×27、风机风量3150m3/h×28、设备总功率0.9Kw9、配套烘车4辆10、配套烘盘96只三、安装使用说明:1. 烘箱应安装在室内,场内平整处,根据烘箱的外形尺寸和操作需要的转动空间,确定厂房平面和高度的最小限度;2. 场地应具备供汽.供电条件,并有一只相应容量的空气开关,供烘箱单独使用;3. 检查各紧固件是否松动,并使之正常;4. 检查电控部分是否有短路.断路现象并使之正常;5. 检查风机叶片是否异常,如有叶片转动不灵活,或操声大,必须调整风机的紧固螺栓,并使之正常,并观察风机转向,使之正常;6. 检查安装完毕后,方可给烘箱通电试车工作;7. 按生产的洁净要求清洁好工作室、箱内循环系统、烘盘、烘车。
CT、CT-C系列热风循环烘箱说明书
CT、CT-C 型热风循环烘箱 使 用 说 明 书
常州市佳友干燥设备有限公司
常州市佳友干燥设备有限公司 TEL：0519－88733358 FAX：0519－88733378 EMAIL：w.ing@
（九）、烘箱上设置的排湿机构是用来排除箱内潮湿空气的，排 湿时间待烘箱温度升到你所需要的设定值后、即进行排湿，但排湿阀 中的开启角度不能太大，一般排湿量要根据物料含有的水分量来进 行。
（十）、整体运输进行安装的，由于运输过程中各部件有移位现 象，使用时必须对部件进行调正，以保证烘箱的使用效果。
（十一）、CT 系列烘箱风管必须保温，以减少热量损失。
（七）、烘箱内左右两侧的百叶窗在调正叶片角度时，尽量使热风 流通面积大，请注意最下部两张叶片不要打开，从第三张开始向上， 其叶片开启角度应逐渐增大，因百叶窗叶片调正正确与否，影响箱内 温度。
（八）、烘箱内温差调正的方法： 在烘箱内上、中、下位置放留点温度计，其安放位置顶板向下
200 为上面测温点，底板向上 200 为下面侧温点，其中点位置在中心 位置。关上烘门，打开蒸汽阀门和启动风机进行升温循环，约 30 分 钟后取出温度计，观察中、上、下三点读数是否在允许范围内，如温 差较大，则温度高的部位其对应的叶片角度相应开小，相反，温度低 的部位其叶片角度相应开大一点、直至调整到上下温差基本相似，经 调整后的百叶窗，在没有产生变动移位的情况下，则不需再进行调正。
1、温度升不 1、蒸汽压力太低
1、按要求提高蒸汽压力
高
2、疏水器失灵
2、疏水器有杂物阻塞
3、电加热电压太低
烘箱产品说明书
CT-C-2型热风循环烘箱使用说明书一、主要用途：本烘箱是相关行业通用的干燥设备，主要用于制药、化工、食品、轻工、电子等行业的物料成品、半成品的除湿、固化及烘干，如：原料药、生药、工业粉料、中药饮片、粉剂、颗粒、冲剂、密丸、颜料、染料、香料、包装瓶、脱水蔬菜、塑料树脂、电器元件等。
二、结构特点和原理：1、该设备内外包板材及烘盘均采用优质不锈钢板制成，烘箱保温层填充保温纤维棉，该种材料导热系数低，保温性能良好，耐高温硅橡胶条作箱门密封之用。
2、折叠式台车轨道增加了烘箱的整机承重能力，并且便于台车进出方便，便于操作。
3、本烘箱为分体制作，箱内设有鼓风系统、排湿风机、温控系统、调风板、加热系统，并配有不锈钢烘车4辆，不锈钢烘盘96只。
4、烘箱开门方式为正面二开门，门锁为杠杆式，可自由调节箱门松紧程度，省力、无磨损、易操作。
5、不锈钢翅片式散热器为烘箱热源，利用风机对加热总成对流换气的方式加热空气，热空气通过烘盘与物料的热量传递，空气通过进风口不断补充，湿气排出箱外，使箱内的温度不断提高，物料逐渐烘干。
6、为了使箱内各点的温度均匀，除了依靠强制的循环空气对流传热以外，还在箱体左右两侧设有可调节的分风装置，使箱内上下各点的温度更趋一致。
7、温度控制（监控）采用液晶数显触摸式温控仪表，该仪表具有良好的抗震、抗干扰能力强、结构简单、体积小、操作方便、温差低等优点，并具有定时/间断排湿的自控功能。
(第一页)CT-C-2型热风循环烘箱使用说明书8、进风口装有初效/中效过滤器，排湿口装有高效过滤器和排湿风机，可定时、间断排出箱内潮气，提高烘箱的干燥速率。
三、技术参数：1、鼓风功率：0.45KW×3台2、排湿风机功率：0.25KW3、使用温度：50-120℃4、电源电压：3+N380V5、外形尺寸：2400×2200×2300mm四、操作规程：1、首先将烘车装满待烘物品，推入箱内，关好箱门，合上总闸，开始工作。
CT-C型系列热风循环烘箱操作规程
CT-C型系列热风循环烘箱操作规程（ISO9001-2015/GMP）1、仪器用途建立CT-C型系列热风循环烘箱操作规程标准操作与维护规程，确保产品质量符合工艺要求。
本设备为不锈钢产品，符合GMP要求，可用于药品、容器、器具等的干燥。
2、主要技术参数能源接口型号CT-C型系列0 I II III IV蒸汽接口耗能（kg/h）8 18 36 54 72管径（寸）3/4 3/4 3/4 1 3/2 电加热功率（kw）9 15 30 45 60风机电机功率（kw）0．45 0．45 0．9 1．35 1．83、工作原理本设备利用蒸汽或电加热将暖气片加热，设定温度，通过风机使整个腔室温度基本一致，达到干燥的目的。
4、结构：本设备由蒸汽或电加热、暖气片、烘干室、进风、排风装置、设备操作屏等部分组成。
5、操作前准备5.1检查设备状态牌，确认设备处于“已清洁”状态，并且在有效期内。
5.2检查确认生产现场处于“已清洁”状态，并且在有效期内。
5.3检查电源情况，设备是否良好接地，操作屏是否正常。
5.4检查各门转动部位是否灵活，其它连接部分是否牢固。
5.5检查确认进风滤网是否完好，是否定期清洗。
6、操作步骤6.1检查烘箱各部位是否正常，阀门连接是否泄漏，打开放水阀放尽管内积水，关闭阀门。
6.2将所需烘干的容器、用具、物料等置烘盘中，并将烘盘按由上至下顺序放入烘盘架中，并将其推入烘箱，关闭箱门。
6.3开启自动装置电源，设定干燥温度。
6.4打开蒸汽阀门，便于仪表自动控制蒸汽加热，注意箱体内温度，待温度升至离预热温度5℃时，调整蒸汽阀门，控制升温速度，达到预定温度后开启鼓风机开关进行热风循环。
调节蒸汽阀门，便箱内温度稳定。
6.5按产品工艺规程要求经常检查烘烤情况，定时检查烘箱温度，按工艺要求严格控制温度。
6.6烘干时间达到后，出箱前先关闭蒸汽阀门，根据品种要求断续鼓风一定时间后关闭鼓风机，将物料按先下后上的顺序出料。
6.7停机操作程序：关风机—关电源开关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CT-C系列热风循环烘箱中国驰名品牌
使
用
说
明
书
中美合资常州健达干燥设备有限公司
厂址：江苏省常州市东青开发区
目录
一、安装 (3)
二、调试 (3)
三、自控箱操作方法 (4)
四、故障及修理 (5)
一、安装
CT-C系列热风循环烘箱，就结构形式有可拆式和整体式两种。
我厂干燥箱出厂，均已进行过程组装与测试，由于受运输和震动的影响，在使用前必须重新调整。
1、可拆式干燥箱一般由我厂派人员到现场组装，具体事宜由合同定。
用户如需自行安装，也可根据产品说明书进行组装，无论由何方组装，干燥箱体以外的蒸汽管道和风机电源线均由用户负责铺设。
2、对电源、汽源的要求：
二、调试
1、接通总电源，保证蒸汽管路（包括输水管路）畅通不泄露；电加热电源畅通无短路，即可开机试车。
2、首次使用应注意每台风机的转向，条例风机上箭头所示方向。
在一般情况下（即定型产品），我厂选用的风机均为“右旋”式，即在电动机一侧观看风机叶片为顺时针方向转动。
3、箱内各点湿度均匀性的调整：调整箱内左右两侧导风叶片的开度，可影
响其附近的温度，若某处温度偏低，应将靠近该处的导风叶片适当开大；反之，温度偏高时应适当关小。
如此反复调整，可使箱内上、下、门口与内部各点的温度基本一致。
4、调整好以后勿须变动。
三、自控箱操作方法
1、接通蒸汽：打开截止阀，使蒸汽从电磁阀的旁路体内通过，排除管路中的积水和脏污，数分钟后关闭截止阀，以便仪表自动控制蒸汽。
烘箱长期停用后重新开车，尤其是新接蒸汽管，一定要按上述方法操作，以避免蒸汽电磁阀被堵塞。
2、接通电源：将自控箱面板上的电源开关打向“电通”，此时电源指示灯应亮，温度数字显示调节仪也将有信号显示。
3、开风机：按“风机启动”按钮，首次使用烘箱时应注意风机的转向是否正确。
风机若反转，应有电工更换转向。
4、温度测量：触摸式控制面板中显示测量值，此时仪表显示的数字即为烘箱内温度值。
5、温度恒温控制设定：接通电源后，控制面板中的主显示窗即显示被控对象的测量值，副显示窗显示前一次设定的主回路控制值，此时按住功能键约三秒钟，主显示窗即变为“5U”符号，副显示窗的某一数字开始闪烁，制药轻按加数键、减数键和移动键，即可进行仪表规定量程范围内任意值的设定。
当副显示窗的数值变成所需要的值后，再按一下功能键，重新设置的值即输入仪表，仪表开始按新输入的主回路控制值进行自动调节。
6、报警温度的设定：同时按下功能键和加数键约三秒钟，当显示窗显示“RH”
符号时，副显示窗显示的即为上限报警值，您可用移动键、加数键和减数键随便改变设置。
当主显示窗显示“RL”符号时，副显示窗显示的即为下限报警值。
由于位差的因素，您在设置上限报警值请减去1，即如要在800℃，那么在设置上限报警值时应设定在799℃；而要设置下限报警值时，则应加上1，这样仪表可以一字不差地及时报警。
在报警发生时，为免除电铃的长期噪音，应立即关闭蒸汽加热或电加热，并打开排湿口，风机在启动状态，以便使箱内温度低于报警设定值，这期间大约要几分钟，当低于报警设定值时，电铃自动关闭。
7、停机操作程序：关风机-关电源开关-关闭截止阀，（若暂停机可不关闭截止阀）。
8、如果是电加热烘箱，则第1步省略。
四、故障及修理。
