扶梯故障分析与维修经验
电梯控制与故障分析自动扶梯及常见故障排除方法
乘客应保持电梯内的清洁卫生 ，不要在电梯内乱扔垃圾或吐 痰。
自动扶梯安全使用规范
乘客应站在自动扶梯的黄线区域 内，不要跨越黄线或踩在黄线之
外。
乘客应握住扶手带，不要在扶手 带上悬挂物品或用手触摸扶手带
。
乘客应留意自动扶梯的运行状态 ，如发现异常应及时通知管理人
员或维修人员。
电梯与自动扶梯的安全管理措施
控制柜还负责控制门 机系统，确保电梯门 或扶梯的自动开关。
控制柜根据接收到的 信号，通过调速装置 调节电梯或扶梯的运 行速度。
03
电梯与自动扶梯的常见故障及 原因分析
电梯常见故障及原因分析
01
02
03
电梯停滞
可能是由于电源故障、电 机故障或控制电路问题导 致。
电梯门无法关闭
可能是由于门锁开关故障 、门电机故障或门传感器 故障引起。
定期维护保养
为减少故障发生，应定期对电梯和自动扶梯进行维护保养 ，包括检查各部件的工作状态、清理杂物、润滑关键部位 等。
05
电梯与自动扶梯的安全使用与 管理
电梯安全使用规范
乘客应遵守电梯安全使用规定 ，不要超载、乱按电梯按钮、 在电梯内跳跃或进行其他危险 行为。
乘客应留意电梯的运行状态， 如发现异常应及时通知管理人 员或维修人员。
电梯控制与故障分析自动扶 梯及常见故障排除方法
汇报人： 2024-01-08
目录
• 电梯与自动扶梯的基本知识 • 电梯与自动扶梯的控制技术 • 电梯与自动扶梯的常见故障及
原因分析 • 电梯与自动扶梯的故障排除方
法 • 电梯与自动扶梯的安全使用与
管理
01
电梯与自动扶梯的基本知识
电梯与自动扶梯的定义与工作原理
自动扶梯故障常见问题及解决方案
自动扶梯故障常见问题及解决方案自动扶梯故障常见问题及解决方案自动扶梯是现代城市生活中常见的交通设施之一，它为人们提供了便利和舒适的出行方式。
然而，由于长时间的使用和各种原因，自动扶梯可能会出现故障，给人们带来不便和困扰。
本文将深入探讨自动扶梯故障的常见问题，并提供相应的解决方案，帮助读者更好地了解和应对这些问题。
在开始探讨自动扶梯故障之前，让我们先了解一下自动扶梯的基本结构和工作原理。
自动扶梯由扶手链条、扶手护板、步道、导轨、装置等组成。
它通过电动机、减速器和链条等机械部件的协同作用，将人们从一个楼层运输到另一个楼层。
首先，让我们探讨一些常见的自动扶梯故障问题：停滞、抖动、声音过大、不开机等。
停滞是自动扶梯故障中最常见的问题之一。
当自动扶梯停滞时，人们无法正常使用它，这给日常出行造成了很大的不便。
停滞的原因可能是电力供应中断、电机故障、传动链条问题等。
针对这些问题，我们可以采取以下解决方案。
首先，检查电力供应是否正常。
排除电力供应中断的原因，如果供电正常，则需要进一步检查电机和传动链条等机械部件的运行情况。
如果发现电机故障或链条松动等问题，需要及时更换或调整相应部件，以确保自动扶梯的正常运行。
抖动是另一个常见的故障问题。
当自动扶梯运行时发生抖动，不仅影响使用者的乘坐体验，还可能导致安全隐患。
抖动的原因可能是链条不平衡、导轨不正、链条磨损等。
为了解决这些问题，我们可以采取以下措施。
首先，检查链条是否平衡。
如果发现链条不平衡，可以调整链条的张力或更换磨损严重的链条。
另外，还需要检查导轨是否正常安装和正常运行。
如果发现导轨有问题，应及时修复或更换。
声音过大也是常见的自动扶梯故障问题之一。
当自动扶梯运行时发出异常的响声，不仅会影响周围环境的安静，还可能是机械部件出现故障的信号。
声音过大的原因可能是链条磨损、轴承故障、电机故障等。
为了解决这些问题，我们可以采取以下方法。
首先，检查链条是否磨损。
如果链条磨损严重，应及时更换。

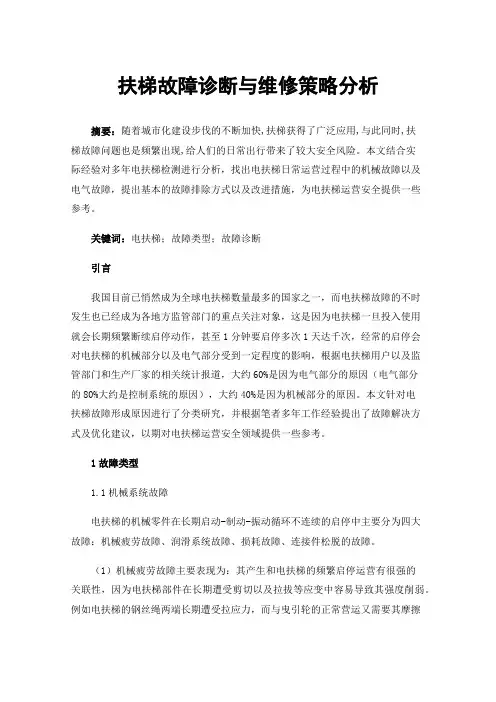

扶梯故障诊断与维修策略分析
扶梯故障诊断与维修策略分析摘要：随着城市化建设步伐的不断加快,扶梯获得了广泛应用,与此同时,扶梯故障问题也是频繁出现,给人们的日常出行带来了较大安全风险。
本文结合实际经验对多年电扶梯检测进行分析，找出电扶梯日常运营过程中的机械故障以及电气故障，提出基本的故障排除方式以及改进措施，为电扶梯运营安全提供一些参考。
关键词：电扶梯；故障类型；故障诊断引言我国目前已悄然成为全球电扶梯数量最多的国家之一，而电扶梯故障的不时发生也已经成为各地方监管部门的重点关注对象，这是因为电扶梯一旦投入使用就会长期频繁断续启停动作，甚至1分钟要启停多次1天达千次，经常的启停会对电扶梯的机械部分以及电气部分受到一定程度的影响，根据电扶梯用户以及监管部门和生产厂家的相关统计报道，大约60%是因为电气部分的原因（电气部分的80%大约是控制系统的原因），大约40%是因为机械部分的原因。
本文针对电扶梯故障形成原因进行了分类研究，并根据笔者多年工作经验提出了故障解决方式及优化建议，以期对电扶梯运营安全领域提供一些参考。
1故障类型1.1机械系统故障电扶梯的机械零件在长期启动-制动-振动循环不连续的启停中主要分为四大故障：机械疲劳故障、润滑系统故障、损耗故障、连接件松脱的故障。
（1）机械疲劳故障主要表现为：其产生和电扶梯的频繁启停运营有很强的关联性，因为电扶梯部件在长期遭受剪切以及拉拔等应变中容易导致其强度削弱。
例如电扶梯的钢丝绳两端长期遭受拉应力，而与曳引轮的正常营运又需要其摩擦力来维持，长期磨损会使其强度缩小，甚至会致其受力不均匀引起断绳产生疲劳故障。
（2）润滑系统故障：润滑油能在设备运行部件之间产生油膜系统，通过缩小部件的摩擦以及接触来减弱磨损，顺便还起到缓冲冷却以及防锈减振等作用来增加设备的寿命；同时借助润滑系统可使保养以及零部件的更换缩减；但是应注意润滑加油的频率与方式，否则可能会加速损耗产生抱轴等现象。
（3）损耗故障：是长期频繁摩擦在相对发生运动的表面，其性能小于规定数值的故障，上面阐述的两个故障都有涉及此类故障，这类故障也分为两类，一是常规磨损故障，是长期受到冲击以及疲劳和变形等产生的变化；二是异常磨损故障，具有突变以及偶然性的特点。
电梯控制与故障分析自动扶梯及常见故障排除方法
电梯控制系统故障及排除
故障现象 • 排除方法
故障现象 • 排除方法
电梯不能响应召唤信号。
检查控制系统电源是否正常，召唤按钮是否损坏，以及信号传 输线路是否有断路或短路。相应进行修复或更换。
电梯停在楼层间，不能正常平层。
检查平层感应器及其线路是否正常，若有故障进行修复。同时 检查电梯的制动系统，确保制动器工作正常。
电机故障
可能是由于电源问题、电机老化或过载等原因引起的。排 除方法包括检查电源线路、更换故障电机或调整负载，确 保电机正常运行。
减速机故障
可能是由于长时间使用、润滑不足或过载等原因造成的。 排除方法包括更换故障减速机、补充润滑油脂，并调整负 载，以保持减速机的良好状态。
传动皮带磨损或松弛
通常由于长时间使用或使用不当引起。排除方法包括调整 皮带张力，或更换磨损的传动皮带，确保驱动系统正常运 行。
电梯控制与故障分析自动扶梯及 常见故障排除方法
汇报人： 日期:
• 电梯控制原理 • 自动扶梯工作原理 • 电梯常见故障及排除方法 • 自动扶梯常见故障及排除方法
01
电梯控制原理
电梯的基本控制系统
控制系统概述
电梯的基本控制系统由电梯机房内的控制柜、轿厢内的操作盘以及井道内的各 种感应装置等组成。通过这些设备的协同作用，实现对电梯的精确控制。
THANK YOU
02
自动扶梯工作原理
自动扶梯的基本结构
01
02
03
04
桁架
支撑自动扶梯的整体结构，通 常采用钢结构，确保扶梯的稳
定性和承重能力。
梯级
供乘客站立的踏板，一般由金 属或塑料制成，具有防滑性能
。
扶手带
供乘客握住以保持平衡的带状 结构，与梯级同步移动。
自动扶梯故障分析与维修方法.docx
自动扶梯故障分析与维修方法在自动扶梯的维修保养过程中，本人总结了以下工作经验，供大家参考。
1 速度监控装置有故障，自动扶梯不能正常运行1.1 故障现象有1台型号为GRF30-100的自动扶梯在安装竣工后，交付给客户使用过程中，自动扶梯不能正常运行，PLC（可编程控制器）数码显示出E—扶梯超速、欠速故障。
引起这一故障的原因可能有以下情况：①电源电压不稳定；②PLC已损坏；③脉冲接收器已损坏。
通过详细分析和检测结果表明电源电压稳定、PLC和脉冲接收器完好无损，但发现安装在工作制动器上的脉冲接收器和磁头感应块错位及两者之间的垂直间隙过大。
1.2 分析原因该自动扶梯的速度监控装置的工作原理是：在驱动主机的工作制动器上有一个与曳引机同轴的飞轮，在飞轮下面装有磁头感应块。
另有脉冲接收器装在工作制动器支架上，与电源开关相连接。
飞轮转动时，脉冲接收器接收磁头感应块产生脉冲信号，通过PLC逻辑判断就能控制速度。
当自动扶梯速度高于额定速度1.2倍之前时，速度监控装置应能切断自动扶梯的电源使自动扶梯停车，这样才能符合国家标准（GB16899-1997）的要求。
根据速度监控装置的工作原理和PLC数码显示的信号判断，产生故障的原因是脉冲接收器和磁头感应块错位及两者之间的垂直间隙过大，致使脉冲接收器未能完全接收脉冲信号而自动切断自动扶梯的电源，使自动扶梯不能正常运行工作。
1.3 维修方法松动工作制动器支架上的脉冲接收器，通过飞轮上的预留孔，将脉冲接收器与飞轮下面的磁头感应块对正，并调整脉冲接收器和磁头感应块之间的垂直间隙为5mm，紧固脉冲接收器后，自动扶梯正常运行工作。
2 传动链条磨损和张紧过松，自动扶梯舒适感比较差2.1 故障现象自动扶梯在经过几年的运行后，往往在乘坐时会有不舒适、不平稳的感觉。
2.2 分析原因目前大多数自动扶梯的传动装置采用链条传动即驱动主机和主驱动轴之间及扶手带传动轴与主驱动之间，在链条传动中，驱动力作用在链轮和链条上，由于链条在链轮传动过程中不断的啮合和脱开，于是其间产生摩擦力，该摩擦力在自动扶梯长时间的运行中使链条和链轮磨损，致使链条不在节圆直径上，而是在比节圆直径大的直径上进行运动。
地铁车站出入口自动扶梯典型故障分析及维保措施
地铁车站出入口自动扶梯典型故障分析及维保措施摘要]本文介绍了地铁车站出入口自动扶梯（迅达9700）在运行过程中出现的三种典型故障并对故障原因进行分析，然后在故障原因分析的基础上，提出关于地铁车站出入口自动扶梯日常维修保养工作的建议和措施。
[关键词]地铁自动扶梯典型故障维保措施随着社会的进步，世界经济的快速发展，自动扶梯已广泛应用于商场、城市轨道交通车站中。
例如：广州地铁三号线呈全长64.41公里，设29座车站，全线目前已有9个换乘站，日均客流量为67万人次，出入口自动扶梯97台。
自动扶梯设备的运行状态好坏，影响到旅客的安全、旅客通行效率以及车站的整体形象等，因此，对自动扶梯设备进行故障分析，总结维修保养经验，消除安全隐患势在必然。
1 典型故障案例对地铁车站出入口自动扶梯的故障进行原因分析进而提出解决措施。
此处选取迅达9700型自动扶梯在运行过程中发生的三个典型故障案例，具体故障见后文。
接下来就三种典型故障的具体情况并结合现场处理情况，介绍故障的各种现象。
1.1 自动扶梯梯级撞击盖板故障自动扶梯梯级撞击盖板故障是地铁出入口自动扶梯一个较典型的故障，如图1-1所示。
在地铁出口上行自动扶梯的下梯头处，未从梳齿板出来的梯级脱离梯级轴而冲开盖板并翻出，造成连续多个梯级损坏，这就造成了梯级撞击盖板故障。
图1-2 梯级安装示意图在现场故障排除过程中，经过检查，发现1号梯级卡口断裂，在下转弯位处由于离心力作用而脱离导轨，如图1-2所示，与2号梯级发生碰撞，进而导致后续梯级接连发生碰撞，1号梯级卡口损坏断裂，梯级在下弯位往后翘，并撞击盖板，将盖板撞出，同时撞击的反作用力将梯级压弯，梯级在扶梯运转的推力和挤压下撞弯梯级轴。
1.2自动扶梯梯级撞击梳齿板故障自动扶梯梯级撞击梳齿板是扶梯维护中较典型的故障，该典型故障主要发生在地铁出口上行自动扶梯，如图1-3所示。
梯级在上梯头未进入梳齿板的梯级上翘与梳齿板及其支撑板相撞，相应安全开关动作，后续多个梯级损坏。
电扶梯设备故障原因分析及故障预防性维护策略研究
电扶梯设备故障原因分析及故障预防性维护策略研究电扶梯是一个常见的交通设备，用于承载人群，使其在垂直方向上移动。
尽管这些设备在使用时非常可靠，但它们也可能遭遇故障，这可能会导致安全问题和设备停机时间的长期损失。
这篇文章将讨论一些常见的故障原因，并提供预防性维护策略，以确保电扶梯设备能够稳定工作。
1.电力故障由于电力是电扶梯正常运行的必需品，所以任何与电力相关的故障都可能导致设备停机。
这些故障包括停电、电缆损坏或电源降压，这些都会使电机无法正常运转。
为了解决这些问题，技术维护人员需要确保电源供应稳定，同时还需要经常检查电缆的完整性。
2.链条或橡胶带磨损在电扶梯中，链条或橡胶带的磨损是一个常见的问题。
这些部件是电扶梯链传动系统的组成部分，如果它们出现任何损坏或磨损的话，会导致设备停机。
为了防止这种情况发生，技术维护人员应该经常检查这些部件的磨损情况，以便及时更换。
3.紧急刹车系统失灵为了确保电扶梯在出现紧急情况时停止运行，紧急刹车系统是必不可少的。
如果这个系统失灵，会对乘客的安全产生威胁。
技术维护人员应该经常测试紧急刹车系统，以确保系统能够在必要时及时启动。
维护策略：为了减少电扶梯设备的故障率，技术维护人员可以采用以下预防性维护策略：1.定期维护对于电扶梯设备，定期的保养和维护是非常重要的。
技术维护人员应该定期检查电源、电缆、传动系统和刹车系统等关键部件，以确保设备的正常运行。
如果检测到任何故障或异常，应立即采取措施进行维修。
2.设备清洁在电扶梯设备使用期间，灰尘、污垢和杂物会逐渐聚集在设备上，这可能会阻碍设备的正常运行。
为了避免这种情况的发生，技术维护人员应该经常清洗设备表面，并检查滚轮、链条等部件的磨损情况。
3.培训员工电扶梯设备的长期使用需要工作人员的支持。
如果员工缺乏必要的培训和知识，他们可能会导致设备故障或安全问题。
因此，技术维护人员应该经常对相关人员进行培训和教育，以确保他们能够正确操作和保养设备。
电扶梯设备故障原因分析及故障预防性维护策略研究
电扶梯设备故障原因分析及故障预防性维护策略研究电扶梯是一种便利的交通工具，广泛应用于商场、地铁站、机场等公共场所。
由于长时间的使用和环境因素等原因，电扶梯设备故障时有发生。
对电扶梯设备的故障原因进行分析并制定相应的预防性维护策略至关重要。
本文将针对电扶梯设备的故障原因进行深入分析，并提出相应的故障预防性维护策略。
一、电扶梯设备故障原因分析1. 设备老化电扶梯设备在长时间的运行过程中难免会出现设备老化的情况，包括电机、链条、轴承等部件的磨损和老化，这将导致设备的性能下降和故障频发。
2. 不正确的维护保养不正确的维护保养措施会影响电扶梯设备的正常运行，例如润滑油不足、清洁不及时等问题都会导致设备的故障。
3. 外部环境影响电扶梯设备通常处于公共场所，受到的外部环境因素较多，例如尘土、水汽、机械碰撞等都会对设备的正常运行产生影响。
4. 设计缺陷有些电扶梯设备在设计上存在缺陷，例如传动系统设计不合理、电气元件选用不当等问题都会导致设备的故障。
5. 运行负载过大长时间的高负载运行会使电扶梯设备的各个部件过度磨损，从而增加故障的发生几率。
二、故障预防性维护策略研究1. 定期维护保养对电扶梯设备进行定期的维护保养非常重要，包括清洁、润滑、紧固螺丝等工作。
对设备进行定期的检查和维修，及时发现并处理设备的隐患。
2. 提高设备运行负载通过合理的运行负载设计，可以减少设备各个部件的磨损程度，延长设备的使用寿命。
3. 提升设备抗环境能力通过改进设备的密封性能、提高耐腐蚀能力等措施，可以减少外部环境对设备的影响。
4. 设备定期检测定期对设备的各项性能进行检测，包括电机性能、传动系统状态、安全保护装置的可靠性等，及时发现并处理设备的问题。
5. 设备设计改进针对设计上存在的缺陷，可以通过改进设计、选用更优质的材料等措施来降低设备故障的发生。
电扶梯设备的故障会对公共交通秩序和人们的生产生活产生严重的影响，因此预防性维护措施非常重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自动扶梯故障分析与维修方法
在自动扶梯的维修保养过程中，本人总结了以下工作经验，供大家参考。
1 速度监控装置有故障，自动扶梯不能正常运行
1.1 故障现象
有1台型号为GRF30-100的自动扶梯在安装竣工后，交付给客户使用过程中，自动扶梯不能正常运行，PLC（可编程控制器）数码显示出E—扶梯超速、欠速故障。
引起这一故障的原因可能有以下情况：①电源电压不稳定；②PLC已损坏；③脉冲接收器已损坏。
通过详细分析和检测结果表明电源电压稳定、PLC和脉冲接收器完好无损，但发现安装在工作制动器上的脉冲接收器和磁头感应块错位及两者之间的垂直间隙过大。
1.2 分析原因
该自动扶梯的速度监控装置的工作原理是：在驱动主机的工作制动器上有一个与曳引机同轴的飞轮，在飞轮下面装有磁头感应块。
另有脉冲接收器装在工作制动器支架上，与电源开关相连接。
飞轮转动时，脉冲接收器接收磁头感应块产生脉冲信号，通过PLC逻辑判断就能控制速度。
当自动扶梯速度高于额定速度1.2倍之前时，速度监控装置应能切断自动扶梯的电源使自动扶梯停车，这样才能符合国家标准（GB16899-1997）的要求。
根据速度监控装置的工作原理和PLC数码显示的信号判断，产生故障的原因是脉冲接收器和磁头感应块错位及两者之间的垂直间隙过大，致使脉冲接收器未能完全接收脉冲信号
而自动切断自动扶梯的电源，使自动扶梯不能正常运行工作。
1.3 维修方法
松动工作制动器支架上的脉冲接收器，通过飞轮上的预留孔，将脉冲接收器与飞轮下面的磁头感应块对正，并调整脉冲接收器和磁头感应块之间的垂直间隙为5mm，紧固脉冲接收器后，自动扶梯正常运行工作。
2 传动链条磨损和张紧过松，自动扶梯舒适感比较差
2.1 故障现象
自动扶梯在经过几年的运行后，往往在乘坐时会有不舒适、不平稳的感觉。
2.2 分析原因
目前大多数自动扶梯的传动装置采用链条传动即驱动主机和主驱动轴之间及扶手带传动轴与主驱动之间，在链条传动中，驱动力作用在链轮和链条上，由于链条在链轮传动过程中不断的啮合和脱开，于是其间产生摩擦力，该摩擦力在自动扶梯长时间的运行中使链条和链轮磨损，致使链条不在节圆直径上，而是在比节圆直径大的直径上进行运动。
这样一来就会出现链条在链轮上“爬高”的现象。
在极端情况下，传动链条在链轮的顶圆直径上运动，链条会在轮齿上跳跃。
这样导致自动扶梯在运行过程中，梯级会产生一顿一抖的现象，扶手带的运行速度相对梯级的运行速度也会有滞后的现象，这些现象是导致乘客在自动扶梯上感到舒适感比较差的原因。
2.3 维修方法
检查驱动主机和主驱动轴之间的传动链条及链轮是否已磨损损坏，假如已磨损损坏应更换链条链轮，然后调整曳引机底座的张紧凸轮使传动链条适度张紧；检查扶手带传动轴与主驱动轴之间的传动链条链轮是否已磨损损坏，假如已磨损损坏应更换链条链轮，然后调整扶手带传动的张紧螺栓使传动链条适度张紧。
经过更换链条及调整后，自动扶梯将平稳舒适运行。
