工业组态软件入门介绍
组态软件的基本功能与特点解析
组态软件的基本功能与特点解析组态软件是一种用于可视化监控和控制系统的软件工具，广泛应用于各种工业自动化领域。
在本文中，我们将对组态软件的基本功能和特点进行解析，以便更好地了解和应用这一技术。
一、基本功能1. 数据采集与处理：组态软件可以通过连接传感器、仪器仪表和现场设备，实时采集各种数据，例如温度、压力、流量等。
采集的数据可以进行处理、统计和分析，并显示在监控界面上，帮助用户实时了解系统状态和工艺参数。
2. 监视与控制：组态软件提供直观、友好的界面，通过图形化的方式展示设备和过程的状态。
用户可以通过监控界面实时查看设备运行情况，并进行远程监控和控制操作，如开关设备、调节参数等，实现对系统的实时监控和远程控制。
3. 报警与事件管理：组态软件可以根据设定的条件和规则，实时监测系统状态，一旦发生异常或超出设定范围，及时发出报警并显示在监控界面上。
同时，软件还能记录和管理事件日志，方便用户查阅和分析。
4. 数据存储与查询：组态软件可以将采集到的数据进行存储和管理，支持历史数据的查询和导出。
用户可以根据需要查看历史数据，进行数据分析和统计，帮助改进和优化系统运行。
二、特点解析1. 灵活定制：组态软件具有较高的灵活性和可定制性，用户可以根据自身需求自定义监控界面和功能。
通过拖拽、缩放等操作，用户可以按需添加仪表、图表、报警指示灯等控件，构建个性化的监控界面。
2. 跨平台兼容：组态软件通常支持多种操作系统和平台，如Windows、Linux、Android等。
这使得它可以在不同的设备和终端上运行，实现跨平台监控和控制，提高系统的可用性和便捷性。
3. 可视化操作：组态软件通过图形化的方式展示系统和设备状态，使得操作更加直观、易于理解。
用户可以通过点击、拖拽等简单的操作完成系统的监控和控制，无需深入了解底层复杂的控制原理和编程知识。
4. 数据分析与报表：组态软件通常提供数据分析和报表功能，用户可以通过内置的数据统计和分析工具，对采集到的数据进行处理和分析，生成图表和报表，帮助用户更好地理解和优化系统运行。

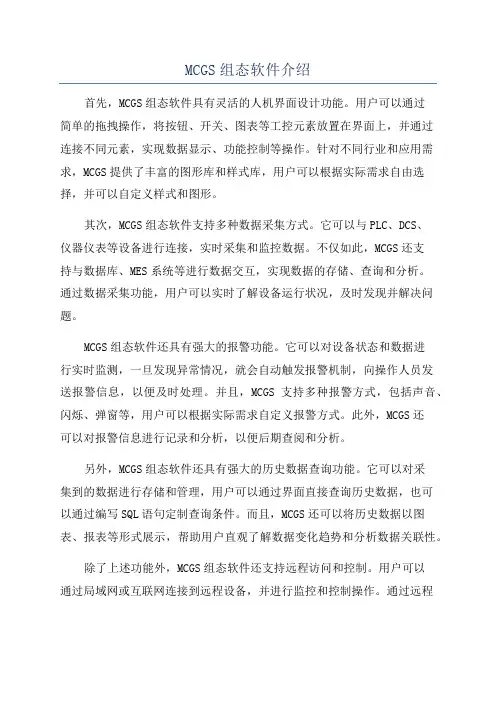

MCGS组态软件介绍
MCGS组态软件介绍首先，MCGS组态软件具有灵活的人机界面设计功能。
用户可以通过简单的拖拽操作，将按钮、开关、图表等工控元素放置在界面上，并通过连接不同元素，实现数据显示、功能控制等操作。
针对不同行业和应用需求，MCGS提供了丰富的图形库和样式库，用户可以根据实际需求自由选择，并可以自定义样式和图形。
其次，MCGS组态软件支持多种数据采集方式。
它可以与PLC、DCS、仪器仪表等设备进行连接，实时采集和监控数据。
不仅如此，MCGS还支持与数据库、MES系统等进行数据交互，实现数据的存储、查询和分析。
通过数据采集功能，用户可以实时了解设备运行状况，及时发现并解决问题。
MCGS组态软件还具有强大的报警功能。
它可以对设备状态和数据进行实时监测，一旦发现异常情况，就会自动触发报警机制，向操作人员发送报警信息，以便及时处理。
并且，MCGS支持多种报警方式，包括声音、闪烁、弹窗等，用户可以根据实际需求自定义报警方式。
此外，MCGS还可以对报警信息进行记录和分析，以便后期查阅和分析。
另外，MCGS组态软件还具有强大的历史数据查询功能。
它可以对采集到的数据进行存储和管理，用户可以通过界面直接查询历史数据，也可以通过编写SQL语句定制查询条件。
而且，MCGS还可以将历史数据以图表、报表等形式展示，帮助用户直观了解数据变化趋势和分析数据关联性。
除了上述功能外，MCGS组态软件还支持远程访问和控制。
用户可以通过局域网或互联网连接到远程设备，并进行监控和控制操作。
通过远程访问功能，用户可以实现对设备的随时随地的监控和维护，提高工作效率和降低成本。
总结起来，MCGS组态软件是一款功能强大的工业自动化软件，拥有灵活的人机界面设计、多样的数据采集方式、强大的报警功能、丰富的历史数据查询功能和便捷的远程访问功能。
它可以帮助用户快速构建稳定可靠的工控系统，并提高生产效率和降低生产成本。
无论是在制造业、能源行业还是交通运输等领域，MCGS都能够发挥重要的作用，为用户提供良好的工控体验。
理解组态软件的基本原理和功能
理解组态软件的基本原理和功能组态软件（SCADA软件）是一种用于实时监视和远程控制自动化设备和过程的应用程序。
它们在各个工业领域中都得到了广泛应用，包括能源、交通、制造和环境监测等。
本文将介绍组态软件的基本原理和功能。
一、组态软件的基本原理组态软件通过采集各种传感器和控制器的数据，并将其显示在一个用户友好的图形界面上。
它利用计算机和通信技术实现对自动化设备的监控和控制。
其基本原理包括以下几个方面：1. 数据采集：组态软件连接到各种传感器和控制器，通过读取数据来获取实时的设备状态信息。
2. 数据传输：组态软件通过网络将采集到的数据传输到运行软件的计算机或服务器上，以实现实时监控和控制。
3. 数据处理：组态软件对采集到的数据进行处理和分析，生成可视化的图表、报表等信息，帮助用户更好地理解设备的运行情况。
4. 用户界面：组态软件提供直观友好的用户界面，以便用户可以方便地观察设备状态、进行操作和调整参数。
5. 控制指令：组态软件可以向控制器发送控制指令，实现对设备的远程控制。
二、组态软件的功能组态软件具有丰富的功能，以满足不同行业和应用的需求。
以下是一些常见的组态软件功能：1. 实时监控：组态软件可以实时地监测自动化设备的状态，包括温度、压力、流量等各种参数。
用户可以通过图形界面直观地查看设备的工作状态，并及时发现异常情况。
2. 历史数据记录：组态软件可以将采集到的数据进行历史记录，并生成相应的报表。
用户可以通过这些数据进行分析，以确定设备的运行趋势和故障原因。
3. 报警和通知：组态软件可以设置报警规则，当设备状态超出设定范围时，自动发送报警信息给相应的人员。
这样可以及时采取措施，防止设备损坏或生产中断。
4. 远程控制：组态软件可以通过网络远程控制设备的开关和参数调整。
操作人员可以在任何地点通过互联网登录到组态软件，并对设备进行操作和监控，提高工作的灵活性和效率。
5. 数据集成：组态软件可以与其他系统进行数据交换，如ERP（企业资源计划）系统、MES（制造执行系统）等。
组态软件第1章 组态软件概述
运行版 64,000变量
Power
256升级版(128)
1024升级版(256)
64 ,000Pack升级版 (1024)
22
授权管理软件
22
22
在Automation License Manager 3.0中可以对许可证进行传送、升级、网络传送、网络共享、离线传送等操作。
22
22
anzahl () float zae beginif wert > 0 begom zae = zae + 1 endend
编程接口
PLC通讯
P r o t o k o l l e
报表编辑器（报表系统）
变量记录（存档）
Motor einVentil geschlossen Klappe zu
报警记录（消息系统）
标准接口
过程可视化
基本功能
22
22
WinCC以开放式的组态接口为基础，开发了大量的WinCC选件（Options，也称选项，来自于西门子自动化与驱动集团）和WinCC附件（Add-ons，来自西门子内部和外部合作伙伴），主要包括以下部件。
22
22
22
1.4.2 WinCC的性能特点
22
22
22
1.4.3 WinCC的安装
22
22
1.4.4 WinCC的授权
使用WinCC需要安装授权，授权类似一个“电子钥匙”，用来保护西门子公司和用户的权益，没有经过授权的软件是无法使用的。WinCC基本系统分为完全版和运行版。完全版包括运行和组态版的授权，运行版仅有WinCC运行的授权。
选项1
WinCC 软件保护
安装选项n
组态软件的基本概念和应用
组态软件的基本概念和应用组态软件（SCADA）是一种用于监控和控制过程的软件工具。
它成为工业自动化领域中不可或缺的一部分，广泛应用于各个行业，包括制造业、能源、水处理、交通等。
组态软件能够实时采集并处理各种传感器数据，还能以直观的方式展示给操作员，从而提供准确的信息支持和决策依据。
一、组态软件的基本概念组态软件由两个主要部分组成：人机界面（HMI）和后台控制系统。
人机界面允许操作员通过图形化方式与控制系统进行交互，并实时监控过程数据。
后台控制系统负责传输、处理和存储数据，并执行自动化控制命令。
1. 人机界面（HMI）人机界面是组态软件最直接的形式，通常以图形化的方式展示过程数据和控制界面。
操作员可以通过触摸屏、键盘或鼠标与HMI进行交互，包括监视数据、修改设备参数、开启或关闭设备等。
HMI的设计应该简单易用、直观明了，以提高操作员的工作效率和减少错误操作的发生。
2. 后台控制系统后台控制系统负责数据采集、处理和存储，并执行自动化控制命令。
它通常由一台或多台计算机组成，连接各种传感器和执行器。
后台控制系统的主要功能包括数据监测、警报通知、设备控制和数据存档等。
通过与人机界面的交互，操作员可以监视和控制整个过程。
二、组态软件的应用领域组态软件具有广泛的应用领域，以下是几个典型的例子：1. 制造业在制造业中，组态软件用于监控生产线的状态和运行情况。
它能够实时显示生产数据，如温度、压力、速度等，并提供警报功能，以便及时处理异常情况。
通过组态软件，生产厂商能够实现生产过程的优化和效率提升。
2. 能源行业组态软件在能源行业中的应用非常广泛。
从电力系统、水土环境到油气开采，组态软件都可以提供实时监控和控制功能，帮助运营人员及时处理设备故障、调整运行参数，以保证生产安全和高效。
3. 水处理组态软件在水处理领域发挥着重要作用。
它能够监控和控制污水处理、饮用水供应等过程，实时检测水质和水位，提供警报功能，保障水质安全。

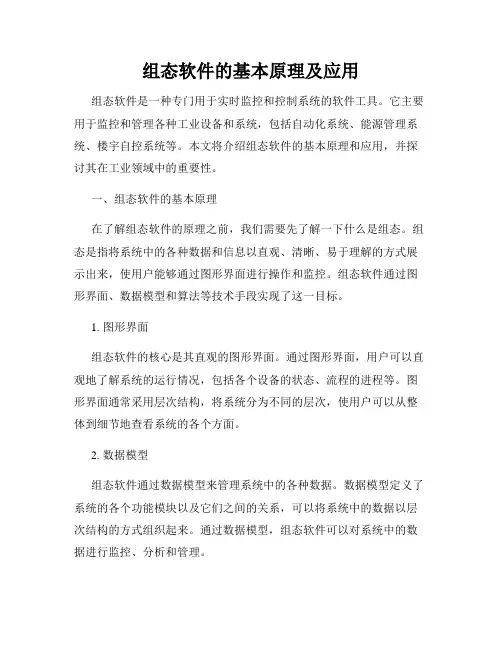

组态软件的基本原理及应用
组态软件的基本原理及应用组态软件是一种专门用于实时监控和控制系统的软件工具。
它主要用于监控和管理各种工业设备和系统，包括自动化系统、能源管理系统、楼宇自控系统等。
本文将介绍组态软件的基本原理和应用，并探讨其在工业领域中的重要性。
一、组态软件的基本原理在了解组态软件的原理之前，我们需要先了解一下什么是组态。
组态是指将系统中的各种数据和信息以直观、清晰、易于理解的方式展示出来，使用户能够通过图形界面进行操作和监控。
组态软件通过图形界面、数据模型和算法等技术手段实现了这一目标。
1. 图形界面组态软件的核心是其直观的图形界面。
通过图形界面，用户可以直观地了解系统的运行情况，包括各个设备的状态、流程的进程等。
图形界面通常采用层次结构，将系统分为不同的层次，使用户可以从整体到细节地查看系统的各个方面。
2. 数据模型组态软件通过数据模型来管理系统中的各种数据。
数据模型定义了系统的各个功能模块以及它们之间的关系，可以将系统中的数据以层次结构的方式组织起来。
通过数据模型，组态软件可以对系统中的数据进行监控、分析和管理。
3. 算法组态软件通过算法来实现对系统的控制和优化。
算法可以对系统中的数据进行实时分析和处理，并根据分析结果做出相应的控制策略。
通过算法，组态软件可以使系统更加智能化、高效化。
二、组态软件的应用组态软件广泛应用于各个行业的自动化系统中，特别是工业领域。
下面将介绍组态软件在工业领域中的主要应用。
1. 监控和控制组态软件可以实时监测和控制工业设备和系统的运行状态。
通过图形界面，用户可以直观地了解设备的状态、参数的变化等，可以通过软件对设备进行远程控制和调整。
组态软件还可以对设备进行故障诊断和预测，及时采取措施避免生产中断。
2. 数据分析和优化组态软件可以对系统中的数据进行实时分析和处理，帮助用户发现问题并优化生产过程。
通过组态软件，用户可以对生产过程中的各个环节进行数据统计和分析，找出生产过程中的瓶颈和问题，并提出改进建议。
组态软件的基本原理和功能介绍
组态软件的基本原理和功能介绍组态软件是一种用来对所控制的系统进行组态编辑和监控的软件。
通过这种软件，可以轻松管理一个复杂的系统，如工业自动化系统、电力控制系统、环境控制系统和建筑自动化系统等。
本文将介绍组态软件的基本原理和主要功能。
一、基本原理组态软件的基本原理是利用计算机技术收集分布在不同位置的各种设备的信息，并将它们汇集到一个中央控制器中。
中央控制器将这些信息与各种控制算法相结合，处理后通过执行出口输出给各种执行元件，实现对各种设备的精确控制。
组态软件的运行需要相应的硬件设备，通常由一个工控机、一个人机界面和各种输入输出设备组成。
工控机作为系统的核心，通过操作人员提供的指令和控制算法，对各种信息进行处理，然后再将它们发送到控制器上。
人机界面是与操作人员直接交互的部分，用于向系统提供指令和接收反馈信息。
输入输出设备包括传感器、执行元件等，用于向系统提供各种控制信号和采集各种反馈信息。
二、主要功能组态软件的主要功能包括系统组态、运行监控、故障诊断、数据存储和报警管理。
下面将分别进行详细介绍：1.系统组态系统组态是组态软件最基本的功能之一，它主要用于对于所控制的系统进行组态编辑，包括设备的连接、节点的设置、设备的参数配置、控制算法的制定等。
通过组态软件，用户可以方便快捷地构建一个自己需要的系统。
用户只需要将各种设备连接起来，并设置相应的参数，便可以很容易地实现对各种设备的控制和监控。
2.运行监控运行监控是组态软件的主要功能之一，它主要用于对所控制的系统进行实时监控和控制。
通过运行监控功能，用户可以随时掌握系统的运行状况，发现并及时排除故障。
运行监控功能可以对系统中的各种数据进行监控和实时采集，同时还可以对系统做出相应的控制操作。
例如，当系统某个设备出现故障时，可以通过运行监控功能对其进行诊断和修复。
3.故障诊断故障诊断是组态软件的另一个重要功能，它主要用于对系统中的故障进行诊断和解决。
通过故障诊断功能，用户可以轻松地定位故障并提供修复方案。
组态软件简介及应用领域
组态软件简介及应用领域组态软件是一种用于实时监控和控制工业过程的计算机应用软件。
它通过以直观的方式显示过程变量、设备状态和报警信息，帮助操作员有效管理工业生产过程。
本文将介绍组态软件的基本概念、特点以及在不同应用领域中的实际应用情况。
一、组态软件概述组态软件是一种基于计算机技术和图形界面的工业自动化软件工具。
它通过将各种过程图、仪表和报警信息等元素以可视化的形式呈现给操作员，使得复杂的工业过程变得直观易懂。
利用组态软件，操作员可以实时监控工艺过程，控制设备状态，同时也可以对数据进行记录、分析和报表生成。
二、组态软件的特点1. 图形化界面：组态软件采用直观的图形化界面，通过图表、仪表、动画等手段展现监控对象的状态和变化情况，使操作员更容易理解和掌握过程信息。
2. 实时性：组态软件可以实时采集、处理和显示过程数据，保持与被监控对象的实时同步，确保操作员能够及时掌握过程的变化。
3. 灵活性：组态软件具有强大的自定义功能，操作员可以根据实际需求自定义界面布局、元素样式、报警处理等，使其更符合实际应用要求。
4. 可扩展性：组态软件支持多种通信协议和接口，可以与各种不同类型的设备和系统进行连接，实现多种数据的采集和控制。
5. 数据分析功能：组态软件提供数据记录、报表生成、趋势分析等功能，帮助用户对过程参数进行分析和优化，提高生产效率和产品质量。
三、组态软件的应用领域1. 工业自动化：组态软件在工业自动化领域的应用十分广泛。
它可以作为监控系统的前端界面，实时显示生产过程的状态和参数，同时可进行远程控制和调整。
此外，组态软件还可以与PLC、DCS等控制设备进行通信，实现对生产过程的集中控制和管理。
2. 智能楼宇：随着智能建筑技术的发展，组态软件被广泛应用于楼宇控制系统中。
它可以实时监控和控制楼宇内的各种设备，如空调、照明等，提高能源利用效率，降低运营成本。
3. 交通运输：组态软件在交通运输系统中的应用主要体现在交通信号灯控制、道路监控和车辆调度等方面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Order：报警的级别号，从0-99，级别越低，报警级 别越高。
属性窗口
示例演示
Created by zcl copy right 2009
10
CIMPLICITY 功能—Database logger
CIMPLICITY 技术培训
Workbentch 中，双击database logger 进入数据库登 录组态窗口，如左图； New Table 操作可创建新数据表； 在数据表的属性窗口中可以对数据库的连接、存储 周期、维护等属性进行配置。 在新建的表格中加入点名，这些点将被登录至数据 库中。
Created by zcl
copy right 2009
14
CIMPLICITY 功能—Webview发布
CIMPLICITY 技术培训
在Workbench中打开工程属性窗口，在option选项中 选中webview组件，在Workbench中可以看到webview 的操作项； 双击WebView，即进入WebView组态界面,如左图；
Created by zcl
copy right 2009
15
CIMPLICITY 功能—Thinview发布
CIMPLICITY 技术培训
在Workbench中打开工程属性窗口，在option选项中选中Thinview 组件，在Workbench中可以看到thinview的操作项； 双击thinView，即进入ThinView组态界面，配置类似WebView； 常见用户－维护、运输、质量、数据输入… 用户移动性:个人电脑、掌上电脑PDA/PPC (智能手机 ) 快速获取重要信息 连接任意CIMPLICITY HMI 系统 减少管理成本 无需创建新屏幕
12
CIMPLICITY 功能—Server和Viewer
CIMPLICITY 技术培训
Viewer需要安装客户版软件； Server需要安装服务 器和客户版软件，两台计算机的用户名和密码要保持一 致，且工程名也要保持一致； Server的工程属性中设置广播方式（如果不再同一 网段需要配置组播方式）； 在Server和Viewer上都必须安装TCP/IP、NetBEUI 网络协议; Cimplicity Option属性中要设置接受连接accept connection 。
Created by zcl copy right 2009
2
CIMPLICITY软件架构
CIMPLICITY 技术培训
备注 ：(各部分对应软件) 寻呼机：pager ; 移动：thinview ; 远程：webview; 服务器：cimplicity server ; 查看器： cimplicity viewer
Created by zcl copy right 2009
5
CIMPLICITY 功能--Workbench
CIMPLICITY 技术培训
按Start - Program -CIMPLICITY - HMI -Workbentch 操作，即打开了Workbentch； Workbench是统一的集成的开发环境，包含了工程 所有组态内容，便于获取各种开发工具：Cimedit/View 、point、device、alarm viewer、trend、database logger、 Basic control engine、webview等； 新建和打开工程； 添加和取消组件； 选用工程需要的通讯协议； 配置冗余功能； 配置工程广播或组播方式； 启动、停止工程； 更新工程（除画面以外的修改，都需要更新工程才能 生效）； 可以利用工程向导来逐步建立新工程；
CIMPLICITY 技术培训
Workbentch 中，双击Event editor 进入工程事件组态 窗口，如左图； New Event 操作可创建新的事件； Workbentch 中，双击Scripts 进入工程脚本组态窗口 ，如左图 。
示例演示
Created by zcl copy right 2009
在WebView组态界面中，选择“Use builtin Web server”，则在服务器上不需其他Web Server软件点击 Create Web Page 按钮，进入设置第一幅主页的环境( 即：客户机打开IE后，所看到的第一幅监控画面)可选 择任何一幅监控画面(cim文件)作主页;
在客户机上，打开IE，输入URL地址--http://ServerName(或IP地址)，即可看到监控画面。
Created by zcl
copy right 2009
13
CIMPLICITY 功能—Redundancy冗余
CIMPLICITY 技术培训
在Workbench中打开工程属性窗口，在option选项中 选中server redundancy组件，应用后属性窗口中就会 增加一项Redundancy的配置页； Redundancy的配置页中需要配置连接备机的一些属 性：备机的计算机名、主机映射备机工程目录的驱动器 名（备机工程目录需要共享，且权限全部放开）； 配置主备冗余的计算机用户和密码要保持一致，防 火墙禁止启动，具有完全的访问控制权限; 配置冗余后的备机工程不能打开编辑，只能在主机 上配置工程，但画面都可以修改； 配置冗余后的工程必须注册后才能运行，或者重新安 装Cimplicity（4天试运行）； 冗余功能只能在广播方式下配置，组播方式不起作 用。 配置冗余的工程，其过程(即实时)数据会保持同步、 数据时标保持同步，命令都有主机负责向下执行。
示例演示
Created by zcl copy right 2009
6
CIMPLICITY 功能—User和Point
CIMPLICITY 技术培训
Workbentch 中，展开Security可以对用户user、角色 role和资源resource进行安全配置 ； 用户(User)：使用监控计算机的操作员，每个用户有 自己的User ID、用户名及登录密码； 角色(Role)：一组使用监控计算机的操作员，这一组 人具有相同的操作权限； 资源(Resource)：监控的对象，它可以是一条生产线 、也可以是一台泵，并指派给某个或些具有一定特权的 用户； 端口(Port)：计算机用来与PLC 通讯的通讯端口，可 以是串行口，也可以是以太网卡、DDE通讯； 设备(Device)：与监控计算机通讯相连的PLC或智能 模块等，这些设备挂在计算机的通讯端口下； 点(Point)：监控计算机从PLC或智能模块等中读取的 变量、或者是虚拟变量（不对应于PLC或智能模块等中 的某个变量），并隶属于某个资源； 示例演示
Created by zcl copy right 2009ቤተ መጻሕፍቲ ባይዱ
7
CIMPLICITY 功能—CimEdit/View
CIMPLICITY 技术培训
属性窗口
Workbentch 中，点击Screens，再按右键，选New 即可创建新的画面(Screen) ，并进入CimEdit画面组态 环境； 作图环境如左，利用作图工具，可创建按钮、文本 、矩形、椭圆等对象； 双击画面上的某个对象，可得到该对象的属性设置 窗口，如左； 在属性窗口中可以设置对象的静止(动态)颜色、可见 性、尺寸变化、旋转、移动、点的连接、事件、脚本等 属性； 为了增加画面美观度，可以通过拷贝、粘贴的方式 引用外部图片，也可以引用本身自带的图库中图片。 可以用OLE工具在画面上插入外部ActiveX高级控件 ，以增强组态软件本身未有的功能，比如：播放GIF动 画、透明图片、播放视频文件等； 可以通过test screen测试按钮，快速进入CimView画 面运行环境，测试当前画面效果。 示例演示
历史趋势图：曲线上的数值来自于硬盘上的数据库 记录。
属性窗口
示例演示
Created by zcl copy right 2009
9
CIMPLICITY 功能—Alarm报警画面
CIMPLICITY 技术培训
CimEdit 中，选择报警工具，将报警窗口插在画面上 ，双击报警窗口，得到属性窗口，如左图； Alarm Class报警级别：每个具体的报警隶属于某个 级别， 同一级别的报警具有相同的颜色和报警声音；
Created by zcl copy right 2009
3
CIMPLICITY软件架构(续)
CIMPLICITY 技术培训
Created by zcl
copy right 2009
4
CIMPLICITY软件基本功能
CIMPLICITY 技术培训
CIMPLICITY 的 Workbench 角色(Role) - 用户(User) - 资源(Resource) 通讯口(Port) - 设备(Device) - 点(Point) CimEdit作图与组态 Trend趋势图 Alarm Viewer报警组态 Database logger数据登录 Basic control engine: Basic控制引擎 Server与Viewer的通讯 Cimplicity冗余功能 WebView网页发布 ThinView ：Windows CE移动客户 Action Calendar：操作日历（基于事件进度的日历） SPC：spc文档列表 Recipes:配方 Pager：事件通知或寻呼 System Sentry：性能管理 CIMPLICITY 的开机启动设置
Created by zcl
copy right 2009
8
CIMPLICITY 功能—Trend趋势图
CIMPLICITY 技术培训
CimEdit 中，选择趋势图工具，用鼠标调整趋势图大 小，双击趋势图，得到属性窗口，如左图； 实时趋势图：曲线上的数值来自于当前点值或内存 中的点缓存区；
Dabase logger是通过数据源ODBC和数据库如SQL server、oracle、access或sysbase等建立连接。
