市政水处理行业电气节能设计实例研究

合集下载

污水处理厂电气设计和节能措施研究

污水处理厂电气设计和节能措施研究【摘要】本文主要探讨了污水处理厂电气设计和节能措施研究。

在分析了研究背景、研究目的和研究意义。

在讨论了污水处理厂电气设计原则、电气设备的选型和布局、节能措施的技术路径、节能措施的经济效益分析以及电气设计中的安全考虑。

最后在强调了节能措施在污水处理厂电气设计中的重要性，展望了未来研究方向并总结了本文内容。

通过本文的研究，可以为污水处理厂的电气设计提供重要的参考和指导，促进节能减排，提高设备运行效率，保障运行安全。

【关键词】污水处理厂、电气设计、节能措施、选型、布局、技术路径、经济效益、安全考虑、重要性、研究方向、总结。

1. 引言1.1 研究背景污水处理厂是城市环境保护的重要设施，其电气设计和节能措施对于保障设施稳定运行、节约能源、减少运行成本具有重要意义。

随着城市化进程加快和工业化程度提高，污水处理厂的建设和运行成为一个亟待解决的环境问题。

在这种情况下，对污水处理厂电气设计和节能措施进行研究具有重要意义。

在目前的研究中，虽然关于污水处理厂电气设计和节能的文章不少，但是还存在一些问题。

有些研究侧重于描述单一的电气设备选型和布局，缺乏系统性的研究。

有些研究忽略了节能措施在电气设计中的重要性，导致了电能浪费和运行成本的增加。

本研究旨在通过对污水处理厂电气设计和节能措施进行全面研究，探讨其原则、技术路径和经济效益，以提高污水处理厂的运行效率和节能减排。

通过本研究的开展，将为污水处理厂的电气设计和节能领域提供新的思路和方法，对于推动城市环境保护和可持续发展具有重要的实践意义。

1.2 研究目的研究目的部分主要旨在探讨污水处理厂电气设计和节能措施之间的关系，通过分析和研究，找出如何在确保设备正常运行的前提下，最大限度地减少能源消耗和环境排放。

具体目的包括：探讨污水处理厂电气设计原则，明确设计中应考虑的关键因素和技术要求；研究电气设备选型和布局对节能效果的影响，寻找最佳的设备配置方案；深入探讨节能措施的技术路径，包括改进工艺流程、采用高效设备和系统优化等方面的方法；进一步，对节能措施的经济效益进行分析，评估投资回报率和成本效益；探讨电气设计中的安全考虑，确保节能措施不影响设备运行的稳定性和安全性。

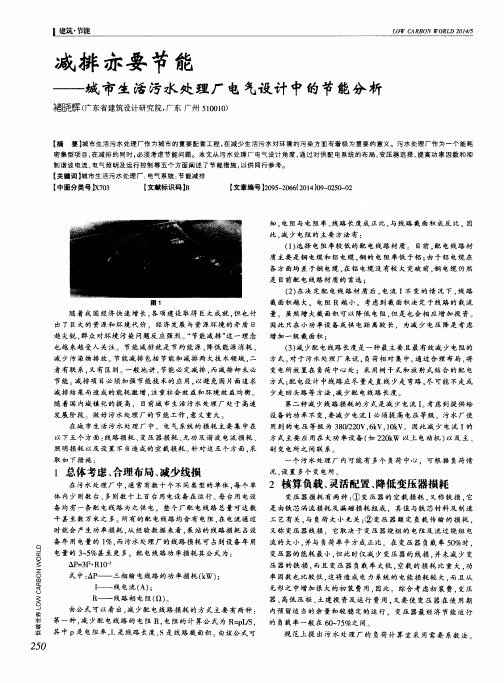

减排亦要节能——城市生活污水处理厂电气设计中的节能分析

取如下措施：
个污水处理厂内可能有多个负荷中心．可根据负荷情
１总体考虑、合理布局、减少线损
在污水处理厂中，通常有数十个不同类型的单体。每个单
体内少则数台、多则数十上百台用电设备在运行每台用电设
知，电阻与电阻率、线路长度成正比，与线路方法有：
（１）选择电阻率较低的配电线路材质。目前，配电线路材质主要是铜电缆和铝电缆。铜的电阻率低于铝：由于铝电缆在
况．设置多个变电所
２核算负载、灵活配置、降低变压器损耗
变压器损耗有两种： ① 变压器的空载损耗．又称铁损，它
备均有一条配电线路为之供电．整个厂配电线路总量可达数是由铁芯涡流损耗及漏磁损耗组成．其值与铁芯材料及制造千甚至数万米之多。所有的配电线路均含有电阻，在电流通过工艺有关，与负荷大小无关； ② 变压器额定负载传输的损耗，时就会产生功率损耗．从经验数据来看，泵站的线路损耗占设又称变压器线损．它取决于变压器绕组的电阻及流过绕组电
第二种减少线路损耗的方式是减少电流Ｉ。考虑到提供给设备的功率不变，要减少电流Ｉ必须提高电压等级。污水厂使用到的电压等级为３８ｏ／２２０Ｖ，６ｋＶ，１０ｋＶ。因此减少电流Ｉ的方式主要应用在大功率设备（如２２０ｋＷ以上电动机）以及主、

污水处理厂电气设计和节能措施分析

污水处理厂电气设计和节能措施分析发布时间：2023-02-15T05:28:01.878Z 来源：《城镇建设》2022年第19期作者：张倩[导读] 在污水处理厂运行期间需要消耗大量的电能，张倩光大水务科技发展(南京)有限公司摘要：在污水处理厂运行期间需要消耗大量的电能，为确保污水处理厂能够实现高效运行目标，需要在电气设计过程中引入节能设计理念，增加节能电气设施，从根本上提升电力资源利用率。

本文就针对此，以具体污水处理厂工程为例，阐述污水处理厂内供配电系统技能设计、照明系统节能设计要点，提出污水处理厂电气设计节能措施，以供参考。

关键词：污水处理厂；电气设计；节能措施前言：现阶段我国环境保护政策更加细致，城市中污水处理厂建设规模不断扩大，污水处理厂内部电气设备增多，实际运行期间需要消耗更多的电气资源。

为确保污水处理厂能够在推动地区可持续发展过程中发挥出重要作用，还需要在电气设计环节引入技能设计理念，优化电气设计方案内容，确保电气设备始终处于稳定可靠运行状态。

1、工程概况本文以某污水处理厂为例，该污水处理厂的服务范围为某医药化工有限公司年产320吨依非韦伦中间体E2及76吨E6技改项目生产过程中产生的工艺废水，同时产生地面及反应釜不定期清洗废水、冷却废水和蒸汽冷凝废水。

本项目水量共4000m3/d，主体污水处理工艺采用“综合调节池+高效沉淀池+预酸化池+厌氧配水池+UASB池+生化池+MBR+出水池”。

污水处理厂低压负荷装机容量为2238.27kW，计算容量为1160.61kW，单机设备的最大容量为221.2kW。

高压负荷装机容量为2600kW，计算容量为2099.5kW。

根据处理厂的用电性质，工艺主要生产设备负荷为二级负荷，场内检修、照明、废气RTO、脱盐、氯化钠定向脱盐、生物除臭等负荷为三级负荷。

厂区20KV高压配电室已建成，位于厂区动力车间1，距离本工程配电室约400米，设计由现有高压配电室备用出线柜引3路20KV线路至本工程高压配电室，其中2路为本工程0.4KV低压负荷（二级）供电，另外1路为本工程10KV高压负荷（三级）供电。

探讨污水处理厂电气节能措施

探讨污水处理厂电气节能措施污水处理厂是城市污水处理系统的重要组成部分。

为了保护环境，节约能源，提高污水处理效率，需要采取一系列的电气节能措施。

本文将从以下几个方面探讨污水处理厂的电气节能措施。

一、节能灯具的应用在污水处理厂的室内和室外照明中，大量使用传统的白炽灯和荧光灯，功耗较高。

而LED灯具具有耗电低、寿命长、节能环保等特点，因此可以替代传统的照明设备，降低能耗。

LED灯具还具有调光、远程控制等功能，可以根据需要灵活调节光线亮度，实现智能化节能。

二、优化设备运行污水处理厂中的机械设备是重要的能源消耗设备。

为了降低能耗，需要优化设备的运行方法。

可以通过监控系统来实时监测设备的运行状态，合理调节设备的运行参数，比如风机的转速、泵的流量等，最大限度地降低能耗。

还可以根据污水处理厂的负荷情况，合理安排设备的开关机时间，避免设备的空转和长时间运行。

三、利用余热在污水处理过程中，会产生大量的热能，包括污水的温度升高、设备运行时的热量等。

传统上，这些余热通常没有得到有效利用，造成了能源浪费。

通过安装余热回收系统，可以将这些余热转化为热水或蒸汽等形式，用于供暖、生活热水或其他工艺用途，实现节能效果。

四、运用变频技术污水处理厂中的很多设备都是通过电机驱动的，传统来讲这些设备的电机运行时常常保持固定的转速，无法根据设备的实际需求来灵活调整运行速度。

而通过安装变频器，可以实现电机的调速功能，使设备的运行速度与实际需要相匹配，避免因为设备运行速度过高造成能源浪费。

五、用电监测和管理通过安装用电监控设备和用电管理系统，可以实时监测污水处理厂的电能消耗情况，并进行数据分析和管理。

通过对用电设备的能耗分析，及时发现和诊断能源消耗的问题，采取相应的调整措施。

还可以对用电设备进行计量和节能评估，设定合理的用电指标，激励员工和管理层的节能意识。

污水处理厂的电气节能措施是保护环境、提高能源利用效率和降低成本的重要手段。

通过应用节能灯具、优化设备运行、利用余热、采用变频技术和进行用电监测和管理等措施，可以有效地降低污水处理厂的能耗，实现可持续发展。

污水处理设备的节能与减排案例分析

污水处理设备的节能与减排案例分析在当今环境保护日益重要的背景下，污水处理设备的节能与减排成为了一项重要任务。

为了满足环境保护的要求，许多公司和机构采用了各种技术和方法来减少能源消耗和污染物排放。

本文将通过分析几个案例来探讨污水处理设备的节能与减排策略。

案例一：利用生物能源的污水处理工厂某污水处理工厂面临着废弃物的处理和能源供应的问题。

为了解决这一难题，工厂引入了生物能源技术。

他们利用厌氧发酵过程产生的沼气作为工厂的能源供应，同时还将废弃物转化为有机肥料。

这种生物能源技术不仅能够满足工厂的能源需求，还减少了废物的排放，实现了节能与减排的目标。

案例二：利用高效过滤技术的污水处理设备某市政污水处理厂引进了高效过滤技术作为预处理工艺，用于去除水中的悬浮颗粒物和有机物。

传统的污水处理设备通常采用沉淀池或化学沉淀来处理悬浮颗粒物，但这种方法耗能高且排放污泥量大。

通过使用高效过滤技术，污水处理厂不仅能够减少能源消耗，还能够有效减少污泥产量，从而降低了环境污染。

案例三：利用再生能源的污水处理厂某工业园区的污水处理厂面临着大量能源消耗和高额排放费用的问题。

为了降低成本和减少排放，该厂引入了再生能源技术。

他们在处理过程中利用太阳能和风能来提供电力，将能源成本降至最低。

此外，他们还利用光热发电技术将剩余的热能转化为电能供应给周边社区。

通过这些措施，该污水处理厂实现了显著的节能和减排效果。

综上所述，污水处理设备的节能与减排是可行且重要的。

通过引入生物能源技术、高效过滤技术和再生能源技术等手段，污水处理厂能够降低能源消耗、减少污染物排放，并实现环境保护和可持续发展的目标。

未来，我们应该进一步推动技术创新，提高污水处理设备的节能与减排效果，为建设清洁、美丽的环境作出更大的贡献。

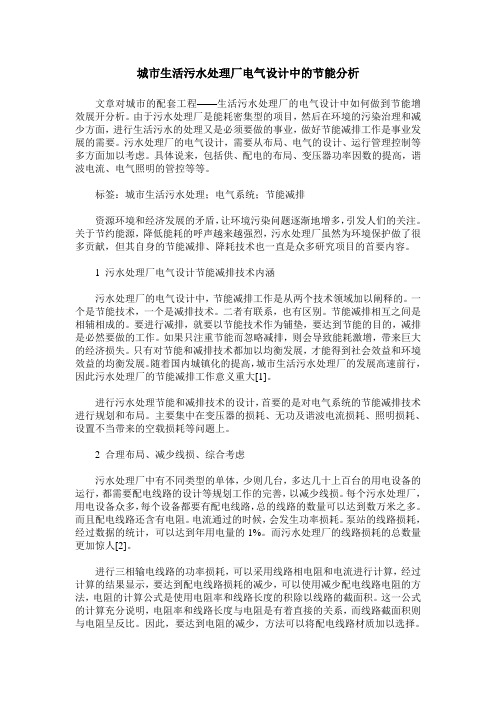

城市生活污水处理厂电气设计中的节能分析

城市生活污水处理厂电气设计中的节能分析文章对城市的配套工程——生活污水处理厂的电气设计中如何做到节能增效展开分析。

由于污水处理厂是能耗密集型的项目，然后在环境的污染治理和减少方面，进行生活污水的处理又是必须要做的事业，做好节能减排工作是事业发展的需要。

污水处理厂的电气设计，需要从布局、电气的设计、运行管理控制等多方面加以考虑。

具体说来，包括供、配电的布局、变压器功率因数的提高，谐波电流、电气照明的管控等等。

标签：城市生活污水处理；电气系统；节能减排资源环境和经济发展的矛盾，让环境污染问题逐渐地增多，引发人们的关注。

关于节约能源，降低能耗的呼声越来越强烈，污水处理厂虽然为环境保护做了很多贡献，但其自身的节能减排、降耗技术也一直是众多研究项目的首要内容。

1 污水处理厂电气设计节能减排技术内涵污水处理厂的电气设计中，节能减排工作是从两个技术领域加以阐释的。

一个是节能技术，一个是减排技术。

二者有联系，也有区别。

节能减排相互之间是相辅相成的。

要进行减排，就要以节能技术作为铺垫，要达到节能的目的，减排是必然要做的工作。

如果只注重节能而忽略减排，则会导致能耗激增，带来巨大的经济损失。

只有对节能和减排技术都加以均衡发展，才能得到社会效益和环境效益的均衡发展。

随着国内城镇化的提高，城市生活污水处理厂的发展高速前行，因此污水处理厂的节能减排工作意义重大[1]。

进行污水处理节能和减排技术的设计，首要的是对电气系统的节能减排技术进行规划和布局。

主要集中在变压器的损耗、无功及谐波电流损耗、照明损耗、设置不当带来的空载损耗等问题上。

2 合理布局、减少线损、综合考虑污水处理厂中有不同类型的单体，少则几台，多达几十上百台的用电设备的运行，都需要配电线路的设计等规划工作的完善，以减少线损。

每个污水处理厂，用电设备众多，每个设备都要有配电线路，总的线路的数量可以达到数万米之多。

而且配电线路还含有电阻。

电流通过的时候，会发生功率损耗。

电气工程在水处理中的节能减排应用

电气工程在水处理中的节能减排应用随着水资源的日益减少和环境保护意识的提高，水处理领域对于节能减排的需求越来越迫切。

而电气工程作为一门应用电学和电子学的学科，可以在水处理中发挥重要的作用，实现节能减排目标。

本文将重点探讨电气工程在水处理中的应用，并介绍相应的技术和方法。

1. 自动化控制系统自动化控制系统在水处理中起着至关重要的作用。

通过采用先进的电气工程技术，如传感器、执行器等设备，可以实现对水处理过程的自动控制和调节。

自动化控制系统可以根据水处理流程的实际需求，精确地控制水泵、阀门、搅拌器等设备的运行状态，最大程度地降低能耗，提高处理效率。

2. 变频调速技术水处理过程中，常常需要对水泵、风机等设备进行调速。

传统的调速方法，如机械调速、调速阀门等，效率低下且能耗较高。

而采用电气工程中的变频调速技术，则可以根据实际需求调整设备的运行转速，实现能源的合理利用。

变频调速技术可以根据水处理流程的不同需求，灵活控制设备的转速，降低能耗，提高系统效率。

3. 低压电器设备升级传统的水处理设备通常使用较老旧的低压电器设备，如起动器、断路器等。

这些设备存在能耗较高、效率较低的问题。

通过对低压电器设备的升级，采用新型的高效低压设备，可以有效降低能耗。

同时，还可以配备智能监控系统，实时检测设备的运行状态，及时发现并处理故障，提高系统的安全性和稳定性。

4. 利用光电技术在水处理中，一项重要的任务是消除水中的有害物质和微生物。

传统的处理方法通常使用化学药剂或高温消毒，效果不仅有限，而且存在环境污染的问题。

而光电技术则提供了一种绿色环保的解决方案。

通过使用特定波长的紫外线或激光等光电设备，可以高效消毒杀菌，达到净化水质的目的。

光电技术具有能耗低、处理效果好、无需添加化学药剂等优点，被广泛应用于水处理中。

5. 监测与优化系统为了实现水处理过程的节能减排，必须对系统的运行情况进行监测和优化。

电气工程技术可以提供先进的监测设备和算法，实时监测并分析水处理过程中的各项指标，如水质、流量、压力等。

探讨污水处理厂电气节能措施

探讨污水处理厂电气节能措施污水处理厂是承担着将废水进行处理并排放到环境中的重要设施之一。

由于污水处理过程中需要大量的电力消耗，因此如何采取电气节能措施成为了污水处理厂必须面对的重要问题之一。

下面将就污水处理厂的电气节能措施进行探讨。

污水处理厂可以通过对设备进行节能改造来降低能耗。

在曝气系统中，可以使用高效节能的曝气器件来代替传统的曝气装置，如鼓风机等。

高效节能的曝气器件在提供相同的曝气效果的能够降低能耗，从而达到节能的目的。

污水处理厂还可以利用余热进行能量的回收利用。

在污水处理过程中，废水中含有大量的热能，在进行处理的过程中，会产生大量的余热。

可以利用余热进行建筑供暖、预热水源等方面，从而减少能源的消耗，提高能源利用效率。

污水处理厂还可以采用智能化控制系统来进行管理和控制。

通过对设备的智能化控制，可以实时监测和调整设备的运行状态和能耗情况，从而实现对能耗的精细化管理和控制。

智能化控制还可以通过优化运行策略，减少能耗。

在低负荷时段减少设备的运行频率，避免能耗的浪费。

污水处理厂还可以考虑利用太阳能、风能等可再生能源来进行供电。

采用可再生能源不仅可以降低能源成本，还可以减少对传统能源的依赖，从而降低环境污染。

污水处理厂还可以通过定期维护和设备管理来保证设备的正常运行和能效。

定期进行设备的检测和维护，及时发现和解决设备存在的问题和隐患，保证设备的高效运行。

做好设备管理工作，及时更新设备，采用新一代的高效设备，进一步提高能效水平。

污水处理厂电气节能措施是非常重要的，它不仅可以降低能源成本，减少环境污染，还可以节约资源，提高污水处理厂的经济效益和环保效益。

希望未来污水处理厂能够更加注重电气节能措施的实施，为建设节能环保型社会贡献自己的力量。

电气工程在水处理系统中的节能效果

电气工程在水处理系统中的节能效果在当今社会资源紧缺的情况下，节能已经成为各行业追求的目标。

而电气工程作为一种关键技术，不仅可以提供稳定可靠的电力供应，还在水处理系统中发挥着重要的节能效果。

本文将探讨电气工程在水处理系统中的节能效果，并将重点放在电气设备的优化和智能化管理方面。

1. 电气设备的优化首先，在水处理系统中，电气设备的选择和优化可以显著提高能源利用效率。

例如，替代传统的不高效的电动机为高效的变频电动机可以降低能源消耗。

通过对电动机的转速精确控制，变频电动机能够根据实际负载情况进行调节，避免能量的浪费。

此外，引入先进的开关电源技术，如功率因数校正装置，可进一步提高电能的利用率，减少能源浪费。

另外，采用智能化的电气设备和控制系统也能够显著提高水处理系统的能源效率。

例如，通过安装感应照明系统，仪表和设备只在需要时才会启动，避免能源在闲置状态下的浪费。

智能化的传感器和自动控制系统也可以实现实时监测和调节水处理设备的运行状态，进一步提高能源利用效率。

2. 智能化管理除了电气设备的优化，智能化管理也是实现水处理系统节能的重要手段。

通过引入电气工程中的先进技术和系统集成，可以实现对水处理系统的全面监测和控制，最大限度地节约能源和资源。

首先，智能化监测系统可以实时监测和分析水处理过程中的各种参数，如水质、流量、温度等。

通过对这些参数的分析和预测，系统可以自动调整设备的运行参数，以实现最佳的能源利用效果。

例如，根据进水水质的变化，智能化控制系统可以自动调整化学药剂的投加量，减少不必要的能源浪费。

其次，在水处理系统的自动化和远程监控方面也离不开电气工程的应用。

通过远程监控系统，操作人员可以随时随地监测和控制水处理设备的运行状态，及时发现问题并进行处理。

这种灵活的监控方式不仅提高了系统运行的可靠性，还避免了人工巡检所带来的时间和能源浪费。

3. 节能效果的实例最后，我们来看一个实际案例，展示电气工程在水处理系统中的节能效果。

关于再生水处理工程中的电气节能计算方法及案例介绍

关于再生水处理工程中的电气节能计算方法及案例介绍目前在工程设计可研阶段，所有项目都要求有节能篇。

北京要求能耗超过2000 标煤的项目做节能专篇，部分省份要求能耗超过1000标煤的项目就要做节能专篇。

因现阶段国家及地方无明确的能耗标准计算方法，从现已完成的几个再生水项目节能计算来看，计算方法不同，结果差异较大。

本文通过对几种计算方法比较及实际工程案例介绍，探讨适合再生水项目电气节能计算方法。

1 电气节能计算方法介绍再生水处理工程中主要采用电气节能计算方法有需要系数法和利用系数法。

1. 1 需要系数法需要系数法是主要的负荷计算方法之一。

用设备功率乘以需要系数，直接求出计算负荷有功功率，再以计算负荷有功功率为基础计算年耗电量( Pjs = Kx* Pe，需要系数Kx 据《工业与民用配电设计手册》表1- 1 ～4 并结合设备运行工况确定) 。

这种方法方便简洁，应用广泛，尤其适用于变配电所及长期运行且负荷平稳的用电设备及生产车间负荷计算。

但不适用于用电设备台数少，各车间容量差距悬殊且工作制度不同时的电气负荷计算。

1. 2 利用系数法利用系数法也是一种主要负荷计算方法。

用利用系数法确定计算负荷时不论计算范围大小，都须求出该计算范围内用电设备有效台数及最大系数，然后算结果。

用电设备组在最大负荷班内平均负荷Pav= Kl* Pe，利用系数Kl 据《工业与民用配电设计手册》表1 - 7 并结合设备运行工况确定。

采用利用系数法求出最大负荷班内平均负荷乘以各设备年运行时间计算得出年耗电量。

利用系数法适用于工业企业电力负荷计算及年耗电量计算，但计算过程稍繁。

1. 3 需要系数法与利用系数法比较再生水厂工程主要用电设备需要系数与利用系数对比可看出同一设备需要系数与利用系数差别很大，需要系数普遍大于利用系数。

对比我院编制的多个再生水厂工程节能专篇计算年耗电量与现场运行实际年耗电量。

我们发现主要用电设备直接采用需要系数法( 设备容量x 需要系数x 年小时工作数) 计算年耗电量比现场运行实际年耗电量普遍高出20%至30%; 主要用电设备直接采用利用系数法( 设备容量x 利用系数x 年小时工作数) 计算年耗电量比现场运行实际年耗电量普遍低15%左右。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

６）合理提高供配电系统的功率因数。
１．２合理设计电机启动、运行方式
根据使用实际要求分区控制灯光或适当采用声光控
制开关，并合理配置照明控制点。
２北京市第十水厂电气节能设计实例
２．１工程概述
能理念已经迫在眉睫。
方案，降低线路能源损耗。主要包括以下内容：
１．１合理的供配电系统设计原则
１）遵循简单稳定原则，同一电压等级供电系统
的变配电级数不宜多于２级。
本文依据有关工业电气节能设计方法，以北京市
２）选择适宜的供电电压。一般场合下，电压越
第十水厂工程电气设计为例，从合理设计供配电系
统、照明系统、水泵电机的启动及运行方式等方面人手，对市政设施的节能设计要点进行了论述。１电气节能设计方法电气工程节能设计是工业电气节能的重要组成部分，在设计过程中，应进行详细的方案比选，从稳定
清
洁
生
产
与
节
能
减
排
１７１
ＣｌｅａｎｅｒＰｒｏｄｕｃｔｉｏｎ．Ｅｎｅｒｇｙ — Ｓａｖｉｎｇ＆ＥｍｉｓｓｉｏｎＲｅｄｕｃｔｉｏｎ
市政水处理行业电气节能设计实例研究
史晓北
（北京市市政工程设计研究总院有限公司，北京１０００８２）
收稿日期：２０１５—１２—２０
高，相应的损耗越小。３）变配电室应靠近负荷中心。合理布局供电网络，尽量将供电半径控制在２００ｍ以内，减少线路电
压损失和电缆发热带来的电能损耗。４）合理选择变压器的容量、台数，其接线应能适
ｉｎｔｒｏｄｕｃｅｄ，ｂａｓｅｄｏｎｔｈｅｃａｓｅｏｆｔｈｅＮｏ．１０ＳｅｗａｇｅＴｒｅａｔｍｅｎｔＰｌａｎｔｏｆＢｅｉｊｉｎｇ．Ｃｏｍｐｌｅｔｅａｎｄｐｒｏｐｅｒｄｅｓｉｇｎｏｆｔｈｅｐｏｗｅｒ
ｔｈｅｌｏｗｄｕｔｙｅｆｆｉｃｉｅｎｃｙａｎｄｐｏｗｅｒｆａｃｔｏｒｏｆｔｈｅｍｏｔｏｒｃａｎｒｅｄｕｃｅｔｈｅｅｎｅｒｇｙｃｏｎｓｕｍｐｔｉｏｎａｓｗｅｌ１．Ｆｉｎａｌｌｙ，ｔｈｅｄｅｓｉｇｎｅｒｓｓｈｏｕｌｄｓｅｌｅｃｔａｐｒｏｐｅｒｉｌｌｕｍｉｎａｔｉｏｎｐｏｗｅｒｄｅｎｓｉｔｙａｎｄｔｈｅｌｉｇｈｔｎｅｓｓｆｏｒｄｉｆｆｅｒｅｎｔｒｅｇｉｏｎｓｉｎｔｈｅｐｌａｎｔ，ｃｈｏｏｓｅｔｈｅｅｃｏｌｉｇｈｔｓｏｕｒｃｅ，ａｎｄｍａｋｅｇｏｏｄｕｓｅｏｆｔｈｅｓｏｌａｒｅｎｅｒｇｙ，ｉｎｏｒｄｅｒｔｏｒｅｄｕｃｅｔｈｅｅｎｅｒｇｙｃｏｓｔａｓｗｅｌｌａｓｍｅｅｔｔｈｅｉｌｌｕｍｉｎａｔｉｏｎｎｅｅｄｏｆｔｈｅｆａｃｉｌｉｔｉｅｓａｎｄｔｈｅｗｏｒｋｉｎｇｓｔｕｆ．Ｔｈｕｓ，ｔｈｅｃｏｎｃｅｐｔｏｆｅｎｅｒｇｙｃｏｎｓｅｒｖａｔｉｏｎｄｅｓｉｇｎｃａｎｂｅｒｅａｌｉｚｅｄｔｏｔｈｅｉｎａｆｌｔｉｐｏｆｔｈｅｗｈｏｌｅｓｙｓｔｅｍ．Ｋｅｙｗｏｒｄｓ：ｅｌｅｃｔｒｏｅｎｅｒｇｙｃｏｎｓｅｒｖａｔｉｏｎ；ｗａｔｅｒｐｌａｎｔ；ｅｌｅｃｔｒｉｃｓｕｐｐｌｙａｎｄｄｉｓｔｒｉｂｕｔｉｏｎ；ｅｌｅｃｔｒｉｃｍｏｔｏｒ；ｓｔａｒｔ — ｕｐａｎｄｒｕｎｎｉｎｇ；ｉｌｌｕｍｉｎａｔｉ０ｎ
ＳＴＵＤＹＯＮＥＮＥＲＧＹ．ＳＡＶＩＮＧＤＥＳＩＧＮＦｏＲＴＨＥＭＵＮＩＣＩＰＡＬＳＥＷＡＧＥＴＲＥＡＴＭＥＮＴＰＬＡＮＴＳ
ＳＨＩＸｉａｏ＿ｂｅｉ
（ＢｅｉｊｉｎｇＧｅｎｅｒａｌＭｕｎｉｃｉｐａｌＥｎｇｉｎｅｅｒｉｎｇＤｅｓｉｇｎａｎｄＲｅｓｅａｒｃｈＩｎｓｔｉｔｕｔｅＣｏ．，Ｌｔｄ，Ｂｅｉｊｉｎｇ１０００８２，Ｃｈｉｎａ）
视觉环境和照明效果的前提下，最大限度地降低照明系统的电能消耗，使电气节能的概念落实到系统的最末端。
关键词：电气节能；水厂工程；供配电系统；电机；启动运行；照明系统
ＤＯＩ：１０．１３２０５／ｉ．ｈｉｇｃ．２０１６０７０３５
我国不仅是人口大国，也是能源消耗大国，中国
性、平衡性及节能等方面统筹考虑，通过适宜的运行
பைடு நூலகம்
经济的飞速发展是建立在能源巨量消耗的基础上的。
随着我国经济的高速发展和市政配套基础设施的加速建设，电力需求迅猛增长。在电气系统设计推广节
图１北京市第十水厂工艺流程
艺流程见图１。
波动符合要求。
１．３合理设计照明系统
充分合理地利用自然光，使之与室内人工照明有机
结合。利用最少的能源保证照度水平有以下几种方式：
１）合理选择照明节能型光源。
２）合理选择照明灯具的配光曲线以提高照明利用系数。高大的构筑物应选用宽配光照明器，高而窄的构筑物应选用窄配光照明器。
应负荷变化时，按经济运行的原则灵活投切变压器以
减少损耗。
环
１７２
境
工
程
ＥｎｖｉｒｏｎｍｅｎｔａｌＥｎｇｉｎｅｅｒｉｎｇ
５）选择适合目标项目的电缆、导线性能指标。
３）优先选用能耗低、性能优的光源用电附件，并
ｓｕｐｐｌｙａｎｄｄｉｓｔｒｉｂｕｔｉｏｎｓｙｓｔｅｍｃａｎａｓｓｕｒｅｔｈｅｍｉｎｉｍｕｍｌｏｓｓｉｎｉｔｓｒｕｎｎｉｎｇａｎｄｍａｋｅｉｔｍｏｒｅｅｃｏｎｏｍｉｃａ１．Ｔｈｅｏｐｔｉｍｉｚｅｄｓｍａｒｔｓｔａｒｔ－ｕｐａｎｄｏｐｅｒａｔｉｎｇｏｆｔｈｅｅｌｅｃｔｒｏｍｏｔｏｒｃａｎｒｅｄｕｃｅｔｈｅｌｕｆｃｔｕａｔｉｏｎｏｆｖｏｌｔａｇｅｐｒｅｓｓｕｒｅｏｆｔｈｅｇｒｉｄａｎｄｉｔｓｅｎｅｒｇｙｌｏｓｓ．Ｒａｉｓｉｎｇ
摘要：在北京市第十水厂工程电气设计实践的基础上，论述了市政水处理行业电气节能设计的主要步骤和关键问题。完备的供配电系统可以减少其在运行中的能源损耗，实现其经济运转；先进、智能的电动机启动及运行方式可减小电
１）对大功率的电动机应考虑采用变频调速器，提高电机在轻载时的效率及功率因数。
２）采用软启动器实现平稳启动，从启动到运行
的电流波动应控制在３倍以内，可相应保证电网电压
北京市第十水厂工程主要用以缓解北京地区供水压力的不平衡，提高供水量并有效改善供水水质，同时解决自备井水质难以保证的问题。水厂工程设计处理规模为５０万Ｉｎ／ｄ，主要生产构筑物分为水线及泥线两部分。其中：水线及附属设施包括格栅间、配水井、预臭氧接触池、机械混合井、澄清池、砂滤池、主臭氧接触池、炭吸附池、紫外消毒间、清水池、配水泵房、滤池设备间、配电控制室、臭氧制备间、加药间、加氯（氨）间、粉末炭投加间、加酸加碱问。水处理工
