光杠杆放大原理
光杠杆的实验报告
一、实验目的1. 理解光杠杆原理，掌握其应用；2. 通过实验验证光杠杆的放大作用；3. 学会使用光杠杆进行微小长度测量的方法。
二、实验原理光杠杆是一种利用光的反射原理进行微小长度测量的工具。
当光杠杆的一端固定，另一端受到微小的力作用时，光杠杆会绕固定端发生微小转动，反射光线的路径也随之改变。
通过测量反射光线路径的变化，可以计算出微小长度变化。
实验原理公式如下：△L = L0 (sinθ1 - sinθ2)其中，△L为微小长度变化，L0为光杠杆的长度，θ1和θ2分别为光线入射角和反射角。
三、实验仪器1. 光杠杆；2. 平面镜；3. 望远镜；4. 激光笔；5. 标尺；6. 光电传感器；7. 数据采集器；8. 计算机。
四、实验步骤1. 将光杠杆固定在实验台上，确保其稳定；2. 将平面镜放置在光杠杆的一端，使其与光杠杆垂直；3. 用激光笔照射平面镜，使其反射光线；4. 将望远镜对准反射光线，调整望远镜位置，使望远镜内的十字线与反射光线重合；5. 使用数据采集器记录望远镜内十字线的位置；6. 在光杠杆的另一端施加微小力，使光杠杆发生微小转动；7. 再次调整望远镜位置，使望远镜内的十字线与反射光线重合；8. 使用数据采集器记录望远镜内十字线的位置；9. 重复步骤6-8，记录不同力作用下望远镜内十字线的位置；10. 利用实验原理公式计算微小长度变化。
五、实验数据及处理1. 记录实验数据，包括施加的力、望远镜内十字线的位置等；2. 根据实验原理公式，计算不同力作用下微小长度变化；3. 绘制微小长度变化与施加的力的关系曲线；4. 分析实验结果，验证光杠杆的放大作用。
六、实验结果与分析1. 实验结果显示，随着施加的力的增大，微小长度变化也随之增大；2. 实验结果与理论分析相符，验证了光杠杆的放大作用；3. 通过实验，掌握了光杠杆的应用方法，为后续实验奠定了基础。
七、实验结论1. 光杠杆是一种有效的微小长度测量工具，具有放大作用；2. 通过实验验证了光杠杆的放大作用，为后续实验提供了理论依据；3. 实验过程中，学会了使用光杠杆进行微小长度测量的方法，提高了实验技能。
杨氏模量测量实验报告
杨氏模量测量实验报告一、实验目的1、学会用拉伸法测量金属丝的杨氏模量。
2、掌握用光杠杆放大法测量微小长度变化量。
3、学会使用游标卡尺、螺旋测微器等测量长度的仪器。
4、学习用逐差法处理实验数据。
二、实验原理1、杨氏模量的定义杨氏模量是描述固体材料抵抗形变能力的物理量。
对于一根长度为L、横截面积为 S 的均匀金属丝，在受到沿长度方向的拉力 F 作用时，伸长量为ΔL。
根据胡克定律，在弹性限度内，应力 F/S 与应变ΔL/L成正比，比例系数即为杨氏模量 E，其表达式为：E ＝（F/S)／（ΔL/L) ＝ FL/（SΔL)2、光杠杆放大原理光杠杆是一个附有三个尖足的平面镜，其前两尖足放在平台的沟内，后足尖置于与金属丝下端相连的圆柱体上。
当金属丝被拉长时，光杠杆的后足尖随圆柱体下降ΔL，使光杠杆绕前足尖转动一微小角度θ。
此时，反射光线相对入射光线偏转2θ 角。
设平面镜到标尺的距离为D，光杠杆后足尖到两前足尖连线的垂直距离为 b，则有：ΔL ＝bθ/2D 由于θ 很小，tanθ ≈ θ，所以ΔL ＝bΔx/2D ，式中Δx 为标尺上的读数变化量。
三、实验仪器杨氏模量测量仪、光杠杆、望远镜及标尺、螺旋测微器、游标卡尺、砝码、米尺等。
四、实验步骤1、调整杨氏模量测量仪（1）调节底座水平，使金属丝铅直。
（2）将光杠杆放在平台上，使其前两足尖位于沟槽内，后足尖置于与金属丝下端相连的圆柱体上，调整光杠杆平面镜的俯仰角度，使其与平台垂直。
（3）调节望远镜及标尺，使其与光杠杆平面镜等高，且望远镜光轴水平，标尺与望远镜光轴垂直。
2、测量金属丝的长度 L用米尺测量金属丝的长度，测量多次，取平均值。
3、测量金属丝的直径 d用螺旋测微器在金属丝的不同部位测量直径，测量多次，取平均值。
4、测量光杠杆常数 b用游标卡尺测量光杠杆后足尖到两前足尖连线的垂直距离 b，测量多次，取平均值。
5、测量望远镜中标尺的初始读数 n₀在未加砝码时，通过望远镜读取标尺的读数 n₀。
用光杠杆放大法测定金属丝的杨氏模量
4、
1、实验数据：
次数 拉力示值 （kg） 14.000 15.000 16.000
0 1 2
N1 P5 P0
1.46 1.49 1.47
N 2 P6 P 1 N3 P7 P2
4
3 4 5 6 7 8 9
17.000 18.000 19.000 20.000 21.000 22.000 23.000
2 2 2 2 2 2
U U U U U U U r ( E ) F L D 4 d b N F L D d b N
2 2 2 2 2
0.10 3 2 0.004 0.02 0.07 4 5% 49.01 396 122 0.796 84.82 1.47
测量时两个前足尖放在杨氏模量测定仪的固定平台上后足尖则放在待测金属丝的测量端面上该测量端面就是与金属丝下端夹头相固定连接的水平托属丝受力后产生微小伸长后足尖便随测量端面一起作微小移动并使光杠杆绕前足尖转动一微小角度从而带动光杠杆反射镜转动相应的微小角度这样标尺的像在光杠杆反射镜和调节反射镜之间反射便把这一微小角位移放大成较大的线位移
调节反射镜
光杠杆 反射镜 A
B 2
标尺
标尺
P 1
4
D
光杠杆反射镜 A
望远镜
ΔL
P0
2
1
望远镜
调节反射镜 图 3（ b）
图 3（ a）
图 3(a)为 NKY-2 型光杠杆放大原理示意图；标尺和观察者在两侧，如见图 3（b）所示。开始时光杠 杆反射镜与标尺在同一平面,在望远镜上读到的标尺读数为 p0 ,当光杠杆反射镜的后足尖下降△L 时，产 生一个微小偏转角 ， 在望远镜上读到的标尺读数 p1 , P 常称作视伸长。 1P 0 即为放大后的钢丝伸长量 N， 由图可知
光杠杆的放大原理

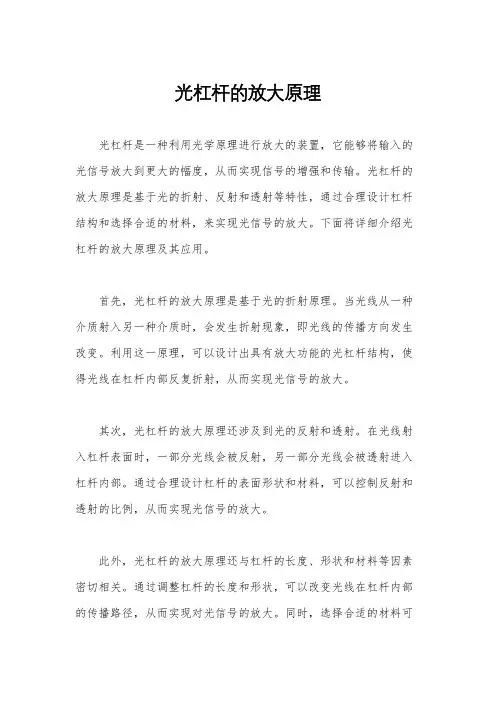

光杠杆的放大原理光杠杆是一种利用光学原理进行放大的装置，它能够将输入的光信号放大到更大的幅度，从而实现信号的增强和传输。
光杠杆的放大原理是基于光的折射、反射和透射等特性，通过合理设计杠杆结构和选择合适的材料，来实现光信号的放大。
下面将详细介绍光杠杆的放大原理及其应用。
首先，光杠杆的放大原理是基于光的折射原理。
当光线从一种介质射入另一种介质时，会发生折射现象，即光线的传播方向发生改变。
利用这一原理，可以设计出具有放大功能的光杠杆结构，使得光线在杠杆内部反复折射，从而实现光信号的放大。
其次，光杠杆的放大原理还涉及到光的反射和透射。
在光线射入杠杆表面时，一部分光线会被反射，另一部分光线会被透射进入杠杆内部。
通过合理设计杠杆的表面形状和材料，可以控制反射和透射的比例，从而实现光信号的放大。
此外，光杠杆的放大原理还与杠杆的长度、形状和材料等因素密切相关。
通过调整杠杆的长度和形状，可以改变光线在杠杆内部的传播路径，从而实现对光信号的放大。
同时，选择合适的材料可以改变光线的折射率和透射率，进一步影响光信号的放大效果。
最后，光杠杆的放大原理在光通信、光传感和光学成像等领域有着广泛的应用。
通过光杠杆的放大原理，可以实现光信号的增强和传输，从而提高光通信系统的传输距离和传输速率；可以实现光传感器对微弱光信号的检测和测量；还可以实现光学成像系统对微小物体的放大和观测。
综上所述，光杠杆的放大原理是基于光的折射、反射和透射等特性，通过合理设计杠杆结构和选择合适的材料，来实现光信号的放大。
光杠杆的放大原理在光通信、光传感和光学成像等领域有着重要的应用，对于提高光学设备的性能和功能具有重要意义。

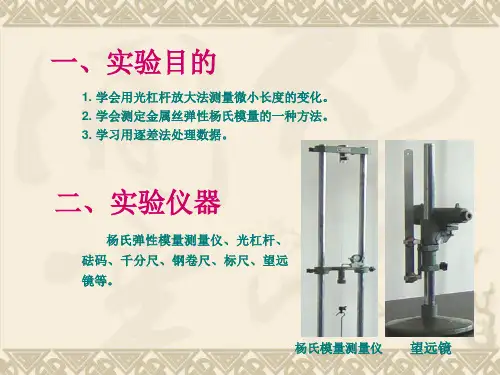

仪器杨氏弹性模量测量仪光杠杆
光杠杆是根据几何光学原理，设计而成的一种灵敏度较高的测量微小长度或 角度变化的仪器。
右图是光杠杆放大原理图
假设开始时，镜面M的法 线正好是水平的，则从光 源发出的光线与镜面法线 重合，并通过反射镜M反 射到标尺n0处。当金属丝 伸长ΔL，光杠杆镜架后夹 脚随金属丝下落
ΔL，带动M转一θ角，镜面至 M， 法线也转过同一角度，根
(b). 移动支架，并调节横杆高低，使上述视线正好位于望远镜与 标尺之间，同时稍稍转动支架，使望远镜筒轴线对准平面镜 (即在平面镜中能看到与望远镜筒轴线对应处的尺子的像）。 这时，顺着望远镜筒的上沿看出去，可见到标尺的像，则在 望远镜内就可见到标尺上刻线像了。
(c). 调节望远镜的叉丝与焦距，要求十字准线叉丝像与米尺刻线 像位于同一平面，即无视差。确定叉丝横线对准的标尺数 。
最简单的形变是柱状物体受外力作用时的伸长或缩短形变。设柱状物体 的长度为L，截面积为S，沿长度方向受外力F作用后伸长（或缩短）量为ΔL， 单位横截面积上垂直作用力F／S称为正应力，物体的相对伸长ΔL／L称为线 应变。实验结果证明，在弹性范围内，正应变与线应变成正比，即
（1）
这个规律称为虎克定律。式中比例系数Y称为杨氏弹性模量。
据光的反射定律，光线On0和光线On的夹角为2θ。
如果反射镜面到标尺的距离为D，后尖脚到前两脚间连线的距离 为b，则有
tg L
b
tg2 n n0
D
由于θ很小，所以
L 2 n n0
b
D
L n n0 b b n
（2）
2D 2D
（n-n0=Δn）
由于伸长量ΔL是难测的微小长度，但当取D远大于b后，经 光杠杆转换后的量Δn却是较大的量，2D/b决定了光杠杆的 放大倍数。这就是光放大原理。
光杠杆镜尺法测量长度微小变化的原理

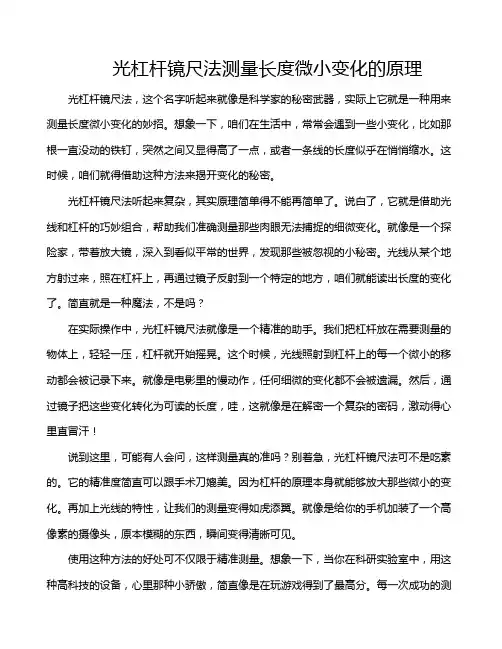

光杠杆镜尺法测量长度微小变化的原理光杠杆镜尺法，这个名字听起来就像是科学家的秘密武器，实际上它就是一种用来测量长度微小变化的妙招。
想象一下，咱们在生活中，常常会遇到一些小变化，比如那根一直没动的铁钉，突然之间又显得高了一点，或者一条线的长度似乎在悄悄缩水。
这时候，咱们就得借助这种方法来揭开变化的秘密。
光杠杆镜尺法听起来复杂，其实原理简单得不能再简单了。
说白了，它就是借助光线和杠杆的巧妙组合，帮助我们准确测量那些肉眼无法捕捉的细微变化。
就像是一个探险家，带着放大镜，深入到看似平常的世界，发现那些被忽视的小秘密。
光线从某个地方射过来，照在杠杆上，再通过镜子反射到一个特定的地方，咱们就能读出长度的变化了。
简直就是一种魔法，不是吗？在实际操作中，光杠杆镜尺法就像是一个精准的助手。
我们把杠杆放在需要测量的物体上，轻轻一压，杠杆就开始摇晃。
这个时候，光线照射到杠杆上的每一个微小的移动都会被记录下来。
就像是电影里的慢动作，任何细微的变化都不会被遗漏。
然后，通过镜子把这些变化转化为可读的长度，哇，这就像是在解密一个复杂的密码，激动得心里直冒汗！说到这里，可能有人会问，这样测量真的准吗？别着急，光杠杆镜尺法可不是吃素的。
它的精准度简直可以跟手术刀媲美。
因为杠杆的原理本身就能够放大那些微小的变化。
再加上光线的特性，让我们的测量变得如虎添翼。
就像是给你的手机加装了一个高像素的摄像头，原本模糊的东西，瞬间变得清晰可见。
使用这种方法的好处可不仅限于精准测量。
想象一下，当你在科研实验室中，用这种高科技的设备，心里那种小骄傲，简直像是在玩游戏得到了最高分。
每一次成功的测量，都是对你智慧的肯定。
这种方法的应用范围也极广，从工程测量到材料测试，各行各业都能找到它的身影，真是个百搭的小家伙。
别忘了光杠杆镜尺法还十分灵活。
操作简单，就算你是个新手，也能快速上手。
就像是骑自行车，刚开始可能会摔倒几次，但只要掌握了技巧，飞驰起来的感觉简直爽到不行！这让许多科学家都能愉快地投入到研究中，完全不必担心那些繁琐的计算和复杂的设备。
光杠杆放大原理及其在物理实验中的应用
应用最小二乘法，拟合线性方程。此时，金属杆的线胀系数及其合成不确定度分别表示为
，（9）
拟合的线性方程斜率k和截距c分别为0.0204cm/℃和−0.2775cm，相关系数r=0.99991，这反映了铜棒长度L和温度t之间满足很好的线性关系。由（9）式可得，铜棒的线胀系数为α= 1.673×10−5 ℃−1，不确定度为u（α）= 0.009×10−5 ℃−1。因此，该铜棒的线胀系数为α=（1.673±0.009）×10−5 ℃−1，与参考值1.72×10−5 ℃−1比较，百分误差为2.73%。
表1杨氏模量实验测量数据
mi/kg 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0
增荷xi/cm 0.07 0.62 1.13 1.71 2.24 2.80 3.35 3.91
减荷xi/cm 0.05 0.59 1.15 1.72 2.27 2.82 3.36 3.91
平均xi/cm 0.06 0.605 1.14 1.715 2.255 2.81 3.355 3.91
（5）
上式中，是钢丝原长，是钢丝直径。
（三）线胀系数
固体材料具有热胀冷缩的特性，其受热后长度的增加称为“线膨胀”。在常温下，材料的长度和温度之间近似地呈线性关系，即
（6）
上式中即为线胀系数，数值上等于温度每升高1℃时材料的相对伸长量，单位为℃−1，是0℃时材料的长度。当温度变化时，铜棒的长度变化，对应的标尺读数变化，则线胀系数可以表示为
表2线胀系数实验测量数据
ti / ℃ 30 35 40 45 50 55 60 65 70 75
杨氏模量测量实验报告
杨氏模量测量实验报告一、实验目的1、学会用拉伸法测量金属丝的杨氏模量。
2、掌握光杠杆放大法测量微小长度变化的原理和方法。
3、学会使用游标卡尺、螺旋测微器等长度测量仪器。
4、学习数据处理和误差分析的方法。
二、实验原理1、杨氏模量杨氏模量是描述固体材料抵抗形变能力的物理量。
对于一根长度为L、横截面积为 S 的均匀金属丝，在受到沿长度方向的拉力 F 作用时，伸长量为ΔL。
根据胡克定律，在弹性限度内，应力（F/S）与应变（ΔL/L）成正比，比例系数即为杨氏模量 Y，其表达式为：Y ＝（F/S) ／（ΔL/L) ＝ FL ／（SΔL)2、光杠杆放大原理光杠杆是一个附有三个尖足的平面镜，前两尖足放在平台的沟内，后尖足置于待测金属丝的测量端面上。
当金属丝伸长时，光杠杆后尖足随之下降，反射镜转动一个小角度θ，使反射光线偏转2θ。
通过望远镜和标尺可以测量出光线在标尺上移动的距离 n，从而计算出金属丝的伸长量ΔL。
设光杠杆常数（两前尖足间距离）为 b，镜面到标尺的距离为 D，则有：ΔL ＝ nD ／ 2b三、实验仪器杨氏模量测量仪、光杠杆、望远镜及标尺、螺旋测微器、游标卡尺、砝码、待测金属丝等。
四、实验步骤1、仪器调节（1）调节杨氏模量测量仪的底座水平，使金属丝铅直。
（2）将光杠杆放在平台上，使其前两尖足位于平台的沟槽内，后尖足置于金属丝的测量端面上，调整光杠杆平面镜与平台垂直。
（3）调整望远镜和标尺的位置，使望远镜与平面镜等高，且望远镜的光轴与平面镜中心等高。
通过望远镜目镜看清十字叉丝，然后调节望远镜的焦距，直到能清晰地看到标尺的像。
2、测量金属丝的长度 L用米尺测量金属丝的有效长度 L，测量多次，取平均值。
3、测量金属丝的直径 d用螺旋测微器在金属丝的不同位置测量直径 d，测量多次，取平均值。
4、测量光杠杆常数 b用游标卡尺测量光杠杆两前尖足间的距离b，测量多次，取平均值。
5、测量望远镜到标尺的距离 D用米尺测量望远镜到标尺的距离 D。
