搪瓷反应釜安装施工方案
搪瓷反应釜安装施工方案
搪瓷反应釜安装施工方案搪瓷反应釜是一种采用搪瓷材料制成的反应容器，具有耐腐蚀、耐高温、平整光滑、易清洁等特点，广泛应用于化工、医药、食品等领域。
搪瓷反应釜的安装施工是确保其正常运行的重要环节，下面将就搪瓷反应釜的安装施工方案进行详细介绍。
一、前期准备工作1.确定搪瓷反应釜的安装位置，根据相关工艺要求选择适当的场地。
场地应平整、无明显振动和震动，通风良好，便于设备运输和操作。
2.准备好所需的安装工具和设备，如起重机械、电动滑轨等。
3.对搪瓷反应釜进行仔细检查，确保设备完好无损，符合相关标准和要求。
二、安装施工步骤1.将搪瓷反应釜运输至安装场地，使用起重机械将其卸载到安装位置。
卸载过程中应注意保护搪瓷涂层，避免任何碰撞和划伤。
2.调整搪瓷反应釜的水平度，使用水平仪进行校准，确保其水平度符合要求。
如有不平，可使用垫片等方法进行调整。
3.安装搪瓷反应釜的支承设备，如支柱、基础等。
安装时应确保支承设备的牢固稳定，能够承受搪瓷反应釜的重量和运行过程中的力。
4.连接搪瓷反应釜的进出口管道和阀门。
在连接过程中应注意安装的顺序和方法，确保阀门的正常开闭和管道的畅通。
5.安装搪瓷反应釜的传动装置，如电机、减速器等。
在安装过程中应注意传动装置的对位和紧固，确保其正常运转和传递力能力。
6.安装搪瓷反应釜的搅拌器或搅拌装置。
根据工艺要求选择适当的搅拌器，并确保其安装牢固和转动灵活。
7.在整个安装过程中，应按照设备制造商提供的安装说明进行操作，遵循相关的施工操作规程。
三、调试和验收1.进行搪瓷反应釜的调试工作。
开启电源，检查电机、减速器、搅拌器等传动装置的运转情况。
检查泄漏、噪音和温度等指标是否符合要求。
2.进行搪瓷反应釜的运行试验。
根据工艺要求，投入适当的试验介质，进行搪瓷反应釜的正常运行试验。
观察其运行情况，如有异常应及时排除。
3.进行搪瓷反应釜的验收工作。
依据相关标准和要求进行验收，确保其各项性能指标均符合要求，并记录相关数据。

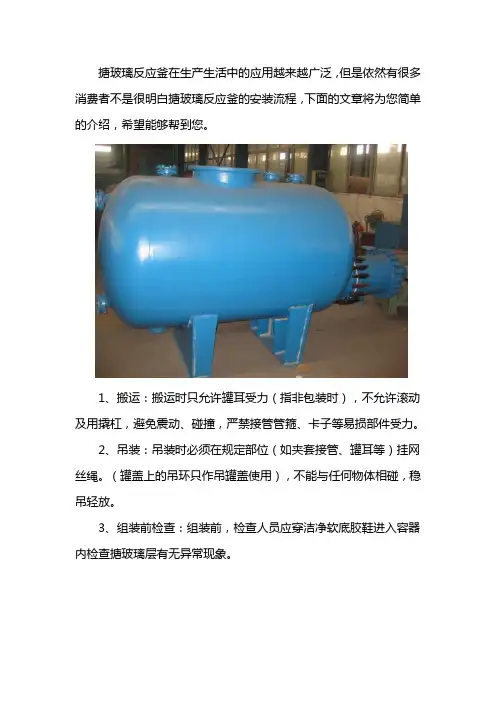

搪玻璃反应釜的安装方法
搪玻璃反应釜在生产生活中的应用越来越广泛，但是依然有很多消费者不是很明白搪玻璃反应釜的安装流程，下面的文章将为您简单的介绍，希望能够帮到您。
1、搬运：搬运时只允许罐耳受力（指非包装时），不允许滚动及用撬杠，避免震动、碰撞，严禁接管管箍、卡子等易损部件受力。
2、吊装：吊装时必须在规定部位（如夹套接管、罐耳等）挂网丝绳。
（罐盖上的吊环只作吊罐盖使用），不能与任何物体相碰，稳吊轻放。
3、组装前检查：组装前，检查人员应穿洁净软底胶鞋进入容器内检查搪玻璃层有无异常现象。
4、法兰的安装：在拧紧法兰螺栓时，应按沿对角线成对地逐渐拧紧、用力要均匀，不应一次完全拧紧，避免因受力不匀而造成搪玻璃层破裂而影响使用寿命。
5、卡子的安装：应先检查卡子是否完整，数量是否符合规定，安装时要保证距均等，松紧适度确保运转安全及密封可靠。
6、搅拌器的安装：a、先将搅拌器放入罐内（罐底铺设软垫），然后将罐盖吊至预定位置，同时将密封件套入搅拌轴，再将搅拌器提升与减速机输出轴连接，锁紧防松装置。
b、调整搅拌轴与密封件的同轴度及垂直度，达到技术规定的要求后使搅拌轴缓慢转动，当运转灵活，无异常现象时，才准再试开启电动机按纽，直至运转正常（此段时间不宜过长）。
7、衬垫的选择：必须根据介质的类别、浓度、温度进行选择，衬垫本身的性质和使用方法，应适用于工艺要求，我公司目前供应的衬垫有石棉橡胶、橡胶外包聚四氟乙烯可供用户选择。
8、施焊：a、严禁在搪玻璃罐外壁表面施焊。
b、在夹套上焊接接管、罐耳、罐座时，一律使用电焊、并采取冷却措施，绝对不准使用气焊。
c、在搪玻璃层临近空间部位施焊时，应将搪玻璃表面、罐口、管口盖严，避免电焊渣飞溅，损坏搪玻璃面。
淄博华星化工设备厂建于1992年10月，是中国化工装备协会定点生产单位，主要生产搪玻璃设备（50L-50000L）系列产品及各种搅拌器配件，还设计生产非标搪玻璃设备，非标碳钢、不锈钢设备和防腐衬塑、衬胶设备，拥有搪玻璃制造生产许可证，具有一、二类压力容器设计及制造资格证。
搪瓷反应釜用机械密封安装步骤
搪瓷反应釜用机械密封安装步骤搪瓷反应釜随着国民经济的不断发展，各行业对搪瓷反应釜的实际需求量不断增加，并且因其性能作用非常突出而得到广泛应用。
作为一家专业从事搪玻璃反应罐以及搪瓷反应釜设备研发生产的机构，本公司专业设计生产各种不同类型的搪瓷设备，不仅拥有非常丰富的经验，而且其生产的设备产品质量上乘，性能与实际效用突出，在实际的工业生产领域中发挥着不可替代的作用，因而深受行业的好评，值得信赖。
那么，对于搪瓷反应釜用机械密封安装步骤是什么，下面就来听听行业专家为大家详细的介绍。
搪瓷反应釜是将含高二氧化硅的玻璃，衬在钢制容器的内表面，经高温灼烧而牢固地密着于金属表面上成为复合材料制品。
所以，它具有玻璃的稳定性和金属强度的双重优点，是一种优良的耐腐蚀设备。
搪瓷反应釜用单端面机封安装教程前言：搪玻璃反应釜机械密封是在搪玻璃搅拌器安装结束后进行，它与搅拌孔活套法兰相连接固定，与搅拌器机械密封段配合装配。
安装时遵照“三水平，两居中，一垂直”的原则，调整传动装置的机架、搅拌器、机械密封及罐身的相对位置。
三水平即：罐身水平、传动装置水平、机械密封水平。
两居中即：搅拌轴在机械密封静环的中心，同时也在罐盖搅拌孔中心。
一垂直即：搅拌轴与机械密封静环的端面垂直。
装配时通过微调传动装置机架相对位置及搅拌孔垫片的厚薄来实现安装配合的精度要求。
机械密封安装可分为以下四个阶段：一、搪玻璃反应釜机械密封准备阶段：将机械密封水套的静环压盖松开拿出，检查并擦拭静环、垫片及瓷面；将静环套上垫片后，研磨面朝上放置到水套中；用静环压盖将静环固定好，带上螺栓但不要紧固，保证静环可以活动，便于后期机封调整；检查机械密封的动环研磨面是否完好。
二、搪玻璃反应釜设备准备阶段：①对搪玻璃反应釜罐身进行水平调整固定，并在釜底铺设软垫对搪玻璃面进行保护；②认真检查搪玻璃搅拌器有无破损；③进行搅拌吊装，吊装过程要小心谨慎，注意保护，防止磕碰；④用细砂纸将搅拌轴头打磨擦拭干净，并按罐内介质使用要求选用润滑油涂少许量在轴头处，便于机封润滑安装；⑤用干净棉布沾稀料对罐身釜口搪玻璃面进行擦拭清理；⑥将罐身釜口大垫圈外表面塑料包装拆除，用四氟带进行缠绕后，平整放置在釜口上；⑦可采用釜内两人手扶固定或用绳缠绕固定等方法，将搅拌轴垂直竖立于反应釜内以便进行罐盖的安装；⑧将罐盖搅拌孔处的垫片用四氟带缠绕后，放于管口上方；⑨用干净的软布等包裹搅拌轴头，防止吊装罐盖时管口与搅拌相碰撞磨损；⑩吊装罐盖，缓慢下落，使搅拌轴从罐盖搅拌孔中心缓缓伸出；罐盖吊装完毕后，将反应釜配置的所有卡子均匀分布对角固定；将调整螺栓固定在罐盖支座上；放置活套法兰及水套，活套法兰螺丝先不要紧固，便于后期机封水套调整；在机械密封动环内侧的O型圈处均匀涂抹相应的润滑油，便于安装，并将机封动环侧面螺丝略微松动；将机械密封动环小心放置到静环上，保证两个研磨面不损伤；三、传动装置、搅拌安装阶段：①将传动装置（减速机及支架等）吊装到反应釜罐盖支座上；②对应放置好机封压帽和防脱螺母；③调整传动装置支座水平，并且对调整螺栓进行高度调整，使得传动装置支架底面与支座间距离控制在6cm-9cm；④ 2-3名安装人员带鞋套，由人孔进入罐内，进行搅拌安装；⑤罐内安装人员小心缓慢抬起搅拌，使搅拌轴头与支架输出轴对接，由上方人员手动逆时针转动电机扇叶（保证支架输出轴顺时针方向转动），旋转直至搅拌完全紧固到底。
搪瓷反应釜的安装规范及注意事项
搪瓷反应釜的安装规范及注意事项一、安装规范：1.选择合适的安装地点：搪瓷反应釜应安装在平坦、坚实、无障碍物的地面上，避免有害气体的存在。
且采光、通风良好，有足够的空间进行操作和维护。
2.安装前的准备工作：在安装前，应对搪瓷反应釜进行全面的检查，确保其外观完好，无损伤和漏涂等情况。
同时，清理安装地点，确保地面清洁，垫上适当的垫板。
3.安装方式：搪瓷反应釜应采用固定安装方式，如螺栓紧固或焊接固定等，确保其稳定性和安全性。
安装前应根据搪瓷反应釜的尺寸和重量，确定合适的固定方式。
4.安装时的操作要求：在搪瓷反应釜的安装过程中，严禁人员站在搪瓷反应釜上方或四周操作，以免发生意外。
在进行固定时，应根据搪瓷反应釜的设计要求进行，不得随意改变安装方式。
5.管路布置：搪瓷反应釜的进出口管路应根据工艺要求进行合理布置，避免弯曲、拉伸等，以保证正常使用。
6.接地保护：搪瓷反应釜应设置良好的接地装置，确保安全可靠。
二、注意事项：1.搪瓷反应釜运输过程中应注意防震防摔，避免剧烈碰撞造成损坏。
2.搪瓷反应釜安装过程中，应严格按照设备使用说明书进行操作，确保操作正确和安全。
3.搪瓷反应釜的进出口管路应固定牢固，避免对设备本身产生任何拉伸或挤压力，以免发生漏液或损坏。
4.搪瓷反应釜运行前，应进行全面检查和试运行，确保设备无异常情况。
5.搪瓷反应釜在运行过程中，应定期清洗、保养，及时处理设备中出现的故障或异常现象。
6.搪瓷反应釜停用时，应进行适当的保养和防腐措施，避免设备腐蚀和损坏。
7.搪瓷反应釜在使用过程中，应定期对其进行外观检查，发现任何损伤或异常应及时修复或更换。
8.搪瓷反应釜使用结束后，应及时关闭电源，确保设备的安全和节能。
9.在搪瓷反应釜使用过程中，应遵循相关安全规范，做好个人防护，防止发生意外事故。
总结：搪瓷反应釜的安装和使用需要严格按照规范操作，保证设备的正常运行和安全性。
安装时需选择合适的地点和方式进行固定，注意管路布置和接地保护。
搪玻璃反应釜安装拆卸方案及流程
搪玻璃反应釜安装拆卸方案及流程一、搪玻璃反应釜安装方案及流程。
1.1 安装前的准备。
首先呢，这安装之前啊，可得把各种事儿都整明白喽。
场地得选好，就像盖房子得找个合适的地基一样。
场地要平坦、坚实，周围要有足够的空间，方便操作和维护。
然后呢，设备、配件啥的都得检查清楚。
这就好比相亲之前得先了解对方的基本情况一样。
看看搪玻璃反应釜有没有破损、裂缝，各种阀门、管道、仪表是不是完好无损。
要是有啥毛病，可就像带着病去打仗，肯定不行。
1.2 基础安装。
基础可是关键啊，这就如同大树的根。
基础要按照设备的尺寸和重量要求来做，要保证水平度和稳定性。
一般来说，基础得用混凝土浇筑，得让它牢固得像铁桶一般。
在安装反应釜之前，还得在基础上放上减震垫之类的东西，这就像是给反应釜穿上软底鞋，减少震动对它的影响。
1.3 反应釜主体安装。
把反应釜搬到基础上的时候啊，可得小心翼翼的，就像捧着个宝贝似的。
要用合适的吊装设备，并且要保证吊装的过程平稳，不能磕着碰着。
放上去之后呢，要对反应釜的位置进行调整，让它处于基础的中心位置，就像把棋子摆在棋盘的正中央一样。
然后把反应釜和基础用螺栓固定好，螺栓要拧紧，可不能松松垮垮的，那就是“三天打鱼，两天晒网”的做法，肯定不行。
1.4 管道与阀门安装。
这管道和阀门的安装也不能马虎。
管道得按照设计的路线来连接，就像火车沿着铁轨走一样。
连接的时候要密封好，不能有泄漏的地方，要是泄漏了，那可就像水桶有个洞，水都流光了。
阀门要安装在合适的位置，方便操作和控制。
而且阀门在安装之前也要检查，保证开关灵活，就像人的关节一样灵活自如。
1.5 仪表安装。
仪表就像是反应釜的眼睛和耳朵。
温度表、压力表之类的仪表要安装准确，读数要清晰。
安装的时候要按照说明书的要求来，不能自己瞎琢磨。
就像炒菜得按照菜谱来一样，不然味道就不对了。
二、搪玻璃反应釜拆卸方案及流程。
2.1 拆卸前的准备。
在拆卸之前啊，要先把反应釜里面的物料都清理干净，这就像是打扫房间之前得先把东西都收拾好一样。
搪瓷反应釜安装及机械密封调试
搪瓷反应釜安装及机械密封调试（2012-12-11 09:34:24）1、将反应釜放置到预先制作完毕的平台上，调整反应釜的整体水平度，将其牢固的固定在平台上2、搅拌安装：将反应釜罐盖打开，并将其吊起高于反应釜下身600-700mm,顺利将搅拌放置到反应釜内。
然后慢慢将罐盖落下，搅拌器轴头从罐盖正中间管口伸出，再将罐盖于反应釜下身固定。
注意：搅拌器不要碰到搪瓷管口3、机械密封安装：机械密封由两部分组成，1:动环（黑色石墨状），2:静环（白色陶瓷环）二者需要与搪瓷水套配合密封。
将静环、搪瓷水套取出，然后把搪瓷水套内黑色压盘取出，将白色陶瓷静环放于压盘下面，陶瓷静环凸台朝上，然后把压盘固定。
/ N# 丫7 S9 B0 X C7 W! O9 S4、陶瓷静环固定到压盘之后，接着把搪瓷水套固定在反应釜罐盖正中间管口，搅拌从搪瓷水套中间穿出，通过活套法兰于正中间管口固定，将螺丝预紧。
5、将动环取出，凸台朝下，穿在搅拌上（应在搅拌轴头上防松螺母取下之后），通过动环上的旋紧螺栓调整松紧。
6、将防松螺母内的卡环切开，一分为二，其固定在减速机支架输出轴键槽内，防松螺母在其上面，卡环支撑防松螺母。
7、安装减速机：首先准备四条150mm丝杠，500L以下都是M20螺纹，以上为M24螺纹，并配16个合适的螺母。
来作为调整螺栓。
反应釜罐盖上有四个支撑点，就是调整螺栓放置处。
如何放置：拿一条丝杠，穿在支撑点中心孔内，需要四个螺母组装成调整螺栓，孔下面安装一个螺母，上面安装两个螺母。
四个调整螺栓全部安装完毕，就开始安装减速机。
% I# u（ |$ n. B1 Z# {& p2 v" '8将减速机支架下面的四个安装定位孔穿在调整螺栓上。
完毕之后将最后一个螺母拧紧在调整螺栓上，把搅拌于减速机输出轴连接，连接牢固后，把防松螺母禁锢在搅拌上。
然后通过调整中间两个螺母的距离来调整减速机的水平度。
水平度调整完毕，将螺丝全部拧紧。
搪玻璃反应釜安装手册PPT可编辑
8、校正
设备就位后的校正水平工作对带搅拌容器尤为重要。找 水平的方法：1、用铅垂或水平仪在夹套壳体上检查设备 的水平状态。2、也可以用水平尺在找水平时不可用锤 击垫铁进入支座下，应使设备支座抬起后衬进垫铁，然 后轻轻缓缓落下，在确定水平后应及时将螺栓拧紧固定。 （并在设备上标志醒目警示“搪玻璃设备严禁碰撞、焊 接、气割”）。
5、机械密封在安装前必须做静压试验，试验压力为0.8MPa试验介质 为油或水，保压30分钟后，平均泄漏量子力学低于每小时5ml，方 可安装到罐体上（我公司发出的机械密封在检验室已检验过）安装 时应检查罐口内径，确保罐口与机械密封间密封。
6、紧固与罐体、轴的连接后，拆除定位卡片，坚固与罐体的连接 螺栓时应均匀施力，切不可过份用力，避免下静环压碎。
检查搅拌轴的轴径是否符
合要求，如不符合则应更
换搅拌轴
4 检查动环四氟玻纹环 若四氟玻纹环损坏则应更
换
221机械密封的安装
1、调整反应罐罐盖：搅拌孔、减速机座必须水平 且 在一个平 面上。
2、将冷却水器和机械密封本体固定搅拌孔上。 3、按照水套、机械密封、楔形四氟环、传动环（是大罐小罐是
对开夹）调整螺母、O型圈、防尘圈依顺序放好。 4、减速机及其支座装在罐盖上旋转固定螺母。 5、连接搅拌（注搅拌轴连接时不要碰撞机械密封内的碳化硅） 6、检查搅拌轴和机械密封的垂直度。
四、机械密封的安装
机械密封是精密的部件，制造精度和安装要求都 很严格，如果安装不当就会影响机械密封性能，要正 确安装就必需根据不同型号的机械密封特点进行安装。
212型机械密封
1、反应罐以及机械密封配合部分的要求
（1）装机械密封部位的轴轴制造公差为h8（搪玻璃搅 拌轴不园度不大于0.2mm）光洁度不低于3.2；
搪玻璃反应釜吊装方案
XXXXXX扩建丁苯/丁苯腈胶乳项目SBA胶乳反应器（R1301）吊装方案管理公司：建设单位：会签：批准：审定：审核：编制：XXXXXX建设集团有限公司2012年11月17日目录1 概况 (1)2 编制依据 (1)3 吊装准备 (1)3.1吊装组织机构 (1)3.2主要人员职责 (2)3.3直接人员计划 (2)3.4主要施工机具、材料 (2)3.5吊装前准备 (3)4 吊装方案 (4)4.1一般吊装原则及相关要求 (4)4.2SBA胶乳反应器-R1301吊装中的机车、用具选型及机车站位 (4)4.3吊装操作流程 (5)5 吊装方案校核 (6)5.1平衡梁稳定性校核 (6)5.2主吊校核 (8)5.2.3主吊校核 (8)5.2.4辅吊校核 (10)6 安全技术措施 (11)7工作安全分析JHA (13)8 附件 (15)8.1吊装布置图（1页） (15)8.2吊车性能表（4页） (15)8.3设备吊装起吊令（1页） (15)8.4起吊前检查表（1页） (15)1 概况XXXXXX（上海）有限公司二期扩建丁苯/丁苯腈胶乳项目位于上海市化学工业园区。
SBA胶乳反应器吊装是整个项目中的一个子项目，其中有关单位如下：建设单位：XXXXXX（上海）有限公司设计单位：XXXXXX工程设计有限公司生产厂家：法德尔搪玻璃设备有限公司管理公司：XXXXXX机电设备工程有限公司监理单位：XXXXXX工程咨询监理有限公司施工单位：XXXXXX建设集团有限公司该反应釜型号：BE-30000L，属于搪玻璃搅拌容器，其尺寸为：直径￠=3200mm，罐体高5700mm，罐体顶部搅拌装置高1829mm，总高7.53米，主要材质为Q245R，罐体内壁搪玻璃，厚度0.8-2.4mm，设计温度-10/199℃,工作温度60-90℃，设计压力1.0/FV MPa，工作压力压力FV-0.8MPa，罐内介质为SBA胶乳，搅拌装置电机功率45KW，搅拌器转速15-45转/min，设备净重27T。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
搪瓷反应釜安装施工方案
肝素系列产品产业化项目一期工程设备及管道安装工程
搪瓷反应釜安装施工方案
搪瓷反应釜安装施工方案
1、设备安装前必须检查各部件是否齐全，如有缺损及时更换。
2、安装过程中严谨撬棍、手锤等直接接触碰撞搪瓷件，以免搪瓷衬里损伤。
3、设备在吊装过程中只能使用的支座、吊环受力，吊装时采用吊装带进行吊装。
不允许接管、卡子、管口等薄弱部件受力，要轻起轻放以免磕碰，更不得锤击罐体。
4、安装前应将设备搪瓷表面用水清洗干净，穿胶鞋入内查看玻璃衬里是否完好。
5、设备法兰及接管部位的紧固，应遵循化工安装原则，要求对称、均匀地逐渐紧固，以免因局部受力过大导致搪瓷面的损坏。
在拆卸过程中如发现垫片失去弹性应及时更换。
搪瓷反应釜与外部管线的连接均采取法兰连接，因此法兰很多，安装时须特别注意。
安装法兰时遵守下述规则：
对接的法兰端面要平行，拧紧螺栓要注意均衡并对称加力，切忌偏面拧紧，方法是按对角线成对地，并逐次轮换着慢慢地拧紧全部螺栓。
6、设备的卡子是主要受压元件之一，在安装过程中除要求其受力均匀外，还应保证其质量和数量，切不可带残或减量安装。
搪瓷反应釜上规定的卡子数是根据安全和密封两方面的需要，经过科学计算而得出的。
因此安装时要严格保证卡子数目的完整，若有短缺或损坏，必须补齐或更换。
在拧紧卡子时，也要按照法兰螺栓拧紧规则进行操作。
7、反应釜上装设的视镜玻璃是一种脆性材料，安装时除保证均匀紧固外，压紧力不宜过大。
如局部泄露应加塞偏垫，避免局部受力过大发生碎裂。
8、搪瓷搅拌器、减速机的安装首先是与罐盖在支架上进行的,先将搅拌器放入罐内（罐底铺设软垫），然后将罐盖吊至预定位置，同时将密封件套入搅拌轴，再将搅拌器提升与减速机输出轴连接，锁紧防松装置。
为保护瓷层，须在罐盖法兰与支架之间垫以橡胶板。
调整搅拌轴与密封件的同轴度及垂直度，达到技术规定的要求后使搅拌轴缓慢转动，当运转灵活，无异常现象时，才准再试开启电动机按纽，直至运转正常（此段时间不宜过长）。
搪瓷反应釜搅拌器的安装、应注意装配防
松销或防松螺母等防松件，并检查搅拌器的旋转方向是否与图示方向一致，以免运转时搅拌器反转脱落而砸坏衬里。
9、如在搪瓷反应釜上设置金属构件，只允许在夹套等非搪瓷件外表面施焊，焊接时速度要快，并采取相应的冷却措施，若在管口、入口、法兰附近施焊应严密覆盖各个管口，以免焊渣飞溅损伤搪瓷面。
