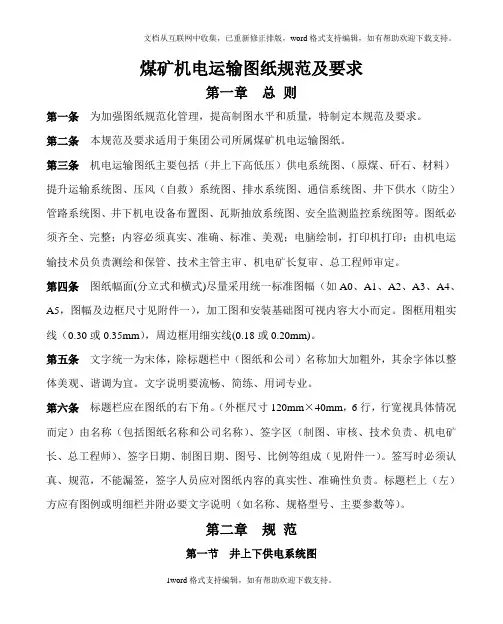

煤矿机电图纸规范及要求.jsp
煤矿机电运输图纸规范及要求第一章总则第一条为加强图纸规范化管理，提高制图水平和质量，特制定本规范及要求。
第二条本规范及要求适用于集团公司所属煤矿机电运输图纸。
第三条机电运输图纸主要包括（井上下高低压）供电系统图、（原煤、矸石、材料）提升运输系统图、压风（自救）系统图、排水系统图、通信系统图、井下供水（防尘）管路系统图、井下机电设备布置图、瓦斯抽放系统图、安全监测监控系统图等。
图纸必须齐全、完整；内容必须真实、准确、标准、美观；电脑绘制，打印机打印；由机电运输技术员负责测绘和保管、技术主管主审、机电矿长复审、总工程师审定。
第四条图纸幅面(分立式和横式)尽量采用统一标准图幅（如A0、A1、A2、A3、A4、A5，图幅及边框尺寸见附件一），加工图和安装基础图可视内容大小而定。
图框用粗实线（0.30或0.35mm），周边框用细实线(0.18或0.20mm)。
第五条文字统一为宋体，除标题栏中（图纸和公司）名称加大加粗外，其余字体以整体美观、谐调为宜。
文字说明要流畅、简练、用词专业。
第六条标题栏应在图纸的右下角。
（外框尺寸120mm×40mm，6行，行宽视具体情况而定）由名称（包括图纸名称和公司名称）、签字区（制图、审核、技术负责、机电矿长、总工程师）、签字日期、制图日期、图号、比例等组成（见附件一）。
签写时必须认真、规范，不能漏签，签字人员应对图纸内容的真实性、准确性负责。
标题栏上（左）方应有图例或明细栏并附必要文字说明（如名称、规格型号、主要参数等）。
第二章规范第一节井上下供电系统图第七条电气设备、元件等平行布置，连线呈水平或垂直布置，线路采用单线表示。
第八条井上部分开关柜严格按照其主接线方案绘制，井上设备和设施图形符号参照GB/T4728-2000标准，井下设备和设施图形符号参照图例。
第九条图上应标画出变电所名称、设备编号、设备型号、额定容量、负荷名称、负荷量、安装地点、开关整定值、线缆型号、线缆电压、线缆长度和风电、瓦斯电闭锁关系连线及闭锁范围等。

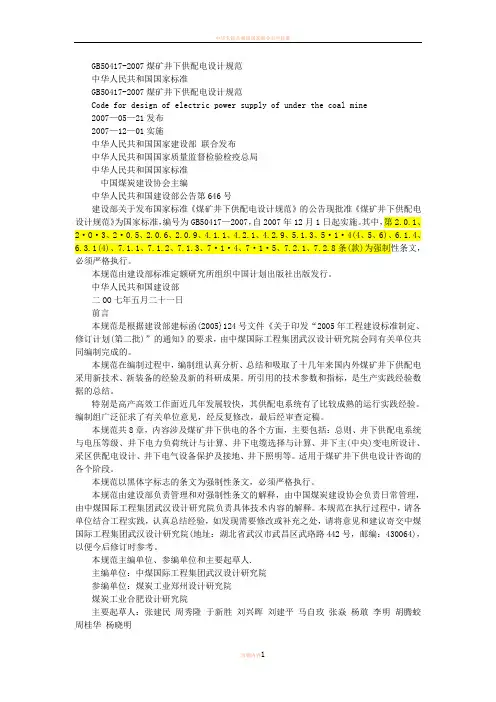

GB_50417_煤矿井下供配电设计规范1
GB50417-2007煤矿井下供配电设计规范中华人民共和国国家标准GB50417-2007煤矿井下供配电设计规范Code for design of electric power supply of under the coal mine2007—05—21发布2007—12—01实施中华人民共和国国家建设部联合发布中华人民共和国国家质量监督检验检疫总局中华人民共和国国家标准中国煤炭建设协会主编中华人民共和国建设部公告第646号建设部关于发布国家标准《煤矿井下供配电设计规范》的公告现批准《煤矿井下供配电设计规范》为国家标准，编号为GB50417—2007，自2007年12月1日起实施。
其中，第2.0.1、2·O·3、2·0.5、2.0.6、2.0.9、4.1.1、4.2.1、4.2.9、5.1.3、5·1·4(4、5、6)、6.1.4、6.3.1(4)、7.1.1、7.1.2、7.1.3、7·1·4、7·1·5、7.2.1、7.2.8条(款)为强制性条文，必须严格执行。
本规范由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二OO七年五月二十一日前言本规范是根据建设部建标函(2005}124号文件《关于印发“2005年工程建设标准制定、修订计划(第二批)”的通知》的要求，由中煤国际工程集团武汉设计研究院会同有关单位共同编制完成的。
本规范在编制过程中，编制组认真分析、总结和吸取了十几年来国内外煤矿井下供配电采用新技术、新装备的经验及新的科研成果。
所引用的技术参数和指标，是生产实践经验数据的总结。
特别是高产高效工作面近几年发展较快，其供配电系统有了比较成熟的运行实践经验。
编制组广泛征求了有关单位意见，经反复修改，最后经审查定稿。
本规范共8章，内容涉及煤矿井下供电的各个方面，主要包括：总则、井下供配电系统与电压等级、井下电力负荷统计与计算、井下电缆选择与计算、井下主(中央)变电所设计、采区供配电设计、井下电气设备保护及接地、井下照明等。
煤矿井下供电设计规范-GB50417--2007
煤矿井下供配电设计规范GB50417-2007中华人民共和国建设部2007年05月21日发布2007年12月01日实施煤矿井下供配电设计规范GB50417-20072007—05—21 发布2007—12—01 实施中华人民共和国国家建设部联合发布中华人民共和国国家质量监督检验检疫总局、中华人民共和国国家标准、中国煤炭建设协会主编、中华人民共和国建设部公告第646号，建设部关于发布国家标准《煤矿井下供配电设计规范》的公告，现批准《煤矿井下供配电设计规范》为国家标准，编号为GB50417—2007，自2007年12月1日起实施。
其中，第2.0.1、2.O.3、2.0.5、2.0.6、2.0.9、4.1.1、4.2.1、4.2.9、5.1.3、5.1.4(4.5.6)、6.1.4、6.3.1(4)、7.1.1、7.1.2、7.1.3、7.1.4、7.1.5、7.2.1、7.2.8 条(款)为强制性条文，必须严格执行。
本规范由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二OO七年五月二十一日前言本规范是根据建设部建标函[2005]124号文件《关于印发“2005年工程建设标准制定、修订计划(第二批)”的通知》的要求，由中煤国际工程集团武汉设计研究院会同有关单位共同编制完成的。
本规范在编制过程中，编制组认真分析、总结和吸取了十几年来国内外煤矿井下供配电采用新技术、新装备的经验及新的科研成果。
所引用的技术参数和指标，是生产实践经验数据的总结。
特别是高产高效工作面近几年发展较快，其供配电系统有了比较成熟的运行实践经验。
编制组广泛征求了有关单位意见，经反复修改，最后经审查定稿。
本规范共8 章，内容涉及煤矿井下供电的各个方面，主要包括：总则、井下供配电系统与电压等级、井下电力负荷统计与计算、井下电缆选择与计算、井下主(中央)变电所设计、采区供配电设计、井下电气设备保护及接地、井下照明等。
煤矿供电系统图标准规范2019
煤矿供电系统图规范为了提高全矿机电技术管理水平，规范供电系统图纸相关要求，提高供电可靠性，便于现场机电管理，特制订本规范。
第一条供电图绘制基本要求1、供电系统图纸的绘制、更新必须符合《煤矿安全规程》（2016版）、《煤矿安全生产标准化基本要求及评分办法》相关规定。
2、各供电系统图纸的绘制必须与现场实际相符。
第二条供电图绘制分类及修订、审批要求1、供电系统图分类：1)矿井高压供电系统总图：由机电信息部负责绘制，图中设备包含井下移动变电站及以上高压配电设备。
2)矿井低压供电系统总图：由机电信息部负责汇总，图中设备包含各采掘工作面移动变电站及以下低压配电设备。
3)变电站、变电所、机房供电系统图：由变电站、变电所、机房分管单位负责绘制，图中设备包含变电站、变电所、机房内所有高低压配电设备。
4)配电点供电系统图：由分管单位负责绘制，图中设备包含配电点所有配电设备。
2、供电系统图的修订：1)矿井高压供电系统总图应在高压供电系统发生变化后3天内更新系统图，并打印审批。
2)矿井低压供电系统总图应在工作面搬家回撤或配电点搬迁等较大变化后，各采掘工作面分管单位上报供电系统图后3天内更新系统图，并打印审批。
3)正常生产秩序情况下，供电系统总图每季度更新、审批1次。
4)变电站、变电所、机房、配电点等供电系统图在供电系统发生设备增减、供电线路发生变更等变化后，应在3天内更新系统图。
5)变电站、变电所、机房、配电点等供电系统图发生增减小水泵、负荷线路缩短等局部变化时，可手动在图纸上进行修改，但修改次数不得超过3处，超过3次后应重新打印图纸并履行审批手续。
6)各单位供电系统图纸重新修订后必须在生产之前将电子版图纸发机电信息部OA进行备案。
3、供电系统图审批：1)矿井高压供电系统总图、低压供电系统总图需有设计人员、制图人员、审核人员、机电信息部部长、机电副总工程师、总工程师签字审核。
2)变电站、变电所、机房等供电系统图需有设计人员、制图人员、审核人员、单位负责人、机电副总工程师签字审核。
矿井机电系统图纸绘制基本要求
煤炭矿井主要矿图绘制基本要求前言根据安监总煤调《国家安全监管总局国家煤矿安监局关于进一步加强和规范煤矿图纸管理和监管监察工作的通知》（〔2014〕80号）要求，为了进一步规范我省煤炭矿井图纸管理，达到矿井图纸测绘及时、填绘准确、标注完善、管理规范的要求，为日常监管及抢险救灾工作提供规范、可靠的图纸资料，特编制《煤炭矿井主要矿图绘制基本要求》。
本要求在编制过程中，编制组进行了广泛的调研工作，认真总结了我省煤炭矿井主要矿图绘制过程中的经验，并借鉴了相关规范、标准，广泛征求了监管、设计、科研、高等院校、生产单位等多方面意见，经多次讨论、反复修改，最后经审查定稿。
在此对相关领导、专家及技术人员一并感谢。
本要求未涉及的内容，国家法律、法规和标准有规定的，执行国家法律、法规和标准。
编制单位：国家安全生产监督管理总局国家煤矿安全监察局承办单位：XXX煤炭设计研究院煤炭矿井主要矿图绘制基本要求1 范围本要求规定了煤炭矿井主要矿图绘制的基本要求。
本要求适用于井工开采煤矿主要矿图的绘制，井工开采的非煤矿山可参照执行。
2 规范性引用文件GB/T 50593-2010 《煤炭矿井制图标准》GB/T 18135-2008 《电气工程CAD制图规则》GB 6988-2008 《电气制图标准》GB 4728-2005 《电气图形符号国家标准》；GB/T 50518-2010 《矿井通风安全装备标准》；GB/T 50581-2010 《煤炭工业矿井监测监控系统装备配置标准》；GB 50471-2008 《煤矿瓦斯抽采工程设计规范》；GB/T 14479-1993 《传感器图用图形符号》GB 50451-2008 《煤矿井下排水站及排水管路设计规范》GB/T 50106-2010 《煤矿机械技术文件图形符号》GB 50029-2014 《空气压缩机站设计规范》GB/T 50106-2010 《给排水制图标准》AQ 6201-2006 《煤矿安全监控系统通用技术要求》AQ 1048-2007 《煤矿井下作业人员管理系统使用与管理规范》AQ 6210-2007 《煤矿井下作业人员管理系统通用技术条件》DB 51/T1412-2011 《煤矿井下人员定位系统安全技术规范》MT/T 570-1996 《煤矿电气图专用图形符号》《煤矿地质测量图例》煤炭工业出版社《采矿工程设计手册》煤炭工业出版社《煤矿安全规程》2011版（国家安全生产监督管理总局第37号令）3 要求3.1 基本要求3.1.1 矿图必须做到准确、齐全、及时，符号运用正确、统一，图纸内容布置适当，根据实际变化及时填绘和标注。
中华人民共和国煤炭工业部煤矿井下供电设计技术规定
中华人民共和国煤炭工业部煤矿井下供电设计技术规定（试行）北京1 9 8 5中华人民共和国煤炭工业部煤矿井下供电设计技术规定（试行）主编单位：武汉煤矿设计研究院批准单位：煤炭工业部基建司试行日期：1985年9月1日北京1 9 8 5目录第一章总则…………………………………………………………第二章井下负荷与供配电电压……………………………………第三章井下电力负荷计算…………………………………………第四章下井电缆……………………………………………………第一节下井电缆的回路数……………………………………第二节下井电缆类型…………………………………………第三节下井电缆安装及长度计算…………………………第四节下井电缆截面…………………………………………第五章井下主变电所………………………………………………第一节硐室位置及设备布置…………………………………第二节设备选型及主接线方式……………………………第六章采区供电……………………………………………………第一节采区变电所……………………………………………第二节移动变电站……………………………………………第三节采区低压网络…………………………………………第七章保护装置……………………………………………………第八章照明…………………………………………………………第一章总则第1.0.1条本规定适用于年产煤炭30万吨以上（不包含30万吨/年）新建矿井的井下供电设计。
对于改建、扩建及建井过程中的临时工程和年产30万吨及以下的矿井，可参照执行。
第1.0.2条本规定若与《煤矿安全规程》、《煤炭工业设计规范》相抵触时，应按《煤矿安全规定》、《煤炭工业设计规范》的规定执行。
第1.0.3条煤矿井下供电设计，必须遵循煤炭工业建设的方针政策，在保证供电安全可靠的基础上，进行技术经济比较，择优采用。
第1.0.4条应积极采用业经试验鉴定，并经主管部门批准的新技术、新设备、新器材，设备选型，一般采用定型成套设备。
煤矿矿井供电系统图规范标准
煤矿矿井供电系统图规范标准第一章为提升矿井技术管理水平，提高矿井供电的可靠性、指导现场生产和技术改造，服务灾变状况下的应急救援，特制定该规范。
第二章矿井供电系统图绘制依据《煤矿安全规程》第四百五十条要求。
第三章矿井供电系统图分为四种：1、矿井供电系统总图：图中设备包括井上下6kV及以上变配电设备。
2、变电所供电系统图：图中设备包括本变电所内高低压电气设备。
3、机房、硐室、配电点供电系统图：图中设备包括本机房、硐室、工作面配电点及3台以上电气设备的地点的高低压电气设备。
4、与供电系统图纸相配套使用的接地系统图，并与漏电检测相配合使用。
第四章供电系统图内容包括：供电系统图、图例、技术参数明细栏、标题栏四部分。
1.图例1）地面变电站供电系统按开关柜主接线方式绘制。
2）井上设备、设施图形符号执行GB/T4728-2000标准。
3）井下设备、设施图形符号执行MT/T570-1996标准（见附件一）。
上述标准未涵盖的新设备、设施可自行设定图例，但须在图中增设图例栏标出并说明（非标准图例）。
2.标准图幅(单位㎜)表中B、L—图纸幅面的宽、长。
e 图纸不留装订边时，图纸幅面与图框的间距。
c、a 图纸留有装订边时，图纸幅面与非装订边图框、装订边图框的间距。
⑴尽量采用标准图幅，优先选用横幅。
⑵必要时可分幅成图，形成图册。
图册推荐选用A3图幅标准。
3．标题栏标题栏位于图纸右下角。
标题栏内容包括：名称（图纸名称及单位名称如ⅹⅹ公司ⅹⅹ矿井，该处须加盖单位公章）、图纸编号（专业序列编号，成套图纸总张数、第几张）、签字区（签字栏目包括设计制图、校对审核、机电部长、机电副总、机电矿长、签字日期。
签字须由本人手写签）。
根据供电系统图等级不同，标题栏分为全矿供电系统图标题栏和变电所（包括配电点、采掘头面）供电系统图标题栏两种（见附件二）。
4．技术参数明细栏受图幅限制，图中设备不易标注的参数等内容，可在图上另设明细栏集中标注。
明细栏设在标题栏上方，格式可参照所须标注的参数内容自行设计。
煤炭矿井矿图绘制基本要求
四川省煤炭矿井主要矿图绘制基本要求四川省煤炭设计研究院承编二0一五年十一月目次前言............................................................................................................................................................. I II1 范围 (1)2 规范性引用文件 (1)3 要求 (2)3.1 基本要求 (2)3.2 井上下对照图绘制基本要求 (2)3.3 矿井水文地质图绘制基本要求 (3)3.4 采掘工程平面图绘制基本要求 (3)3.5 矿井通风系统图绘制基本要求 (4)3.6 井下避灾路线图绘制基本要求 (4)3.7 抽放瓦斯管路系统图绘制基本要求 (4)3.8 井下传感器布置及安全监测系统图绘制基本要求 (4)3.9 矿井通信联络系统图绘制基本要求 (5)3.10 矿井人员定位系统图绘制基本要求 (5)3.11 矿井安全监控系统断电控制图制基本要求 (5)3.12 矿井供配电系统图绘制基本要求 (5)3.13 井下电气设备布置图绘制基本要求 (6)3.14 井下运输系统图绘制基本要求 (6)3.15 压风自救系统图绘制基本要求 (6)3.16 矿井排水系统示意图绘制基本要求 (7)3.17 井下消防洒水及供水施救系统图绘制基本要求 (7)4 主要图例及表格 (8)4.1 井上井下对照图及水文地质图主要图例 (8)4.2 采掘工程平面图主要图例 (11)4.3 矿井通风系统图主要图例 (11)4.4 井下避灾路线图主要图例 (12)4.5 抽放瓦斯管路系统图主要图例 (13)4.6 矿井安全监测监控装备图主要图例 (13)4.7 矿井通信联络系统图主要图例 (15)4.8 矿井人员定位系统图主要图例 (15)4.9 井下运输系统图主要图例 (15)4.10压风自救系统图主要图例 (17)4.11 矿井排水系统图主要图例 (17)4.12 井下消防洒水及供水施救系统图主要图例 (18)4.13 矿井井下供配电系统图主要图例 (19)4.14 矿井地面供配电系统图主要图例 (21)4.15 图例表格、图签、图框 (22)4.16 图幅、矿区范围拐点坐标表 (23)4.17 密闭、风门汇总表 (24)4.18 主要通风机、局部通风机、测风站、工作面参数表 (25)4.19 井下电气设备布置图参数表 (26)4.20 井下运输系统图参数表 (27)前言根据安监总煤调《国家安全监管总局国家煤矿安监局关于进一步加强和规范煤矿图纸管理和监管监察工作的通知》（〔2014〕80号）要求，为了进一步规范我省煤炭矿井图纸管理，达到矿井图纸测绘及时、填绘准确、标注完善、管理规范的要求，为日常监管及抢险救灾工作提供规范、可靠的图纸资料，特编制《四川省煤炭矿井主要矿图绘制基本要求》。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
煤矿配电系统图规范
某某煤矿配电系统图规范第一条为提升矿井机电技术管理水平，规范
配电系统图绘制要求，制定本规范。
第二条矿井供电系统图绘制依据《煤矿安全规程》第四百四十七条要求。
第三条矿井供电系统图分为四种：1、井上、下配电系统图：图中
设备包括井上下6kV及以上变配电设备。
2、井下电气设备布置示意图：图中设备包括井下电气设备。
3、供电线路平面敷设示意图：图中包括供电线路。
4、变电所供电系统图：图中设备包括本变电所内高低压电气设备。
5、机房、硐室、工作面供电系统图：图中设备包括本机房、硐室、
工作面的高低压电气设备。
第四条供电系统图内容包括：供电系统图、图例、技术参数明细栏、
标题栏四部分。
1.图例1）地面变电站供电系统按开关柜主接线方式绘制。
2）井上设备、设施图形符号执行GB/T4728标准。
3）井下设备、设施图形符号执行MT/T570标准。
未涵盖的新设备、设施经申请后由矿统一设定图例，并在图中增设图
例栏标出并说明。
2.标准图幅：参照GB/T50593标准1）采用标准图幅，优先选用横幅。
2）必要时可分幅成图，形成图册。
图册选用A3图幅。
4．技术参数明细栏受图幅限制，图中设备不易标注的参数等内容，可在图上另设明细栏集中标注。
明细栏设在标题栏上方，格式可参照所须标注的参数内容自行设计。
第五条图幅与图框尺寸规定：供电系统图使用标准图幅，全矿供电系统图使用A0或A1图幅，各变电所供电系统图使用A2或A3条图幅，配电点、采掘头面供电系统图使用A3图幅。
图框格式执行《GB/T14689技术制图图纸幅面和格式》。
第六条绘图总体要求1．供电系统图设备、设施成排平行布置，表示电缆的连线水平或垂直布置，连线采用单线表示。
2、同一区域内（变电所内、变配电点内、或图纸上）不同电压等级的、不同用途类型的设备应分排布置，不同电压等级的电缆在图中应用不同颜色的连线区分。
3、设备、线路要布局合理、排列整齐、疏密有度、标注清晰，线路尽量避免交叉。
4、同一变电所或变配电点的电气设备要用矩形点划线线框框起，途中要标注出变电所名称。
5、在图上，变电所之间、变电所与配电点之间应留有适当的距离。
6、参数标注齐全、清晰；符号、线型、字体及字号统一、规范。
使用AUTOCAD软件绘制。
7、线型规定（1）粗实线：线宽0.5mm，使用范围：图框、标题栏外框。
（2）细实线：线宽0.25mm，使用范围：标题框，变配电设备、电缆。
（3）细虚线：线宽0.25mm，变电所及断电仪断电范围。
8、图中标注一般采用仿宋体、标准样式，高度为3.5mm的或5mm的
文字，根据标注文字多少，图中标注文字可适当放大和缩小；制图中所
有符号、标注、文字说明等应保证大小、比例、形式一致，布置紧密得当。
9、上标、下标、字母的大小写必须符合相关规定，如单位符号：电
压kV(k为小写，V为大写）；电流A（大写）；功率kW(k为小写，W
为大写）等。
第七条井下供电系统图按以下规定进行标注：1、每一设备应标注
型号、容量、电压、电流等主要技术参数。
2、馈电开关必须标注短路、过载（过负荷）保护的整定值、熔断器
熔体的额定电流值以及被保护干线和支线最远点两相短路电流值。
两相短
路电流值取整数，灵敏度校验值精确到小数点后两位。
矿井供电系统图的短路整定值、过载整定值等技术参数根据系统复杂
程度标注在每个变电所的下部列表说明。
3、高爆开关的短路、过载整定值应标注为开关电流互感器一次侧的
电流值。
高压开关要标注短路整定值和过载整定值。
4、电缆应按上下级和进出线关系标注箭头，电缆的型号、电压、截
面和长度应标注在电缆的上方或左侧，电缆型号应按供电系统图样本进行
标注。
5、短路点符号箭头应指向最远点（尖对尖），变压器二次侧短路点
指到出线处，同时在短路点符号处标出两相短路电流值。
7、在电源进线处标注上级供电电源的出处，如“I回路来自中央变
电所6kVⅡ段母线ⅹⅹⅹⅹ条高开”。
变压器（移变）必须标注出型号及变比（一次侧电压/二次侧电压）。
8、风电、瓦斯电闭锁的开关，应用虚线标注出风电、瓦斯电闭锁断
电范围。
第八条标注位置1．用电设备（电动机）的相关参数标注在相应图标
下方。
2．变电设备的相关参数标注在相关图标的右侧。
3．配电设备的相关参数标注在相关图标的右上方。
4．电缆的相关参数标注在水平连线的上方及垂直连线的右侧。
5．难以在图上完全标注的参数可将部分内容以明细表的形式集中标注。
一、开关类设备名称即该开关所带负荷名称，如“I回路进线”、“瓦斯
抽放站”等。
第十条图纸审签要求：所有供电系统图必须由机电科供电管理人员
设计、绘制，相关人员签字确认： 1.全矿供电系统图标题栏需要制图人、审核人、机电科长、机电副总、机电矿长和总工程师签字。
2.变电所、采掘头面等配电点悬挂的供电系统图需要制图人、审核人、机电科长、机电副总签字。
3.审核人必须为机电科主管技术员。
4.所有签字必须本人手写，不得打印。
第十一条供电系统图按现场变化情况及时补充、修改、完善，要求图纸标注内容与现场一致，并做到动态管理。
1．正常生产秩序情况下，每季度更新一次。
2．下列情况应随时更新增补修订：⑴矿井技术改造、生产能力提升引发的供电系统重大变化。
⑵新增或撤除变电所、配电点。
⑶变电所、配电点增减主要设备，变更主要供电线路的电缆路数、型号、截面等。
⑷掘进工作面投产、贯通或回收。
⑸采煤工作面投产或回收。
