煤矿安全监控系统及检测仪器使用管理规范（AQ1029—2019）中华人民共和国应急管理部发布1 范围本标准规定了煤矿安全监控系统及检测仪器的装备、设计和安装、传感器设置、使用与维护、系统及联网信息处理、管理制度与技术资料等要求。
本标准适用于全国井工煤矿，包括生产、新建和改、扩建矿井。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
AQ6201 煤矿安全监控系统通用技术要求MT/T423 空气中甲烷校准气体技术条件3 术语和定义下列术语和定义适用于本文件。
3.1煤矿安全监控系统coal mine safety monitoring system具有模拟量、开关量、累计量采集、传输、存储、处理、显示、打印、声光报警、控制等功能，用于监测甲烷浓度、一氧化碳浓度、风速、风压、温度、烟雾、馈电状态、风门状态、风筒状态、局部通风机开停、主要通风机开停等，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制等，由主机、传输接口、分站、传感器、断电控制器、声光报警器、电源箱、避雷器等设备组成的系统。
3.2传感器transducer将被测物理量转换为电信号输出的装置。
3.3甲烷传感器methane transducer连续监测矿井环境气体中及抽放管道内甲烷浓度的装置，一般具有显示及声光报警功能。
3.4风速传感器air velocity transducer连续监测矿井通风巷道中风速大小的装置。
3.5风压传感器wind pressure transducer连续监测矿井通风机、风门、密闭巷道、通风巷道等地点通风压力的装置。
3.6一氧化碳传感器carbon monoxide transducer连续监测矿井中煤层自然发火及胶带输送机胶带等着火时产生的一氧化碳浓度的装置。
3.7温度传感器temperature transducer连续监测矿井环境温度高低的装置。
AQ1029-2019 煤矿安全监控系统及检测仪器使用管理规范
4.8 煤矿采掘工、打眼工、在回风流工作的工人下井时
宜携带甲烷检测报警矿灯。
凯嘉能源集团员工学院
19
22:42:16
第二节 AQ1029—2019 煤矿安全监控系统使用规范 解读
2、部分条款解读（设计和安装） 5.1 煤矿编制采区设计、采掘作业规程和安全技术措施
时，应对安全监控设备的种类、数量和位置，信号线缆和电 源电缆的敷设，断电区域等作出明确规定，并绘制布置图和 断电控制图。煤矿安全监控系统设备布置图应以矿井通风系 统为底图，断电控制图应以矿井供电系统图为底图。
7.8粉尘传感器的设置
采煤机、掘进机、转载点、破碎处、装煤口等产尘地点宜设置粉尘传 感器。
7.9设备开停传感器的设置
主要通风机、局部通风机应设置
矿井和采区主要进回风巷道设备开停传感器。
凯嘉能源集团员工学院
22:42:15
16
第二节 AQ1029—2019 煤矿安全监控系统使用规范 解读
1、主要技术变化 ▪ 附录A重新修订为规范性附录。
凯嘉能源集团员工学院
29
22:42:19
第三节 安全监控系统使用与维护
凯嘉能源集团员工学院
30
22:42:19
第三节 安全监控系统使用与维护
凯嘉能源集团员工学院
31
22:42:20
第三节 安全监控系统使用与维护
凯嘉能源集团员工学院
32
22:42:20
第三节 安全监控系统的使用与维护
凯嘉能源集团员工学院
图2 采用两条巷道回风的采煤工作面甲烷传感器的设置
凯嘉能源集团员工学院
37
22:42:22
第三节 安全监控系统的使用与维护
（七）开关量传感器的设置 1、主要通风机、局部通风机必须设置设备开停传感器。
煤矿安全监控系统自查指南AQ1029-2019
1.采区设计；
2.作业规程及安全技术措施；
3.安全监控系统设备布置图；
4.安全监控系统断电控制图
5.2
煤矿安全监控系统主干线缆应当分设两条，从不同的井筒或者一个井筒保持一定间距的不同位置进入井下。安全监控系统不得与图像监视系统共用同一芯光纤。系统应具有防雷电保护，入井线缆的入井口处和中心站电源输入端应具有防雷措施。
查现场及资料
安全标志和证书。
4.4
煤矿安全监控系统传感器的数据或状态应传输到地面主机。
查现场及资料
4.5
煤矿应按矿用产品安全标志证书规定的型号、安全标志编号选择监控系统的传感器、断电控制器等关联设备。
查资料
相关安全标志证书资料
4.6
煤矿安全监控系统应支持多网、多系统融合，实现井下有线和无线传输网络的有机融合。煤矿安全监控系统应与上一级管理部门联网。
查资料及现场检查
1.监控布置图
2.监控日报表
井下煤仓、地面选煤厂煤仓上方应设置甲烷传感器。
查资料及现场检查
1.监控布置图
2.监控日报表
封闭的地面选煤厂车间内上方应设置甲烷传感器。
查资料及现场检查
1.监控布置图
2.监控日报表
封闭的带式输送机地面走廊上方应设置甲烷传感器。
查资料及现场检查
1.监控布置图
2.监控日报表

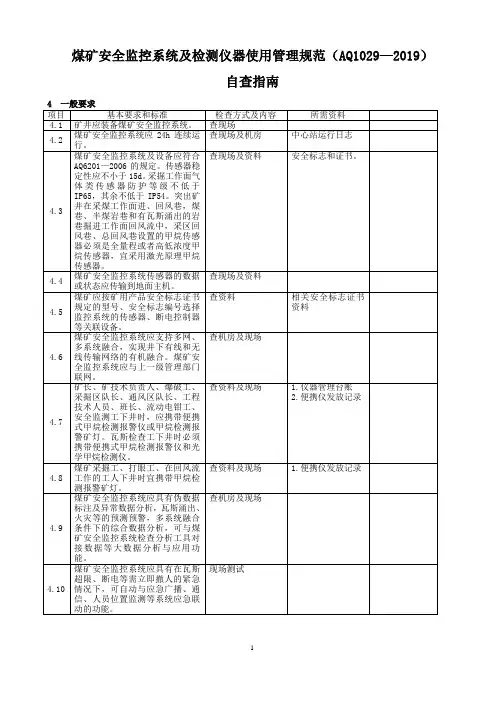

煤矿安全监控系统及检测仪器使用管理规范（AQ1029—2019）
自查指南
4 一般要求
项目
基本要求和标准
检查方式及内容
所需资料
4.1
矿井应装备煤矿安全监控系统。
查现场
4.2
煤矿安全监控系统应24h连续运行。
查现场及机房
煤矿安全监控系统及检测仪器使用管理规范(AQ1029-2019)
煤矿安全监控系统及检测仪器使用管理规范（AQ1029—2019）中华人民共和国应急管理部发布1 范围本标准规定了煤矿安全监控系统及检测仪器的装备、设计和安装、传感器设置、使用与维护、系统及联网信息处理、管理制度与技术资料等要求。
本标准适用于全国井工煤矿，包括生产、新建和改、扩建矿井。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
AQ6201 煤矿安全监控系统通用技术要求MT/T423 空气中甲烷校准气体技术条件3 术语和定义下列术语和定义适用于本文件。
3.1煤矿安全监控系统 coal mine safety monitoring system具有模拟量、开关量、累计量采集、传输、存储、处理、显示、打印、声光报警、控制等功能，用于监测甲烷浓度、一氧化碳浓度、风速、风压、温度、烟雾、馈电状态、风门状态、风筒状态、局部通风机开停、主要通风机开停等，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制等，由主机、传输接口、分站、传感器、断电控制器、声光报警器、电源箱、避雷器等设备组成的系统。
3.2传感器 transducer将被测物理量转换为电信号输出的装置。
3.3甲烷传感器 methane transducer连续监测矿井环境气体中及抽放管道内甲烷浓度的装置，一般具有显示及声光报警功能。
3.4风速传感器 air velocity transducer连续监测矿井通风巷道中风速大小的装置。
3.5风压传感器 wind pressure transducer连续监测矿井通风机、风门、密闭巷道、通风巷道等地点通风压力的装置。
3.6一氧化碳传感器 carbon monoxide transducer连续监测矿井中煤层自然发火及胶带输送机胶带等着火时产生的一氧化碳浓度的装置。
3.7温度传感器 temperature transducer连续监测矿井环境温度高低的装置。

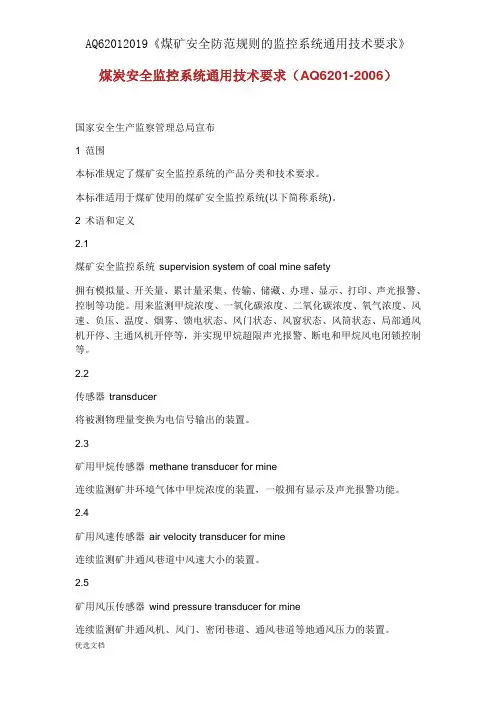

AQ62012019《煤矿安全防护规则的监控系统通用技术要求》
煤炭安全监控系统通用技术要求（AQ6201-2006）国家安全生产监察管理总局宣布1 范围本标准规定了煤矿安全监控系统的产品分类和技术要求。
本标准适用于煤矿使用的煤矿安全监控系统(以下简称系统)。
2 术语和定义2.1煤矿安全监控系统supervision system of coal mine safety拥有模拟量、开关量、累计量采集、传输、储藏、办理、显示、打印、声光报警、控制等功能。
用来监测甲烷浓度、一氧化碳浓度、二氧化碳浓度、氧气浓度、风速、负压、温度、烟雾、馈电状态、风门状态、风窗状态、风筒状态、局部通风机开停、主通风机开停等，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制等。
2.2传感器transducer将被测物理量变换为电信号输出的装置。
2.3矿用甲烷传感器methane transducer for mine连续监测矿井环境气体中甲烷浓度的装置，一般拥有显示及声光报警功能。
2.4矿用风速传感器air velocity transducer for mine连续监测矿井通风巷道中风速大小的装置。
2.5矿用风压传感器wind pressure transducer for mine连续监测矿井通风机、风门、密闭巷道、通风巷道等地通风压力的装置。
矿用一氧化碳传感器carbon monoxide transducer for mine连续监测矿井中煤的自然生气区及胶带输送机胶带等着火时产生的一氧化碳浓度的装置。
2.7矿用温度传感器temperature transducer for mine连续监测矿井环境温度高低的装置。
2.8矿用二氧化碳传感器carbon dioxide transducer for mine连续监测矿井环境气体中二氧化碳浓度的装置。
2.9矿用氧气传感器oxygen transducer for mine连续监测矿井环境气体中氧气浓度的装置。
2.10矿用烟雾传感器smoke transducer for mine连续监测矿井中胶带输送机胶带等着火时产生的烟雾浓度的装置。

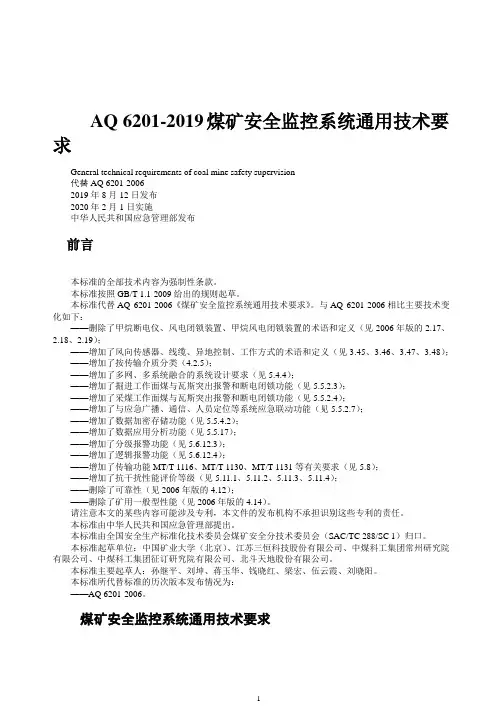

AQ 6201-2019煤矿安全监控系统通用技术要求-1
AQ 6201-2019煤矿安全监控系统通用技术要求General technical requirements of coal mine safety supervision代替AQ 6201-20062019年8月12日发布2020年2月1日实施中华人民共和国应急管理部发布前言本标准的全部技术内容为强制性条款。
本标准按照GB/T 1.1-2009给出的规则起草。
本标准代替AQ 6201-2006《煤矿安全监控系统通用技术要求》。
与AQ 6201-2006相比主要技术变化如下：——删除了甲烷断电仪、风电闭锁装置、甲烷风电闭锁装置的术语和定义（见2006年版的2.17、2.18、2.19）；——增加了风向传感器、线缆、异地控制、工作方式的术语和定义（见3.45、3.46、3.47、3.48）；——增加了按传输介质分类（4.2.5）；——增加了多网、多系统融合的系统设计要求（见5.4.4）；——增加了掘进工作面煤与瓦斯突出报警和断电闭锁功能（见5.5.2.3）；——增加了采煤工作面煤与瓦斯突出报警和断电闭锁功能（见5.5.2.4）；——增加了与应急广播、通信、人员定位等系统应急联动功能（见5.5.2.7）；——增加了数据加密存储功能（见5.5.4.2）；——增加了数据应用分析功能（见5.5.17）；——增加了分级报警功能（见5.6.12.3）；——增加了逻辑报警功能（见5.6.12.4）；——增加了传输功能MT/T 1116、MT/T 1130、MT/T 1131等有关要求（见5.8）；——增加了抗干扰性能评价等级（见5.11.1、5.11.2、5.11.3、5.11.4）；——删除了可靠性（见2006年版的4.12）；——删除了矿用一般型性能（见2006年版的4.14）。
请注意本文的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。
本标准由中华人民共和国应急管理部提出。
本标准由全国安全生产标准化技术委员会煤矿安全分技术委员会（SAC/TC 288/SC 1）归口。
煤矿供电系统图标准规范2019
煤矿供电系统图规范为了提高全矿机电技术管理水平，规范供电系统图纸相关要求，提高供电可靠性，便于现场机电管理，特制订本规范。
第一条供电图绘制基本要求1、供电系统图纸的绘制、更新必须符合《煤矿安全规程》（2016版）、《煤矿安全生产标准化基本要求及评分办法》相关规定。
2、各供电系统图纸的绘制必须与现场实际相符。
第二条供电图绘制分类及修订、审批要求1、供电系统图分类：1)矿井高压供电系统总图：由机电信息部负责绘制，图中设备包含井下移动变电站及以上高压配电设备。
2)矿井低压供电系统总图：由机电信息部负责汇总，图中设备包含各采掘工作面移动变电站及以下低压配电设备。
3)变电站、变电所、机房供电系统图：由变电站、变电所、机房分管单位负责绘制，图中设备包含变电站、变电所、机房内所有高低压配电设备。
4)配电点供电系统图：由分管单位负责绘制，图中设备包含配电点所有配电设备。
2、供电系统图的修订：1)矿井高压供电系统总图应在高压供电系统发生变化后3天内更新系统图，并打印审批。
2)矿井低压供电系统总图应在工作面搬家回撤或配电点搬迁等较大变化后，各采掘工作面分管单位上报供电系统图后3天内更新系统图，并打印审批。
3)正常生产秩序情况下，供电系统总图每季度更新、审批1次。
4)变电站、变电所、机房、配电点等供电系统图在供电系统发生设备增减、供电线路发生变更等变化后，应在3天内更新系统图。
5)变电站、变电所、机房、配电点等供电系统图发生增减小水泵、负荷线路缩短等局部变化时，可手动在图纸上进行修改，但修改次数不得超过3处，超过3次后应重新打印图纸并履行审批手续。
6)各单位供电系统图纸重新修订后必须在生产之前将电子版图纸发机电信息部OA进行备案。
3、供电系统图审批：1)矿井高压供电系统总图、低压供电系统总图需有设计人员、制图人员、审核人员、机电信息部部长、机电副总工程师、总工程师签字审核。
2)变电站、变电所、机房等供电系统图需有设计人员、制图人员、审核人员、单位负责人、机电副总工程师签字审核。
煤矿安全监控系统及检测仪器使用管理规范AQ1029—2019
U形通风方式在上隅角设置甲烷传感器T0或便 携式瓦斯检测报警仪，工作面设置甲烷传感器 T1，工作面回风巷设置甲烷传感器T2；
若煤与瓦斯突出矿井的甲烷传感器T1不能控 制采煤工作面进风巷内全部非本质安全型电气 设备，则在进风巷设置甲烷传感器T3；
低瓦斯和高瓦斯矿井采煤工作面采用串联 通风时，被串工作面的进风巷设置甲烷传 感器T4，如图1a所示。Z形、Y形、H形和W 形通风方式的采煤工作面甲烷传感器的设 置参照上述规定执行，如图1b~图1e所示。
5.5 安全监控设备的供电电源必须取自被控 开关的电源侧，严禁接在被控开关的负荷 侧。宜为井下安全监控设备提供专用供电 电源。
5.6 安装断电控制时，必须根据断电范围要 求，提供断电条件，并接通井下电源及控 制线。断电控制器与被控开关之间必须正 确接线，具体方法由煤矿主要技术负责人 审定(接线方法参见附录A)。
烷传感器拔脱等。
笔者作为多起煤矿特别重大事故国务 院煤矿事故调查专家组组长参加调查 河北唐山刘官屯煤矿“12.7”特别重大 瓦斯爆炸事故、山西大同煤矿焦家寨 “11.5”特别重大瓦斯爆炸事故、山西 临汾瑞之源煤矿“12.5” 特别重大瓦斯 爆炸事故、山西焦煤集团屯兰矿“2.22” 特别重大瓦斯爆炸事故、
4.3 接入煤矿安全监控系统的各类传感器 应符合AQ6201—2019的规定，稳定性应 不小于15d。
4.4 煤矿安全监控系统传感器的数 据或状态应传输到地面主机。
4.5 煤矿必须按矿用产品安全标志 证书规定的型号选择监控系统的传 感器、断电控制器等关联设备，严 禁对不同系统间的设备进行置换。
3.6 一氧化碳传感器 carbon monoxide transducer 连续监测矿井中煤层自然发火及胶带输送
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
煤矿供电系统图规范为了提高全矿机电技术管理水平，规范供电系统图纸相关要求，提高供电可靠性，便于现场机电管理，特制订本规范。
第一条供电图绘制基本要求1、供电系统图纸的绘制、更新必须符合《煤矿安全规程》（2016版）、《煤矿安全生产标准化基本要求及评分办法》相关规定。
2、各供电系统图纸的绘制必须与现场实际相符。
第二条供电图绘制分类及修订、审批要求1、供电系统图分类：1)矿井高压供电系统总图：由机电信息部负责绘制，图中设备包含井下移动变电站及以上高压配电设备。
2)矿井低压供电系统总图：由机电信息部负责汇总，图中设备包含各采掘工作面移动变电站及以下低压配电设备。
3)变电站、变电所、机房供电系统图：由变电站、变电所、机房分管单位负责绘制，图中设备包含变电站、变电所、机房内所有高低压配电设备。
4)配电点供电系统图：由分管单位负责绘制，图中设备包含配电点所有配电设备。
2、供电系统图的修订：1)矿井高压供电系统总图应在高压供电系统发生变化后3天内更新系统图，并打印审批。
2)矿井低压供电系统总图应在工作面搬家回撤或配电点搬迁等较大变化后，各采掘工作面分管单位上报供电系统图后3天内更新系统图，并打印审批。
3)正常生产秩序情况下，供电系统总图每季度更新、审批1次。
4)变电站、变电所、机房、配电点等供电系统图在供电系统发生设备增减、供电线路发生变更等变化后，应在3天内更新系统图。
5)变电站、变电所、机房、配电点等供电系统图发生增减小水泵、负荷线路缩短等局部变化时，可手动在图纸上进行修改，但修改次数不得超过3处，超过3次后应重新打印图纸并履行审批手续。
6)各单位供电系统图纸重新修订后必须在生产之前将电子版图纸发机电信息部OA进行备案。
3、供电系统图审批：1)矿井高压供电系统总图、低压供电系统总图需有设计人员、制图人员、审核人员、机电信息部部长、机电副总工程师、总工程师签字审核。
2)变电站、变电所、机房等供电系统图需有设计人员、制图人员、审核人员、单位负责人、机电副总工程师签字审核。
3)配电点等供电系统图需有设计人员、制图人员、审核人员、单位负责人签字审核。
4)设计人员及制图人员必须为各单位机电技术员、审核人为机电主任工程师或机电副区长。
5)所有签字必须本人手签、不得打印。
第三条供电图图纸构成图纸包含系统图图例、图幅标准、标题栏、技术参数明细栏四部分，具体要求如下：1、图例1.1地面变电站供电系统按开关柜主接线方式绘制。
1.2井上设备、设施图形符号执行GB/T4728-2000标准。
1.3井下设备、设施图形符号执行MT/T570-1996标准（见附件1）。
1.4使用合肥明信供电软件绘制图纸时，各设备、设施图形符号应统一，全部选用系统默认标准符号。
1.5上述标准未涵盖的新设备、设施可自行设定图例，但须在图中增设图例栏标出并说明（非标准图例）。
2、图幅标准2.1图纸基本幅面应采用下表所规定的的基本幅面表中 B、 L—图纸幅面的宽、长。
e 图纸不留装订边时，图纸幅面与图框的间距。
c、 a 图纸留有装订边时，图纸幅面与非装订边图框、装订边图框的间距。
2.2绘制供电系统图时根据图纸内容及牌板大小应选择标准图幅，一般各配电点供电系统图优先选择A3图幅，变电所、变电站、机房等高压供电系统图优先选择A0或A1图幅，其它可根据牌板大小适当选择。
2.3绘制矿井高压供电系统总图及矿井低压系统总图时可根据图纸内容适当选择A0加长幅面，在A0幅面的基础上长边适当加长。
2.4绘图时应用粗实线画出图框。
3、标题栏标题栏位于图纸右下角。
标题栏内容包括：名称（图纸名称及单位名称）、图纸编号（成套图纸总张数、第几张）、签字区（签字栏目包括设计、制图、审核、机电信息部部长、机电副总、总工程师、签字日期。
签字须由本人手写签）。
根据供电系统图等级不同，标题栏分为全矿供电系统图标题栏、变电所（包括变电站、机房）供电系统图及配电供电系统图标题栏三种（见附件2）。
4、技术参数明细栏受图幅限制，图中设备不易标注的参数等内容，可在图上另设明细栏集中标注。
明细栏设在标题栏上方，格式可参照所须标注的参数内容自行设计。
第四条供电图绘图总体要求1、供电系统图设备、设施成排平行布置，表示电缆的连线水平或垂直布置，连线采用单线条表示。
2、同一区域内（变电所内、变配电点内或图纸上）不同电压等级的、不同用途类型的设备应分排布置。
3、设备、线路要布局合理、排列整齐、疏密有度、标注清晰，线路尽量避免交叉。
4、同一变电所或变配电点的电气设备要用矩形点划线（绿色）线框框起，图中要标注出变电所或变配电点名称。
5、在图上，变电所之间、变电所与配电点之间应留有适当的距离。
6、参数标注齐全、清晰；符号、线型、字体及字号统一、规范。
7、图纸绘制要求使用AUTO CAD或与之兼容的软件绘制。
8、线型规定（1）粗实线：线宽0.5mm，使用范围：图框、标题栏外框。
（2）中实线：线宽0.35mm，使用范围：高压电气设备、10kV及以上高压电缆连线。
（3）细实线：线宽0.25mm，使用范围：标题框，低压变配电设备、10kV以下低压电缆连线。
（4）细虚线：线宽0.25mm，使用范围：断电仪断电范围、局部接地线。
（5）点划线：线宽0.25mm，使用范围：变电所及配电点边框。
9、图中文字格式一般采用仿宋体、标准样式，文字高度为2.5mm、3.5mm或5mm，根据标注文字多少，图中标注文字可适当放大和缩小；制图中所有符号、标注、文字说明等应保证大小、比例、形式一致，适于使用，不得过小或过大，布置紧密得当、美观。
10、上标、下标、字母的大小写必须符合相关规定，如单位符号：电压kV(k为小写，V为大写）；电流A（大写）；功率kW(k为小写，W为大写）等。
11、同一套图纸中同类电气符号绘制大小应相同，大小适当合理。
第五条供电图图纸标注规定1、井下供电系统图标注内容应符合《煤矿安全规程》（2016版）第四百六十七条相关规定，图中应标注：1)电动机、变压器、配电设备等装设地点。
2)设备的型号、容量、电压、电流等主要技术参数及其他技术性能指标。
3)馈出线的短路过负荷保护的整定值以及被保护干线和支线最远点两项短路电流值。
4)线路电缆的用途、型号、电压、截面及长度。
5)供配电设备的局部接地装置。
2、矿井供电系统图中，短路整定值、过载整定值等技术参数根据系统复杂程度标注在技术参数明细栏进行说明或在开关位置单独列表说明。
3、短路点符号箭头应指向最远点（尖对尖），变压器二次侧短路点指到出线处，同时在短路点符号处标出两相短路电流值。
4、当井下供电系统图复杂时，各变电所高爆开关的进出线可不用直线与上、下级连接，但必须在开关进出线处标明来自或到何处、上级开关系统编号；变电所、配电点等处的最下级开关还应在负荷线下端标注出负荷的安装地点和容量等情况。
5、在电源进线处标注上级供电电源的出处，如“电源来自中央变电所10kVⅡ段母线9217高开”。
在配电点配电设备电源侧和负荷侧使用箭头表示负荷去向或负荷明细时，应同时标注设备所带负荷容量，如“去往一联巷制氮机（220kW）”6、各电气设备必须标注标准设备型号。
7、变压器（移变）必须标注出型号及变比（一次侧电压/二次侧电压）如“KBSGZY-2000/10/1.14”。
8、风电、瓦斯电闭锁的开关，应用虚线标注出风电、瓦斯电闭锁断电范围。
第六条供电图标注位置1、用电设备（电动机）的相关参数标注在相应图标正下方。
2、变电设备（变压器、移动变电站）的相关参数标注在相应图标正下方或正上方，同一套图纸标注方式应一致。
3、配电设备（馈电、磁力启动器、照明综保等）的相关参数标注在相应图标正上方。
4、电缆的相关参数标注在水平连线的上方及垂直连线的左侧，电缆型号标注方式应统一，如“MYP-0.66/1.14 3*10+1*10 100m”。
使用合肥明信软件整定计算时，电缆型号及部分设备可使用系统默认型号形式。
5、难以在图上完全标注的参数可将部分内容以明细表的形式集中标注。
6、图纸各项标注应美观，如条件允许应成行、成排标注。
7、同一变电站、变电所、配电点变配电设备应有编号，同类设备连续编号，如“变压器编号为T1、T2…”、“磁力启动器编号为“照明综保编号为P1、P2…”。
S1、S2…”、“馈电编号为F1、F2…”、附件1 煤矿电气图专用图形符号表1 连接器件图形符号编号符号名称说明1 防爆插座2 防爆插头3 防爆插座和插头一般符号4 防爆三通接线盒5 防爆四通接线盒6 防爆多通接线盒一般符号符号中的n用接线数代替7 防爆母线盒一般符号8 防爆高压电缆接线盒表2 电能的发生和转换图形符号表3 开关、起动器和保护装置图形符号表4 灯和信号器件图形符号表5 地面、井1；变配电设施和设备图形符号表6 监测、控制和电信图形符号附件2 系统图标题栏1、矿井高压供电系统总图、低压供电系统总图标题栏2、变电站、变电所、机房等供电系统图标题栏3、机电硐室、配电点等供电系统图标题栏4、说明：4.1绘制供电系统图时根据不同系统图内容选择相应的标题栏。
4.2标题栏内系统图名称根据实际进行修改，选择仿宋3.5号字。
4.3标题栏内编制单位名称填写单位全称，如“***煤矿综采区”，选择仿宋3.5号字。
4.3标题栏内图纸编号栏各单位自行编号，编号规则为：单位代号GD-年份-序号，如“综采区为ZCGD-2019-01”、“综掘一区为ZYGD-2019-01”、“综掘二区为ZEGD-2019-01”、“机电区为JDGD-2019-01”、“生产准备区为SCGD-2019-01”、“通风区为TFGD-2019-01”、“机电信息部为JXGD-2019-01”、“选煤厂为XMGD-2019-01”，字体为仿宋3.5号字。
4.4 “设计及批准者”、“*****有限责任公司”字样选择仿宋3.5号字，其它为2.5号字。
