零件测量与质量控制技术期中试卷

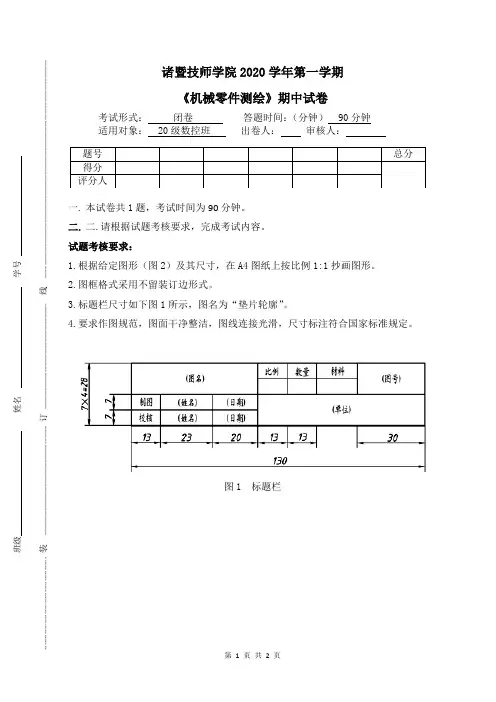

《机械零件测绘》期中试卷
《机械零件测绘》期中试卷
考试形式：闭卷答题时间：（分钟）90分钟
适用对象：20级数控班出卷人：审核人：
题号
总分
得分
评分人
一.本试卷共1题，考试时间为90分钟。
二.二.请根据试题考核要求，完成考试内容。
试题考核要求：
1.根据给定图形（图2）及其尺寸，在A4图纸上按比例1:1抄画图形。
2.图框格式采用不留装订边形式。
3.标题栏尺寸如下图1所示，图名为“垫片轮廓”。
4.要求作图规范，图面干净整洁，图线连接光滑，尺寸标注符合国家标准规定。Βιβλιοθήκη 图1 标题栏图2 垫片轮廓
《零件测量与质量控制技术》选择题测试(三)
《零件测量与质量控制技术》选择题测试（三）姓名 （ ）1.可调千斤顶适用于检测（ ）。
A ．平行度误差 B ．平面度误差 C ．直线度误差 D ． 圆度误差 （ ）2.产品质量往往要受到5M1E 的影响，以下不属于5M1E 要素的是（ ）。
A. 机器 B ．材料 C ．环境 D ．运输 （ ）3.利用万能角度尺的角尺和基尺的组合，可以测量的范围为 度 ( )。
A. 0-50 B. 50-140 C. 140-230 D.230-320 （ ）4.30h6,30f6,30g6三个公差带（ ）。
A. 基本偏差相同，公差等级不同 B. 基本偏差相同，公差等级相同 C. 基本偏差不同，公差等级相同 D. 基本偏差不同，公差等级不同 （ ）5.可用于检定角度样板，也可用于测量精密零件的角度的量具是（ ）。
A ．90°角尺 B ．万能角度尺 C. 正弦规 D. 角度量块 （ ）6.用游标卡尺测量工件的轴径属于（ ）。
A. 间接测量 B. 相对测量 C. 动态测量 D.绝对测量 （ ）7.用螺纹千分尺分别在5个测量点测量三角形螺纹，可得5个尺寸值M ，此时以 作为被测螺纹的实际中径值。
( ) A. 最小值 B. 平均值 C. 最大值 D.公式d 2=M-C 60（ ）8. 计量值控制图是生产过程质量控制最常用的工具。
( ) A. B. - C X ~- D.X-Rs（ ）9.有一批孔类零件，孔径尺寸φ50±0.027mm,经检测，该批零件的内孔尺寸标准差为0.0054mm,假设零件的公差分布中心与质量特性值分布中心重合，其工序能力为 。
( ) A. 工序能力过高 B. 工序能力充足 C 工序能力尚可 D.工序能力不足 （ ）10．主要用于测量孔和沟槽的深度及两平面间的距离的千分尺是 。
A ．内径千分尺 B ．深度千分尺 C ．螺纹千分尺 D ．公法线千分尺 （ ）11．如果梯形螺纹的公称直径是Tr40，那么检测螺纹外径跨度最适用的公法线千分尺量程应为 。

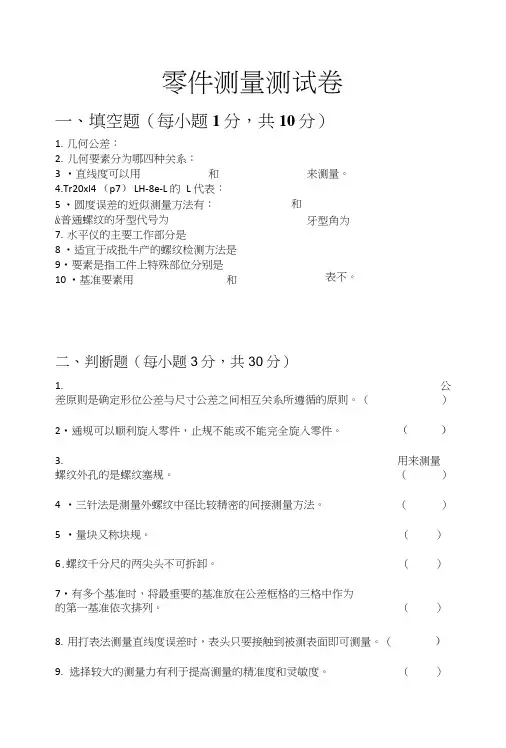

零件测量试卷(附答案).doc
零件测量测试卷一、填空题（每小题1分，共10分）1. 几何公差：2. 儿何要素分为哪四种关系： 3 •直线度可以用 和 4.Tr20xl4 （p7） LH-8e-L 的 L 代表： 5 •圆度误差的近似测量方法有： &普通螺纹的牙型代号为 7. 水平仪的主要工作部分是8 •适宜于成批牛产的螺纹检测方法是 9•要素是指工件上特殊部位分别是 10 •基准要素用 和二、判断题（每小题3分，共30分）1.公差原则是确定形位公差与尺寸公差之间相互关系所遵循的原则。
（ ）2•通规可以顺利旋入零件，止规不能或不能完全旋入零件。
（ ）3.用来测量螺纹外孔的是螺纹塞规。
（ ） 4 •三针法是测量外螺纹中径比较精密的间接测量方法。
（ ） 5 •量块又称块规。
（ ） 6.螺纹千分尺的两尖头不可拆卸。
（）7•有多个基准时，将最垂要的基准放在公差框格的三格中作为 的第一基准依次排列。
（ ）8. 用打表法测量直线度误差时，表头只要接触到被测表面即可测量。
（ ）9. 选择较大的测量力有利于提高测量的精准度和灵敏度。
（）来测量。
和牙型角为表不。
10•直线度限制的直线有平面内的直线、直线回转体上的素线、平面与平面的交线，不包括轴线。
（）三、选择题（每小题3分，共30分）1. 透光法检测大平面工件时，如果基准会在平面上滑动后呈现亮点，说明弓箭亮 点出的表面。
（ ） A. 表面平整 B. 中间凸起 C. 中间凹陷 D. 无法判别2. 用打表法测量，需要测量儿次（ ）A. 3次B. 4次C. 5次D. 6次3•互换性的特点（ ） A. 品种多，规模大，标准化 B. 分工细，协作多，操作易 C. 标准化，操作易，更换快D. 操作易，规模大，协作多5 •标有（ A. GO B. ZC. NOGOD. L6.关于外径千分尺的特点下列说法中错误的是（ ）A. 使用灵活，读数准确。
B. 测量精度比游标卡尺高。
C. 测量范围广。
D. 外径千分尺可以用来测量精密孔径。
《零件测量与质量控制技术》典型试题
《零件测量与质量控制技术》典型试题(一年级用)《零件测量与质量控制技术》典型试题姓名：得分:一、填空题（1分/空格，共20分）1、测量是以确定被测对象的为目的的全部操作。
任何测量过程都包含了测量、计量单位、测量和测量.等四个要素。
2、零件要实现互换性必须要满足几何参数、物理参数和化学参数都在规定范围内，其中几何参数主要指参数、参数、.参数和表面粗糙度。
3、人们在设计零件时规定一个允许零件几何参数的变动量称为。
4、公差带是由和两个基本要素确定的。
5、最小极限尺寸减去其基本尺寸所得的代数差称为，孔的下偏差用表示。
6、测量20mm块规时，游标卡尺上的读数为20.02mm，若此游标卡尺测得某槽宽为9.92mm，则此槽的实际宽度应为 mm.7、千分尺的刻线原理：微分筒的外圆锥上刻有50格，测微螺杆的螺距为0.5mm。
微分筒每转一圈，测微螺杆就轴向移动mm，微分筒每转过一格时，测微螺杆就移动 mm。
8、内径千分尺可以用来测量 mm以上的内径尺寸，它的读数方法与相同。
9、塞规是孔用极限量规，它的通规是根据孔的极限尺寸确定的，止规是按孔的极限尺寸设计的。
10、塞尺又称厚薄规或，用来检验间隙大小和窄槽宽度。
二、选择题（将正确选项前的字母填入括号内，2分/题，共30分）1、具有互换性的零件应是（）A、形状和尺寸完全相同的零件B、不同规格的零件C、相互配合的零件D、相同规格的零件2、确定不在同一尺寸段的两尺寸的精度程度，是根据两尺寸的（）确定。
A、公差等级B、公差数值大小C、基本偏差 D、实际偏差3、下列标准公差中，精度最低的是（）。
A、IT0B、IT01C、IT10D、IT114、配合性质的判断方法是，当ei≥ES时为（）配合。
A、间隙B、过盈C、过渡D、无法确定5、配合代号为F7/h6应理解为（）配合。
A、基轴制间隙B、基轴制过盈C、基孔制间隙D、基孔制过盈6、0.02mm的游标卡尺的刻线原理是尺身每小格1mm，当两测量爪合并时，游标上的50格刚好与尺寸上的（）对齐。

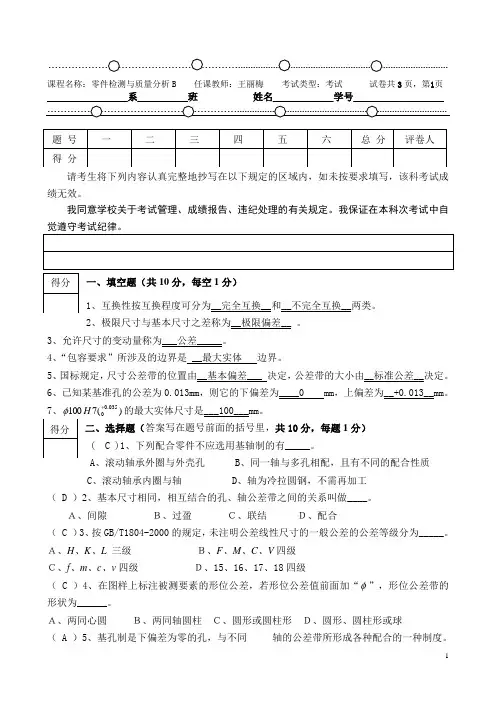

《零件检测与质量分析》试卷B答案
课程名称：零件检测与质量分析B 任课教师：王丽梅考试类型：考试试卷共3页，第1页＿＿＿＿＿＿＿＿系＿＿＿＿＿班姓名＿＿＿＿＿＿学号＿＿＿＿＿＿＿＿＿请考生将下列内容认真完整地抄写在以下规定的区域内，如未按要求填写，该科考试成绩无效。
我同意学校关于考试管理、成绩报告、违纪处理的有关规定。
我保证在本科次考试中自一、填空题（共10分，每空1分）1、互换性按互换程度可分为__完全互换__和__不完全互换__两类。
2、极限尺寸与基本尺寸之差称为__极限偏差__ 。
3、允许尺寸的变动量称为___公差_____。
4、“包容要求”所涉及的边界是 __最大实体边界。
5、国标规定，尺寸公差带的位置由__基本偏差___ 决定，公差带的大小由__标准公差__决定。
6、已知某基准孔的公差为0.013mm，则它的下偏差为____0 mm，上偏差为__+0.013__mm。
7、)(7100035.0+Hφ的最大实体尺寸是___100___mm。
二、选择题（答案写在题号前面的括号里，共10分，每题1分）( C )1、下列配合零件不应选用基轴制的有_____。
A、滚动轴承外圈与外壳孔B、同一轴与多孔相配，且有不同的配合性质C、滚动轴承内圈与轴D、轴为冷拉圆钢，不需再加工（ D）2、基本尺寸相同，相互结合的孔、轴公差带之间的关系叫做____。
Ａ、间隙Ｂ、过盈Ｃ、联结Ｄ、配合（ C ）3、按GB/T1804-2000的规定，未注明公差线性尺寸的一般公差的公差等级分为_____。
Ａ、H、K、L三级Ｂ、F、M、C、V四级Ｃ、f、m、c、v四级Ｄ、15、16、17、18四级（ C ）4、在图样上标注被测要素的形位公差，若形位公差值前面加“φ”，形位公差带的形状为______。
Ａ、两同心圆Ｂ、两同轴圆柱Ｃ、圆形或圆柱形Ｄ、圆形、圆柱形或球（ A ）5、基孔制是下偏差为零的孔，与不同_____轴的公差带所形成各种配合的一种制度。
课程名称：零件检测与质量分析B 任课教师：王丽梅考试类型：考试试卷共3页，第2页＿＿＿＿＿＿＿＿系＿＿＿＿＿班姓名＿＿＿＿＿＿学号＿＿＿＿＿＿＿＿＿Ａ、基本偏差的Ｂ、基本尺寸的Ｃ、实际偏差的（ D ）6、公差原则是指_____。
《机械零件测绘》期中考试试卷(2015上)
2015年上学期《机械零件测绘》期中考试试卷班级__________姓名______学号____
一、填空题（20分）
1、测量误差主要有__________、__________、__________三种。
2、游标卡尺的种类分__________、__________、__________三大类。
3、游标卡尺可以测量__________、__________、__________等尺寸。
4、轴类零件一般在车床上加工，其主视图应根据__________原则选择。
二、判断题（10分）
1、内外卡钳可以用来测量内径和外径，能直接读出测量结果。
（）
2、游标卡尺在正式测量前，必须校对零位。
（）
3、螺纹样板可以用来测量螺纹的直径。
（）
4、测绘过程中，可以不画零件草图，直接画出零件工作图。
（）
5、零件图中必须注明表面粗糙度、公差、材料等技术要求。
（）
三、看图题（30分）
1、读出下列几个图中的游标卡尺数值。
该尺寸的读数是：
____________
该尺寸的读数是：
____________
该尺寸的读数是：________ 2、读出下列几个图中的百分尺的读数
该尺寸的读数是：
________
该尺寸的读数是：________
四、画图题（40分）
根据轴类零件的图，测绘零件尺寸并绘制零件图。
传动部件的检测与质量控制考核试卷
B.声波检测
C.红外线检测
D.涡流检测
2.传动部件质量控制中，表面硬度检测通常采用以下哪种方法？（）
A.洛氏硬度测试
B.布氏硬度测试
C.维氏硬度测试
D.里氏硬度测试
3.在传动部件的检测过程中，以下哪个因素不会影响测量精度？（）
A.测量仪器的精度
B.环境温度
C.操作者的技术水平
D.传动部件的颜色
C.表面出现划痕
D.材料内部裂纹
7.在传动部件的质量控制中，以下哪个参数不是衡量齿轮加工精度的指标？（）
A.齿形误差
B.齿距误差
C.齿向误差
D.材料弹性模量
8.下列哪种方法主要用于检测传动轴的弯曲变形？（）
A.激光测距仪
B.百分表
C.振动传感器
D.红外热像仪
9.传动部件在运行过程中，以下哪种现象可能是轴承故障引起的？（）
传动部件的检测与质量控制考核试卷
考生姓名：__________答题日期：__________得分：__________判卷人：__________
一、单项选择题（本题共20小题，每小题1分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的）
1.下列哪种检测方法主要用于传动部件的尺寸检测？（）
2.检测方法：使用百分表测量轴的径向跳动。注意事项：在多个位置测量，确保轴清洁无污物。
3.通过测量和调整齿轮啮合间隙，可以减少齿面磨损和噪音，提高传动平稳性和效率。
4.无损检测重要性：提前发现潜在缺陷，防止故障。方法：磁粉、涡流、射线、超声波探伤。
A.超负荷运行
B.张紧力过大
C.环境温度变化
D.材料老化
9.传动部件的振动特性检测可以采用以下哪些方法？（）
零配件质量控制考核试卷
C.望远镜
D.激光测距仪
2.关于零配件质量控制，以下哪项不是其核心内容？（）
A.材料检验
B.加工过程控制
C.销售渠道管理
D.成品验收
3.在零配件质量检验中，以下哪个参数不属于力学性能检验？（）
A.抗拉强度
B.延伸率
C.硬度
D.电阻率
4.下列哪种方法通常用于检测零配件表面缺陷？（）
A.目视检查
A.查检表
B.直方图
C.控制图
D.流程图
2.以下哪些因素会影响零配件的加工精度？（）
A.加工设备精度
B.操作人员技能
C.加工材料性能
D.生产环境
3.在零配件质量检验中，以下哪些方法可以用于检测内部裂纹？（）
A.磁粉检测
B.超声波检测
C.射线检测
D.目视检查
4.以下哪些是制定零配件质量控制计划时需要考虑的因素？（）
6.质量成本可以分为预防成本、评估成本、内部失败成本和______。
7.零配件的加工精度受到加工设备精度、操作人员技能、加工材料性能和______等因素的影响。
8.在质量管理体系中，______是指为达到质量目标所需的各种质量管理和质量保证活动。
9.以下______不属于无损检测方法：磁粉检测、超声波检测、射线检测。
7.在零配件生产过程中，以下哪些环节需要进行控制？（）
A.原材料采购
B.生产加工
C.成品检验
D.产品的使用
8.以下哪些是常用的零配件清洁度检测方法？（）
A.光学检测
B.油液分析
C.气体分析
D.目视检查
9.以下哪些工具可以用于分析零配件失效的原因？（）
A.失效模式及影响分析（FMEA）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10数控零件测量与质量控制技术期中试卷
班级_____________ 姓名_____________
一、选择题（每题1分共20分）
1、最大极限尺寸与基本尺寸大小关系。
（）
A、大于
B、等于
C、小于
D、大于、等于或小于
2、某对配合的孔和轴，测得孔为Φ50+0.025/0，轴为Φ50+0.050/+0.034，则孔轴的配合性质为。
（）
A、间隙配合
B、过盈配合
C、过渡配合
D、过盈或过渡配合
3、对偏差与公差之关系，下列说法正确的是。
（）
A、实际偏差越大，公差越大
B、上偏差越大，公差越大
C、上、下偏差越大，公差越大
D、上、下偏差之差的绝对值越大，公差越大
4、尺寸合格的条件是（）
A、实际尺寸等于基本尺寸
B、实际偏差在公差范围内
C、实际偏差处于上、下偏差之外
D、实际尺寸小于或等于基本尺寸
5、最大实体尺寸是指（）
A、孔和轴的最大极限尺寸
B、孔和轴的最小极限尺寸
C、孔的最小极限尺寸和轴的最大极限尺寸
D、孔的最大极限尺寸和轴的最小极限尺寸
6、轴的最大极限尺寸字母表示方式（）
A、ei
B、es
C、Lmin
D、lmax
7、基本尺寸是（）
A、测量时得到的
B、加工时得到的
C、装配后得到的
D、设计时给定的
8、尺寸公差带图的零线表示（）
A、最大极限尺寸
B、最小极限尺寸
C、基本尺寸
D、实际尺寸
9、当孔的最大极限尺寸与轴的最小极限尺寸的代数差为正值时，此代数差称为（）
A、最大间隙
B、最小间隙
C、最大过盈
D、最小过盈
10、当孔的下偏差大于相配合的轴的上偏差时，此配合性质是（）
A、间隙配合
B、过渡配合
C、过盈配合
D、无法确定
11、下列形位公差项目中，属于形状公差的是（）
A、圆柱度
B、平行度
C、同轴度
D、圆跳动
12、最小极限尺寸减其基本尺寸所得的代数差为（）。
A、上偏差
B、下偏差
C、基本偏差
D、实际偏差
13、基本偏差确定公差带的位置，一般情况下，基本偏差是（）。
A、上偏差；
B、下偏差、
C、实际偏差；
D、靠近零线的上偏差或下偏差
14、所谓____ _，是指制成同一规格的零件中，不需要作任何挑选或附加加
工（如选配或钳工加工）就可以组装成部件或整机，并能达到设计要求。
A、不完全互换性
B、完全互换性
C、互换性
D、公差
15、Ф30H7/f6表示_____的_____
A、基孔制，过盈配合
B、基轴制，间隙配合
C、基轴制，过盈配合
D、基孔制，间隙配合
16、用精度为0.02mm的游标卡尺测量直径为Ф5--Ф6的轴的直径，发现游标上第5条刻线与尺身上刻线对齐，则读数为_____
A、5.10
B、5.02
C、5.5
D、5.01
17、基本尺寸是_________时给定的尺寸。
（）
A、制造
B、测量
C、设计
D、制定工艺
18、φ80H7/p6的配合为。
（）
A、间隙配合
B、过盈配合
C、过渡配合
D、过渡或过盈配合
19、属于形状公差的有＿＿。
A、圆柱度；
B、平行度；
C、同轴度；
D、圆跳动。
20、属于位置公差的有＿＿。
A、平行度；
B、平面度；
C、线轮廓度；
D、圆度。
二、填空题（每题1分共19分）
1、在尺寸公差带图中，表示基本尺寸的一条直线称为___________。
在此线以上的偏差称为___________，在此线以下的偏差称为___________。
2、零件几何参数允许变动量称为_____________。
3、国家标准将配合分为__________、____________、__________。
4、φ50g6中φ50表示_____________，字母g表示________________，数字6表示________________________。
5、国家规定基准孔的下偏差为________，基本偏差代号为__________________；基准轴的上偏差为___________，基本偏差代号为_____________。
6、孔在图样上标注为Φ80H7，其中公差等级为______________级。
7、国家标准把公差等组分为（）个等级，分别用IT01、IT0、IT1-IT18表示，
称为标准公差。
8、识图填空题
（1）Ф100h6外圆对孔Ф45P7的轴线的径向圆跳动公差（）mm；
（2）Ф100h6外圆的圆度公差为（）mm；
（3）零件上箭头所指两端面之间的平行度公差为（）mm。
三、判断题（每题1分共14分）
1、某零件的实际尺寸正好等于基本尺寸，该尺寸必然合格。
（）
2、尺寸公差通常为正值，在个别情况下也可以为负值或零。
（）
3、基本尺寸必须小于或等于最大极限尺寸，而大于或等于最小极限尺寸。
（）
4、在尺寸公差带图中，零线以上为上偏差，零线以下为下偏差。
（）
5、尺寸公差代号由基本偏差代号和公差等级数字组成。
（）
6、无论公差数值是否相等，只要公差等级相同，则尺寸的精度就相同。
（）
7、尺寸公差是尺寸允许的变动量、用绝对值来定义的。
因而它没有正、负的含义。
（）
8、凡是合格的零件一定具有互换性。
（）
9、平面的几何特性要比直线复杂，因而平面度公差带形状要比直线度公差带形状复杂。
（）
10、相互配合的孔和轴，其基本尺寸必然相等。
( )
11、上偏差是最大极限尺寸减去其基本尺寸所得的代数差。
（）
12、间隙配合中的两个极点是最大过盈和最小间隙。
（）
13、零件的实际尺寸在最大最小极限尺寸之间则为合格。
（）
14、最大极限尺寸一定大于基本尺寸,最小极限尺寸一定小于基本尺寸。
（）
四、读图题（共9分）
1、读出下图的数值。
图（1）读数值为图（2）读数值为
图（3）读数是_______________________
图（4）读数是_______________
图（5）读数是________________ 五、将下面的形位公差要求标注在图样中（10分）
解释如下端盖图样各标注的含义。
1、Φ55外圆轴线对Φ35孔轴线的公差为Φ0.02mm;
2、尺寸19mm的右端面对Φ35孔轴线的公差为0.03mm;
3、零件左端面对Φ35孔轴线的公差为0.03mm;
4、Φ35孔的上偏差为 mm,下偏差为0；Φ55外圆的上偏差为0,下偏差为 mm；
5、Φ55的面、Φ35的面、尺寸19mm
1.6μm；其余表面的表的面和零件的左的表面粗糙度R
a
面粗糙度值均为_________________μm。
六、计算题（18分）
1、求孔Φ60+0.014/-0.032mm的最大极限尺寸，最小极限尺寸及公差值的大小。
并画出孔的公差带图（按1000：1的比例尺画）（6分）
2、已知下列某孔、轴配合为Φ25H8/f7（请查附录表），指出其孔、轴最大极限尺寸和最小极限尺寸及公差数值。
判断其基准制及配合性质，画出公差带图（按1000：1的比例尺画）。
（12分）
七、综合题（10分）
（1）、该零件的名称是，制造材料是，采用的比例是。
（2）、该零件共用了个图形来表达，从表达方式上看标有A-A的图形是图，B-B字母的图是图，上面标有4：1是图。
（3）、表示被测要素为，基准要素为，公差项目为，公差值为。
