中等职业学校学年第二学期期末试卷级机电专业《极限配合与技术测量基础》试卷班级________ 学号________ 姓名_________一、填空：（共 30分，每小题1分）1、构成零件外形的点、线、面是要素，表示轮廓要素的对称中心的点、线、面是要素。

2、允许尺寸变化的两个界限分别是和。

它们是以为基数来确定的。

3、定向公差有三项，分别是、和三个项目；定位公差的项目也有三项，分别是、和；跳动公差的项目有和两项。

4、标准设置了个标准公差等级，其中级精度最高，级精度最低。

5、当被测要素是轮廓要素时，指引线的箭头应指在该要素的或其上，并应与尺寸线；被测要素是中心要素时，指引线的箭头应与确定该要素的轮廓尺寸线。

6、孔的基本偏差从至为下偏差，它们的绝对值依次逐渐；从至为上偏差，其绝对值依次逐渐。

7、圆跳动公差根据给定测量方向可分为圆跳动、圆跳动和圆跳动三种；全跳动公差分为全跳动和全跳动两种。

二、判断：（共15分，每小题1分）1、( ) 使用相同精度的计量器具，采用直接测量法比采用间接测量法精度高。

2、（）具有互换性的零件应该是形状和尺寸完全相同的零件。

3、( ) 零件的行位误差是由加工中机床精度、加工方法等多种因素形成的，因此在加工中采用高精度的机床，采用先进的加工方法等，可使行位误差值为零。

4、（）零件的实际尺寸位于所给定的两个极限尺寸之间，则零件的尺寸为合格。

5、( ) 形位公差带的大小，是指公差带的宽度、直径或半径差的大小。

6、（）相互配合的孔和轴，其基本尺寸必然相同。

7、( ) 圆度公差的被测要素可以是圆柱面也可以是圆锥面。

8、( ) 孔和轴的加工精度越高，则其配合精度就越高。

9、( ) 判断线轮廓度和面轮廓度是属形状公差还是位置公差的主要依据是看图样上是否标注出基准，标注出基准的属位置公差，未标注的属形状公差。

10、（）代号H和h的基本偏差数值等于零。

11、( ) 圆跳动和全跳动的划分是依被测要素的大小而定的，当被测要素面积较大时为全跳动，反之为圆跳动。

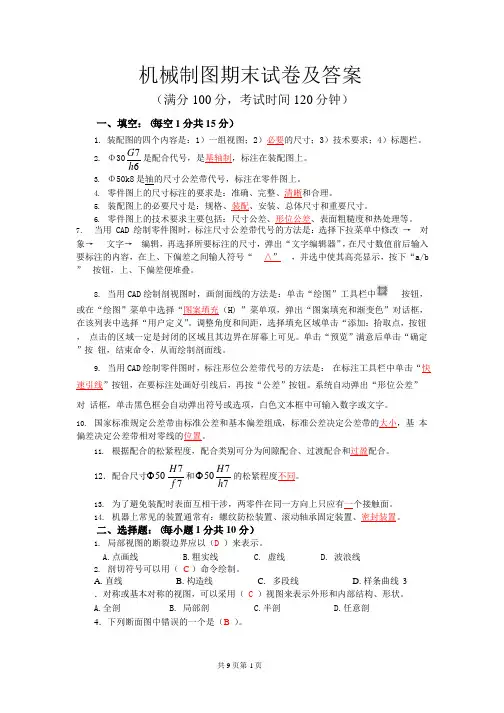

机械制图期末试卷和答案

3 ．已知孔和轴的配合为 φ 35H7/n6 ，基本尺寸在 >30~40mm 时， IT7=0.025mm ， IT6=0.016mm，偏差代号 n 的基本偏差为下偏差，其值为+0.017 画出轴和孔的公差带图，并判断配合性质。（8 分）
公差带图：
孔的上下偏差为：ES=+0.025，EI=0 轴的上下偏差为：es=+0.033，ei=+0.017 由公差带图可知，该配合为过渡配合
9. 当用 CAD 绘制零件图时，标注形位公差带代号的方法是：在标注工具栏中单击“快速引线”按钮，在要标注处画好引线后，再按“公差”按钮。系统自动弹出“形位公差”
对话框，单击黑色框会自动弹出符号或选项，白色文本框中可输入数字或文字。
10. 国家标准规定公差带由标准公差和基本偏差组成，标准公差决定公差带的大小，基本偏差决定公差带相对零线的位置。
s7
9. 现行的《极限与配合》标准中，标准公差分为 28 个等级。
（╳ ）
10. 标准公差数值即与公差等级有关也与基本尺寸有关。
（√ ）
共 9 页第 3 页
四、补漏线：（共 10 分） 1．补画主视图上的漏线。（4 分） 2．补漏线，并标注尺寸（粗牙普通螺纹，1:1 测量）（6分）
五、补视图：（每题 5 分共 10 分） 1．已知主视图与俯视图补画左视图
1. 局部视图的断裂边界应以（D ）来表示。
A.点画线
B.粗实线
C. 虚线
D. 波浪线
2. 剖切符号可以用（ C ）命令绘制。
A.直线
B.构造线
C. 多段线
D.样条曲线 3
．对称或基本对称的视图，可以采用（ C ）视图来表示外形和内部结构、形状。

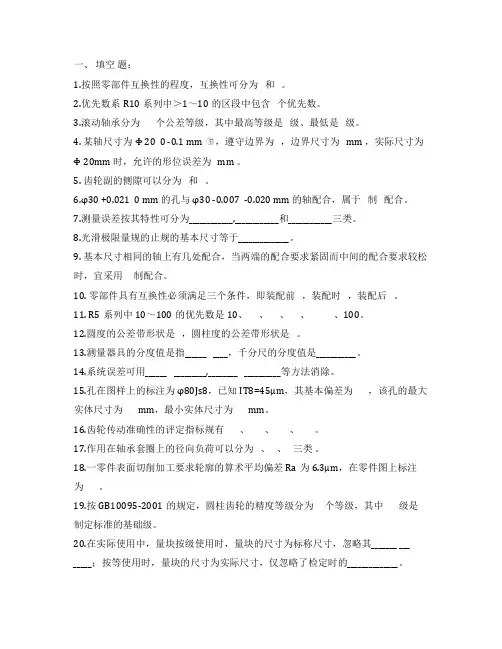

广东工业大学2021年《机械精度设计与检测》期末试题及答案

一、填空题：1.按照零部件互换性的程度，互换性可分为和。

2.优先数系R10系列中＞1～10的区段中包含个优先数。

3.滚动轴承分为个公差等级，其中最高等级是级、最低是级。

4. 某轴尺寸为Φ 20 0 -0.1 mm ，遵守边界为，边界尺寸为 mm ，实际尺寸为Φ 20mm 时，允许的形位误差为 mm 。

5. 齿轮副的侧隙可以分为和。

6.φ30 +0.021 0 mm 的孔与φ30 -0.007 -0.020 mm 的轴配合，属于制配合。

7.测量误差按其特性可分为____________,____________和____________三类。

8.光滑极限量规的止规的基本尺寸等于______________。

9. 基本尺寸相同的轴上有几处配合，当两端的配合要求紧固而中间的配合要求较松时，宜采用制配合。

10. 零部件具有互换性必须满足三个条件，即装配前，装配时，装配后。

11. R5系列中10～100的优先数是10、、、、、100。

12.圆度的公差带形状是，圆柱度的公差带形状是。

13.测量器具的分度值是指______ ____，千分尺的分度值是___________。

14.系统误差可用______ _________,________ __________等方法消除。

15.孔在图样上的标注为φ80Js8，已知IT8=45μm，其基本偏差为，该孔的最大实体尺寸为 mm，最小实体尺寸为 mm。

16.齿轮传动准确性的评定指标规有、、、。

17.作用在轴承套圈上的径向负荷可以分为、、三类。

18.一零件表面切削加工要求轮廓的算术平均偏差Ra为6.3μm，在零件图上标注为。

19.按GB10095-2001的规定，圆柱齿轮的精度等级分为个等级，其中级是制定标准的基础级。

20.在实际使用中，量块按级使用时，量块的尺寸为标称尺寸，忽略其_______ ________；按等使用时，量块的尺寸为实际尺寸，仅忽略了检定时的______________。

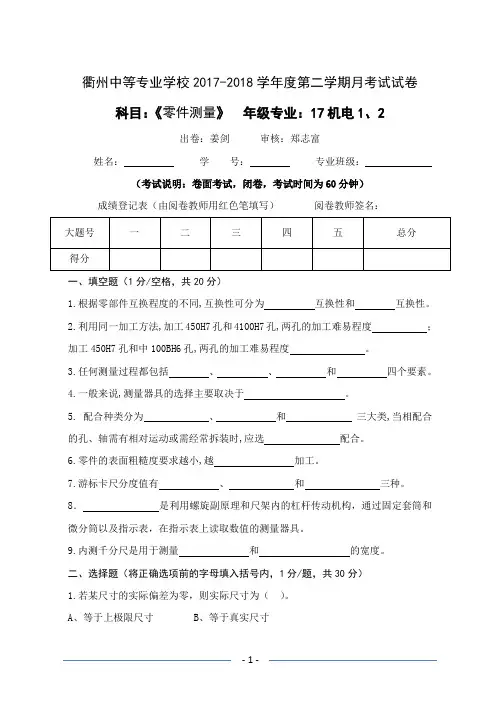

零件测量2018年第二学期第一次月考试卷(17机械1、2)

衢州中等专业学校2017-2018学年度第二学期月考试试卷科目：《零件测量》年级专业：17机电1、2出卷：姜剑审核：郑志富姓名：学号：专业班级：（考试说明：卷面考试，闭卷，考试时间为60分钟）成绩登记表（由阅卷教师用红色笔填写）阅卷教师签名：一、填空题（1分/空格，共20分）1.根据零部件互换程度的不同,互换性可分为互换性和互换性。

2.利用同一加工方法,加工450H7孔和4100H7孔,两孔的加工难易程度；加工450H7孔和中100BH6孔,两孔的加工难易程度。

3.任何测量过程都包括、、和四个要素。

4.一般来说,测量器具的选择主要取决于。

5. 配合种类分为、和三大类,当相配合的孔、轴需有相对运动或需经常拆装时,应选配合。

6.零件的表面粗糙度要求越小,越加工。

7.游标卡尺分度值有、和三种。

8．是利用螺旋副原理和尺架内的杠杆传动机构，通过固定套筒和微分筒以及指示表，在指示表上读取数值的测量器具。

9.内测千分尺是用于测量和的宽度。

二、选择题（将正确选项前的字母填入括号内，1分/题，共30分）1.若某尺寸的实际偏差为零，则实际尺寸为（）。

A、等于上极限尺寸B、等于真实尺寸C、等于公称尺寸D、等于下极限尺寸2.关于孔Ф30R6 ，下列说法正确的是（）。

A、零件的实际尺寸为Ф30 mmB、孔的公差值为0.06mmC、孔的上、下极限尺寸无法确定D、孔的基本偏差代号为R3.分度值为0.02mm的游标卡尺，当游标上的零线与尺身刻线接近，游标上第50格刻线与尺身上第65格刻线对齐，此时游标尺的正确读数为（）。

A、14B、15C、16D、174.分度值为0.02mm的游标卡尺，当游标卡尺的读数为42.18mm，游标上第9格刻线与尺身上第（）格刻线对齐。

A、51B、42C、60D、245. 主要用来测量外径千分尺难以测量的槽和沟的量具是（）。

A.钢直尺B.游标卡尺C. 高度游标卡尺D.尖头千分尺6.Ra值测量最常用的方法是（）。

钳工工艺与技能训练第3版期末试卷附答案1

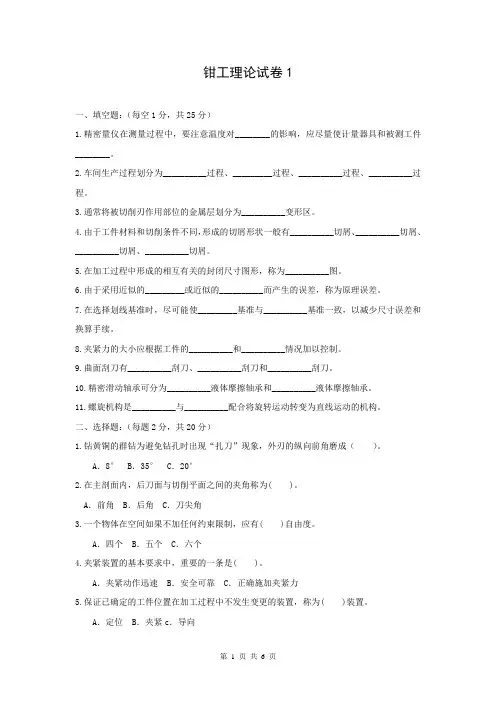

钳工理论试卷1一、填空题：（每空1分，共25分）1.精密量仪在测量过程中，要注意温度对________的影响，应尽量使计量器具和被测工件________。

2.车间生产过程划分为__________过程、_________过程、__________过程、__________过程。

3.通常将被切削刃作用部位的金属层划分为__________变形区。

4.由于工件材料和切削条件不同，形成的切屑形状一般有__________切屑、__________切屑、__________切屑、__________切屑。

5.在加工过程中形成的相互有关的封闭尺寸图形，称为__________图。

6.由于采用近似的_________或近似的__________而产生的误差，称为原理误差。

7.在选择划线基准时，尽可能使_________基准与__________基准一致，以减少尺寸误差和换算手续。

8.夹紧力的大小应根据工件的__________和__________情况加以控制。

9.曲面刮刀有__________刮刀、__________刮刀和__________刮刀。

10.精密滑动轴承可分为__________液体摩擦轴承和__________液体摩擦轴承。

11.螺旋机构是__________与__________配合将旋转运动转变为直线运动的机构。

二、选择题：（每题2分，共20分）1.钻黄铜的群钻为避免钻孔时出现“扎刀”现象，外刃的纵向前角磨成（）。

A．8°B．35°C．20°2.在主剖面内，后刀面与切削平面之间的夹角称为( )。

A．前角B．后角C．刀尖角3.一个物体在空间如果不加任何约束限制，应有( )自由度。

A．四个B．五个C．六个4.夹紧装置的基本要求中，重要的一条是( )。

A．夹紧动作迅速B．安全可靠C．正确施加夹紧力5.保证已确定的工件位置在加工过程中不发生变更的装置，称为( )装置。

《零件测量与质量控制技术》项目一复习题1

《零件测量与质量控制技术》复习题1一、在线观看慕课《现代机械中的互换性与测量技术》、《有关尺寸的基本术语与定义；二、对视频中的重点、难点部分进行深度剖析，加深学生的印象;三、再进行PPT配套的讲解四、课堂练习（一）选择题1、公差带图中，孔的公差带在零线上方，则基本偏差为（ B ）A、 ESB、 EIC、esD、 ei2、间隙配合中最大间隙等于（D）A、 ES-esB、 EI-esC、EI-eiD、 ES-ei3、基孔制中孔的基本偏差代号为（ C）A、 AB、 FC、 HD、 h4、具有互换性的零件应是（ A）A、相同规格的零件；B、不同规格的零件；C、相互配合的零件；D、形状和尺寸完全相同的零件。

5、某种零件在装配时需要进行修配，是此种零件（B ）A、具有完全互换性；B、具有不完全互换性；C、不具有互换性；D、无法确定其是否具有互换性。

6、分组装配法属于典型的不完全互换性，它一般使用在（ B）A、加工精度要求很高时；B、装配精度要求很高时；C、装配精度要求较低时；D、厂际协作或配件的生产。

7、基本尺寸是（ D ）A、测量时得到的；B、加工时得到的；C、装配后得到的；D、设计时给定的。

8、最大极限尺寸与基本尺寸的关系是（ D）A、前者大于或等于后者；B、前者小于后者；C、前者等于后者；D、两者之间的大小无法确定。

9、最小极限尺寸减其基本尺寸所得的代数差为（ B）A、上偏差；B、下偏差；C、基本偏差；D、实际偏差。

10、极限偏差是（C）A、加工后测量得到的；B、实际尺寸减基本尺寸的代数差；C、设计时确定的；D、最大极限尺寸与最小极限尺寸之差。

11、某尺寸的实际偏差为零，则其实际尺寸（C）A、必定不合格；B、为零件的真实尺寸；C、等于基本尺寸；D、等于最小极限尺寸。

12、适于尺寸公差，下列说法正确的是（ B）A、尺寸公差只能大于零，故公差值前应标“+”号；B、尺寸公差是用绝对值定义的，没有正负的含义，故公差值前不应标“+”号；C、尺寸公差不能为负值；D、尺寸公差为允许尺寸变动范围的界限值。

互换性与测量技术试卷及答案

第一学期期末《互换性与测量技术》试题一、填空（20分）1、国标规定矩形花键配合的定心方式为—小径定心—，配合尺寸有—大径—、—小径—、—键宽—。

2、现代工业对齿轮传动的使用要求归纳起来有四项，分别为 —传动的准确性—、—传动的平稳性—、—载荷分布的均匀性—、—侧隙的合理性—。

3、基准制分为 ——————和——————。

4、一零件表面切削加工要求轮廓的算术平均偏差Ra 为6.3μm ，在零件图上标注为—标注表面粗糙度Ra 为6.3—。

5、滚动轴承内圈与轴颈的配合采用基—基孔制，外圈与外壳孔的配合采用基—基轴制。

6、孔在图样上的标注为φ80Js8，已知IT8=45μm ，其基本偏差为—正负22.5um —，该孔的最大实体尺寸为—79.9775—mm ，最小实体尺寸为—80.0225—mm 。

7、在选择孔、轴配合的基准制时，一般情况下，应优先选用————。

8、齿轮传动准确性的评定指标规有——、——————、—————。

切向综合误差Fi'、齿距累积误差Fp 、齿圈径向跳动Fr 、径向综合误差Fi''、公法线长度变动Fw （答对其中四个即可）二、已知下列配合，画出其公差带图，指出其基准制，配合种类，并求出其配合的极限盈、隙。

（20分）1、φ20H8（033.00+）/f7(020.0041.0--)2、φ40H6(016.00+)/m5(020.0009.0++)1、基孔制，间隙配合 Xmax= +0.074Xmin= +0.0202、基孔制，过渡配合Xmax= +0.007Ymax= - 0.020三、判断题（对打“∨”错打“╳”填入括号内）（10分）（F）1、最大极限尺寸一定大于基本尺寸，最小极限尺寸一定小于基本尺寸。

（T）2、公差是指允许尺寸的变动量。

（T）3、一般以靠近零线的那个偏差作为基本偏差。

（F）4、在间隙配合中，孔的公差带都处于轴的公差带的下方。

（F）5、位置公差就是位置度公差的简称，故位置度公差可以控制所有的位置误差。
