延安联通2G3G互操作邻区及参数核查报告1月
浅谈网络优化中2G和3G邻区的关联优化
浅谈网络优化中2G和3G邻区的关联优化【摘要】加强网络优化，搞好运行维护是通信运营商提高通信网络服务质量的关键。
WCDMA系统的规划与优化和3G与2G网络协调发展问题，对企业节省建设投资，保持竞争优势，以及3G网络可靠运营，为客户提供优质网络，赢得市场份额有着至关重要的作用，对电信运营企业具有深远的战略意义。
本文根据空闲模式下2G到3G不能重选的案例，引出了2G到3G的重选流程，进而说明在2G和3G网络优化中邻区关联优化的重要性，并提出解决方案。
【关键词】2G 3G 互操作邻区关联优化随着移动通信的快速发展，为了更好的满足人们日益增长的通信需求，新技术层出不穷。
从模拟到数字移动通信系统，移动通信得到极大发展，而3G技术也将逐渐取代2G发展成为新一代移动通信市场的主要技术。
在众多3G技术中，WCDMA由于其技术优势，率先被中国联通采用。
重视研究WCDMA系统的规划与优化和3G与2G网络协调发展问题，对企业节省建设投资，保持竞争优势，以及3G网络可靠运营，为客户提供优质网络，扩大本地市场份额有着至关重要的作用，对电信运营商具有深远的战略意义。
下文就2G和3G的基本知识，以及中国联通2G和3G的区别入手，简述WCDMA系统网络优化的基本方法，并结合工作中遇到的具体案例，通过WCDMA网络优化技术专题研究，以分析归纳的方式总结出适合实际优化使用的理论方法来指导实践。
实际工作中主要通过研究2G与3G协调发展问题，总结出不同阶段的优化方法，达到加快3G网络的建设速度，降低3G网络的建设成本，优化网络结构，以达到提供高质量的通信网络的目的。
2G技术：2G是英文2nd Generation的缩写，指第二代移动通信技术。
（1）GSM。
GSM全名为Global System for Mobile Communications，中文为全球移动通讯系统，是一种起源于欧洲的移动通信技术标准，属于第二代移动通信技术，其开发目的是让全球各地可以共同使用一个移动电话网络标准，让用户使用一部手机就能行遍全球。
2G3G4G互操作简介
2/3/4G互操作简介一、4G/3G/2G互操作方案示意图二、2G/3G/4G互操作参数原理简介1.重选测量启动与门限判决2/3/4G系统间、E/D/F频点系统内重选首先需要确定优先级。
其它条件相同的情况下，设置的优先级越高，配套参数带来的效果是：终端越容易驻留在该小区。
为了确保用户尽量驻留4G，将优先级最高的5、6、7分配给4G，4G中的室外D/F频点和室内E频点可根据不同的目的选择5、6、7不同优先级，如希望室分尽量多吸收业务，可设置E频点优先级高于D、F，希望控制室分信号外泄，可将D、F频点优先级设置高于E。
重选分两个过程：测量启动判决和重选门限判决启动条件：●同频重选，服务小区电平低于SIntraSearch；●向高优先级的异频/异系统重选，始终进行测量；●向低优先级的异频/异系统重选，服务小区电平低于SNonIntraSearch。
判决条件：●同频、同优先级重选，目标小区比服务小区高于某一相对值（Qhyst（服务小区）、Qoffset（目标小区）），则触发重选；●对高优先级重选，当目标小区高于某绝对门限（ThreshXHigh），则触发重选；●对低优先级重选，当服务小区低于绝对门限1（ThreshServlow）、目标小区高于绝对门限2（ThreshXlow），则触发重选。
注：4G对低优先级小区的异频重选和异系统重选，启动测量门限（SNonIntraSearch）和服务小区判决门限（ThreshServlow）是同一套参数，同时影响异频和异系统重选，仅依靠不同的目标小区判决门限（ThreshXlow）进行区分，故参数配置需兼顾异频和异系统性能。
如：高优先级D频点向低优先级F 频点、3G重选2 切换测量启动与门限判决切换策略与重选策略的原理相似。
■测量启动判决：A1、A2：◇A1事件：当服务小区电平（或质量，下同）高于某门限，则停止上报测量事件◇A2事件：当服务小区电平低于某门限，则开始上报测量事件（与SIntraSearch / SNonIntraSearch 相同）■切换门限判决：A3、A4、A5，三者选其一：◇A3事件：当邻区比服务小区高于某一相对值，则触发切换（与同优先级小区重选门限判决相同）◇A4事件：当邻区高于某绝对门限，则触发切换，（与对高优先级小区重选门限判决相同）◇A5事件：当服务小区低于绝对门限1、邻区高于绝对门限2，则触发切换，（与对低优先级小区重选门限判决相同）■A3、A4、A5均可以用于LTE系统内同频、异频判决门限，为确保空闲态和连接态的一致性，在确定两个小区之间的优先级高低后，同频/同优先级切换使用A2+A3，优先级低到高使用A2+A4，优先级高到低使用A2+A5。
2G和3G 互操作
2G/3G互操作1.1 互操作参数的设置包括小区重选与切换参数的设置，在不同场景下如何进行调整与优化的方法。
2G/3G互操作主要涉及标准中定义的小区重选和切换参数以及无线资源管理算法自定义的负荷控制/负荷均衡参数。
小区重选参数来源于3gpp 25.304协议，以小区为单位配置，不同小区可以配置不同参数；切换参数来源于3gpp 25.331协议，以小区中的业务为单位来配置，不同小区中的不同业务可以配置不同参数；负荷控制/负荷均衡参数都是无线资源管理算法自定义的，都是3G 系统内的绝对门限，不同小区不同业务可以配置不同参数。
配置的门限值越低越容易满足负荷控制/负荷均衡的触发条件，越容易降低3G系统负荷。
1.1.1互操作原理和参数说明1.1.1.1 小区重选参数小区选择/重选参数通过系统广播（SIB3/4、SIB11/12）消息通知给UE。
其中SIB3/4中的参数是针对当前服务小区；SIB11/12中的参数是针对当前服务小区的邻区；SIB3/11中的参数是针对处于Idle状态的UE而言；SIB4/12中的参数是针对处于Connected模式下的UE 而言。
如果系统没有配置SIB4/12，则在Connected模式下的UE也使用SIB3/11中的参数。
TDD系统中小区选择/重选以Srxlev为衡量标准，Srxlev定义如下：Srxlev=Srxlevmeas-Srxlevmin-Pcompensation；Srxlevmeas：PCCPCH RSCP (dBm) UE实时测量；Srxlevmin：后台配置(小区的最小接收电平门限)，系统缺省值：TD/-103dBm；GSM/-99dBm；Pcompensation：max(UE_TXPWR_MAX_RACH – P_MAX, 0)；UE_TXPWR_MAX_RACH 后台配置（此参数最好用系统缺省值：TD/24dBm；GSM/30dBm）；P_MAX UE最大射频输出功率。
LTE互操作邻区配置核查原则
LTE互操作邻区配置核查原则在LTE开网初期，由于语音业务需求或由于4G覆盖原因，终端需要互操作到3G/2G，在语音业务结束或4G覆盖良好时，终端需要返回4G网络提升用户体验。
本规则用于在工程建设中对漏配2G/3G/4G邻区进行核查。
一、4G配置2G邻区频点核查原则（用于LTE CSFB业务，重点核查4->2）■如果4G与2G小区共站，4G首先需要配置所有共站的2G小区频点;同时需要继承其中同方向角的2G共站小区(系统实现时可考虑一定的角度放宽,暂定60度内)的2G邻区频点。
■如果4G仅与3G小区共站，4G需要配置所有3G共站小区的2G邻区频点。
■如果4G站点为新建站，优先添加第一圈2G邻区频点。
应重点核查以下两类漏配2G小区频点：●距离4G站点最近的N个2G站址中, 如果存在室外小区,则选择天线方向指向本小区的2G小区（建议是法线正负60°之内）；如果存在室分小区，则无需考虑方向角，上述室内外频点共M个（N建议小于9个；建议距离在2km范围内）●4G小区天线法向方向正面对打小区且两小区天线相对方向角度在60°之内最近的2个候选邻区频点（该邻区距本小区不超过1000m），如该2小区频点被包含于前述M个小区频点，则需配邻区频点个数为M，否则为M+2个。
■如果4G与2G共室分，4G需要配置该2G室分频点，及该2G室分小区的邻区频点。
■邻区筛选关键环节：在上述方法提取2G邻区环节时，就需要检查所有2G邻区要位于同一个MSC Pool内：首先根据本LTE小区TAC值，找到其对应的LAC值，然后找到此LAC所属MSC Pool的所有LAC列表，将不属于上述LAC列表的候选邻区对应的频点删除(需要给网优平台提供（1）MSC Pool->MSC->LAC的映射关系表数据，以及（2）LTE TAC->GSM LAC的映射关系表数据)二、4G配置3G邻区核查规则（用于空闲态及连接态互操作业务,重点核查4->3）（1） 4G室外小区①4G与3G共站时（站间距<50米）：■4G小区需配置共站的所有3G小区为该小区邻区■4G小区应继承共站3G同方向角小区(系统实现时可考虑一定的角度放宽)的原有3G邻区关系：●当原3G小区的3G邻区小于N1时，继承其所有3G邻区，当原3G小区3G 邻区大于N1时，应至少继承其N1个3G邻区（按切换次数选取）；●建议N1=6。

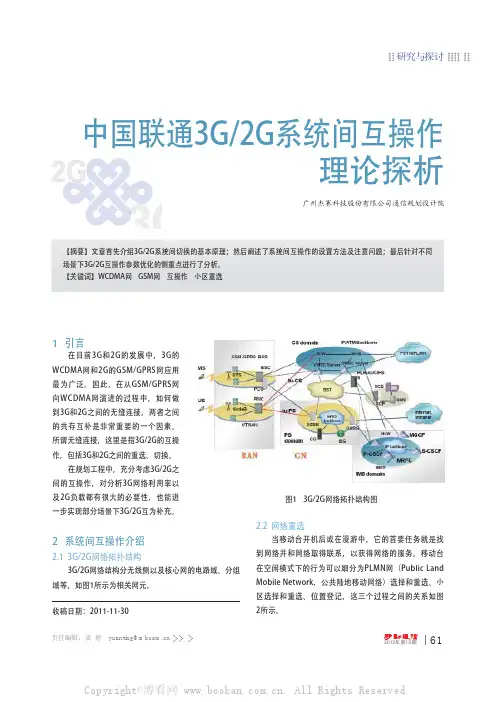

中国联通3G2G系统间互操作理论探析
研究与探讨612012年第10期责任编辑：袁婷 *****************中国联通3G/2G系统间互操作陈 潜【摘要】文章首先介绍3G/2G系统间切换的基本原理；然后阐述了系统间互操作的设置方法及注意问题；最后针对不同场景下3G/2G互操作参数优化的侧重点进行了分析。
【关键词】WCDMA网 GSM网 互操作 小区重选收稿日期：2011-11-301 引言在目前3G和2G的发展中，3G的WCDMA网和2G的GSM/GPRS网应用最为广泛。
因此，在从GSM/GPRS网向WCDMA网演进的过程中，如何做到3G和2G之间的无缝连接，两者之间的共存互补是非常重要的一个因素。
所谓无缝连接，这里是指3G/2G的互操作，包括3G和2G之间的重选、切换。
在规划工程中，充分考虑3G/2G之间的互操作，对分析3G网络利用率以及2G负载都有很大的必要性，也能进一步实现部分场景下3G/2G互为补充。
2 系统间互操作介绍2.1 3G/2G网络拓扑结构3G/2G网络结构分无线侧以及核心网的电路域、分组域等，如图1所示为相关网元。
2.2 网络重选当移动台开机后或在漫游中，它的首要任务就是找到网络并和网络取得联系，以获得网络的服务。
移动台在空闲模式下的行为可以细分为PLMN网（Public Land Mobile Network，公共陆地移动网络）选择和重选、小区选择和重选、位置登记，这三个过程之间的关系如图2所示。
图1 3G/2G网络拓扑结构图3G研究与探讨622012年第10期责任编辑：袁婷 *****************当移动台开机后，首先应选择一个PLMN网，确认后选择属于这个PLMN网的小区，从该小区系统信息广播中可以知道邻近小区的信息，并选择一个信号最好的小区驻留下来。
接着移动台会发起位置登记过程。
当移动台驻留在小区中并登记成功后，随着移动台的移动，当前小区和邻近小区的信号强度都在不断变化，移动台要选择一个最合适的小区，这就是小区重选过程。
2G与3G的切换数据配置
2G/3G操作GSM侧数据配置在惠州项目中由于多次接触2G与3G之间的切换，所以对2G与3G 互操作数据配置有一点点认识。
一、GSM侧对TD邻区的定义是在爱立信的OSS系统平台上进行。
以一例子做为引导总结下GSC侧数据配置。
例如一TD小区与2G小区有相邻关系TD小区信息这样就不难理解了。
对于GSM侧邻区数据前，首要条件是GSM侧是否支持2/3G切换的功能。
相同于2G数据配置，GSM侧的TD邻区添加分为4个部分：一是定义TD邻区的数量，二是定义server间的邻区关系，三是MSC级的邻区定义，四是BSC 级的邻区定义。
1.1、定义TD邻区的数量，就涉及到SAE1133 ROTRAN 0 - 2048 NO OF UTRAN CELL INDIVIDUALS.SAAEP:SAE=1133;SAAII:SAE=1133,NI=xxx;未定义时默认是01.2、定义SERVER间的关系，在现网中一般都有定义（MGNMI），所以不要过于担心这一步。
主要还是同于2G，重要是MSC级的邻区定义，BSC级的邻区定义。
1.3、MSC级邻区定义/******HZHMSC********/MGOCI:CELL=TDTEST1,CGI=460-00-42550-10011,MSC=SZGS29;MGOCI：CELL=xx，为MSC加外部邻区命令，如同加2G外部邻区一样。
460-00-42550-10011为3G服务号（SAI）与2G的CGI一样，SZGS29为RNC所属MSC。
1.4、BSC级的邻区定义BSC局的邻区添加命令如下：登录G网小区所在的BSC:RLDEI:CELL=TDTEST1,EXT,UTRAN;RLDEC:CELL=TDTEST1,FDDARFCN=10055,SCRCODE=88,UTRANID=460-00-42550-100 11-2566,MRSL=30;RLSUC:CELL=H81CEZ0,TQSI=8,TDDMRR=0,TDDQOFF=7,TSPRIO=NO;RLLOC:CELL=H81CEZ0,ISHOLEV=99;RLUMC:CELL=H81CEZ0,ADD,TMFI=10055-88-NODIV-NODIV;RLNRI:CELL=H81CEZ0,CELLR=TDTEST1,SINGLE;RLDEI：CELL＝TDTEST1，EXT,UTRAN；是BSC级的小区添加命令，EXT,UTRAN表示添加的是外部的3G邻区；如果第一步没有设置NI值，此时无法定义RLDEI,输入RLDEI后会显示：<RLDEI:CELL=TDTEST1,EXT,UTRAN;RLDEI:CELL=TDTEST1,EXT,UTRAN;NOT ACCEPTEDFAULT CODE 186MAXIMUM NUMBER OF EXTERNAL UTRAN CELLS DEFINED如果网元不技持2/3G互切换的话，定义外部TD邻区时会提示NOT ACCEPTEDFAULT CODE 164FUNCTIONALITY NOT SUPPORTED BY THIS EXCHANGERLDEC:CELL=TDTEST1,FDDARFCN=10055,SCRCODE=11,UTRANID=460-00-42550-100 11-2566,MRSL=30; FDDARFCN=10055定义TD邻区的主频，SCRCODE=11定义TD邻区的扰码，UTRANID=460-00-42550-10011-2566，命名规则为TD的CGI后面加上RNCID号，MRSL=30默认为30。
中国联通23G互操作参数分场景优化阶段总结0408
Chbxi Wunicorn中国肚1ft中国联通2/3G互操作参数分场景优化总结-郑州市分公司1本省分场景参数调整工作情况汇总1.1 概述（省分统一填写）请简要描述一下本次互操作参数调整的总体情况1.2 本省各地市主要3G和2G厂家汇总（省分统一填写）1.3 本省各地市分场景优化小区汇总（各市分填写，省分统一汇总，要求只填写数量，不要填写站点名称）1.4 本省各市分场景优化主要调整参数汇总Chbxi Wunicorn中国惬晋2互操作参数分场景参数调整分析2.1 语音业务切出比例( WCDMA->GSM )2.1.1 指标统计2.1.2 指标分析通过优化话音业务小区切出比例有所下降，达到了预期效果。
RNC5小区切换出比例较高, 主要是受上街铝厂干扰严重。
2.2 数据业务切出比例(WCDMA->GPRS )2.2.1 指标统计222 指标分析RNC5数据业务 小区切换出比例较高，主要是受上街铝厂干扰严重，其他保持平稳。
2.3 3G 话务量 2.3.1指标统计2・3・2 指标分析在春节期间，话务量呈线下降趋势。
2.4 语音业务的切换成功率( WCDMA->GSM )2.4.1指标统计一2・4・2 指标分析话音业务切换成功率基本稳定。
2.5 数据业务的切换成功率(WCDMA->GPRS ) 2.5.1 指标统计2.5.2 指标分析数据业务的切换成功率基本稳定。
2.6 语音业务的掉话率2.6.1 指标统计语音业务的掉话率城市RNC名参数调整前|参数调整后Chbxi Wunicorn中国肚1ft262 指标分析语音业务的掉话率保持稳定。
2.7 数据业务的掉话率2.7.1 指标统计2.7.2 指标分析数据业务掉话率基本稳定2.8 重选类指标无主要是路测的相关指标2.8.1 指标统计无同时请关注和分析如下几个方面的内容：优化前后WCDMA空闲模式的覆盖：定义为UE驻留在WCDMA小区时侯的路由百分比优化前后WCDMA业务的可用性：可以间接通过以下指标反映：覆盖路线上收集的WCDMA驻留小区的Ec/lo和RSCP的累积分布。
2023年联通公司工作总结15篇
2023年联通公司工作总结15篇联通公司工作总结1自加入中国联通公司以来，一直从事传输岗位的工作。
在运维部经过一年时间的学习、锻炼，跟随各位前辈跑遍了____区域内所有的移动网基站，熟悉ECI、华为155/622H、METRO2500+、OPTIX系列设备的原理和故障处理，以及光缆线路的断点查找和处理方法，了解国家一级干线机房设备型号和工作原理。
1月在网通与联通合并之际调入网络建设部，从事传输网络的规划建设、设备安装以及开通。
3G建设刚开始组网、独自承担了区域内所有WCDMA基站的'开通任务，为联通3G成功试商用贡献了一份力量。
担任固网接入工程项目经理，负责区域内公众宽带小区的接入和大客户数据业务的服务支撑，为公司业务发展尽心尽职，同时负责3G传输网络的后续建设任务。
起由于传输网络建设任务较重，回顾一年来的工作，感受很多，收获很多，这其中包涵了各级领导的培养、教育，同志们的帮助、关心，也包涵了自己辛勤耕耘、不懈努力。
今年的WCDMA工程时间紧，任务重，虽然从六月份才刚刚启动，但前期公司领导已经做好了充足的准备工作，为我们年底前基站入网割接数量的完成打好了基础。
ＷＣＤＭＡ项目自启动以来，公司各部门之间以及设计、监理单位通力合作：从物资采购、施工队伍的招标、线路施工方案以及组网方案的确定，保证了此次工程物资材料充足、光缆线路到位及时、设备安装进度有条不紊、工程质量达标、施工现场无安全事故，且传输网络组网方案科学合理，新建网络综合考虑现有网络安全、优化需求。
考虑到现有网络容量接近满负荷，新上一套OTN系统，用于分流SDH 环网承载的大颗粒数据业务、兼具考虑承载市到县数据宽带业务。
由于OTN系统对光纤损耗要求极高，现有光缆资源无法满足OTN系统需求，为OTN系统成功上线做了重要的准备工作。
今年3G本地网计划开通104个站点、G网计划开通86个站点，虽然工程自6月份才刚刚启动，但是我们传输项目组前期已经做好了充足的准备工作，光缆线路资源已经提前到位、设备安装工作也紧跟其上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
延安联通2G/3G互操作邻区及参数核查报告一、核查基站数量
本次3G邻区及参数核查工作主要针对以下范围的的3G基站。
3G区域总计核查RNC3128/3129/3131/3132,核查内容为3G-3G系统、3G-2G系统邻区关系。
1、2G核查基站总数
2、本地全网2G新增和拆除基站列表
3、3G核查基站总数
3G区域总计4个RNC, 核查1170个基站，3804个小区，核查内容为3G-3G系统、3G-2G系统邻区关系。
4、本地全网3G新增和拆除基站列表(2014年1-12月保留; 2015年1月新增表格) 2014年1-3月(保留不修改)
3G新增(或拆除)站点数需删除不合理邻区需新增邻区
2014年4-5月(保留不修改)
2014年6月(保留不修改)
2014年9月(保留不修改)
2014年10月(保留不修改)
2014年11月(保留不修改)
2014年12月(保留不修改)
2015年1月(本月填写)
新增和拆除站点明
细.xlsx
二、核查结果
1、2G核查结果
核查结果清单：
2、3G核查结果
核查结果清单：
3G-2G邻区核查清单3G-3G邻区核查明细
.xlsx
三、解决时间及解决方案
计划于2月2日前完成不合理删邻区删除及新增邻区的实施工作。
计划于2月2日前完成修改不合理参数的实施工作。
四、后期措施
1、对2G、3G新开站及时对周边邻区进行优化；
2、对2G、3G拆除站点及时删除冗余邻区，根据需求添加周边邻区；
3、每周核查2G外部定义、3G外部定义数据保持邻区定义准确率。
