气化霍尼韦尔DCS系统维保方案
气化霍尼韦尔DCS系统维保方案
一、项目名称
气化霍尼韦尔DCS系统维保
二、情况说明
1.维修及保养内容如下：
1.1维修设备技术参数
DCS控制系统，霍尼韦尔公司--PKS系统
1.2故障情况说明(或报修说明)
1、已经运行10年多，从长周期安全稳定运行的角度考虑
并结合霍尼韦尔公司的建议，需要对系统进行一次全面的点检
维保。
1.3维修详细工作量说明
1.3.1离线常规维护服务，包括进行设备清洁和维护，系
统健康检查，收集系统数据用于系统性能评估服务的准备，校验
系统操作有关的功能或范围的复查，从而确保能有效的使用霍
尼韦尔PKS系统。
1.3.2进行网络节点关电、上电检查。
1.3.3对操作站、I/O板进行清洁和维护。
1.3.4对机柜、操作台、网络电缆电源进行检查。
1.3.5接地状况检查。
1.3.6检查系统状况、系统出错、系统维护汇总，并解决这些
故障。
1.3.7基本系统处理能力的检查及整改。
1.3.8系统备份。
以上各项检测，若需更换备件，备件由电仪厂仪表提供，维保厂家进行更换。
DCS控制室内问题由维保厂家解决，涉及现场仪表问题的，由电仪厂仪表进行处理。
相互影响的，维保厂家与电仪厂仪表共同处理。
Honeywell过程知识系统 Experion Process Knowlege System(PKS) EPKS300介绍_部分1
• 逻辑功能块
- 布尔、选择、比较功能块 - 支持丰富的IEC1131逻辑功能块 - 设备模板用于显示、连锁、维护及报警
• 控制时序调度 - 可组态的执行周期和执行顺序 - 可选择的控制执行周期:
50ms, 100ms, 200ms, 500ms, 1 sec, 2 sec Peer-to-Peer P t P 更新率: 100ms, 100 200 200ms, 500 500ms, 1 sec
26
C300 混合控制环境 • 每个控制器均可同时进行: • 连续功能块
1998 世界 第 第一套 套 混合控制 系统 PlantScape
HPS 是技术创新的带头人
5
Experion PKSTM系统概貌
融入霍尼韦尔数十年的过程控制、资产管理、领域专家的经验。 融合最新控制技术,现场总线，高级控制应用。 融合最新控制技术 现场总线 高级控制应用 融合通讯网络技术，计算机, 数字视频等最新技术。 融合TDC2000/TDC3000/TPS和PlantScape各自的技术优势，连续 融合TDC2000/TDC3000/TPS和PlantScape各自的技术优势 连续 发展，保护用户投资。 集成有大 用 平台 集成有大量基于知识应用的平台 强大的可组态功能，满足各类工业复杂应用。 预 简化使用。预制好大量的标准画面，节 省大量的工程时间。 安全，可靠，开放，适合各种规模。
一个规模可变的，带有基于各种知识驱动 的应用 应用，整合业务与制造智能化的 ，整合业务与制造智能化的平台 整合业务与制造智能化的平台 整合业务与制造智能化的 平台
3
Honeywell 技术纵览
Honeywell的DCS系统检修方案介绍与总结

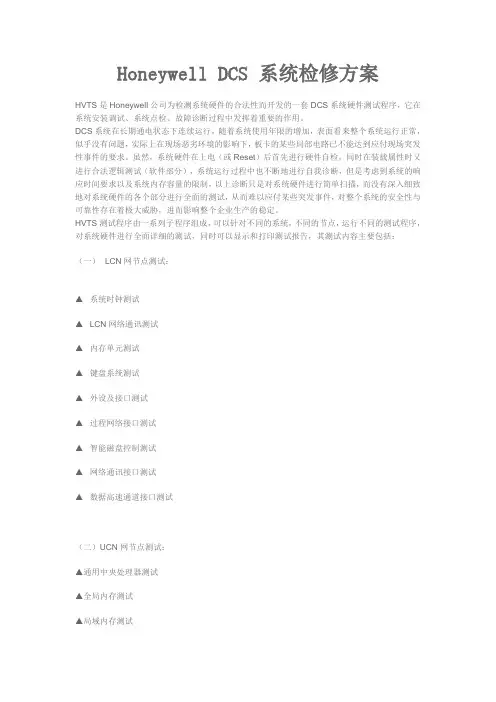

Honeywell DCS 系统检修方案HVTS是Honeywell公司为检测系统硬件的合法性而开发的一套DCS系统硬件测试程序，它在系统安装调试、系统点检、故障诊断过程中发挥着重要的作用。
DCS系统在长期通电状态下连续运行，随着系统使用年限的增加，表面看来整个系统运行正常，似乎没有问题，实际上在现场恶劣环境的影响下，板卡的某些局部电路已不能达到应付现场突发性事件的要求。
虽然，系统硬件在上电（或Reset）后首先进行硬件自检，同时在装载属性时又进行合法逻辑测试（软件部分），系统运行过程中也不断地进行自我诊断，但是考虑到系统的响应时间要求以及系统内存容量的限制，以上诊断只是对系统硬件进行简单扫描，而没有深入细致地对系统硬件的各个部分进行全面的测试，从而难以应付某些突发事件，对整个系统的安全性与可靠性存在着极大威胁，进而影响整个企业生产的稳定。
HVTS测试程序由一系列子程序组成，可以针对不同的系统，不同的节点，运行不同的测试程序，对系统硬件进行全面详细的测试，同时可以显示和打印测试报告，其测试内容主要包括：（一）LCN网节点测试：▲系统时钟测试▲LCN网络通讯测试▲内存单元测试▲键盘系统测试▲外设及接口测试▲过程网络接口测试▲智能磁盘控制测试▲网络通讯接口测试▲数据高速通道接口测试（二）UCN网节点测试：▲通用中央处理器测试▲全局内存测试▲局域内存测试▲冗余控制测试▲I/O接口测试▲令牌总线控制统计测试▲程序控制事件测试霍尼韦尔公司在系统维护指导一书中讲述“当你无法断定系统故障原因时，该怎样来做”这一课题时，在第12条中明确指出“当你对硬件产生怀疑时，运行相应的HVTS测试软件来检查”。
这是系统维护中故障解决的最后方法，也是最可靠的方法。
HVTS测试是名副其实的系统诊断医生，为了确保您系统硬件的安全与可靠，Honeywell系统工程师建议您在检修期间有必要进行一下HVTS测试，做到一次真正意义上的检修。
Honeywell腐蚀软件-大庆油田交流20111205
NALCO-Exxon USA Nippon Steel Corp., Japan
Technip, Bahrain Texaco, Inc.
Nalco Exxon Chemicals
TR Oil Services Ltd, UK
ONGC, India
Travis Chemicals, Canada
Occidental Corporation
Honeywell腐蚀软件分类
主要类型
软件
适用材料
腐蚀预测软件 Predict, Predict Pipe,
碳钢/低合金钢
Predict Amine, Predict SW
材料选择软件 Socrates
抗蚀合金
开裂评估软件 Strategy
碳钢/低合金钢
腐蚀机理分析 软件
风险评估软件
Corrosion Analyzer Risk IT
中石油大庆油田油气田腐蚀分析软件交流 霍尼韦尔油气田腐蚀预测与评价系统
目录
1. Honeywell公司介绍与腐蚀软件简介
2. 油气田腐蚀背景简介 3.油气田腐蚀预测及评价软件介绍 （Predict; Predict Pipe; Socrates; Strategy) 4. 案例分析
目录
1. Honeywell公司介绍与腐蚀软件简介
北京奥尔创新石油工程技术有限公司介绍
软件用户名单（国外部分）
ABB Vetco Gray Abu Dhabi National Oil Company, UAE
ADCO, UAE
AGIP S.p.A., Italy Amerada Hess Corp. Amoco Corporation ARCO Corp. Baker Oil Tools Bouygues Offshore, France BP Oil Company, UK
honeywell介绍
详细资料请查看：世界500强跨国集团ૠปᆊऑႊࡼ಼ဥ1885年，Al Butz 开发了熔炉控制系统，将此系统作为产品成立公司 1886年，发明世界上第一个温控器，成立Butz 电子温度调节器公司 1893年， 更名为电子供热调节器公司（HER） 1906年，马克 · 霍尼韦尔的年轻人创立了霍尼韦尔特种加热器公司 1921年，EHR公司更名为明尼艾普利斯公斯供热调节器公司（MHR） 1927年，MHR公司和霍尼韦尔特种加热器公司合并，组成明尼艾普利斯。
霍尼韦尔 调节器公司 从此开始了在控制领域购并企业及在全球扩展业务 调节器公司，从此开始了在控制领域购并企业及在全球扩展业务 1929年，公司公司股票上市 1963年，公司正式更名为霍尼韦尔公司 1969年，霍尼韦尔的仪表帮助美国宇航员首次成功登月 1974年，霍尼韦尔研制开发了世界上第一套集散控制系统（DCS）， 并成为一种 规范沿用至今 1998年，霍尼韦尔营业收入达到84亿美元 1999年，霍尼韦尔与美国联合信号公司合并，合并后公司仍称为霍尼韦尔 年 霍尼韦尔与美国联合信号公司合并 合并后公司仍称为霍尼韦尔ሚᏴࡼૠปᆊऑႊ///全球 100个国家拥有12万员工, 总部设在美国新泽西州莫里斯镇 年销售额超过346亿美元 著名 30 家道琼斯股指公司之一，“标准普尔 家道琼斯股指公司之 “标准普尔500指数”的组成部分 排列《财富》杂志前50位 被《财富》杂志(1999)评为“工作最适” Best to Work For 公司 被《工业周刊》（1999） 评为 “最佳管理公司” 最佳管理公司 Best Managed Companies, 被 《福布斯》评为 “世界第一多元化公司”●●●●●●全球超过1亿的家庭或大楼使用霍尼韦尔的楼宇控制产品 全球第一流的专利拥有者 全球第 流的专利拥有者●ጓᇗஉ৩特种材料 航空航天自动化与控制 交通与动力非常宽的、多元化的业务、技术和产品ੋహੋᄖݝDŽAerospaceDž主要产品：涡轮发动机 空中管理系统 发电系统 飞机安全系 涡轮发动机，空中管理系统，发电系统， 统，通信产品，商业数据与处理，飞机内外照明 航天 飞机导航 航 与控制系统 飞机导航，航空与控制系统，全球定位系统等。
