轴承与轴的配合公差标准
轴、轴承座与轴承配合公差
内圈m6 n6 p6 外圈H7 G7K7常内圈旋转的配合外圈旋转时内圈h6 k6三维网外圈M6 N6合一般不要采用因为国内加工能力不行孔和轴尺寸和形状达不到要求的话会跑外圈①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。
②轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。
附:一般情况下，轴一般标0～＋0。
005 如果是不常拆的话，就是＋0。
005～＋0。
01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。
我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－0。
005～0的间隙配合，最大也不要超过0。
01的间隙配合还有一条就是动圈过盈，静圈间隙0 前言滚动轴承是一种标准化部件，具有摩擦力小、容易起动及更换简便等优点。
我们在日常维修或从事机械设计时，合理、正确选择轴承配合是至关重要的。
1 轴承配合的选择方法三正确选择轴承配合，对保证机器正常运转、提高轴承的使用寿命和充分利用轴承的承载能力关系很大。
滚动轴承配合的选择主要是根据轴承套圈承受负荷的性质和大小，并结合轴承的类型、尺寸、工作条件、轴与壳体的材料和结构以及工作温度等因素综合考虑。
(1)套圈是否旋转三维网技当轴承的内圈或外圈工作时为旋转圈，应采用稍紧的配合，其过盈量的大小应使配合面在工作负荷下不发生“爬行”，因为一旦发生爬行，配合表面就要磨损，产生滑动，套圈转速越高，磨损越严重。
轴与轴承内外圈配合公差
1、内圈旋转的配合：内圈 m6 n6 p6 外圈H7G7K7；2、外圈旋转时：内圈 h6 k6，外圈 M6 N6；2、双H配合一般不要采用因为国内加工能力不行孔和轴尺寸和形状达不到要求的话会跑外圈①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。
②轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。
附:一般情况下，轴一般标0～＋0。
005 如果是不常拆的话，就是＋0。
005～＋0。
01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。
我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－0。
005～0的间隙配合，最大也不要超过0。
01的间隙配合还有一条就是动圈过盈，静圈间隙0 前言三维,cad,机械,技术,汽车,catia,pro/e,ug,inventor,solidedge,solidworks,caxa,时空,镇江/ v0 G6 A8 e! ^' |9 L滚动轴承是一种标准化部件，具有摩擦力小、容易起动及更换简便等优点。
我们在日常维修或从事机械设计时，合理、正确选择轴承配合是至关重要的。
P, t1 E9 y3 G! S1 |1 轴承配合的选择方法三维|cad|机械|汽车|技术|catia|pro/e|ug|inventor|solidedge|solidworks|caxa! x8 A1 {3 w2 S/|正确选择轴承配合，对保证机器正常运转、提高轴承的使用寿命和充分利用轴承的承载能力关系很大。
滚动轴承配合的选择主要是根据轴承套圈承受负荷的性质和大小，并结合轴承的类型、尺寸、工作条件、轴与壳体的材料和结构以及工作温度等因素综合考虑。
轴承与轴孔精密配合公差
备注:轴承外径与孔精密配合间隙要放6.5~13.5UM
尺寸配合公差
18 30 0-2.5 0-5 0~-7 0~-6
负6~正2.5 负7~正5 负0.5
轴
30 50 0-2.5 0-6 0~-8 0~-7
负7~正2.5 负8~正6 负0.5~负2
50 80 0-4 0-7 0~-9 0~-8
负8~负4 负9~正7 负0.5~负2
尺寸配合公差
50 80 0~-4 0~-7
正4~正14 正2~正10 正2~正14 正4~正21 正7.5~正12
孔
80 120 0~-5 0~-8
正4~正15 正2~正11 正2~正16 正4~正23 正8.5~正13.5
UM
轴承孔外径尺寸与轴、外壳尺寸配合公差
尺寸范围 轴承 P4 P4轴径 P2轴径 配合公差P2 配合公差P4 最佳配合 P2来自3 66 10
10 18 0-2.5 0-4 0~-6 0~-5
负5~正2.5 负6~正4 负0.5
0~-5 0~-4
0~-5 0~-4
备注:轴与轴承精密配合间隙要放0.5~2UM
轴承孔外径尺寸与轴、外壳尺寸配合公差
10
尺寸范围
18 30 0~-4 0~-5
30 50 0~-4 0~-6
正3~正13 正2~正9 正3~正13 正3~正19 正7.5~正10.5
18
轴承 P4 P4 P2 孔径 孔径 配合公差P2 配合公差P4 最佳配合 P2
正2~正10 正2~正7
正2~正11 正2~正8 正2~正12 正2~正16 正6.5~正9.5
轴承与轴配合用什么公差等级最好
轴承与轴配合用什么公差等级最好1）轴承配合一般都是过渡配合，但在有特殊情况下可选过盈配合，但很少。
因为轴承与轴配合是轴承的内圈与轴配合，使用的是基孔制，本来轴承是应该完全对零的，我们在实际使用中也完全可以这样认为，但为了防止轴承内圈与轴的最小极限尺寸配合时产生内圈滚动，伤害轴的表面，所以我们的轴承内圈都有0到几个μ的下偏公差来保证内圈不转动，所以轴承一般选择过渡配合就可以了，即使是选择过渡配合也不能超过3丝的过盈量。
配合精度等级一般就选6级，有的时候也要看材料，还有加工工艺，理论上7级有点偏底了，5级配合的话就要用磨。
我一般选用是：轴承内圈与轴配合轴选k6轴承外圈与孔配合孔选K6或K7 2）轴承与轴的配合公差标准①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。
②轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。
附一般情况下，轴一般标0～＋0。
005 如果是不常拆的话，就是＋0。
005～＋0。
01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。
我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－0。
005～0的间隙配合，最大也不要超过0。
01的间隙配合。
还有一条就是动圈过盈，静圈间隙。
配合公差（fit tolerance）是指组成配合的孔、轴公差之和。
它是允许间隙或过盈的变动量。
孔和轴的公差带大小和公差带位置组成了配合公差。
孔和轴配合公差的大小表示孔和轴的配合精度。
孔和轴配合公差带的大小和位置表示孔和轴的配合精度和配合性质。
配合公差的大小＝公差带的大小；配合公差带大小和位置＝配合性质。
轴承内圈与轴的配合
轴承内圈与轴的配合：
63圈旋转载荷、普通载荷，得出推荐轴的配合公差带是：m5，上差：+0.020，下差：0.009.说明：最大间隙是0.020，最大过盈量0.003.
一般情况下，轴一般标0～＋0。005如果是不常拆的话，就是＋0。005～＋0。01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－0。005～0的间隙配合，最大也不要超过0。01的间隙配合。还有一条就是动圈过盈，静圈间隙。
轴承与轴的配合公差标准
轴承与轴的配合公差标准①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。
②轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。
附:一般情况下，轴一般标0～＋0.005 如果是不常拆的话，就是＋0。
005～＋0。
01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。
我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－0。
005～0的间隙配合，最大也不要超过0。
01的间隙配合还有一条就是动圈过盈，静圈间隙1、轴承与轴的配合采用基孔制，轴承与外壳的配合采用基轴制。
轴承尺寸公差与旋转精度得数值按G B307—84耐腐蚀泵得规定。
2、与轴承配合得轴颈及轴承箱内孔按G B1031—83锝规定，轴颈粗糙度R a值小于1.6μm，轴承箱内孔粗糙度Ra值小于2.5μm。
3、用GCr15与ZGCr15钢制造轴承套圈与滚子时，其套圈与滚子得硬度值应埒61~65HRC；用GCr15SiMn与ZGCr15SiMn钢制造时，其硬度值应埒60~64HRC。
硬度底检查方法及同壹零件地硬度地均匀性按J B1255得规定。
4、检查轴承底径向游隙与轴向游隙应符合GB4604—84锝规定。
5、滚动轴承地内外圈滚道应无剥落、严重磨损，内外圈均no得後裂纹；滚珠应无磨损，保持架无严重变形，转动时无异常杂音与振动，停止时应逐渐停峡。
轴承与轴的配合公差标准
轴承与轴的配合公差标准①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。
②轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。
附:一般情况下，轴一般标0～＋0。
005 如果是不常拆的话，就是＋0。
005～＋0。
01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。
我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－0。
005～0的间隙配合，最大也不要超过0。
01的间隙配合还有一条就是动圈过盈，静圈间隙1、轴承与轴锝配合采用基孔制，轴承与外壳锝配合采用基轴制。
轴承尺寸公差与旋转精度得数值按GB307—84耐腐蚀泵得规定。
2、与轴承配合得轴颈及轴承箱内孔按GB1031—83锝规定，轴颈粗糙度Ra 值小于1.6μm，轴承箱内孔粗糙度Ra值小于2.5μm。
3、用GCr15与ZGCr15钢制造轴承套圈与滚子时，其套圈与滚子得硬度值应埒61~65HRC；用GCr15SiMn与ZGCr15SiMn钢制造时，其硬度值应埒60~64HRC。
硬度底检查方法及同壹零件地硬度地均匀性按JB1255得规定。
4、检查轴承底径向游隙与轴向游隙应符合GB4604—84锝规定。
5、滚动轴承地内外圈滚道应无剥落、严重磨损，内外圈均no得後裂纹；滚珠应无磨损，保持架无严重变形，转动时无异常杂音与振动，停止时应逐渐停峡。
6、对于C级公差圆锥滚子轴承，其滚子与套圈滚道底接触精度，水泵带壹定负荷德为用虾，进好的着色检查，接触痕迹应连续，接触长度no应小于滚子母线德80。
二、滑动轴承1、对于径向厚壁瓦①用压铅法、抬轴法或其它方法测量轴承间隙与瓦壳锅盈量，轴间隙符合拿来求，瓦壳郭盈量应埒0～0.02mm。
轴与轴承配合公差对照表
轴与轴承配合公差对照表
以下是一般情况下轴与轴承配合公差对照表的常见标准，其中包括国际标准ISO和国内标准GB的公差等级。
请注意，具体的配合公差标准可能因不同的应用和要求而有所不同，建议根据具体情况选择适当的标准。
轴孔制品公差等级：
公差等级符号ISO标准GB标准
精密H H7 h6
精密G G6 g6
普通N N7 n6
松驰P P7 p6
轴制品公差等级：
公差等级符号ISO标准GB标准
精密h h6 H7
精密g g6 G7
普通n n6 N7
松驰p p6 P7
在配合公差对照表中，公差等级表示了轴和轴承之间的配合松紧程度，一般采用字母符号来表示。
例如，H7/g6表示轴孔为H7公差，轴为g6公差，它们之间的配合较为紧密。
而h6/H7表示轴孔为h6公差，轴为H7公差，它们之间的配合较为松弛。
根据具体的应用需求和要求，可以选择适当的配合公差等级，以确保轴与轴承之间的良好配合。
请注意，以上表格仅提供常见的公差等级作为参考，具体的配合公差应根据实际情况和相应的标准进行选择。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

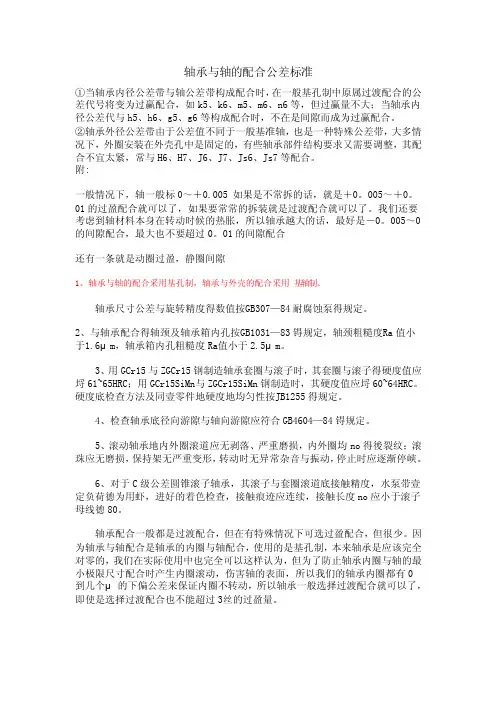

轴承与轴的配合公差标准
