520 25 15高考物理实验 读数练习专题——螺旋测微器读数公式：测量值=固定刻度值+固定刻度的中心水平线．．．．．．．．．．与可动刻度．．．．对齐的位置的读数×0.01mm [经验之谈]：（1）看半刻度是否露出，固定刻度．．．．上的刻度值是以mm 为单位； （2）可动刻度要估读,小数点后应保留三位有效数字。
如右图读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。
右图中的读数应该是6.702mm 。
测量值=6.5＋20.3×0.01mm ＝6.703mm （6.702mm ～6.704mm 均正确）例1、 读出下列螺旋测微器测量的读数。
⑴ ⑵答案：⑴0.642mm ⑵10.294mm读数举例10 150 5 1025 30读数练习练习1、ab c dmm mm mm mme f g h imm mm mm mm mm练习3、用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是______mm 。
用游标卡尺可以测量某些工件的外径。
在测量时，示数如图乙所示，则读数分别为_______ mm练习2、 读数 9.270 mm读数 5.804 mm读数 7.500 mm 图乙0 10 20 0 1 2 3 4 5主尺游标尺0 510 20 25 15、练习4、（1）用螺旋测微器测一金属丝的直径，示数如图所示．由图可读出金属丝的直径为 mm ． （2）现用游标为50分度的卡尺的 （填图中的A 或B ）测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm ．高考试题回顾（2009年宁夏卷）22．某同学用游标卡尺测量一圆柱体的长度l ，用螺旋测微器测量该圆柱体的直径d ，示数如图。
由图可读出l = cm , d = mm（2009年浙江卷）22．Ⅱ.（1）在“探究单摆周期与摆长的关系”实验中，两位同学用游标卡尺测量小球的直径如图甲、乙所示。
高中物理游标卡尺读数例题
高中物理游标卡尺读数例题
摘要：
一、游标卡尺的组成与原理
二、游标卡尺的读数方法
三、游标卡尺的精度与应用
四、例题解析
正文：
一、游标卡尺的组成与原理
游标卡尺是一种常用的精密测量工具，主要用于测量物体的长度、内径和深度。
它由主尺和游标两个部分组成。
主尺通常以毫米为单位，而游标上则有10、20 或50 个分格。
游标卡尺的原理是利用游标与主尺之间的刻度差来测量物体的长度。
二、游标卡尺的读数方法
1.首先，将被测物体置于测量爪之间，移动测量爪，移动完成后要夹紧物体，以防数值在量具移动过程中发生变化。
2.读数时要先读取副标尺刻度的0 点在主标尺刻度的数值，如果指针在两个数字之间，就取较小的那个。
3.找出游标尺与主尺刻度线正对齐的位置，并在游标尺上读出对齐线到零刻度线的小格，数据要准确。
三、游标卡尺的精度与应用
游标卡尺的精度取决于游标分格的数目，例如，如果游标上有20 个分
格，那么其精度为0.05mm。
游标卡尺广泛应用于机械制造、仪器仪表、精密五金等行业，以及物理、化学等学科的实验中。
四、例题解析
例题：如果一个游标卡尺的精度为0.05mm，主尺数为31mm，标尺数（副尺数）为50.050.25mm，那么读数应该是多少？
解答：根据游标卡尺的读数方法，我们先找到主尺上的0 点，然后读取游标尺上对齐线到零刻度线的小格数，即50.05mm。
由于游标卡尺的精度为0.05mm，所以我们需要将读数保留到小数点后两位，即50.05mm。

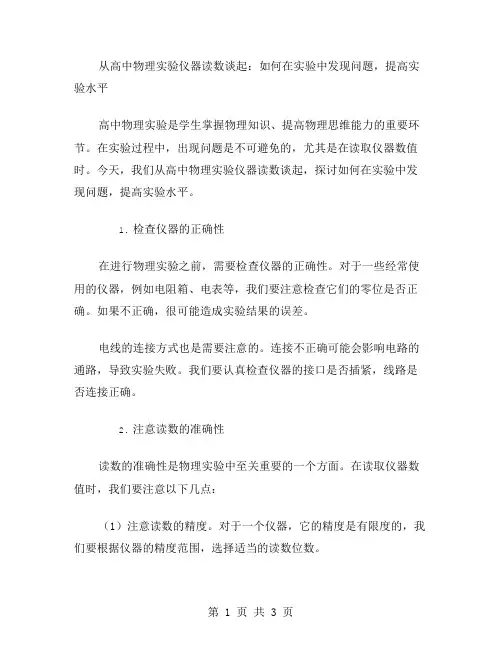

从高中物理实验仪器读数谈起：如何在实验中发现问题,提高实验水平
从高中物理实验仪器读数谈起：如何在实验中发现问题，提高实验水平高中物理实验是学生掌握物理知识、提高物理思维能力的重要环节。
在实验过程中，出现问题是不可避免的，尤其是在读取仪器数值时。
今天，我们从高中物理实验仪器读数谈起，探讨如何在实验中发现问题，提高实验水平。
1.检查仪器的正确性在进行物理实验之前，需要检查仪器的正确性。
对于一些经常使用的仪器，例如电阻箱、电表等，我们要注意检查它们的零位是否正确。
如果不正确，很可能造成实验结果的误差。
电线的连接方式也是需要注意的。
连接不正确可能会影响电路的通路，导致实验失败。
我们要认真检查仪器的接口是否插紧，线路是否连接正确。
2.注意读数的准确性读数的准确性是物理实验中至关重要的一个方面。
在读取仪器数值时，我们要注意以下几点：（1）注意读数的精度。
对于一个仪器，它的精度是有限度的，我们要根据仪器的精度范围，选择适当的读数位数。
（2）避免视觉误差。
在使用游标卡尺等仪器时，我们要注意游标是否对准了刻度线，以避免视觉误差。
（3）避免人为误差。
在读取仪器数值时，我们要尽量减少手部晃动或呼吸等因素的干扰。
3.注意实验数据的采集和记录实验数据的采集和记录是物理实验中不可缺少的一个环节。
在采集实验数据时，我们要注意以下几点：（1）记录实验数据的时间。
在记录实验数据时，我们要注意标注数据的时间，以便更好地分析实验数据。
（2）数据必须真实可靠。
在实验中，我们要尽量保证数据真实可靠，避免出现一些不合理的数据。
（3）记录数据时需要注意单位的统一。
在实验中，我们要注意实验数据的单位，以便更好地进行实验数据的统计分析。
4.掌握实验方法和实验技巧在进行物理实验时，掌握实验方法和实验技巧是非常重要的。
在使用不同的仪器和设备时，我们需要掌握不同的实验方法和技巧。
同时，我们也需要学会一些实验技巧，例如调整仪器，掌握数据记录方法等。
5.加强实验思考在进行物理实验时，我们需要加强实验思考。
在进行实验时，我们需要深入思考实验的意义和目的，并尝试发现实验中可能存在的问题。
高中物理实验器材的读数要求
高中物理实验器械的读数要求在高中物理电学实验中，丈量时要依据有效数字的规则来读数。
而丈量仪器的读数规则为：丈量偏差出此刻哪一位，读数就相应读到哪一位，在中学阶段一般可依据丈量仪器的最小分度来确立读数偏差出现的地点，详细以下：一、最小分度是“ 1”的仪器，丈量偏差出此刻下一位，下一位按十分之一估读。
如量程为 3 V 和 3 A 的电压表和电流表，其最小分度为V 和 A, 读数要估读到最小分度的十分之一。
二、最小分度是“2 ”或“5 ”的仪器，丈量偏差出此刻同一位上，采纳半格估读法（即同一位分别按二分之一或五分之一估读）。
分度值是 2 个单位（ 1/5=）的有：0~的电流表（分度值），丈量结果只好正确 2 个单位，在最小分度值的同数位而比其小的“ 0、 1”要估读，即不正确数字出此刻分度值的同一数位上，亦即丈量结果的未位与最小分度同位，只好采纳二分之一估读法，估读数字只有 0、1，比方分度值为的电流表，读数就是由正确数字和估读数字构成的。
分度值是 5 个单位（ 1/2= ）的如量程为 15 V 的电压表，其最小分度为 V, 丈量结果只好正确到 5 个单位，在分度值的同数位而比其小的“ 1、 2、3、 4、”要估读，即不正确数字出此刻分度值的同一数位上，亦即丈量结果的未位与最小分度同位，只好采纳五分之一估读法，估读数字为 0、1、2、3、4。
例测定额定电压小灯泡的额定功率的实验，用实验室用的“ 0~3V ， 0~15V ”电压表是不可以正确地丈量出额定电压的，由于 0~15V 电压表分度值是。
读数只好包括精准数字加上估读数字构成。
【概括】：1.最小分度为 1 的，估读到下一位。
2.最小分度为 2 或 5 的，估读到本位。
【例题】：如图 1-57 甲、乙两图为常用的电流表和电压表的刻度盘，在甲图中假如接入电路的“+和”“”两个接线柱，则表的示数为 _____，假如接入电路的是“ +和”“-3 ”两个接线柱，则表的示数为 _____。
高中物理 实验仪器的读数
• ⑴、看量程
例4.
• ⑵、数格数
• ⑶、算精度
• ⑷、确定位数
• ⑸、先看整数格
• ⑹、然后考虑估读情况
电表读数：最小刻度为“1”的需估读到最小刻度下一 位；不为“1”的只需估读到最小刻度所在的这一位。
课后案
1.
2.
3. 4.
5.
6.
⑶、主尺1、2是厘米，要统一单位
⑷、游标边框莫当零
⑸、读数不估读，是零要保留
例2.
⑹、一定要检查—位数—末位数
例1、3.
三、螺旋测微器读数公式
L=n+k×0.01。
L:为物体长度
n:表示固定刻度所显示的示数（要注意
半毫米的刻线是否已经露出）
k:表示与固定刻度线所对其的可动刻度
例2.
数（K要估读）
四、电流表、电压表读数流程
高中物理 实验仪器的读数
目标导航
1、刻度尺的读数 2、游标卡尺 3、螺旋测微器 4、电压表、电流表的读数
一、刻度尺总结
• ⑴常见刻度尺为毫米刻度尺 • ⑵精度：1mm • ⑶估读 • ⑷单位要统一 • ⑸检查—位数
例2.
二、游标卡尺读出程序及注意事项
⑴、先看游标算精度
⑵、读数分成两部分主尺+游标
例谈高中物理常见读数问题
例谈高中物理常见读数问题作者：张春涛来源：《理科考试研究·高中》2016年第07期测量仪器的正确使用和读数是物理实验的基本要求，每年的高考中有不少同学在涉及常用仪器读数时失分，其原因在于仪器的原理以及读数的精确度不明所致，非常可惜.现就部分仪器的读数作逐一说明.1.刻度尺的读数高中阶段常用刻度尺的最小分度值为1 mm，读数时应估读到最小刻度的下一位.例从图1刻度尺上C处的读数为[CD#3]cm读出DE两点的距离为[CD#3]cm.答案C处刻度为2.40 cm， DE=6.50 cm-4.25 cm=2.25 cm（说明：最后的“0”为估读值，不能省略）2.螺旋测微器的读数（1）螺旋测微器的构造如图2是常用的螺旋测微器.它的测砧A和固定刻度B固定在尺架C上.旋钮D、微调旋钮D′和可动刻度E和测微螺杆F连在一起通过精密螺纹套在B上.（2）读数：测量时被测物体长度先由固定刻度读出整毫米数或半毫米数，再由可动刻度读出不足半毫米的部分.即测量值（mm）=固定刻度数（mm）+可动刻度数×0.01（mm）.说明：读固定刻度时要注意半毫米刻度线是否露出，若露出即读“×0.5 mm”（“×”表示整毫米刻度数），可动刻度的格数要估读一位.例螺旋侧位器读数，图3读数[CD#3]mm，图4读数[CD#3]mm.答案图3读数为：5 mm+31.5×0.01 mm=5.315 mm（5.314 mm，5.316 mm也对），图4读数为：6.5 mm+37.0×0.01 mm=6.870 mm.3.游标卡尺的读数游标卡尺主要用于测量厚度、长度、深度、内径和外径.（1）构造：主尺、游标尺（主尺和游标尺上各有一个内外测量爪）、游标尺上还有一个深度尺，尺身上还有一个紧固螺钉.（2）读数：测量时被测物体长度=主尺读数（整毫米数）+游标尺上与主[JP3]尺上某一刻线对齐的游标的格数×精确度（单位均用mm表示）.[JP]说明：高中阶段所用游标卡尺的分度值主要分10分度、20分度和50分度，其精确度分别为0.1 mm、0.05 mm、0.02 mm，这在读数时一定要注意.例图6中读数为[CD#3]mm，图7中读数为[CD#3]cm.答案图6读数为10 mm+4×0.1 mm=10.4 mm=1.04 cm；图7读数为40 mm+9×0.05mm=40.45 mm（读数时统一用毫米作单位，最后再进行单位间换算，但若小数后面有“0”则不能省略）.4.电压表和电流表的读数因为同一个电流表、电压表有不同的量程（如图8所示）.因此，对应不同的量程，每个小格所代表的电流值或电压值是不同的，所以电流表、电压表的读数比较复杂，测量值的有效数字位数比较容易出错.其不同量程下的具体有如下读数规则：（1）最小刻度是1（包括0.1、0.01）的电表，要估读到最小刻度的下一位，即下一位按十分之一估读（用目测把每一小格等分成十份，看指针所在的位置）.（2）最小刻度是2（包括0.2、0.02）的电表，要估读到最小刻度的同一位，即同一位按二分之一估读（用目测在每一小格中间认定一条“中间线”，看指针所在的位置，口诀是“靠边读边，靠中间读一半”）.（3）最小刻度是5（包括0.5、0.05）的电表，要估读到最小刻度的同一位，即同一位按五分之一估读（用目测把每一小格等分成五份，看指针所在的位置）.例图8中电压表量程选3 V时读数为[CD#3]V，量程选15 V时读数为[CD#3]V；电流表量程选0.6 A时读数为[CD#3]A，量程选3 A时读数为[CD#3]A.答案1.87 V、9.3 V、0.17 A、0.83 A.5.多用电表的读数方法高中阶段多用电表多如图9，用于测电流、电压和电阻.测电流、电压时读数规则与普通电流表、电压表相同（读数时注意直流和交流所用刻度的区分）.多用电表测电阻的读数方法.由于欧姆表的刻度不均匀，两端误差较大，具体读数时应根据指针偏转情况确定倍率，使指针位于中间刻度相对均匀的部分.其电阻值等于指针的示数与倍率的乘积.说明：如果指针指在某一个刻度线上，直接读出示数就行，可以不进行估读，但如果指在两条刻度线之间，最好估读一位.具体估读规则是：最小刻度是1的要估读到小数后一位；最小刻度是2的只要估读到最小刻度的同一位即可（用目测在每一小格中间认定一条“中间线”，看指针所在的位置，口诀是“靠边读边，靠中间读一半”）.例在图9中：（1）测电阻时所选倍率为“×100”则阻值为[CD#3]Ω；（2）当选用量程为50 mA的电流挡测量电流时，表针指于图示位置，则所测电流为[CD#3]mA；当选用量程为250 mA时，所测电流为[CD#3]mA.（3）当选用量程为10 V的电压挡测量电压时，表针指于图示位置，则所测电压为[CD#3]V.解析（1）欧姆表读数：对应最上一行刻度值约为14，倍率为“×100”，读数为16×100=1600 Ω.（2）选50 mA直流电流挡，则每一大格表示10 mA，每一小格表示1 mA，测量的精确度为1 mA，应估读到0.1 mA，指针对应的读数为30.1 mA；选择量程为250 mA的电流挡，则每一大格表示50 mA，每一小格表示5 mA；测量的精确度为5 mA，应估读到1 mA，指针对应的读数为151 mA.（3）选择10 V电压挡，则每一大格表示2 V，每一小格表示0.2 V，测量的精确度为[LL]0.2 V，应估读到0.1 V，指针对应的读数为6.0 V.答案为（1）1600 Ω，（2）30.1 mA、151 mA，（3）6.0 V.6.电阻箱的读数常用电阻箱有4个或6个旋钮，每个旋钮上方都标有倍率，读数时将每个旋钮上指针所指的数值（都为整数）乘以各自的倍率，[TP7GW27.TIF，Y#]从最高位依次往下读，再相加即可得到这时电阻箱的实际阻值.例图10中电阻箱读数为[CD#3]Ω.答案图10读数为8×10+6×1+3×0.1=86.3 Ω.。
高中物理试验：高中物理常见的读数问题
高中物理常见的读数问题1. (1)用螺旋测微器测金属丝直径时读数如图甲,那么金属丝的直径为mm.)假设用图乙测金属丝的电阻,那么测量结果将比真实值.(选填“偏大〞或“偏小〞))用电压表和电流表测金属丝的电压和电流时读数如图,那么电压表的读数为V,电流表的读数为A.【答案】0.697偏小 2.600.52【解析】(1)由图甲所示螺旋测微器可知,固定刻度示数为0.5mm,可动刻度示数为19.7x0.01mm=0.197mm,螺旋测微器示数为0.5mm+0.197mm=0.697mm o⑵由图示电路图可知,电流表采用外接法,由于电压表的分流作用所测电流偏大,由欧姆定律可知,电阻测量值小于真实值.(3)由图丙所示电压表可知,其量程为3V,分度值为0.1V,示数为2.60V；由图示电流表可知,其量程为0.6A,分度值为0.02A,示数为0.52A.2.①图甲当使用3 A量程时,图中表针示数为A.甲乙②图乙假设使用的是较大量程,图中表针指示的是V.【答案】2.208.5【解析】[1]当使用3A量程时,其分度值为0.1A,示数为：2.20A；⑵假设使用的是较大量程,其分度值为0.5V,示数为：8.5V3.根据有效数字规那么读出以下电表的测量值.(1)接0〜3V量程时读数为V；(2)接0〜0.6A量程时读数为A；【解析】(1)电压表接0〜3V量程,由图示电压表可知,其分度值为0.1V,示数2.15V； (2)电流表接0〜0.6A量程,由图示电流表可知,其分度值为0.02A,示数为0.16A； (3)螺旋测微器的读数为d = 3.5mm + 0.8x 0.01 mm = 3.508mm•4. (1)图甲所示的电流表使用0.6A量程时,对应刻度盘上每一小格代表A,图中表针示数是A；当使用3A量程时,对应刻度盘上每一小格代表A,图中表针示数为A.(2)图乙所示的电表使用较小量程时,每小格表示 V , 图中指针的示数为 V .假设使用的是较大量程,那么这时表盘刻度 每小格表示V ,图中表针指示的是 V .(3)用游标卡尺测得某样品的长度如图(甲)所示,其示数L =mm ；用螺旋测微器测得该样品的外径如图(乙)所示,其示 01020〔甲〕【答案】0.02A0.44A0.1A0.5V7.0V30.35mm3.205mm 【解析】(1)电流表使用0.6A 量程时,刻度盘上的每一小格为0.02A ,指针 的示数为0.44A ；当换用3A 量程时,每一小格为0.1A ,指针示数为2.20A ；(2)电压表使用3V 量程时,每小格表示0.1V ,指针示数为1.70V ； 使用15V 量程时,每小格为0.5V ,指针示数为7V ；(3)游标卡尺的主尺读数为：30mm ,游标读数为数 D =mm .J45 c LY.2.20A0.1V1.40V匿甲0.05x7mm=0.35mm所以最终读数为:30mm+0.35mm=30.35mm螺旋测微器的固定刻度读数为3mm,可动刻度读数为0.01x20.4mm=0.204mm所以最终读数为：3mm+0.204mm=3.204mm由于需要估读在范围3.203-3.205内均正确5.(1)如下图,游标卡尺的读数为cm,(2)如下图,螺旋测微器的读数为mm,(3)如下图,电流表接0〜0.6 A量程,电流表的读数为A.【答案】5.015cm3.205mm0.16A【解析】(1)游标卡尺的读数为5cm+0.05mmx3=5.015cm；(2)螺旋测微器的读数为3mm+0.01mmx20.5=3.205mm；(3)电流表接0〜0.6 A量程,最小分度为0.02A,那么电流表的读数为0.16A.6.电流表读数为A ,电压表读数为V,螺旋测微器的读数为mm.【答案】0.422.24〜2.26之间2・430【解析】[1]电流表量程为0.6A,由图示电流表可知,其分度值为0・02A,示数为0.42A⑵电压表量程为3V,由图示电压表可知,其分度值为0.1V,示数为2.24V[3]由图形螺旋测微器可知,固定刻度示数为2mm,可动刻度示数为43.0x0.01mm=0.430mm,螺旋测微器的读数为2mm+0.430mm=2.430mm7.(1谋同学用游标卡尺测量圆形管内径时的测量结果如图甲所示, 那么该圆形钢管的内径是mm.如图乙所示是某次用千分尺测量时的情况,读数为mm.乙(2)图甲所示的电流表使用0.6 A量程时,对应刻度盘上每一小格代表A,图中表针示数是—A；如图乙所示的电表使用较小量程时,每小格表示V,图中指针的示数为V.甲乙【答案】40.45mm0.700mm0.02A0.44A0.1V1.70V【解析】(1)游标卡尺的主尺读数为40mm游标尺上第9个刻度和主尺上某一刻度对齐,所以游标读数为9x 0.05mm = 0.45mm, 所以最终读数为：40mm + 0.45mm = 40.45mm；螺旋测微器的固定刻度为0.5mm可动刻度为20.0x 0.01 mm = 0.200mm,所以最终读数为：0.5mm + 0.200mm = 0.700mm；(2)电流表使用0.6 A量程时,刻度盘上的每一小格为0.02 A,指针的示数为0.44 A；电压表使用较小量程时,量程为3 V,每小格表示0.1 V,指针示数为 1.70 V；8.读出以下测量仪器的读数.(1)游标卡尺的读数为：mm05 1G 1520A(2)电流表的读数为：A(3)螺旋测微器的读数为：mm【答案】50.80.157.500【解析】(1)20分度的游标卡尺的精确度为0.05mm,读数为主尺上的整毫米数+游标尺对齐的格数对应的毫米长度,不估读.L=50mm+8x0.1mm=50.8mm；⑵直流表0.6A的量程,那么每小格代表0.02A,估读到0.01A,读数为0.15A；(3)螺旋测微器的转动刻度50格,精确度为0.01mm,通过对齐格数的估读到0.001mm,贝U d=7.5mm+0.0x0.01mm=7.500mm.。
高中物理实验仪器读数问题
高中物理实验仪器读数方法一、仪器读数( )mm ( )mm( )mm ( )mm( )mm ( )mm2、螺旋测微器：原理：可动刻度转一圈测微螺杆前进或后退一个螺距，即mm，可动刻度分成50小格，转一圈即转了50小格，转一格测微螺杆前进或后退mm，螺旋测微器的最小刻度为，以mm为单位，小数点后保留的位数为。
cm m mm3.电阻箱的读数【例2】下图是电阻箱示意图，试读出当时电阻箱的阻值。
解：电阻箱面板上有6个旋钮，每个旋钮上方都标有倍率。
将每个旋钮的指针所指的数值（都为整数）乘以各自的倍率，从最高位到低位依次读出来，就得到这时电阻箱的实际阻值。
注意图中最左边的两个黑点是表示的是接线柱。
若指针位置如图所示，则阻值为84580.2Ω。
如：（04北京理综）电阻箱各旋钮的位置如右图所示，电阻箱R的阻值是_________Ω。
解析：电阻箱的读数方法是：每挡指示数字乘以相应倍率后相加的总和，所以86.3Ω。
4.总结高考国卷电表读数标准1 2 3 V51015对最小分度为“1” 、“2”的采用“十分之一估读法”，估计数字出现在下一位；对最小分度为“5”的采用“五分之一估读法”， 估计数字出现在同一位。
这样读数记录=刻度完整部分+估计等分数×125⎧⎨⎩最小分度“”或“”的十分之一最小分度“”的五分之一，后部分乘积为0时不能丢，象游标卡、千分尺读数一样要补齐。
显然，高中阶段，这种办法适合学生理解接受，不额外增加负担，上了大学再进一步学习更科学严谨的估读规则，现实中不失为一种为大学准备的承上启下的过渡性办法。
【例1】下图是电压表的刻度盘。
若当时使用的是该表的0-3V 量程，那么电压表读数为多少？若当时使用的是该表的0-15V 量程，那么电压表度数又为多少？解：0-3V 量程最小刻度是0.1V ，是10分度的，因此要向下估读一位，读1.15V （由于最后一位是估读的，有偶然误差，读成1.14V-1.17V 之间都算正确）。
