锂矿选矿工艺
碳酸锂工艺
碳酸锂工艺1. 简介碳酸锂是一种重要的锂化工产品，广泛应用于锂离子电池、锂盐、陶瓷和玻璃制造等领域。
碳酸锂的生产工艺涉及多个步骤，包括锂矿的矿石选矿、炼锂和精炼等过程。
本文将介绍碳酸锂生产的主要工艺流程及关键步骤。
2. 工艺流程碳酸锂的生产工艺主要分为以下几个步骤：2.1 锂矿选矿锂矿是碳酸锂的主要原料，常见的锂矿有钾长石矿、蛇纹石矿和磷灰石矿等。
在锂矿选矿过程中，需要对矿石进行破碎、磁选和浮选等处理，以提高锂矿的品位和回收率。
2.2 炼锂炼锂是将锂矿经过烧结、碳化和水浸等步骤，将锂从矿石中提取出来的过程。
具体工艺包括：•烧结：将锂矿石进行热处理，使其发生结构和化学成分的变化，便于后续步骤的进行。
•碳化：在高温下，将烧结后的锂矿与石墨反应，生成锂金属和一氧化碳。
•水浸：将碳化后的产物放入水中反应，生成氢氧化锂溶液。
2.3 碳酸锂精炼将氢氧化锂溶液经过过滤、沉淀、浓缩和结晶等步骤，最终得到纯度较高的碳酸锂产品。
具体工艺包括：•过滤：将氢氧化锂溶液进行固液分离，去除杂质颗粒。
•沉淀：通过加入酸或碱等物质，使溶液中的碱金属发生沉淀，进一步提高纯度。
•浓缩：将溶液中的水分蒸发掉，增加溶液中碳酸锂的浓度。
•结晶：控制温度和溶液中的饱和度，使碳酸锂结晶出来。
3. 工艺优化为了提高碳酸锂的产量和质量，工艺需要进行不断的优化。
以下是一些常用的优化措施：•优化矿石选矿过程，提高锂矿的品位和回收率。
•优化炼锂过程中的操作条件，提高锂的回收率和纯度。
•优化碳酸锂精炼过程中的各个步骤，提高碳酸锂的产量和纯度。
4. 结论碳酸锂的生产工艺是一个复杂的过程，涉及锂矿选矿、炼锂和碳酸锂精炼等多个步骤。
通过不断的工艺优化，可以提高碳酸锂的产量和质量，满足不同领域对碳酸锂产品的需求。
随着锂离子电池和新能源产业的快速发展，碳酸锂工艺的研究和应用将变得更加重要。
锂矿石加工工艺流程
锂矿石加工工艺流程锂矿石加工工艺流程：锂矿石加工是指锂矿石的开采、选别、分级、碾磨、浮选、萃取、烧结、脱硫、成品制备等一系列过程。
锂矿石加工是锂资源利用的关键环节，其加工工艺流程的优化对于提高锂矿石开采和提取效率、降低成本、提高产品质量等方面具有重要意义。
一、锂矿石的开采锂矿石的开采是加工的第一步，主要包括采掘、运输、破碎等过程。
采掘方法有露天采矿和地下采矿两种。
1.露天采矿：采用爆破、挖掘、机械装载等方法，将矿岩矿石挖掘出来。
2.地下采矿：采用隧道、巷道、井筒等方法在地下进行采掘，将矿石运至地面。
开采过程中，锂矿石需要进行破碎，将大块矿石破碎成较小的颗粒状或粉末状物质以便后续工艺进行。
二、锂矿石的选别和分级矿石选别和分级是为了让含锂石英矿物与非石英矿物分离，以便锂矿石的后续处理过程。
目前常用的方法有重选、浮选、手选等。
1.重选：根据矿石密度、颗粒大小等特性，利用震动、水力和空气力等原理，分离含锂石英矿物与非石英矿物。
2.浮选：利用不同矿物颗粒的浮力差异，采用药剂控制矿物表面的特性，从矿石中选取含锂矿物。
3.手选：利用人工对矿石进行筛选、分类、分堆，选取含锂的石英石矿物。
三、锂矿石的碾磨锂矿石经过选别和分级后，需要进一步破碎成细粉末，以利于后续浮选过程。
碾磨方法包括湿式、干式和半干式三种。
1.湿式碾磨：矿石在水中进行破碎和分散，适用于低硬度的矿石。
2.干式碾磨：矿石在无水状态下进行破碎，适用于高硬度的矿石。
3.半干式碾磨：矿石进行干式碾磨的利用水分进行悬浮浮选。
四、锂矿石的浮选锂矿石浮选是利用药剂对矿石进行表面调控，使含锂石英和非石英类矿物分离。
浮选过程需要特定的药剂，常用药剂有黄荧光素、氨基酸和磺酸等。
浮选分为粗选和精选两个过程。
粗选是将矿石表面的锂矿物和杂质矿物物理分离，通常采用浮泡的方法；精选是为了获得更高纯度的含锂石英矿石，通常采用反浮选的方法。
五、锂矿石的萃取锂矿石通过浮选后，得到的产品称作精矿。
硬岩型锂矿开采

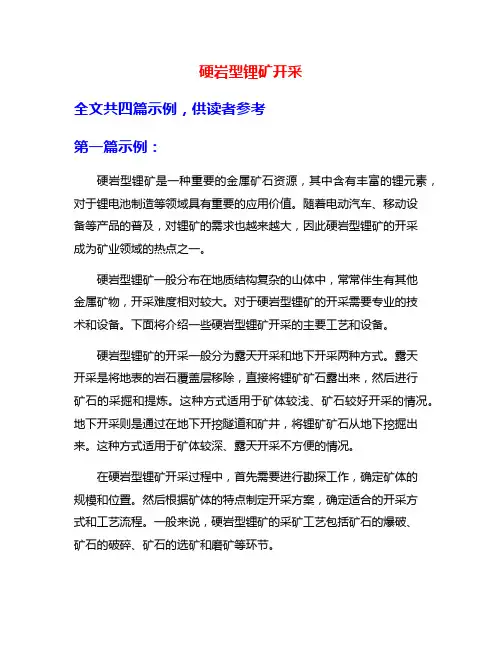

硬岩型锂矿开采全文共四篇示例，供读者参考第一篇示例：硬岩型锂矿是一种重要的金属矿石资源，其中含有丰富的锂元素，对于锂电池制造等领域具有重要的应用价值。
随着电动汽车、移动设备等产品的普及，对锂矿的需求也越来越大，因此硬岩型锂矿的开采成为矿业领域的热点之一。
硬岩型锂矿一般分布在地质结构复杂的山体中，常常伴生有其他金属矿物，开采难度相对较大。
对于硬岩型锂矿的开采需要专业的技术和设备。
下面将介绍一些硬岩型锂矿开采的主要工艺和设备。
硬岩型锂矿的开采一般分为露天开采和地下开采两种方式。
露天开采是将地表的岩石覆盖层移除，直接将锂矿矿石露出来，然后进行矿石的采掘和提炼。
这种方式适用于矿体较浅、矿石较好开采的情况。
地下开采则是通过在地下开挖隧道和矿井，将锂矿矿石从地下挖掘出来。
这种方式适用于矿体较深、露天开采不方便的情况。
在硬岩型锂矿开采过程中，首先需要进行勘探工作，确定矿体的规模和位置。
然后根据矿体的特点制定开采方案，确定适合的开采方式和工艺流程。
一般来说，硬岩型锂矿的采矿工艺包括矿石的爆破、矿石的破碎、矿石的选矿和磨矿等环节。
在硬岩型锂矿的爆破工程中，通常采用爆破药剂和炸药将岩石矿体炸裂成小块，以便于后续的采掘。
爆破工程需要严格的安全措施和技术要求，以确保爆破效果和保障作业人员的安全。
爆破完成后，需要对矿石进行破碎和研磨，将矿石粉碎成适合选矿和提炼的颗粒大小。
硬岩型锂矿的选矿工程是指对矿石进行物理或化学处理，从中分离出富含锂的矿石颗粒。
常用的选矿方法包括密度分选、重选、浮选等，通过这些方法可以有效地提高锂矿的品位和回收率。
在选矿过程中，需要使用各种设备和工具，如振动筛、浮选机、重选机等。
硬岩型锂矿的磨矿工程是指将矿石颗粒进行细碎和粉磨，以便后续的提炼工作。
磨矿工程一般采用磨球机或选磨机等设备，将矿石颗粒磨成微细颗粒，并形成矿浆。
矿浆可以进行浸出或浮选等工艺，提取出锂元素并进行精炼，最终得到高品位的锂精矿或锂盐。
锂矿石的选矿方法
锂矿石的选矿方法锂矿石选矿方法一、手工筛选1.采用筛板和洗砂池：将矿石料或粉碎产品中的粗大杂质筛掉，减少杂质，并对富集矿藏进行分光、密度以及磁性的研究。
2.自然分离：通过采用自然方式就将矿物按既定标准分离，实施有效筛选，例如沉降、湍流、水洗和机械地萃取等行为。
3.人工分选：由工作人员素质仔细的分离矿物，按其形态、色泽、硬度、电阻率等指标进行分类，从而实现对富集矿藏的精选。
二、膜分离1.沉淀法：在适当的pH和离子强度等条件下，利用某些化学物质在矿石表面形成膜层，再由滤除技术把矿石和膜分离开来，以达到选矿的目的。
2.气浮技术：经由气浮法将磯不同密度和重量轻至重物分离，基于磯膜密度不一致的原理利用膜阻力差和气体力来实现膜分选。
3.离子交换：将含有某些元素的矿石放入特殊的膜中，经酸性或碱性溶液的处理，以实现矿石中理想元素的提炼。
三、物理分选1.浮选：添加含有有机物或无机物之浮选剂，改变材料的密度，利用浮力将密度较大的矿石分离，以实现精矿的分离。
2.磁选：用含磁性物质及其相关性质的磁性特点，实行磁选，来达到精矿的分选。
3.电选：电选是指把金属和非金属金属间的差异性利用特定电路得到特殊的分选结果，并且用激光光谱已经成为常用的电选技术。
四、电磁分选1.地震动产出：采用地震波来实施材料鉴识，通过发射和接收电磁波，检测矿体物质，从而实现锂矿石的选矿。
2.超声波技术：采用超声波仪器，以超声波信号改变矿物的性能，利用接收超声波信号的反射和吸收能力，实现精细的锂矿石选矿。
3.X射线选矿：采用X射线断层成像技术，向矿物施加能量，以识别矿物内部成分，有效地实施矿物探测。
五、强磁分选1.鼓式磁选：利用鼓式磁选机，进行强磁场与重力结合的磁选，从而达到高纯度矿产品的效果。
2.磁筛：采用磁性板构成的筛分装置，由上下两块磁性板和两层筛分屏来实现，重新把非磁性物质分离出来，实现清洗、脱精、混合等功能。
3.电机磁选：采用电磁机磁选法，向矿物施加强磁场，使磁性矿物被磁性极吸引而分离，工作效率高，维护成本低，可以达到高精度的锂矿石选矿效果。
锂选矿

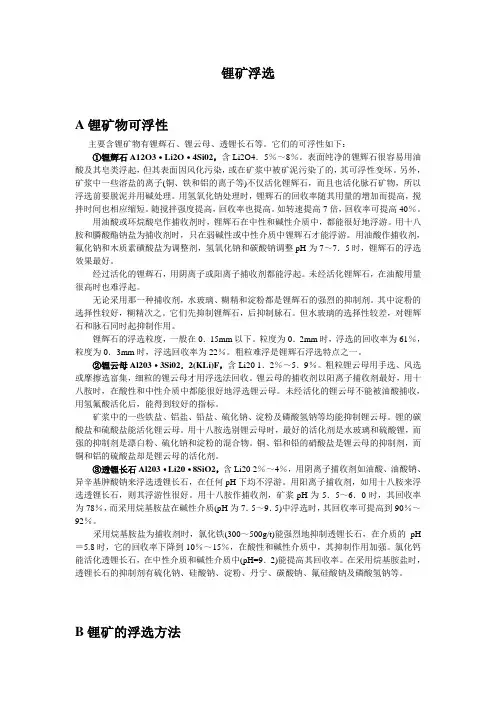

锂矿浮选A锂矿物可浮性主要含锂矿物有锂辉石、锂云母、透锂长石等。
它们的可浮性如下：①锂辉石A12O3·Li2O·4Si02，含Li2O4．5％～8％。
表面纯净的锂辉石很容易用油酸及其皂类浮起，但其表面因风化污染，或在矿浆中被矿泥污染了的，其可浮性变坏。
另外，矿浆中一些溶盐的离子(铜、铁和铝的离子等)不仅活化锂辉石，而且也活化脉石矿物，所以浮选前要脱泥并用碱处理。
用氢氧化钠处理时，锂辉石的回收率随其用量的增加而提高，搅拌时间也相应缩短。
随搅拌强度提高，回收率也提高。
如转速提高7倍，回收率可提高40％。
用油酸或环烷酸皂作捕收剂时，锂辉石在中性和碱性介质中，都能很好地浮游。
用十八胺和膦酸酯钠盐为捕收剂时，只在弱碱性或中性介质中锂辉石才能浮游。
用油酸作捕收剂，氟化钠和木质素磺酸盐为调整剂，氢氧化钠和碳酸钠调整pH为7～7．5时，锂辉石的浮选效果最好。
经过活化的锂辉石，用阴离子或阳离子捕收剂都能浮起。
未经活化锂辉石，在油酸用量很高时也难浮起。
无论采用那一种捕收剂，水玻璃、糊精和淀粉都是锂辉石的强烈的抑制剂。
其中淀粉的选择性较好，糊精次之。
它们先抑制锂辉石，后抑制脉石。
但水玻璃的选择性较差，对锂辉石和脉石同时起抑制作用。
锂辉石的浮选粒度，一般在0．15mm以下。
粒度为0．2mm时，浮选的回收率为61％，粒度为0．3mm时，浮选回收率为22％。
粗粒难浮是锂辉石浮选特点之一。
②锂云母Al203·3Si02．2(KLi)F，含Li20 1．2％～5．9％。
粗粒锂云母用手选、风选或摩擦选富集，细粒的锂云母才用浮选法回收。
锂云母的捕收剂以阳离子捕收剂最好，用十八胺时，在酸性和中性介质中都能很好地浮选锂云母。
未经活化的锂云母不能被油酸捕收，用氢氟酸活化后，能得到较好的指标。
矿浆中的一些铁盐、铝盐、铅盐、硫化钠、淀粉及磷酸氢钠等均能抑制锂云母。
锂的碳酸盐和硫酸盐能活化锂云母。
用十八胺选别锂云母时，最好的活化剂是水玻璃和硫酸锂，而强的抑制剂是漂白粉、硫化钠和淀粉的混合物。
碳酸锂工业流程
碳酸锂工业流程
碳酸锂工业流程是一种将锂资源转化为碳酸锂的生产过程。
这种工业流程主要包括锂矿选矿、矿物分离、化学反应、物理分离和尾矿处理等环节。
首先，锂矿选矿是将原矿从矿石中分离出来的过程。
这个过程主要有物理选矿和化学选矿两种方法。
物理选矿包括重选、磁选、浮选等，而化学选矿则是利用化学反应将矿石中的锂分离出来。
接下来，矿物分离是将锂矿物中的杂质分离出来的过程。
这个过程主要有浸出法、溶解法和熔融法三种方法。
其中，浸出法是将锂矿物浸泡在酸性或碱性溶液中，然后通过过滤、沉淀等步骤分离出锂；溶解法是将锂矿物溶解在盐酸或硫酸中，然后通过沉淀、过滤等步骤分离出锂；熔融法则是将锂矿物在高温下熔化，然后通过冷却、分离等步骤分离出锂。
然后是化学反应。
将分离出来的锂矿物，通过化学反应得到碳酸锂。
这个过程主要有碳酸化法和氢氧化法两种方法。
碳酸化法是将锂矿物溶解在碳酸酐中，然后进行氧化反应，得到碳酸锂；氢氧化法则是将锂矿物溶解在氢氧化钠中，然后进行碳酸化反应，得到碳酸锂。
物理分离是将化学反应后得到的碳酸锂进行过滤、干燥等步骤，得到纯度较高的碳酸锂产品。
最后是尾矿处理，将产生的废水、固体等进行处理，达到环保要求。
总之，碳酸锂工业流程是一个复杂的生产过程，需要多种环节的协同作用才能得到高质量的碳酸锂产品。
锂辉石选矿工艺概述讲解
，最高达 94%的锂辉石精矿。在采用最佳分选的粒度（0.28~1mm）条件
Li2O 品位达 6.72%～7.0%，回收率 83%～95%。随后开展了
70%以上。A.B.索萨
并进行了浮选及
以获得合格的锂辉石精矿和长石精矿。他们采用溴仿作为重液，
“两皂”，即环烷酸皂及氧化石蜡皂，它们是锂辉石浮选常用捕收剂，
在水质较硬的情况下，环烷酸皂不
当水质较软时，使用环烷酸皂可以使锂辉石回收率获得明显增加。因
同时矿浆中的一些溶盐离子如镁离子、铁离子以及钙离子等，它们不仅使锂
同时也使脉石矿物得到了活化，使锂辉石与脉石矿物的浮游性差
因此，对于各种锂辉石矿石，在选择适宜的捕收剂和选矿工艺之前应
Li2O 为 1.14%的情况下，获得含 Li2O 为 6.44%、Fe2O3
0.39%的陶瓷级锂辉石精矿。四川省某锂辉石矿在四川省冶金研究所专家们
在常温下浮选锂辉石，浮选锂辉石粗精矿采用反浮
Li2O 品位为 5.91%、Fe2O3为 1.44%，尔后
Li2O 为 1.33%、Fe2O3为 1.02%
Li2O 2.95%的情况下，即可获得品位为 7.06%，总回收率为
的锂辉石精矿。廖明和等人认为，重悬浮液法不仅简单实际而且同时也直
效果显著，是锂辉石有效选别的一种预可选性考查方法。采用此法可使我们
进而快速作出该矿石的可选性初步评价，提供下步扩大选矿试
厚三到十五米，是典型的花岗伟晶岩型锂辉石
条件下，选用用氧化石蜡皂作捕收剂浮选锂辉石，在原矿含 Li2O
的情况下获得含 Li2O 5.65%~6.38%的锂辉石精矿，回收率为 80.78%。
磷酸铁锂生产工艺流程
磷酸铁锂生产工艺流程
磷酸铁锂是一种重要的正极材料，广泛应用于锂离子电池领域。
下面将介绍磷酸铁锂的生产工艺流程。
首先，磷酸铁锂的生产工艺流程主要包括矿石选矿、焙烧、酸浸、沉淀、磷酸校正、钙碱调整和过滤等过程。
矿石选矿是磷酸铁锂生产工艺的第一步，常用的原料是含有磷酸铁锂的矿石。
矿石选矿过程中，需要进行矿石的粉碎和浮选，将矿石中的杂质和非锂矿物去除。
选矿后的矿石需要进行焙烧处理。
焙烧是将矿石加热至高温，使得其中的一些金属元素发生物理化学变化，进一步提高磷酸铁锂的含量。
焙烧后的矿石经过酸浸处理。
酸浸是将矿石与酸性溶液进行反应，将矿石中的金属元素溶解出来，形成金属离子的溶液。
溶液中的金属离子通过沉淀法进行分离。
沉淀是利用某种化学反应，使得金属离子在溶液中转化为固态沉淀物，从而分离出磷酸铁锂。
得到的磷酸铁锂沉淀物需要进行磷酸校正。
磷酸校正是对沉淀物中的磷酸含量进行调整，使得最终产品的磷酸铁锂含量符合要求。
磷酸校正后，还需要进行钙碱调整。
钙碱调整是添加适量的钙
和氢氧化锂，调整溶液中的PH值和金属离子的浓度，进一步提高磷酸铁锂的纯度和稳定性。
最后，通过过滤将溶液中的固体物质分离出来。
过滤是利用滤纸或其他材料，将溶液中的固体颗粒进行分离，得到纯净的磷酸铁锂溶液。
以上便是磷酸铁锂的生产工艺流程。
通过矿石选矿、焙烧、酸浸、沉淀、磷酸校正、钙碱调整和过滤等一系列工艺步骤，可以获得高纯度和稳定性的磷酸铁锂材料，为锂离子电池的制造提供了重要的正极材料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锂矿选矿工艺：手选法手选法在五六十年代曾经是国内外锂精矿、绿柱石精矿生产中的主要选矿方法之一。
如我国1959年新疆、湖南等省区手选生产的绿柱石精矿达2800吨以上，1962年世界绿柱石精矿产量为7400吨，其中手选精矿占91%。
这主要是由于锂矿多数来自伟晶岩矿床，选别的主要工业矿物锂辉石、绿柱石等晶体大、易手选。
但应看到，手选劳动强度大、生产效率低、资源浪费大、选别指标低，因而后来逐渐为机械选矿方法所代替。
然而，目前在劳动力便宜的发展中国家里，手选仍是生产锂精矿的主要方法。
锂矿选矿工艺浮选方法浮选方法的研究和应用较早，国外在30年代已将浮选法用于锂辉石精矿的工业生产。
锂辉石浮选有的采用反浮选，也有的用正浮选；锂云母易浮，常用正浮选。
我国50年代末开始锂辉石、绿柱石的浮选研究，随后又进行了锂云母浮选、锂铍分离和其他锂铍矿的研究，制定出锂辉石、绿柱石、锂云母的浮选工艺流程，并在新建厂的锂铍选矿过程中得到应用。
锂矿选矿工艺化学或化学～浮选联合法适用于盐湖锂矿，用此法从中提取锂盐。
该方法是通过卤水在晒场上蒸发，使得钠盐和钾盐沉淀析出，将氯化锂浓度提高到6%左右，然后将其送入工厂，用苏打法将氯化锂转变成碳酸锂固体产品。
卤水型锂资源主要有碳酸盐型、硫酸盐型和氯化物型三种，目前主要开发的是碳酸盐型和硫酸盐型。
开发的技术也比较复杂，目前尚处于生产试验阶段。
锂是自然界中最轻的金属。
银白色，比重0.534，熔点180℃，沸点1342℃。
锂是活泼金属，很柔软，在氧和空气中能自燃。
锂也是一种重要的能源金属，它在高能锂电池、受控热核反应中的应用使锂成为解决人类长期能源供给的重要原料。
锂工业的发展和军事工业的发展密切相关。
50年代，由于研制需要提取核聚变用同位素6Li，因而锂工业得到了迅速发展，锂则成为生产、中子弹、质子弹的重要原料。
锂的化合物还广泛用于玻璃陶瓷工业、炼铝工业、锂基润滑脂以及空调、医药、有机合成等工业。
锂系列产品广泛应用于冶炼、制冷、原子能、航天和陶瓷、玻璃、润滑脂、橡胶、焊接、医药、电池等行业。
全世界有锂矿资源的国家不足十家，亚洲中国独有。
锂矿选矿方法，有手选法、浮选法、化学或化学-浮选联合法、热裂选法、放射性选法、粒浮选矿法等，其中前3种方法较为常用。
锂的性质和用途锂是一种稀有元素，属轻金属类，1817年瑞典人阿尔费特逊在透锂长石中首先发现锂，到20世纪40年代才开始工业规模生产锂。
锂的主要性质有：密度小，仅0.53克/厘米3，是最轻的金属；熔点低（179℃）；金属锂很软，韧性大，延展性好；锂有锂6（Li6）和锂7（Li7）两种稳定同位素；锂的化学活性好。
锂精矿、锂化物和金属锂具有许多优良性质，在许多部门获得广泛应用。
铝电解槽中加入少量锂盐，能大大改善电解质的物理化学性能；锂精矿或锂化物在制造玻璃时有较大的助熔作用；陶瓷中加入少量锂化物可降低陶瓷一塘瓷制品的烧陪温度；加入少量锂化物可使润滑剂的热稳定性、机械稳定性和化学稳定性得到改善，因此锂精矿或锂化物大量用于炼铝、玻璃、陶瓷工业和润滑剂的生产中。
锂和锂化物可作为高能燃料，氚化锂6和氚化锂6是氢弹的重要原料，它们在核能和宇航方面起着重要作用。
此外锂化何物还用于合成橡胶、合金、高能电池、空调、医药、焊接等方面。
科学家们语言：在未来能源（蓄电池和核聚变）方面锂将发挥引人注目的作用。
2.锂的主要矿物及矿床类型锂在地壳中的含量为21×10-6，锂储量较丰富的国家是智利、美国、扎伊尔和中国。
迄今科学家们发现含锂矿物有150多种，目前工业上用作锂原料的是锂辉石、锂云母、锂磷铝石、铁锂云母和透锂长石等。
锂辉石的选矿方法—正浮选工艺2锂辉石的选矿方法中正浮选是经常采用的方法，其实质是将矿石磨细，优先浮选锂辉石，在氢氧化钠或者碳酸钠的碱性矿浆中，经过高浓度、强烈搅拌、多次洗矿脱泥后，加入脂肪酸（例如油酸）或者其皂类作捕收剂直接浮选锂辉石：经过三次精选精选，可以获得品位大于5%Li2O、回收率为70%～75%的锂辉石精矿。
我国新疆某矿原矿含1.3% Li2O，经过常温浮选，锂辉石精矿品位为4%～5%、回收率为85%～90%。
绿柱石和锂辉石选矿分离和富集的方法锂辉石和绿柱石都是铝硅酸盐类矿物，经常共生在同一伟晶盐矿床中；由于它们的矿物都是非磁性的，而且相对密度接近，并且与脉石矿物的相对密度相近。
所以，采用磁选和重选方法很难分离绿柱石和锂辉石，只有采用浮选分离方法才行。
另一方面，由于石榴石、角闪石、电气石、黑云母和白云母等与绿柱石和锂辉石的可浮性相近，致使绿柱石和锂辉石的富集和分离又比较困难。
绿柱石和锂辉石的浮选分离一般有混合浮选和优先浮选（优先浮选绿柱石、再选锂辉石，优先浮选锂辉石、再选绿柱石，或者优先浮选部分锂辉石、然后锂铍混选再分离）两种原则流程，可以采用阳离子捕收剂和阴离子捕收剂进行浮选。
（1）优先浮选当采用阳离子捕收剂时，硅酸盐矿物都具有比较好的可浮性，所以，在分离绿柱石和锂辉石时，需要添加调整剂才行。
①优先浮选锂辉石、再选绿柱石（先抑制绿柱石、优先浮选锂辉石，再活化绿柱石并进行浮选）当优先浮选锂辉石时，主要采用氟化钠和木素磺酸盐抑制绿柱石和脉石；木素磺酸盐在绿柱石和脉石矿物表面形成亲水薄膜，从而阻止捕收剂（例如油酸）在其表面的附着和吸附。
但是，木素磺酸盐对锂辉石矿物颗粒的影响比较小，所以能够保证锂辉石的优先浮选。
例如，在低碱介质中，将碳酸钠碱木素（利用碱溶解木素磺酸盐）加入球磨机并长时间作用，此时，绿柱石和脉石矿物受到抑制，采用氧化石蜡皂、环烷酸皂和柴油浮选锂辉石。
该浮选尾矿采用氢氧化钠、硫酸钠和三氯化铁活化绿柱石并抑制脉石，同样采用氧化石蜡皂和柴油浮选绿柱石。
②优先浮选绿柱石、再选锂辉石（先抑制锂辉石、优先浮选绿柱石、再活化锂辉石并进行浮选）先脱除易浮矿物，然后在氢氧化钠、硫化钠和碳酸钠调整的高碱介质中抑制锂辉石，采用脂肪酸（例如氧化石蜡皂和柴油）浮选绿柱石；浮选尾矿采用氢氧化钠活化，再采用脂肪酸（例如氧化石蜡皂和柴油）浮选锂辉石。
当采用阴离子捕收剂时，调整剂对锂辉石的抑制递减顺序为：氟化钠、木素磺酸盐、磷酸盐、碳酸钠、氟硅酸钠、硅酸钠、淀粉等，这些调整剂对绿柱石的抑制作用差别很大，在中性和弱碱性介质中，多量（1千克/吨以上）的氟化钠、木素磺酸盐、磷酸盐、碳酸盐等具有强烈的抑制作用，而少量的硅酸钠、淀粉等对绿柱石的抑制作用不明显。
在强碱性介质中，这些药剂的抑制作用普遍减弱，但是对锂辉石的抑制作用却普遍增强。
③优先浮选部分锂、然后进行锂铍混选再分离将氟化钠和碳酸钠作调整剂并加入球磨机，采用脂肪酸皂优先浮选部分锂辉石，该浮选尾矿中加入氢氧化钠和钙离子进行活化，再采用脂肪酸皂混合浮选锂辉石-绿柱石，混合粗精矿采用碳酸钠、氢氧化钠和酸、碱性水玻璃加温（例如85℃）处理，浮出绿柱石精矿。
（2）混合浮选某浮选尾矿含0.08%BeO的锂辉石，在30%固体浓度下，采用0.91千克/吨氢氟酸搅拌5分钟（PH=3.8），搅拌的矿浆在螺旋分级机中清洗过多的酸后，在30%的固体浓度下，与0.41千克/吨的硅酸钠、0.14千克/吨氢氧化钠和0.41千克/吨油酸搅拌5分钟，进入粗选槽，在PH=7.3时，进行一次粗选和三次精选，得到精矿含1.25%BeO和4.45%Li2O，其回收率分别为89.1%和65.8%。
（3）锂和铍粗精矿的精选分离锂和铍粗精矿中一般含有云母、长石和石英等，需要进一步精选除去。
脱除方法是将混合粗精矿与硫酸（例如用量为4.50千克/吨左右）一起搅拌，清洗掉脂肪酸，然后，再与1千克/吨左右的硫酸、90克/吨左右的醋酸铵搅拌，进行脱除云母，可得到含云母94%的精矿，其尾矿再进行锂辉石精选。
锂辉石精选时是将上述尾矿与700克/吨左右的油酸一起搅拌，进行一次粗选和二次精选，可得到回收率大约为84%、含6.6%Li2O的锂辉石精矿，此时，80%左右的绿柱石被抑制到尾矿中，然后再进行尾矿中绿柱石的富集。
此时，再采用900克/吨左右的氢氟酸进行搅拌，然后清洗掉过量的酸；之后，采用136克/吨的氢氧化钠和218克/吨的油酸调浆，并进行绿柱石的浮选，所得粗精矿在PH=7条件下进行两次精选，可得到含6.37%BeO的绿柱石精矿，其作业回收率为76%，对锂辉石浮选尾矿的回收率为66%。
锂精矿的质量要求从表1可看出，对化工用锂辉石精矿中的铁含量限制不严，允许含量较高，但对陶瓷和低铁级锂精矿则要求较严格地控制铁含量。
尤其是低铁级精矿不仅Fe2O3含量要限制在很低的范围内，同时对-200目细泥含量的要求也较严,因此在美国，无论是正浮选或反浮选生产的锂辉石精矿往往都需要经过筛分、磁选、铁矿物浮选或焙烧等工序进一步处理，以保证精矿在粒度或铁含量方面达到陶瓷级和低级锂精矿的质量要求。
表1 锂辉石精矿质量标准表2 锂云母精矿质量标准（GB3201—82）锂的主要矿物及矿床类型锂在地壳中的含量为21×10-6，锂储量较丰富的国家是智利、美国、扎伊尔和中国。
迄今科学家们发现含锂矿物有150多种，目前工业上用作锂原料的是锂辉石、锂云母、锂磷铝石、铁锂云母和透锂长石等，它们的化学组成列于下表。
表中锂的工业矿物（1）锂辉石单斜晶系、常呈柱状、板状和针状晶体。
颜色为白、灰、浅绿、玫瑰等色，无磁性，纯锂辉石Li2O理论含量为8.1%，常因含Rb2O(0~3%)、Cs2O(0~1%)、钠和钾等元素，实际含Li2O4.5~8%。
锂辉石有两种晶型：α和β型，将天然锂辉石在1100℃焙烧时，它从α型转变为β型，并具热裂性质。
锂辉石在伟晶岩和气成热液矿床中均可见到。
（2）锂云母锂云母常为鳞片状和叶片状集合体，颜色为玫瑰色、紫色、浅紫色、灰黄色，有时为无色，无磁性。
在锂云母中常含1~3%Rb2O和0~1.5%Cs2O，实际含Li2O1.2~5.9%，花岗伟晶岩、花岗岩和石英脉中均可见到。
（3）铁锂云母铁锂云母常呈鳞片状产出，颜色为灰色、褐色、暗绿色，暗紫色，含FeO12.5%左右，具有弱磁性。
产于云英岩和高温石英脉中，有时在花岗岩和花岗伟晶岩中也可见到。
（4）锂磷铝石锂磷铝石常为不规则块状和近等轴状，颜色为灰色、黄白、绿白等，实际含Li2O8~9.5%，是含锂最高的工业矿物，产于花岗伟晶岩中，有时也见于云英岩和高温石英脉中。
（5）透锂长石透锂长石常呈块状、板状和针状，颜色为白色、灰色，偶见粉红色、绿色，一般产于伟晶岩中。
锂矿床可分为三大类：花岗伟晶岩矿床、气成热液矿床和盐湖卤水沉积矿床。
目前世界锂原料主要来自花岗伟晶岩和卤水沉积矿床。
前者如美国北卡罗莱纳州金丝山和加拿大伯尼克湖矿床，后者如美国加利福尼亚州西尔斯湖、内华达州银峰、智利北部的阿塔卡玛，这些都是世界有名的锂矿床。
