河流流量在线监测
生态流量在线监测系统及在水电站的应用
四川水利２０２０ Ｎｏ ６生态流量在线监测系统及在水电站的应用严茂强，卢兴，印小军，牛彤（钛能科技股份有限公司，南京，２１１８００）㊀㊀ʌ摘㊀要ɔ水电站生态流量监测系统由现地监测单元㊁视频监视㊁通信传输㊁云服务监测平台组成，可为相关监管部门提供服务㊂㊀㊀ʌ关键词ɔ水电站㊀生态流量㊀云平台㊀在线监测㊀㊀中图分类号：ＴＶ７３７ʒＸ８３５㊀㊀文献标识码：Ｂ㊀㊀文章编号：２０９５－１８０９（２０２０）０６－０１４６－０３㊀㊀政府大力推进新时代中国农村水电的发展，为经济发展贡献了力量，也缓解了当时的能源供应紧张问题㊂然而近年来，在小水电急速发展过程中存在的诸多问题也逐渐浮出来㊂小水电虽是清洁能源，但在我国，限于早期的技术经济发展和环境保护意识的限制，虽然一部分符合环保要求，但不能满足生态保护功能，没有考虑下游河道泄放问题，导致枯水期部分河段枯竭，影响下游河道的生态环境或生产生活用水，对生态环境造成了影响㊂１㊀生态流量及在线监测系统简介生态流量 是为了保障大自然的自我修复能力，维持水资源可持续高效利用，不因河道减水脱流造成生态环境发生变化，保持下游河道生物的生存和生态环境的内在平衡的最小河道流量㊂水电站生态流量在线监测系统由现地监测单元㊁视频监视㊁通信传输㊁云服务监测平台组成㊂为流域生态保护㊁水文水资源等监管部门提供服务㊂２㊀生态流量测流方式按照水电站开发类型，遵循经济性㊁技术合理的原则，保证下游河道的最小下泄流量，有以下几种测流方式㊂㊀２ １㊀通过引水系统改造泄放流量（１）渠道引水式电站：在渠道过大坝后的适当位置修建渠道或安装水管往下游河道泄放流量，通过明渠或管段式流量计测流㊂该方式改造工程量较大，改造后泄放效果较好㊂（２）隧洞引水式电站：利用原有靠近大坝的支洞开挖堰槽或安装放水管向下游河道泄放流量，通过明渠或管段式流量计测流㊂该方式改造工程量较大，改造后泄放效果较好㊂㊀２ ２㊀通过泄洪闸小开度泄流对筑坝式电站：可通过开启大坝闸门并根据水位调整闸门开度，向下游河道泄放流量㊂闸门泄流流量通过公式计算确定㊂该方式改造工程量较小，改造后泄放效果较好㊂㊀２ ３㊀通过溢洪道闸门改造泄流通过改造溢洪道工作闸门，根据水文勘测计算设置门中门或舌瓣门，并增设启闭设备，向下游泄放流量㊂闸门泄流流量通过公式计算确定㊂该方式改造工程量较大，改造后泄放效果较好㊂㊀２ ４㊀通过大坝放空设施改造泄流利用大坝原有底孔设施并对其进行改造，实㊃６４１㊃㊀２０２０ Ｎｏ ６四川水利现向河道泄放生态流量㊂根据实际改造情况选择合适的测流设备㊂㊀２ ５㊀设置生态基荷或采用反调节调度泄流坝后式电站可通过机组发电放水满足生态下泄流量，通过基荷或反调节调度泄放水量㊂可以通过机组流量曲线查询下泄流量㊂该方式改造工程量比较小，但机组出现问题时会造成下泄流量短时的中断㊂㊀２ ６㊀安装生态机组根据电站实际情况可以选择安装小容量的生态机组承担生态下泄流量泄放任务㊂可以通过机组流量曲线查询下泄流量㊂该方式改造工程量非常大，机组出现问题时会造成下泄流量短时的中断，水的利用率非常高㊂㊀２ ７㊀通过机组旁通管改造泄流在机组进水控制阀旁通管上开孔引放水管等向下游泄放流量㊂通过管段式流量计测流㊂该方式改造工程量适中，改造后泄放效果较好㊂㊀２ ８㊀增设大坝放水设施在大坝适当位置安装倒虹吸管㊁抽水系统㊁泄流通道等设施，从大坝取水泄入下游河道，满足生态流量要求㊂根据实际改造情况选择合适的测流设备㊂该方式改造工程量适中，改造后泄放效果较好，对大坝基本无影响㊂３㊀生态流量在线监测系统架构、组成和功能㊀３ １㊀系统架构各水电站结合自身情况选用合适的泄流方式，根据泄流方式不同选取合适的测流设备㊁视频设备㊁监测终端设备，并将相关数据㊁视频图像进行存储㊂通过广域网将数据㊁报警信息及视频图像上送至监管平台，可通过就地或远程调阅相关数据㊁报警信息及视频图像㊂水电站生态流量在线监测系统由现地监测单元㊁视频监视㊁通信传输㊁云服务监测平台组成，系统架构图如图１所示㊂图１㊀水电站生态流量在线监测系统架构㊀３ ２㊀系统组成（１）现地监测单元：数据采集处理终端㊁水位计㊁闸位计㊁流量计（管段㊁明渠式等）㊁视频摄像机等；（２）网络传输：路由器㊁局域网㊁专线或宽带等；（３）（云）平台：（云）服务器㊁生态流量系统监测平台等㊂㊀３ ３㊀系统功能云服务监测平台提供多种灵活的接入方式，对接入测站进行统一分层级分权限管理，能够实时查看和监测现场生态流量信息㊂云服务监测平台还可便捷地进行功能扩展，提供水电站㊁水文水资源等工况数据监测服务㊂（１）实时监测：实时监测相关电站的基础数据，并通过广（局）域网将数据上送至生态流量监测（云）平台，通过预留接口与监管部门共享数据，企业可通过云平台在手机端或ＰＣ端进行数据查询，对水电站的生态流量实施远程自动监测报警㊂（２）统计结果分析：对生态流量基础数据进行处理分析，提供对水位㊁流量㊁闸门开度等相关数据的展示分析，对超限值进行统计分析，生成生态流量数据分析报表㊂（３）视频监控：利用视频服务器实现远端视频摄像机的集中管理，可通过手机端或ＰＣ端查看生态流量实时视频，对各水电站生态流量数据及视频画面实现统一管理㊂（４）ＧＩＳ系统：通过ＧＩＳ地图查看各站点的生态流量分布，可以筛选指定区域的电站情况㊂㊃７４１㊃严茂强，卢兴，印小军，牛彤：生态流量在线监测系统及在水电站的应用２０２０ Ｎｏ ６４㊀实施过程中遇到的问题在生态流量在线监测系统实施过程中由于前期设计不合理㊁施工过程不规范等造成测流数据不准或波动较大㊂㊀４ １㊀管段式测流一般管段式流量计安装有如下规范㊂（１）安装距离应选择上游大于１０倍直管径㊁下游大于５倍直管径以内无任何阀门㊁弯头㊁变径等均匀的直管段，安装点应充分远离阀门㊁泵㊁高压电和变频器等干扰源；（２）对于开口或半满管的管道，流量计应安装在Ｕ型管段处，保证满管；（３）选择充满流体的材质均匀质密㊁易于超声波传输的管段，如垂直管段（流体向上流动）或水平管段㊂图２㊀传感器安装与示例㊀㊀现场普遍存在预留管段无法满足上述流量计安装要求，具体有如下情形㊂（１）管段流量计安装位置扰流比较大，未遵循 前十后五原则 ；（２）测流管段未做Ｕ型处理，造成非满管测流㊂㊀４ ２㊀明渠测流采用明渠方式的现场普遍存在水流不稳，断面不规则的情况㊂一般明渠式流量计安装规范有：明渠测流要求渠段顺直，水流及断面稳定，无沙洲㊁无崩岸㊁无回流㊁无死水㊂５㊀应用案例雅安某电站生态流量监测采用我司的整体解决方案，通过泄洪闸小开度泄流，通过公网将视频信息及流量上送至云平台㊂㊀５ １㊀监测系统概述该电站各大坝采用固定一扇闸门作为生态流量泄放口，闸门采用固定无调节方式泄放生态流量㊂充分利用电站原有设备进行数据采集，并通过闸前水位根据流量曲线查表校核流量数据㊂在大坝泄放口安装视频监控，采集生态流量泄放视频，通过Ｉｎｔｅｒｎｅｔ将视频及流量数据上送至水务局监管平台㊂同时，将生态泄放流量数据通过网络上传到企业云，作为历史资料保存备查㊂㊀５ ２㊀系统构成及设备水电站生态流量监测系统包括数据通信采集设备㊁数据分析与监控系统㊁数据处理与传输系统及远程数据管理中心㊂各子系统在各自体系当中相互合作，协助运行，以确保整个生态流量监测系统的稳定运行㊂系统主要设备组成情况㊂（１）数据通信采集设备：主要包括遥测水位计㊁闸位计㊁视频摄像头㊁视频录像机㊁ＲＴＵ智能终端㊁避雷设备㊁设备保护箱；（２）数据分析与监控系统：监控软件（数据＋视频）㊁流量水位监测数据库㊁交换机㊁ＰＣ机；（３）数据处理与传输系统：英特网㊁数据库管理系统；（４）远程数据管理中心：生态流量监测平台㊁云服务器㊁交换机㊁ＰＣ机㊂生态流量在线监测系统建设时应充分考虑现场实际情况，选择合适的测流方式，并遵循流量计的安装要求进行设计㊁实施㊂６㊀结语相信经过各地政府对小水电的大力整治，在不久的将来， 生态流量 这一环保概念会逐步在全国普及，通过生态系统流量下泄管控，维持水资源的可持续高效利用，实现生态平衡的恢复㊂ʏ㊃８４１㊃。
河流水文监测的基本原理和方法

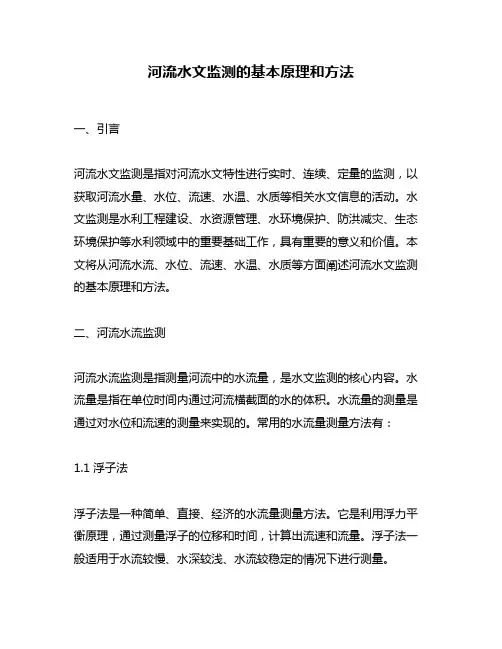

河流水文监测的基本原理和方法一、引言河流水文监测是指对河流水文特性进行实时、连续、定量的监测，以获取河流水量、水位、流速、水温、水质等相关水文信息的活动。
水文监测是水利工程建设、水资源管理、水环境保护、防洪减灾、生态环境保护等水利领域中的重要基础工作，具有重要的意义和价值。
本文将从河流水流、水位、流速、水温、水质等方面阐述河流水文监测的基本原理和方法。
二、河流水流监测河流水流监测是指测量河流中的水流量，是水文监测的核心内容。
水流量是指在单位时间内通过河流横截面的水的体积。
水流量的测量是通过对水位和流速的测量来实现的。
常用的水流量测量方法有：1.1 浮子法浮子法是一种简单、直接、经济的水流量测量方法。
它是利用浮力平衡原理，通过测量浮子的位移和时间，计算出流速和流量。
浮子法一般适用于水流较慢、水深较浅、水流较稳定的情况下进行测量。
1.2 漂流物法漂流物法是一种利用漂流物测量水流速和水流量的方法。
漂流物可以是任何具有一定浮力的物体，如木板、塑料球、橡皮球等。
漂流物随水流漂动的速度和方向与水流速度和方向相同，通过对漂流物的位移和时间的测量，可以计算出水流速度和水流量。
1.3 水位流量计水位流量计是一种利用水位和流速来测量水流量的仪器。
水位流量计通常由水位计和流速仪两部分组成。
水位计是一种测量水位高度的仪器，流速仪是一种测量水流速度的仪器。
通过对水位和流速的测量，可以计算出水流量。
三、水位监测水位监测是指测量河流水位的高度。
水位是河流水文特性的重要指标之一，它反映了河流的水量情况，是水文监测的重要内容之一。
水位的测量方法有：2.1 漫堤法漫堤法是一种利用河岸两侧的固定高程点来测量河流水位的方法。
在河岸两侧设置测站，通过对测站高程的测量，可以计算出河流水位高度。
2.2 水位计法水位计法是一种利用水位计测量河流水位高度的方法。
水位计一般是一种利用浮力平衡原理测量水位高度的仪器。
水位计可以是机械式、电子式或压力式等不同类型，通过对水位计的测量，可以计算出河流水位高度。
河流流量测验成果精度评定

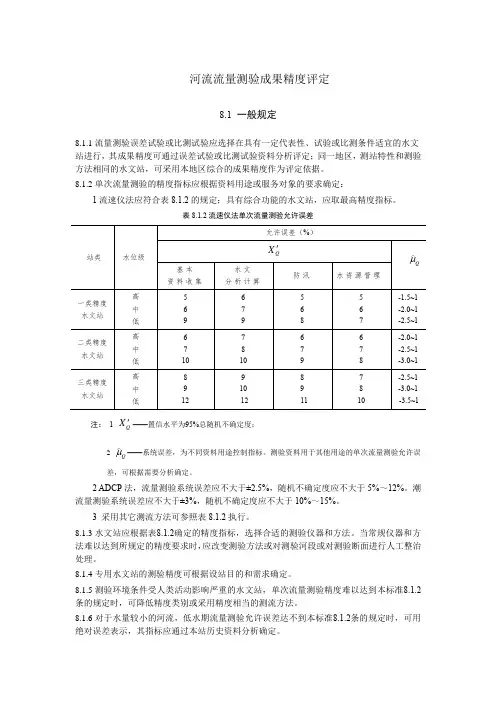

河流流量测验成果精度评定8.1 一般规定8.1.1流量测验误差试验或比测试验应选择在具有一定代表性、试验或比测条件适宜的水文站进行，其成果精度可通过误差试验或比测试验资料分析评定；同一地区，测站特性和测验方法相同的水文站，可采用本地区综合的成果精度作为评定依据。
8.1.2单次流量测验的精度指标应根据资料用途或服务对象的要求确定：1流速仪法应符合表8.1.2的规定；具有综合功能的水文站，应取最高精度指标。
表8.1.2流速仪法单次流量测验允许误差X'——置信水平为95%总随机不确定度；注： 1Qμ——系统误差，为不同资料用途控制指标。
测验资料用于其他用途的单次流量测验允许误2 Q差，可根据需要分析确定。
2 ADCP法，流量测验系统误差应不大于±2.5%，随机不确定度应不大于5%～12%。
潮流量测验系统误差应不大于±3%，随机不确定度应不大于10%～15%。
3 采用其它测流方法可参照表8.1.2执行。
8.1.3水文站应根据表8.1.2确定的精度指标，选择合适的测验仪器和方法。
当常规仪器和方法难以达到所规定的精度要求时，应改变测验方法或对测验河段或对测验断面进行人工整治处理。
8.1.4专用水文站的测验精度可根据设站目的和需求确定。
8.1.5测验环境条件受人类活动影响严重的水文站，单次流量测验精度难以达到本标准8.1.2条的规定时，可降低精度类别或采用精度相当的测流方法。
8.1.6对于水量较小的河流，低水期流量测验允许误差达不到本标准8.1.2条的规定时，可用绝对误差表示，其指标应通过本站历史资料分析确定。
8.1.7无误差试验资料的地区，应选择有条件的代表性测站对本标准所规定的精度指标进行检验。
当测站误差检验结果不符时，应对资料进行分析，并提出改进测验方案。
8.1.8开展在线监测的误差分析，单次流量测验误差估算或误差综合方案宜根据传感设备精度及流量测算模型方法综合分析确定，各分量之间宜相互独立。
浙江省中小河流流量监测方案探讨
浙江省中小河流流量监测方案探讨黄健;周琮辉;车新垒【摘要】针对浙江省中小河流多处于流域上游或独流入海,河道比降大、流速快、洪水暴涨暴落,汇流时间短,破坏性强的特点,以洪家塔水文监测站为典型站,对4种流量监测方案进行了筛选,并且提出了基于电波流速仪的适合浙江省中小河流监测实际情况的流量监测方案.认为选用电波流速仪可以较好地适应中小河流暴雨洪水流量监测.该文还介绍了浙江省近年来应用电波流速仪在洪水暴发时成功测流量的3个范例,总结了使用经验.认为电波流速仪有几大优点:(1)工作方式为非接触式,适用性强；(2)仪器本身便于携带,机动灵活,工作时可节省大量人力物力；(3)操作简单,而数据准确可靠,适快速部署开展应急监测.但是具体实际应用时也有3点应给予充分考虑:(1)建议在0.5 m3/s以上流量时使用,即电波流速仪只可作为中小河流暴雨洪水监测,不可用于时常水文监测；(2)在暴雨强风环境下,监测的数据会受到风浪影响,表面流量数据会出现较大幅度的跳动；(3)实际监测点应尽量避开大片、大块漂浮物,因为该物的移动不代表水体表现流速,容易造成测量数据偏小.%[Objective]To study the best extraction conditions of proanthocyanidin from grape seeds by petroleum ether.[Method]The absor-bance of proanthocyanidin was determined with the method of vanillina, a standard curve was drawn, and the factors influencing the extraction of proanthocyanidin were optimized with orthogonal experiment.[Result]The best extraction conditions were 60% petroleum ether as extract-ant, 1=5 (g/ml) solid-liquid ratio, Soxhlet extractor to reflux at 60 t forl.Sh, the extraction rate of proanthocyanidin under thebest condi tions was 60.03 mg/g.[Conclusion]Petroleum ether is good in extracting proanthocyanidin from grape seeds.【期刊名称】《安徽农业科学》【年(卷),期】2012(040)025【总页数】4页(P12703-12706)【关键词】中小河流;流量监测;方案探讨【作者】黄健;周琮辉;车新垒【作者单位】浙江省水文局,浙江杭州310009;杭州市水文水资源监测总站,浙江杭州310016;浙江省水文局,浙江杭州310009【正文语种】中文【中图分类】S273.2受特定的自然地理、地形地貌地质以及气候条件影响，特别是近年来极端天气事件的明显增多，中小河流洪涝灾害频发重发现象已成为造成浙江省洪涝灾害损失的主体。
河道水位怎么监测

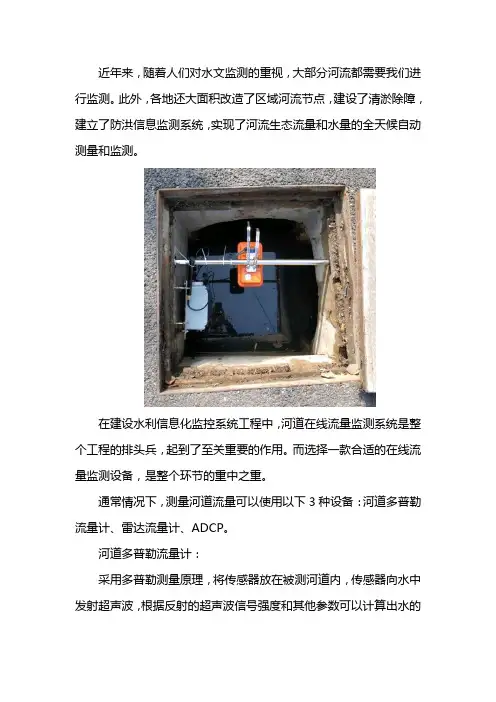

近年来，随着人们对水文监测的重视，大部分河流都需要我们进行监测。
此外，各地还大面积改造了区域河流节点，建设了清淤除障，建立了防洪信息监测系统，实现了河流生态流量和水量的全天候自动测量和监测。
在建设水利信息化监控系统工程中，河道在线流量监测系统是整个工程的排头兵，起到了至关重要的作用。
而选择一款合适的在线流量监测设备，是整个环节的重中之重。
通常情况下，测量河道流量可以使用以下3种设备：河道多普勒流量计、雷达流量计、ADCP。
河道多普勒流量计：采用多普勒测量原理，将传感器放在被测河道内，传感器向水中发射超声波，根据反射的超声波信号强度和其他参数可以计算出水的流速、水位高度、温度等参数。
这些数据通过主机内计算，根据河流断面的截面积，就可以显示河道内的瞬时流量和累计流量。
选型条件：要求河道宽度＞200cm，水位超过传感器顶部5cm。
测量流速范围4cm/s-5m/s雷达流量计：雷达流量计由雷达流速仪、雷达水位计和主机三部分构成。
雷达流速仪根据发射和接收频率的不同计算出水流流速。
雷达水位计固定在水面上，对着水面发射电磁波，通过发射和接收的时间差就可以计算出雷达到水面的距离，假设是5.1 米。
主机中设置好雷达的安装高度，假设安装高度是6.1 米，那么用安装高度-距离=水位高度。
6.1-5.1=1.0米。
再通过输入渠道结构的相关参数，根据水位高低，就得出具体的水流截面积，用流速×截面积再加上积分运算，最后得出具体的流量。
选型条件：要求河道最低水位在5cm以上，水面不能是平静的，流速范围在30cm/s-15m/s。
ADCP河道流量计：测量原理和GRCF河道流量计相同，ADCP可将水分层来测量，测量准确度较高。
选型条件：适用于比较宽、比较深的河流，要求水位超过传感器顶部60cm以上。
航征科技HZ-RLS-26L系列雷达水位计是一款非接触式水位计，采用24GHz频段平面微带阵列天线对水位进行测量。
产品采用调频连续波（FMCW）方式，高精度、低功耗、抗干扰能力强，智能水位跟踪识别算法保证水位监测数据稳定可靠。
