塔吊布置方案1
QTZ86塔吊安装方案(1)
目录一、工程概况及编制依据 (1)1.1工程简况 (1)1.2编制依据 (1)二、塔吊型号及性能 (2)三、塔吊位置 (2)四、人员分配与分工 (2)五、计划安装日期 (3)六、安装及检测工具配备 (3)七、塔吊基础施工 (4)八、安装前的准备工作 (4)九、安装步骤 (5)十、塔吊拆卸 (11)十一、安全注意事项及安装结束自检要求 (11)十二、报验 (12)一、工程概况及编制依据1.1工程简况工程名称青岛蓝色生物医药产业园配套商住项目公租房B-36#-B37#楼设计单位：青岛公用建筑设计研究院有限公司勘察单位：青岛市勘察测绘研究院建设单位：青岛蓝色生物科技园发展有限责任公司监理单位：青岛东方监理有限公司施工单位：荣华建设集团有限公司建设地点：高新区正阳路与宝源路（规划东10号线）交口西南地块内工程规模：总建筑面积32747.4平方米，分为两个单体，一个地下车库，36#楼地下一层、地上十八层，37#楼地下一层、地上十八层。
1.2工程周边环境评估：该工程位于青高新区正阳路与宝源路（规划东10号线）交口西南地块内，本地原为青岛东风盐场，今年经过了回填平整处理，地形平坦，底层比较复杂。
塔吊基础采用预应力管桩承载，基础的四个角各选用一根直径0.5米的管桩。
以中风化砂岩层为桩基持力层，要求桩端进入持力层且桩身长度不低于13米，桩端阻力6500KN/㎡，符合塔吊基础承载力最低220KN/㎡的要求。
1.2编制依据1、86电梯安装说明书2、本工程图纸设计说明、施工组织设计3、《建筑施工手册》（第三版）二、塔吊型号及性能2.1塔吊型号：为顺利完成本工程结构的垂直运输任务，满足施工的要求，经过研究决定在36#楼北侧6轴与10轴之间位置、37#楼A轴以南30-36#之间安装一台QTZ86型塔吊，共计2部。
2.2由方圆集团有限公司生产的QTZ86型塔吊，其工作幅度为55m，臂端额定起重量为1T，最大额定起重量为6T。
塔吊1#-1附墙方案
1#—1楼塔吊附墙方案一、塔吊附墙概况1＃-1楼总高度86。
7米，塔吊安装总高度95米;本工程采用QTZ60自升塔吊起重机。
该机这水平臂架、小车变幅、上回转自升式，其臂长为50米,最大起重量为4吨，额定起重力矩600KN.m，最大起重力矩为600KN.m。
由于结构条件和地形条件的限制，1#—1楼塔吊布置在1#—1楼北侧位置，该塔吊的直接附墙距离为3。
2米。
采取穿墙栓连接座预埋件.根据说明QTZ60塔吊附着式的最大起升高度可达120米。
附着式起重机的塔身可直接安装在建筑物上或建筑物附近的旁的砼基础上，为了减小塔身计算长度以保持其设计起重能力,设有七套附着装置。
第一附着装置距基础面15。
4米，第二附着装置距离第一附着装置是14。
5米，第三附着装置距离第二附着装置是11。
6米，第四附着装置距离第三附着装置是11.6米，第五附着装置距离第四附着装置是11。
6米，第六附着装置距离第五附着装置是11.6米，第七附着装置距离第六附着装置是11。
6米，可允许现场根据楼层的高度做适当的调整。
塔机独立固定式工作,最大起升高度为30米。
二、附墙要求为满足1#-1楼塔机对施工楼层的需要，根据塔机的出厂许用条件及建筑物楼层的实际情况现对于1＃—1塔机扶墙作如下布置: 错误!第一道塔机扶墙高度+15.4m，第二道为+14.5m,第三道为+11.6m,第四道为+11.6m,第五道为+11。
6m，第六道为+11.6m，第七道为+11。
6m。
○2墙面附着点中心距离 3950mm错误!采用穿墙螺栓连接座预埋件○，4根据塔机使用说明书扶墙点以上悬臂最大高度不超过20米.错误!附着架是由四个撑杆和一套环梁等组成，安装时调节螺栓，调整撑杆长度,使塔身轴线垂直，用经纬仪检测，误差控制在H/1000以内。
错误!附墙部位的墙板、梁钢筋的配筋，附墙件侧边各附加2根Φ14钢筋。
三、塔式起重机附着式工作状态的安装与拆卸3.1、工作状况QTZ60塔式起重机附着工作时最大起升高度为120米,附着工作时，要求塔身中心距建筑物4m ，爬时应使得吊臂方向与建筑物平行。
1#塔吊6515安装方案
小车变幅
起升机构
24/24KW
塔身截面
2*2*3m
回转机构
2*75Nm
变幅机构
电源电压
380V±%10 50HZ
供电容量
≧600KVA
3.2、QTP125(ZTT6515-10T)塔吊性能参数
QTP125(ZTT6515-10T)塔机65m臂时的起重性能如下图：
四、塔机基础设置
4.1、塔机混凝土基础设置：
御园二期项目施工总承包工程
1#QTP125(ZTT6515-10T)塔式起重机
安装施工方案
中国建筑第二工程局有限公司
CHINA CONSTRUCTION SECOND ENGINEERING BUREAU LTD.
一、工程概况……………………………………………………………………………………………………………………………………………………1
七、电源的设置
为满足塔机安装及正常使用，在塔心3米以内配备符合安全要求的专用二级配电箱，设备电源380v±10%----50Hz供电功率(KVA)70。
八、施工人员配置
8.1 安拆队组织机构
由所有安装人员组成安全保证体系，成立完备的安装组织机构，确保质量目标、工期目标、环境管理目标和职业健康安全管理目标的实现，确定如下组织机构，并明确分工职责：
17）《建筑桩基础规范》（JGJ94）
18）《施工现场临时用电安全技术规范》（JGJ46）
19）《建筑施工安全检查标准》（JGJ59）
20）《高空作业机械安全规则》（JGJ5099）
21）《建筑施工高处作业安全技术规范》（JGJ80）
22）《施工现场安全生产保证体系》（DGJ08-903）
三、塔式起重机型号及性能技术参数
13#塔吊施工方案_1_
目录一、工程概况 (1)二、编制依据 (1)三、塔吊基础设计概况 (1)四、选用塔吊的主要性能 (2)五、塔吊基础计算 (6)六、塔吊基础施工工艺及技术要求 (16)七、塔吊其他相关要求 (17)八、附图 (18)塔吊基础专项施工方案一、工程概况高陵县曹家新苑住宅小区12、13号楼工程；工程建设地点：陕西省高陵县；属于剪力墙结构；地上18层；地下1层；建筑高度：55.25m；标准层层高：2.9m ；总建筑面积：37876平方米；总工期：610天。
本工程由高陵三阳新社区建设开发有限公司投资建设，北京威斯顿建筑设计有限公司设计，地质矿产部地质工程勘察院地质勘察，陕西鼎科建设监理咨询有限公司监理，陕西长枫建设工程有限公司组织施工；由刘新锋担任项目经理，陈磊担任技术负责人。
地下室结构层高3.7m，局部为4.5m、4.15m。
12#、13#层标准层高为2.9m。
结构形式： 12#、13#楼均为剪力墙结构。
建筑分类分别：主体结构设计使用年限为50年。
二、编制依据1、《建筑地基基础设计规范》GB50007-20112、《建筑结构荷载规范》GB50009-20013、《混凝土结构设计规范》GB50010-20104、《建筑桩基技术规范》JGJ94-20085、《混凝土结构工程施工质量验收规范》GB50204-2002（2011版）6、《建筑机械使用安全技术规程》JGJ33－20017、《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-20108、《塔式起重机混凝土基础工程技术规程》JGJT187-20099、塔吊QTZ63型《塔吊使用说明书》10、曹家新苑13号楼地质勘查报告三、塔吊基础设计概况根据曹家新苑12、13号工程施工总平面图布置。
拟本工程13#塔吊（13#楼南侧）安装1个7.5m的基础节、21个3m的标准节，安装总高度为70.5m ，臂长50m，设置两道附墙架。
根据塔吊定位情况，结合工程地质勘察报告分析，13#塔吊基础拟采用筏板基础。
QTZ80、QTZ160塔吊基础施工方案 (1)
QTZ80、QTZ160型塔吊基础施工方案1、编制依据1、无锡国信世家A地块工程《岩土工程勘查报告》2、无锡国信世家A地块工施工图及相关说明；3、QTZ80、QTZ160自升塔式起重机说明书；4、国家、江苏省相关施工规范、标准：《建筑地基基础设计规范》GB50007-2011《混凝土结构设计规范》GB50010-2010《建筑地基基础工程施工质量验收规范》GB50202—2002《工程测量规范》GB50026—2007《塔式起重机设计规范》（GB/T13752-92）《建筑结构荷载规范》（GB50009-2012）《建筑安全检查标准》（JGJ59-2011）《建筑桩基技术规范》（JGJ94-2008）《塔式起重机混凝土基础工程技术规程》(JGJ/T 187-2009) 2、工程概况2.1、工程概况一、工程概况：1、工程名称：国信世家A地块工程2、建设单位：江苏省房地产投资有限责任公司3、设计单位：江苏省建筑设计研究院有限公司4、监理单位：江苏华诚工程管理咨询有限公司5、施工单位：江苏五星建设集团有限公司6、勘察单位：江苏博森建筑设计有限公司7、工程地理位置及周围环境地理位置：无锡市新吴区春暖路以北，春华路以西。
本项目总建筑面积129004㎡，地上建筑面积101620㎡，地下建筑面积27384㎡，占地面积：33343㎡。
由G1#-G6#楼6栋高层及7#楼多层和地库组成， 5栋高层33层，1栋32层，标准层层高2.9m。
为剪力墙结构高层住宅，设有地下室，总高度95.9m。
地库为地下汽车库，由有人防地下室和普通地下室组成。
本工程建筑安全等级：二级，设计使用年限：50年，抗震设防类别：丙类，抗震等级：7#楼商业、配电房框架抗震三级，地上住宅1#-6#楼剪力墙二级，地库：主楼相关范围内框架二级，其余区域框架三级。
基础设计等级：甲级。
屋面防水等级：Ⅰ级，地下工程防水等级：顶板和配电房Ⅰ级，其它部位的底板、侧壁二级；耐火等级：1#-6#楼高层地上Ⅰ级，7#楼多层地上Ⅱ级，地下Ⅰ级，本工程室内设计标高±0.00=4.50m（黄海高程），基底标高分为-5.6m、-6.9、9.0m，主楼板厚1600mm，地库板厚400/500mm2.2、地质勘探情况根据本次勘察所揭露的地层资料分析，拟建场地80.5m深度范围内地层为第四全新系统、更新沉淀物，主要由粘性土、粉土及粉砂等组成，按其沉积年代、成因类型及其物理力学性质的差异，可划分成25个主要层次，其特征描述如下：（1）层素填土：杂色，结构松散，含碎石砖块等建筑垃圾，底部以粘性土为主。
塔吊基础施工方案(1#塔机)
第一章编制依据本方案主要依据施工图纸及以下规范及参考文献编制:《塔式起重机设计规范》（GB/T13752-1992）《地基基础设计规范》（GB50007-2002）《建筑结构荷载规范》（GB50009-2006）《建筑安全检查标准》（JGJ59-2011）《混凝土结构设计规范》（GB50010-2010）《建筑桩基技术规范》（JGJ94-2008）《QTZ80使用说明书》四川自贡天成厂家第二章设计依据一、工程概况该工程为汉基花园第五期18#工程，位于中山市沙溪镇云汉村，由肇庆市建筑工程有限公司承建。
根据该工程《施工组织设计》的要求，需配置两台型号分别为QTZ80型（自编号：1#机）、QTZ63A型（自编号：2#机，本机的计算详细在《2#塔式起重机基础设计施工方案》内）的塔式起重机。
塔机安装周边空旷，无障碍物，塔机距离附近高压电线符合安全要求，周边环境符合塔机安装和进退场需要。
二、基础地质情况1、素填土：场地分布广，各孔均揭露到，厚度大，褐黄色、灰褐色、由粘粒夹中砂及混凝土碎块组成，土质罗为均一，欠压实，干燥，松散，底部见少耕表土。
2、淤泥：全场分布广泛，各孔均揭露到，厚度较大，层位连续性好。
呈深灰色、黑色、流塑状，饱和，含有机质，具腥臭味，稍有光泽，干强度及韧度中等，土质罗均匀，局部含粉细砂多。
大部分地段顶部见薄层耕土层。
3、粉质粘性土：全场分布较广泛，层位连续性好。
呈灰白色、局部土黄色或灰褐色，可塑状，土质较均匀，局部夹薄层粗砾砂，呈粉土出现，摇振无反应稍有光泽，干强度中等韧性中等。
4、砂质粘性土场地分布广泛，各孔均揭露到，厚度较大。
呈褐黄色、局部肉色或灰白色，由粘粒及砂粒组成，土质较均一，中上部可塑状为主，中下部硬塑状为主，为中细粒花岗岩原地风化而成，摇振无反应，稍有光泽，干强度中等，韧性低，风化不均，局部含少量强风化花岗岩碎岩。
5、全风化花岗岩：全场分布广泛，各孔均揭露到，厚度较大，层位稳定。
塔式起重机基础施工方案(1)
塔式起重机基础施工方案(1)一、项目简介本文档旨在提供塔式起重机基础施工方案的详细步骤，确保施工进程顺利进行。
在建筑领域，塔式起重机被广泛应用于大型建筑工程中，其基础施工至关重要。
二、施工准备1.在进行塔式起重机基础施工前，需对施工现场进行充分的调查和勘探，确定地基土质。
2.根据设计要求，准备好所需的施工设备和材料，确保吊装设备齐全。
3.确保施工人员具备相关的专业技能和证书，做好安全防护准备。
三、施工步骤1.标志定位：根据设计图纸要求，在地面标明基础位置，确定基准点，确保准确施工。
2.基础开挖：使用挖掘机对地面进行开挖，确保开挖深度和面积符合设计要求。
3.基础浇筑：在基础开挖完毕后，进行基础混凝土浇筑，注意控制浇筑质量和时间。
4.基础固化：待混凝土初凝后，进行基础固化处理，确保基础强度和稳定性。
5.安装基础支架：在基础固化后，安装支架，为塔式起重机的安装提供支撑。
6.验收：对基础工程进行验收，确保符合安全施工标准。
四、施工注意事项1.施工过程中，保持现场整洁，及时清理施工垃圾和泥浆。
2.严格按照设计要求和施工图纸操作，不得擅自更改。
3.保证施工人员安全，做好安全教育和防护工作。
4.定期对施工设备进行检查和维护，确保设备正常运行。
五、总结塔式起重机基础施工是建筑工程中的重要环节，合理的施工方案和严格的执行能够确保施工质量和安全。
通过本文档提供的施工方案，可以帮助施工人员有效地完成基础施工工作，为建筑工程的顺利进行打下坚实的基础。
以上是塔式起重机基础施工方案的部分内容，希望能对相关人员在实际工作中提供一定的指导和帮助。
1#塔吊6515安装方案

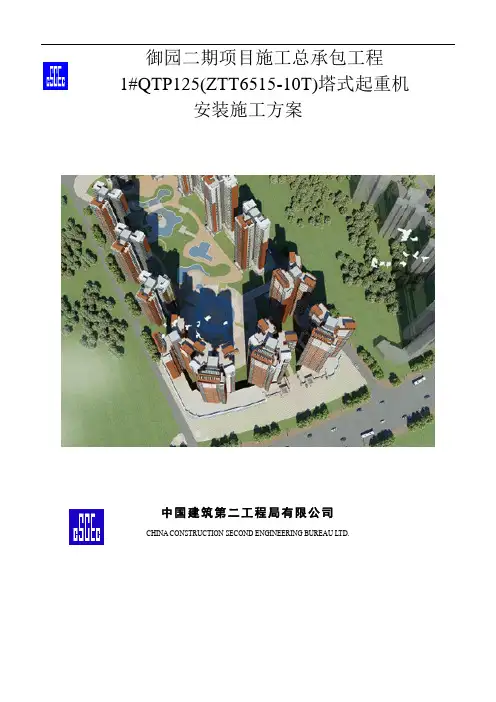

.御园二期项目施工总承包工程1#QTP125(ZTT6515-10T)塔式起重机安装施工方案中国建筑第二工程局有限公司CHINA CONSTRUCTION SECOND ENGINEERING BUREAU LTD.目录一、工程概况 (1)二、编制依据 (2)三、塔式起重机型号及性能技术参数 (3)四、塔机基础设置 (4)五、主要安装部件的重量和吊点位置 (6)六、安装辅助设备的型号、性能及布置位置 (7)七、电源的设置 (7)八、施工人员配置 (7)九、吊索具和专用工具的配备 (8)十、塔机安装前的准备工作 (12)十一、安装工艺程序 (13)十二、安全装置的调试 (25)十三、塔吊验收 (25)十四、塔机顶升加节 (25)十五、塔机的附着 (30)十六、重大危险源和安全技术措施 (30)十七、附件 (34)1、35吨汽车吊主臂起重量表 (35)2、塔机安装位置平面图 (37)3、M169N基础图 (38)一、工程概况1.1 、工程概况御园二期项目施工总承包工程位于惠州市惠阳区秋长镇政府南侧文化广场附近，紧贴北环路西侧，项目由惠州市秋南实业有限公司开发，用地南北长约145m，东西宽约108m，用地面积为18535 m²，建筑总面积104000m²。
项目规划设计地下两层，功能为汽车停车库，建筑面积为30266 m²，每层建筑面积均为15133 m²；一至二层为商铺，建筑面积为7380.72m²；其中住宅建筑面积为66622.33 m²，1#、4#及5#住宅楼30层,建筑高度为101m；2#、3#住宅楼27层,建筑高度为92m。
根据现场施工要求以及周边环境情况该工程拟计划布设 1台塔吊，其中 1 #塔吊选用QTP125(ZTT6515-10T)。
根据项目要求将布置于该工程 QTP125(ZTT6515-10T) 塔吊开始安装，为保证整个安装施工安全有序的进行，结合现场作业场地的实际情况，特制定如下安装方案。
