断路器及脱扣器的选择

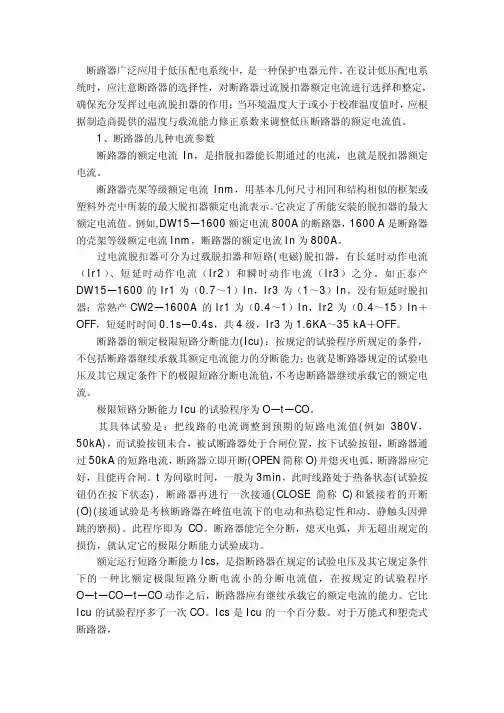

断路器过流脱扣器额定电流的选择和整定
断路器广泛应用于低压配电系统中，是一种保护电器元件。
在设计低压配电系统时，应注意断路器的选择性，对断路器过流脱扣器额定电流进行选择和整定，确保充分发挥过电流脱扣器的作用；当环境温度大于或小于校准温度值时，应根据制造商提供的温度与载流能力修正系数来调整低压断路器的额定电流值。
1、断路器的几种电流参数断路器的额定电流In，是指脱扣器能长期通过的电流，也就是脱扣器额定电流。
断路器壳架等级额定电流Inm，用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。
它决定了所能安装的脱扣器的最大额定电流值。
例如,DW15—1600额定电流800A的断路器，1600 A是断路器的壳架等级额定电流Inm，断路器的额定电流In为800A。
过电流脱扣器可分为过载脱扣器和短路(电磁)脱扣器，有长延时动作电流（Ir1）、短延时动作电流（Ir2）和瞬时动作电流（Ir3）之分。
如正泰产DW15—1600的Ir1为（0.7～1）In，Ir3为（1～3）In，没有短延时脱扣器；常熟产CW2—1600A 的Ir1为（0.4～1）In，Ir2为（0.4～15）In＋OFF，短延时时间0.1s—0.4s，共4级，Ir3为1.6KA～35 kA＋OFF。
断路器的额定极限短路分断能力(Icu)：按规定的试验程序所规定的条件，不包括断路器继续承载其额定电流能力的分断能力；也就是断路器规定的试验电压及其它规定条件下的极限短路分断电流值，不考虑断路器继续承载它的额定电流。
极限短路分断能力Icu的试验程序为O—t—CO。
其具体试验是：把线路的电流调整到预期的短路电流值(例如380V，50kA)，而试验按钮未合，被试断路器处于合闸位置，按下试验按钮，断路器通过50kA的短路电流，断路器立即开断(OPEN简称O)并熄灭电弧，断路器应完好，且能再合闸。
t为间歇时间，一般为3min，此时线路处于热备状态(试验按钮仍在按下状态)，断路器再进行一次接通(CLOSE简称C)和紧接着的开断(O)(接通试验是考核断路器在峰值电流下的电动和热稳定性和动、静触头因弹跳的磨损)。
断路器选用的一般原则是什么
断路器选用的一般原则是什么？目前，断路器被广泛用于低压电网中作过载、短路保护。
如果选用不当，可能会发生误动作或不动作，失去保护作用，甚至产生安全隐患。
因此，应根据具体使用条件、与相邻电器的配合以及断路器的结构特点等因素，选择最合适的断路器类型。
1.类型的选择应根据电路的额定电流、保护要求和断路器的结构特点来选择断路器的类型。
例如，对于额定电流600A以下，短路电流不大的场合，一般选用塑壳式断路器；若额定电流比较大，则应选用万能式断路器；若短路电流相当大，则应选用限流式断路器；在有漏电保护要求时，还应选用漏电保护式断路器。
需要说明的是，近年来，塑壳式断路器的额定电流等级在不断地提高，现已出现了不少大容量塑壳式断路器；而对于万能式断路器则由于新技术、新材料的应用，体积、重量也在不断减小。
从目前情况来看，如果选用时注重选择性，应选用万能式断路器；而如果注重体积小、要求价格便宜，则应选用塑壳式断路器。
2.电气参数的确定断路器的结构选定后，接着需选择断路器的电气参数。
所谓电气参数的确定主要是指除断路器的额定电压、额定电流和通断能力外，一个重要的问题就是怎样选择断路器过电流脱扣器的整定电流和保护特性以及配合等，以便达到比较理想的协调动作。
选用的一般原则（指选用任何断路器都必须遵守的原则）如下：1）断路器的额定工作电压≥线路额定电压；2）断路器的额定电流≥线路计算负载电流；3）断路器的额定短路通断能力≥线路中可能出现的最大短路电流（一般按有效值计算）；4）线路末端单相对地短路电流≥1.25倍断路器瞬时（或短延时）脱扣器整定电流；5）断路器脱扣器的额定电流≥线路计算电流；6）断路器欠电压脱扣器额定电压=线路额定电压（并非所有断路器都需要带欠电压脱扣器，是否需要应根据使用要求而定。
在某些供电质量较差的系统，选用带欠电压保护的断路器，反而会因电压波动而经常造成不希望的断电。
在这种场合，若必须带欠电压脱扣器，则应考虑有适当的延时）；7）断路器分励脱扣器的额定电压=控制电源电压；8）电动操作机构的额定工作电压=控制电源电压；9）断路器的类型应符合安装条件、保护功能及操作方式的要求；10）一般情况下，保护变压器及配电线路可选用万能式断路器，保护电动机可选塑料外壳式断路器；11）校核断路器的接线方向，如果断路器技术文件或端子上表明只能上进线，则安装时不可采用下进线，母线开关一定要选用可下进线的断路器；需要注意的是，选用时除一般选用原则外，还应考虑断路器的用途。
断路器延时过流脱扣器脱扣电流整定值
断路器延时过流脱扣器脱扣电流整定值断路器的延时过流脱扣器脱扣电流整定值应根据具体的使用环境和需求来选择。
在一般情况下，脱扣电流整定值的选择应满足以下要求：
1.保护设备的安全：脱扣电流整定值应小于被保护设备的短路电流，以确保在设
备发生短路故障时，断路器能够及时断开电流，保护设备不受损坏。
2.避免误动作：整定值不应设置得过于敏感，以免在系统正常运行时出现误动作。
因此，脱扣电流整定值应大于正常运行时的最大负荷电流。
3.考虑设备的老化：随着设备的老化，其绝缘性能可能会下降，因此，脱扣电流
整定值应考虑设备的老化因素，留有一定的安全裕量。
4.满足标准要求：脱扣电流整定值的选择还应满足相关的国家和行业标准、规范
要求。
具体来说，延时过流脱扣器的脱扣电流整定值应由专业的电气工程师或技术人员根据具体的电气系统、设备参数以及运行经验来确定。
在实际应用中，可能需要通过试验和调整来找到最优的设置值，以确保系统的安全、可靠运行。
断路器一般选用原则
低压断路器（空气开关）典型产品低压断路器主要分类方法是以结构形式分类，即开启式和装置式两种。
开启式又称为框架式或万能式，装置式又称为塑料壳式。
断路器一般选用原则（1）断路器的额定工作电压≥线路额定电压。
（2）断路器的额定电流≥线路负载电流。
（3）断路器的额定短路通断能力≥线路中可能出现的最大短路电流(按有效值计算)。
（4）线路末端单相对地短路电流≥1.25倍断路器瞬时脱扣器整定电流。
（5）断路器的欠电压脱扣器额定电压＝线路额定电压。
（6）断路器分励脱扣器额定电压＝控制电源电压。
（7）电动传动机的额定工作电压＝控制电源电压。
（8）校核断路器允许的接线方向。
有些型号断路器只允许上进线，有些型号允许上进线或下进线。
低压断路器的选用原则1）根据线路对保护的要求确定断路器的类型和保护形式--确定选用框架式、装置式或限流式等。
2）断路器的额定电压UN应等于或大于被保护线路的额定电压。
3）断路器欠压脱扣器额定电压应等于被保护线路的额定电压。
4）断路器的额定电流及过流脱扣器的额定电流应大于或等于被保护线路的计算电流。
5）断路器的极限分断能力应大于线路的最大短路电流的有效值。
6）配电线路中的上、下级断路器的保护特性应协调配合，下级的保护特性应位于上级保护特性的下方且不相交。
7）断路器的长延时脱扣电流应小于导线允许的持续电流。
（1）装置式断路器装置式断路器有绝缘塑料外壳，内装触点系统、灭弧室及脱扣器等，可手动或电动(对大容量断路器而言)合闸。
有较高的分断能力和动稳定性，有较完善的选择性保护功能，广泛用于配电线路。
目前常用的有DZl5、DZ20、DZXl9和C45N （目前已升级为C65N）等系列产品。
其中C45N（C65N）断路器具有体积小，分断能力高、限流性能好、操作轻便，型号规格齐全、可以方便地在单极结构基础上组合成二极、三极、四极断路器的优点，广泛使用在60A及以下的民用照明支干线及支路中(多用于住宅用户的进线开关及商场照明支路开关)。
断路器的选用
断路器的选用首先根据具体使用条件选择类别，再按电路的额定电流及对保护的要求来选用。
当额定电流在600A以下，短路电流不太大，可选用塑料外壳式断路器;如果短路电流特别大的支路，应选用限流式断路器;当额定电流比较大，就应选用框架式断路器;控制和保护半导体元件时，应选用直流快速断路器;在有漏电保护要求时，应选用漏电保护断路器。
一般选用:①断路器的额定电流>负载工作电流。
②断路器的额定电压>线路或设备的额定电压。
③断路器的脱扣器额定电流>负载工作电流。
④断路器的极限通断能力>电路最大短路电流。
5断路器欠电压脱扣器额定电压=线路额定电压。
配电用断路器的选用:①长延时动作电流整定值=(0.8~1)x导线允许载流量。
23倍长延时动作电流整定值的可返回时间≥线路中最大启动电流的电动机的启动时间。
③短延时动作电流整定值>11x(线路计算负载电流+135x电动机启动电流倍数x最大一台电动机额定电流)。
④短延时延时时间按被保护对象的热稳定校核。
5无短延时时，瞬时电流整定值11x(线路计算负载电流+电动机启动电流冲击系数x电动机启动电流倍数x最大一台电动机额定电流)。
6有短延时时,瞬时电流整定值>11倍下级开关进线端计算短路电流。
电动机用断路器的选用:①长延时电流整定值=电动机额定电流。
26倍延时电流整定值的可返回时间≥电动机实际启动时间。
③瞬时整定电流:鼠笼型电动机瞬时整定电流-(8~15)X脱扣器额定电流;绕线型电动机瞬时整定电流-(3~6)x脱扣器额定电流。
照明用断路器的选用:1长延时电流整定值<线路计算负载电流。
2瞬时电流整定值=6x线路计算负载电流:。

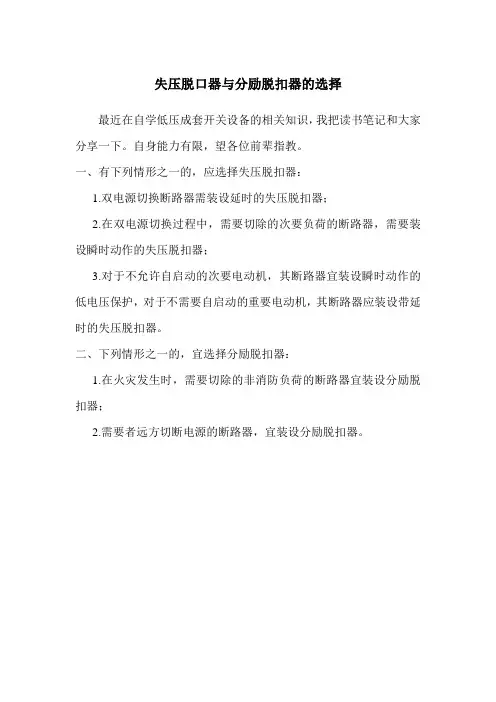

失压脱口器与分励脱扣器的选择
失压脱口器与分励脱扣器的选择
最近在自学低压成套开关设备的相关知识，我把读书笔记和大家分享一下。
自身能力有限，望各位前辈指教。
一、有下列情形之一的，应选择失压脱扣器：
1.双电源切换断路器需装设延时的失压脱扣器；
2.在双电源切换过程中，需要切除的次要负荷的断路器，需要装设瞬时动作的失压脱扣器；
3.对于不允许自启动的次要电动机，其断路器宜装设瞬时动作的低电压保护，对于不需要自启动的重要电动机，其断路器应装设带延时的失压脱扣器。
二、下列情形之一的，宜选择分励脱扣器：
1.在火灾发生时，需要切除的非消防负荷的断路器宜装设分励脱扣器；
2.需要者远方切断电源的断路器，宜装设分励脱扣器。
低压断路器电压脱扣器的选择
低压断路器电压脱扣器的选择低压断路器（曾称自动开关）是一种不仅可以接通和分断正常负荷电流和过负荷电流，还可以接通和分断短路电流的开关电器。
低压断路器在电路中除起控制作用外，还具有一定的保护功能，如过负荷、短路、欠压和漏电保护等。
低压断路器可以手动直接操作和电动操作，也可以远方遥控操作。
低压断路器的分类方式很多，按使用类别分，有选择型（保护装置参数可调）和非选择型（保护装置参数不可调）；按结构型式分，有万能式（又称框架式）和塑壳式断路器；按灭弧介质分，有空气式和真空式（目前国产多为空气式）；按操作方式分，有手动操作、电动操作和弹簧储能机械操作；按极数分，可分为单极、二极、三极和四极式；按安装方式分，有固定式、插入式、抽屉式和嵌入式等。
低压断路器容量范围很大，最小为4A，而最大可达5000A。
低压断路器广泛应用于低压配电系统各级馈出线，各种机械设备的电源控制和用电终端的控制和保护。
2 低压断路器的结构低压断路器由触头、灭弧装置、操作机构和保护装置等组成。
2.1 触头系统触头（静触头和动触头）在断路器中用来实现电路接通或分断。
触头的基本要求为：（1）能安全可靠地接通和分断极限短路电流及以下的电路电流；（2）长期工作制的工作电流；（3）在规定的电寿命次数内，接通和分断后不会严重磨损。
常用断路器的触头型式有，对接式触头、桥式触头和插入式触头。
对接式和桥式触头多为面接触或线接触，在触头上都焊有银基合金镶块。
大型断路器每相除主触头外，还有副触头和弧触头。
断路器触头的动作顺序是，断路器闭合时，弧触头先闭合，然后是副触头闭合，最后才是主触头闭合；断路器分断时却相反，主触头承载负荷电流，副触头的作用是保护主触头，弧触头是用来承担切断电流时的电弧烧灼，电弧只在弧触头上形成，从而保证了主触头不被电弧烧蚀，长期稳定的工作。
2.2 灭弧系统灭弧系统用来熄灭触头间在断开电路时产生的电弧。
灭弧系统包括两个部分：一为强力弹簧机构，使断路器触头快速分开；一为在触头上方设有灭弧室。
低压断路器脱扣器整定电流的选择
低压断路器脱扣器整定电流的选择发布时间：2021-05-13T08:47:27.179Z 来源：《中国科技人才》2021年第8期作者：曾谊吴建生欧阳海军童伟朱千彬[导读] 众所周知，低压断路器是工厂供电中最常用的元器件之一，是保障系统安全、可靠运行的电器设备。
在故障情况下，断路器可以切断供电回路，防止设备由于过热出现损坏，或者人身伤害。
巨邦集团有限公司摘要：众所周知，低压断路器是工厂供电中最常用的元器件之一，是保障系统安全、可靠运行的电器设备。
在故障情况下，断路器可以切断供电回路，防止设备由于过热出现损坏，或者人身伤害。
所以，科学的选择断路器，使其该动作时就动作，不该动作时就不动作，可以有效保障用户财产和人身安全。
基于此，本篇文章对低压断路器脱扣器整定电流的选择进行研究，以供参考。
关键词：低压断路器；脱扣器；整定电流；选择引言为实现检定装置输出电流的精确控制，提高各类断路器检定结果的可靠性，实时采集电压、电流等测试信号并进行质量控制已成为检定装置的重要任务。
传统的大电流发生器由电压调节器、变压器或交流变换器、电源尺寸和质量、功率因数和效率低、噪音高、输出波、动态响应缓慢、稳定性差和调节速度等电磁元件组成。
1断路器电流参数的确定（1）断路器额定电流的确定。
断路器额定电流是中过流回路的额定电流。
为了确定断路器的额定电流，必须计算电路的计算电流Ic以保证≥Ic。
Inm断路器的机箱额定电流是安装在机箱或塑料外壳中的按钮的最大额定电流，具体取决于选择的级别。
（2）长延时电流按钮Ir 整数值。
配电低压断路器长时间电流溢出回路的调节电流I应大于电路的Ic计算电流，小于izi导体的容许电流，即由iz≥i≥ic公式确定。
（3）短时过流按钮的完整设定Im。
1.确定电流范围。
对于配电来说，低压压缩机短时过电流按钮的Im调节电流应避免线路正常工作时出现的最大电流，即由Im≥Kz（Iq+Ic）公式确定的电流。
在公式中，Kz是低压断路器短时按钮的可靠性系数，一般采用1.2；Iq是线路中电流最高的电机的完整起动电流；Ic计算具有最高起动电流的电动机以外回路负荷的电流。
