电视机遥控导光柱的光学设计
表2
五、小结
针对接收距离及接收角度不达标的问题，对电视机中应用广泛的导光柱进行研究，通过理论计算及试 验数据对比，确定了导光柱形状；材料及颜色对指示灯及红外遥控的影响因素，并给出了此后在设计中设 计此类部件的一些指导建议，避免以后此类问题的发生。
参考文献
[1] 《Light Guide Techniques Using LED Lamps》 Application Brief I-003 [2] 《物理光学与应用光学》石顺祥、王学恩、刘劲松 西安电子科技大学出版社 [3] 《电视广播接收机用红外遥控发射与接收通用技术条件》Q/SCWB2002-2006
光率，容易出现遥控不灵敏、遥控角度不够的现象，如 L03 系列的导光柱原造型深红色，遥控角度不够，后 重新调整较浅的红色，试验合格。材料与色粉的比例可参考实验报告 A。 (2) 导光柱与接收头位置不合理
对于接收面是竖直平面型的导光柱，接收头应与导光柱在同一中心线上接收效果最好；对于斜面型导光 柱，接收头如放置在导光柱的中心，红外线经导光柱折射后部分偏离导光柱中心，不能到达接受头,见图 4。 如 M11 系列导光柱遥控角度不够，分析原因是导光柱与接收头的距离较大和接收头的放置位置不合理,经调整 导光柱和接收头的距离和位置，实验合格。斜面型导光柱与接收头的距离和位置见实验报告 C。
由光的折射定律： nisinθc = nfsinθf
当光由玻璃射入空气时：ni=1.5， sinθf=1.0， nf=1.0 ， sinθc =1/1.5=0.667 ， θc≈42，此临 界角也适用于透明塑料（PMMA；PC；AS）。根据能量守恒定律，当发生全反射时，反射光的能量等于入射 光的能量，即入射光全部反射出去。
a．空心结构
b．实心结构
图9四、 导光柱常见形式和设计 Nhomakorabea点导光柱按前后表面投影面积可分为：无增益型和有增益型；按外部形状可分为：圆形 和长方形，其中按
圆形、长方形的正表面是否竖直可分为：竖直型和斜面型。因无增益型 、长方形和竖直型结构形式相同，下
表只介绍增益型、圆型、斜面型的结构形式和设计要点，见表 2。
图5
(3) 导光柱的结构优化 原则是通过结构优化，使导光柱对光线的损耗最小，并能使光线集中于导光柱后面正中，方便接收头的
摆放及接收。以下列举几个优化措施供参考。 A、尽量减少支承损耗 导光柱安装在面壳上，一般采用螺钉、胶钉或扣位固定， 支承部分就是指导光柱本体以外的固定部分。
按导光柱导光原理，应尽量减少支承部分与导光柱本体的连接，以便使尽量多的光到达遥控接收器。如图 6
2. 实验用仪器及材料：整机 2 台；不同材料颜色导光柱；不同形状导光柱； 3. 实验方法：对比试验 4. 实验内容及步骤
实验 A．测试不同颜色和材料的导光柱对遥控接收头灵敏度的影响 实验地点：科技大楼一楼展厅 实验对象：19L08 不同颜色和材料的导光柱 (用胶袋及标签区分)，导光柱与接收头的距离 G=1.2mm (见图 14)。 接收头编号：5302-140038-00，19L08 导光柱编号：1007-19L080-01， PC(GE)原料黑色，能透过红外线，用在多媒体,导光柱编号:1007-29T0E0-01。
和角度的影响相差不大，实验 A 的结果也验证了这一结论。在注塑特性上,AS 易粘模，脆性大，如选用此材
料，要留意出模角度和顶出位置。目前我公司使用的导光柱大部分为性能较好的 PMMA 材料。
塑料名称 透光率（%） 参考价格 RMB(元/KG)
成型特性
备注
ABS(透明)
89
23
易成型
AS（SAN）
90
（1）斜角 A≤10° 以免光线在左右方 向进入时在导光柱斜面上反射后入射角 小于临界角 （42°），由全反射变为折射 （所有角度以法线为参考，以下同），不 能到达接收头。 （2）前宽度 W1 范围是 5～10MM(与无增益 型的 W 取值相同)。 （3）前后宽度比 W1／W2≤1.5 以免经多 次反射后，光线角度累积会使入射角超出 临界角（每次反射后角度都减小 A）。 （4）T1／T2≤1.5 ，为了开模简单也可 T1＝T2。 （5）其它参数同无增益型 （1）D＝5mm（推荐值）。 最小值 DMIN≥4mm 如太小会影响灵敏度 及要求导光柱与接收头高精度的对位。 最大值 DMAX≤6mm 避免注塑时产生缩水凹 陷，从而影响导光性能。 （2）正面可做成弧形，形成凸透镜效果。 H=0.3～0.5MM。 （3）其它参数同无增益型 （1）A≤20 度。角度越大，输出导光柱 的光偏离导光柱中心越远。 （2）D2＝0～2mm，与角度 A 有关，可参 考实验报告。 （3）正面可做成弧形，形成凸透镜效果。 H=0.3～0.5MM。 （4）其它参数同无增益型
附录：实验报告
实验题目：电视机导光柱对红外接收放大器（接收头）灵敏度的影响 实 验 人：结构四室；结构一室 合 作 者：向勇；冯灵光；贾利锐；张军;叶华 实验地点：科技大楼一楼展厅 日 期：2009.4-2009.5
1. 实验目的及意义 验证导光柱的形状；截面大小；透光率及颜色对接收头灵敏度的影响，解决市场反馈遥控不灵敏;遥控角 度不够等问题。
ABS（透明） 502
1.4g/1kg 半透明
28
38
L3
ABS（透明） 502
2.8g/1kg 半透明
29
35
L4
AS(SAN)
全透明
>30
42
L5
AS(SAN) 502
0.5g/1kg 半透明
结构形式
图例
设计要点
1. 无增益型：
（1）长度避免过大（L／W≤3 ） 以免光
导光柱的前后表面的 投影面积相同
线经多次反射造成衰减。 （2）W＝10mm（推荐值），最小值 WMIN≥5mm，
太小会影响灵敏度及接收角。
（3）T＝5mm（推荐值）。
最小值 TMIN≥4mm 如太小会影响灵敏度 及要求导光柱与接收头高精度的对位。最
2. 有增益型： 导光柱的前表面的投 影面积＞后表面的投
影面积
3. 圆形（半圆形）
4. 斜面型： 正面是圆形或长方形; 侧面为斜面的导光柱
大值 TMAX≤6mm 避免注塑时产生缩水凹 陷，从而影响导光性能 （4）R＝3～5mm R 的作用是增大水平接 收角，消除接收盲点。 （5）四条棱边倒角 R≥0.5mm。 （6）所有表面要光滑。
二、 导光柱实现导光的基本原理
导光柱的工作原理主要涉及到三个光学定律，以下作简单介绍： 1、 光的折射定律(菲涅耳定律)
光线入射到不同介质的界面上会发生反射和折 射。其中入射光；折射光和法线位于同一个平面上， 并且与界面法线的夹角满足如下关系(见图 1)：
nisinθi = nfsinθf 其中：
ni 和 nf 分别是两个介质的折射率； θi 和θf 分别是入射角和折射角.
以一定比例混合，也可得到接近上述 A 之效果。(注：比例多少要通过实验取得)
(2) 合理放置接收头与导光柱的相对位置
红外线经导光柱折射传导后，最终的折射光线位置与导光柱的结构形状有较大关系，导光柱的结构形状
决定了接收头的摆放位置，如图 4 原因分析，图 5 为优化后的接收头摆放位置。
a．原位置
b．优化后位置
导光柱
接收头
导光柱
接收头
a．竖直平面型
b．斜面型
图4
(3) 导光柱的结构设计不合理
导光柱的结构形状对红外线的传导效果有很大影响，好的设计可以将有效的红外线集中并传导至接收头
处。见实验报告 B 和 C。
3. 设计优化改进 (1) 选定合适的导光柱材料和色粉添加比例
原则上尽量选用透光率高的材料，从下表 1 可以看出：透明 ABS、AS、PC 的透光率相当，对遥控距离
图 14
实验工具：19L08 整机一台；卷尺；角度尺（用 A4 图纸打印），螺丝刀；遥控器等 实验部骤：
a) 检验接收头是否与导光柱对中，如不对中，需调整，用目测法保证接收头与导光柱基本对中。
b) 选定一合适位置，将角度尺用胶纸贴在台桌上，将 19L08 整机底座的一条直边与角度尺对齐，先测
量直线遥控的最大距离，具体方法利用展厅瓷砖的方格来定直线度和距离。再慢慢对准角度尺将整
电视机遥控导光柱的光学设计
【摘 要】 文章主要介绍导光柱导光的原理，基于光学原理和实验探讨导光柱在电视机上优化设计和应用，
对彩电整机设计、生产中遇到相应的问题提出思路和方法。
【关键词】 光学原理 导光柱 接收头 设计 应用
一、 背景
电视机的遥控接收传感器（接收头）一般安装在机壳内，遥控器发出的红外线控制信号通过安装在机壳 的导光柱传导，作用于遥控接收传感器。导光柱既是遥控红外线传入遥控接收传感器的光路通道，也是电视 机外观的装饰零件，零件设计受到外观限制。针对近期我公司质量部反馈遥控接收角度不够、接收不灵敏的 情况，本文从导光柱的光学设计原理入手，结合实际遥控不良的机器,对现有的几款导光柱进行分析、改进及 对比实验，解决了遥控角度不够或遥控不灵敏的问题。本文还总结了导光柱设计的几种常见形式和设计要点， 给出了导光柱的优化设计方案。
a．原设计
图8
b．优化设计
C、 导光柱采用实心结构 导光柱采用实心结构比空心结构更有利于接收头获得较多的红外线，如图 9 所示，同一束光经过空心结 构的导光柱，到达接收头的光只是反射光，折射光远离中心到达不了接收头，根据 菲涅耳损耗原理，到达接 收头的反射光只是入射光的极少部分，基本可以忽略不计；而实心结构导光柱经过 2 次折射出的光线接近中 心，达到接收头。
在电视机上，进入导光柱的遥控红外线理论上也是通过全反射到达接收头，导光柱模具要抛光处理才能 避免因光的折射而产生损耗。
三、 导光柱的优化设计
1. 目前存在的问题 遥控不灵敏，遥控角度不够，主要是遥控水平角度达不到 30 度以上。

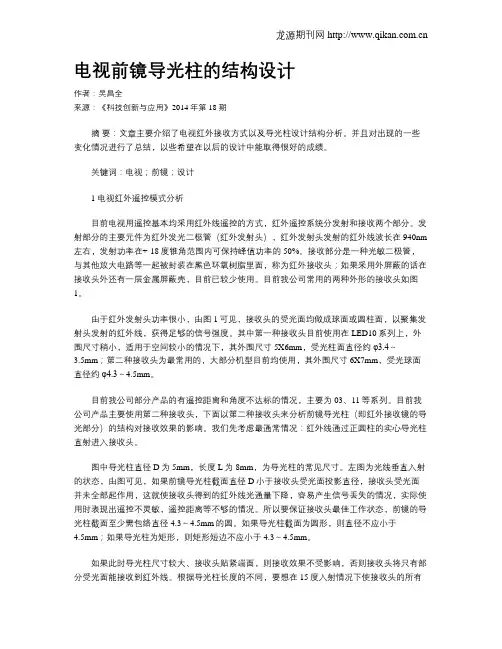

电视前镜导光柱的结构设计
电视前镜导光柱的结构设计作者：吴昌全来源：《科技创新与应用》2014年第18期摘要：文章主要介绍了电视红外接收方式以及导光柱设计结构分析。
并且对出现的一些变化情况进行了总结，以些希望在以后的设计中能取得很好的成绩。
关键词：电视；前镜；设计1 电视红外遥控模式分析目前电视用遥控基本均采用红外线遥控的方式，红外遥控系统分发射和接收两个部分。
发射部分的主要元件为红外发光二极管（红外发射头），红外发射头发射的红外线波长在940nm 左右，发射功率在+-18度锥角范围内可保持峰值功率的50%。
接收部分是一种光敏二极管，与其他放大电路等一起被封装在黑色环氧树脂里面，称为红外接收头；如果采用外屏蔽的话在接收头外还有一层金属屏蔽壳，目前已较少使用。
目前我公司常用的两种外形的接收头如图1。
由于红外发射头功率很小，由图1可见，接收头的受光面均做成球面或圆柱面，以聚集发射头发射的红外线，获得足够的信号强度。
其中第一种接收头目前使用在LED10系列上，外围尺寸稍小，适用于空间较小的情况下，其外围尺寸5X6mm，受光柱面直径约φ3.4～3.5mm；第二种接收头为最常用的，大部分机型目前均使用，其外围尺寸6X7mm，受光球面直径约φ4.3～4.5mm。
目前我公司部分产品的有遥控距离和角度不达标的情况，主要为03、11等系列。
目前我公司产品主要使用第二种接收头，下面以第二种接收头来分析前镜导光柱（即红外接收镜的导光部分）的结构对接收效果的影响。
我们先考虑最通常情况：红外线通过正圆柱的实心导光柱直射进入接收头。
图中导光柱直径D为5mm，长度L为8mm，为导光柱的常见尺寸。
左图为光线垂直入射的状态，由图可见，如果前镜导光柱截面直径D小于接收头受光面投影直径，接收头受光面并未全部起作用，这就使接收头得到的红外线光通量下降，容易产生信号丢失的情况，实际使用时表现出遥控不灵敏，遥控距离等不够的情况。
所以要保证接收头最佳工作状态，前镜的导光柱截面至少需包络直径4.3～4.5mm的圆。

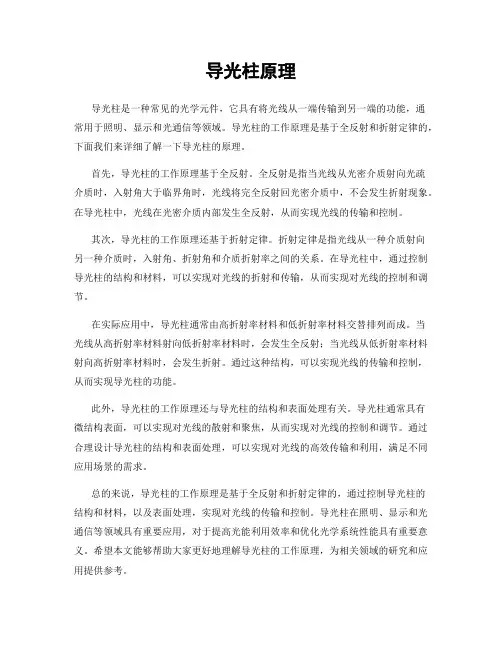

导光柱原理
导光柱原理导光柱是一种常见的光学元件，它具有将光线从一端传输到另一端的功能，通常用于照明、显示和光通信等领域。
导光柱的工作原理是基于全反射和折射定律的，下面我们来详细了解一下导光柱的原理。
首先，导光柱的工作原理基于全反射。
全反射是指当光线从光密介质射向光疏介质时，入射角大于临界角时，光线将完全反射回光密介质中，不会发生折射现象。
在导光柱中，光线在光密介质内部发生全反射，从而实现光线的传输和控制。
其次，导光柱的工作原理还基于折射定律。
折射定律是指光线从一种介质射向另一种介质时，入射角、折射角和介质折射率之间的关系。
在导光柱中，通过控制导光柱的结构和材料，可以实现对光线的折射和传输，从而实现对光线的控制和调节。
在实际应用中，导光柱通常由高折射率材料和低折射率材料交替排列而成。
当光线从高折射率材料射向低折射率材料时，会发生全反射；当光线从低折射率材料射向高折射率材料时，会发生折射。
通过这种结构，可以实现光线的传输和控制，从而实现导光柱的功能。
此外，导光柱的工作原理还与导光柱的结构和表面处理有关。
导光柱通常具有微结构表面，可以实现对光线的散射和聚焦，从而实现对光线的控制和调节。
通过合理设计导光柱的结构和表面处理，可以实现对光线的高效传输和利用，满足不同应用场景的需求。
总的来说，导光柱的工作原理是基于全反射和折射定律的，通过控制导光柱的结构和材料，以及表面处理，实现对光线的传输和控制。
导光柱在照明、显示和光通信等领域具有重要应用，对于提高光能利用效率和优化光学系统性能具有重要意义。
希望本文能够帮助大家更好地理解导光柱的工作原理，为相关领域的研究和应用提供参考。
导光柱设计
导光柱设计1、何为导光柱导光柱就是将光以最小的损耗从一个光源传输到距离该光源一定距离的另一个点的装置。
光线是依靠全内反射在导光柱内部传输的。
导光柱通常是采用光学材料制成，如：丙烯酸树脂、聚碳酸酯、环氧树脂和玻璃。
导光柱可以用来将PCB上LED的光传输到产品面板上来显示相关的状态，也可以聚集和指引光线用做LCD显示屏的背光，同时也可以用来照亮在透过式窗口上的图案。
(1) 选定合适的导光柱材料原则上尽量选用透光率高的材料，从下表1 可以看出：透明ABS、AS、PC的透光率相当，对遥控距离和角度的影响相差不大，实验A 的结果也验证了这一结论。
在注塑特性上,AS易粘模，脆性大，如选用此材料，要留意出模角度和顶出位置。
目前我公司使用的导光柱大部分为性能较好的PMMA 材料。
2、导光柱设计：●LED与导光柱入光面间距,设计建议值1mm对于贴片LED其发光区域是平坦的表面，导光柱的输入端应当做成光滑的与LED表面平行的平面，导光柱输入端贴近LED以提高光通量耦合效率，如图所示。
导光柱的输入端需要比LED的发光面略大以保证捕获92%的光线。
●导光路径需全部抛光，避免光损1)导光柱外表面的光滑是导光柱正常工作的重要保证，如图所示。
图中是一个从圆形输入端渐变到方形输出端的导光柱。
2)导光柱平行于光线传播方向的侧壁应当非常光滑，像镜子一样，这样光线才能够在其表面产生完全内反射。
3)导光柱的侧壁可以涂上白色反光涂料以反射角度小于临界角的光线，否则这些光线将会从导光柱侧壁逃逸到空气中造成损耗。
导光柱的入口应当光滑并与LED外形匹配以保证高效的捕获LED的光线，保证光线以最小的反射和散射进入导光柱内部。
4)对于矩形和特殊形状的导光柱，其拐角必须是圆角，半径不小于0.5mm，不能有尖角，以保证拐角处的照明。
5)导光柱的形状应当沿着其长度逐渐变化，例如从入口处与LED相匹配的圆形到出口处的正方形应当如图所示逐渐变化。
●出光面咬花#11000（细花纹），发光效果看起来比较均匀。

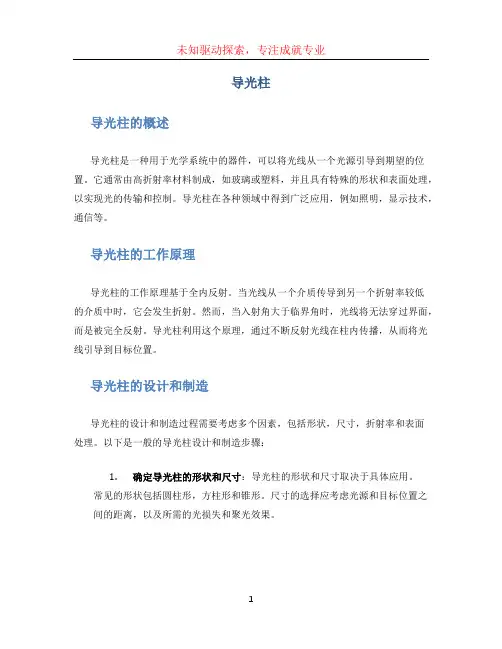

导光柱文档
导光柱导光柱的概述导光柱是一种用于光学系统中的器件，可以将光线从一个光源引导到期望的位置。
它通常由高折射率材料制成，如玻璃或塑料，并且具有特殊的形状和表面处理，以实现光的传输和控制。
导光柱在各种领域中得到广泛应用，例如照明，显示技术，通信等。
导光柱的工作原理导光柱的工作原理基于全内反射。
当光线从一个介质传导到另一个折射率较低的介质中时，它会发生折射。
然而，当入射角大于临界角时，光线将无法穿过界面，而是被完全反射。
导光柱利用这个原理，通过不断反射光线在柱内传播，从而将光线引导到目标位置。
导光柱的设计和制造导光柱的设计和制造过程需要考虑多个因素，包括形状，尺寸，折射率和表面处理。
以下是一般的导光柱设计和制造步骤：1.确定导光柱的形状和尺寸：导光柱的形状和尺寸取决于具体应用。
常见的形状包括圆柱形，方柱形和锥形。
尺寸的选择应考虑光源和目标位置之间的距离，以及所需的光损失和聚光效果。
2.选择材料：材料的选择取决于应用需求和预期的光学性能。
玻璃和塑料是常见的导光柱材料，具有高折射率和光学透明性。
此外，还需要考虑材料的机械强度，耐久性和加工性能。
3.进行表面处理：为了减小光线的反射和损失，导光柱的表面通常需要进行特殊处理，例如抛光或涂层。
这些处理能够提高光线的传输效率和均匀性。
4.制造导光柱：制造导光柱可采用多种方法，例如注塑成型，磨削或切割。
具体的制造方法取决于导光柱的形状和材料。
制造过程中需要确保导光柱的尺寸和表面质量符合要求。
导光柱的应用导光柱在各种领域中有广泛的应用，包括以下几个方面：1.照明：导光柱被广泛应用于照明技术中，特别是在LED灯具中。
通过使用导光柱，可以实现光线的均匀分布和聚光效果，提高照明效果和能效。
2.显示技术：导光柱在显示技术中起着关键作用。
例如，在液晶显示器中，导光柱用于将侧射光引导到观察者所在的位置，以提供更好的视野和对比度。
3.光通信：导光柱可用于光纤通信中的光器件和连接器。
通过引导和控制光线的传输，可以提高光纤通信的性能和可靠性。
导光柱设计指南
导光柱设计指南导光柱设计指南1、引言1.1 目的1.2 背景1.3 设计目标1.4 参考资料2、导光柱概述2.1 定义2.2 用途2.3 结构3、设计要求3.1 光学性能要求3.1.1 光传输效率3.1.2 光束均匀性3.1.3 色彩保真度3.2 结构要求3.2.1 耐久性3.2.2 抗震动性3.2.3 防尘防水性 3.3 安全要求3.3.1 防眩光性能3.3.2 防火性能4、导光柱设计步骤4.1 光学设计4.1.1 线光密度计算 4.1.2 材料选择4.1.3 反射率优化 4.2 结构设计4.2.1 材料选择4.2.2 结构优化4.2.3 连接件设计 4.3 安全设计4.3.1 防眩光设计4.3.2 防火设计5、测试与验证5.1 光学性能测试5.1.1 光传输效率测试 5.1.2 光束均匀性测试 5.1.3 色彩保真度测试 5.2 结构性能测试5.2.1 耐久性测试5.2.2 抗震动性测试5.2.3 防尘防水测试5.3 安全性能测试5.3.1 防眩光性能测试5.3.2 防火性能测试6、附件附件1、导光柱示意图附件2、光学性能测试数据附件3、结构性能测试数据附件4、安全性能测试数据法律名词及注释:1、光传输效率：导光柱中光线传输到输出端的比例。
2、光束均匀性：导光柱中光线强度在不同位置的均匀程度。
3、色彩保真度：导光柱中传输的光线颜色与原光源的颜色一致程度。
4、耐久性：导光柱在长期使用中不受磨损和损坏的能力。
5、抗震动性：导光柱在震动环境下不产生失效或破碎的能力。
6、防尘防水性：导光柱在接触尘埃和水分时保持正常工作的能力。
7、防眩光性能：导光柱在工作时不产生刺眼或眩光的能力。
8、防火性能：导光柱不易燃烧或不会使火势蔓延的能力。
本文档涉及附件：附件1：导光柱示意图附件2：光学性能测试数据附件3：结构性能测试数据附件4：安全性能测试数据。
IR遥控工作原理及其在OLED电视中的应用-光学论文-物理论文
IR遥控工作原理及其在OLED电视中的应用-光学论文-物理论文——文章均为WORD文档，下载后可直接编辑使用亦可打印——摘要：本文介绍了IR遥控工作原理, 结合OLED电视内部结构, 从机构构件、硬件电路、环境干扰、物理光学等方面进行全面分析, 找出影响OLED电视IR遥控接收距离的隐形因素, 提出增加Lens引导结构、增加红光LED限流电阻等科学有效的OLED IR遥控设计优化措施, 增加IR遥控接收距离(灵敏度) , 提升用户使用的舒适性。
关键词：OLED电视; IR遥控; 灵敏度; 优化设计;1. 引言随着改革开放的发展, 人们的生活水平日益提高, 对所购买的电视要求也越来越高, OLED电视已经是未来的发展趋势, 它给人带来时尚超薄的外观, 以及绚烂HDR画质, 但大部分还是使用IR遥控, 这种遥控系统是一种点对点的传输方式, 不能离的太远, 要对准方向, 且中间不能有障碍物也就是不能穿墙而过。
因此, 需要优化OLED IR 遥控设计, 提升遥控器的接收距离(灵敏度) , 以提升用户使用的舒适性。
2. IR遥控工作原理如图1, IR (Infrared Radiation) 遥控装置系统主要由红外遥控信号发射器和红外遥控信号接收射器两部分组成。
图1 IR遥控系统工作原理作为红外遥控信号发射器的遥控器, 核心元器件是编码芯片,它将需要实现的操作指令例如选台、快进等事先编码。
当按下遥控器按键时, 编码IC将按键对应的编码, 通过三极管进行放大调变, 然后, 再将电信号(脉冲波) 经由红外发射管转变为红外光信号(波长:840nm到960nm) 发射出去。
其中, 调制载波频率一般在30khz到60khz之间, 大多数使用的是38k Hz, 这是由发射端所使用的455k Hz 晶振决定的。
发射端要对晶振进行整数分频, 而分频系数一般取12, 所以455k Hz#247;1237.9 k Hz38k Hz。
导光柱_精品文档
导光柱简介导光柱（Light Guide Rod）是一种用于光学传输的装置，常用于光学器件和光纤通讯系统中。
它可以将光线从一个位置传输到另一个位置，并提供高效的光束控制和光传输。
结构导光柱一般由光束入口端面、光束出口端面和光路构成。
光路是导光柱内部的空腔，可以是同轴、双同轴或波导形式。
导光柱通常由高折射率的材料制成，如玻璃光纤、氮化硅或氮化铝。
它的尺寸和形状可以根据不同的应用需求进行优化设计。
工作原理导光柱的工作原理基于全反射现象。
当光线从低折射率的介质射入高折射率介质时，根据入射角度的不同，光线要么发生折射，要么在界面上全反射。
导光柱通过光线在高折射率材料中的多次全反射来实现光的传输。
一般来说，导光柱的入口端面光束角度较大，而出口端面光束角度较小。
这是通过导光柱内部光路的优化设计实现的，使得光线能够在传输过程中被控制和聚焦。
应用导光柱在光纤通讯、光学仪器、医疗器械和照明系统等领域都有广泛的应用。
光纤通讯在光纤通讯系统中，导光柱常用于连接光纤和光学器件之间，用于将光线从光纤传输到其他光学器件，如激光器、光衰减器、光开关等。
它可以实现光的高精度定位和聚焦，以提高通信的传输效率和稳定性。
光学仪器导光柱在光学仪器领域中也有重要应用，如光学显微镜、激光扫描仪和光学测量设备等。
通过导光柱，光线可以被精确地引导到目标位置，实现高分辨率的光学图像采集和分析。
医疗器械导光柱在医疗器械中也扮演着重要角色。
它可以用于光学诊断设备，如内窥镜和光学探测系统，用于观察和诊断人体内部结构和病变。
导光柱的高光传输效率和优异的光束控制能力，为医疗影像的获取和分析提供了有力的支持。
照明系统导光柱还可以应用于照明系统中，用于传输和控制光源的光线。
通过导光柱，可以将光源的光线聚焦到需要照明的区域，提高照明效果和能源利用率。
总结导光柱作为一种光学传输装置，具有广泛的应用领域。
它通过全反射现象将光线从一个位置传输到另一个位置，并提供高效的光束控制和光传输。
导光柱设计指南(二)2024
导光柱设计指南（二）引言概述：导光柱在光学设计中扮演着至关重要的角色，其设计需要考虑到光的损耗、均匀性以及耐用性等因素。
在本文档中，我们将为您介绍导光柱的设计指南，以帮助您更好地理解并应用于实际项目中。
正文：一、导光材料的选择1. 考虑光的透过率：选择具有较高透过率的材料可以提高导光柱的效果。
2. 注意折射系数：选择与周围环境折射系数相似的材料，以避免由于折射差异引起的光损耗。
3. 考虑机械强度：选用具有较高强度的材料，以保证导光柱的耐久性和长期稳定性。
4. 考虑导热性能：选择导热性能较好的材料，以避免导光柱在长时间使用时产生热损耗。
二、导光柱的形状设计1. 考虑光线传输路径：通过合理设计导光柱的外形，以使光线能够有效传输到出光端口。
2. 优化导光柱的截面形状：根据实际需求，选择合适的截面形状，如圆形、方形、矩形等，以实现最佳的光线均匀性和传输效率。
3. 控制导光柱的尺寸：根据实际应用需求，合理选择导光柱的尺寸，以达到最佳的光束输出效果。
4. 考虑光线的模式：根据需要选择适当的导光柱形状，以使光束能够保持高质量的模式。
三、表面处理和反射率控制1. 提高内部反射率：通过采用高反射率的涂层或反射膜处理导光柱的内表面，可以显著提高光的传输效率。
2. 控制外部反射率：采用减反膜或消光材料覆盖导光柱的外表面，以减少外部环境对光的干扰和损耗。
3. 考虑抗污染性能：选择具有良好抗污染性能的材料，以减少外界灰尘和污染对光束的影响。
四、降低光损耗和增强均匀性1. 减少反射和折射损耗：通过合理设计导光柱的表面和内部结构，减少光线在导光过程中的反射和折射损耗。
2. 控制光线出射角度：通过调整导光柱的形状和长度，控制光线的出射角度，以满足具体应用的需求。
3. 使用光学透镜：在导光柱的出光端口处使用光学透镜，以进一步控制光束的传播和发散角度。
五、导光柱的组装和安装1. 合理安装导光柱：根据具体应用需求，采取合适的安装方式，确保导光柱能够稳固地固定在系统中。
LED液晶电视创新型红外遥控导光柱的设计应用
随着 液 晶 电视 的普及 ，在 人 们 的 日常 生 活中 ，电视 占有不可或缺 的地 位。位于家庭客 厅 中显著位置 的电子产 品，能够更好的融入整 体 风 格 ，产 品 的外 观 尤 其 重要 。 为 了 做 到 电视
交界面 传播 ，这 时 ｓｉｎ０ｆ（９０。）＝１．０。根据光 的 折射定律 ，可计算 出产生全反 射时临界入 射角 为 ｓｉｎ０ｉ＝ｎｉ／ｎｆ。
【关键词 】液晶电视 红外遥控 原 理 亚 克 力 设 计
导光柱 光 学
ｎｉ ｓｉｎ０ｉ＝ｎｆ＇＊ｓｉｎＯｆ
·全反射定律 ：光从光密 介质 （塑料等 ） 传播到光疏介质 （空气 ），折射角 ＞入射 角。
转 角半 径 ３４ｍｍ，遥 控 接 收头 端 横 截 面
Ｌ＝Ｉ ｌｍ ｍ ； Ｗ ：４．３ｍｍ ： Ｓ＝４７．３ｍｍ
３ 设 计 要 点
光柱上 ，放置在密 闭盒子 中，仅保 留导光柱接 收 面 在 外 。
测 试 数 据 如 表 １所 示 。 测 试 结 论 ： 测 试 指 标 满 足 相 关 设 计 规 范 要 求 ， 对 比
机的超薄 ，新外观 电视采 用板 载红外遥控接收
量 产产 品，除 水平方 向 ￣４５。接 收距 离 略低 ，
２ 原 理 分析
（２） 导光 柱 遥 控接 收头 端 横 截 面 面积 ＝４７．３ｍｍ 满 足 理 论 最 小 横 截 面 面 积 三４４ｍｍ。
２．１ 红外 遥 控 接 收原 理
要 求 。
亚 克 力 透 光 率 ＞９２％， 折 射 率
（３） 导光 柱 使 用 圆 弧 拐 角， 圆 弧 半径
当入射角 比Ｉ临界角大时 ，光线将会停 止进入 另
接收距离、接收角度对 比测试 ：
导光板和导光柱设计
导光板和导光柱设计导光板导光板是利用光学级的压克力/PC板材，然后用具有极高反射率且不吸光的高科技材料，在光学级的压克力板材底面用UV网版印刷技术印上导光点。
利用光学级压克力板材吸取从灯发出来的光在光学级压克力板材表面的停留，当光线射到各个导光点时，反射光会往各个角度扩散，然后破坏反射条件由导光板正面射出。
通过各种疏密、大小不一的导光点，可使导光板均匀发光。
反射片的用途在于将底面露出的光反射回导光板中，用来提高光的使用效率。
导光板设计原理源于笔记本电脑的液晶显示屏，是将线光源转变为面光源的高科技产品。
光学级压克力(PMMA)/PC为基材，运用LCD显示屏及笔记本电脑的背光模组技术，透过导光点的高光线传导率，经电脑对导光点计算，使导光板光线折射成面光源均光状态制造成型。
产品采用光谱分析原理与数码UV印刷技术相结合并在恒温、恒湿、无尘的环境条件下制作而成。
具有超薄、超亮、导光均匀、节能、环保、无暗区、耐用、不易黄化、安装维修简单快捷等鲜明特点。
一般而言导光板因形状、制作方式和功能上都有不同的分类法，而且目前尚无统一的分法，经过整理后A、按照形状分为：平板和楔形板(斜板) 平板：导光板从入光处来看为长方形。
楔形板：从入光处来看为一边为厚一边为薄成楔形(三角形)状。
B、按照网点制作方式：印刷式和非印刷式印刷式：导光板完成外形加工后,以印刷方式将网点印在反射面，又分为IR（自然烘干和UV 光固化）两种。
非印刷式：将网点在导光板成形时直接成形在反射面。
又分为化学蚀刻(Etching)、精密机械刻画法(V-cut)、光微影法(Stamper)、内部扩散。
C、按照入光方式：侧入光(灯管和LED)和直下式。
侧入光式：将发光体(灯管或LED)放置于导光板之侧部。
直下式：将发光体(灯管或LED)放置于导光板之下方。
D、按照成形制作方式：射出成形和裁切成型。
射出成形：应用射出成形机将光学级PMMA 颗粒运用高温、高压射入模具内冷却成形.裁切成形：将光学级PMMA原板经过裁切工序完成成品。
