Tica天加空调控制器使用说明
Tica天加空调控制器使用说明

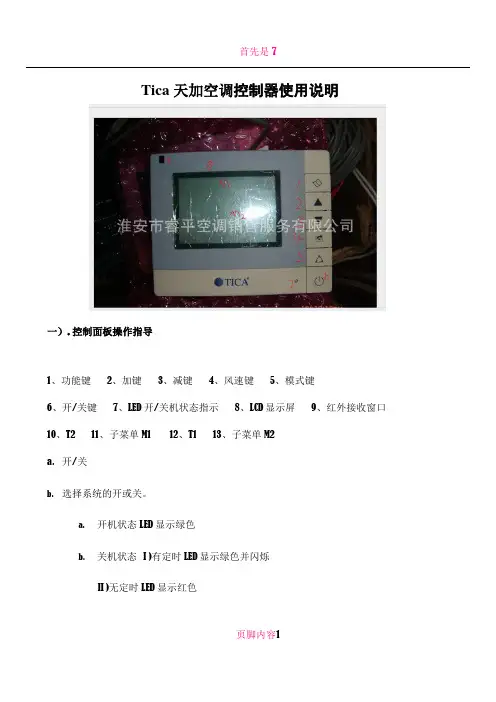

一）. 控制面板操作指导
1、功能键
2、加键
3、减键
4、风速键
5、模式键
6、开/关键
7、LED开/关机状态指示
8、LCD显示屏
9、红外接收窗口
10、T2 11、子菜单M1 12、T1 13、子菜单M2
a. 开/关
选择系统的开或关。
a. 开机状态LED显示绿色
b. 关机状态I )有定时LED显示绿色并闪烁
II )无定时LED显示红色
a. 模式
通过模式键，可选择操作模式，如下：
I）冷暖型号：制冷-通风-除湿-制热-自动
II）单冷型号：制冷-通风-冷除湿模式
b. 风速
风速选择：风速无变化
c. 温度
温度的选择可从16℃到30℃或者60F到85F。
同时按下“▲”和“▼”键5秒可以转换摄氏温度和华氏温度模式。
当按下任一键其最新设定温度将闪烁4次。
若没再次按键，系统将恢复到显示室内温度状态。
温度显示范围0℃到50℃或32F到99F。
a. 日期/时间设定
按下“功能”键，可选择日期/时间设定子菜单。
子菜单标M1将连续闪烁6秒。
1) 按下“模式”键将改变日期设定，可从周日到周六。
2）按下“▲”或“▼”键可调节时间，同时T1将连续闪烁，表示进入定时时钟设置，但必须按住“▲”和“▼”键持续5秒方可更改时钟参数。
按住“▲”或“▼”按钮可减少或增加实时时钟设定时间。
持续按住以上按钮可自动改变其设置。
按住按钮期间，其改变将以3种速度进行。
a. 定时器
定时器可通过遥控或主机板按键激活。
遥控接收定时设置：实时定时器（通过LCD手机）。
实时开机时间设定与内部实时时钟匹配，开机启动。
同样的，实时关机设定与内部实时时钟匹配时，关机启动。
此设定将持续保留为下一次的自动开/关机用途。
a. 定时
按下“功能”键，可选择相应子菜单(M1)。
相应子菜单(M1)将连续闪烁6秒。
1) 按下“模式”键将改变日期设定，从周一到周日
2) 按下“开/关”键持续3秒，可选择开机或关机定时设定。
此功能用于选择定时开/关机。
若有关定时开/关被选中，相应的开/关定时符号闪烁，同时相应的定时设定日期也将闪烁。
若有关定时开/关未被设置过，显示屏将显示--:--，否则将显示最后设定时间。
定时器按键“▲”/“▼”用来输入开/关时间。
如果长按“▲”或“▼”键，计时器的设定时间也将相应、快速的增加/减少。
若定时器未被设置过它将从“00 00”开始，否则它将从以前的设定时间开始。
按“风速”键可取消当前的定时开/关机设定，它将显示--:--。
按下“模式”键用来改变设置开/关星期设置。
若没任何键按启动，6秒后退出定时设定。
若相应的定时被设置，开/关机符号将显示。
只要有任何一天有定时设定，T1将显示。
只要有任何一天的定时开机被设定，开机符号闪烁。
只要有任何一天的定时关机被设定，关机符号闪烁。
连续同时按“功能”键和“风速”键5秒，则可取消全部定时设定。
a. 节能睡眠模式
按下“功能”键，可选择M2子菜单。
M2子菜单将连续闪烁6秒。
按下“模式”键可选择睡眠功能。
选择睡眠状态将视睡眠模式的状态而进入/退出睡眠设定。
如在送风或除湿模式，此键被屏闭。
l) 电池
如果系统掉电，电池将自动维持系统的实时时钟运行。
Tica天加空调控制器使用说明
Tica天加空调控制器使用说明一）. 控制面板操作指导1、功能键2、加键3、减键4、风速键5、模式键6、开/关键7、LED开/关机状态指示8、LCD显示屏9、红外接收窗口10、T2 11、子菜单M1 12、T1 13、子菜单M2a. 开/关选择系统的开或关。
a. 开机状态LED显示绿色b. 关机状态I )有定时LED显示绿色并闪烁II )无定时LED显示红色a. 模式通过模式键，可选择操作模式，如下：I）冷暖型号：制冷-通风-除湿-制热-自动II）单冷型号：制冷-通风-冷除湿模式b. 风速风速选择：风速无变化c. 温度温度的选择可从16℃到30℃或者60F到85F。
同时按下“▲”和“▼”键5秒可以转换摄氏温度和华氏温度模式。
当按下任一键其最新设定温度将闪烁4次。
若没再次按键，系统将恢复到显示室内温度状态。
温度显示范围0℃到50℃或32F到99F。
a. 日期/时间设定按下“功能”键，可选择日期/时间设定子菜单。
子菜单标M1将连续闪烁6秒。
1) 按下“模式”键将改变日期设定，可从周日到周六。
2）按下“▲”或“▼”键可调节时间，同时T1将连续闪烁，表示进入定时时钟设置，但必须按住“▲”和“▼”键持续5秒方可更改时钟参数。
按住“▲”或“▼”按钮可减少或增加实时时钟设定时间。
持续按住以上按钮可自动改变其设置。
按住按钮期间，其改变将以3种速度进行。
a. 定时器定时器可通过遥控或主机板按键激活。
遥控接收定时设置：实时定时器（通过LCD手机）。
实时开机时间设定与内部实时时钟匹配，开机启动。
同样的，实时关机设定与内部实时时钟匹配时，关机启动。
此设定将持续保留为下一次的自动开/关机用途。
a. 定时按下“功能”键，可选择相应子菜单(M1)。
相应子菜单(M1)将连续闪烁6秒。
1) 按下“模式”键将改变日期设定，从周一到周日2) 按下“开/关”键持续3秒，可选择开机或关机定时设定。
此功能用于选择定时开/关机。
若有关定时开/关被选中，相应的开/关定时符号闪烁，同时相应的定时设定日期也将闪烁。
天加空调控制面板B571462说明书
天加空调控制面板B571462说明书
1、功能键。
2、加键。
3、减键。
4、风速键。
5、模式键。
6、开/关键。
7、LED开/关机状态指示。
8、LCD显示屏。
9、红外接收窗口。
A、开/关选择系统的开或关。
B、开机状态LED显示绿色。
A、关机状态I有定时LED显示绿色并闪烁。
B、II无定时LED显示红色。
模式：
通过模式键，可选择操作模式，如下：I冷暖型号：制冷-通风-除湿-制热-自动单冷型号：制冷-通风-冷除湿模式b.风速风速选择：风速无变化c.温度的选择可从16℃到30℃或者60F到85F。
同时按下“上”和“下”键5秒可以转换摄氏温度和华氏温度模式。
当按下任一键其最新设定温度将闪烁4次。
若没再次按键，系统将恢复到显示室内温度状态。
温度显示范围0℃到50℃或32F到
99F。
a.日期/时间设定按下“功能”键，可选择日期/时间设定子菜
单。
子菜单标M1将连续闪烁6秒。
按下“模式”键将改变日期设定，可从周日到周六。
按下“上”或“下”键可调节时间，同时T1将连续闪烁，表示进入定时时钟设置，但必须按住“下”和“上”键持续5秒方可更改时钟参数。
天加小多联机调试说明书
天加多联机调试说明书一、操作面板操作指导1、功能键2、加键3、减键4、风速键5、模式键6、开关键7、LED开关机状态指示 8、LCD显示屏 9、红外接收窗口10、T2 11、子菜单M1 12、T1 13、子菜单M2a. 开/关b. 选择系统的开/关。
a. 开机状态的LED显示绿色b. 关机状态I ）有定时的LED显示绿色并闪烁II ）无定时的LED显示红色a. 模式b. 通过模式键，可选择操作模式，如下：c.冷暖型号：制冷-通风-除湿-制热-自动d.单冷型号：制冷-通风-冷除湿模式e.风速f.风速选择：风速无变化g.温度温度选择可以从16℃到30℃或者60F到85F。
同时按下“▲”和“▼”键5秒可以转换摄氏温度和华氏温度模式。
当按下任一键其设定温度将闪烁4次。
假设没有再次按键，系统将恢复到显示室内温度状态。
温度显示范围为0℃到50℃或32F到99F。
a. 日期/时间设定按下“功能”键，可选择日期/时间设定子菜单。
子菜单标M1将连续闪烁6秒。
1）按下“模式”键将改变日期设定，可以从周日到周六。
2）按下▲或▼键可调节时间，同时T1将连续闪烁，表示进入定时时钟设置，但必须按住▲和▼键将连续5秒方可更改时钟参数。
按住▲或▼按钮可减少或增加实时时钟设定时间。
连续按住以上按钮可自动改变其设置。
按住按钮期间，其改变将以3种速度进行。
a. 定时器定时器可通过遥控或主机板按键激活。
遥控接收定时设置：实时定时器（通过LCD）。
实时开机时间设定与内部实时时钟匹配，开机启动。
同样的，实时关机设定与内部实时时钟匹配时，关机启动。
此设定将连续保存为下一次的自动开/关机用途。
a. 定时按下“功能”键，可选择相应子菜单（M1）。
相应子菜单（M1）将连续闪烁6秒。
1) 按下“模式”键将改变日期设定，从周一到周日。
2) 按下“开/关”键保持3秒，可以选择开机或关机定时设定。
此功能用于选择定时开/关机。
假设有关定时开/关被选中，相应的开/关定时符号闪烁，同时相应的定时设定日期也将闪烁。
Tica天加空调控制器使用说明
T i c a天加空调控制器使用说明Last revision on 21 December 2020Tica天加空调控制器使用说明一）.控制面板操作指导1、功能键2、加键3、减键4、风速键5、模式键6、开/关键7、LED开/关机状态指示8、LCD显示屏9、红外接收窗口10、T2 11、子菜单M1 12、T1 13、子菜单M2a. 开/关选择系统的开或关。
a. 开机状态LED显示绿色b. 关机状态 I )有定时LED显示绿色并闪烁II )无定时LED显示红色a. 模式通过模式键，可选择操作模式，如下：I）冷暖型号：制冷-通风-除湿-制热-自动II）单冷型号：制冷-通风-冷除湿模式b. 风速风速选择：风速无变化c. 温度温度的选择可从16℃到30℃或者60F到85F。
同时按下“▲”和“▼”键5秒可以转换摄氏温度和华氏温度模式。
当按下任一键其最新设定温度将闪烁4次。
若没再次按键，系统将恢复到显示室内温度状态。
温度显示范围0℃到50℃或32F到99F。
a. 日期/时间设定按下“功能”键，可选择日期/时间设定子菜单。
子菜单标M1将连续闪烁6秒。
1)按下“模式”键将改变日期设定，可从周日到周六。
2）按下“▲”或“▼”键可调节时间，同时T1将连续闪烁，表示进入定时时钟设置，但必须按住“▲”和“▼”键持续5秒方可更改时钟参数。
按住“▲”或“▼”按钮可减少或增加实时时钟设定时间。
持续按住以上按钮可自动改变其设置。
按住按钮期间，其改变将以3种速度进行。
a. 定时器定时器可通过遥控或主机板按键激活。
遥控接收定时设置：实时定时器（通过LCD 手机）。
实时开机时间设定与内部实时时钟匹配，开机启动。
同样的，实时关机设定与内部实时时钟匹配时，关机启动。
此设定将持续保留为下一次的自动开/关机用途。
a. 定时按下“功能”键，可选择相应子菜单(M1)。
相应子菜单(M1)将连续闪烁6秒。
1)按下“模式”键将改变日期设定，从周一到周日2)按下“开/关”键持续3秒，可选择开机或关机定时设定。
天加中央空调恒温恒湿机控制器操作手册
恒温恒湿控制器操作手册PAC2000前言PAC2000通用恒温恒湿控制器是与恒温恒湿空气处理机组、单元式恒温恒湿空调机等配套的专用控制器，为正确使用PAC2000系统，在启动和操作空调器之前请仔细阅读本手册内容并注意高亮度显示文本。
读者该操作手册为有一定的空调背景的技术人员、安装人员、设备调试人员。
一、概述PAC2000 主要特点●在机组动力满足要求和适当的环境下，温度控制精度可达到±0.50C，湿度控制精度可达到±5%RH的高精度控制。
●标准配置为最大四个制冷系统、三组电加热或电动执行器，一组加湿器。
也可根据用户要求进行其他配置的设计。
●两行液晶背光中文界面显示，最大汉字20字符，英文40字符●通过面板上的9个键操作控制器●单键开/停机，密码保护●适时显示环境温度、湿度●适时显示设备状态●故障自动报警和显示●定时启停机功能键盘功能●操作面板布置●键功能F1键：启动/停止键F2键：显示环境温度，湿度F3键：显示设备状态F4键：参数设置F8(SHIFT+F4):故障列表ENTER键：写入新数据和确认信息SHIFT键：快速操作表此表为标准型控制器操作指南，现场操作可能存在显示顺序上分歧，属正常。
二、操作步骤2.1．上电初始显示刚上电时，顺序出现如下显示延时数秒延时数秒，显示主菜单2.2．如何启动机组如无故障，在任何窗口下，按一下F1键，机组开始启动，顺序出现如下显示：延时数秒，如无故障如出现故障，则显示故障信息，详细请参阅2.7 故障信息2.3．如何停止机组机组在运行状态，在任何窗口下，按一下F1键，机组开始顺序停止各运行设备，出现如下显示：停机时间（3-7 分钟）取决于当前设备的运行状态（当按了F1键停机后，会立即停止电加热和电加湿，然后根据判断周期逐次卸载压缩机，最后延时至风机自静时间到）。
停2.4．如何显示环境状况如无故障，在任何窗口下，按一下F2键，显示环境状况：2.6．如何进行参数设置以下是标准机型详细参数说明：l 温度设定值：环境温度设定值，由情报面板设定。
Tica天加空调控制器使用说明
Tica天加空调控制器使用说明一）. 控制面板操作指导1、功能键2、加键3、减键4、风速键5、模式键6、开/关键7、LED开/关机状态指示8、LCD显示屏9、红外接收窗口10、T2 11、子菜单M1 12、T1 13、子菜单M2a.开/关b.选择系统的开或关。
a.开机状态LED显示绿色b.关机状态I )有定时LED显示绿色并闪烁II )无定时LED显示红色页脚内容1a.模式b.通过模式键，可选择操作模式，如下：c.I）冷暖型号：制冷-通风-除湿-制热-自动d.II）单冷型号：制冷-通风-冷除湿模式e.风速f.风速选择：风速无变化g.温度温度的选择可从16℃到30℃或者60F到85F。
同时按下“▲”和“▼”键5秒可以转换摄氏温度和华氏温度模式。
当按下任一键其最新设定温度将闪烁4次。
若没再次按键，系统将恢复到显示室内温度状态。
温度显示范围0℃到50℃或32F到99F。
a.日期/时间设定按下“功能”键，可选择日期/时间设定子菜单。
子菜单标M1将连续闪烁6秒。
1) 按下“模式”键将改变日期设定，可从周日到周六。
2）按下“▲”或“▼”键可调节时间，同时T1将连续闪烁，表示进入定时时钟设置，但必须按住“▲”和“▼”键持续5秒方可更改时钟参数。
按住“▲”或“▼”按钮可减少或增加实时时钟设定时间。
持续按住以上按钮可自动改变其设置。
按住按钮期间，其改变将以3种速度进行。
a.定时器定时器可通过遥控或主机板按键激活。
遥控接收定时设置：实时定时器（通过LCD手机）。
实时开机时间设定与内部实时时钟匹配，开机启动。
同样的，实时关机设定与内部实时时钟匹配时，关机启动。
此设定将持续保留为下一次的自动开/关机用途。
页脚内容2a.定时按下“功能”键，可选择相应子菜单(M1)。
相应子菜单(M1)将连续闪烁6秒。
1) 按下“模式”键将改变日期设定，从周一到周日2) 按下“开/关”键持续3秒，可选择开机或关机定时设定。
此功能用于选择定时开/关机。
天加水冷螺杆机组操作说明书电气类
天 加 水 冷 螺 杆 机 组目录一、系统概述 ........................................................................................................................................工作条件 ......................................................................................................................................................... 控制器功能特点 ............................................................................................................................................. 二、关键控制元件介绍 ........................................................................................................................PLC ................................................................................................................................................................. 交流接触器 ..................................................................................................................................................... 传感器 ............................................................................................................................................................. 热继电器 ......................................................................................................................................................... 其它 ................................................................................................................................................................. 三、操作说明 ........................................................................................................................................键盘介绍 ......................................................................................................................................................... TD200菜单结构 ............................................................................................................................................. TD200的操作流程 ......................................................................................................................................... 开机前准备 ..................................................................................................................................................... 点动测试 ......................................................................................................................................................... 手动开机 ......................................................................................................................................................... 自动开机 ......................................................................................................................................................... 画面操作 ......................................................................................................................................................... 参数设置 ......................................................................................................................................................... 四、重要技术参数 ................................................................................................................................输入信号汇总表 ............................................................................................................................................. 输出信号汇总表 ............................................................................................................................................. 热继电器，熔断器，配线值 ......................................................................................................................... 压力变送器，压差开关设定值 ..................................................................................................................... 机组参数工厂设定 ......................................................................................................................................... 五、维护与保养 ....................................................................................................................................控制箱维护保养注意事项 ............................................................................................................................. 接触器的维护与保养 ..................................................................................................................................... 传感器的维护与保养 ..................................................................................................................................... 电线电缆 ......................................................................................................................................................... 六、 常见故障的排除方法 .................................................................................................................... 七、附录 ................................................................................................................................................附录1:部分传感器连接示意图 ..................................................................................................................... 附录2：电器原理图 ......................................................................................................................................The Handbook of operation操 作 手 册（电气类）TICA AIR-CONDITIONING南京天加空调设备有限公司系统概述注意:在阅读本说明书之前，建议您同时阅读与之配套的水冷螺杆机组用户手册，熟练了解机组的流程与控制时序，确认机组调试和运行的相关事项已按规定完成。
Tica天加空调控制器使用说明
Tica天加空调控制器使用说明一）. 控制面板操作指导1、功能键2、加键3、减键4、风速键5、模式键6、开/关键7、LED开/关机状态指示8、LCD显示屏9、红外接收窗口10、T2 11、子菜单M1 12、T1 13、子菜单M2a. 开/关选择系统的开或关。
a. 开机状态LED显示绿色b. 关机状态I )有定时LED显示绿色并闪烁II )无定时LED显示红色a. 模式通过模式键，可选择操作模式，如下：I）冷暖型号：制冷-通风-除湿-制热-自动II）单冷型号：制冷-通风-冷除湿模式b. 风速风速选择：风速无变化c. 温度温度的选择可从16℃到30℃或者60F到85F。
同时按下“▲”和“▼”键5秒可以转换摄氏温度和华氏温度模式。
当按下任一键其最新设定温度将闪烁4次。
若没再次按键，系统将恢复到显示室内温度状态。
温度显示范围0℃到50℃或32F到99F。
a. 日期/时间设定按下“功能”键，可选择日期/时间设定子菜单。
子菜单标M1将连续闪烁6秒。
1) 按下“模式”键将改变日期设定，可从周日到周六。
2）按下“▲”或“▼”键可调节时间，同时T1将连续闪烁，表示进入定时时钟设置，但必须按住“▲”和“▼”键持续5秒方可更改时钟参数。
按住“▲”或“▼”按钮可减少或增加实时时钟设定时间。
持续按住以上按钮可自动改变其设置。
按住按钮期间，其改变将以3种速度进行。
a. 定时器定时器可通过遥控或主机板按键激活。
遥控接收定时设置：实时定时器（通过LCD手机）。
实时开机时间设定与内部实时时钟匹配，开机启动。
同样的，实时关机设定与内部实时时钟匹配时，关机启动。
此设定将持续保留为下一次的自动开/关机用途。
a. 定时按下“功能”键，可选择相应子菜单(M1)。
相应子菜单(M1)将连续闪烁6秒。
1) 按下“模式”键将改变日期设定，从周一到周日2) 按下“开/关”键持续3秒，可选择开机或关机定时设定。
此功能用于选择定时开/关机。
若有关定时开/关被选中，相应的开/关定时符号闪烁，同时相应的定时设定日期也将闪烁。
模块机用户操作手册2004_5_11(三通)
警告
本使用说明书版权属于天加空调设备有限公司所有，任何未经同意或授权 者，不得擅自拷贝，复印或摘抄，本公司保留诉讼的权利。
1
天加中央空调
TCA 系列风冷冷热水机组
适用范围
风冷式冷（热）水机组系列为天加公司单元组合式空调产品，其控制系统由 主机控制芯片（输入/输出） 、子板控制芯片和集中操作控制面板组成。 本用户操作手册适用于天加空调模块式风冷冷（热）水系列机组。
01#单元传感器状态： 出水 1： 30.0℃ 翅片 1：10.0℃ 出水 2： 30.0℃ 翅片 2：10.0℃ ▲ 压缩机/水泵累计运转时间显示界面-P6 [压缩机/水泵累计运转时间] 小时 31： 0H 32： 0H 系统水泵运转累计： 0H ▲
选择模块端口定义菜单项，按确认键后，将进入以下显示界面： [模块输出定义] 1：水泵-仅 1#模块 2：1#风机 3：1#旁通阀 4：1#压缩机 5：1#四通阀 6：电加热器 ▼ [模块输入定义] 1：水流开关-仅 1#模块 2：1#低压保护 3：1#高压保护 4:1#压缩机过载 5:1#风机过载 ▼▲ [模块输入定义] 11：外部连锁 12：启停按钮-仅 1#模块 ▲ [模块输出定义] 7：2#风机 8：2#旁通阀 9：1#压缩机 10：1#四通阀 11：运行指示 12：报警指示▼▲ [模块输入定义] 6：电源故障 7：2#低压保护 8：2#高压保护 9：2#压缩机过载 10：2#风机过载 ▼▲
2
天加中央空调
TCA 系列风冷冷热水机组
机组操作说明 一、 面板说明
蜂鸣器孔 故障报警时发出“嘀——嘀——嘀——”连续声。 “启动” 键、 “停止” 键 系统在任何界面下均可单键启停。按“启动”键，机组即开始按系统设定开机机 理运行。按“停止”键即按系统设定关机机理运行。 “菜单” 键、 “确认” 键 按“菜单”键逐层返回。连续按此键可返回至主界面。 “确认”键选择确认。对 欲修改设定值，先翻屏至相应界面，再按“确认”键进行修改。对反白部分选中 必须按“确认”键确认。 “功能 1” 键 在检查故障发生点故障已排除的前提下，通过按“功能 1”键二次可对清除已排 除的故障记录（按键一次可消除故障报报警声） 。 “功能 2” 键 机组在制热开机模式下，持续按住“功能 2”键 5 秒，将进入强制除霜控制；通 过向左、向右键进行修改的参数项选择；通过+、-键对所设参数进行修改。在确 认压缩机号和除霜时间后按“确认”键，将进行对所设的压缩机进行强制除霜运 行，并退出此界面。 机组在开机状态下，持续按住“功能 2”键和+键 5 秒，将进入强制开关压缩机 控制，通过向左、向右键进行修改的参数项选择；通过+、-键对所设参数进行修 改。在确认压缩机号和强制开或关，按“确认”键，将进行对所设的压缩机进行 强制开关控制，并退出此界面。 光标键 按“pq”光标键可翻屏。在设定状态时，按“tu”光标键反白部分逐位移动。 机组运行 LED 指示灯组 包括运行，通讯，模块 1-16#模块的工作信号指示。
天加风管机手操器说明书
天加风管机手操器说明书
天加风管机手操器操作方法
1、开关机：把拨动开关拨动到ON位置，手操器开机；把开关拨动到OFF位置，手操器关机。
2、工作模式设定：把拨动开关拨动到COOL位置，手操器设定为制冷模式；把拨动开关拨动到HEAF位置，手操器设定为制热模式。
3、温度设定：机械式手操器，采用旋钮式设定温度，把红点对着面板标明的温度数据即可。
4、风速设定：把开关拨动到LOW位置；手操器设定为低档风速；把开关拨动到WED位置，手操器设定为中档风速；把开关拨动到High 位置，手操器设定为高档风速。
