浙教版八年级上册科学第四单元检测卷[考查范围：4.6～4.7，满分：120分，时间：100分钟]一、选择题(每题4分，共56分)1、从欧姆定律可导出R ＝U I，下列说法中正确的是( )A. 当电压为0时，电阻为0 B ．当电流增大2倍时，电阻减小2倍C ．当电压增大2倍时，电阻增大2倍D ．不管电压或电流如何变化，电阻不变 2、下列说法错误的是（ ）A ．电荷的定向移动形成电流B ．串联电路中电流处处相等C ．灯泡亮度由灯泡的实际功率决定D ．导体的电阻跟导体两端电压成正比2．关于“探究电流跟电阻的关系”和“伏安法测量电阻”两个实验，下列说法中正确的是( )A. 两个实验所采用的研究方法是相同的 B ．两个实验多次测量的目的是相同的C ．两个实验的电路在课本中是相同的D ．两个实验中使用滑动变阻器的目的都是为了控制电阻两端电压不变3、如图电路，电源电压恒定，R 1=12Ω，R 2=6Ω，R 3是定值电阻。
闭合开关S 1，单刀双掷开关S 2接a 时电流表的示数为0.6A ，接b 时电流表的示数可能为（ ）A ．0.3 AB ．0.6 AC ．0.9 AD ．1.2 A4、如图所示，是小明测量未知电阻R x 的实验电路，电源电压不变，其中R 0为阻值已知的定值电阻。
当闭合开关S 1和S 2时，电流表的示数为I 1；当只闭合开关S 1时，电流表的示数为I 2．则下列四个选项中，R x 的表达式正确的是（ ）A ．R x =B ．R x =C ．R x =R 0D ．R x =R 05、为治理雾霾天气，环保部门加强了对PM 2.5的监控。
如图所示是某兴趣小组设计的监测PM 2.5的四个电路图，其中R 是气敏电阻，阻值随PM 2.5浓度增大而减小，R 0是保护电阻。
现要求PM 2.5浓度越大，电表的示数就越大，则以下电路图中不符合要求的是( )6、在如图所示的电路中，R 为待测电阻，阻值约为5欧。
给你的器材有：滑动变阻器(2安，0～10欧)；电压表，有2个量程，分别为0～3伏、0～15伏；电流表，有2个量程，分别为0～0.6安、0～3安；电池组为新干电池(3节串联)。
两只电表的量程可采用以下4种选法，但为使测量时能较准确地读数，最后，两只电表的量程应采用( )A. 0～0.6安和0～15伏 B．0～3安和0～15伏C．0～0.6安和0～3伏 D．0～3安和0～3伏7、现有R1、R2两个电阻，它们的U－I关系图像分别如图甲、乙所示。
将这两个电阻串联后接入电压为6 V的电源两端，下列说法中正确的是( )A. 该电路中电阻R1的阻值是电阻R2阻值的2倍B．通过电阻R1的电流是通过电阻R2电流的2倍C．电阻R1两端的电压与电阻R2两端的电压相等D．电阻R1与电阻R2的阻值相同8、如图所示的电路中，电阻R2的阻值为15Ω．当开关S1、S2闭合时，电流表A1的示数为0.5A，电流表A2的示数为0.2A．下列说法正确的是（）A．电阻R1的阻值为10Ω B．S1、S2闭合时，通过电阻R1的电流为0.5AC．S1、S2闭合时，电流表A1测量的是R1的电流D．开关S2断开时，电流表A2示数为0.5A9、如图所示，电源电压恒定不变，闭合开关S，滑片P向右移动，下列说法正确的是( )A. 电流表A1示数变小，电压表示数变小 B．电流表A1示数不变，电压表示数变小C．电流表A1示数不变，电压表示数不变 D．电流表A1示数变小，电压表示数不变10、如图所示，已知电源电压不变，为了比较电阻R1和R2的大小，四位同学分别设计了如下的电路，其中不可行的是（）A．B．C．D．11、有两个电阻R1、R2，其阻值的标识已经模糊不清，为了比较两个电阻的阻值大小，同学们设计了如图所示的四种电路(图中小灯泡的规格都相同)，则其中不能达到目的的是( )A B C D12、在如图所示的电路中，电源电压保持不变。
闭合开关S，电路正常工作。
过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变小，则下列判断中正确的是( )A. 一定是灯L断路，电流表的示数变小 B．一定是电阻R断路，电流表的示数变小C．可能是灯L短路，电压表的示数变大 D．可能是电阻R短路，电压表的示数变大13、如图甲所示的电路，在滑动变阻器R2的滑片P从B向A滑动的过程中，电压表与电流表示数的变化如图乙所示，则下列说法中正确的是（）A．R1的阻值是20Ω B．当电流表的示数是0.4A时，R2接入电路的阻值是30ΩC．电源电压是16V D．该电路的最大电流为0.8A14、如图（a）所示是电阻甲和乙的I﹣U图象（b）、（c）是它们的部分电路连接示意图，下列说法错误的是（）A．当电阻乙两端电压为2.5V时，它的阻值和甲的阻值相等B．图（b）中，当电压U为3V时，乙的电阻为5ΩC．图（c）中，当电压U为2V时，干路总电流为0.6AD．图（c）中，在电压U从0增大到2.5V的过程中，通过甲、乙两电阻的电流之差先变大后变小二、简答题(每空2分，共16分)15、利用下面的电路图，在研究电流、电压和电阻的关系时，若只改变滑动变阻器的阻值，可以探究电流与 _的关系；也可用于伏安法测电阻，实验时小明观察到两个电表的示数如下，则小明测得R的电阻是欧。
第15题图16、某负温度系数(NTC)的温敏电阻R，其阻值与温度的关系如图甲所示。
现用该电阻测量环境的温度，实验电路如图乙所示。
第16题图(1)该温敏电阻的阻值随温度的降低而。
(2)当温敏电阻在某环境中放置足够长的时间后，电压表读数为2伏，电流表读数为0.5毫安，此时温敏电阻的阻值是欧，该环境温度是℃。
17、如图甲所示是利用“伏安法”测小灯泡电阻的实验电路图，图乙是根据实验数据画出的通过小灯泡的电流I与它两端电压U之间的关系图像。
通过图像可以得出小灯泡两端的电压为4 V时，灯丝电阻为Ω；当小灯泡两端的电压增大时，灯丝的电阻将，其原因是。
第17三、探究题(每空3分，共27分)18、某班同学在研究“电流跟电阻的关系”时，设计的电路如图所示。
选用器材有：电源(电压恒为6 V)、电流表(量程选用0～0.6 A)、电压表(量程选用0～3 V)、滑动变阻器(20 Ω 2 A)，开关各一只，导线若干，电阻(阻值为5 Ω、8 Ω、10 Ω、12 Ω、24 Ω各一只)。
第18题图(1)请根据实验电路图，将实物图连接完整。
(2)在探究电流跟电阻的关系时，测量一组电流、电阻值后，改变R阻值，闭合开关，在读出并记录第二组电流、电阻值前，应先进行的操作是。
(3)为了实验器材的安全和实验顺利进行，改变R阻值时，在5 Ω、8 Ω、10 Ω、12 Ω、24 Ω的供选电阻中，不能选用的电阻是Ω。
(4)实验时要让电阻R两端的电压为2.5 V，电阻R选10 Ω的阻值时，滑动变阻器R2的阻值应为Ω。
19、在“用伏安法测电阻”的实验中，电源电压为4.5 V，R x≈10 Ω。
(1)(2)的量程。
那么，电流表应选用的量程。
这样做的优点是。
(3)实验过程中小胖同学发现移动滑片时两电表示数都不变，且都较小，其原因可能是。
四、计算题(20题6分，21题6分，22题9分，共,21分)20、在如图所示的电路中，电阻R2的电阻为10 Ω，断开开关S，电流表的示数为0.4 A，闭合开关S，电流表的示数为1.2 A。
求：(1)电源电压；(2)R1的阻值。
第20题图21、如图甲所示，R1＝10 Ω，将滑动变阻器R2的滑片置于右端，这时电压表、电流表的示数分别为10 V、0.2 A。
求：(1)电阻R1两端的电压；(2)当移动滑动变阻器的滑片后，电流表的示数如图乙所示，求这时滑动变阻器接入电路的电阻。
第21题图22、同学设计了一个利用如图1所示的电路来测量海水的深度，其中R1=2Ω是一个定值电阻，R2是一个压敏电阻，它的阻值随所受液体压力F的变化关系如图2所示，电源电压保持6V不变，将此压敏电阻用绝缘薄膜包好后放在一个硬质凹形绝缘盒中，放入海水中保持受力面水平，且只有一个面积为0.02m2的面承受海水压力。
（设海水的密度ρ水=1.0×103kg/m3，g取10N/kg）（1）当电流表示数为0.2A时，求压敏电阻R2的阻值；（2）如图2所示，当压敏电阻R2的阻值为20Ω时，求此时压敏电阻R2所在深度处的海水压强；（3）若电流的最大测量值为0.6A，则使用此方法能测出海水的最大深度是多少？答案一、选择题(每题4分，共56分)1、从欧姆定律可导出R ＝U I，下列说法中正确的是( D ) A. 当电压为0时，电阻为0 B ．当电流增大2倍时，电阻减小2倍C ．当电压增大2倍时，电阻增大2倍D ．不管电压或电流如何变化，电阻不变2、下列说法错误的是（ D ）A ．电荷的定向移动形成电流B ．串联电路中电流处处相等C ．灯泡亮度由灯泡的实际功率决定D ．导体的电阻跟导体两端电压成正比2．关于“探究电流跟电阻的关系”和“伏安法测量电阻”两个实验，下列说法中正确的是( C )A. 两个实验所采用的研究方法是相同的B ．两个实验多次测量的目的是相同的C ．两个实验的电路在课本中是相同的D ．两个实验中使用滑动变阻器的目的都是为了控制电阻两端电压不变3、如图电路，电源电压恒定，R 1=12Ω，R 2=6Ω，R 3是定值电阻。
闭合开关S 1，单刀双掷开关S 2接a 时电流表的示数为0.6A ，接b 时电流表的示数可能为（ C ）A ．0.3 AB ．0.6 AC ．0.9 AD ．1.2 A4、如图所示，是小明测量未知电阻R x 的实验电路，电源电压不变，其中R 0为阻值已知的定值电阻。
当闭合开关S 1和S 2时，电流表的示数为I 1；当只闭合开关S 1时，电流表的示数为I 2．则下列四个选项中，R x 的表达式正确的是（ D ）A ．R x =B ．R x =C ．R x =R 0D ．R x =R 05、为治理雾霾天气，环保部门加强了对PM 2.5的监控。
如图所示是某兴趣小组设计的监测PM 2.5的四个电路图，其中R 是气敏电阻，阻值随PM 2.5浓度增大而减小，R 0是保护电阻。
现要求PM 2.5浓度越大，电表的示数就越大，则以下电路图中不符合要求的是(D)A B C D6、在如图所示的电路中，R为待测电阻，阻值约为5欧。
给你的器材有：滑动变阻器(2安，0～10欧)；电压表，有2个量程，分别为0～3伏、0～15伏；电流表，有2个量程，分别为0～0.6安、0～3安；电池组为新干电池(3节串联)。
两只电表的量程可采用以下4种选法，但为使测量时能较准确地读数，最后，两只电表的量程应采用(C)A. 0～0.6安和0～15伏B．0～3安和0～15伏C．0～0.6安和0～3伏D．0～3安和0～3伏7、现有R1、R2两个电阻，它们的U－I关系图像分别如图甲、乙所示。

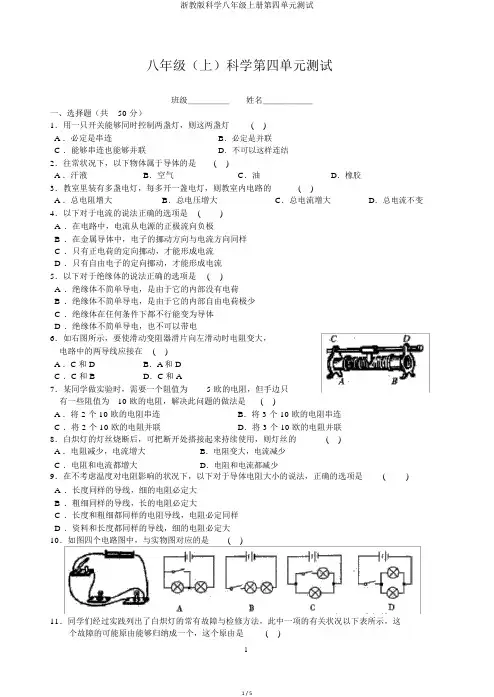

浙教版科学八年级上册第四单元测试
八年级（上）科学第四单元测试班级＿＿＿＿＿姓名＿＿＿＿＿＿一、选择题（共50 分）1．用一只开关能够同时控制两盏灯，则这两盏灯( )A ．必定是串连B．必定是并联C ．能够串连也能够并联D．不可以这样连结2．往常状况下，以下物体属于导体的是( )A ．汗液B．空气C．油D．橡胶3．教室里装有多盏电灯，每多开一盏电灯，则教室内电路的( )A ．总电阻增大B．总电压增大C．总电流增大D．总电流不变4．以下对于电流的说法正确的选项是( )A．在电路中，电流从电源的正极流向负极B．在金属导体中，电子的挪动方向与电流方向同样C．只有正电荷的定向挪动，才能形成电流D．只有自由电子的定向挪动，才能形成电流5．以下对于绝缘体的说法正确的选项是( )A．绝缘体不简单导电，是由于它的内部没有电荷B．绝缘体不简单导电，是由于它的内部自由电荷极少C．绝缘体在任何条件下都不行能变为导体D．绝缘体不简单导电，也不可以带电6．如右图所示，要使滑动变阻器滑片向左滑动时电阻变大，电路中的两导线应接在( )A ．C和 D B．A和 DC ．C和 B D．C和 A7．某同学做实验时，需要一个阻值为 5 欧的电阻，但手边只有一些阻值为10 欧的电阻，解决此问题的做法是( )A ．将 2 个 10 欧的电阻串连B．将 3 个 10 欧的电阻串连C ．将 2 个 10 欧的电阻并联D．将 3 个 10 欧的电阻并联8．白炽灯的灯丝烧断后，可把断开处搭接起来持续使用，则灯丝的( )A ．电阻减少，电流增大B．电阻变大，电流减少C ．电阻和电流都增大D．电阻和电流都减少9．在不考虑温度对电阻影响的状况下，以下对于导体电阻大小的说法，正确的选项是() A．长度同样的导线，细的电阻必定大B．粗细同样的导线，长的电阻必定大C．长度和粗细都同样的电阻导线，电阻必定同样D．资料和长度都同样的导线，细的电阻必定大10．如图四个电路图中，与实物图对应的是( )11．同学们经过实践列出了白炽灯的常有故障与检修方法，此中一项的有关状况以下表所示，这个故障的可能原由能够归纳成一个，这个原由是( )1A ．电路出现了短路B．电路出现了断路C ．用电器太多D．供电电压偏低了12．用实验的方法研究影响电阻大小的因素，老师给同学们供给了以下备选的导线规格，见下表。

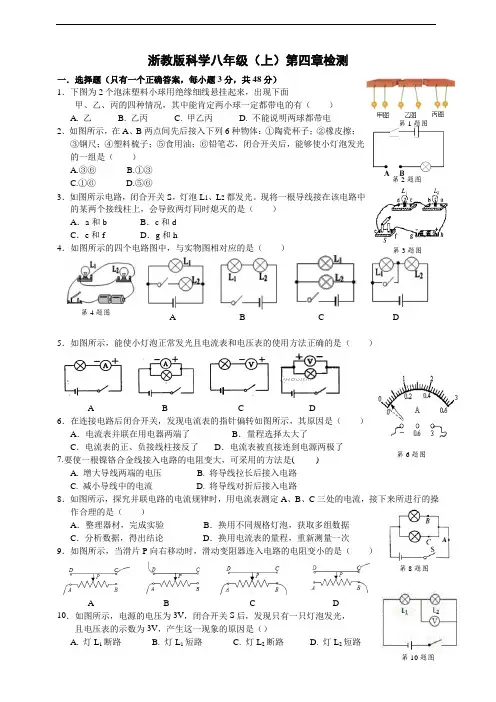

浙教版科学八年级(上)第四章检测含答案
