集装箱零部件结构示意图
集装箱零部件结构示意
图
公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
Corner
Fitting
Header Extension Plate
楣部延伸板
后（门）楣 Header Extension Plate
楣部延伸板
Top side Rail
Roof Panel 顶板
箱顶拱梁
端壁 角件 角柱 J 型条柱
通风器 侧板
前槛
前端
铰链
鹅颈槽盖板
捆
绑附件中梁
门槛板
胶合地板
锁杆
后（门）
端
左侧
右侧
17
18
1、锁杆支架（Locking Bar Bracket )
2、锁杆凸轮锁头（Locking Bar Cam )
3、门楣（Door Header）
4、箱主代号及顺序号(Owner`s prefix and serial number)
5、尺寸类型代码(Size and Type code)
6、重量标志牌(Weight Panel)
7、J型条柱(J-Bar) 8、角件（Corner Fitting 或Corner casting )
9、门槛(Door sill) 10、锁杆支架（Locking Bar Bracket ) 11、锁杆支架（Locking Bar Bracket ) 12、门封条（Door Gasket 或Door Seal ) 13、铰链（Hinge ) 14、门把托架盖（Door Handle Retainer )
15、锁杆（Locking Bar ) 16、门把手（Door Handle )
17、锁杆夹（Locking Bar Guide ) 18、综合资料牌（Consolidated data plate）
捆绑附件
胶合地板
叉槽
叉槽搭板
底侧
梁
底横梁
鹅颈槽盖板 支架 鹅颈槽主横
梁
鹅颈槽侧梁
底横梁
底侧梁
鹅颈槽加强杆 前槛
雨布 TIR 绳环
TIR 绳环
TIR 绳索
角柱
侧壁板
端壁
前楣 TIR 绳索
可拆卸箱顶拱梁 雨布
可拆卸后楣
底侧梁
集装箱结构示意图
Corner Fitting 角件 Header Extension Plate 楣部延伸板 后（门）楣 Header Extension Plate 楣部延伸板 Top side Rail 顶侧梁 Roof Panel 顶板 箱顶拱梁 端壁 角件 角柱 J 型条柱 通风器 侧板 前槛 前端 铰链 鹅颈槽盖板 捆 绑附件中梁 门槛板 胶合地板 锁杆 后（门）端 左侧 右侧
17 18 1、锁杆支架（Locking Bar Bracket ) 2、锁杆凸轮锁头（Locking Bar Cam ) 3、门楣（Door Header） 4、箱主代号及顺序号(Owner`s prefix and serial number) 5、尺寸类型代码(Size and Type code) 6、重量标志牌(Weight Panel) 7、J型条柱(J-Bar) 8、角件（Corner Fitting 或Corner casting ) 9、门槛(Door sill) 10、锁杆支架（Locking Bar Bracket ) 11、锁杆支架（Locking Bar Bracket ) 12、门封条（Door Gasket 或Door Seal ) 13、铰链（Hinge ) 14、门把托架盖（Door Handle Retainer ) 15、锁杆（Locking Bar ) 16、门把手（Door Handle ) 17、锁杆夹（Locking Bar Guide ) 18、综合资料牌（Consolidated data plate）
捆绑附件 胶合地板 叉槽 叉槽搭板 底侧梁 底横梁 鹅颈槽盖板 支架 鹅颈槽主横梁 鹅颈槽侧梁 底横梁 底侧梁 鹅颈槽加强杆 前槛
集装箱零部件结构示意图
精心整理 CornerFittin g HeaderExtensionPlat e 楣部延伸板 后（门）楣 HeaderExtensionPlat e 楣部延伸板 TopsideRail 顶侧梁 RoofPanel 顶 板 箱顶拱梁 端壁 角件 角柱 J 型条柱 通风器 侧板 前槛 前端 铰链 鹅颈槽盖板 捆 绑附件中梁 门槛板 胶合地板 锁杆 后（门）端 左侧 右侧
17 18 1、锁杆支架（LockingBarBracket) 2、锁杆凸轮锁头（LockingBarCam) 3、门楣（DoorHeader） 4、箱主代号及顺序号(Owner`sprefixandserialnumber) 5、尺寸类型代码(SizeandTypecode) 6、重量标志牌(WeightPanel) 7、J型条柱(J-Bar) 8、角件（CornerFitting或Cornercasting) 9、门槛(Doorsill) 10、锁杆支架（LockingBarBracket) 11、锁杆支架（LockingBarBracket) 12、门封条（DoorGasket或DoorSeal) 13、铰链（Hinge) 14、门把托架盖（DoorHandleRetainer) 15、锁杆（LockingBar) 16、门把手（DoorHandle) 17、锁杆夹（LockingBarGuide) 18、综合资料牌（Consolidateddataplate）
捆绑附件 胶合地板 叉槽 叉槽搭板 底侧 梁 底横梁 鹅颈槽盖板 支架 鹅颈槽主横 梁 鹅颈槽侧梁 底横梁 底侧梁 鹅颈槽加强 杆 前槛
集装箱零部件结构示意图
集装箱零部件结构示意 图 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
Corner Fitting Header Extension Plate 楣部延伸板 后（门）楣 Header Extension Plate 楣部延伸板 Top side Rail Roof Panel 顶板 箱顶拱梁 端壁 角件 角柱 J 型条柱 通风器 侧板 前槛 前端 铰链 鹅颈槽盖板 捆 绑附件中梁 门槛板 胶合地板 锁杆 后（门） 端 左侧 右侧
17 18 1、锁杆支架（Locking Bar Bracket ) 2、锁杆凸轮锁头（Locking Bar Cam ) 3、门楣（Door Header） 4、箱主代号及顺序号(Owner`s prefix and serial number) 5、尺寸类型代码(Size and Type code) 6、重量标志牌(Weight Panel) 7、J型条柱(J-Bar) 8、角件（Corner Fitting 或Corner casting ) 9、门槛(Door sill) 10、锁杆支架（Locking Bar Bracket ) 11、锁杆支架（Locking Bar Bracket ) 12、门封条（Door Gasket 或Door Seal ) 13、铰链（Hinge ) 14、门把托架盖（Door Handle Retainer ) 15、锁杆（Locking Bar ) 16、门把手（Door Handle ) 17、锁杆夹（Locking Bar Guide ) 18、综合资料牌（Consolidated data plate）
集装箱全生命周期介绍
集装箱全生命周期介绍
集装箱- 干货箱使用介绍集装箱-冷藏箱使用介绍集装箱全生命周期介绍 集装箱-开顶箱、折叠箱使用介绍集装箱-罐箱使用介绍
制造 使用及 堆存 维修及 保养 旧箱交易 旧箱改造 旧箱回收处理 集装箱全生命周期 也称为二手箱交易（符合国家法律法规），集装箱通常使用年限为15年左右，到期后，客户会将集装箱放在二级市场上交易处理 新箱生产 客户（船公司、租箱公司、中铁集\铁龙等）用于装货后，在流转期间需堆放于堆场或铁路场站 为集装箱在使用过程中出现老化和损坏，提供检验和保养、维修服务 在符合国家法律法规的情况下，购买二手集装箱改装成房屋箱、仓库或办公场所、酒店等用途 在符合国家法律法规的情况下，对干箱的钢铁、地板回收，冷藏箱不锈钢、T 型铝地板及机组零件回收等
集装箱类型及ISO 代码介绍 集装箱种类 英文名称 箱型 ISO 代码 ICS 代码 其它称谓 干货箱 Dry container 20呎 20G1 2210 20'GP 40呎平柜 42G1 4310 40'GP 40呎高柜 45G1 4510 40'HQ 45呎高柜 L5G1 9510 45'HQ 开顶箱 Open top container 20呎 22U1 2251 20' OPEN TOP 40呎 42U1 4351 40' OPEN TOP 可伸缩开顶箱 Sliding open top container 20呎 40呎 折叠箱 Flat rack container 20呎 22P1 2263 20' FLAT RACK 40呎 42P1 4363 40' FLAT RACK 可升降折叠箱 Super rack container 20呎 26P3 26P3 20'SUPER RACK 40呎 46P3 46P3 40'SUPER RACK 冷藏箱 Reefer container 20呎 22R1 2232 20'RF 40呎平柜 42R1 4232 40'RF 40呎高柜 45R1 4532 40'HQ RF 45呎高柜 L5R1 9532 平板箱 Platform container 20呎 29P1 40呎 49P1 罐箱 Tank container 20呎 22T1 40呎 42T1
折叠式集装箱
说明书 折叠式集装箱 所属技术领域 本实用新型涉及集装箱，特别是涉及一种可折叠的集装箱。 背景技术 集装箱在货物运输领域中的应用越来越广泛，其可以通过车辆、轮船、飞机等各种交通工具来运输。传统的集装箱大多采用固定结构，因此在运输和堆存时，空载的集装箱（空箱）需要占用和载货的集装箱（重箱）相同的体积空间，因此传统集装箱的空箱运输会极大浪费运输和堆存成本。 发明内容 为了解决这个问题，现己开发出一种可以在空载时折叠的集装箱。公开了一种可折叠集装箱，包括：底架、顶板、两个侧板、前端板以及后端板。其中每个侧板包括通过双轴铰链铰接到一起的上半部和下半部，该上半部和下半部还分别通过一单轴铰链铰接到顶板和底架。前、后端板的底部分别铰接到底架，而它们的顶部分别可分离地连接到顶板。通常，集装箱的门设置在后端板上。在折叠时，先将前、后端板向箱内转动，同时顶板随之下降。折叠后，侧板的下半部放置到前、后端板上，而上半部分叠置于下半部之上，同时顶板放置到侧板的上半部之上，从而减小了集裴箱的整体体积。 集装箱在堆码和运输过程中，经常会禁受到各种外力作用。这种现有的可折叠集装箱在组立后，其所受到的外力特别是施加到侧板上的外力会传递给各个铰链。然而铰链的承载能力往往达不到传统集装箱的受力要求，因此容易造成铰链变形甚至失效。这一方面会造成侧板无法正常折叠或组立；另一方面，更为严重地是，会影响可折叠集装箱在组立后的运输安全性。 实用新型内容 本实用新型的一个目的在于提供一种可折叠集装箱，以解决上述现有技术中提到的一个或多个问题。实现上述目的，本实用新型提供了一种可折叠集装箱，包括：底架；顶板，与所述底架相对地置于该底架的上方；两个侧板，每个侧板包括一上半部和一下半部，各侧板的上半部可翻转地连接到所述顶板的一侧，而各侧板的下半部可翻转地连接到所述底架的一侧；前端板，可翻转地连接到所述底架的一端；以及后端板，可翻转地连接到所述底架的另一端。所述可折叠集装箱还包括至少两个对接结构，每个对接结构包括：可彼此脱开的上接
集装箱节点
节点对集装箱房屋性能影响的研究 2013年7月19日 摘要：2009年以来，全球的国际贸易量的急剧下降，更导致集装箱总量需求的减少，但是却加快了集装箱淘汰、废弃的步伐。废旧的二手集装箱改造房也因此得到迅猛的发展，并由单层的临时住房推广到多层的永久性住宅之中。然而，目前的箱体间连接方式国内很少，方法过于简单，对于多层的集装箱房屋来说需要设置节点形式来满足箱体间的抗剪力等，能否设计出新型节点形式，已经成为了集装箱房屋发展的最大瓶颈。本文研究了多层集装箱房屋在十字卡件等节点的连接形式下的研究和分析，首先分析了其在静力作用下的优良胜能，进行了必要的理论推导；研究其在外荷载下的特性。其次，本文采用有限元软件ABAQUS对集装箱房屋的顶端荷载一位移曲线进行模拟，并与理论分析对比本文最终得出十字卡件等节点连接的优良性能，推动行业的发展。 关键词：废旧二手集装箱改造房节点连接抗剪性能 1. 目前状况 目前全球约有2400万集装箱在全球各地快速流转，大约每年需要淘汰的集装箱大概100多万。自从2009年，全球的国际贸易量的迅速下降，更导致集装箱需求总量的减少，同时也加快了集装箱淘汰、废弃的步伐。而废旧的二手集装箱房屋就因此孕育而生，但是目前大多数人们认识的集装箱房屋都只是用于临时施工场所的单层房屋，如何发展集装箱房屋多层连接的步伐已经成为限制集装箱房屋发展的最大瓶颈，本分析将对箱体之间的连接节点进行分析，目的是满足施工简便，便于加工制作，传力明确，构造合理；满足并适合军、民、工业住宅多样性；达到便于拆卸分离，达到模块化移动性灵活性能；要求节点构件的耐久性，达到使用年限；达到在外界荷载作用下满足抗拉、抗剪能力；满足抗震、抗风等规范要求。 2. 集装箱房屋节点研究 2.1 节点形式分析

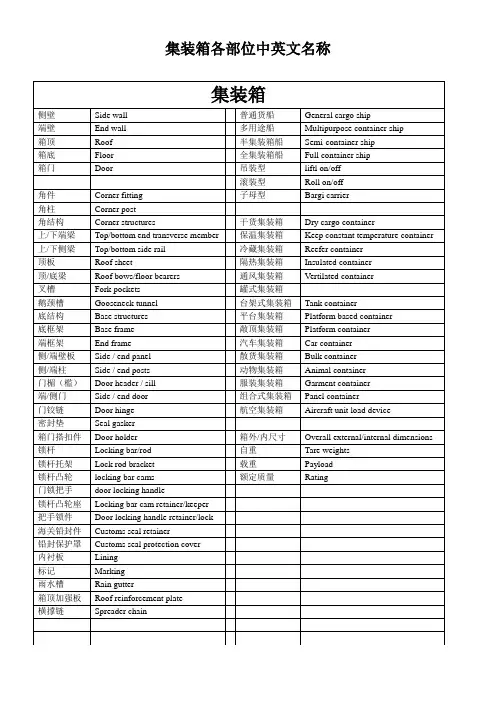

集装箱的结构及构件名称
集装箱的结构及构件名称 通用的干货集装箱是一个六面长方体，它是由一个框架结构，两个侧壁，一个端面，一个箱顶，一个箱底和一对箱门组成的。集装箱各构件及其名称如下： （l）侧壁内衬板（Side Lining）； （2）端壁内衬板（Front Lining）； （3）端框架（End Frame）； （4）端壁板（Front Sheet）； （5）端柱（End Post）； （6）端壁（End Wall）； （7）角柱（Corner Post）； （8）下端架（Bottom End Rail）； （9）上端架（Top End Rail）； （10）顶板梁（Roof Bows）； （11）顶板（Roof Sheet）F （12）箱顶（Roof）； （13）上桁材(Upper Side Rail); （14）下桁材（Bottom Side Rail）； （15）叉孔（Fork Pockets）； （16）侧壁（Side Wall）； （17）侧壁板（Side Sheet）； （18）侧壁柱（Side Post）； （19）角配件（Corner Fliting）； （20）门媚（Door Meader）； （21）门板（Door Sheet）； （22）例框架（Side Frame）； （23）门根条（Door Cross Member）； （24）门构扣槽（Door Holder）； （25）底板（Floor）； （26）底梁（Cross Member）； （27）底结构（Base）； （28）门锁杆凸轮（Lock Door Cam）； （29）门锁杆凸轮座（Can Lock Bracke）； （30）端门（End Door）； （31）门锁链（Door Hinge）； （32）门把手（Door Licking Handle）； （33）把手锁件（Handle Lock）； （34）门栏（Door Sill）； （35）门锁杆（Door Lock Rod）； （36）门锁杆托架（Door Lock Rod Bracket）； （37）门钩（Door Holder）； （38）门底缘材（Door Edge Member）。
