电缆直埋施工方案在进行建筑工程或者城市基础设施规划时，电缆直埋是一种非常常见的电力线路铺设方式。
相比于架空线路或者地下管道敷设电缆，电缆直埋施工有着更为简洁、美观的特点，同时能够减少对地面的占用，提高整体的城市审美性。
在电缆直埋施工中，施工方案的设计和执行至关重要，下面将介绍一种较为常见的电缆直埋施工方案。
1. 施工前准备在进行电缆直埋施工之前，需要进行详细的工程规划和准备工作。
首先，需要明确铺设电缆的线路走向和长度，设计并确定好施工图纸和方案。
同时，要对施工现场进行勘察，清除施工区域内的障碍物，确保电缆直埋线路的畅通。
2. 施工材料与设备准备在开展电缆直埋施工时，需要准备好一系列的施工材料和设备，包括电缆、管道、填土等材料，以及挖掘机、压路机等施工设备。
这些材料和设备将对施工进程起到重要的支撑作用。
3. 施工工序3.1 挖掘沟槽首先，需要根据施工设计图纸的要求，在地面上挖掘一条沟槽，用于放置电缆。
沟槽的深度和宽度应根据电缆数量和规格进行合理设计，保证电缆的安全铺设。
3.2 铺设电缆在挖掘完成的沟槽中，将电缆逐段铺设进去。
在铺设电缆时，要注意电缆的整齐排列和正确连接，避免出现交叉或者断裂的情况。
3.3 还原施工现场在电缆铺设完成后，需要将挖掘的沟槽进行填土处理，并使用压路机进行夯实。
此外，需要清理施工现场，保持整洁。
4. 施工验收电缆直埋施工完成后，需要进行验收工作。
验收工作主要包括对电缆连接和铺设质量的检查，确保电缆直埋线路的安全性和可靠性。
同时，还需要对施工现场进行环境清理，恢复原样，并进行施工记录和档案整理。
通过上述施工方案的实施，可以有效地完成电缆直埋工程，并确保线路的正常使用和维护。
良好的施工方案和规范的操作流程对于保障电缆工程的质量具有重要意义。

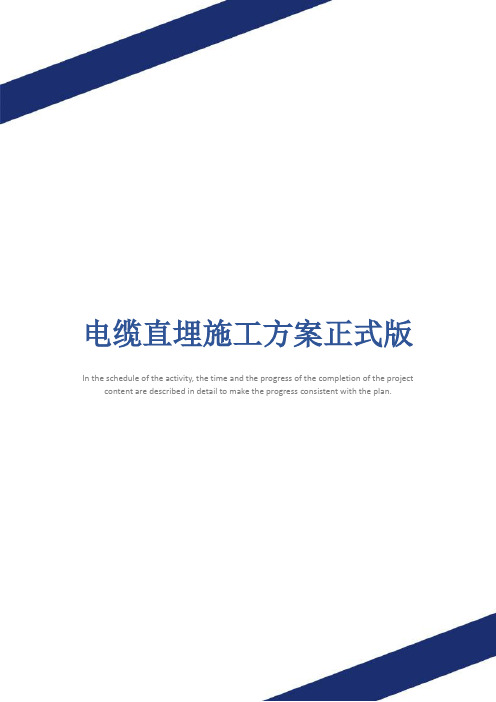

电缆直埋施工方案正式版
In the schedule of the activity, the time and the progress of the completion of the project content are described in detail to make the progress consistent with the plan.电缆直埋施工方案正式版电缆直埋施工方案正式版下载提示：此解决方案资料适用于工作或活动的进度安排中，详细说明各阶段的时间和项目内容完成的进度，而完成上述需要实施方案的人员对整体有全方位的认识和评估能力，尽力让实施的时间进度与方案所计划的时间吻合。
文档可以直接使用，也可根据实际需要修订后使用。
一、工程概况本小区采用10KV电源供电，10KV电源分别引自市政的10KV线路，小区设有箱变2台，对小区的各用电点进行供电，箱变A 供北区的东面部分住宅的用电，箱变B供南区的东面部分住宅的用电，箱变不在本次施工范围。
引入小区内的10KV线路采用电缆直埋方式敷设10KV线路长度按现场实际测量为准。
二、编制依据1、招标施工图及招标文件。
2、涉及的施工规范及标准：（1）《建筑安装质量检验评定标准》（2）《建筑安装工艺标准及操作规程》（3）《电气设备安装工程施工及验收规范》（4）建筑工程施工质量验收统一标准（GB50300-2001）（5）建筑电气工程施工质量验收规范（GB50303-2002）（6）其他相关现行有效的国家、地方、行业的标准、规范、规程三、施工部署1、质量目标:本工程质量目标为合格.2、管理机构本工程管理架构在项目部管理架构中增加了专业管理人员，本工程实施项目法施工。
项目部全面组织、全权指挥工程施工，对工程进度、质量、成本、安全、文明施工等负全面责任。
项目部内实行层级管理，定人、定岗、定职责，分工明确，责任到人。
项目部需及时做好各类隐蔽工程及分部、分项工程的质量检查验收工作，接受业主方与监理公司的监理，以确保工程的质量、进度和安全。
直埋电缆施工方案正式样本
文件编号：TP-AR-L2748In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编制：_______________审核：_______________单位：_______________直埋电缆施工方案正式样本直埋电缆施工方案正式样本使用注意：该解决方案资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
一、编制说明及依据施工依据及采用的标准、规范及资料如下：《电力工程电缆设计规范》GB 50217-2007《电气装置安装工程接地装置施工及验收规范》（GB50169-2016）《电气装置安装工程质量检验及评定规程》（DLT5161-2016）二、施工准备1. 作业条件要求(1) 电缆线路的安装工程应按施工图进行施工。
(2) 与电缆线路安装有关的建、构筑物的土建工程质量，应符合国家现行的建筑工程施工及质量验收规范中的有关规定。
2. 施工前准备(1) 电缆的技术准备已完成。
(2) 敷设电缆的通道无堵塞。
(3) 敷设电缆施工机具及施工用料已准备好，防护盖板贮备充足，电缆敷设架搭设完毕，且符合安全要求。
(4) 电缆线路施工方案或施工组织设计已经编制。
(5) 电缆型号规格及长度与设计资料核对无误。
(6) 临时联络指挥系统的设置。
3. 技术准备(1) 施工图纸、技术资料、相应施工图集、规范、规程齐全；施工方案编制完毕并经审批，并进行技术交底。
电缆直埋敷设方案
地基承载力特征值
《建筑地基基础设计规范》（GB-50007-2002）中规定：地基承 载力特征值是指由载荷试验确定的地基土压力变形曲线线性变形段内 规定的变形所对应的压力值，其最大值为比例界限值。影响地基承载 力的主要因素有：地基土的成因与堆积年代，地基土的物理力学性质、 基础的形式与尺寸、基础埋深及施工速度等。 也可以这么说：建筑 地基所允许的基础最大压力，基础给地基施加的压力如果大于该值， 可能会发生过大变形。
压实系数
土的干密度、湿密度、含水率、最大干密度、压实系数 1实际含水率计算公式：称湿土，记录数据，然后把土样烘干，记录数据。 湿土质量-干土质量的=水质量，水质量/干土质量*100%=含水率。 2、实际湿密度计算公式：环刀与土总质量-环刀质量= 环刀内湿土质量，湿土质量/环刀内体积=湿土密度。环刀体积计算方法： 要用尺子测量环刀内径及内高，底面圆的面积*环刀高=环刀内体积。 3、实际干密度计算公式：干密度=湿密度/(1+含水率)。 4、压实度计算公式：压实度=实际干密度/该土样最大干密度*100% 该土样最大干密度是试验室通过对该土样进行击实试验得出的。要想求 压实度， 首先要做该土样的击实试验。否则，想知道压实情况如何， 就只能规定一个最小干密度，小于该最小干密度，为压实不合格。
电缆直埋 敷设方案
1.直埋于 土
2.砖砌槽 盒直埋
3.预制槽 盒直埋
1.直埋土中敷设条件
同一路径电缆根数不超过4根，在无通车可能的城市人行道下、公园绿地、 建筑物的边沿地带或城市郊区等不易经常开挖的地段；
2.砖砌槽盒直埋敷设条件
同一路径电缆根数不超4根，且电缆敷设距离不长时，常用于从环网柜 到用户配电间、户内式变电站进线、室外工作井到电缆夹层及电缆终端等处；
电缆埋地敷设(word版)
随XX市现代化建的发展,路灯架空线路逐渐转为地埋电缆线路,电缆敷设工艺的技术要求也有了新的规范。
一般的地埋电缆线路分为地下直埋电缆和在管、沟内敷设电缆。
不管采用何种方式的敷设,都必须符合下列的技术要求。
一、基本要求1、电缆敷设前后必须用500伏兆欧表测量绝缘电阻,一般不低于10兆欧。
2、电缆芯线应采用圆套管连接。
套管一般分为铜套管和铝套管,铜芯电缆用铜套管压接,铜套管为含铜99.9%以上的铜管制成,壁厚不小于1mm,长度是套管直径的8-10倍；铝芯电缆用铝套管压接,铝套管的含铝应不小于99.6%,壁厚不小于1.2mm,长度同样是套管直径的8-10倍；如果敷设的电缆是铜芯和铝芯电缆的连接,应采用铜铝过渡接头,并且需要对铜铝过渡接头在与导线压接前进行退火处理。
3、在地埋电缆线路的接头和转角处必须设置手孔井或标桩,为便于维修和查勘,手孔井的间距应小于50m。
4、在电缆沟、手孔井内以及进入控制箱、配电柜的电缆和中间接头、终端头均应配有记载电缆规格、型号、线路名称或回路号数的电缆指示牌。
5、电缆连接的中间头或终端头必须密封防水。
剖切电缆线是不能将电缆线芯绝缘外皮损伤。
每次的电缆线路施工都应有施工的原始记录,这其中包括:电缆型号、规格、长度、安装日期、中间接头和终端头的编号。
这样做的好处是可以防止电缆线路的变动和修改,方便地埋电缆线路的查勘和维修。
6、每次地埋线缆线路有所变动时,都应该及时更正相应的技术资料和电缆指示牌,确保线路资料的正确性。
二、地下直埋电缆线路的要求1、地下直埋电缆线路应采用铠状电缆。
电缆的埋设深度应由地面至电缆外皮不小于0.7m；电缆外皮至地下建筑物的基础0.6m,不得小于0.3m；电缆相互间距:水平接近时最小为0.1m,不同部门的电缆相互间距0.5m；电缆互相交叉时最小净距0.5m；电缆与热力管道、煤气、石油管道接近时的净距为2m,相互交叉时净距为0.5m；电缆与树木主干的距离不小于0.7m。
直埋电缆施工方案
直埋电缆施工方案一、编制说明及依据施工依据及采用的标准、规范及资料如下：《电力工程电缆设计规范》GB -2007《电气装置安装工程接地装置施工及验收规范》（GB-2016）《电气装置安装工程质量检验及评定规程》（DLT5161—2016）二、施工准备1.作业条件要求(1)电缆线路的安装工程应按施工图进行施工。
(2)与电缆线路安装有关的建、构筑物的土建工程质量，应符合国家现行的建筑工程施工及质量验收规范中的有关规定。
2.施工前准备(1)电缆的技术准备已完成。
(2)敷设电缆的通道无堵塞。
(3)敷设电缆施工机具及施工用料已准备好，防护盖板贮备充足，电缆敷设架搭设完毕，且符合安全要求。
(4)电缆线路施工方案或施工组织设计已经编制。
(5)电缆型号规格及长度与设计资料核对无误。
(6)临时联络指挥系统的设置。
3.技术准备(1)施工图纸、手艺资料、响应施工图集、标准、规程齐全；施工方案体例终了并经审批，并进行手艺交底。
(2)施工前应组织施工人员充分熟悉相关图纸及设计要求。
用电缆线路的全长来定出每盘电缆的路径起始和终点的位置，然后将每盘电缆的路径分成各种类型的基本段。
(3)施工前应对电缆进行详细搜检。
电缆的规格、型号、截面、电压等级、长度等均符合设计请求，外表无扭曲、破坏等现象。
4.材料准备(1)电缆应具有出厂合格证、(2)对用于施工项目的电缆进行详细检查，其型号、电压、规格等应与施工图设计相符；电缆外观应无扭曲、坏损现象。
(3)电缆外表完好无损，铠装无锈蚀、无机械损伤、无明显皱折和扭曲现象。
橡套、塑料电缆外及绝缘层无老化及裂纹。
5.劳动力准备电缆敷设前，提前做好人员的准备工作，包管敷设电缆时人员满足施工请求，同时对进场人员进行手艺交底。
其中设安全员1人；手艺员3人；工人20人。
6.机具准备(1)根据确定的施工方案及施工进度计划，确定施工机具需用量。
(2)组织施工机具设备的落实，包管定期进场。
(3)主要施工机具设备的配备如下。
直埋电缆施工方案
直埋电缆施工方案一、项目背景直埋电缆是指将电缆直接埋设在地下，常用于城市规划、建筑施工、道路建设等领域。
其优点包括节省用地、减少视觉污染、提高电缆安全性等。
为了确保施工的顺利进行，必须制定详细的施工方案，并采取相应的防护措施。
二、工程准备1. 资料收集：在施工前，需要收集相关的地形图、工程设计图纸、地下管线图等资料，为施工方案的制定提供依据。
2. 道路交通管控：在直埋电缆施工期间，可能会涉及到道路的封闭或交通管制，需要与相关部门协商，制定详细的交通管控方案。
三、施工方案1. 确定电缆布线路径：根据工程设计图纸和地下管线图，确定电缆敷设的路径。
在选择路径时，需要避开已有地下管线和其他设施，并保证电缆的安全可靠。
2. 地面准备工作：在电缆布线路径上，需要进行地面的准备工作。
首先，清理道路两侧的杂草和垃圾，确保施工区域整洁。
其次，在需要开挖的地点进行标记，确定开挖的位置、深度和宽度。
3. 开挖沟槽：根据设计要求，采用机械或人工方式开挖电缆沟槽。
在开挖过程中，需要遵守相关的安全操作规程，确保施工人员的安全。
4. 敷设电缆：在沟槽中敷设电缆，注意保持电缆的整洁和无明显损坏。
对于长距离电缆的敷设，可以采用滚筒或导管等辅助工具，提高施工效率。
5. 紧固电缆：在敷设完电缆后，需要对电缆进行紧固，以防止电缆松动或脱离。
通常采用电缆夹等固定装置进行紧固。
6. 填埋沟槽：在电缆敷设完毕后，需要将沟槽填埋，确保地面平整。
填埋材料可以选择砂土、碎石等，根据实际情况进行选择。
7. 牵引和接头处理：对于长距离的电缆布线，需要进行牵引作业，确保电缆的顺利敷设。
同时，对于电缆的接头部分，需要进行绝缘处理，以保证电缆的稳定运行。
四、安全措施1. 施工人员的安全：施工人员要佩戴符合规范要求的安全帽、防护眼镜、防尘口罩等个人防护装备。
在施工过程中，要遵守相关的操作规程，禁止违章作业。
2. 地下管线的保护：在施工前，需要对地下管线进行详细勘测，确保电缆的布线路径不会损坏已有的管线设施。
电缆直埋施工方案
电缆直埋施工方案1. 引言电缆直埋施工是一种将电缆直接埋入地下的方法，常用于电力、通信和数据传输等领域。
本文将介绍电缆直埋施工的方案，包括施工前的准备工作、施工过程中的步骤和施工后的验收。
2. 施工前准备在进行电缆直埋施工前，需要进行一系列的准备工作，包括以下内容：2.1 工程设计根据施工需求，进行电缆线路的工程设计，确定电缆的敷设路径、埋深和布线方式等。
同时，需要考虑地下管道、地质条件以及其他地下设施，确保施工的安全和可行性。
2.2 材料准备准备电缆、电缆套管等相关材料，并进行质量检查。
确保所使用的材料符合规范要求，并具备良好的耐久性和绝缘性能。
2.3 现场调查进行施工现场的勘察和调查，了解地下情况。
包括地下管线、地下水位、地质结构等。
对于可能影响施工的因素进行评估，并采取相应的安全措施。
2.4 施工方案制定根据工程设计和现场调查结果，制定具体的施工方案。
包括埋深、敷设方式、保护措施等。
确保施工的安全和高效进行。
3. 施工过程3.1 施工准备在电缆直埋施工过程中，首先需要进行施工准备。
包括清理施工区域，确保施工环境整洁和安全。
同时，安排专人负责施工，并分配所需的施工材料和工具。
3.2 开挖沟槽根据工程设计要求，使用适当的机械或工具进行沟槽的开挖。
保持沟槽的平整和规整，确保电缆的敷设质量。
在开挖过程中，需要注意地下设施和管线的位置，避免损坏。
3.3 敷设电缆将电缆放入预先准备好的电缆套管中，并按照设计要求进行敷设。
要保证电缆的敷设深度和位置准确，并且避免电缆的过度拉伸或弯曲。
3.4 掩埋回填在电缆敷设完成后，进行土方回填和压实。
确保回填土的质量和密度，以达到电缆的保护和固定作用。
在回填过程中，需要注意避开其他地下管线和设施。
3.5 安装标识和保护措施在埋设的电缆上进行必要的标识和保护措施。
标识电缆的种类、电压等信息，并进行防护措施，以避免损坏和事故发生。
4. 施工后验收施工完成后，需要进行施工质量的验收。
直埋电缆施工方案
直埋电缆施工方案一、编制说明及依据施工依据及采用的标准、规范及资料如下：《电力工程电缆设计规范》GB 50217-2007《电气装置安装工程接地装置施工及验收规范》（GB50169-2016）《电气装置安装工程质量检验及评定规程》(DLT5161-2016）二、施工准备1. 作业条件要求(1）电缆线路的安装工程应按施工图进行施工。
(2) 与电缆线路安装有关的建、构筑物的土建工程质量,应符合国家现行的建筑工程施工及质量验收规范中的有关规定。
2。
施工前准备(1) 电缆的技术准备已完成.(2）敷设电缆的通道无堵塞。
（3）敷设电缆施工机具及施工用料已准备好，防护盖板贮备充足，电缆敷设架搭设完毕，且符合安全要求。
（4）电缆线路施工方案或施工组织设计已经编制。
（5）电缆型号规格及长度与设计资料核对无误。
(6) 临时联络指挥系统的设置。
3. 技术准备（1）施工图纸、技术资料、相应施工图集、规范、规程齐全；施工方案编制完毕并经审批，并进行技术交底.（2）施工前应组织施工人员充分熟悉相关图纸及设计要求。
用电缆线路的全长来定出每盘电缆的路径起始和终点的位置，然后将每盘电缆的路径分成各种类型的基本段。
(3) 施工前应对电缆进行详细检查。
电缆的规格、型号、截面、电压等级、长度等均符合设计要求，外观无扭曲、损坏等现象.4. 材料准备（1）电缆应具有出厂合格证、（2）对用于施工项目的电缆进行详细检查,其型号、电压、规格等应与施工图设计相符;电缆外观应无扭曲、坏损现象。
（3) 电缆外观完好无损，铠装无锈蚀、无机械损伤、无明显皱折和扭曲现象。
橡套、塑料电缆外及绝缘层无老化及裂纹.5. 劳动力准备电缆敷设前,提前做好人员的准备工作,保证敷设电缆时人员满足施工要求，同时对进场人员进行技术交底。
其中设安全员1人;技术员3人；工人20人。
6. 机具准备（1) 根据确定的施工方案及施工进度计划,确定施工机具需用量。
(2) 组织施工机具设备的落实，保证按期进场。
电缆管埋管及敷设方案
电缆管埋管及敷设方案
1、地下埋管深度不小于0.7m，与建筑物基础不小于0.6m。
2、电缆之间距离0.5m，电缆与树木距离不小于0.7m。
3、电缆保护管长度30m以下、有两个弯曲时，不得小于电缆直径的2.5倍。
4、电缆套管过道路保护管路基两边各2m，伸出排水沟0.5m。
5、直埋电缆在拐角处，接头处有明显的标桩。
6、钢管安装时，等原有钢管两头用铁搓打磨好坡口，一般1.5-2.5mm。
7、焊口完成后清理焊渣、打磨，然后做防锈及防腐处理。
所有埋管做三油两布。
8、电缆井的砌筑垫层C15混凝土100厚，无地下水时可以做200*200渗水坑，用黄河淤泥砖砌筑，内外墙抹灰。
井盖用加重铸铁防水井盖，道路上电缆井盖和道路一起浇筑时四周放14钢筋。
9、电缆井尺寸？。
