手机维修仪器与工具
手机维修(中级)题库知识点三
手机维修（中级）题库知识点三1、填空题相同频率及相同测试条件下，两相邻功率控制级的TX载频峰值功率的差值应不小于（）且不大于（）。
正确答案：1.5dB；3.5dB2、填空题（），即由于供电（江南博哥）系统条件发生改变，致使振荡电压源和电流发生改变、振荡器件的工作参数发生改变，最终使振荡器出现（）。
正确答案：推频效应；频率漂移3、判断题地址码的选用直接关系到CDMA网络的容量。
（）正确答案：对4、填空题低噪声放大器（LNA）被用来将天线收到的微弱的（），放大到混频器所需要的幅度。
正确答案：无线蜂窝信号5、单选GSM手机无论是在研发、生产还是维修当中有四项RF指标是必须测量的，下列不是发射指标的是（）。
A、射频输出功率B、灵敏度C、频率误差D、相位误差正确答案：B6、填空题点对点连接，短距离传输功耗低，可靠性和保密性较高的是（）技术的特点。
正确答案：BLUETOOTH7、判断题只有高精度、高稳定性的振荡才可以减小因频率偏移而造成的邻近信道干扰。
（）正确答案：对8、单选（）变频接收机就是将天线接收来的高频信号经过高频放大器放大后，与本振信号混频产生几首中频信号。
A、直接变频B、间接变频C、一次变频D、三次变频正确答案：A9、多选下列属于低电平触发开机的手机是（）。
A.摩托罗拉B.诺基亚C.三星D.松下正确答案：A, B, D10、判断题电源接口与手机相连接时，要先接负极再接正极，拆下电源接口时要先拆负极再拆正极。
（）正确答案：错11、判断题在拆机过程中，拆下的各种配件要统一放在桌面上，以防配件丢失。
（）正确答案：错12、单选以下电路中具有放大作用的是（）。
A.AB.BC.C正确答案：B13、多选在进行手机维修前必须先具备哪些物质条件（）。
A.技术资料B.维修工具C.检测仪器D.维修仪器与工具正确答案：A, B, C, D14、判断题分集技术是指系统能同时接收两个或更多个输入信号，这些输入信号的衰落可相关也可互不相关。
电子通讯设备维修手册
电子通讯设备维修手册第1章电子通讯设备概述 (3)1.1 设备分类与组成 (3)1.2 维修工具与仪器 (4)1.3 安全操作规程 (4)第2章维修基础知识 (4)2.1 电子元件识别与检测 (4)2.1.1 电阻器 (4)2.1.2 电容器 (5)2.1.3 电感器 (5)2.1.4 二极管、晶体管和场效应晶体管 (5)2.2 常用电子线路分析 (5)2.2.1 放大电路 (5)2.2.2 滤波电路 (5)2.2.3 信号发生电路 (5)2.2.4 电源电路 (5)2.3 维修思路与技巧 (5)2.3.1 故障诊断 (6)2.3.2 故障排查 (6)2.3.3 维修操作 (6)2.3.4 维修记录 (6)第3章信号传输线路维修 (6)3.1 同轴电缆故障排查与维修 (6)3.1.1 故障现象 (6)3.1.2 故障排查 (6)3.1.3 维修方法 (6)3.2 双绞线故障排查与维修 (6)3.2.1 故障现象 (6)3.2.2 故障排查 (6)3.2.3 维修方法 (7)3.3 光纤故障排查与维修 (7)3.3.1 故障现象 (7)3.3.2 故障排查 (7)3.3.3 维修方法 (7)第4章天馈系统维修 (7)4.1 天线故障排查与维修 (7)4.1.1 天线外观检查 (7)4.1.2 天线连接检查 (7)4.1.3 天线功能测试 (7)4.1.4 天线故障维修 (8)4.2 馈线故障排查与维修 (8)4.2.1 馈线外观检查 (8)4.2.2 馈线连接检查 (8)4.2.3 馈线功能测试 (8)4.2.4 馈线故障维修 (8)4.3 馈电系统故障排查与维修 (8)4.3.1 馈电系统部件检查 (8)4.3.2 馈电系统功能测试 (8)4.3.3 馈电系统故障维修 (8)4.3.4 系统调试 (8)第5章发射设备维修 (9)5.1 发射机故障排查与维修 (9)5.1.1 故障排查流程 (9)5.1.2 维修方法 (9)5.2 发射电源故障排查与维修 (9)5.2.1 故障排查流程 (9)5.2.2 维修方法 (9)5.3 发射控制系统故障排查与维修 (9)5.3.1 故障排查流程 (9)5.3.2 维修方法 (10)第6章接收设备维修 (10)6.1 接收机故障排查与维修 (10)6.1.1 故障现象识别 (10)6.1.2 故障排查步骤 (10)6.1.3 维修方法 (10)6.2 接收电源故障排查与维修 (10)6.2.1 故障现象识别 (10)6.2.2 故障排查步骤 (10)6.2.3 维修方法 (11)6.3 接收控制系统故障排查与维修 (11)6.3.1 故障现象识别 (11)6.3.2 故障排查步骤 (11)6.3.3 维修方法 (11)第7章通信设备维修 (11)7.1 交换设备故障排查与维修 (11)7.1.1 故障现象描述 (11)7.1.2 故障排查步骤 (11)7.1.3 维修方法 (12)7.2 调度设备故障排查与维修 (12)7.2.1 故障现象描述 (12)7.2.2 故障排查步骤 (12)7.2.3 维修方法 (12)7.3 通信电源故障排查与维修 (12)7.3.1 故障现象描述 (12)7.3.2 故障排查步骤 (12)7.3.3 维修方法 (13)第8章无线电设备维修 (13)8.1 无线电发射设备故障排查与维修 (13)8.1.1 故障排查流程 (13)8.1.2 维修方法 (13)8.2 无线电接收设备故障排查与维修 (13)8.2.1 故障排查流程 (13)8.2.2 维修方法 (14)8.3 无线电频率合成器故障排查与维修 (14)8.3.1 故障排查流程 (14)8.3.2 维修方法 (14)第9章卫星通信设备维修 (14)9.1 卫星天线故障排查与维修 (14)9.1.1 故障排查步骤 (14)9.1.2 维修方法 (15)9.2 卫星接收设备故障排查与维修 (15)9.2.1 故障排查步骤 (15)9.2.2 维修方法 (15)9.3 卫星通信系统调试与优化 (15)9.3.1 系统调试 (15)9.3.2 系统优化 (15)第10章维修案例分析 (16)10.1 发射设备维修案例 (16)10.1.1 案例一：某型号无线电发射设备功率下降 (16)10.1.2 案例二：某型号手机发射信号弱 (16)10.2 接收设备维修案例 (16)10.2.1 案例一：某型号无线电接收设备灵敏度低 (16)10.2.2 案例二：某型号手机接收信号差 (16)10.3 通信设备维修案例 (16)10.3.1 案例一：某型号路由器通信中断 (16)10.3.2 案例二：某型号交换机端口故障 (16)10.4 综合故障排查与维修案例 (16)10.4.1 案例一：某型号通信基站整体故障 (17)10.4.2 案例二：某型号网络设备集体故障 (17)第1章电子通讯设备概述1.1 设备分类与组成电子通讯设备作为现代社会信息交流的重要工具，其种类繁多，功能各异。
手机维修的基本工具有摄子
手机维修的基本工具有：摄子、焊宝、BGA植锡钢网、维修佬、焊锡丝、维修卡具、维修连接线、通讯维修专用电源、热风拔放台、恒温烙铁、示波器、频率计。
摄子：主要用来夹取、安装手机中的元件和BGA植锡。
主板定位等作用。
用直摄子和弯摄子二种。
焊宝：又称焊油。
助焊剂主要作用用来润滑和加焊元件，防止虚焊和掉点现象。
植锡钢网：主要用于做BGA芯片锡球的工具。
根据BGA的规格不同，钢网孔的大小和间距各不相同。
维修佬：又称锡膏或锡浆它主要是做BGA时所用到。
正常情况下放在冰箱存放，温度24摄氏度左右。
焊锡丝：主要在维修过程中用于加焊和焊接的材料。
有有铅和无铅之分，无铅较有铅颜色白亮，为环保型产品。
维修卡具：主要固定手机主板的作用，防止在维修中主板放置不稳及移动而造成元件脱落或移位。
维修连接线：适用在手机主板断线的连接，又称飞线。
它根据主板的位置不同所选择的粗细不同。
通讯维修专用电源：又称直流电源，它主要把日常生活所用的交流电通过内部整流变成直流电，输出的范围为0——15伏a.交流电：就是指电流的大小和方向随着时间的变化而改变的电流。
字母用“AC”表示日常用生活用电都为交流电，一般为220伏的交流电。
b.直流电：就是指电流的大小和方向随着时间的变化而不改变的电流。
字母用“DC”表示。
手机的供电为3。
6—4。
2伏的直流电。
直流电源的作用：a.可以取代电池开机。
其中红夹代表夹电池座的正极，黑夹代表夹电池座的负极。
黄夹代表电池类型检测而绿夹代表温度检测线。
绿夹主要运用在诺基亚、三星、松下、飞利浦告等手机上，主要是防止温度过高对手机主板带来损伤，起保护作用。
b.可以快速充电。
因我们用万用充或线充充电时的电流大多在100mA，而我们用直流电源充电时通过改变直流电源与电池的压差值来改变充电电流的大小，从而缩短充电的时间。
正常快充电流在600mA以内。
注意充电电流不要过大否则会损坏电池或直流电源。
c.可以测试手机的信号强度。
根据手机在接收或发射信号电磁波的强度来判断手机有无信号和信号的强度强弱。
维修作业指导书模板
维修作业指导书模板篇一：维修作业指导书一、工具/设备/辅料1、恒温烙铁（270度-350度） 4、电批、镊子等维修治具7、助焊剂2、无水酒精5、万用表 8、直流电源器3、锡线（φ0.6-0.8mm） 6、静电坏 9、无尘布等二、作业内容1、维修不良品前应先检测手机不良故障是否与不良标中记录一致；烙铁与电批是否经过每日的检测，并且检测结果是否合格。
2、了解不良品所占的比例，分门类别进行维修，对故障原因从各自的维修经验入手进行作业。
3、对于维修好的单板应从单板测试工位下拉，进行拆装过的整机从第一外观工位下拉，未经拆过的整机从第二外观下拉。
4、对修好的单板、整机必须贴做上一定的标识，方便不良确认。
5、具体维修可参考附件一《常见故障及维修一览表》。
6、检测维修后的手机是否存在其它不良故障，修理在焊接电子元器件时必须注意元器件的可极性是否焊反，对所维修的机型及其功能各项必须清楚，并能熟练操作运用该类手机。
三、外观、功能修理要求1、维修过程中必须带好静电环，台面要干净、整洁。
2、修理工位必须了解手机的工艺要求及手机的结构，熟练使用、维护本工位的仪器、设备。
3、维修过程中遵从现场的工艺要求，不得善自简化工艺，不要造成其它工艺不良或不良功能坏机。
对有怀疑因工艺等问题造成故障时，应及时向现场PIE工程师或管理人员反映，以维持生产的正常生产。
4、维修中要遵从由易到难的原则，对所有功能性的故障要运用手机的原理进行分析后再动手解决，找出问题的根源，逐个排除问题。
5、作业不良必须通知其操作位，讲明不良原因及正确操作方法，是来料原因必须及时反映给管理人员，以便及时控制不良率。
6、在生产上出现同一问题较多的故障机，必须及时向现场PIE工程师或管理人员反映。
7、对时好时坏的性能不稳定故障机，必须进行多次检测，直到正常为止。
8、更换部件时，必须先行确认，不可对没有必要更换的手机部件进行更换，以节约不必要的物料损耗。
9、经维修的故障元件要求分明别类，并作好标示记录。
手机维修仪器使用说明
DC4322型双踪20M示波器的使用1.实习指导(1)如何读出被测信号的幅度值被测信号的幅度值等于被测信号在垂直方向所占的格数与与伏伎选择开关的乘积,用公式表示就是:幅度值=伏俊选择开关的档位X被测信号所占格数例如:若测得的某一信号的波形如图图4-3所示,其中,伏/度选择开关置于0.5V/DW,描时间选择开关置于0.5ms/DW,测试探头置于1:1｡从图中可以看出,该波形的峰—峰值在垂直方向上占4格,根据以上公式,可知该信号的幅度值为:0.5V/DWx4格=2V｡若测试探头置于10:1,则被测信号的幅度值应乘以10,即2Vxl0=20V｡(2)如何读出被测信号的周期和频率示波器上显示的波形的周期和频率,用波形在X轴上所占的格数来表示｡被测信号一个完整的波形所占的格数与扫描时间开关的档位的乘积,就是该波形的周期T｡周期的倒数就是频率(f)｡用公式表示就是:周期(T)=扫描时间选择开关的档位X被测信号一个周期在水平方向上所占的格数｡频率(f)=1/T｡例如:图4-3,从图中可以看出,被测信号在一个周期内占用4个格,所以被测信号的周期为:0.5msx4=2ms｡频率为:f=l/T=l/2ms=I/0.002s=500Hz｡直流电压的测量置输入耦合开关于“DC”位置,扫描时间选择开关可置任意档,被测信号直接从Y轴输入,若扫描线.原在中间,则正电压输入后,扫描线上移,负电压输入后,扫描线下移,扫描线偏移的格数乘以伏/度选择开关的档位,即可计算出输入信号的直流电压值｡例如:图4-3是输入耦合开关置于“AC“位置所测得的信号,若将输入耦合开关置于“DC”,后,被测信号波形向上平移了3个格,则根据以上可知:被测点的直流电压为:3xO.5V/DW=1.5Vo若使用的是10:1探头,则被测信号的波形幅度为:3x0.5V/DWxl0=15V｡另外,若图4-3中的波形是将扩展控制开关(即上节中的第15､16旋钮)拉出(增益扩展5倍)时测得的,则被测信号的幅度应为:3x0.5V/DIVxl/5=0.3V交流电压的测量置输入耦合开关于“AC”,位置(扩展控制开关未拉出,)将交流信号从Y轴输入,就能测量信号波形峰-峰间或某两点间的电压幅值｡从屏幕上读出波形峰·峰间所占的格数,将它乘以伏/度选择开关的档位,即可计算出被测信号的交流电压值｡若将扩展控制开关拉出,则再除以5｡频率和周期的测量置输入耦合开关于“AC”,位置,观察屏幕上信号波形的一个周期内在水平方向上所占的格数,则信号的周期为扫描时间选择开关的档位与格数的乘积,信号的频率为周期的倒数｡当扩展旋钮(即上节的第29旋钮)被拉出时,上述计算的周期应除以10｡2.操作(1)使用前的准备将面板上的各旋钮置于下列位置(以使用Y1通道测量信号为例):辉度控制置于中间｡输入耦合开关置于AC｡伏/度选择开关根据被测信号的幅度划､置于适当位置(如:被测信号在5V左右,可将此开关置于IV/DIV)｡位移/直流偏置开关置于中间位置｡工作方式选择开关置于通道1位置｡扫描时间选择开关根据被测信号的频率置于合适位置(一般情况下,若测量的是模拟视频信号,易置于20--50ii,s/DW｡若测量的是模拟音频信号,易置于0.1~lms/DIV｡若测量的是数字信号,易置于0.5txs4)W｡)扫描微调置于校正位置(顺时针旋到底)｡触发源选择开关置于“内”｡内触发选择开关置于“Y1”｡触发方式选择置于“自动”｡接通电源开关,电源指示灯亮,几秒钟后,屏幕上应看到一条扫描线,再适当调节辉度旋钮,使扫描线亮度适中,调节聚焦旋钮,使扫描线最细,调节位移旋钮,使扫描线和屏幕中间的水平刻度线重合｡预热几分钟之后,示波器就可以使用了｡(2)测量诺基亚3310手机13MHzVCO(G502)输出的13MHz信号波形,并计算出其周期和幅度｡3.注意事项(1)测试前,应首先估算被测信号的幅度大小,若不明确,应将示波器的伏/度选择开关置于最大档,避免因电压过大因损坏示波器｡(2)在测量小信号波形时,由于被测信号较弱,示波器上显示的波形就不容易同步,这时,可采取以下两种方法加以解决:仔细调节示波器上的触发电平控制旋钮(第34旋钮),使被测信号稳定和同步｡必要时,可结合调整扫描微调旋钮(第27旋钮),但应注意,调节该旋钮,会使屏幕上显示的频率读数发生变化(反时针旋转扫描因素扩大2.5倍以上勺,给计算频率造成一定困难,一般晴况下,应将此旋铡顷时针旋转到底,使之位于校正位置(CAL)｡可使用与被测信号同频率(或整数倍)的另一强信号作为示波器的触发信号,该信号可以从直接从示波器的第二通道输入｡(3)示波器工作时,周围不要放一些大功率的变压器,否则,测出的波形会有重影和噪波干扰｡(4)示波器可作为高内阻的电流电压表使用,手机电路中有一些高内阻电路,若作用普通万用表测电压,由于万用表内阻较低,测量结果会不准确,而且还可能会影响被测电路的正常工作,而示波器的输入阻抗比起万用表要高得多,使用示波器直流输入方式,先将示波器输入接地,确定好示波器的零基线,就能方便地测量被测信号的直流电压DC4322型双踪20M示波器一､DC4322型双踪20M示波器功能DC4322型双踪20M示波器面板上的各种开关､旋钮安装位置示波器面板上主要有以下开关和按钮,说明如下:(1)电源开关(POWER)(2)电源指示灯(3)聚焦控制旋钮(FOCUS)用于调节聚焦直至扫描线最细,虽然在调节亮度时聚焦能自动调整,但有时要用手动调节以便获得最佳效果｡(4)刻度照明控制(工LLUM)(5)基线旋转(TRACEROTATION)用于调节扫描线使其和水平刻度线平行,以克服外磁场变化带来的基线倾斜,用螺丝刀调节｡(6)辉度控制(1NTENSITY)顺时针旋转｡辉度增加｡(7)保险丝盒(FUSE)内装1A保险丝(8)电源插座(ACINLET)(9)通道1输入端(Y11NPUT)被测信号由此输入Y1通道,当示波器工作在X-Y方式时,输入到此端的信号作为X轴信号｡(10)通道2输入端(Y21NPUT)被测信号由此输入Y1通道,当示波器工作在X-Y方式时,输入到此端的信号作为Y轴信号｡(11)､ (12)输入耦合开关(AC-GND-DC)用以选择被测信号输入至Y轴放大器输入端的耦合方式｡AC:当开关拔至此位置时,只耦合交流分量,隔离输入信号的直流分量,使屏幕上显示的信号波形不受直流电平的影响｡GND:当开关拔至此位置时,输入信号接地｡DC:当开关拔至此位置时,输入信号直接加到Y轴放大器输入端,其中既有直流成分,又有交流成分｡(13)､ (14)伏/度选择开关(VOLTS/DIV)用于选择垂直偏转因素｡可以方便地观察垂直放大器上各种幅度范围的波形,当使10:1输入探极时,要将屏幕显示的幅度X10｡(15)､ (16)微调/扩展控制开关(VAR PULLx5 GAIN)当此旋钮被拉出时,垂直系统的增益扩展5倍｡(17)､(18)不校准灯(UNCAL)灯亮表示微调旋钮没有处在校准位置｡(19)位移/直流偏置(POSITION)(PULL DC OFFSET)位移用于屏幕上Y1信号垂直方向上的位移,/顷时针旋转扫描线上移｡(20)位移/拉一倒相(POSITION)(PULLINVERT)位移用于调节屏幕上Y2信号垂直方向的移｡拉出旋钮,输入到Y2的信号极性被倒相｡(21)工作方式开关(MODE)用于选择垂直偏转系统的工作方式｡Y1:只有加到Y1通道的信号能显示｡Y2:只有加到Y2通道的信号能显示｡交替: (ALT)加到Y1和Y2通道的信号能交替显示在屏幕上,这个工作方式通常用于观察加在两个通道上信号频率较高的情况｡断续(CHOP):在这个工作方式时,加到Y1和Y2的信号受约250KHz自激振荡电子开关的控制,同时显示在屏幕上,这个方式用于观察两通道信号频率较低的情况｡相加(ADD):显示加到Y1Y2信号的代数和｡(22)Y1输出插口(Y10UTPUT)输出Y1信号的取样信号(23)直流偏置电压输出插口(DC OFFSET VOLT OUT)当仪器置于直流偏置方式时,在此插口配接数字万用表,可以直接读出被测量的电压值｡(24)､ (25)直流平衡调节控制(DCBAL)直流平衡调节控制用于直流平衡调节,方法如下:置Y1､Y2输入耦合开关接地,置触发方式开关为自动,然后移扫描线到刻度中心(垂直方向)｡将v/div开关在5mr和10mv档之间变换,调直流平衡,直至扫描线无任何位移即可｡(26)扫描时间选择开关(TIME/DW)用于选择扫描时间因素,从0.2μs-0.2s/div,共19档｡(27)描微调(SWP VAR)此开关在校准位置时,扫描因素从TIME/DW读出,当此开关不在校准位置时,可连续微调扫描因素,反时针旋转到底时扫描因素扩大2.5倍以上｡此开关平时应位于校正位置｡(28)扫描不校正灯(SWP UNCAL)灯亮表示扫描因素不在校正位置｡(29)位移/扩展(POSITION/PULLxl0 MAG)未拉出时用于水平移动扫描线,拉出后将扫描扩展10倍｡(30)Yl:交替扩展(Y1 ALTMAG)通道1的输入信号能以x1(常态)和X10(扩展)两种扫描方式上下交替显示｡(31)触发源选择开关(SOURCE)用于选择扫描触发信号源｡内(1NT):取加到Y1或Y2的信号作为触发源｡平时应置于此位置｡电源(LINE):取交流电源信号作为触发源｡外(EXT):取加到外触发输入端的信号作为触发源,多用于特殊信号的触发｡(32)内触发选择开关(1NTTRIG)本开关是用于选择不同的内触发源Y1:取加到Y1的信号作为触发信号｡Y2:取加到Y2的信号作为触发信号｡组合方式(VERTMODE):用于同时观察两个波形,同步触发信号交替取自Y1和Y2｡(33)外触发输入插座(TRIG m)用于外触发信号的输入｡(34)触发电平控制(LEVEL)按进去为正极性触发(常用),拉出来为负极性触发｡(35)触发方式选择(TRIG MODE)自动(AUTO):本状态下,仪器在有触发信号时,同正常的触发扫描,波形可稳定显示,在无信号输入时,可显示扫描线｡常态(NORM):有触发信号时才产生扫描,在没有信号和非同步状态下,没有扫描线｡当信号频率很低(25MHz以下)影响同步时,宜采用本触发方式｡电视场(TV-V):用于观察电视信号中的全场信号波形｡电视行(TV-H):用于观察电视信号中的行信号波形｡电视场､电视行触发仅适用于负同步信号的电视信号｡(36)外增辉输入但XT BLANKING)辉度调节信号输入端,与机内直流耦合,加入正信号时辉度降低,加入负信号时辉度增加｡(37)校正方波输出(CAL 0｡5V)､0.5V1KHz信号输出端｡(38)接地端(GND)手机常见信号波形的测试机中很多关键测试点,用万用表测量很难确定信号是否正常,此时,必须借助示波器进行测量｡示波器是反映信号瞬变过程的仪器,它能把信号波形变化直观显示出来｡手机中的脉冲供电信号､时钟信号､数据信号､系统控制信号,QXL/Q､TXI/Q以及部分射频电路的信号等,都能在示波器的荧屏上看到｡通过将实测波形与图纸上的标准波形(或平时积累的正常手机波形)作比较,就可以为维修工作提供判断故障的依据｡一､13MHz时钟和32.768kHz时钟信号波形1.指导手机基准时钟振荡电路产生的13MHz时钟,一方面为手机逻辑电路提供了必要条件,另一方面为频率合成电路提供基准时钟｡无13MHz基准时钟,手机将不开机,13MHz基准时钟偏离正常值,手机将不入网,因此,维修时测试该信号十分重要｡手机的13MHz基准时钟电路,主要有两种电路:一是专用的13MHzVCO组件,它将13MHz的晶体及变容二极管､三极管､电阻电容等构成的13MHz振荡电路封装在一个屏蔽盒内,组件本身就是一个完整的晶振振荡电路,可以直接输出13MHz时钟信号｡现在一些新式机型,如诺基亚3310､8210､8850手机等,使用的基准时钟VCO组件是26MHz,26MHzVCO电路产生的26MHz信号再进行2分频,来产生13MHz信号供其它电路使用｡基准时钟VCO组件一般有4个端El:输出端､电源端､AFC控制端及接地端｡另一种是由一个13MHz石英晶体､集成电路和外接元件构成晶振振荡电路,现在一些机型,如摩托罗拉V998､L2000等,使用的是26MHz晶振,三星A188手机使用的是19.5MHz晶振,电路产生的26MHz或19.5MHz信号再进行2或1.5倍分频,来产生13MHz信号供其它电路使用｡13MHz信号在手机开机后均可方便地测到｡另外,手机中的32.768~z实时时钟信号也可方便地用示波器进行测量,波形为正弦波｡2.操作以摩托罗拉T2688手机为例,用示波器测试13MHz时钟信号放大管IC402的4脚输出的13MHz时钟波形｡正常情况下,该脚波形是一个幅度为0.8V的正弦波｡二､发射VCO控制信号1.指导在发射变频电路中,TXVCO输出的信号一路到功率放大电路,另一路TXVCO信号与R)ⅣCO信号进行混频,得到发射参考中频信号;发射己调中频信号与发射参考中频信号在发射变换模块中的鉴相器中进行比较,再经一个泵电路(一个双端输入,单端输出的转换电路),输出一个包含发送数据的脉动直流控制电压信号｡去控制TXVCO 电路,形成一个闭环回路,这样,由TXVCO电路输出的最终发射信号就十分稳定｡在维修不入网､无发射故障时,需要经常测量发射VCO的控制信号,以圈定故障范围｡2.操作以摩托罗拉T2688手机为例,测试发射VCO(U606)的控制信号｡用示波器测试该脚波形时,需拔打“112”以启动发射电路｡正常情况下,该脚波形为一幅度1.8Vp-p左右的脉冲信号,周期为4.6ms｡波形如图5-4所示｡三､RXUQ､TXUQ信号1.指导维修不入网故障时,通过测量接收机解调电路输出的接收RXUQ信号,可快速判断出是射频接电路故障还是基带单元有故障｡MUQ信号波形酷似脉冲波｡用示波器可方便地测量｡真正的接收信号是在脉冲波的顶部｡若能看到该信号,则解调电路之前的电路基本没问题｡发射调制信号(TXMOD)一般有4个,也就是常说到的TXFQ信号,它是发信机基带部分加工的“最终产品”｡使用普通的摸拟示波器测量TXFQ信号时,将示波器的时基开关旋转到最长时间/格,拔打“112”,如果能打通“112”,这时候就可以看到一个光点从左到右移动,如果不能打通“112”,波形是一闪就不再来了｡TX-UQ波形与RXUQ类似｡2.操作以摩托罗拉T2688手机为例,用示波器测试中频ICU603的20､21､22､23脚输出的RXUQ信号波形和13､14､15､16脚输入的TXI/Q信号波形｡正常波形如图5-5所示｡四､接收使能RXON\发射使能TXON信号1.指导RXON是接收机启闭信号,其作用一是可间接判别手机的硬件好不好?硬件有问题,开机后RXON出现的次数多,持续的时间长｡二是可间接判别接收机系统在射频RF部分这一段是否能完成其唯一的目标一将射频信号变为基带信号,完不成,则接收机有问题｡TXON是发射启闭信号,维修无发射故障机时,测量TXON信号很有必要｡如果TXON信号测不出来,说明手机的软件或CPU有问题｡如果TXON瞬间可以出来,但仍打不了电话,说明故障己缩小到了发信机范围｡使用数字存储示波器可方便地测到RXON､TXON信号,测试时要拔打“112”以启动接收和发射电路｡使用普通的模拟示波器,要将时基开关拨到最长时间/格,测到的信号是一个光点从左向右移动并不断向上跳动｡2.操作以摩托罗拉T2688手机为例,用示波器测试RXON(CPU的70脚)信号｡正常的情况下的波形如图5—6所示｡五､CPU输出的频率合成器数据SYNDAT\时钟SYNCLK和使能SYNEN(SYNON)信号1.指导CPU通过“三条线” (即CPU输出的频率合成器数据SYNDAT､时钟SYNCLK和使能SYNEN信号)对锁相环发出改变频率的指令,在这三条线的控制下,锁相环输出的控制电压就改变了,用这个己变大或变小了的电压去控制压控振荡器的变容二极管,就可以改变压控振荡器输出的频率｡2.操作以摩托罗拉T2688手机为例,测试CPU的59脚(SYNEN)､79脚(SYN-DATA)､80脚(SYN-CLK)信号波形｡正常波形如图5-7所示｡六､卡数据SIMDAT\卡时钟SIMCLK和卡复位SIMRST信号1.指导维修不识卡故障时,通过测量卡数据SI~AT､卡时钟S~CLK和卡复位S~RST信号可快速地确定故障点,卡数据S~DAT､卡时钟S~CLK和卡复位S~RST信号波形类似,均为脉冲信号｡2.操作以摩托罗拉T2688手机为例,·测试SIM座上的卡数据S~DAT､卡时钟S~CLK和卡复位S~RST信号｡七､显示数据SDATA和时钟SCLK波形1.指导CPU通过显示数据SDATA和显示时钟SCLK进行通信,若不正常,手机就不能正常显示,手机开机后就可以测到该波形｡2.操作以摩托罗拉T2688手机为例,测试CPU的2~11脚输出的显示数据信号波形｡正常波形如图5-8所示｡八､受话器两端的信号1.指导手要在受话时,用示波器可以方便地受话器两端测到音频波形｡2.操作以摩托罗拉T2688手机为例,测试爱受话器两端在受话时的信号波形｡正常波形如图5-9所示九､振铃两端的信号1.指导将手机设置在铃声状态,在接收到电话时,振铃两端应有音频波形出现(一般为3Vp-p左右)｡2.操作测试摩托罗拉T2688手机振铃两端在振铃时的信号波形｡十､照明灯驱动信号1.指导手机的照明灯电路采用的电路主要有两种方式,一种是采用发光二极管组成的电路,另一种是采用“电致发光板”组成的电路｡下面以爱立信T18手机和爱立信T28手机为例进行说明｡爱立信T18手机的键盘灯电路主要由发光二极管H551一H560,控制开关管V614､V615等元件组成,原理电路如5—10所示｡发光二极管的点亮和熄灭是由微处理器LED3K信号(CPU的69脚)来控制的,使开关管V614､V615导通,从而使发光二极管点亮｡键盘灯驱动信号(CPU的69脚)波形如图5-11所示｡波形幅度为3Vp-p左右,周期为16.4us｡从波形图中可以看出,CPU的69脚发出的驱动信号是脉冲式的,而不是直流电压,但为什么没看见发光二极管一亮一暗呢?这是利用了人眼的“视觉暂留”的特点,也就是说,人眼看到了一个光,光消失之后的很短时间内,眼睛里仍留着那个光｡另一方面,发光二极管还没有完全无光,电流又流过了它,又要发光,这样看上去灯就一直亮着｡爱立信T28手机的键盘和LCD照明灯电路较为特殊,它采用了“电致发光”技术,发光的原理是:荧光粉在交变电场的作用下被激发而发出光来,电致发光可发出红色､蓝色或绿色的光,T28手机发出的光是绿色｡T28手机较为省电,很大程度上取决于该机采用了“电致发光”技术,一般手机的发光二极管有几个,一亮起来要耗电50mA左右,而T28手机只耗电10mA左右｡电致发光需要的驱动电压较高,T28手机采用了170V峰·峰值的双向三角波,由N750的6､8脚产生｡电路如图5—12所示｡N750的6､8脚波形如图5-13所示｡波形幅度为170Vp-p左右,周期为4ms｡以摩托罗拉T2688手机为例测试CPU的134脚输出的背景灯点亮控制信号波形｡波形如图5-14所示｡十一､脉宽调制信号(PWM)1.指导手机中脉宽调制信号不多,脉宽调制信号的特点是,波形一般为矩形波,脉宽占空比不同,经外电路滤波的电压也不同,此信号也能方便地用示波形测量｡如爱立信T28手机的显示对比度控制电路就采用了脉宽调制控制方式｡D600的M13､B14脚输出的信号即为脉宽调制信号,M13脚(在C636电容上测)波形如图5-15所示｡波形幅度为3Vp-p左右,图中虚线为对比度变化时所出现的波形｡以爱立信T28手机为例,测试M13脚(在C636电容上测)的PWM波形｡射频信号源的使用一､AT808射频信号源介绍因为基站发出的手机接收信号是不稳定的,并且一般都在-70dBm--90dBm,有些地方更弱,甚至无信号｡为了使广大手机维修人员更方便使用频谱分析仪,测量分析射频电路,特别是中频信号等,为此,一些公司研究了一种能模拟一个蜂窝移动手机接收频段的射频信号源,它主要用于移动接收机故障的维修,是频谱分析仪的最佳“拍档”｡下面以安泰信公司研制出AT808手机射频信号源为例进行说明｡AT808射频信号源可输出935-960MHz之间可调的射频信号,通过按钮操作,并可设置3个固定的频率输出｡它们分别是50信道的945MHz;75信道的950MHz;100信道的955MHz｡用固定点频输出,可以保证输出精确固定的射频接收信号,从而能更稳定,更容易判断测量接收中频及后级电路是否正常｡二､射频信号源的使用1.指导射频信号源输出的信号幅度范围在-85--20dBm之间｡通过衰减按键的操作,可设置不同幅度的信号输出,在检修无接收故障时,通常设置信号发生器的输出为-20dBm左右(不要按下任何衰减按键,此时信号源输出幅度为—20dBm),在检修接收差故障时,通常设置信号输出幅度在-70dBm-左右(同时按下衰减按键20dB､20dB､10dB此时信号源输出幅度即为-70dBm)｡对于摩托罗拉和诺基亚手机,可将故障机设置在测试状态下,设置接收机工作的信道为75信道(即950MHz)｡选择射频信号源上的75信道的点频即可｡也就是要使被测故障机的工作信道与AT808信号源上的信道对上,这样信号源上的信号才能进入手机｡对于其它手机,可将射频信号设置在任何一个信道上,但需配合频谱分析仪使用｡在进行射频信号源与手机连接时,只需通过射频电缆连接到故障机的天线触点处即可｡2.操作(1)摩托罗拉手机将射频信号源调节到950MHz,-20dBm｡用测试指令450075#或450754#,设置故障机工作在GSM的75信道｡用频谱分析仪检查手机接收机射频信号､中频信号等｡(2)诺基亚手机将射频信号源调节到950MHz､-20dBm｡启动诺基亚维修软件WINTESLA,将CHANNEL中的60改为75,按回车键,选择CONTINUOUS,用频谱分析仪检查接收机射频信号､中频信号等｡(3)其他手机将射频信号源设置在任意一个频点､-20dBm｡用频谱分析仪检查接收机射频信号､中频信号等｡频谱分析仪的使用在维修手机不入网时,经常需要测量13MHz信号｡一般情况下,可以用示波器判断13MHz电路信号的存在与否,以及信号的幅度是否正常,然而,却无法利用示波器确定13MHz电路信号的频率是否正常,用频率计可以确定13MHz 电路信号的有无,以及信号的频率是否准确,但却无法用频率计判断信号的幅度是否正常｡然而,使用频谱分析仪可迎刃而解,因为频谱分析仪既可检查信号的有无,又可判断信号的频率是否准确,还可以判断信号的幅度是否正常｡同时它还可以判断信号,特别是VCO信号是否纯净｡可见频谱分析仪在手机维修过程中是十分重要的｡另外,数字手机的接收机､发射机电路在待机状态下是间隙工作的,所以在待机状态下,频率计很难测到射频电路中的信号,对于这一点,应用频谱分析仪不难做到｡一､使用前须知在使用频谱分析仪之前,有必要了解一下分贝(dB)和分贝毫瓦(dBm)的基本概念,下面作一简要介绍｡1.分贝(dB)分贝是增益的一种电量单位,常用来表示放大器的放大能力､衰减量等,表示的是一个相对量,分贝对功率､电压､电流的定义如下:分贝数:101g(dB)分贝数=201g(dB)分贝数=201g(dB)例如:A功率比B功率大一倍,那么,101gA/B=10182’3dB,也就是说,A功率比B功率大3dB,2.分贝毫瓦(dBm)分贝毫瓦(dBm)是一个表示功率绝对值的单位,计算公式为:分贝毫瓦=101g(dBm)例如,如果发射功率为lmw,则按dBm进行折算后应为:101glmw/1mw=0dBm｡如果发射功率为40mw,则10g40w/1mw--46dBm｡二､频谱分析仪介绍生产频谱分析仪的厂家不多｡我们通常所知的频谱分析仪有惠普(现在惠普的测试设备分离出来,为安捷伦)､马可尼､惠美以及国产的安泰信｡相比之下,惠普的频谱分析仪性能最好,但其价格也相当可观,早期惠美的5010频谱分析仪比较便宜,国产的安泰5010频谱分析仪的功能与惠美的5010差不多,其价格却便宜得多｡下面以国产安泰5010频谱分析仪为例进行介绍｡1.性能特点AT5010最低能测到2.24uv,即是-100dBm｡一般示波器在lmv,频率计要在20mv以上,跟频谱仪比相差10000倍｡如用频率计测频率时,有的频率点测量很难,有的频率点测最不准,频率数字显示不稳定,甚至测不出来｡这主要是频率计灵敏度问题,即信号低于20mv频率计就无能为力了,如用示波器测量时,信号5%失真示波器看不出来,在频谱仪上万分之一的失真都能看出来｡但需注意的是,频谱仪测量的是高频信号,其高灵敏度也就决定了,要注意被测信号的幅度范围,以免损坏高频头,在2.24uv-1V之间,超过其范围应另加相应的衰减器｡AT5010频谱分析仪频率范围在0.15~1000MHz(1G),其系列还有3G､8G､12G等产品｡AT5010频谱分析仪可同时测量多种(理论上是无数个)频率及幅度,Y轴表示幅度,X轴表示频率,因此能直观的对信号的组成进行频率幅度和信号比较,这种多对比件的测量,示波器和频率计是无法完成的｡。

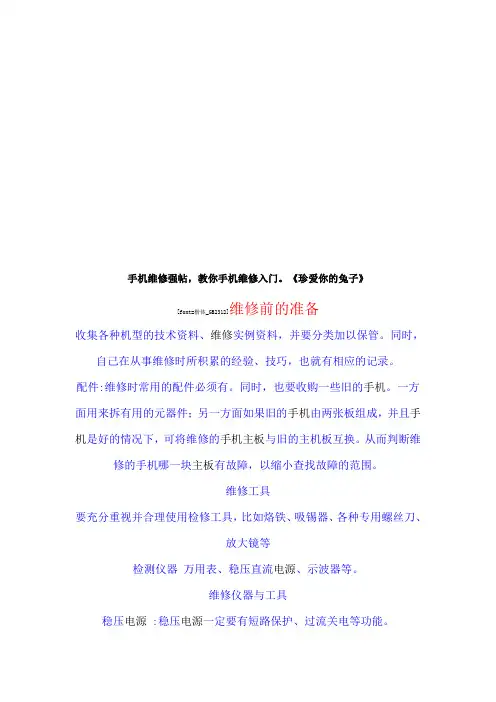

教你手机维修入门知识
手机维修强帖，教你手机维修入门。
《珍爱你的兔子》[font=楷体_GB2312]维修前的准备收集各种机型的技术资料、维修实例资料，并要分类加以保管。
同时，自己在从事维修时所积累的经验、技巧，也就有相应的记录。
配件:维修时常用的配件必须有。
同时，也要收购一些旧的手机。
一方面用来拆有用的元器件；另一方面如果旧的手机由两张板组成，并且手机是好的情况下，可将维修的手机主板与旧的主机板互换。
从而判断维修的手机哪一块主板有故障，以缩小查找故障的范围。
维修工具要充分重视并合理使用检修工具，比如烙铁、吸锡器、各种专用螺丝刀、放大镜等检测仪器万用表、稳压直流电源、示波器等。
维修仪器与工具稳压电源 :稳压电源一定要有短路保护、过流关电等功能。
万用表:作为手机维修一般有指针式万用表。
示波器:作为手机维修最好用100MHz的示波器，它可以测到100MHz以下的各种波形。
频率计:可用来测试发射的频率、13MHz时钟等信号。
频率分析仪价格高，一般维修人员不必买。
电烙铁。
热风枪。
超声波清洗仪。
专用拆卸工具、导线等手机维修的一般流程（1）先了解后动手。
拿到一部待修机后，先不要急于动手，而是要首先询问故障现象，发生时间以及有什么异常现象。
观察手机的外观，有无明显的裂痕，缺损，若是翻盖没有了，天线折了，键盘秃了，就可大致判断机器的故障，另外问清机器是不水二手机，在别的地方修过没有，使用的年限大概是多少。
对于一位优秀的维修技术人员来说，在询问了解故障的过程中，可以大致判断故障的范围和咳能出现故障的部件，从而为高效，快捷地检修故障奠定基础。
（2）先简后繁，先易后难。
（3）先电源后整机。
把电源用稳压电源代替，注意稳压电源的电压值须用万用表的电压档去校正，稳压源的输出值应当调到和电池一样的值，7。
2V，6V，4。
8V，3。
6V或其它值。
用鳄鱼夹找到电池座的正负端，加上稳压源，在稳压源的供电回路串接高精度的万用表。
在开机前先看电源的输出是不是0MA，如果不是，那么手机电路存在漏电。
手机维修的十三大方法
手机维修的十三大方法一、补焊法手机电路的焊点面积小，它是一种随身携带的物品，震动、摔打可以说是难以避免的，因此极容易出现虚焊的故障，正因为如此，许多手机维修人员也都是靠一只热风枪“打天下”和起家的，可见，补焊法在手机维修中的重要意义。
所谓补焊法，就是通过工作原理的分析判断故障可能在哪一单元，然后在该单元采用大面积“补焊并清洗。
即对相关的、可疑的焊接点均补焊一遍。
补焊的工具可用热风枪和尖头防静电烙铁。
二、电压法1. 电源输出电压是否正常。
手机一般采用专用电源芯片产生整机的供电电压，包括射频部分，逻辑／音频部分，电路各部分对这两组供电进行再分配。
2. 接收电路供电是否正常。
如低噪声射频放大管、混频管、中频放大管的偏置电压是否正常，接收本振电路的供电是否正常等。
3. 发射电路供电是否正常。
如发射本振电路(TXVCO)、功放、功控电路等的供电是否正常。
4. 集成电路的供电是否正常。
手机中采用的集成电路功能多，已模块化。
不同的模块完成不同的功能，且不同模块需要外部提供不同的工作电压，所以检查芯片的供电要全面。
需要说明的是，手机射频电路的很多电压都是受控的，有些受波段选择信号的控制，有些受RXON或TX-0N 信号的控制，有些则同时受几个控制信号的控制。
也就是说，这些受控电压在不需要时是不输出的(如发射电路的供电电压在待机状态下是测不到的)。
另外，若控制信号为脉冲信号(如RXON、TXON等)，则输出电压也为脉冲电压，此时用万用表测量这些电压，要远小于标称值。
三、电流法（一）电流就是手机的“脉搏”观察电流，维修师傅的必备绝技！如果说维修师傅是医生的话，那么，维修稳压电源好比医生的听诊器，手机的电流变化就好比手机的脉搏。
任何一个有经验的手机维修师傅，对任何一部故障手机，首先做的，就是分析其电流反应。
电流状态如何，是判断手机故障的第一步，也是最最基本的一步和最重要的一步！所以，对于初学者，本篇文章，可能是你修手机的起步，也是你维修手机生涯终生要使用到的一个重要技能！对于所有的手机维修者，用维修笔记，记下各款手机的正常和非正常电流，是非常重要的，这就是宝贵的和无以替代的宝贵维修经验！由于手机在开机瞬间、待机状态以及发射状态时的工作电流不相同，所以可以通过观察电流表指示来判断故障。
超详细手机维修讲解汇总
手机维修的基本技巧☆手机维修的基本技巧本节主要介绍一些手机维修的基本常识、故障的大致范围及手机维修的一般技巧，以便上网者能快速维修常见故障手机。
一、自动开机加上电池后，不用按开/关键就处开开机状态了。
主要由于开/关键对地短路或开机线上其它元器件对地短路造成。
取下手机板，用酒精泡后清洗，大多可以解决此故障。
二、自动关机（自动断电）1．振动时自动关机这主要是由于电池与电池触片间接触不良引起。
2．按键关机手机只要不按键盘，手机不会关机一按某些键手机就自动关机，主要是由于CPU和存储器虚焊导致，加强对存储器CPU及存储器的焊接一般可解决问题。
3．发射关机手机一按发射键就自动关机，主要是由于功放部分故障引起，一般是由于供电IC（或功放控制）引起此故障。
三、发射弱电、发射掉信号1．发射弱电手机在待机状态时，不显弱电，一打电话，或打几个电话后马上显示弱电，出现低电告警的现象。
这种现象首先是由于电池与触片接口间脏了或接触不良造成；其次是电池触片与手机电路板间接口接触不良引起；再其次就是功放本身损坏引起。
2．发射掉信号手机在待机状态时，信号正常，手机一发射马上掉信号，这种现象是由于手机功放虚焊或损坏引起的故障。
四、漏电手机漏电是较难维修的故障。
首先判断电源部分、电源开关管是否烧坏造成短路。
其次判断功放是否损坏。
再其次，漏电流不太多的情况，给手机加上电源1～2分钟后用手背去感觉哪部分元件发热严重，此元件必坏无疑，将其更换。
如果上面的方法仍没有解决故障，就只有去查找线路是否有电阻、电容或印刷线短路。
五、不入网不入网可分为有信号不入网、无信号不入网两种情况。
目前在市场上爱立信系列、三星系列的手机，只要其接收通道是好的，就会有信号强度值显示，与有无发射信号无关，其它系列手机必须等到手机进入网络后才显示信号强度值。
对其它系列的手机在判断故障范围时，给手机插上SIM卡，调菜单，用手动搜寻方法找网络，此时，能找到网络，证明接收通道是好的，是发射通道故障引起的不入网；用菜单方法找不到网络说明接收通道有故障，先维修接收通道。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
练习题
1:如何正确用稳压电源为手机供电？
2:使用热风焊台的注意事项有哪些？
3:示波器在手机维修中的测试功能有哪些？
作用：测量32.768KHZ，13M, 26M时钟电路频率
四 射频信号发声器
作用：产生手机接收机所需要的射频信号
五 示波器
六 频谱仪
作用：测试手机射频信号， 本振信号，中信号，时钟 信号的频率和幅度。
频谱仪用途
• 安泰信频谱分析仪可以检测手机射频电路的本振 信号，中频信号、发射信号等。用AT5011扫频式 频谱分析仪检修手机不入网故障点，快捷准确进 行故障定位维修。
九 拆卸工具
十 软件升级工具
智能手机刷机
刷机就是通过一定的方法更改或替换手机原版系统中的一些语言，图片， 铃声和软件版本或者草错系统，使手机功能更加完美。刷机可以是官方的，也 可以是顾客自己。当手机中毒，玩手机中出现手机慢了，卡了，死机了，想到 的第一个词语就是刷机。 刷机重要提示1：刷机前备份好重要数据、联系人、短信、通话记录等。2： 最好刷机的时候用笔记本，这样可以防止断电，如果用台式机，刷到一半停电 就麻烦了。3：刷机过程中电脑不要运行CPU占用率高的程序，容易造成刷机， 最好把所有其它软件关了。4：一定要用数据线同步，千万别用蓝牙，毕竟现 阶段的蓝牙传输还不100%可靠。5：手机电量要充满，最好100%。6：一定要 拿下SIM卡和内存扩展卡(TF卡)，刷机之前最好清除内存。 如果你想尝试对你的手机刷机，请看清手机型号，从网上下载刷机所需要的 工具软件，如驱动，平台及该型号手机的ROM,严格按照刷机步骤一步步操作。
第五部分
手机维修仪器与工具
教学目标
• • • • •
1、懂得电烙铁和热风枪 的使用和维护 2、学习使用数字万用表 3、掌握示波器的使用和调节 4、掌握频谱分析仪的使用和参数设置 5、了解手机软件升级相关知识
手机维修仪器与工具
一 万用表
二 安泰信台式数字表
作用：测量电压，电阻，电流，线路通断
三 频率计
七 供电工具
八 焊接工具
8.1焊接工具
8.2焊接工具
下面简要提几点使用热风枪需要注意的事项：
1、热风枪的温度应设定在350℃+10℃左右，温度过高，时间过长则会对 BGA芯片和PCB板造成无法挽回的损坏； 2、每次使用热风枪应保证至少有微量风量输出，每次使用后应随手关闭热 风枪，否则发热芯会因为长时间工作而很快烧毁，造成不必要的损耗； 3、用热风枪焊接或解除焊接时，应使之与元器件保持垂直，并按顺时针或 逆时针移动，使元器件受热均匀，这样对元器件和PCB板都有好处； 4、热风枪枪嘴周围应避免放置易燃物品或电线电缆。
