游标卡尺操作规程
游标卡尺操作规程
4.读数方法
4.1卡尺有刻度(单位:mm)及上刻度(单位:inch),常用刻度；
4.2读数时,首先读主刻度上的尺寸,再读游标度上对准主刻尺上的任何一线时的刻度,如:主刻度上数目是3.1mm,游标刻度上的“6”对准主刻度上的其中一线,则正确读数为3.16mm。
1.目的
为使产品能达到规定的要求,对尺寸进行有效监督及测量。
2.度量范围
2.1主卡用来测量对象的外径及边长.
2.2附卡用来测量对象的内径.
2.3尾计用来测量不通之孔或洞之深度.
2.4表盘卡尺可精确到0.02mm~0.05mm,电子游标卡可精确到0.01mm
3.测量方法ห้องสมุดไป่ตู้
3.1首先将卡尺归零；
3.2测量外径及边长:向右推动游标,将被测件放在卡口之间,再用手向左轻力推游标卡紧被测件,最后将游标锁固定；
5.放置方法
5.1每次用游标卡尺后,需将其卡口卡紧至两卡口之间相距约2mm,然后锁紧游标锁,放进卡尺袋或卡尺盒内；
5.2数显卡尺需将电源关闭；
5.3不要将其放在温度太高或潮湿的地方,应放在干燥的地方。
游标卡尺操作规程
游标卡尺操作规程游标卡尺是一种常用的测量工具，在实际操作中需要注意以下几个方面的规程。
一、准备工作1.游标卡尺应保持干燥、清洁，并放置在相对稳定的温度环境下，避免受潮和变形。
2.在操作前，应检查游标卡尺零位是否正确，并进行调整。
3.确保测量的工件平面干净，无杂质，以免影响测量结果。
二、测量方法1.游标卡尺的一端放在待测尺寸上，另一端压紧工件，使其与工件表面紧密贴合。
2.正确掌握握持游标卡尺的方法，使测量的力度均匀稳定，不得用力过猛或过轻。
3.进行测量时，应将目视线垂直于测量尺寸的方向来读取刻度尺上的数值，并持平视。
三、测量误差的控制1.受周围环境的影响，游标卡尺可能会产生一定的热膨胀，尺寸变化，所以在测量尺寸时应注意环境温度的稳定，以减少误差的产生。
2.校验游标卡尺的准确性时，应使用已知准确的测量工具进行比对，检查测量误差是否在允许范围内。
3.进行测量时，应避免手部的颤动和不稳定因素，以减少误差的产生。
4.游标卡尺在测量过程中，刻度尺上的刻度线应与被测尺寸的刻度线平行，以确保测量的准确性。
四、测量过程中注意事项1.针对不同的工件材料，选择合适的游标卡尺，并根据工件的特点进行合理的选择和使用。
2.在测量过程中，尽量避免使用游标卡尺直接测量硬度大的材料，以防止摩擦造成刮擦或尺寸变形。
3.游标卡尺在使用过程中应妥善保管，避免摔落和弯曲，以免影响测量精度和准确性。
4.如果需要通过游标卡尺进行多点测量，应计算各测量点的平均值，并与允许的误差范围进行比较，来判断测量结果的准确性。
总结：通过合理的操作规程和注意事项，可以提高游标卡尺的测量准确性和可靠性，有效地保证工件尺寸的精度和质量。
为了确保测量结果的准确性，在使用游标卡尺之前，应了解并掌握不同类型的游标卡尺的使用方法和特点，并进行必要的校验和维护。
同时，在实际测量过程中，注意避免误差的产生，并妥善保管游标卡尺，以延长其使用寿命。
游标卡尺卡尺安全操作及保养规程
游标卡尺卡尺安全操作及保养规程游标卡尺是一种广泛应用于制造、测量和工程领域的测量工具。
它被广泛用于测量长度、宽度和深度，具有非常高的可读性和准确性。
虽然游标卡尺经久耐用，但如果操作不当或缺乏适当的保养，就会破坏其精度并缩短其使用寿命。
在本文中，我们将提供游标卡尺的安全操作和保养规程，以确保该工具的准确性和使用寿命。
游标卡尺安全操作规程1.在测量之前，确保游标卡尺的标度面干净并没有被油脂和灰尘污染。
如果有污渍，应使用清洁布将其擦干净。
2.在测量之前，检查游标卡尺的零点是否正确。
如果不是，请根据操作手册进行调整。
3.将游标卡尺妥善放置在测量物体上，并对其进行轻轻的压力调整以确保其与测量物体紧密接触。
4.建议在测量之前也进行目视检查，以确保测量物体的表面没有明显瑕疵或不平坦区域，因为这将会导致极端的或不可预测的读数。
游标卡尺的安全保养规程保养游标卡尺以确保其精度和使用寿命是至关重要的。
接下来，我们列出了游标卡尺的一些首要保养规程，以确保其持久性和精度。
1.对游标卡尺进行定期清洁。
请使用吹气筒或柔软的刷子，将游标卡尺的标度面和滑动轨道清理干净。
请勿使用清洁剂和润滑剂，因为这些可以损坏标度面和减少摩擦力。
2.定期检查游标卡尺的标度面。
如果发现表面有刮痕或磨损，请不要尝试修复它，因为这可能会进一步破坏标度面。
请向生产厂家寻求专业帮助。
3.如果未使用游标卡尺，请将其保存在一个干燥，避免直射日光的地方。
为了防止锈蚀和损坏，请用干净布覆盖游标卡尺。
4.定期检查游标卡尺的滑动轨道。
检查轨道上是否有磨损和腐蚀。
必要时，请通过轻轻擦拭和/或涂抹薄层机油来保护轨道免于生锈。
5.对游标卡尺的其他部分，例如卡钳爪、读数杆等定期涂抹机油。
总结游标卡尺是一种重要的测量工具，它需要以安全和正确的方式使用和保养以确保其精确性和持久性。
在本文中，我们已经提供了游标卡尺的安全操作和保养规程，使您能够正确地使用和维护您的游标卡尺。
请记住，维护和保证游标卡尺的精度和持久性是一个不断的过程，它需要定期检查，检验和保养。

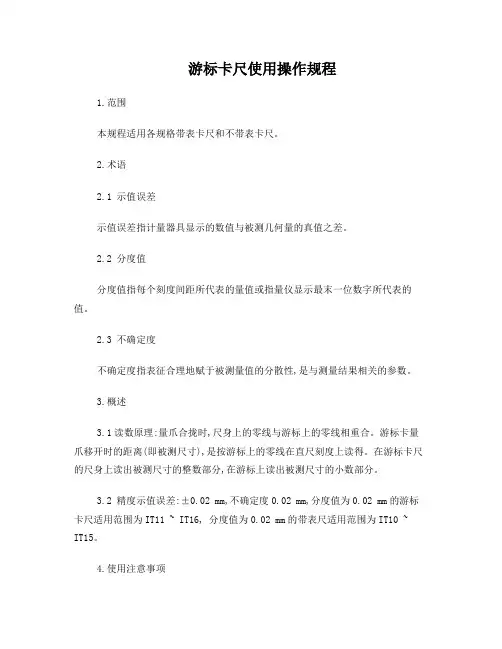

游标卡尺的使用操作规程
游标卡尺使用操作规程1.范围本规程适用各规格带表卡尺和不带表卡尺。
2.术语2.1 示值误差示值误差指计量器具显示的数值与被测几何量的真值之差。
2.2 分度值分度值指每个刻度间距所代表的量值或指量仪显示最末一位数字所代表的值。
2.3 不确定度不确定度指表征合理地赋于被测量值的分散性,是与测量结果相关的参数。
3.概述3.1读数原理:量爪合拢时,尺身上的零线与游标上的零线相重合。
游标卡量爪移开时的距离(即被测尺寸),是按游标上的零线在直尺刻度上读得。
在游标卡尺的尺身上读出被测尺寸的整数部分,在游标上读出被测尺寸的小数部分。
3.2 精度示值误差:±0.02 mm,不确定度0.02 mm,分度值为0.02 mm的游标卡尺适用范围为IT11 ~ IT16, 分度值为0.02 mm的带表尺适用范围为IT10 ~ IT15。
4.使用注意事项4.1使用前应先把量爪和被测工件表面的灰尘和油污等擦干净,以免碰伤量爪面和影响测量精度,同时检查各部件的相互作用,如尺框和微动装置移动是否灵活,紧固螺钉是否起作用。
4.2 使用前还应检查游标卡尺零位,使游标卡尺两量爪紧密贴合。
用眼睛观察无明显光隙,同时观察游标零刻线与尺身领刻线是否对准,游标尾刻线与尺身的相应刻线是否对准。
4.3使用时,要掌握好量爪面同工件表面的接触时的压力,做到既不要太大,也不太小,刚好使测量面与工件接触,同时量爪还能沾着工件表面自由滑动。
有微动装置的游标卡尺,应使用微动装置。
4.4尺框沿尺身移动应平稳,不应有阻滞和松动现象,移动应有2 ~ 6N,移动力变化量为1.2N,卡尺应经常清洗。
4.5 在读数时,应把游标卡尺水平的朝光亮的方向,使视线尽可能地和尺上所读的刻线垂直,以免由于视线的歪斜而引起的读数误差(即视差)。
4.6测量外尺寸读数后,切不可从被测工件上猛力抽下游标卡尺,否则会使量爪的测量面加快磨损。
测内尺寸读数后,要使量爪沿着孔的中心线滑出,防止歪斜,否则将使量爪扭伤、变行或使尺框走动,影响测量精度。
游标卡尺使用规程
游标卡尺操作规程
一、操作方法
1、使用前，应先擦干净两卡角测量面，合拢两卡脚，检查副尺0线与主尺0线是否对齐，若未对齐，应根据原始误差修正测量读数。
2、卡脚测量面必须与被测物体的表面平行或垂直，不得歪斜，且用力不能过大，以免卡脚变形或磨损，影响测量精度。
3、读数时，视线要垂直于尺面，否则测量值不准确。
4、测量内径尺寸时，应轻轻摆动，以便找出最大值。
5、读数方法
(1)根据副尺零线以左的主尺上的最近刻度读出整毫米数；
(2)根据副尺零线以右与主尺上的刻度对准的刻线数乘上0.02读出小数；
(3)将上面整数和小数部分加起来，即为总尺寸。
6、游标卡尺用完后，仔细擦净，抹上防护油，平放在合内，以防生锈或弯曲。
二、注意事项
1、游标卡尺是比较精密的测量工具，要轻拿轻放，不得碰撞或跌落地下。
使用时不要用来测量粗糙的物体，以免损坏卡脚，不用时应置于干燥地方防止锈蚀。
2、测量时，应先拧松紧固螺钉，移动游标不能用力过猛。
两卡脚与待测物的接触不宜过紧。
不能使被夹紧的物体在卡脚内挪动。
3、读数时，视线应与尺面垂直。
如需固定读数，可用紧固螺钉将游标固定在尺身上，防止滑动。
4、实际测量时，对同一长度应多测几次，取其平均值来消除偶然误差。

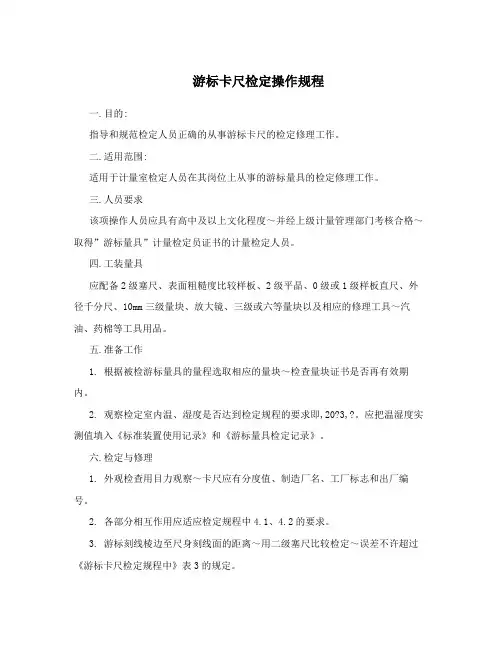

游标卡尺检定操作规程
游标卡尺检定操作规程一.目的:指导和规范检定人员正确的从事游标卡尺的检定修理工作。
二.适用范围:适用于计量室检定人员在其岗位上从事的游标量具的检定修理工作。
三.人员要求该项操作人员应具有高中及以上文化程度～并经上级计量管理部门考核合格～取得”游标量具”计量检定员证书的计量检定人员。
四.工装量具应配备2级塞尺、表面粗糙度比较样板、2级平晶、0级或1级样板直尺、外径千分尺、10mm三级量块、放大镜、三级或六等量块以及相应的修理工具～汽油、药棉等工具用品。
五.准备工作1. 根据被检游标量具的量程选取相应的量块～检查量块证书是否再有效期内。
2. 观察检定室内温、湿度是否达到检定规程的要求即,20?3,?。
应把温湿度实测值填入《标准装置使用记录》和《游标量具检定记录》。
六.检定与修理1. 外观检查用目力观察～卡尺应有分度值、制造厂名、工厂标志和出厂编号。
2. 各部分相互作用应适应检定规程中4.1、4.2的要求。
3. 游标刻线棱边至尺身刻线面的距离～用二级塞尺比较检定～误差不许超过《游标卡尺检定规程中》表3的规定。
4. 测量面的表面粗糙度用表面粗糙度比较样板以比较法检定～其表面粗糙度误差不许超过《游标卡尺检定规程中》表5的规定。
5. 外量爪测量面的平面度对于分度值为0.02的卡尺和分度值0.05的卡尺用一级样板直尺检定～以标准光隙法检定～打米字线～其误差不能超过0.002、0.005mm。
6. 外量爪两测量面的合并间隙不超过《游标卡尺检定规程中》表7的规定。
7. 圆弧内量爪的尺寸和平行度不超过《游标卡尺检定规程中》表8的规定。
8. 刀口型内量爪的尺寸和平行度受检尺寸为10mm时的偏差应不超过《游标卡尺检定规程中》表9的规定。
9. 零值误差以零刻线和尾刻线的重合度应不超过《游标卡尺检定规程中》表10的规定。
10. 示值误差应不超过检定规程中13.1、13.2的要求。
11. 各项检定结果均填入《游标卡尺检定记录》。
游标卡尺自校操作规程
1、目的
保证用于生产和测试中通过用卡尺的准确性，使其性能满足测量及测试要求。
2、适用范围
所有游标卡尺。
3、设备，工具，材料
游标卡尺，标准样块。
4、操作步骤
4.1将标准量块送到****计量检定测试所进行校准检验。
检验合格后将标准量块妥善保存，已做校准标样用，并登记在监视测量台账中。
4.2游标卡尺自校
4.2.1检查所需要校准的游标卡尺外观，需符合国家鉴定卡尺的基本外观要求，如缺少零件，需进行维修或更换。
4.2.2首先对游标卡尺进行归零，然后测量标准量块并读取数值。
4.2.3测量数据在允许误差范围之内，允许误差范围为±分度值{量程0-500mm(±0.02mm)、
0-300mm(±0.02mm)、0-150mm(±0.02mm)}，判校准合格。
5、校准周期
责任部门每天使用前校正，并将结果填写在附件中。
6、自校异常处理
当测试标准样块数值超出允许误差范围，立即停止对该游标卡尺的使用，责任部门通知质量管理部重新对游标卡尺进行标定，标定后仍不合格，质量管理部联系业务部进行维修或更换。
7、新购置器具及维修器具校准
当新采购的卡尺到货入库后，领取部门需要通知质量管理部进行校准，校准合格后方可投入使用；
当维修后的卡尺返修入库后，领取部门需要通知质量管理部进行校准，校准合格后方可投入使用。
8、相关记录
游标卡尺自检记录。
游标卡尺的操作规程
游标卡尺操作规程文件编号文件版本A/0 生效日期文件页码目的：为了让测试员了解仪器的操作方法，规范仪器的操作步骤，提高测试的准确度，确保仪器的正常使用适用范围：适用于本公司所有的新购入、使用中、维修后的精度值为0.01mm或0.02mm。
在（0-150）mm、（0-200）mm、（0-300）mm、（0-500）mm测量范围内的检测用的游标/带表/数显卡尺以及深度卡尺。
责任部门：所有使用游标卡尺的部门操作方法：1.使用前，擦净量爪的端面，避免有灰尘、铁屑影响测量精度。
2.检查零位是否对准，即当两卡脚测量面接触时，主副尺零线需对齐。
3.测量外尺寸时，应先把量爪张开得比被测尺寸稍大。
4.测量内尺寸时，应把量爪张开得比被测尺寸小些。
5.慢慢推或拉游标卡尺副尺量爪，使它轻轻地接触被测表面。
6.读书时先读整数再读小数，将两数相加为所测数值。
注意事项：1.测量前要校对“0”线；2.测量时量爪要轻轻地靠向被测面。
接触后推后，推力不能过大，否则整个副尺会斜，而造成测量误差。
有微调螺母的，转动螺母的力同样也不能过大3.测量时，被测面与卡尺应成垂直状态，量爪不能歪斜。
且根据被测面的形状选择量爪的适当部位进行测量4.读数时，应将卡尺持平，朝着亮的方向来读数，眼睛应垂直于表盘，沿着指针的方向读数；5.不要用油石、砂纸等硬物去刮擦量具测量面和刻线部分，清洁卡尺需用干凈的软布；6.不要用手触摸量具测量面，以免受蚀生锈,影响精度；7.使用过程中应轻拿轻放，用完应及时放回卡尺盒，避免不慎掉入地面摔编制审核批准日期日期日期。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号
批号
日期
1、 目的
对游标卡尺进行校准，确保其准确性和适用性保持完好。
2、 范围
本规程适用于适用于游标卡尺（包括长爪内测游标卡尺、深度游标卡尺等）的内部核准。
3、 校验基准：外校合格的量块。
4、 环境条件：室温
5、 校验步骤
? 检查卡尺测量接触面是否平整、干净、无污渍和锈迹，刻度是否清晰，推动表头是否平稳、平滑。
? 可根据不同量程的卡尺选用不同的基准量块或组合进行校准；
? 历次测量值与标准值之差，均在允许误差范围内，判校准合格；
6、 校准周期：每年一次
7、 相关记录：《检测设备校验记录表》
编写人
审核人
批准人
游标卡尺操作规程
编号
批号
日期
1、 目的
对游标卡尺操作，确保其操作的准确性。
2、范围
本规程适用于适用于普通游标卡尺（包括长爪内测游标卡尺、深度游标卡尺等）。
? 调校零位，或使指针对准零点。
? 取2～3块任意基准量块进行度量，量块被测面要干净、平整。每块连续测量三次，每次测量值均应在允许误差范围内，将其平均值记录在《检测设备校验记录表》内。允许误差范围根据不同卡尺的精度分为±0.01mm、±0.02mm。
? 测内径接触面磨损程度：取两块量块（构成测量的基准面）夹紧一块量块成“H”型，然后移动表头，使卡尺上面的测量端张开后靠紧两基准面进行读数，每块测量三次，取平均值。测量值与标准值根据不同卡尺的精度分为±0.01mm、±0.02mm，将其平均值记录在《检测设备校验记录表》中。
3、操作步骤
? 测量前应把卡尺揩干净，检查卡尺的两个测量面和测量刃口是否平直无损，把两个量爪紧密贴合时，应无明显的间隙，同时游标和主尺的零位刻线要相互对准。这个过程称为校对游标卡尺的零位。
? 卡尺两测量面的联线应垂直于被测量表面，不能歪斜。测量时，可以轻轻摇动卡尺，放正垂直位置。否则，量爪若在错误位置上，将使测量结果a比实际尺寸b要大；先把卡尺的活动量爪张开，使量爪能自由地卡进工件，把零件贴靠在固定量爪上，然后移动尺框，用轻微的压力使活动量爪接触零件，锁紧调节螺母，读取尺寸。
? 为了获得正确的测量结果，可以多测量几次。即在零件的同一截面上的不同方向进行测量。
5、检定规程：根据国家通用卡尺计量检定规程JJG 30-2002 检定。Biblioteka 编写人审核人批准人
4、注意事项
? 用游标卡尺测量零件时，不允许过分地施加压力，所用压力应使两个量爪刚好接触零件表面。如果测量压力过大，不但会使量爪弯曲或磨损，且量爪在压力作用下产生弹性变形，使测量得的尺寸不准确(外尺寸小于实际尺寸，内尺寸大于实际尺寸)。
? 在游标卡尺上读数时，应把卡尺水平的拿着，朝着亮光的方向，使人的视线尽可能和卡尺的刻线表面垂直，以免由于视线的歪斜造成读数误差。
