数显游标卡尺的使用规范

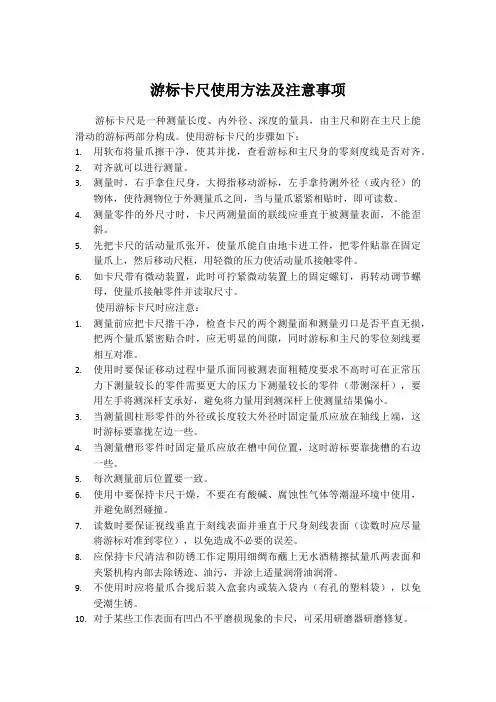

游标卡尺使用方法及注意事项
游标卡尺使用方法及注意事项游标卡尺是一种测量长度、内外径、深度的量具，由主尺和附在主尺上能滑动的游标两部分构成。
使用游标卡尺的步骤如下：1.用软布将量爪擦干净，使其并拢，查看游标和主尺身的零刻度线是否对齐。
2.对齐就可以进行测量。
3.测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数。
4.测量零件的外尺寸时，卡尺两测量面的联线应垂直于被测量表面，不能歪斜。
5.先把卡尺的活动量爪张开，使量爪能自由地卡进工件，把零件贴靠在固定量爪上，然后移动尺框，用轻微的压力使活动量爪接触零件。
6.如卡尺带有微动装置，此时可拧紧微动装置上的固定螺钉，再转动调节螺母，使量爪接触零件并读取尺寸。
使用游标卡尺时应注意：1.测量前应把卡尺揩干净，检查卡尺的两个测量面和测量刃口是否平直无损，把两个量爪紧密贴合时，应无明显的间隙，同时游标和主尺的零位刻线要相互对准。
2.使用时要保证移动过程中量爪面同被测表面粗糙度要求不高时可在正常压力下测量较长的零件需要更大的压力下测量较长的零件（带测深杆），要用左手将测深杆支承好，避免将力量用到测深杆上使测量结果偏小。
3.当测量圆柱形零件的外径或长度较大外径时固定量爪应放在轴线上端，这时游标要靠拢左边一些。
4.当测量槽形零件时固定量爪应放在槽中间位置，这时游标要靠拢槽的右边一些。
5.每次测量前后位置要一致。
6.使用中要保持卡尺干燥，不要在有酸碱、腐蚀性气体等潮湿环境中使用，并避免剧烈碰撞。
7.读数时要保证视线垂直于刻线表面并垂直于尺身刻线表面（读数时应尽量将游标对准到零位），以免造成不必要的误差。
8.应保持卡尺清洁和防锈工作定期用细绸布蘸上无水酒精擦拭量爪两表面和夹紧机构内部去除锈迹、油污，并涂上适量润滑油润滑。
9.不使用时应将量爪合拢后装入盒套内或装入袋内（有孔的塑料袋），以免受潮生锈。
10.对于某些工作表面有凹凸不平磨损现象的卡尺，可采用研磨器研磨修复。

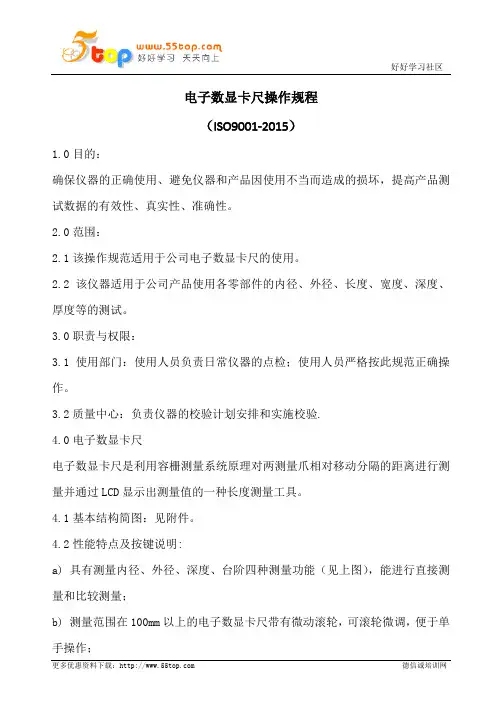

电子数显卡尺操作规程
电子数显卡尺操作规程（ISO9001-2015）1.0目的：确保仪器的正确使用、避免仪器和产品因使用不当而造成的损坏，提高产品测试数据的有效性、真实性、准确性。
2.0范围：2.1该操作规范适用于公司电子数显卡尺的使用。
2.2该仪器适用于公司产品使用各零部件的内径、外径、长度、宽度、深度、厚度等的测试。
3.0职责与权限：3.1使用部门：使用人员负责日常仪器的点检；使用人员严格按此规范正确操作。
3.2质量中心：负责仪器的校验计划安排和实施校验.4.0电子数显卡尺电子数显卡尺是利用容栅测量系统原理对两测量爪相对移动分隔的距离进行测量并通过LCD显示出测量值的一种长度测量工具。
4.1基本结构简图：见附件。
4.2性能特点及按键说明:a) 具有测量内径、外径、深度、台阶四种测量功能（见上图），能进行直接测量和比较测量；b) 测量范围在100mm以上的电子数显卡尺带有微动滚轮，可滚轮微调，便于单手操作；c) 根据使用性能和规格分三按键、四按键和六按键电子数显卡尺；d) 带有电源开关，任意位置清零，任意位置进行公英制转换，带有数据输出端口。
主要技术指标和按键功能说明：e) 卡尺移动分辨率为：0.01mm/0.0005in，显示值变动性（精度）：0.01mm；最在移动速度：1.5m/s,电源：一粒SR44W（1.5-1.6V）扣式氧化银电池；工作条件：温度-40至+40摄氏度，相对湿度≤80%；f) ON/OFF：电源开关；g) ZERO：归零；h) inch/mm:英制与公制转换，每按一次两者之间转换。
（见下图）4.3使用说明:a) 使用前,松开表上方紧固螺丝，并将尺表平稳移开，用布将各测量面和导向面擦拭干净；b) 使用前,要检查各按键是否灵活、有效、在任意位置数显是否稳定、清晰；c) 测量前卡尺两外测量面必须要保持相接触，按一下ON/OFF键（即打开电源开关），随后按ZERO键，将LCD显示数字归零，同时根据测量单位要求转换inch/mm键。
数显卡尺的使用方法及注意事项
长度的测量法之一
正确操作方法
错误操作方法
长度的测量法之二
正确操作方法
错误操作方法
4
外径测量法：
正确操作方法
错误操作方法
5
内径测量法：
正常操作方法
错误操作方法
6深度或高度测量方法：源自正确操作方法错误操作方法
7
使用时的注意事项：
使用卡尺测量零件尺寸时，必须注意以下 几点：
1.测量前应把卡尺擦干净,检查卡尺的两个 测量面和测量刃口是否平直无损,把上、下 两个量爪紧密贴合时,应无明显的间隙;
8

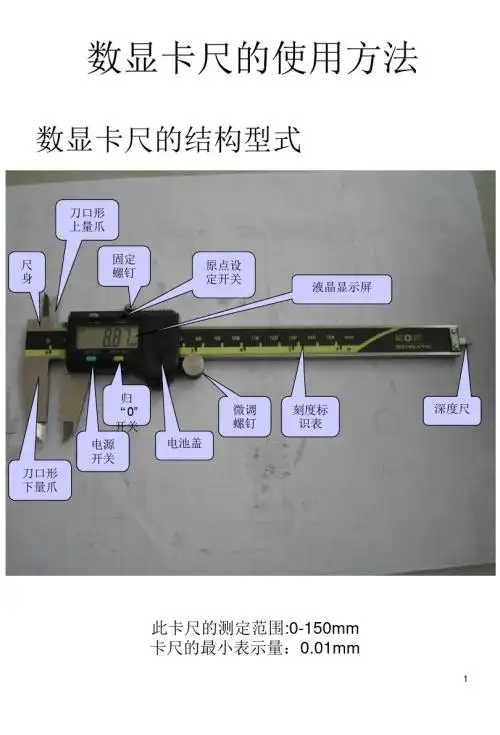

数显卡尺的使用方法
数显卡尺的结构型式
刀口形 上量爪
尺 身
固定 螺钉
原点设 定开关
液晶显示屏
刀口形 下量爪
归 “0” 开关
电源 开关
电池盖
微调 螺钉
刻度标 识表
深度尺
此卡尺的测定范围:0-150mm 卡尺的最小表示量：0.01mm
1
一、清洗并归“0”
使用前用干净光滑的白纸 清洗，清洗完后看卡尺是
否归“0”
1数显卡尺的使用方法数显卡尺的结构型式刀口形上量爪尺身固定螺钉原点设定开关液晶显示屏归0开关电源开关刀口形下量爪微调螺钉电池盖刻度标识表深度尺此卡尺的测定范围0150mm卡尺的最小表示量001mm一清洗并归0使用前用干净光滑的白纸清洗清洗完后看卡尺是否归0如不归0则按归0键归零二校正标准环规标准棒校正卡尺下量爪是否有磨损时用标准棒或标准校正块进行校正如与标准值有偏差测量时则对卡尺进行相对应的加减校正卡尺上量爪是否有磨损时用标准环规进行校正如与标准值有偏差测量时则对卡尺进行相
如不归“0”，则按归“0”键 归零
2

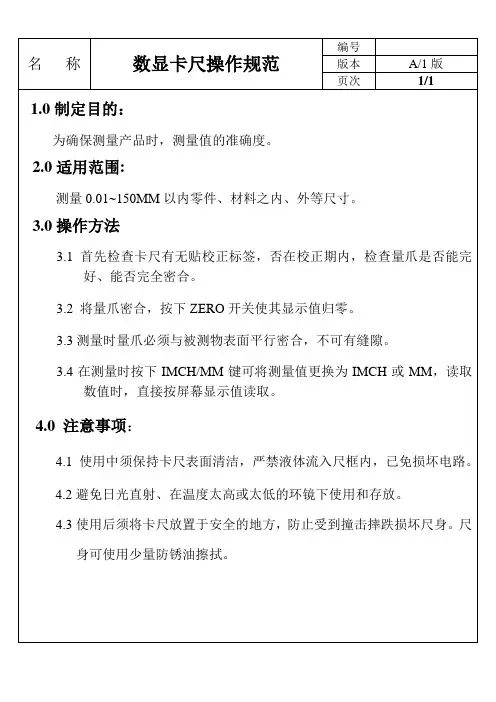

数显卡尺操作规范
3.3测量时量爪必须与被测物表面平行密合，不可有缝隙。
3.4在测量时按下IMCH/MM键可将测量值更换为IMCH或MM，读取数值时，直接按屏幕显示值读取。
4.0注意事项：
4.1使用中须保持卡尺表面清洁，严禁液体流入尺框内，已免损坏电路。
4.2避免日光直射、在温度太高或太低的环镜下使用和存放。
4.3使用后须将卡尺放置于安全的地方，防止受到撞击摔跌损坏尺身。尺
名称
数显卡尺操作规范
编号
版本
A/1版
页次
1/1
1.围:
测量0.01~150MM以内零件、材料之内、外等尺寸。
3.0操作方法
3.1首先检查卡尺有无贴校正标签，否在校正期内，检查量爪是否能完好、能否完全密合。
3.2将量爪密合，按下ZERO开关使其显示值归零。
游标卡尺操作指导书
一、普通（无表头）游标卡尺操作规范：1、普通游标卡尺的基本结构图2、普通游标卡尺的使用说明2.1 使用前，先松开尺框上的固定螺钉，将尺框平稳拉开。
用布将测量面、导向面擦干净。
2.2 检查“零”位：轻推尺框，使两个量爪测量面合并，观察游标“领”刻线与尺身“零”刻线应对齐，游标尾刻线与尺身相应刻线应对齐。
否则应送相关部门校正。
2.3测量外径尺寸时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数（如图所示）。
注意点：测量时，卡脚不得用力紧压工件，以免卡脚变形或磨损，影响测量的准确度。
2.4测量内孔尺寸时，两上卡脚应张开到略小于被测尺寸，再慢慢张开并轻轻地接触零件的内表面。
量爪应在孔的直径方向上测量。
2.4.1圆弧内测量爪测量（参照图示）圆弧内测量爪测量孔径、沟槽等内尺寸时，卡尺的读数L1量爪内测量面间的距离，被测的正确尺寸还应加上量爪的尺寸b,即L= L1+b 。
圆弧内量爪b的尺寸一般为10mm或20mm。
bL1L2.5 测量深度尺寸时，应使深度尺杆与被测工件底面相垂直(如图所示)3、游标卡尺的读法游标卡尺上的主尺刻线间距为l毫米，副尺有读数值为0．1毫米、0．05毫米、0．02毫米三种。
目前以0．02毫米的为最多。
游标卡尺的读数方法是：a、首先在主尺上读出副尺零线左面（零刻度线）所对尺寸的整数值。
b、其次找出副尺上与主尺刻度能对准的那一根刻线，读出尺寸的毫米小数值。
c、这样，整数与小数之和就是被测零件的尺寸。
举例子是0．02毫米游标卡尺所表示的尺寸。
4、注意事项4.1 不要把卡尺当作卡钳或螺丝扳手用，或把量爪的尖端用作画线工具。
4.2 移动尺框和微调装置时，应松开紧固螺钉。
4.3 带深度尺的卡尺，用完后要合并量爪(合并时，需留有1毫米左右的距离，以防止量爪磨损)。
否则，较细的深度尺露在外边，容易变形甚至折断。
卡尺使用完毕，必须擦净上油，放回卡尺盒内。
数显卡尺的使用方法
数显卡尺的使用方法数显卡尺是一种测量工具，用于精确测量物体的尺寸。
相较于普通卡尺，数显卡尺具有更高的测量精度和更方便的使用方式。
下面将详细介绍数显卡尺的使用方法，包括测量前的准备工作、正确使用姿势、测试尺寸的方法、读取和记录数据，并给出一些使用数显卡尺时需要注意的事项。
首先，准备工作非常重要。
在使用数显卡尺前，需要确保卡尺是干净和校准的。
可以使用软布或纸巾轻轻清洁卡尺的外部和刻度线，确保没有灰尘、污垢或其他杂质影响测量结果。
如果卡尺需要校准，可以参照使用说明书或联系售后服务进行校准操作。
接下来是正确的使用姿势。
将数显卡尺握住，拇指在卡尺上方，食指和中指放在卡尺的两侧，保持手指平稳且卡尺能够自由伸缩。
注意不要用力过大，以免影响测量结果。
确保卡尺垂直于被测尺寸，并且刻度线与被测物体接触。
在开始测量之前，可以将物体放置在水平的表面上，以确保正确的测量结果。
在测量前，还需要选择适当的测量模式。
数显卡尺通常有英制和公制两种模式，根据需要选择相应的单位。
测量尺寸的方法主要有两种：外径测量和内径测量。
外径测量是指测量物体的外部尺寸，可以直接将数显卡尺平放在物体上，使其两个测量夹爪夹住物体的两侧，然后读取显示屏上的数值。
确保夹爪与物体接触紧密，以获得准确的测量结果。
内径测量是指测量物体的内部尺寸，需要使用卡尺的深度杆。
将深度杆插入被测物体内部，直到触及物体的底部。
然后读取数显卡尺上显示的数值，并减去深度杆的长度，即可得到内径的准确尺寸。
在进行测量时，需要注意一些事项。
首先，避免用力随意地拉伸卡尺，以免损坏卡尺或导致不准确的测量结果。
其次，应尽量避免测量时的震动或移动，以确保测量结果的准确性。
此外，在读取和记录数据时要仔细，确保读取完整的数值，并正确记录测量结果。
最后，在使用数显卡尺后，应将其妥善保管。
数显卡尺通常具有防锈和防尘功能，但仍然需要妥善保养。
可以在使用后清洁并使用防锈剂进行保养，确保其长时间的使用寿命。
数显卡尺的使用方法及注意事项
长度的测量法之一
正确操作方法
错误操作方法
长度的测量法之二
正确操作方法
错误操作方法
4
外径测量法：
正确操作方法
错误操作方法
2021/5/27
5
内径测量法：
正常操作方法
错误操作方法
2021/5/27
6
深度或高度测量方法：
正确操作方法
错误操作方法
2021/5/27
7
2021/5/27
2
二、校正
标准环规
标准棒
校正卡尺下量爪是否有磨损时 用标准棒或标准校正块进行校 正，如与标准值有偏差，测量 时，则对卡尺进行相对应的加
减
校正卡尺上量爪是否有磨损时 用标准环规进行校正，如与标 准值有偏差，测量时，则对卡
尺进行相对应的加减
2021/5/27
3
三、卡尺的使用方法
卡尺可测量到:长度、外径、内径、深度或高度
数显卡尺的结构型式
刀口形 上量爪
尺 身
固定 螺钉
原点设 定开关
液晶显示屏
刀口形 下量爪
归 “0” 开关
刻度标 识表
深度尺
此卡尺的测定范围:0-150mm 卡尺的最小表示量：0.01mm
2021/5/27
1
一、清洗并归“0”
使用前用干净光滑的白纸清 洗，清洗完后看卡尺是否归
“0”
如不归“0”，则按归“0”键 归零
数显游标卡尺操作规程
数显游标卡尺操作规程
《数显游标卡尺操作规程》
一、安装
1. 将数显游标卡尺放置在平稳的工作台上，确保没有任何杂物阻碍其正常使用。
2. 插入合适的电池，确保电池极性正确。
3. 检查数显游标卡尺的显示屏是否亮起，确认电池已经正常安装。
二、使用
1. 用手轻轻打开数显游标卡尺的测量夹头，将测量物件放置在夹头之间。
2. 轻轻旋转测量部分，使之与测量物件接触。
3. 确保测量物件在夹头之间没有松动，避免对测量结果造成影响。
4. 读取显示屏上的数值，这个数值就是测量物件的尺寸。
三、注意事项
1. 使用前请检查数显游标卡尺的外观是否完好，若有损坏应立即维修或更换。
2. 使用时应轻手轻脚，避免碰撞或摔落导致设备损坏。
3. 定期清洁数显游标卡尺的测量部分，避免因灰尘或杂物影响测量结果。
4. 使用完毕后应关掉数显游标卡尺的电源，避免电池耗尽。
四、停用与维护
1. 若数显游标卡尺需要停用，应将电池取出，存放在阴凉干燥处。
2. 定期对数显游标卡尺进行维护保养，确保其灵敏度和准确度。
3. 避免在高温或潮湿环境下使用数显游标卡尺，避免设备受损。
通过以上操作规程，我们可以正确、有效地操作数显游标卡尺，保证测量的准确性和仪器的长期使用。
游标卡尺的使用步骤和注意事项
游标卡尺的使用步骤和注意事项
当使用游标卡尺时，需要注意一些步骤和注意事项。
以下是关于游标卡尺的使用步骤
和注意事项的详细描述：
1. 准备工作：在使用游标卡尺之前，确保其清洁和无损坏。
检查游标卡尺的零点位
置是否正确，并确保其刻度清晰可读。
2. 正确的握持游标卡尺：握持游标卡尺时，要小心轻放，确保不会损坏其刻度尺或
滑动部件。
使用手指和拇指轻轻夹住游标卡尺，确保不会影响测量精度。
3. 测量前的校准：在开始测量之前，确保游标卡尺的零点位置正确，可以通过关闭
游标卡尺并确保刻度尺为零来进行校准。
4. 测量对象的方法：在测量对象时，将游标卡尺的下颚和测量对象的表面轻轻夹住，确保测量对象平整且封闭。
确保游标卡尺与测量对象的接触点是均匀的。
5. 读数和记录：使用放大镜或裸眼，准确读取游标卡尺上刻度尺上对应的数值。
记
录测量结果时，一定要标明单位，并确保清晰可辨认。
6. 注意测量误差：在进行精密测量时，要特别注意游标卡尺的测量误差，通常情况
下游标卡尺可达到的精度为0.02毫米。
对于需要更高精度的测量，考虑使用更精密的测量工具。
7. 储存及保养：使用完毕后，将游标卡尺放置在干燥清洁的地方，以防止生锈和损坏。
定期对游标卡尺进行维护保养，确保其正常使用状态。
8. 安全注意事项：在使用游标卡尺时，要小心避免划伤手部或其它部位。
并且要注
意避免将游标卡尺与其它硬物或金属件接触，以免损坏其表面。
合理的使用游标卡尺是非常重要的。
只有正确地使用游标卡尺，并且做到规范的保养，才能保证其测量的准确性和长期的使用寿命。
数显游标卡尺的正确读法和使用方法
数显游标卡尺的正确读法和使用方法
数显游标卡尺是一种精确测量长度的工具，它使用了数字显示来消除人为读取误差。
以下是正确的读法和使用方法：
1. 读法：
- 确保游标卡尺的刻度清晰可见，并将游标卡尺放置在需要测
量的物体上。
- 注意游标卡尺上的主刻度和辅助刻度，主刻度通常表示毫米
或英寸，辅助刻度通常表示0.1毫米或0.01英寸。
- 首先读取主刻度上最近的整数值，然后读取辅助刻度上的数字。
例如，当主刻度指向5，辅助刻度指向0.1时，测量结果
为5.1毫米或英寸。
2. 使用方法：
- 打开游标卡尺的固定螺栓或滑动螺栓，使其两个测量脚间距
最大。
- 将游标卡尺的脚与需要测量的物体相贴合，然后旋紧固定螺
栓或滑动螺栓，确保脚与物体稳固接触。
- 注意防止游标卡尺倾斜，以避免读取错误的测量结果。
- 读取正确的测量结果，按照前面提到的读法进行读取。
- 使用完成后，轻轻放下游标卡尺，以免损坏其精确度。
- 如有需要，可将游标卡尺进行清洁和校准，以保持其准确度。
总之，正确使用数显游标卡尺需要准确读取刻度和注意避免测量误差。
