凡从事地质专业制图的人员都会清楚地意识到，图式、图例是地质图件的重要组成部分，是表达地质成果内容的形式和手段，是读图的共同语言，同时地质体代号的书写格式是否正确和规范同样也显得尤为重要。

这反映了制图人员对制图规范的熟悉和应用程度。

结合以往在制图过程中常碰到的一些地质代号书写混乱，没能按规范要求出版的现象，本人依照中华人民共和国地质矿产部公开出版发行的《区域地质矿产调查工作图式图例》与制图工作人员共同探讨有关地质代号书写格式在计算机中的辅助应用。

首先阐述一下有关各种文字在图中的注记要求。

地名一般用宋体字表示，字的大小与地名级别有关，山名注记一般用黑体字表示，山脉的注记用耸肩体，河流、湖泊、沟、渠的注记要用宋体斜体字表示。

以上几点是制图工作人员在制图中应遵循的几项原则，同时也是制图人员应该具备和所掌握的基本知识。

如果能按照制图的基本要求去做，绘制出来的图件一定会给人带来很美观的感觉。

文字之后以图形的形式表示，以观效果。

2 地层符号
地质年代地层单位包括：“界、系、统”这些国际性标准。

例如：Kz表示新生界、Mz表示中生界、Pz表示古生界、PT表示元古宇等。

界还可以分为亚界，而太古宇又有新、古亚界之分，即新太古界和古太古界；元古宇又可分为新元古界、中元古界和古元古界。

中生界、新生界习惯于不分亚界。

例如：Pz2表示上古生界、Pz1表示下古生界、Pt3表示新元古界等。

系的附号一般用字母表示：例如Ｑ表示第四系、Ｒ表示第三系、Ｋ表示白垩系[3]、Ｊ表示侏罗系、Ｔ表示三叠系、Ｐ表示二叠系、Ｃ表示石炭系、Ｓ表示志留系、Ｏ表示奥陶系、∈表示寒武系、Z表示震旦系。

亚系的符号一般不分，第三系例外，如N
表示新第三系、E表示老第三系。

统的符号是在字母的右下角加上阿拉伯数字1、2、3、4，如Q4表示全新统、Q3表示上更新统、Q2表示中更新统、Q1表示下更新统等。

而属于全国性或大区域性的使用范围的地层单位“阶”的符号是在统的符号后面加上阶名汉语拼音头一个正体小写字母，如同一统内阶名第一个字母重复时，则年代较老的阶用一个字母，较新的阶在头一个字母之后再加最近的一个正体小写字母。

例如∈3f上寒武统凤山阶、∈3c上寒武统长山阶等等。

3 岩石地层单位符号
岩石地层单位符号包括：群的符号、组的符号和段的符号等。

(1)群的符号是在相应的界或系或统的符号之后加群名两个汉语拼音小写斜体字母，第一个为汉语拼音的头一个字母，第二个是拼音最接近的声母。

例如：Pt1ht滹沱群、∈2sh水口群。

在Autocad制图中可将ht、sh选中，点菜单格式里的文本风格，找出字体名称为：“T Dutch801 Rm BT”的字体，点击新的文本，设一个新层就OK了。

同时，还可将正体字改为斜体字，方法为：先点属性菜单，然后点要更改的字按鼠标右键出现一个更改文本对话框点击风格栏里选“STYLE1”就“OK”了。

将正体字设成斜体小写字母，这样就可形成比较标准的格式了。

另外亚群的符号考虑在群的符号之右上角注以小写正体字母如：a、
ht a滹沱群下亚群。

b、c、d表示，例如： Pt
1
(2)组的符号采用在系的或统的符号后，加组名汉语拼音头一个小写斜体字母。

同一统或系内组名第一个字母有重复时，则年代较新的组在头一个字母之后再加上最接近的一个小写斜体字母，例如：∈3b保山组、∈1m馒头组。

另外亚组符号考虑在组名的右下角注以阿拉伯数字1、2、3表示，例如∈1m1镘头组下亚组。

依照组的符号书写格式，结合以往在制图过程中常碰到组的代号书写
格式不正确的现象，例举一些地质代号与大家共同识别，我们以例图形式表示：以罗定群、船山群、石炭系埃连卡特组、龙潭组、桂头组为例。

(3)段的符号是在组再进一步细分为段时，可在组的符号右上角注以阿拉伯数字。

例如：馒头组第一段∈1m1、馒头组第二段∈1m2等。

4 侵入岩年代单位符号
全部采用的是斜体小写的希腊字母，以花岗岩为例：γ表示晚元古代花岗岩、γ表示中元古代花岗岩。

鉴于以上所叙述的几点，用表格的形式将其书写格式归纳于下。

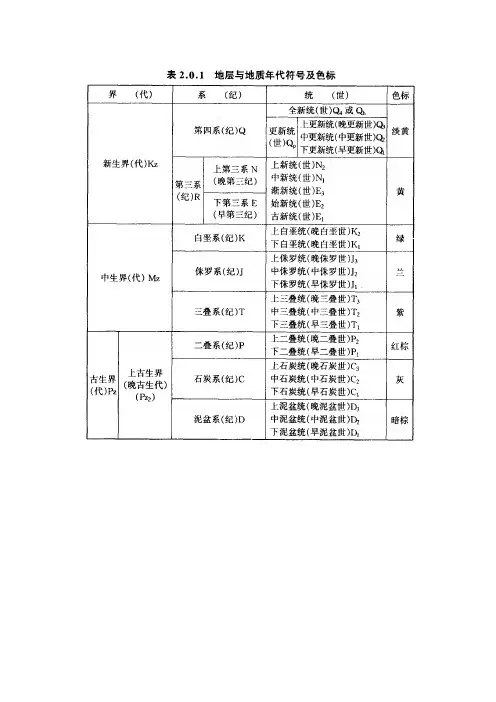

地层代号
侵入岩时代代号
以上所述的几点是本人多年来，通过学习所遵循的几项原则，同时也希望能提供给每一位制图人员参考，共勉。
