环氧树脂砂浆修补砼表面配合比设计与步骤
环氧树脂砂浆修补方案
环氧树脂砂浆修补方案一、修补对象。
咱先得搞清楚要修补啥。
是地面上有个坑洼不平的地方呢，还是墙上有了裂缝或者缺损？就好比医生治病得先知道病人哪里不舒服一样。
二、材料准备。
# （一）环氧树脂砂浆。
1. 这可是主角啊。
要根据修补的面积和深度，确定大概需要多少量。
要是补个小坑，就不用买太多，不然就像买了一堆菜结果只做一小盘菜，浪费啊。
2. 选择质量靠谱的环氧树脂砂浆。
就像选水果得挑新鲜的一样，可不能贪便宜买那些质量没保证的。
# （二）辅助工具。
1. 搅拌工具。
准备个小搅拌棒，电动的手动的都行。
要是修补的地方小，手动搅拌棒就够了，还能锻炼身体呢。
如果修补面积大，电动搅拌棒能让你省不少力气。
2. 量具。
得有个小量杯或者小勺子啥的，用来精确配比。
这就像做饭得按照菜谱放调料一样，比例不对，环氧树脂砂浆的性能可就大打折扣了。
3. 清洁工具。
抹布、扫帚之类的。
修补之前得把要修补的地方打扫干净，要是有灰尘、杂物啥的，就像在脏桌子上贴贴纸，肯定贴不牢。
三、修补前的准备工作。
# （一）表面清理。
1. 先把修补区域的松散部分都敲掉或者刮掉。
比如说墙上有块掉皮的地方，那些摇摇欲坠的小块都得弄掉，不然新补上的环氧树脂砂浆和它们也合不来。
2. 用扫帚把灰尘扫干净，再用抹布擦一擦。
要是修补地面，还可以用吹风机吹一吹，把那些小缝隙里的灰尘都赶出来。
# （二）表面处理。
1. 如果是金属表面，可能需要打磨一下，让表面粗糙一点。
就像给东西上漆之前要砂一砂，这样环氧树脂砂浆才能更好地附着。
2. 要是混凝土表面，检查一下有没有油污之类的东西。
如果有，得用专门的清洁剂清洗干净，油污就像捣蛋鬼，会让环氧树脂砂浆和混凝土没法好好结合。
四、环氧树脂砂浆的配制。
# （一）按照说明书配比。
1. 把环氧树脂和固化剂按照规定的比例放进容器里。
这比例可不能瞎猜，一定要严格按照说明书来。
就像做蛋糕，面粉和鸡蛋的比例错了，蛋糕可就做失败了。
2. 然后加入适量的砂子。
环氧树脂混凝土配比方案

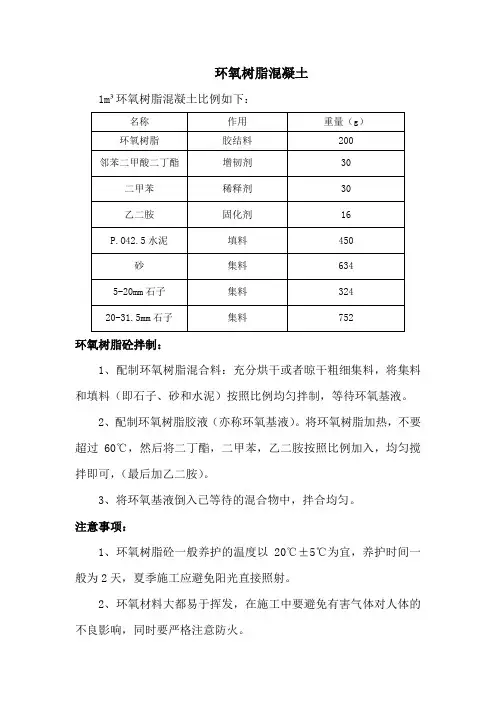

环氧树脂混凝土
1m³环氧树脂混凝土比例如下：
环氧树脂砼拌制：
1、配制环氧树脂混合料：充分烘干或者晾干粗细集料，将集料和填料（即石子、砂和水泥）按照比例均匀拌制，等待环氧基液。
2、配制环氧树脂胶液（亦称环氧基液）。
将环氧树脂加热，不要超过60℃，然后将二丁酯，二甲苯，乙二胺按照比例加入，均匀搅拌即可，（最后加乙二胺）。
3、将环氧基液倒入已等待的混合物中，拌合均匀。
注意事项：
1、环氧树脂砼一般养护的温度以20℃±5℃为宜，养护时间一般为2天，夏季施工应避免阳光直接照射。
2、环氧材料大都易于挥发，在施工中要避免有害气体对人体的不良影响，同时要严格注意防火。
材料准备。
清理干净，凿毛除尘，钢筋恢复。
集料烘干。
熔化环氧树脂。
不超过60℃。
环氧树脂加热熔化后按照比例加二丁酯、二甲苯、乙二胺。
将环氧基液加入已准备好的集料和填料混合物中，拌制。
填充，振捣密实。
养护，等待强度。
环氧树脂砂浆配合比
环氧树脂砂浆配合比1、配合比：环氧树脂：丙酮：乙二胺：水泥：沙子＝100：15：8：200：500 注：（1）、上述配比为重量比。
（2）、沙子为净干沙。
2、配制工艺环氧树脂砂浆的配制工艺过程见图1。
4 施工过程施工分3个阶段。
第一阶段为开凿阶段，该阶段将所有裂缝按设计要求进行开凿、清理；第二阶段烤干工作面；第三阶段用环氧砂浆将工作面覆盖、抹平。
4．1 割、凿缝由于裂缝较多，槽底板为河卵石混凝土结构，只靠人工凿缝速度太慢。
本工程采用切割机割缝，人工凿毛的办法。
由于裂缝本身不规则，变曲度较大，这就要求切割时依缝的走势随时改变切割机的方向，保证将缝包围在切割范围内，必要时，可用手提切割机进行妥善处理，然后人工用钢钎、手锤沿切割面凿除，底面找平。
4．2 清缝、烘干为保证油膏和缝壁的有效粘结，在开凿完毕后，用钢刷将缝内活动灰块剥离，缝打毛，再用高压气管将矩槽内粉尘清除，净水清洗，抹布蘸干后，用喷灯烘烤。
4．3 涂冷底子油、嵌油膏缝烘干后，待余温未去，立即涂刷一道快速挥发性冷底子油，涂抹要薄而均匀，不留空白，厚度1mm，待冷底子油干燥后，用刮刀切取油膏，用于（戴防护手套）搓成比缝口稍宽的长条，嵌入缝内，用力向缝壁两侧压嵌，使油膏与缝壁牢固结合，并注意油膏顶面大体平整。
4．4 抹树脂砂浆油膏嵌入完毕即用环氧砂浆覆盖、抹平。
由于树脂砂浆较粘，钢抹子不能将其表面打光，可等其稍凝固后手垫塑料布抹光。
4．5 养护环氧砂浆的养护与水泥砂浆不同，最重要的是控制温度，一般养护温度以20±5℃为宜，夏天太阳直晒的地方要搭设凉棚，冬天温度太低，应加温保暖。
养护7d以上，前3d不应有水浸泡或其它冲击。
本工程施工期在10月中旬，天气晴朗温和，无须特殊养护。
4．6 注意事项（1）随配随用。
一般1次配置应小于1kg。
（2）拌好的环氧材料，必须分散堆放，切勿成桶成堆放置，以免提前硬化。
配料时宜用广口浅底器皿，易于散热，并需不断搅拌。
环氧材料配合比及修补工艺流程
环氧材料配合比及修补工艺流程一、环氧材料配合比（重量比）1、环氧基液环氧树脂（主剂）：乙二胺（固化剂）：二丁酯？（增韧剂）：丙酮（稀释剂）=100：10：15：202、环氧砂浆环氧树脂：乙二胺：二丁酯：丙酮：水泥：砂=100;10:15:20:300:3603、环氧混凝土环氧树脂：乙二胺：二丁酯：丙酮：水泥：砂：细石=100:10:15:20:300:360:400二、工艺流程1、环氧基液的配制环氧树脂---稀释剂（丙酮，搅拌均匀）---增韧剂（二丁酯，搅拌均匀）---固化剂（乙二胺，搅拌均匀）2、环氧砂浆或环氧混凝土环氧基液---填料（砂，砂及碎石，搅拌均匀，砂石料使用前洗净烘干）---水泥（搅拌均匀）3、使用环氧砂浆修补基面凿毛（凿掉所有缺陷和老皮）---清污---冲洗---干燥---刷环氧基液一道---分层填补环氧砂浆---反复压抹（直至泛浆）---养护施工时，待修补区周围的气温要保持在15～40℃之间，先凿除缺陷，冲洗干净，并烘干，时基面保持干燥状态。
环氧砂浆修补前，修补基面先需涂刷一薄层环氧基液，要求基液涂刷薄且均匀，消除涂层中的气泡，在用手触摸不粘手并能拔丝时再填补环氧砂浆。
环氧砂浆修补时，砂浆应摊铺均匀，反复压抹，直至没有气泡，表面泛出浆液为止。
修补完成后，养护期5～7d，修补部位在养护前的3d内，确保不受水渗泡或其他外力冲击。
4、使用环氧混凝土修补基面凿毛（凿掉所有缺陷和老皮）---清污---冲洗---干燥---立模板---分层填补环氧混凝土---反复插捣、敲击或振动模板至密实---养护。
施工时，待修补区周围的气温要保持在15～40℃之间，先凿除缺陷，冲洗干净，并烘干，使基面保持干燥状态。
修补完成后，养护期5～7天，修补部位咋养护的前3d内，确保不受水渗泡或其他外力冲击。
5、所有操作过程必须在干燥状态下进行。
环氧树脂混凝土配比
K7+400水泥混凝土路面修补
原材料：
1、E-44(6101)环氧树脂
2、聚酰胺树脂（固化剂）
3、二甲苯（稀释剂）
4、普通硅酸盐水泥、白水泥
5、0-5mm及10-20mm碎石，中粗砂，砂石均不得含水，若含水首先要烘干。
配合比：
a、河砂：碎石：水泥：白水泥（2:3:1:1）
b、环氧树脂：聚酰胺：二甲苯（1:0.5-1.2:0.3）
c、a:b(1:0.3)
施工作业顺序
1、将水泥、碎石、中粗砂均匀搅拌在一起(可以在桶中或铁板、胶版上搅拌）
2、将稀释后的环氧树脂搅拌均匀，并加入固化剂再次搅拌均匀（在桶中等容器中搅拌，提取环氧树脂和固化剂必须采用不同的工具）
3、将环氧树脂混合物与水泥混合料合在一起并再次充分搅拌均匀（筒或板上拌和）
4、将拌好的环氧树脂混合料，填入清理干净的待修补坑槽，捣实，抹平。
K7+400处坑槽用量计算
1、坑槽几何尺寸：梯形顶宽0.3m,底宽0.6m，高0.57m，深6cm。
2、体积：（0.3+0.6）/2*0.57*0.06=0.01539m3。
3、总重量：0.01539*2.1=0.03078t=32.32kg
4、水泥混合物总重量：30.99kg
其中：河砂8.85kg,碎石13.28kg，普通硅酸盐水泥4.43kg，白水泥4.43kg
5、环氧树脂混合物总重量：1.51kg
其中：环氧树脂0.7kg，聚酰胺树脂0.6kg,二甲苯0.21kg(0.24L=240mL,可适当调整）。

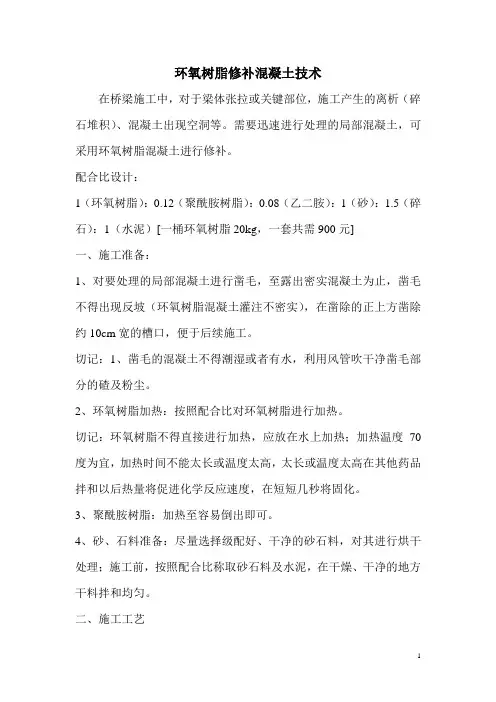

环氧树脂修补混凝土技术
环氧树脂修补混凝土技术在桥梁施工中，对于梁体张拉或关键部位，施工产生的离析（碎石堆积）、混凝土出现空洞等。
需要迅速进行处理的局部混凝土，可采用环氧树脂混凝土进行修补。
配合比设计：1（环氧树脂）：0.12（聚酰胺树脂）：0.08（乙二胺）：1（砂）：1.5（碎石）：1（水泥）[一桶环氧树脂20kg，一套共需900元]一、施工准备：1、对要处理的局部混凝土进行凿毛，至露出密实混凝土为止，凿毛不得出现反坡（环氧树脂混凝土灌注不密实），在凿除的正上方凿除约10cm宽的槽口，便于后续施工。
切记：1、凿毛的混凝土不得潮湿或者有水，利用风管吹干净凿毛部分的碴及粉尘。
2、环氧树脂加热：按照配合比对环氧树脂进行加热。
切记：环氧树脂不得直接进行加热，应放在水上加热；加热温度70度为宜，加热时间不能太长或温度太高，太长或温度太高在其他药品拌和以后热量将促进化学反应速度，在短短几秒将固化。
3、聚酰胺树脂：加热至容易倒出即可。
4、砂、石料准备：尽量选择级配好、干净的砂石料，对其进行烘干处理；施工前，按照配合比称取砂石料及水泥，在干燥、干净的地方干料拌和均匀。
二、施工工艺环氧树脂加热好以后，首先（按照配合比）加入聚酰胺树脂，拌和均匀；在边搅边加入乙二胺，均匀慢速进行拌和。
溶液会迅速稀释和产生刺鼻气味。
其次在均匀加入提前所拌好的砂石料，拌和均匀后立即使用即可。
环氧树脂混凝土本身具有自密性，故不需要振捣。
三、注意事项：1、本配合比混凝土不需要振捣，本身具有很好的自密性；一次不易拌和太多，5～10Kg即可，因为环氧树脂混凝土（本配合比）的缓凝时间为30min，强度等级12小时后可达到C75，强度值上升很快。
配合比中起固化作用的是乙二胺，若要加长固化时间，适当减少配合比中乙二胺量即可。
2、环氧树脂混凝土拆模以后表面颜色呈黑色，适当凿除或采用角磨机进行处理，处理后的环氧树脂混凝土颜色基本和原有混凝土颜色一致。
3、在拌和过程中，严禁有水进入拌和物。
环氧树脂修补流程
环氧树脂修补流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!环氧树脂修补流程环氧树脂修补流程：环氧树脂修补流程主要包括以下五个方面：一、表面处理1.1 清除松动物质：清除混凝土表面松动的物质，确保表面平整。
环氧树脂砂浆配合比及施工方法验证过的
环氧树脂砂浆配合比及施工方法（验证过的）一、材料1、环氧树脂:6101型环氧树脂。
2、固化剂：乙二胺（分析纯），比重为0.8994，熔点为8.5°C，沸点为116°C，有较强的固化作用，较大的挥发性，固化时大量放热。
遇明火、高热或与氧化剂接触有引起燃烧爆炸的危险，能腐蚀铜及其合金。
应远离火源，避免阳光直射，密封于通风处保存。
大量使用应穿防护服。
使用时现场应配置适当的灭火措施，如抗溶性泡沫、干粉、二氧化碳、干土。
3、填料：1)水泥：无结块，使用前应过筛消除结块2)砂子：采用天然河砂，含泥量小于0.2，不得有泥块，0.63mm 方孔累计筛余为0-30％，0.3151mn方孔累计筛余为40-95％，0.16mm 方孔累计筛余为95％以上。
5 mm以上颗粒使用前应筛除。
对于含泥量超标的砂，使用前应过筛后烘干。
二、材料用量及调制程序树脂：乙二胺：水泥：砂=1.0：0.25： 1.0：3.0粘结力强、强度增长快、1d强度可达60MPa首先将环氧树脂加热至4０～6０℃，搅拌均匀，待冷却至３０～３５℃时，加入乙二胺，经拌和均匀之后，再把预先搅拌均匀的３０～３５℃的砂子和水泥加入，最后拌和均匀。
调制环氧砂浆时应符合下列规定：１、环氧树脂加热应是增加流动性及排除内部气泡；加热时不应放在火上直接加热，可在烘箱或水浴、砂浴池内加热，加热温度不宜超过８０℃。
２、当加入乙二胺时，环氧树脂基液的温度不得高于３５℃。
３、加入砂子的温度应为３０～３５℃。
4、每当加入固化剂和填料后，应拌和均匀。
5、拌和用的容器和工具，在每次拌和后，应立即用酒精擦洗干净。
6、不得使乙二胺等易燃化学药品接近火源。
7、各种材料用量必须准确计量，否则易产生分层、硬化缓慢、粘结力差、强度增长慢等后果。
三、使用方法及注意事项在使用环氧树脂砂浆前，必须将混凝土的表面凿毛，将漏洞表面处灰尘、浮渣、及松散层等清洗干净，露出混凝土本体，并用热风机将接触面吹干，如果构件中主筋锈蚀严重，还需在受损处绑扎一定长度同规格的钢筋作补偿筋，再进行修补。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
环氧树脂砂浆修补砼表面
配合比设计与步骤
一、环氧树脂配比（重量比）
树脂：二丁脂：乙二胺：=1：0.25：0.07
步骤：1、称好树脂，按比例加工二丁酯搅匀，再按比例加入以二胺
2、乙二胺有一定毒性，人站在上风口位置。
二、环氧树脂砂浆配比（重量比）
环氧树脂：水泥：干砂=1：1.5~2：3~4
步骤：
1、水泥以42.5级为宜，干砂过筛（φ2.5mm）。
所用砂子必须晒干或烘干。
2、将水泥与干砂按比例先混合均匀，摊开在铁板上。
3、将环氧树脂缓缓加入，先用木棍搅成散团，再用手搓成拳头大小团。
注：可根据部位不同，配置干稠或稀软不等的树脂砂浆。
三、修补步骤：
1、将缺陷部位的松散石碴清除干净，表面凿成直立口型的槽，凿除石碴时不得碰伤波纹管。
2、用油漆刷将配置好的环氧树脂在缺陷部位表面涂刷一层。
3、将成团的环氧树脂砂浆以干塞干填方式填满，并用小锤子敲打塞
紧，在用竹胶板贴紧撑好，24小时后拆除竹胶板。
4、环氧树脂砂浆颜色太黑，可再刷一薄层水泥浆。
5、修补用的环氧树脂砂浆由试验工程师调制。
一、以前一个项目吊装拱箱时底板掉了一块，露筋（1~3cm），处理方式：
1、清理虚渣，丙酮清洗
2、刷环氧稀浆（树脂：乙二胺：邻苯二甲酸二丁酯=100：8~12：8~15）
3、搓环氧树脂砂浆（树脂：乙二胺：邻苯二甲酸二丁酯：砂：水泥=100：8~12：8~15：适量）
4、补压环氧稀浆（树脂：乙二胺：邻苯二甲酸二丁酯=100：8~12：8~15），找平
5、刷环氧稀浆（树脂：乙二胺：邻苯二甲酸二丁酯=100：8~12：8~15）
6、喷水泥砂灰（调色，不加水）
7、未露筋，建议在底部加一托板或挂网后补强
8、也可以关模浇注环氧混凝土
二、环氧浆液配比-环氧树脂：邻苯二甲酸二丁酯：丙酮：乙二胺=1：
0.1：0.08：0.1
环氧树脂是主剂，丙酮是稀释剂，乙二胺是固化剂，二丁酯是增韧剂，常用的配合比：
环氧树脂100 乙二胺7-8 二丁酯15 丙酮15-20
三、切记，1、乙二胺严格按小于20%添加，益为8~15，根据施工速度和需要添加，越大强度偏高，树脂变脆
2、拌合容器在敞口铁器或铝制品；
3、建议在半小时内用完，边拌边用。
4、注意清理好结合面，接合面要干净，不能有水分，材料要干燥清洁，模板要密实易于灌入树脂混凝土，条件允许添加石头，梁体补的部位加密钢筋。
